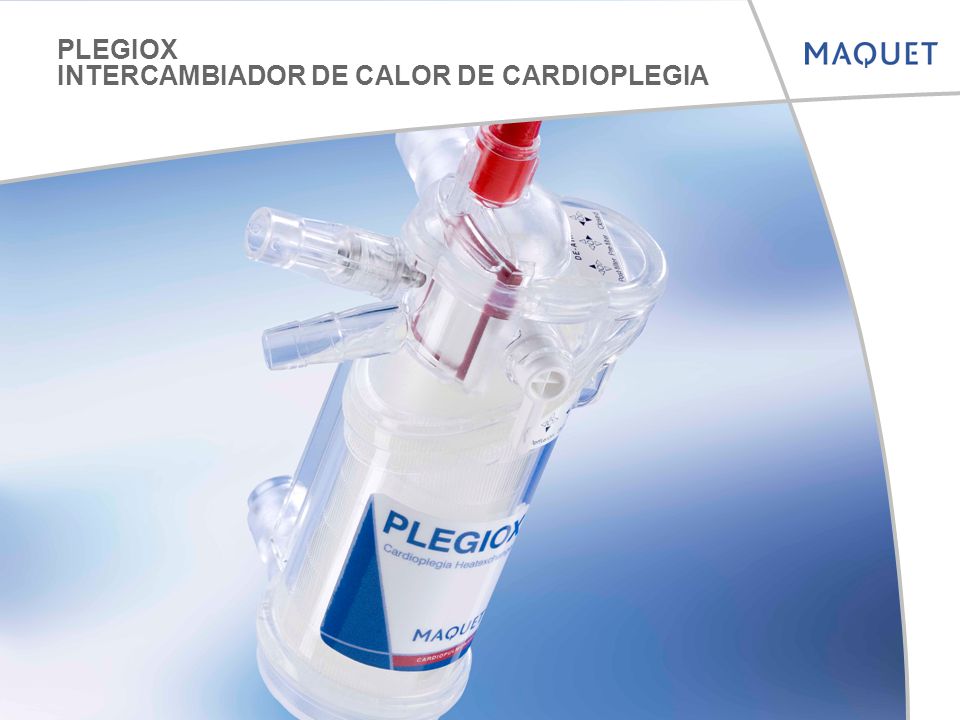

1 PLEGIOX INTERCAMBIADOR DE CALOR DE CARDIOPLEGIA

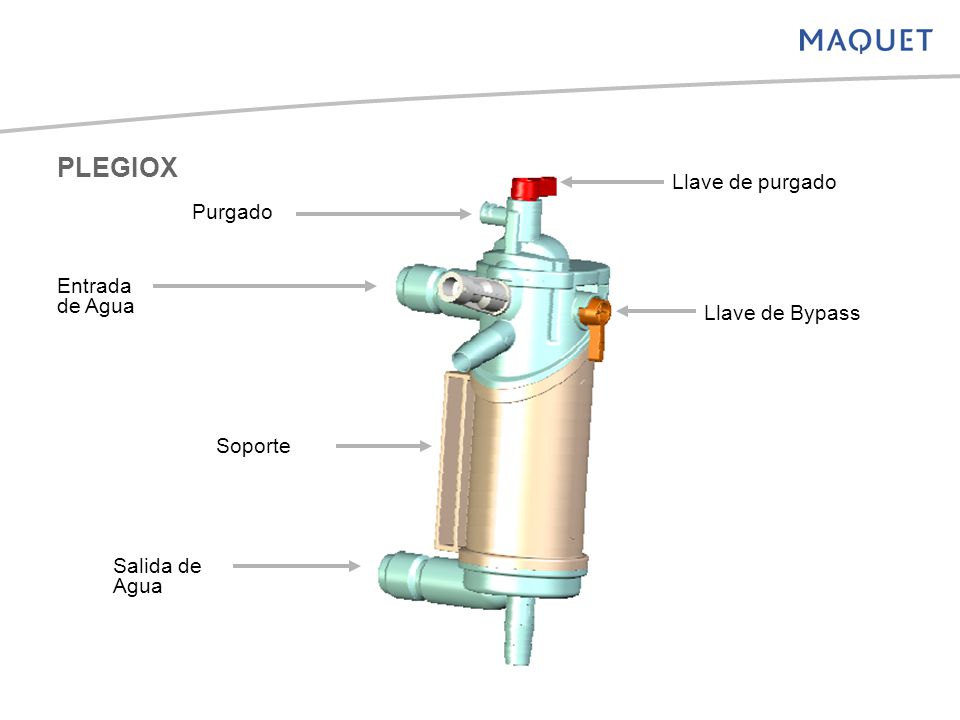

2 PLEGIOX Llave de purgado Purgado Entrada de Agua Llave de Bypass
Salida de Agua Purgado Soporte Llave de purgado Llave de Bypass

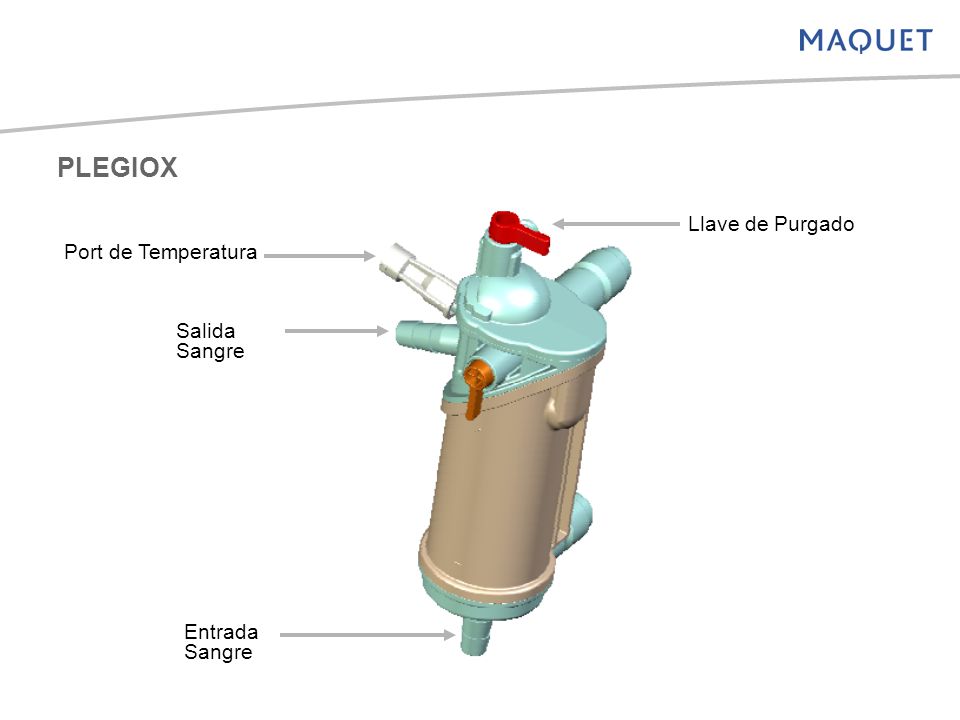

3 PLEGIOX Llave de Purgado Port de Temperatura Salida Sangre
Entrada Sangre Llave de Purgado

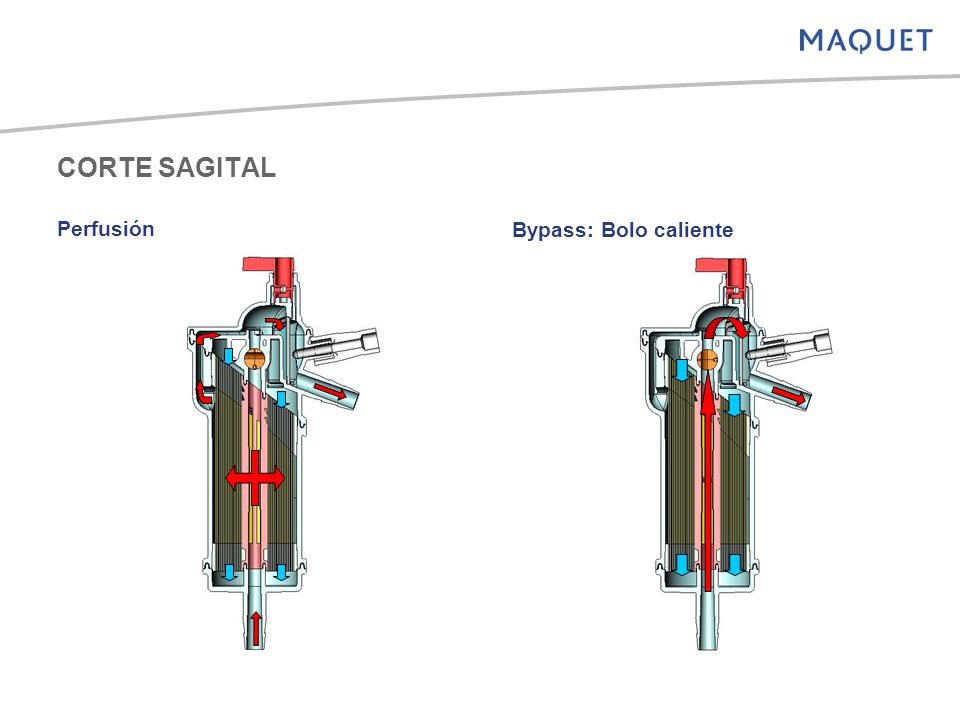

4 CORTE SAGITAL Perfusión Bypass: Bolo caliente

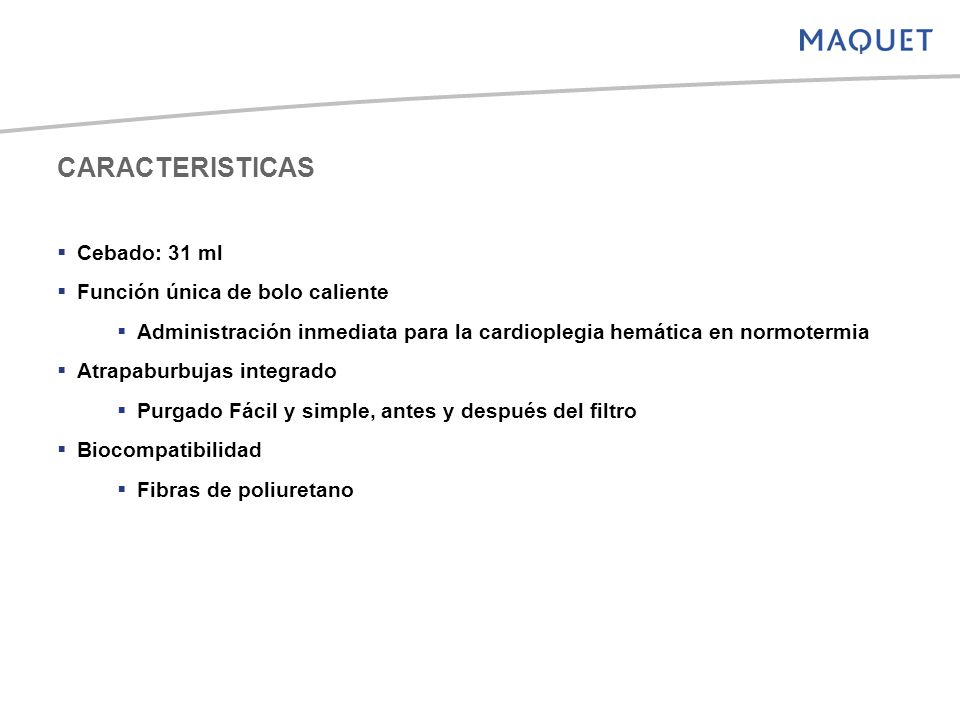

5 CARACTERISTICAS Cebado: 31 ml Función única de bolo caliente
Administración inmediata para la cardioplegia hemática en normotermia Atrapaburbujas integrado Purgado Fácil y simple, antes y después del filtro Biocompatibilidad Fibras de poliuretano

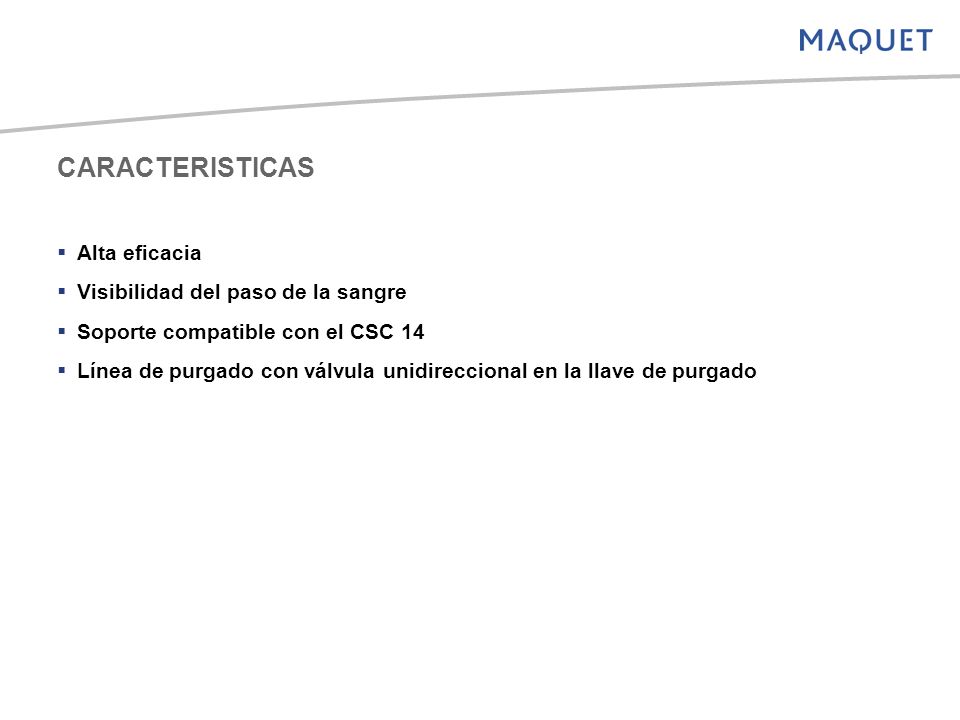

6 CARACTERISTICAS Alta eficacia Visibilidad del paso de la sangre
Soporte compatible con el CSC 14 Línea de purgado con válvula unidireccional en la llave de purgado

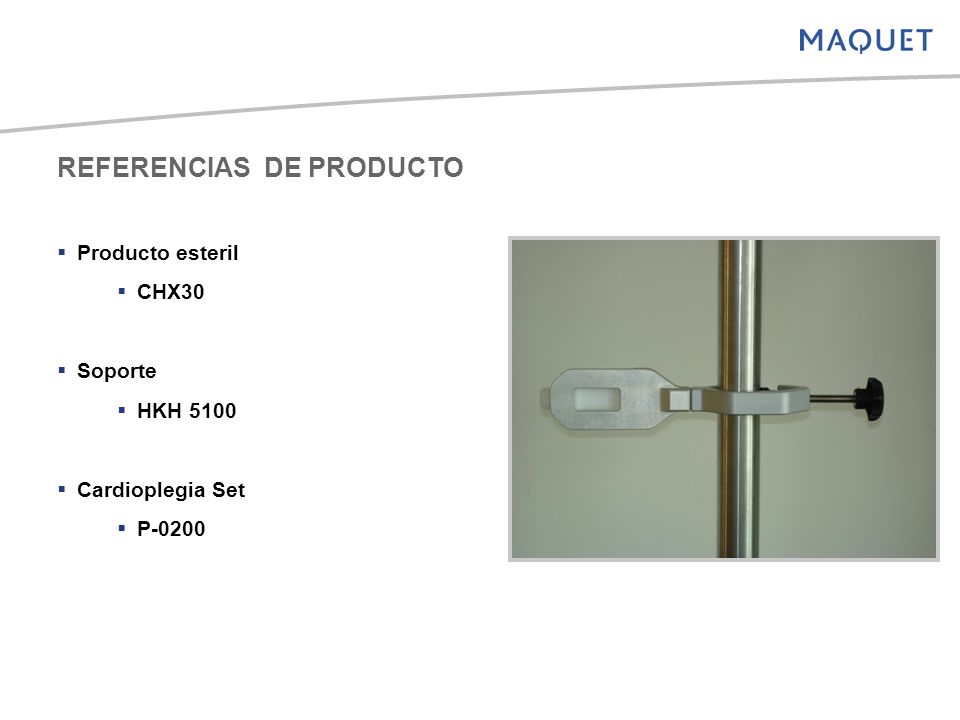

7 REFERENCIAS DE PRODUCTO
Producto esteril CHX30 Soporte HKH 5100 Cardioplegia Set P-0200

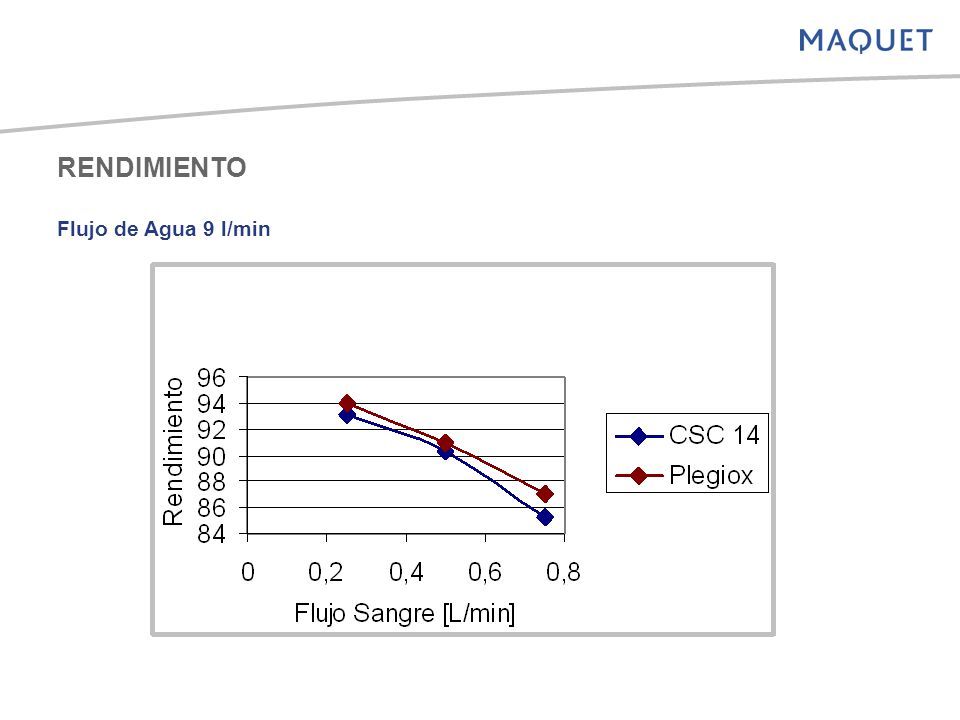

8 RENDIMIENTO Flujo de Agua 9 l/min

9 CAIDA DE PRESION Temperatura de la Sangre 30°C

10 CAIDA DE PRESION Temperatura de la Sangre < 10°C

11 - just for internal use -

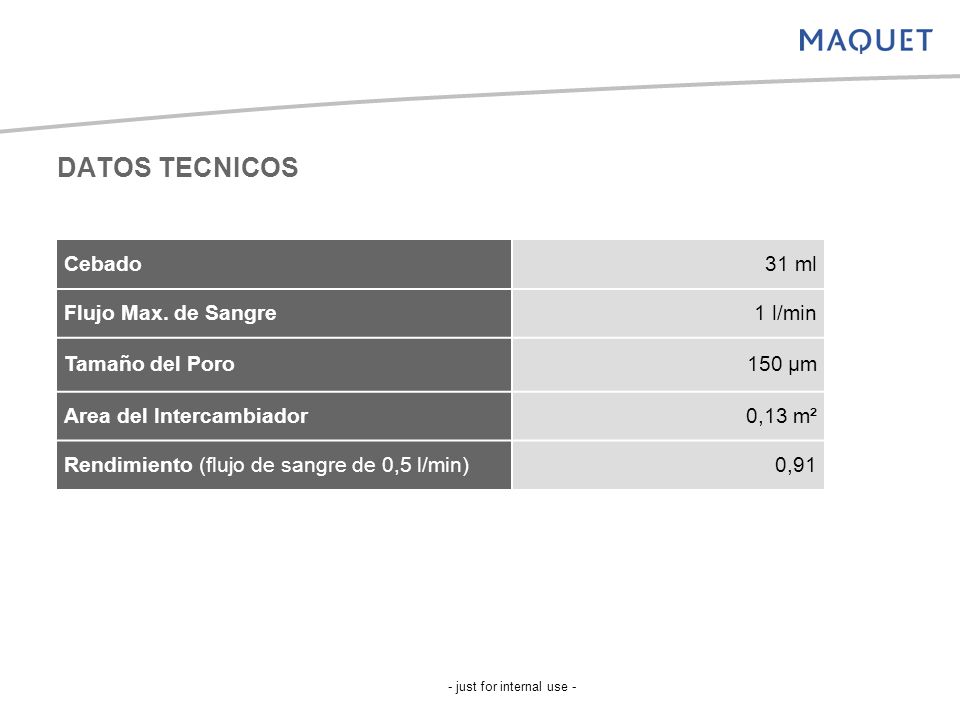

DATOS TECNICOS Cebado 31 ml Flujo Max. de Sangre 1 l/min Tamaño del Poro 150 µm Area del Intercambiador 0,13 m² Rendimiento (flujo de sangre de 0,5 l/min) 0,91 - just for internal use -

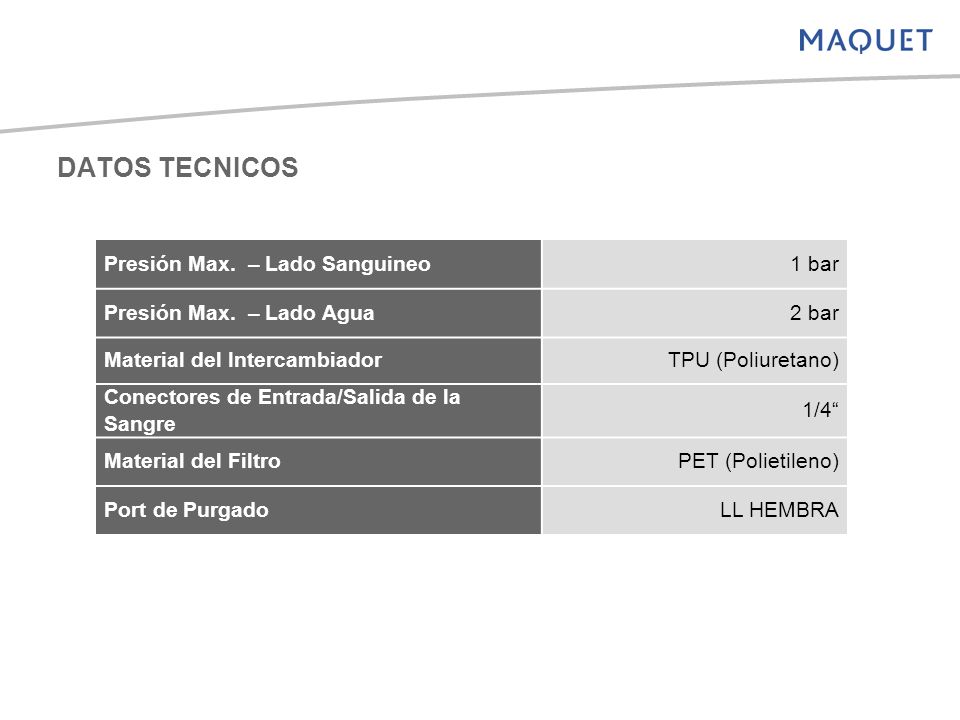

12 DATOS TECNICOS Presión Max. – Lado Sanguineo 1 bar
Presión Max. – Lado Agua 2 bar Material del Intercambiador TPU (Poliuretano) Conectores de Entrada/Salida de la Sangre 1/4“ Material del Filtro PET (Polietileno) Port de Purgado LL HEMBRA
