PLANTAS DEPURADORAS DOMESTICAS PARA AGUA DE CONSUMO
LA OSMOSIS INVERSA PLANTAS DEPURADORAS DOMESTICAS PARA AGUA DE CONSUMO
2

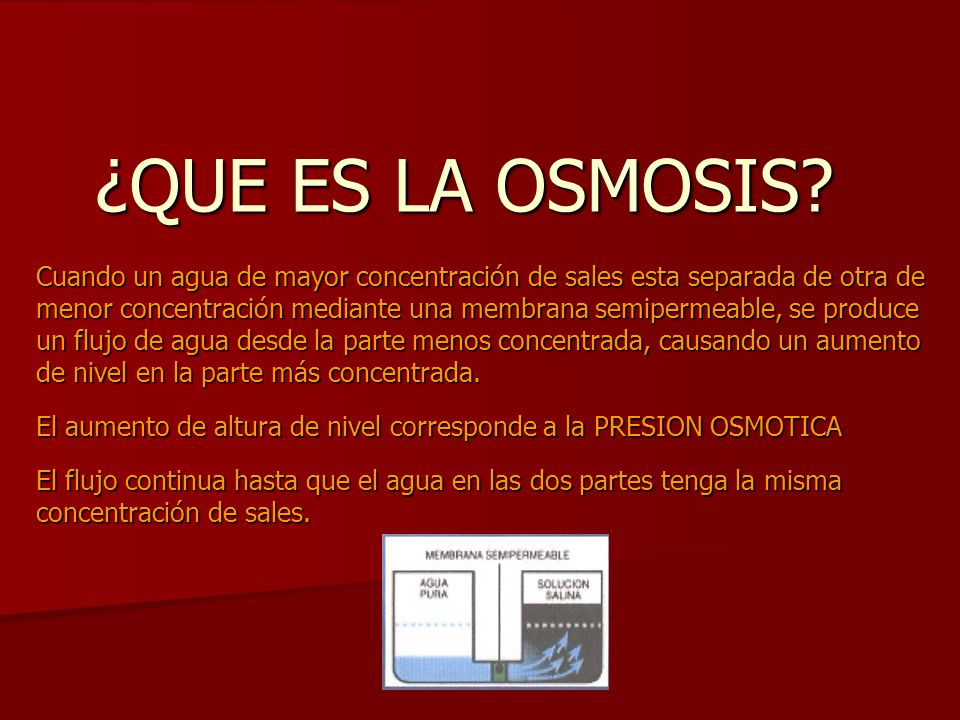

¿QUE ES LA OSMOSIS? Cuando un agua de mayor concentración de sales esta separada de otra de menor concentración mediante una membrana semipermeable, se produce un flujo de agua desde la parte menos concentrada, causando un aumento de nivel en la parte más concentrada. El aumento de altura de nivel corresponde a la PRESION OSMOTICA El flujo continua hasta que el agua en las dos partes tenga la misma concentración de sales.
3
MEMBRANA SEMI PERMEABLE
LA OSMOSIS INVERSA Si se ejerce una presión superior a la presión osmotica en la columna de mayor altura, conseguimos invertir el proceso, o sea, de un liquido concentrado conseguir uno menos concentrado. Esto es lo que llamamos OSMOSIS INVERSA. MEMBRANA SEMI PERMEABLE . Agua con presión Permeado Concentrado La presión del agua de red permite un permeado (agua de baja concentración de sales) y un concentrado (agua de alta concentración en sales)
4
PRESURIZADO ÓSMOSIS DOMÉSTICA 5 ETAPAS
SEDIMENTOS + CARBÓN GAC + CARBÓN PRENSADO MALLA + MEMBRANA DE OSMÓSIS + POST-FILTRO PRESURIZADO BOMBA OPCIONAL
5
DESCRIPCION DEL EQUIPO
POST-FILTRO MINERALIZADOR MEMBRANA DE OSMOSIS BOMBA (opcional) TANQUE DE ACUMULACION SEDIMENTOS CARBON GAC CARBON PRENSADO MALLA
6
CARACTERISTICAS TECNICAS
PRODUCCION MAX. L/DIA A 25ºC 60 a 100 l/día PRESION MINIMA DE FUNCIONAMIENTO 3,5 bares PRESION MAX. DE FUNCIONAMIENTO 8 bares TEMP. MAX. DE ENTRADA DE AGUA 45ºC DEPOSITO DE ACUMULACION 10 litros ELIMINACION DE SALES % VOLTAGE V,50Hz
7
ESQUEMA DE INSTALACION
8
MANTENIMIENTO Se debe proceder a un mantenimiento anual verificando o sustituyendo los siguientes elementos. PREFILTRO DE SEDIMETOS 1 año. PREFILTRO CARBON GAC 1 año. PREFILTRO CARBON PRENSADO MALLA 1 año. POST-FILTRO MINERALIZADOR 1 año. MEMBRANA OSMOSIS 2 a 3 años.
