Calentador de gas de fuego indirecto

Presentación del tema: "Calentador de gas de fuego indirecto"— Transcripción de la presentación:

1 Calentador de gas de fuego indirecto
TransGas de Occidente Reunión N° 37 del CON-Gas Medellín, Febrero 18 de 2005

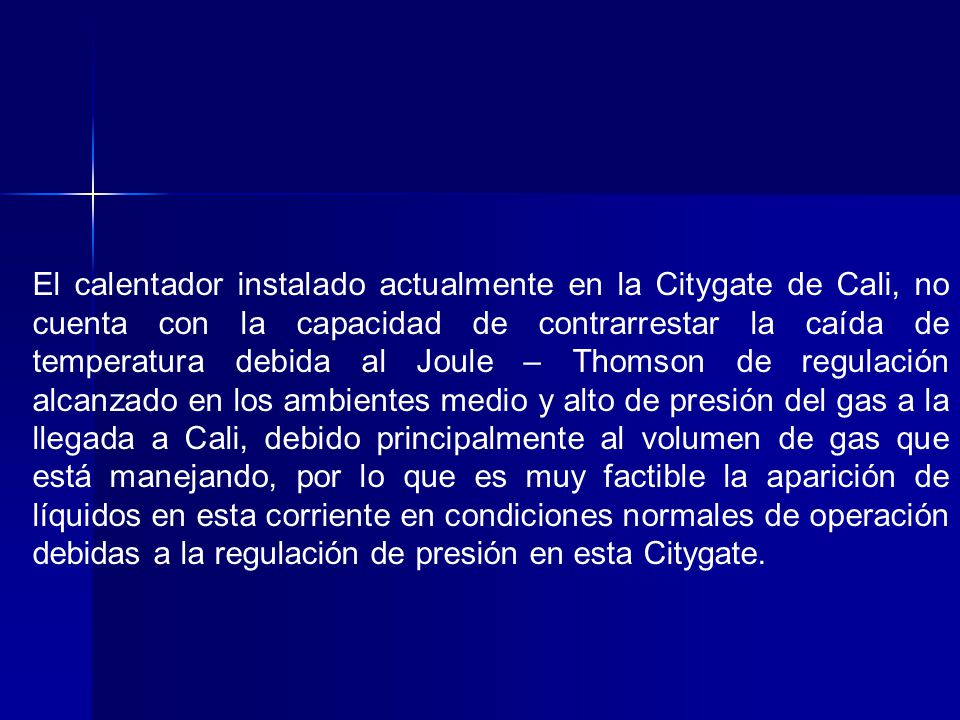

2 El calentador instalado actualmente en la Citygate de Cali, no cuenta con la capacidad de contrarrestar la caída de temperatura debida al Joule – Thomson de regulación alcanzado en los ambientes medio y alto de presión del gas a la llegada a Cali, debido principalmente al volumen de gas que está manejando, por lo que es muy factible la aparición de líquidos en esta corriente en condiciones normales de operación debidas a la regulación de presión en esta Citygate.

3 Plano calentador

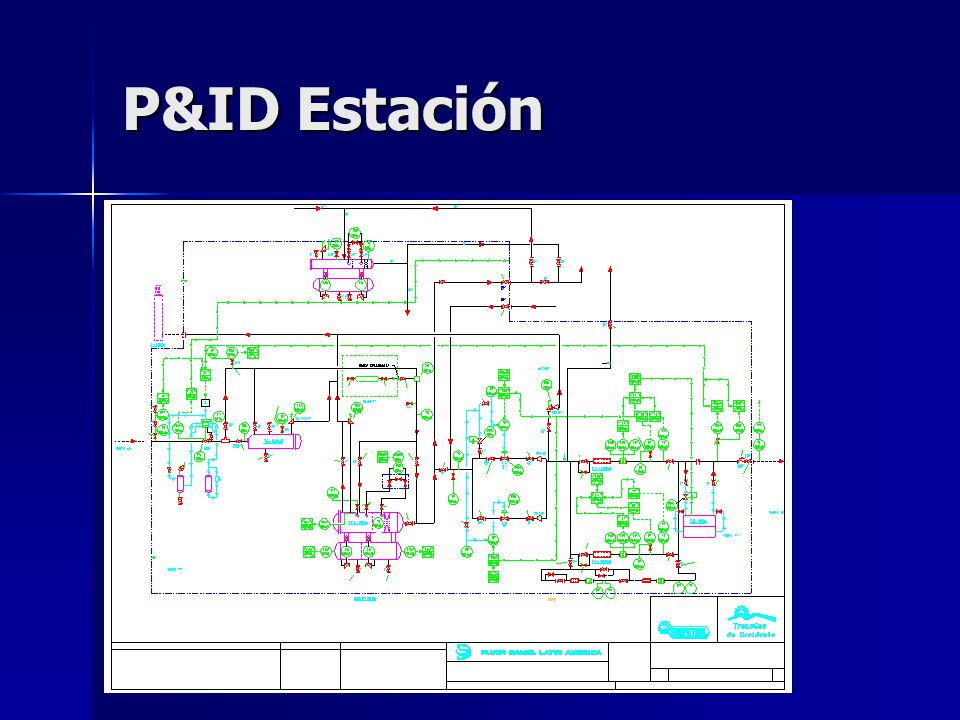

4 P&ID Estación

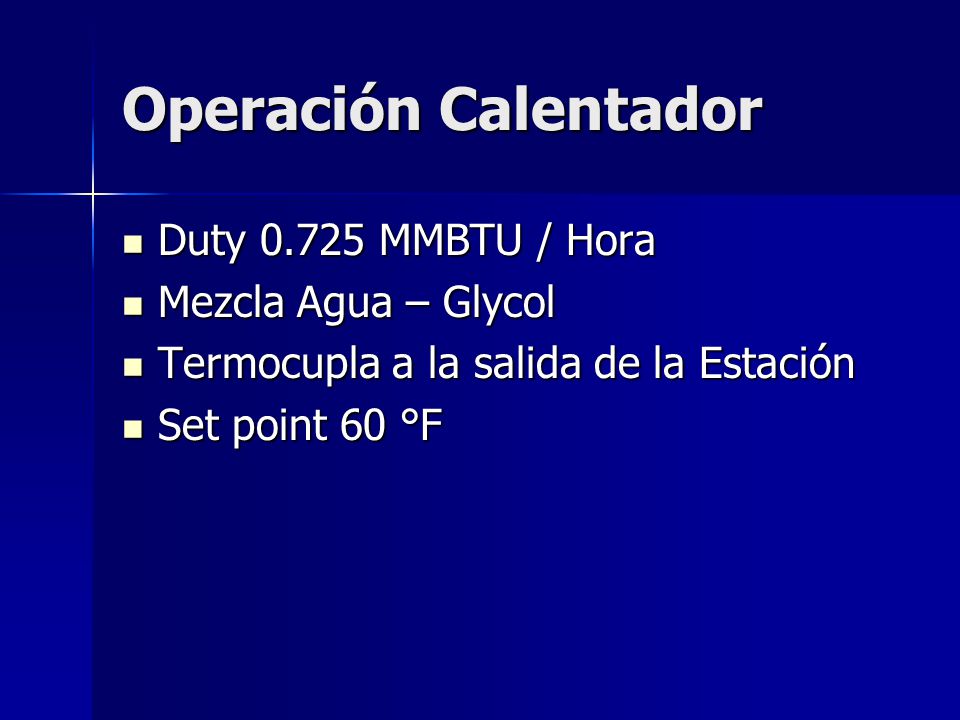

5 Operación Calentador Duty 0.725 MMBTU / Hora Mezcla Agua – Glycol
Termocupla a la salida de la Estación Set point 60 °F

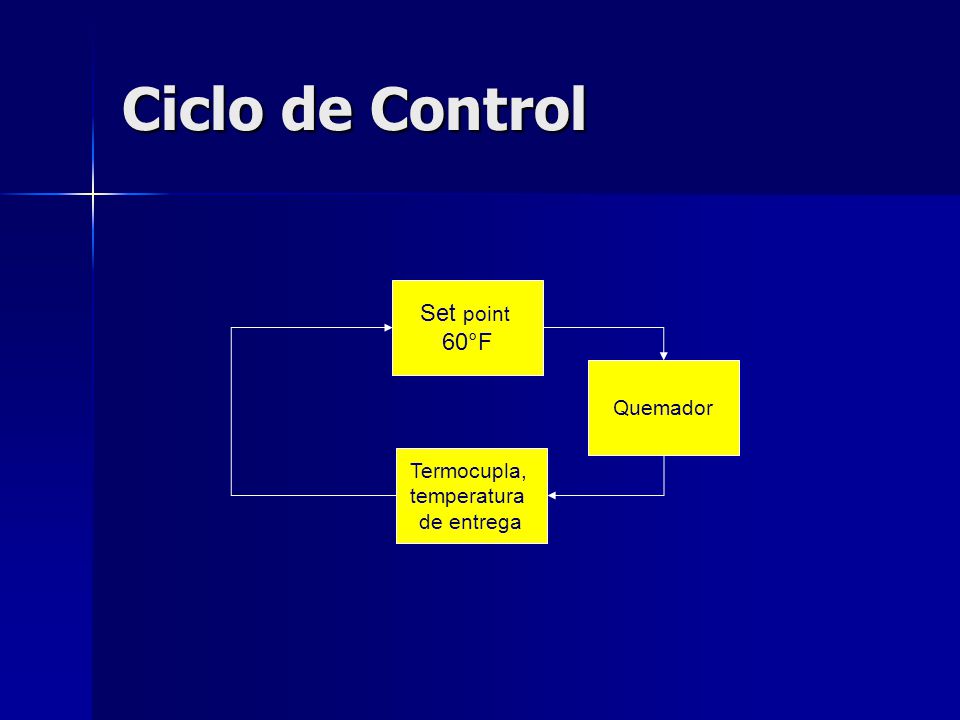

6 Ciclo de Control Set point 60°F Quemador Termocupla, temperatura
de entrega

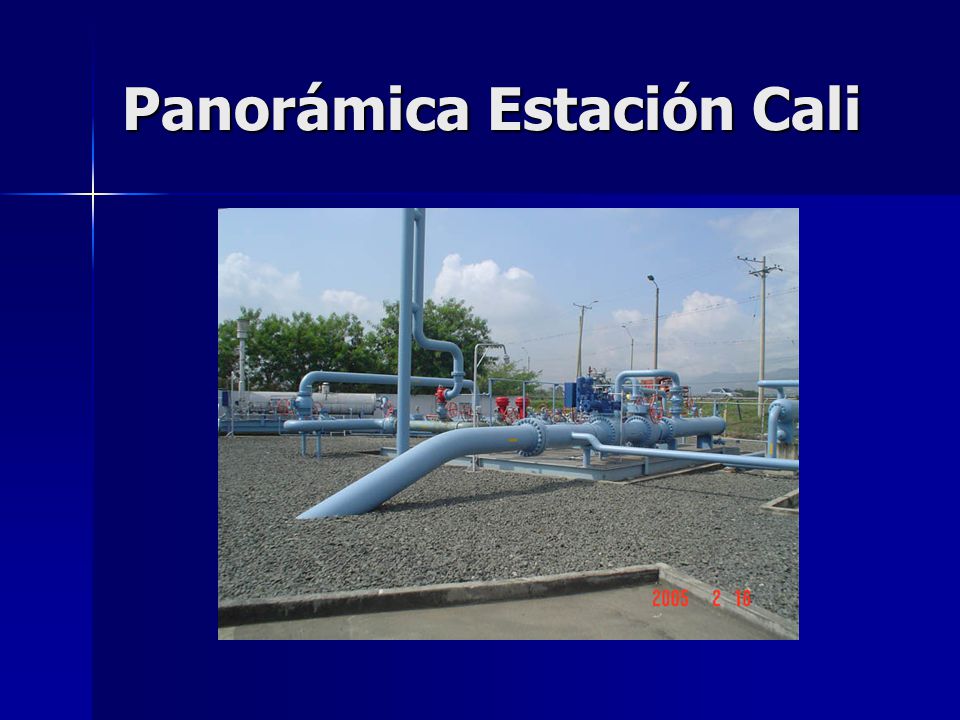

7 Panorámica Estación Cali

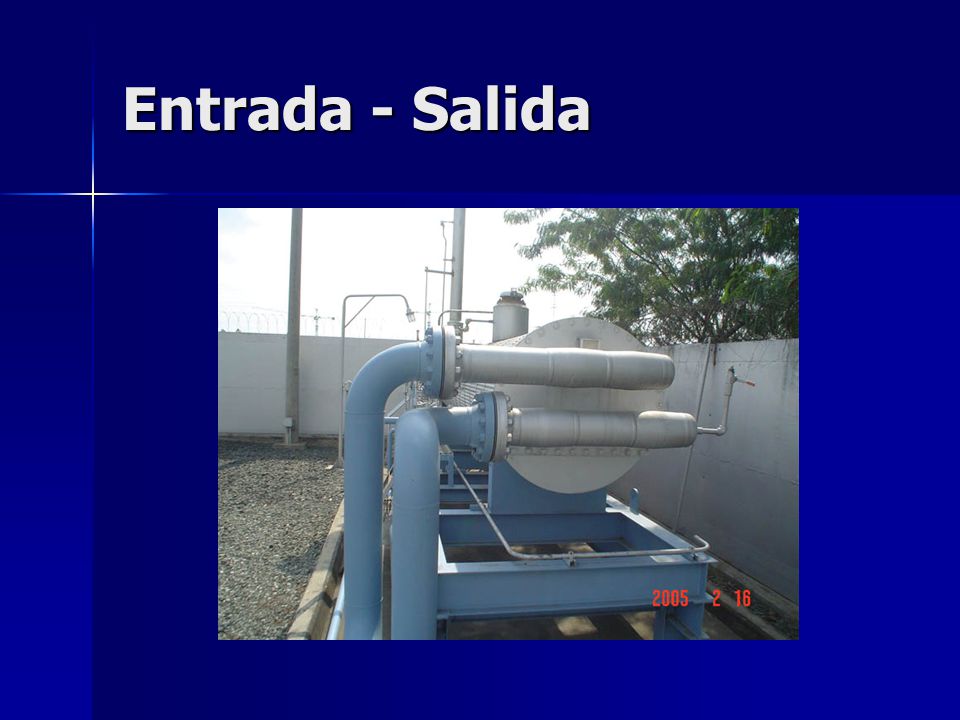

8 Entrada - Salida

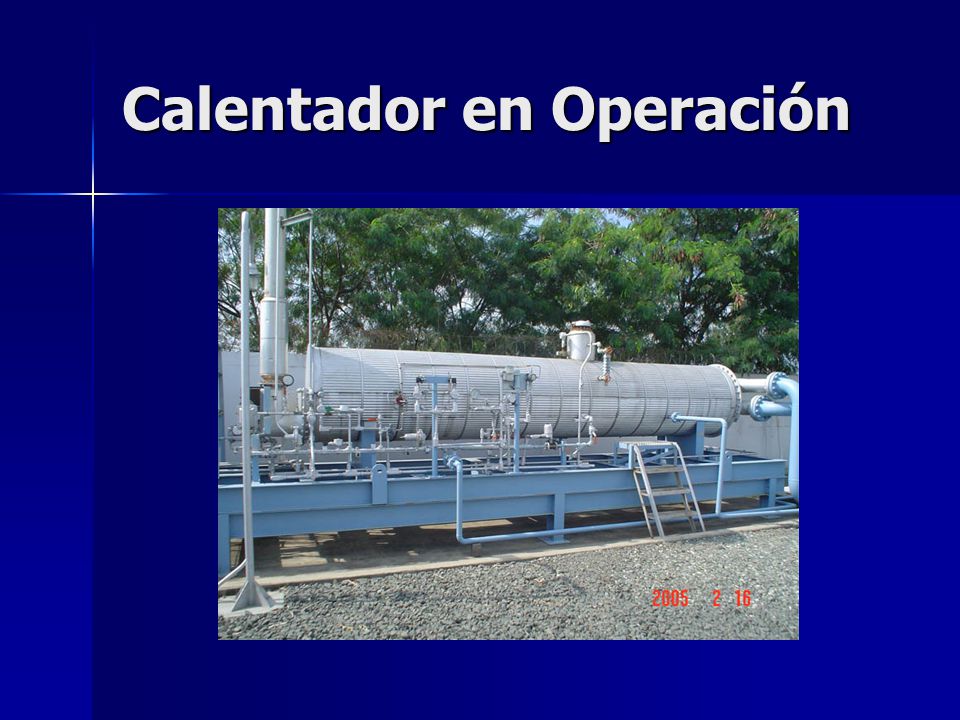

9 Calentador en Operación

10 Instrumentación

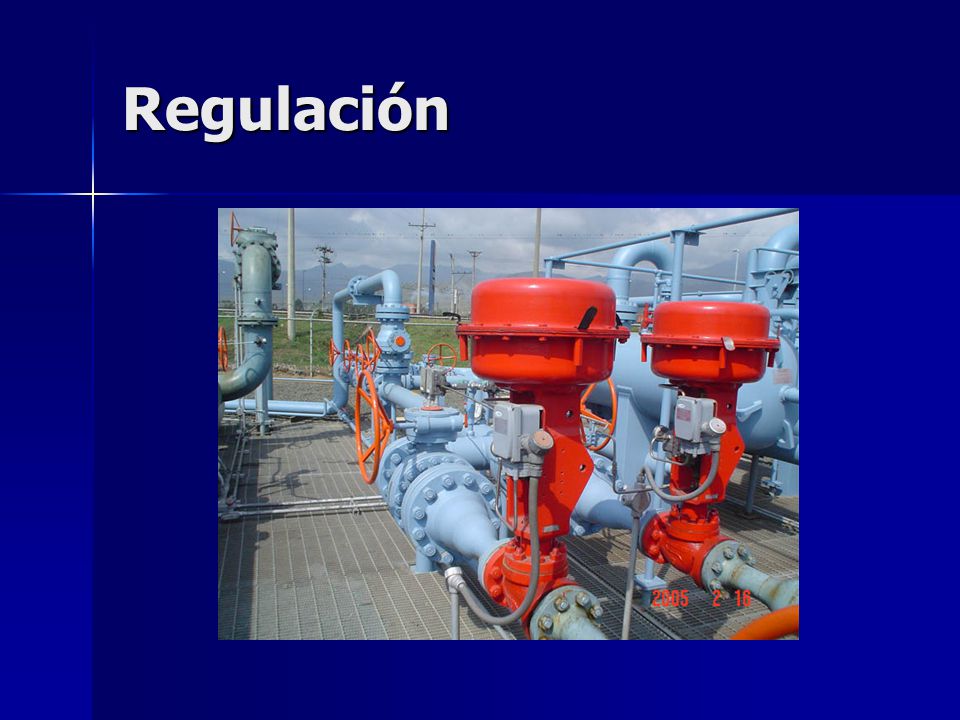

11 Regulación

12 Después de mantenimiento

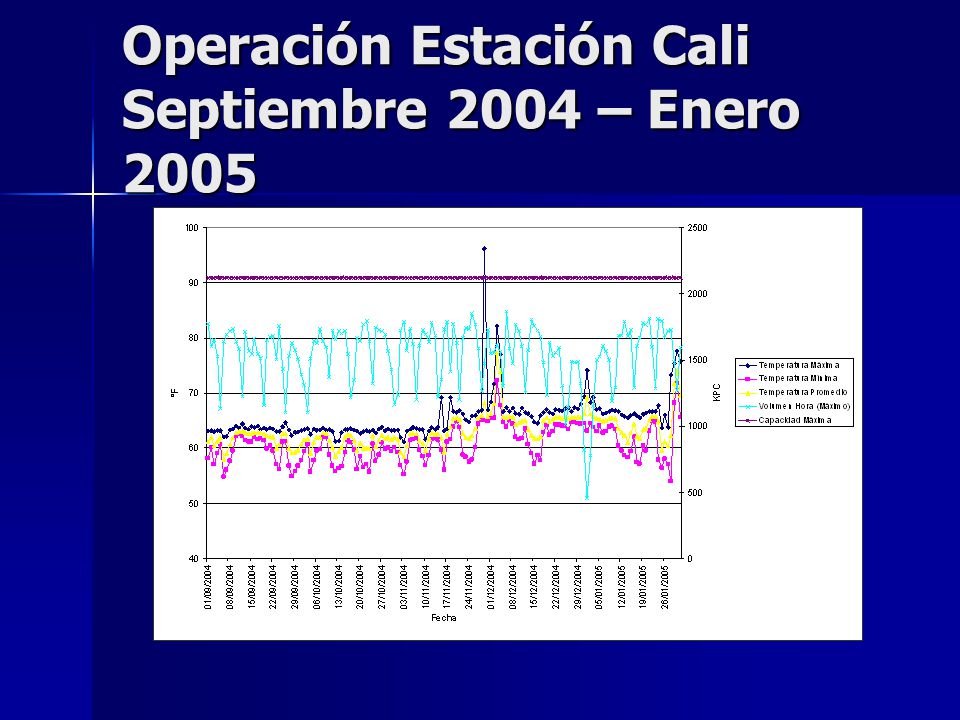

13 Operación Estación Cali Septiembre 2004 – Enero 2005

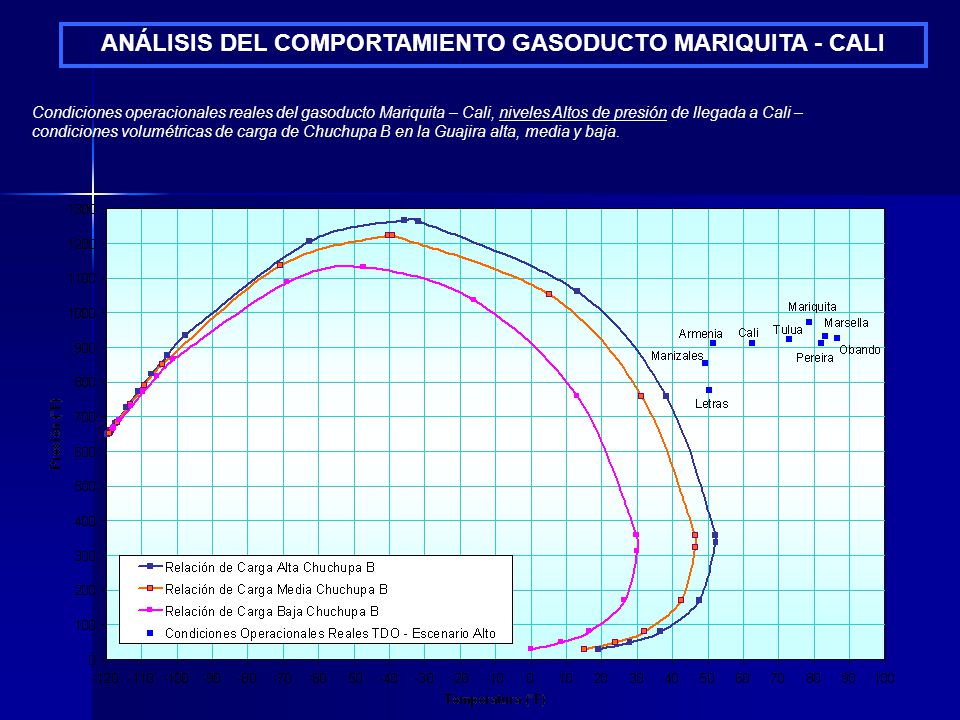

14 ANÁLISIS DEL COMPORTAMIENTO GASODUCTO MARIQUITA - CALI
Condiciones operacionales reales del gasoducto Mariquita – Cali, niveles Altos de presión de llegada a Cali – condiciones volumétricas de carga de Chuchupa B en la Guajira alta, media y baja.

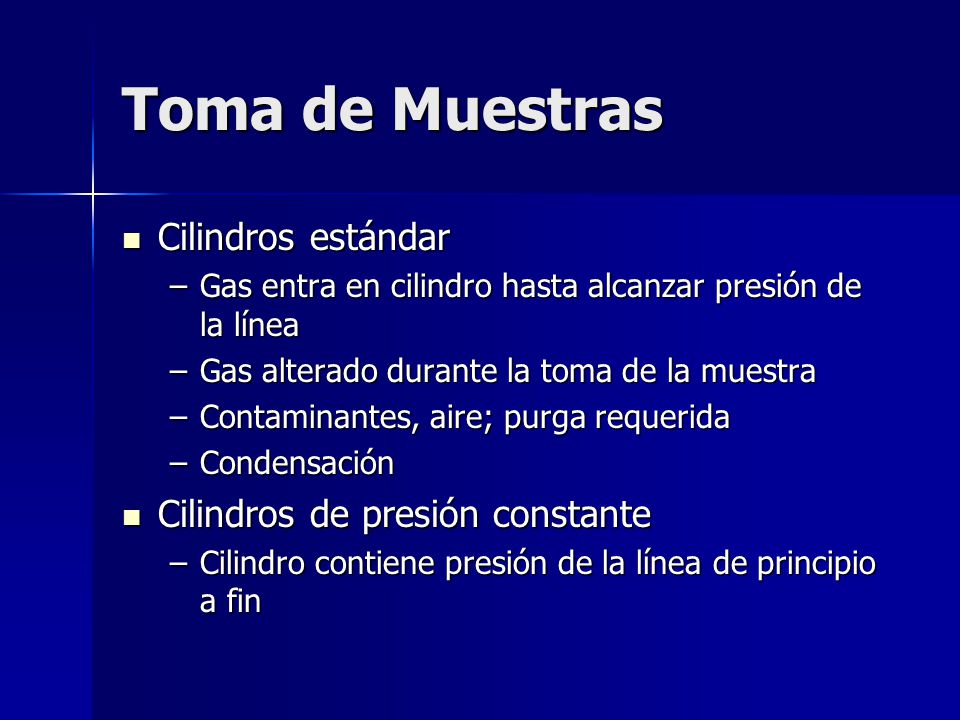

15 Toma de Muestras Cilindros estándar Cilindros de presión constante
Gas entra en cilindro hasta alcanzar presión de la línea Gas alterado durante la toma de la muestra Contaminantes, aire; purga requerida Condensación Cilindros de presión constante Cilindro contiene presión de la línea de principio a fin
