1 Producción Alternativa Cementos Especiales en Instalación Existente
Septiembre 2011 Medellín

2 Indice Introducción 2. Metodología 3. Ensayo Industrial 4. Resultados
Certificación API Actualidad XXVIII CONGRESO FICEM – APCAC 2011

3 1.Introducción Ubicación Materias Primas Personal Capacidad Planta
Consumo Cemento Clase G Clientes Futuro Planta La planta San Gil está ubicada al Oriente de Colombia en el departamento de Santander. Fue adquirida por Argos hace unos años. En esta planta se producía y comercializaba cemento de uso general. En sus inicios produjeron otros tipos de cementos como : cemento blanco y cemento petrolero clase g Para ser viable su operación debía especializarse en la producción de cementos especiales. La instalación cuenta con los procesos de trituración, molienda de crudo, homogenización , clinkerización, molienda de cemento y despacho. Posee un yacimiento de caliza propio, además cerca a la planta se consiguen materiales tales como:Arcilla, arena, yeso, mineral de hierro y carbón La planta cuenta con personal idóneo para la producción de cemento La capacidad de la planta es de : toneladas año El consumo de cemento clase g en el año 2009 fue de toneladas , de las cuales se importó el 20%Algunos clientes manifestaron a Argos su inquietud, porqué Argos no producía cemento petrolero. Ellos necesitaban un producto homogeneo. La planta tiene una localización geografica excelente, por su cercanía de las bases de distribución de las compañias dedicadas a la cementación de pozos de petroleo y gas natural. Por las razones anteriores se creo el proyecto para la producción de cemento petrolero en la Planta San Gil. XXVIII CONGRESO FICEM – APCAC 2011

4 1. Introducción Cementación
Los principales objetivos de la cementación son: Proteger y asegurar la tubería de revestimiento en el hoyo Aislar zonas de diferentes fluidos Aislar zonas de agua superficial y evitar la contaminación de las mismas por el fluido de perforación ó por los fluidos del pozo Evitar ó resolver problemas de pérdida de circulación y pega de tuberías Reparar pozos por problemas de canalización de fluidos Reparar fugas en el revestidor Cementación : La cementación es un proceso que consiste en mezclar cemento seco y ciertos aditivos con agua, para formar una lechada que es bombeada al pozo a través de una sarta de revestimiento y colocarlo en el, espacio anular entre el hoyo y el diámetro externo del revestidor Los principales objetivos de la cementación son: Proteger y asegurar la tubería de revestimiento en el hoyo Aislar zonas de diferentes fluidos Aislar zonas de agua superficial y evitar la contaminación de las mismas por el fluido de perforación ó por los fluidos del pozo Evitar ó resolver problemas de pérdida de circulación y pega de tuberías Reparar pozos por problemas de canalización de fluidos Reparar fugas en el revestidor Figura N° 1 : Esquema de un Pozo Petrolero XXVIII CONGRESO FICEM – APCAC 2011

5 2. Metodología Vigilancia Tecnológica Descripción del Producto
Objetivo Evaluación del Mercado Viabilidad Técnica Descripción del Producto Metodología. Vigilancia tecnológica Normas API ( Especificación 10 A ) Special Inorganic Cements by Ivan Odler Well Cementation by Nelson Caracteristicas Cemento clase g producido por Otros Objetivo Producción y comercialización de cemento petrolero clase g 3. Evaluación del Mercado Año 2009 se estimó un consumo de toneladas , con un crecimiento del 10% para el año 2010. El 20% del cemento era importado Se investigó el consumo por clientes y proveedores. 4. Viabilidad Técnica Se definieron las funciones y desempeño del producto Estudio del de Proceso de fabricación Proveedores ó socios tecnológicos impacto ambiental, S&SO, normativad y propiedad intelectual 5. Descripción del producto Describir de las necesidades de los consumidores Describir del producto y sus aplicaciones describir Productos sustitutos y proveedores Definir Normas ó fichas técnicas aplicables al producto XXVIII CONGRESO FICEM – APCAC 2011

6 2. Metodología Finalización Evaluación del Mercado
Factibilidad Técnica Costo Preliminar Producto Evaluación Financiera Preliminar Descripción Actualizada Producto Evaluación del Mercado: Analizar detalladamente la competencia Obtener retro alimentación del consumidor Definir presentación del producto y los canales de distribución Factibilidad Técnica: Describir la formulación del producto y su proceso de fabricación Definir las metas, capacidades y restricciones de producción Seleccionar el empaque Seleccionar proveedores y/o socios tecnológicos Definir estrategias para el impacto ambiental, los asuntos legales, de normativa y SI&SO Costo Preliminar del producto: Evaluar el costo directo total del producto empleando el mismo método utilizado para los productos existentes Evaluación financiera preliminar: Realizar análisis financiero del proyecto: VPN, TIR, Payback Describa las inversiones y costos: equipos, costo del desarrollo Descripción actualizada del producto: Con la información obtenida en la etapa de factibilidad, actualizar la definición del producto XXVIII CONGRESO FICEM – APCAC 2011

7 Auditoría Integral de Molienda
2. Metodología Análisis Químicos Análisis Físicos Work Index Cuerpos Moledores Calibraciones Muestreo Circuito Molienda Factor de Carga Curva de Tromp Muestreo Axial Curva de Molienda Inspección Interna Molino Grado Llenado Potencia Cámaras Relación Longitud Cámaras Mediciones T , P , Q Relaciones Separador Velocidad de Arrastre Balance Masa y Energía Aspectos de Calidad Conclusiones y Recomendaciones XXVIII CONGRESO FICEM – APCAC 2011

8 2.1 Vigilancia Tecnológica
Normas API Special Inorganic Cements Well Cementation Cemento Clase G HSR El cemento clase G HSR es un material resultante de la molienda de clínker Pórtland, consiste esencialmente de silicatos de calcio hidráulicos con una ó más formas de sulfato de calcio como aditivo, es altamente resistente al ataque de sulfatos y se puede utilizar en la cementación de pozos de petróleo y/ó gas natural hasta 8000 ft (2440m ) de profundidad.. XXVIII CONGRESO FICEM – APCAC 2011

9 2.4 Auditoría Integral De Molienda
XXVIII CONGRESO FICEM – APCAC 2011

10 3.Ensayo Industrial 1ª Etapa Clínker Tipo V 2ª Etapa Clínker Clase G
3ª Etapa Cemento Clase G XXVIII CONGRESO FICEM – APCAC 2011

11 4. Resultados XXVIII CONGRESO FICEM – APCAC 2011

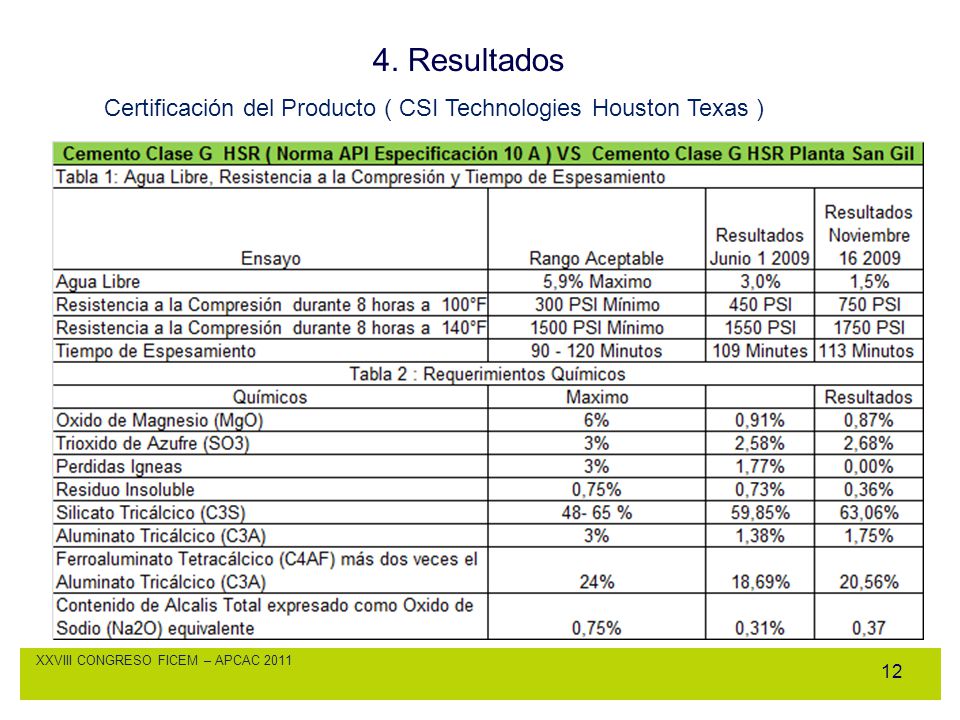

12 4. Resultados Certificación del Producto ( CSI Technologies Houston Texas ) XXVIII CONGRESO FICEM – APCAC 2011

13 4. Resultados Norma ASTM C 1012 Promedio Expansión Lineal, %
Días Inmersión en Solución de Sulfato de Sodio XXVIII CONGRESO FICEM – APCAC 2011

14 4. Resultados XXVIII CONGRESO FICEM – APCAC 2011

15 4. Resultados El cemento clase G fabricado por ARGOS y recibido en la base Neiva el día 20 de Noviembre del 2009, cumple con las especificaciones de la norma API Spec 10A Twenty-third Edition, April 2002. XXVIII CONGRESO FICEM – APCAC 2011

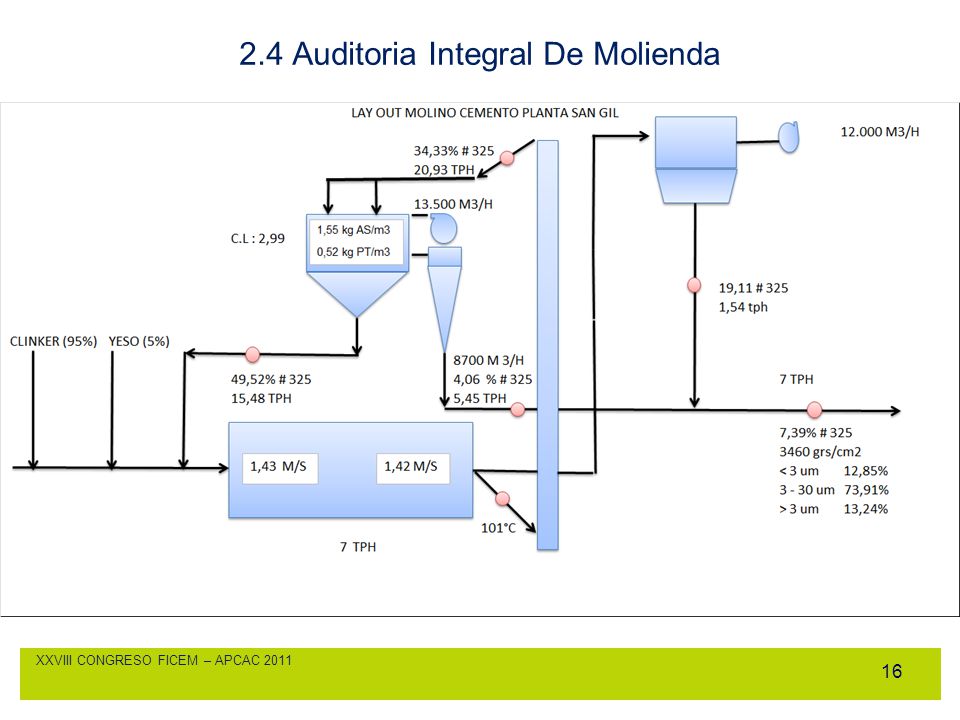

16 2.4 Auditoria Integral De Molienda
XXVIII CONGRESO FICEM – APCAC 2011

17 2.4 Auditoria Integral De Molienda
XXVIII CONGRESO FICEM – APCAC 2011

18 5. Certificación API XXVIII CONGRESO FICEM – APCAC 2011

19 ..\CEMENTO CLASE G ARGOS.VOB
Actualidad Mercado Potencial 2011 Toneladas Participación Argos 50% 2. Mercado Potencial 2012 Toneladas Participación Argos 60% ..\CEMENTO CLASE G ARGOS.VOB XXVIII CONGRESO FICEM – APCAC 2011

20 GRACIAS
