1

2 Objetivo………………………...................1 Datos del Servicio………………………....................2 Transporte E1………………………....................3 Diagrama de servicio………………………....................4 Detalles Técnicos………………………....................5 Issues………………………....................7 Isometrico………………………....................9 Índice Pagina

3 FICHA TECNICA TRANSPORTE 1 x E1 Departamento Empresarial www.cablemasempresas.com.mx

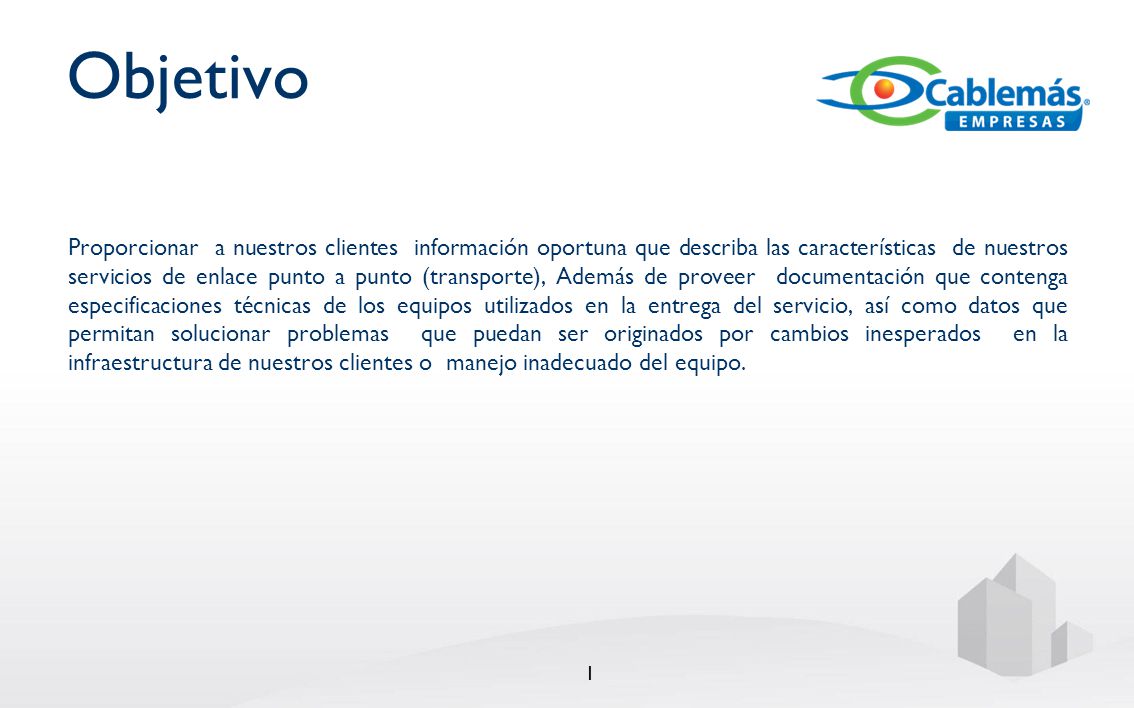

4 Objetivo Proporcionar a nuestros clientes información oportuna que describa las características de nuestros servicios de enlace punto a punto (transporte), Además de proveer documentación que contenga especificaciones técnicas de los equipos utilizados en la entrega del servicio, así como datos que permitan solucionar problemas que puedan ser originados por cambios inesperados en la infraestructura de nuestros clientes o manejo inadecuado del equipo. 1

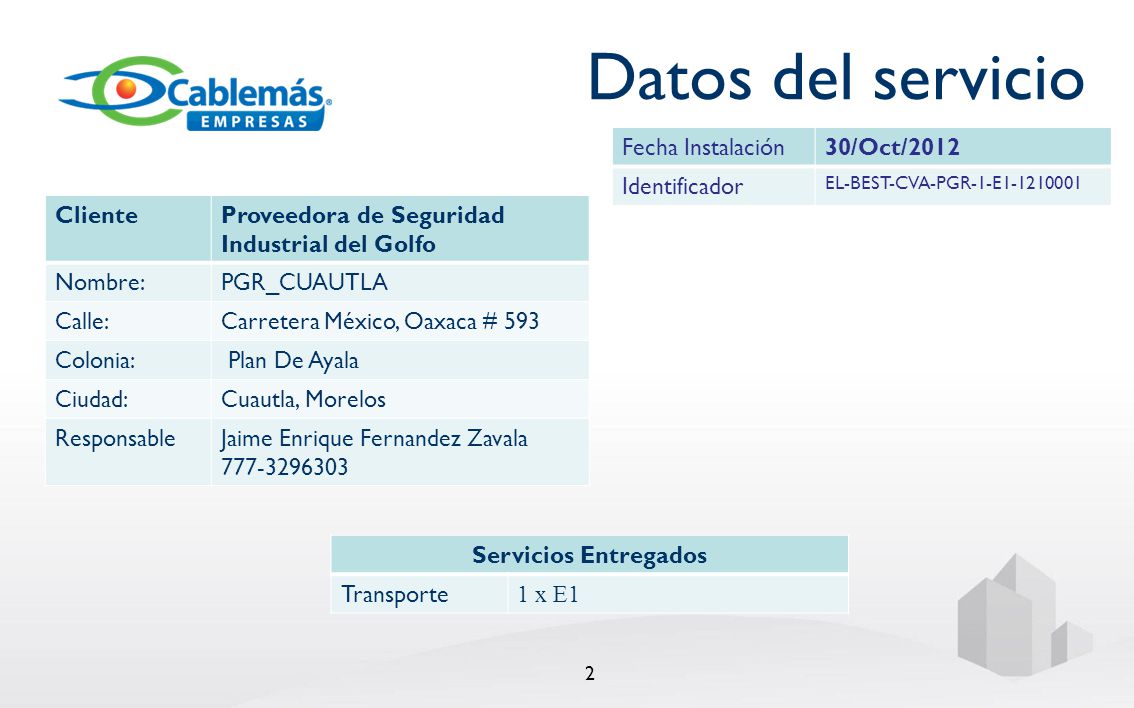

5 Datos del servicio ClienteProveedora de Seguridad Industrial del Golfo Nombre:PGR_CUAUTLA Calle:Carretera México, Oaxaca # 593 Colonia: Plan De Ayala Ciudad:Cuautla, Morelos ResponsableJaime Enrique Fernandez Zavala 777-3296303 Fecha Instalación30/Oct/2012 Identificador EL-BEST-CVA-PGR-1-E1-1210001 Servicios Entregados Transporte 1 x E1 2

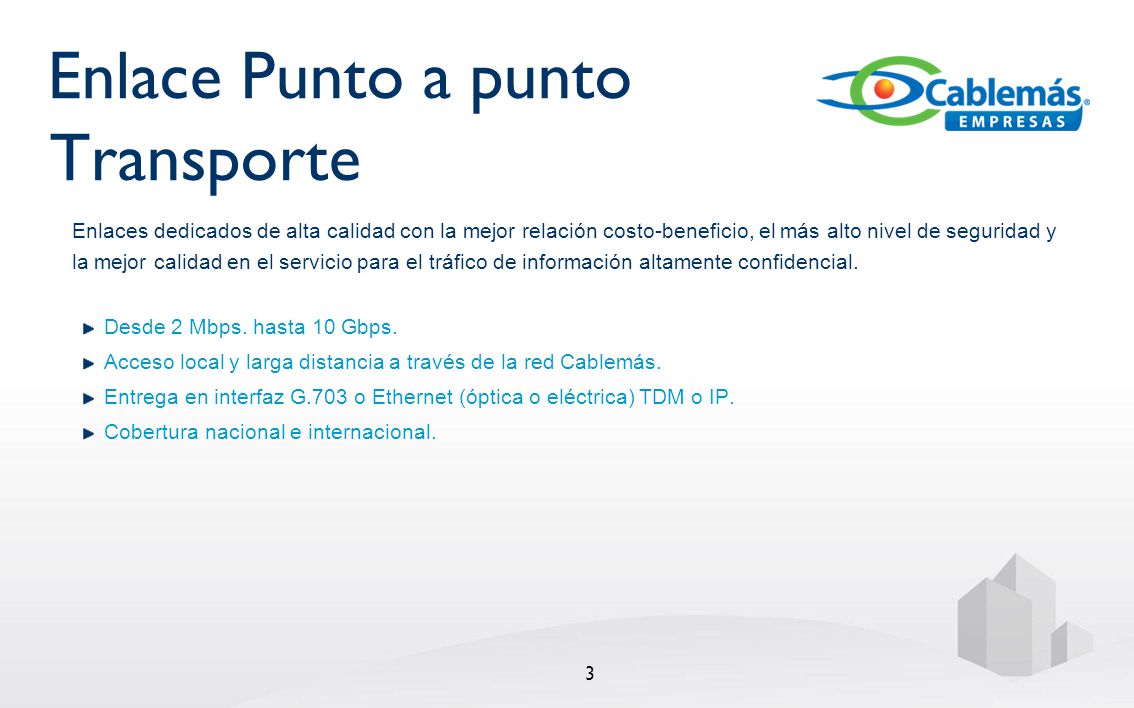

6 Enlace Punto a punto Transporte Enlaces dedicados de alta calidad con la mejor relación costo-beneficio, el más alto nivel de seguridad y la mejor calidad en el servicio para el tráfico de información altamente confidencial. Desde 2 Mbps. hasta 10 Gbps. Acceso local y larga distancia a través de la red Cablemás. Entrega en interfaz G.703 o Ethernet (óptica o eléctrica) TDM o IP. Cobertura nacional e internacional. 3

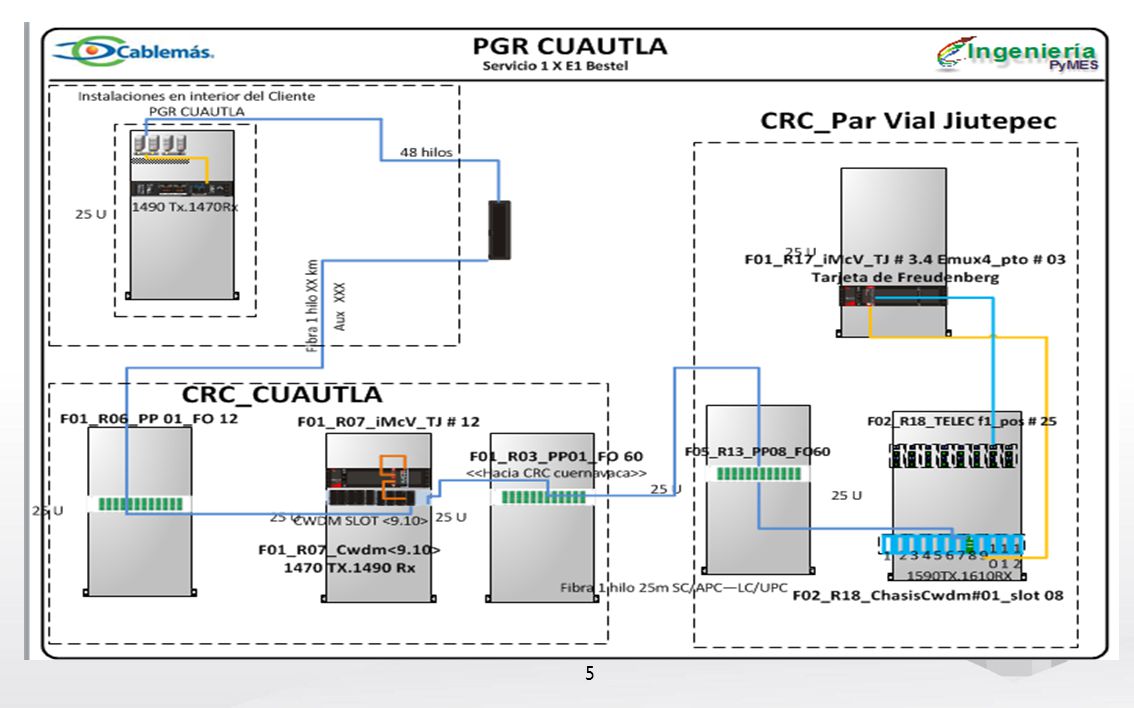

7 5

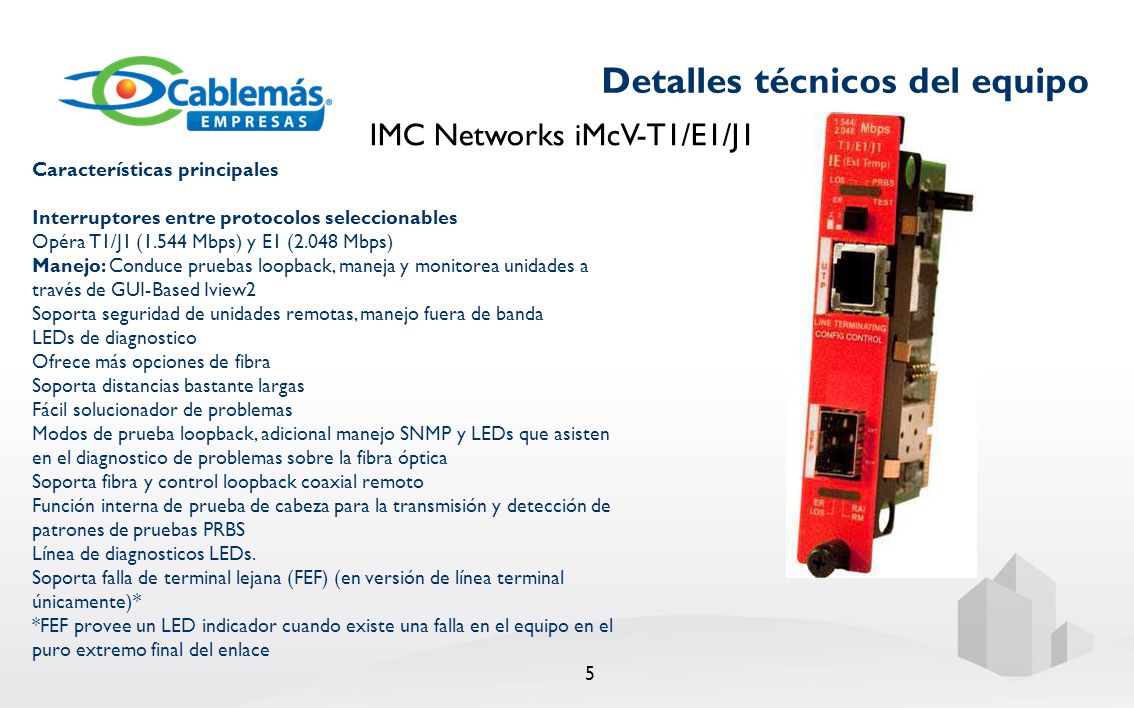

8 Características principales Interruptores entre protocolos seleccionables Opéra T1/J1 (1.544 Mbps) y E1 (2.048 Mbps) Manejo: Conduce pruebas loopback, maneja y monitorea unidades a través de GUI-Based Iview2 Soporta seguridad de unidades remotas, manejo fuera de banda LEDs de diagnostico Ofrece más opciones de fibra Soporta distancias bastante largas Fácil solucionador de problemas Modos de prueba loopback, adicional manejo SNMP y LEDs que asisten en el diagnostico de problemas sobre la fibra óptica Soporta fibra y control loopback coaxial remoto Función interna de prueba de cabeza para la transmisión y detección de patrones de pruebas PRBS Línea de diagnosticos LEDs. Soporta falla de terminal lejana (FEF) (en versión de línea terminal únicamente)* *FEF provee un LED indicador cuando existe una falla en el equipo en el puro extremo final del enlace Detalles técnicos del equipo IMC Networks iMcV-T1/E1/J1 5

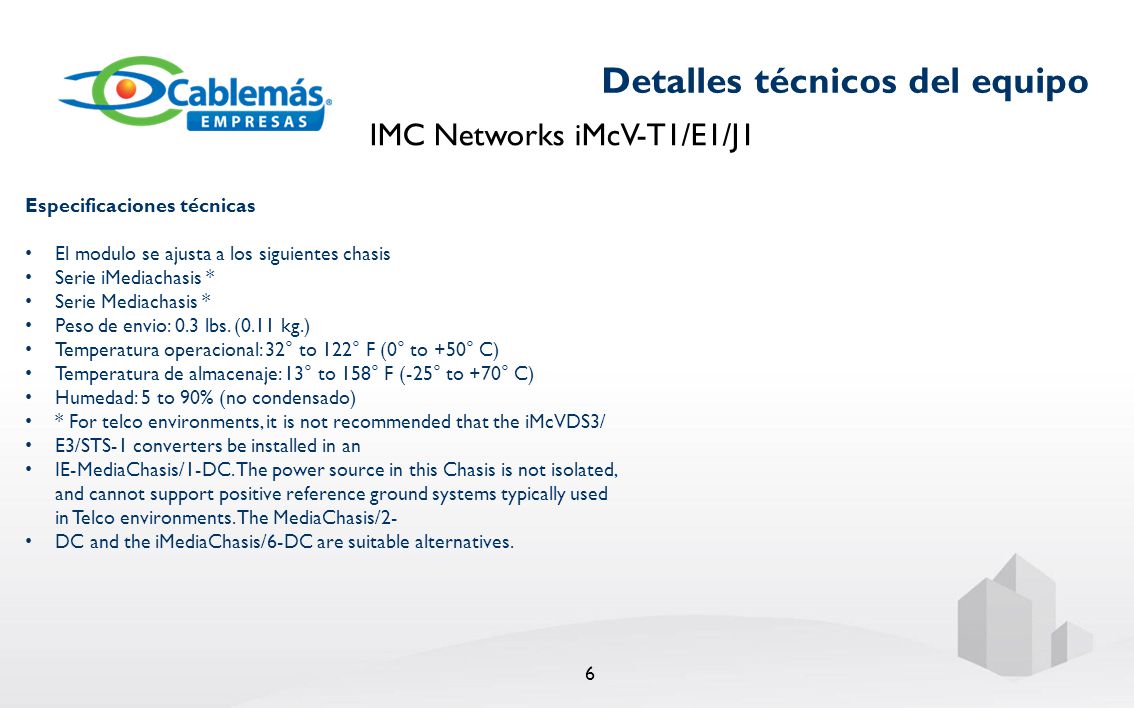

9 Detalles técnicos del equipo Especificaciones técnicas El modulo se ajusta a los siguientes chasis Serie iMediachasis * Serie Mediachasis * Peso de envio: 0.3 lbs. (0.11 kg.) Temperatura operacional: 32° to 122° F (0° to +50° C) Temperatura de almacenaje: 13° to 158° F (-25° to +70° C) Humedad: 5 to 90% (no condensado) * For telco environments, it is not recommended that the iMcVDS3/ E3/STS-1 converters be installed in an IE-MediaChasis/1-DC. The power source in this Chasis is not isolated, and cannot support positive reference ground systems typically used in Telco environments. The MediaChasis/2- DC and the iMediaChasis/6-DC are suitable alternatives. 6 IMC Networks iMcV-T1/E1/J1

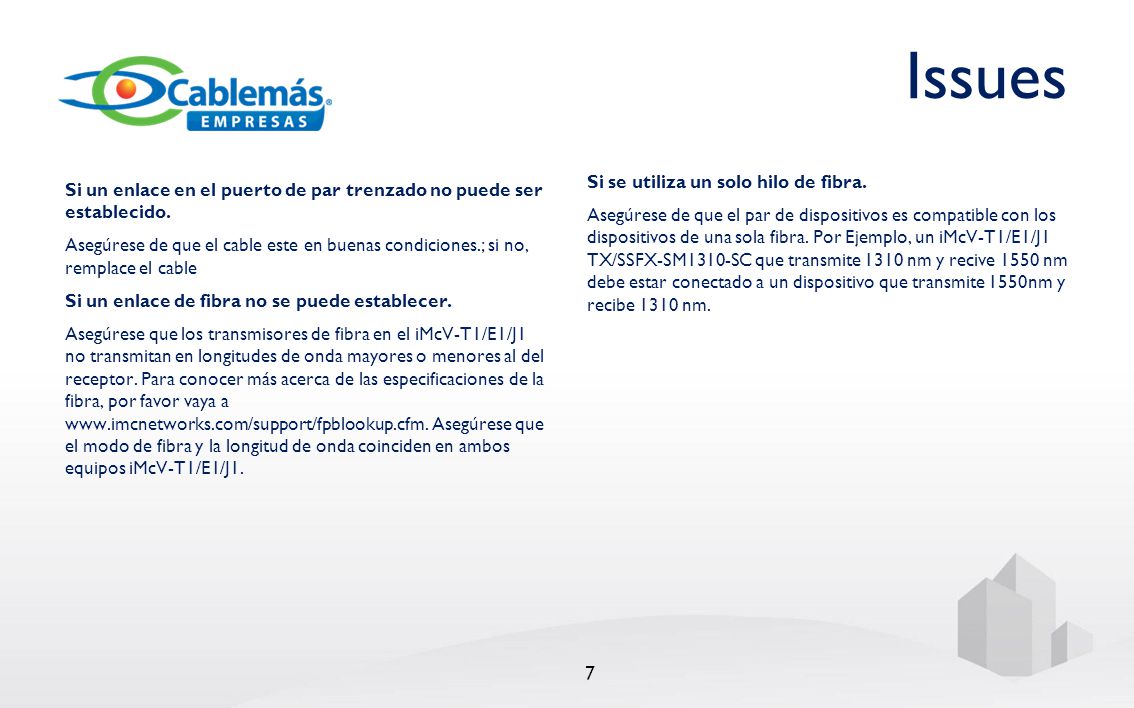

10 Issues Si un enlace en el puerto de par trenzado no puede ser establecido. Asegúrese de que el cable este en buenas condiciones.; si no, remplace el cable Si un enlace de fibra no se puede establecer. Asegúrese que los transmisores de fibra en el iMcV-T1/E1/J1 no transmitan en longitudes de onda mayores o menores al del receptor. Para conocer más acerca de las especificaciones de la fibra, por favor vaya a www.imcnetworks.com/support/fpblookup.cfm. Asegúrese que el modo de fibra y la longitud de onda coinciden en ambos equipos iMcV-T1/E1/J1. Si se utiliza un solo hilo de fibra. Asegúrese de que el par de dispositivos es compatible con los dispositivos de una sola fibra. Por Ejemplo, un iMcV-T1/E1/J1 TX/SSFX-SM1310-SC que transmite 1310 nm y recive 1550 nm debe estar conectado a un dispositivo que transmite 1550nm y recibe 1310 nm. 7

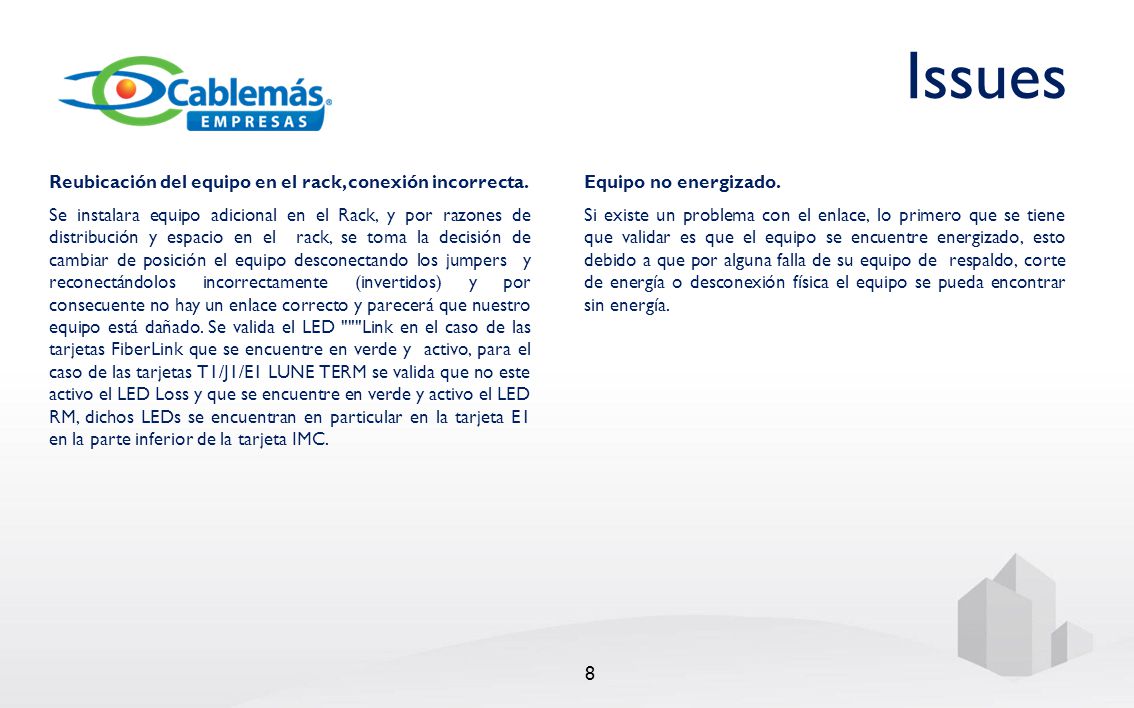

11 Issues Equipo no energizado. Si existe un problema con el enlace, lo primero que se tiene que validar es que el equipo se encuentre energizado, esto debido a que por alguna falla de su equipo de respaldo, corte de energía o desconexión física el equipo se pueda encontrar sin energía. Reubicación del equipo en el rack, conexión incorrecta. Se instalara equipo adicional en el Rack, y por razones de distribución y espacio en el rack, se toma la decisión de cambiar de posición el equipo desconectando los jumpers y reconectándolos incorrectamente (invertidos) y por consecuente no hay un enlace correcto y parecerá que nuestro equipo está dañado. Se valida el LED """Link en el caso de las tarjetas FiberLink que se encuentre en verde y activo, para el caso de las tarjetas T1/J1/E1 LUNE TERM se valida que no este activo el LED Loss y que se encuentre en verde y activo el LED RM, dichos LEDs se encuentran en particular en la tarjeta E1 en la parte inferior de la tarjeta IMC. 8

12 9 Ruta FO
