Primera Jornada sobre Gobierno Electrónico e Inclusión Digital

Presentación del tema: "Primera Jornada sobre Gobierno Electrónico e Inclusión Digital"— Transcripción de la presentación:

1 Primera Jornada sobre Gobierno Electrónico e Inclusión Digital
Solución Técnica para la Conectividad de las Comunas Digitales Ing. Rafael Seré Anteldata

2 Contenido Requerimientos del sistema Solución Propuesta Sitios remotos
Sitio central Operación y Mantenimiento Escalabilidad

3 Requerimientos del Sistema
Solución de conectividad entre varias Juntas Locales (sitios remotos) y un sitio central en la Intendencia Municipal Departamental ( “hub and spoke“). Sitio Central claramente definido, donde residen aplicaciones. Gran ancho de banda en el Sitio Central Fácil administración y mantenimiento.

4 Servicio Propuesto Red Bridgeada con Router Central
“Solución económica y útil para grandes redes como las que forman las Comunas Departamentales.”

5 Diagrama de conexión Ethernet Junta Local Intendencia Municipal
Central 2 Central 1 Junta Local Intendencia Municipal Anteldata Router Central Central 3 Central 4 Supervisión

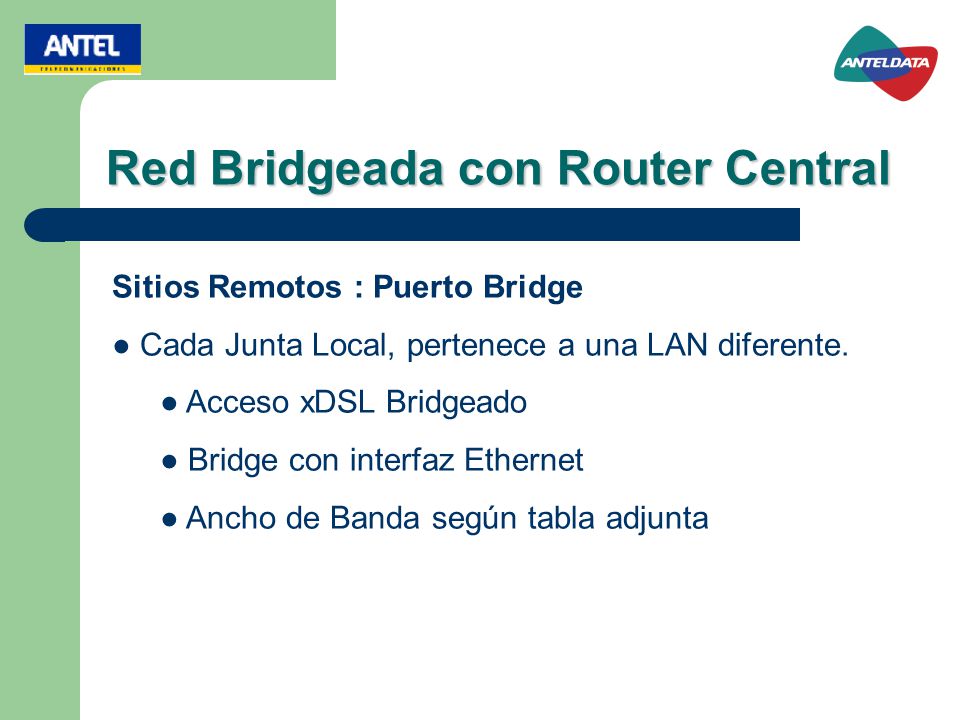

6 Red Bridgeada con Router Central
Sitios Remotos : Puerto Bridge Cada Junta Local, pertenece a una LAN diferente. Acceso xDSL Bridgeado Bridge con interfaz Ethernet Ancho de Banda según tabla adjunta

7 Red Bridgeada con Router Central
Sitio Central : Puerto Router Central Router Central en el sitio del cliente corta el broadcast que producen los extremos Bridgeados Acceso físico hacia la Intendencia Departamental por cobre o fibra Óptica Interfaz Ethernet donde viaja información de las LAN remotas Ancho de Banda disponible de hasta 100Mbps (fibra)

8 Red Bridgeada con Router Central Extremo Bridge
PVC – Private Virtual Connection Modulación xDSL Ethernet ANTELDATA PVC Central ANTEL Par de Cobre Bridge

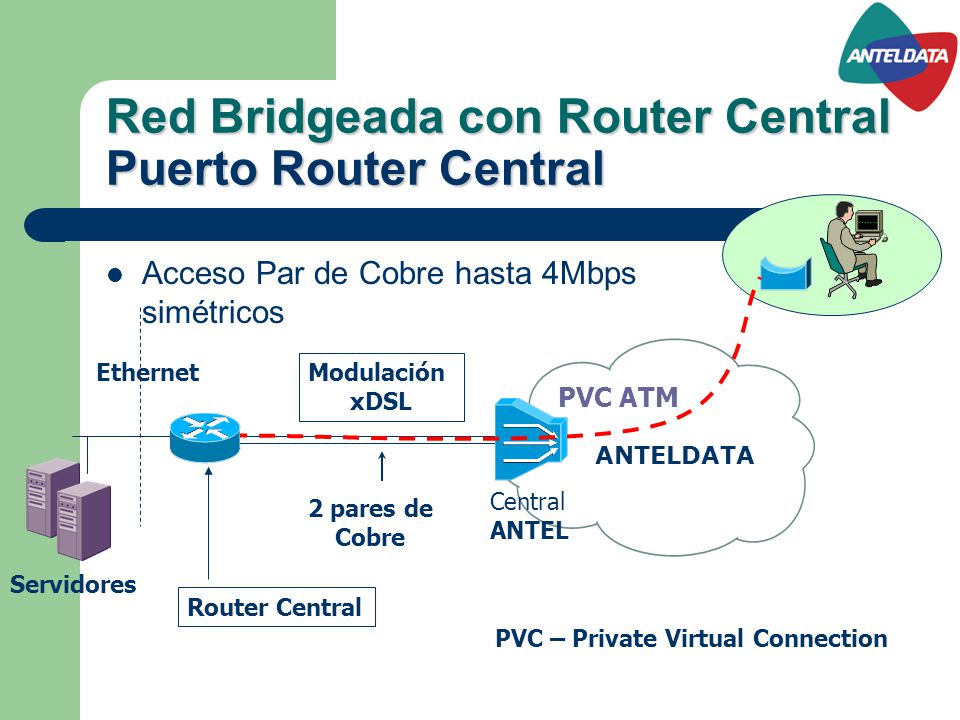

9 Red Bridgeada con Router Central Puerto Router Central
Acceso Par de Cobre hasta 4Mbps simétricos Ethernet Modulación xDSL PVC ATM ANTELDATA Central ANTEL 2 pares de Cobre Servidores Router Central PVC – Private Virtual Connection

10 Red Bridgeada con Router Central Puerto Router Central
Acceso de fibra óptica hasta 100 Mbps simétricos Junta Local Ethernet PVC ATM ANTELDATA Central ANTEL FO Servidores Router Central PVC – Private Virtual Connection

11 Operación y Mantenimiento (O&M)
O&M a cargo de Anteldata. Se dispondrá de un sistema de gestión de reclamos que registra todas las notificaciones realizadas al Supervisión online para la Comuna – Supervisión online

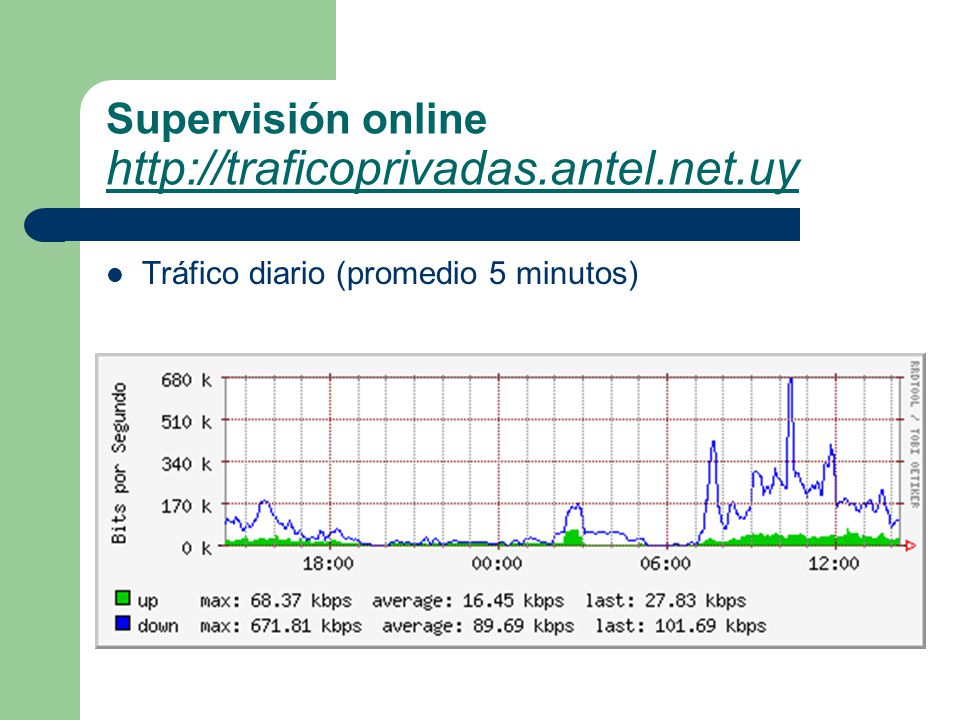

12 Supervisión online http://traficoprivadas.antel.net.uy
Tráfico diario (promedio 5 minutos)

13 Alcance de Objetivos Escalable en ancho de banda, tanto en los remotos como en el central. Administración y mantenimiento a cargo de Anteldata. Compatible con una solución de cobertura nacional. Cobertura xDSL nacional. Solución de conectividad No requiere equipamiento adicional para lograr conectividad en las Juntas Locales Solución de alta disponibilidad por fibra óptica. Contingencia del sitio central

14 Escalabilidad Red Ruteada con QoS
Central 2 Central 1 Anteldata QoS Tel. IP PBX IP Central 4 Central 3 Servidores PVC Supervisión Gateway de voz Supervisión Tel. Analógico

15 Solución Técnica para la Conectividad de las Comunas Digitales
Preguntas??

16 Solución Técnica para la Conectividad de las Comunas Digitales
Muchas Gracias!
