Elementos de acotación

Presentación del tema: "Elementos de acotación"— Transcripción de la presentación:

1 Elementos de acotación
Línea de referencia 5x45º Líneas auxiliares de cota Línea Tipo B (UNE 1032) Líneas de cota (NO SE CRUZAN) Líneas de referencia Cota o cifra (UNE 1034) Extremos: con flecha o con trazo Indicación de origen

2 Líneas auxiliares de cota
Parten de la pieza y se prolongan unos 2 mm por encima de la línea de cota. Se trazan perpendicularmente al elemento a acotar, salvo en casos excepcionales. En chaflanes o redondeamientos se acota entre los puntos de intersección de las prolongaciones de las aristas. Los ejes y las aristas vistas se pueden aprovechar como líneas auxiliares de cota pero no como líneas de cota.

3 Líneas de cota I La separación mínima será de 8 mm a la pieza y de 5 mm entre líneas. En cuerpos semiseccionados sólo se pone un extremo y la línea de cota se interrumpe. Deben trazarse sin interrupción incluso si el elemento al que se refieren está representado mediante una vista interrumpida.

4 Acotación de cuerdas, arcos y ángulos
Líneas de cota II Se evitarán las líneas de cota entre los 90º y los 120º. Acotación de cuerdas, arcos y ángulos

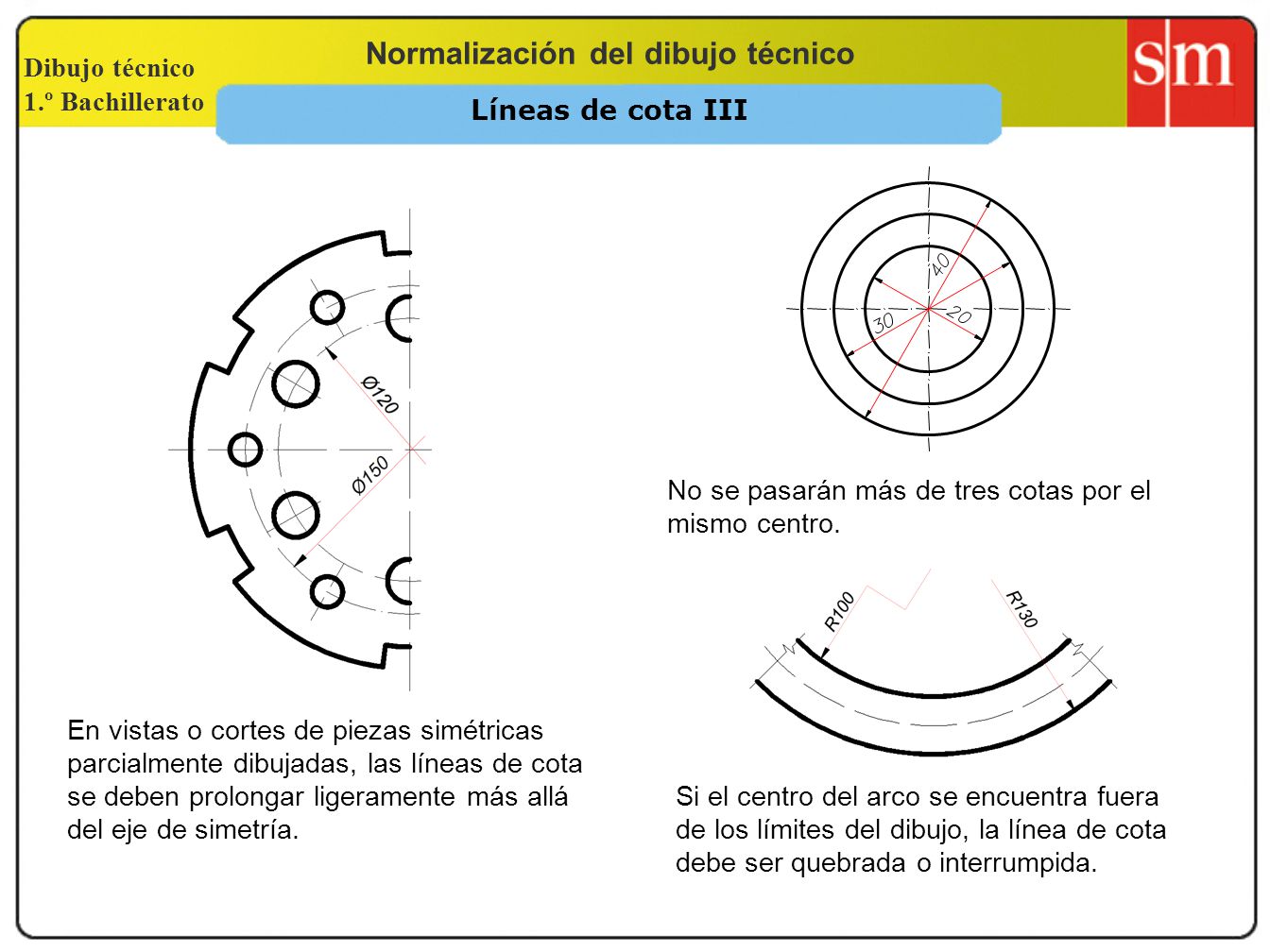

5 Líneas de cota III No se pasarán más de tres cotas por el mismo centro. En vistas o cortes de piezas simétricas parcialmente dibujadas, las líneas de cota se deben prolongar ligeramente más allá del eje de simetría. Si el centro del arco se encuentra fuera de los límites del dibujo, la línea de cota debe ser quebrada o interrumpida.

6 Líneas de cota y auxiliares
2 1 1 8 1 4 3 0 5 0 1 2 2 8 No deben cortar otras líneas del dibujo excepto que sea inevitable Las intersecciones se evitarán mientras sea posible. Sino es posible ninguna línea debe interrumpirse.

7 Extremos de cota Utilizar un solo tipo de flecha en el mismo dibujo. Tamaño proporcional al tamaño del dibujo Los trazos oblicuos (en dibujos de construcción) se dibujan a 45º. Las flechas se dibujan en el interior de la línea de cota. Si no hay espacio, se colocan en el exterior, prolongando la línea de cota. Si tampoco es posible, las flechas se sustituyen por puntos. Los radios se acotan con una sola flecha en contacto con el elemento acotado. La flecha puede encontrarse en el interior o exterior del contorno del elemento.

8 Cifras de cotas Tipografía normalizada UNE 1034 Las cifras no deben ser cortadas ni separadas por ninguna línea del dibujo. Si no hay espacio, la cifra se coloca en la prolongación de la línea de cota y si tampoco es posible se dibuja una línea de referencia.

9 Simbología I Diámetro: Ø Radio: R Cuadrado:  Radio de esfera: SR Diámetro de esfera: SØ Los símbolos de diámetro y cuadrado no se utilizan cuando resulte evidente. Los radios, diámetros, cuadrados, etc. se acotarán con la letra o símbolo correspondiente delante de la cifra.

10 Pendiente de comprobación por el cliente.
Simbología II (15) R Cuando la cota de un radio se deduzca de otras, se indicará con la flecha de radio y el símbolo R sin cifra de cota. Cuando una cota sea redundante (se deduzca del resto) se indicará entre paréntesis. 70 15 Pendiente de comprobación por el cliente. Las cotas fuera de escala (salvo si son vistas interrumpidas) deben ir con la cifra de cota subrayada con trazo continuo grueso. Indicación de tolerancias.

11 Simbología III Cuando una cota está dividida en varias iguales, se acota como en la figura. Los intervalos circulares pueden ser acotados indirectamente por indicación del número de elementos. Los elementos dispuestos angularmente a intervalos pueden acotarse como en la figura. Cuando haya varios elementos del mismo tamaño para no repetir la misma cota se pueden acotar como se indica o utilizarse letras de referencia.

12 Simbología IV Los chaflanes se acotan con la altura y el ángulo, excepto cuando el ángulo es de 45º en que puede simplificarse. Los avellanados se acotan con el diámetro en la superficie y el ángulo o con la profundidad de fresado y el ángulo.

13 Las cotas angulares se pueden orientar
Métodos de acotación Método 1: texto alineado con línea de cota y ubicado sobre y ligeramente separado de la misma. Método 2: texto siempre horizontal interrumpiendo la línea de cota en cotas no horizontales. Las cotas angulares se pueden orientar

14 Acotación en serie Cada elemento se acota a continuación del anterior. Se utiliza cuando la acumulación de tolerancias no afecta al uso de la pieza. Se pueden poner todas las flechas menos las de 90º.

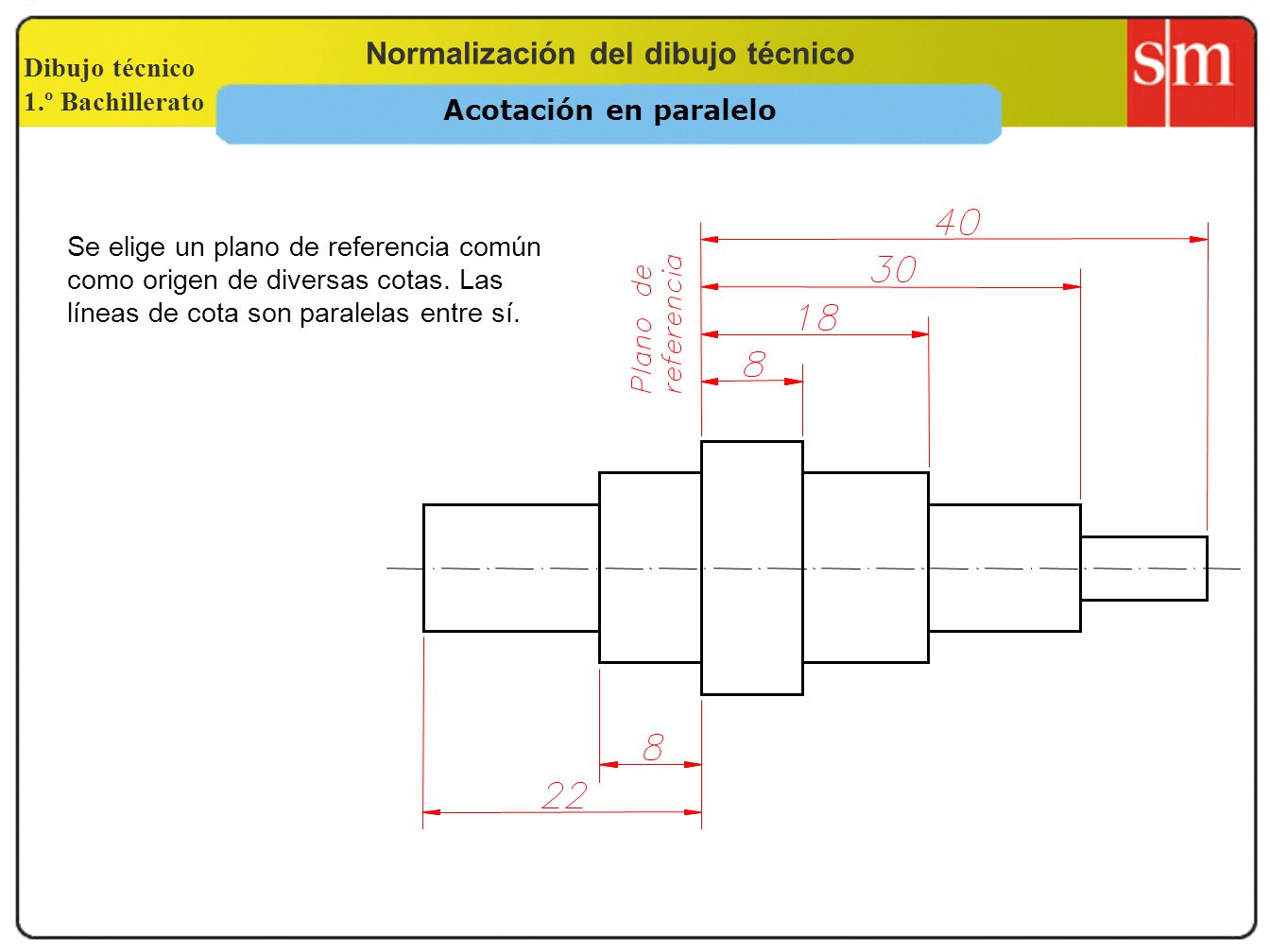

15 Acotación en paralelo Se elige un plano de referencia común como origen de diversas cotas. Las líneas de cota son paralelas entre sí.

16 Acotación en paralelo simplificada
Línea de referencia Se elige un plano de referencia como origen de diversas cotas, pero éstas se colocan sobre la misma línea de cota; el origen se representa con un circulito. Las cifras de cota pueden inscribirse: Cerca de la flecha, por encima de la línea de cota. Cerca de la flecha, alineada con la línea auxiliar de cota.

17 Acotación combinada Resulta del empleo simultáneo de la acotación en serie y de la acotación en paralelo.

18 Acotación por tablas de medidas
Se utiliza en piezas con diversos taladros. Se elige un origen de referencia y en una tabla aparte se coloca el valor de las coordenadas y de los diámetros.

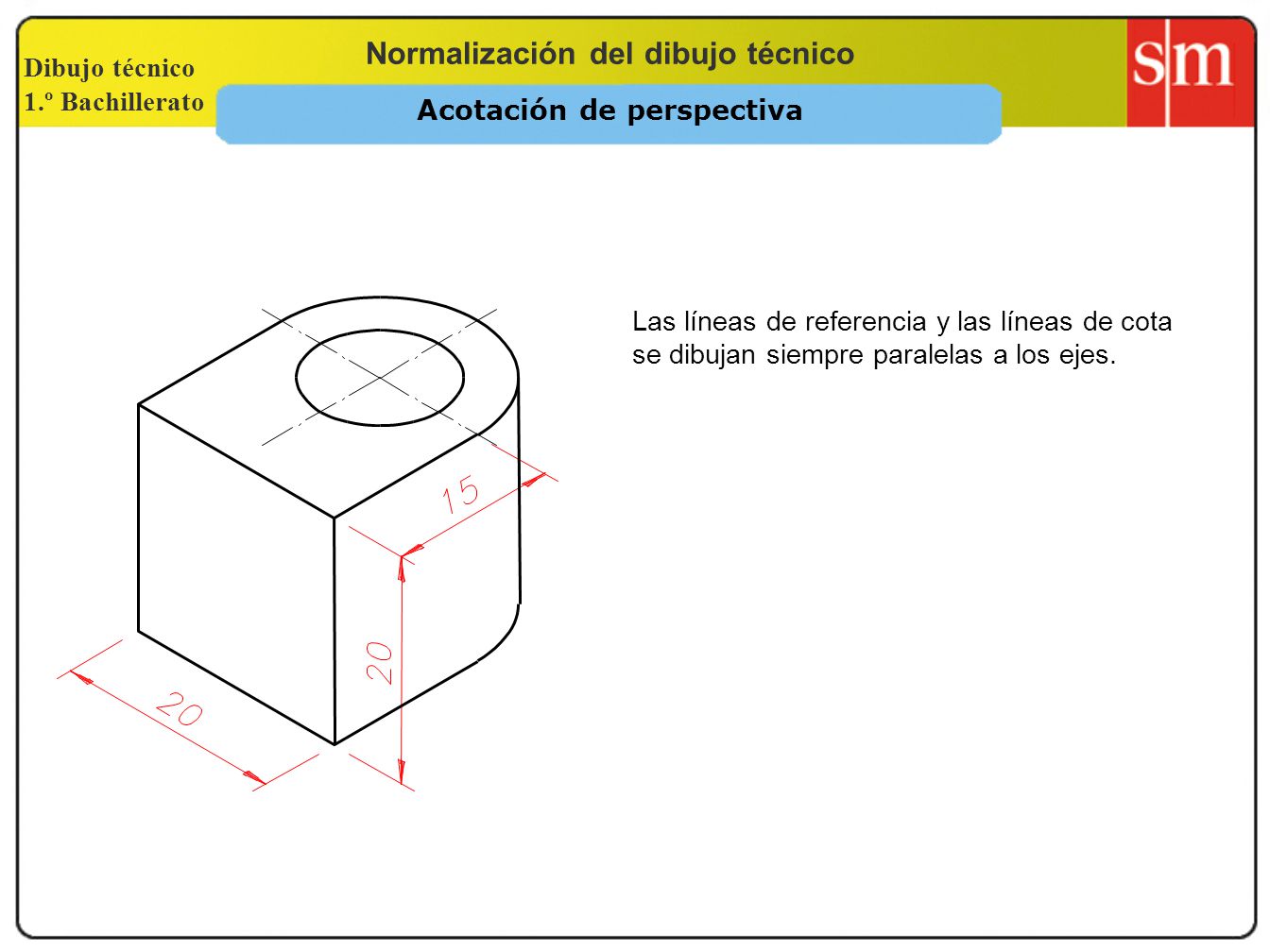

19 Acotación de perspectiva
Las líneas de referencia y las líneas de cota se dibujan siempre paralelas a los ejes.

20 Dibujo técnico. Normalización
2.º Bachillerato Sistemas de acotación Acotación en serie Acotación en paralelo Acotación en paralelo simplificada

21 Dibujo técnico. Normalización
2.º Bachillerato Sistemas de acotación Acotación de perspectiva Acotación por coordenadas Se elige un origen de referencia y en una tabla aparte se coloca el valor de las coordenadas y de los diámetros Las líneas de referencia y las líneas de cota se dibujan siempre paralelas a los ejes
