Acotación UNIDAD IV: Acotación 4.1. Conceptos

Presentación del tema: "Acotación UNIDAD IV: Acotación 4.1. Conceptos"— Transcripción de la presentación:

1 Acotación UNIDAD IV: Acotación 4.1. Conceptos
Concepto de Acotación. Concepto de Cota. 4.2. Elementos de acotación. 4.3. Normas Generales de Acotación. 4.4. Acotación de Ángulos. 4.5. Acotación de, Arcos, diámetros y radios. 4.6. Tipos de Acotación. Acotación Paralela. Acotación de Serie. Acotación Combinada. Acotación de Simetría. Acotación por coordenadas.

2 Conceptos: Acotación: La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas. Concepto de Cota: Valor numérico que se ubica sobre la línea de cota (parte media), o en las formas que se indican, cuando las características del cuerpo así lo aconsejan.

3 59 2 mm. 7 mm. Elementos de la Acotación Líneas auxiliares de cota
Fuente: Líneas auxiliares de cota Línea de cota Flechas Cota 59 2 mm. 7 mm. La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm.

4 Normas Generales de Acotación
Fuente: Aparecerán las cotas necesarias para que la pieza quede definida. Las cotas no deben repetirse, se colocarán las mínimas necesarias. Las cotas se colocarán en la vista que mejor defina la magnitud acotada. Todas las cotas se expresarán en la misma unidad. Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). Las cifras de cota quedarán encima de la línea de cota y en su misma dirección.

5 Indicaciones especiales: Arcos, cuerdas y ángulos
Fuente: 105 60º 100 Al acotar ángulos se pone la misma linea de cota que para los arcos y se pone cuantos grados abarca el ángulo Para acotar las cuerdas, encima de la linea de cota se pone la longitud de la cuerda Para acotar el arco, se pone una linea de cota como la que muestra la imagen con la longitud del arco 5

6 Acotación de Diámetros
Fuente: Los arcos mayores de 180º se acotarán con su diámetro. La línea de cota no puede coincidir con los ejes de simetría. 35 30 Las líneas de cota se colocarán en diferentes ángulos. 30

7 Acotación de Diámetros
Fuente: O 25 Los arcos mayores de 180º se acotarán con su diámetro. La línea de cota no puede coincidir con los ejes de simetría. Las líneas de cota se colocarán en diferentes ángulos. No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. 45 Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia. 65

8 Acotación de Arcos y Radios
Los arcos menores o iguales a 180º se acotarán con su radio. La flecha y la cifra de cota irán por fuera si hubiera poco espacio. 60 Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo de radio “R”. La línea llevará la misma dirección que si fuera un radio. 20 R 90

9 MEDIANTE COTAS SUPERPUESTAS
Tipos de Acotación EN SERIE MEDIANTE COTAS SUPERPUESTAS EN PARALELO 150 150 420 640 420 150 270 640 220 9

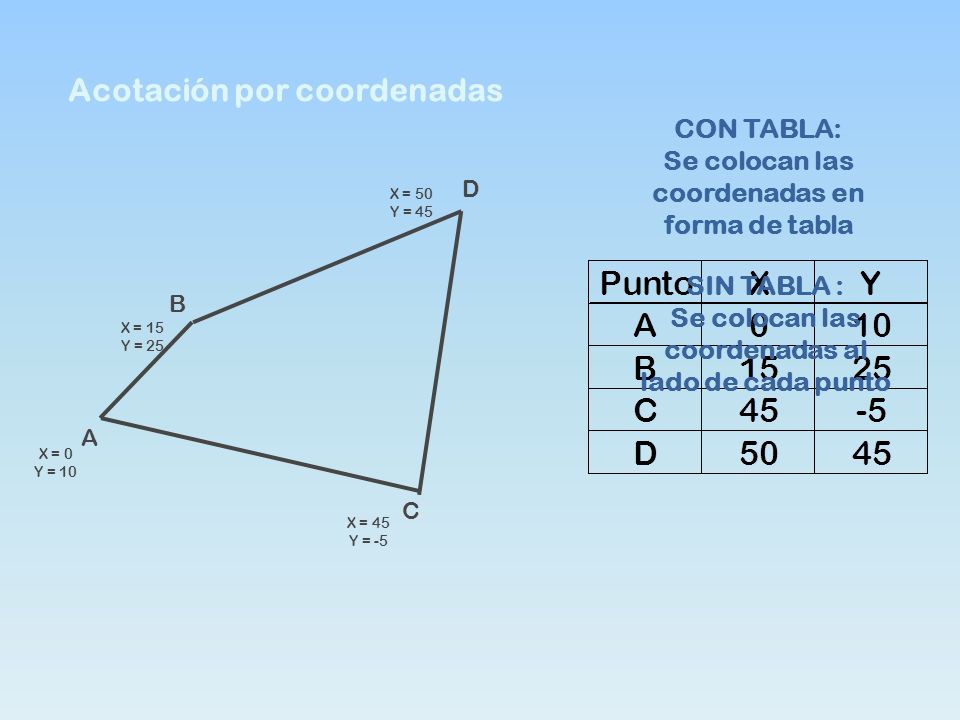

10 Acotación por coordenadas
CON TABLA: Se colocan las coordenadas en forma de tabla D X = 50 Y = 45 SIN TABLA : Se colocan las coordenadas al lado de cada punto B X = 15 Y = 25 A X = 0 Y = 10 C X = 45 Y = -5

11 Tipos de Flechas Hay diferentes tipos de flechas normalizadas; estos son algunos de ellos

12 Símbolos que preceden a la cifra de cota
Diámetro Radio de esfera Radio Diámetro de esfera Cuadrado SR R S

13 Inscripción de las cifras de cota
Existen dos métodos de inscripción de cotas: MÉTODO 1 Las cifras de cota se colocan paralelamente a sus líneas de cota, centradas, por encima y ligeramente separadas de éstas. Deben ser leídas desde abajo o desde la derecha. 40 27 20

14 Inscripción de las cifras de cota
MÉTODO 2 Las cifras deben inscribirse para ser leídas desde abajo. Las líneas de cota no horizontales se cortan a la mitad para poner la cifra. 50 18 24

15 Acotación de Aristas ...ni pueden coincidir con los ejes
...ni ser continuación de ellas... Las líneas de cota no pueden coincidir con las aristas... Las líneas de acotación no deben coincidir con aristas y ejes ni ser continuación de aristas

16 Las líneas de referencia y las de cota no se deben cortar.
Acotación de Aristas Se trazan perpendiculares a la línea a acotar o en algunos casos oblicuas siendo siempre paralelas entre ellas. Las líneas de simetría se pueden utilizar como líneas auxiliares de cota. Las piezas con chaflanes o redondeadas se acotaran entre los puntos de intersección de las prolongaciones de las aristas. Las líneas de referencia y las de cota no se deben cortar.

17 Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

18 Acotación de Aristas Las líneas de acotación en serie se colocan alineadas. Las líneas de acotación en serie se colocan alineadas.

19 Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura.

20 Acotación de Aristas Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares ...y las cifras se sacarán con una línea de referencia man- teniendo su dirección. Si las flechas no se pueden sacar afuera se sustituyen por un punto... 45 156 35 50

21 Acotación de Simetría.

22 COTA GENERAL COTA DE EJES COTA PARCIAL
TIPOS DE COTAS EN LOS PLANOS ARQUITECTÓNICOS Fuente: Graciela Rugama 10.00 metros COTA GENERAL COTA DE EJES 2.4 3.7 3.7 0.20 COTA PARCIAL 0.20 0.20 0.20 2.2 3.5 3.5
