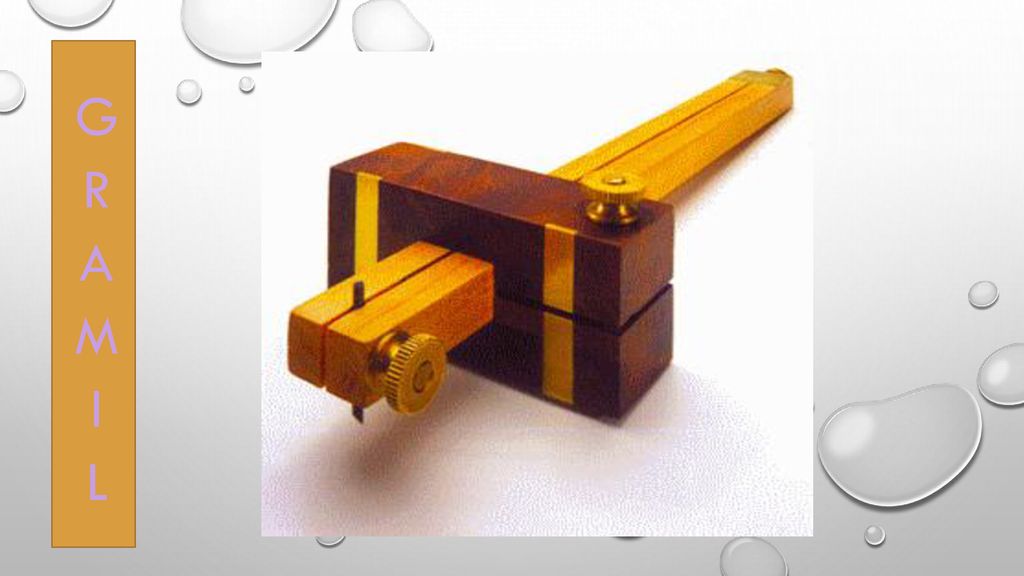

1 Gramil

2 tipos de gramiles. Un gramil es la herramienta usada en carpintería (ebanistería) o metalistería (mecanizado entre tantas cosas) para marcar líneas paralelas de corte en referencia a una orilla o superficie, además de otras operaciones.se traza en los bordes de la madera

3 Tipos de gramiles Gramil de Carpintero Gramil de Marcado
Gramil de Corte Gramil de mortaja o doble punta

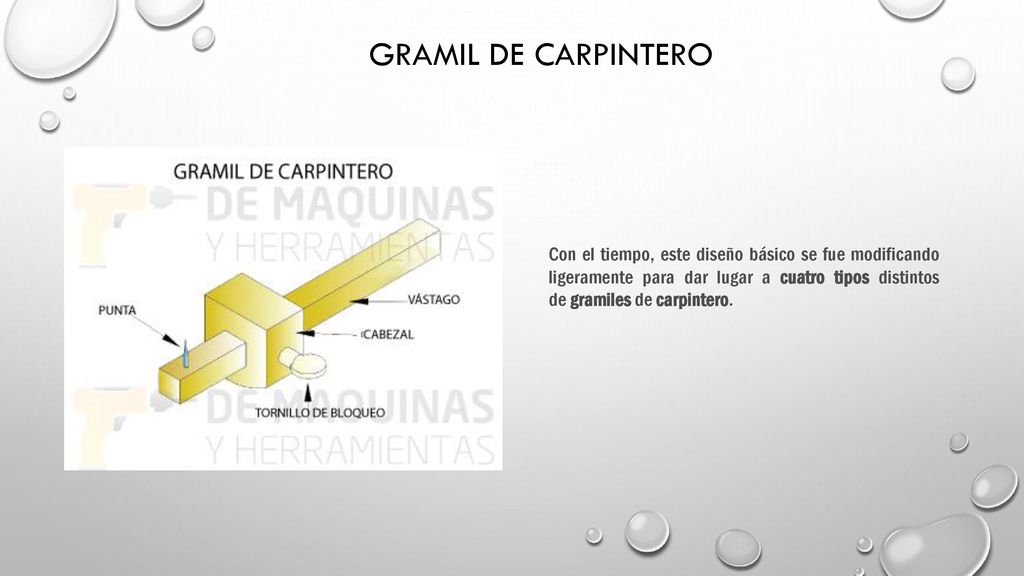

4 GRAMIL DE CARPINTERO Con el tiempo, este diseño básico se fue modificando ligeramente para dar lugar a cuatro tipos distintos de gramiles de carpintero.

5 Gramil de marcado Es el tipo tradicional de gramil, en el que el brazo puede llevar graduaciones o no y el dispositivo metálico de su extremo generalmente es un punzón de acero o, en algunos modelos, un portalápiz. La longitud habitual del brazo es de 200 mm, aunque para el marcado de tableros anchos se pueden encontrar de 300 mm.

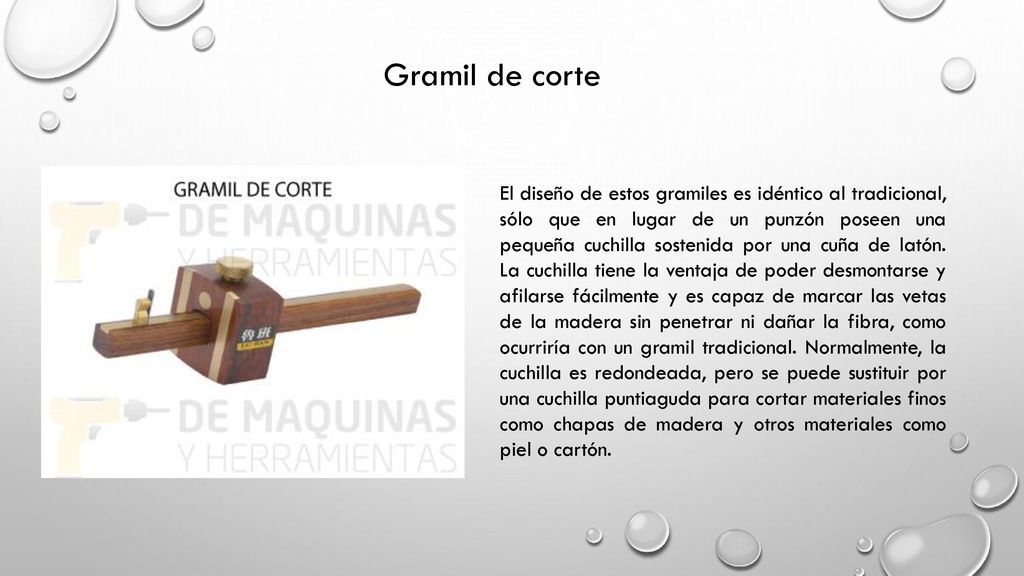

6 Gramil de corte El diseño de estos gramiles es idéntico al tradicional, sólo que en lugar de un punzón poseen una pequeña cuchilla sostenida por una cuña de latón. La cuchilla tiene la ventaja de poder desmontarse y afilarse fácilmente y es capaz de marcar las vetas de la madera sin penetrar ni dañar la fibra, como ocurriría con un gramil tradicional. Normalmente, la cuchilla es redondeada, pero se puede sustituir por una cuchilla puntiaguda para cortar materiales finos como chapas de madera y otros materiales como piel o cartón.

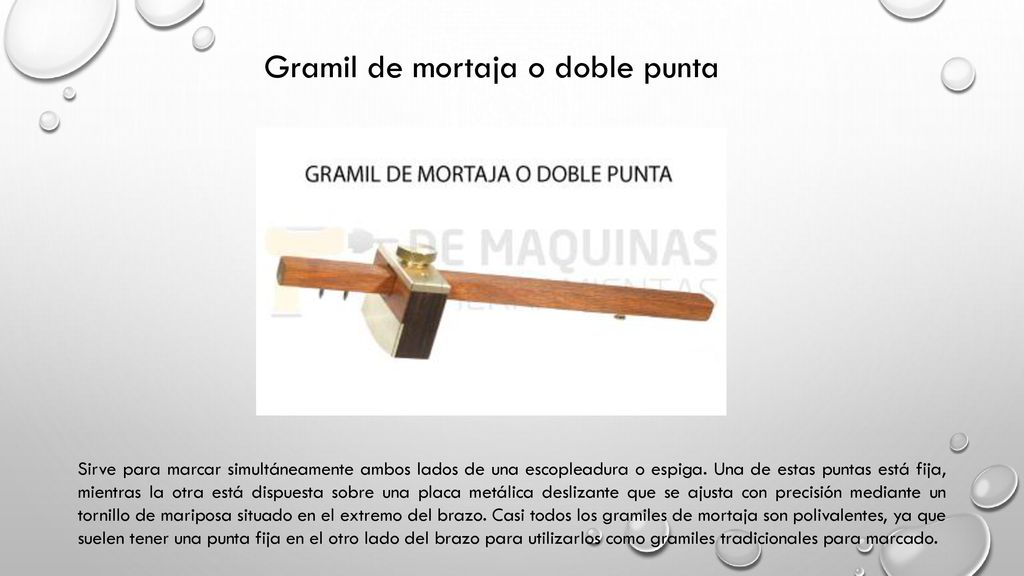

7 Gramil de mortaja o doble punta
Sirve para marcar simultáneamente ambos lados de una escopleadura o espiga. Una de estas puntas está fija, mientras la otra está dispuesta sobre una placa metálica deslizante que se ajusta con precisión mediante un tornillo de mariposa situado en el extremo del brazo. Casi todos los gramiles de mortaja son polivalentes, ya que suelen tener una punta fija en el otro lado del brazo para utilizarlos como gramiles tradicionales para marcado.

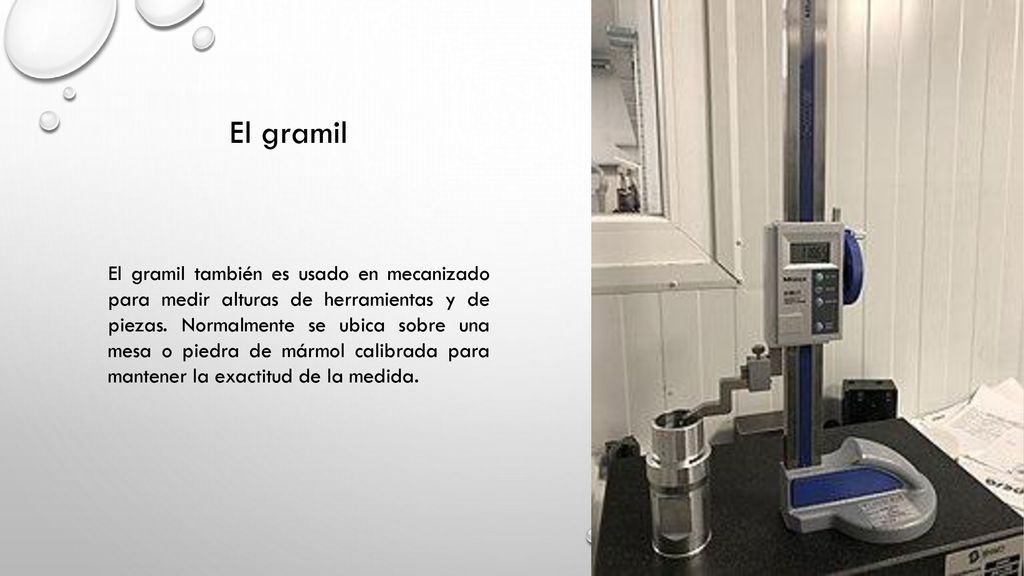

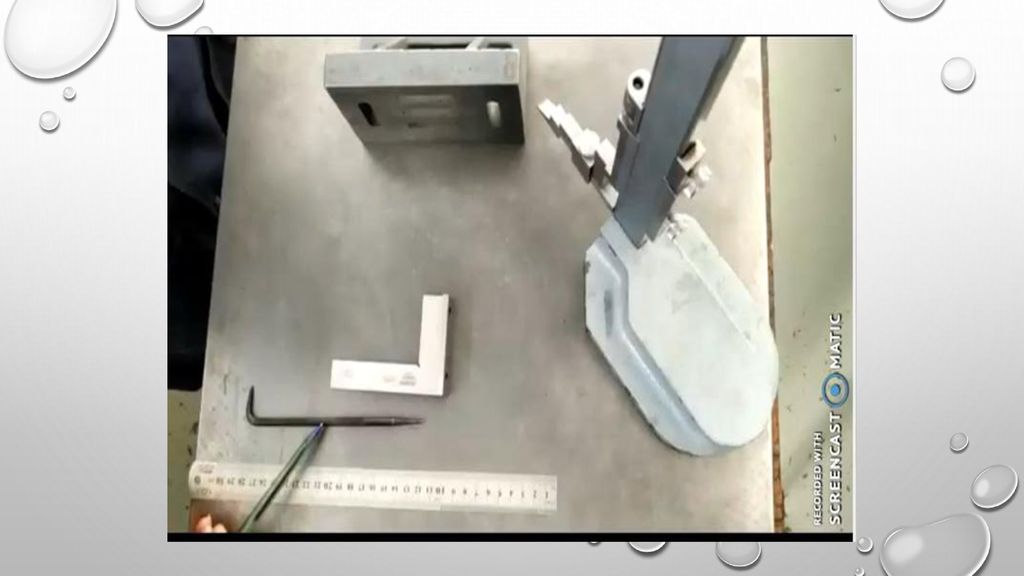

8 El gramil El gramil también es usado en mecanizado para medir alturas de herramientas y de piezas. Normalmente se ubica sobre una mesa o piedra de mármol calibrada para mantener la exactitud de la medida.
