1 CALIBRADOR DE ALTURA O MEDIDOR DE ALTURA
El medidor de altura es un dispositivo para medir la altura de piezas o las diferencias de altura entre planos a diferentes niveles . El calibrador de altura también se utiliza como herramienta de trazo, para lo cual se incluye un buril. El medidor de altura, creado por medio de la combinación de una escala principal con un vernier para realizar mediciones rápidas y exactas, cuenta con un solo palpador y la superficie sobre la cual descansa, actúa como plano de referencia para realizar las mediciones. El calibrador de altura tiene una exactitud de de pulgada, o su equivalente en cm. se leen de la misma manera que los calibradores de vernier y están equipados con escalas vernier de 25 o 50 divisiones y con una punta de buril que puede hacer marcas sobre metal.

2 PRECAUCIONES CUANDO USE EL MEDIDOR DE ALTURA:
Seleccione el medidor de altura que mejor se ajuste a su aplicación. Asegúrese de que el tipo, rango de medición, graduación u otras especificaciones. Son apropiadas para la aplicación deseada. No aplique fuerza excesiva al medidor de altura. Tenga cuidado de no dañar la punta para trazar. Elimine cualquier suciedad o polvo antes de usar su medidor. Verifique el movimiento del cursor. No debe sentirse suelto o tener juego. Corrija cualquier problema que encuentre, ajustando el tornillo de presión y el de fijación.

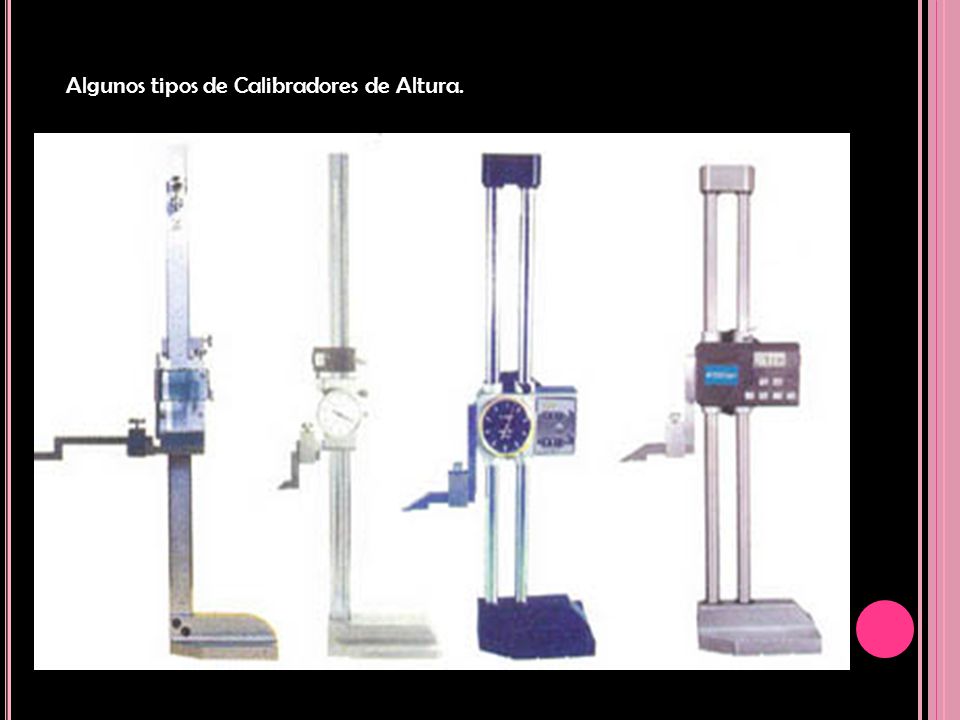

3 Algunos tipos de Calibradores de Altura.

4 Existen diferentes tipos de medidores de altura con diferentes características en base al diseño y a las normas con los que se fabrican:  1 La construcción de los medidores de altura es robusta como consecuencia de que la superficie de granito no está integrado al instrumento, se requiere mantener estabilidad en la perpendicularidad de la escala principal con el plano de referencia. 2) La mayoría de los medidores de altura la escala principal es ajustable, esto facilita la compensación del desgaste del trazador y el ajuste a cero en cualquier punto de referencia.  3) La base y la superficie de medición son templados rectificadas y micropulidas.  4) En general se puede decir que e¡ acabado de las escalas es de cromo satinado lo cual evita la reflexión de la luz que lastime la vista.  El procedimiento para leer las escalas de los medidores de altura es igual al de los calibradores vernier, tanto en la escala métrica como en la escala inglesa.

5 Caracteristicas de un Calibrador de altura con vernier:
Consta de una columna principal, que está graduada en centímetros y milímetros, por la que se desliza el calibre trazador que lleva incorporado un vernier de precisión. La punta del calibre es de metal duro. Este tipo de gramil puede ser intercambiado por un reloj palpador de nivelación, para comprobar el paralelismo u horizontalidad de superficies..

6 El valor de cada graduación de la escala del vernier se calcula considerando el valor de cada graduación de la escala principal divido entre el número de graduaciones del vernier. L = d / n Donde: L Legibilidad d Valor de cada graduación en la escala principal n Número de graduaciones de¡ vernier. Por ejemplo un calibrador con lectura mínima de 0.05 mm deberá tener en la escala principal graduaciones cuyo valor de c/u deberá ser de 1 mm y 20 graduaciones en el vernier de tal manera que: L = d / n ; L = 1 / 20 = 0.05 mm La distancia d' que deberá existir entre los graduaciones del vernier es d d - d/n ; d' = 1 - 1/ 20 = mm Por lo tanto la longitud L total del vernier con 20 graduaciones será: L = (n - 1) d = (20 -1 ) 1 = 19 mm La fracción entre las dos primeros graduaciones de la escala principal y una división de la del vernier está representado por un múltiplo de d/n y se determina encontrando la graduación sobre la escala del vernier que esté más alineado con uno graduación sobre la escala principal.
