2 HERRAMIENTAS DE SUJECCIÓN
Alicates Gato Tornillo de Banco

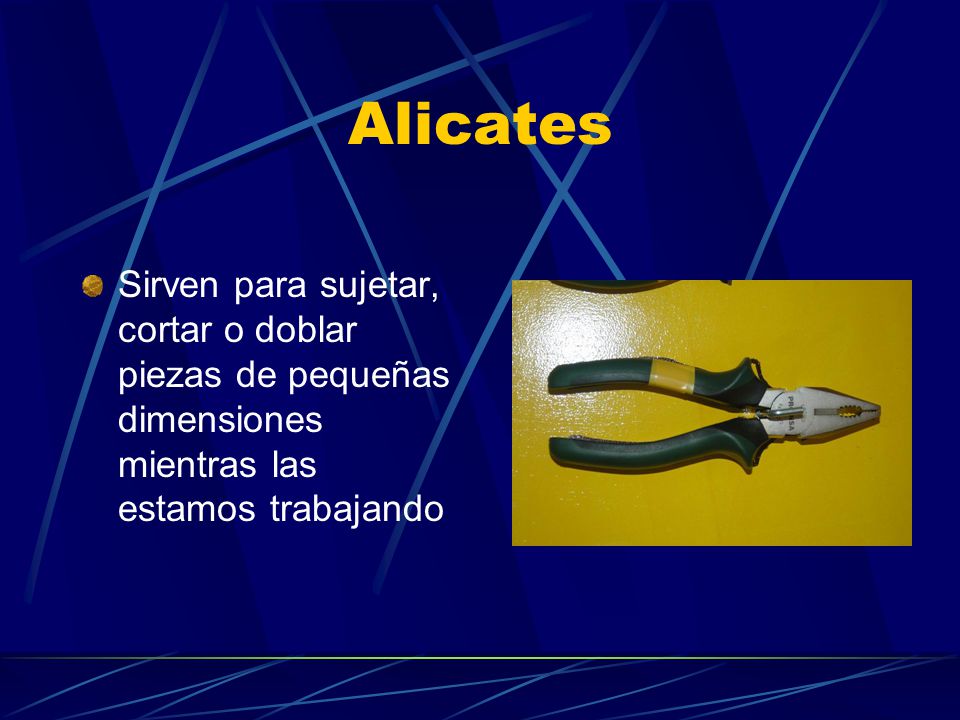

3 Alicates Sirven para sujetar, cortar o doblar piezas de pequeñas dimensiones mientras las estamos trabajando

4 Gato Herramienta que se usa en el taller para fijar objetos a la mesa de trabajo, con el fin de que no se muevan mientras los trabajamos con alguna otra herramienta

5 Tornillo de Banco Es un sólido conjunto de mordazas, fijado con pernos al banco de taller. Muy utilizado para sujetar las piezas con las mordazas ligeramente estriadas. Cuando conviene proteger las superficies de la pieza a sujetar, se utilizan unas cantoneras o forros de mordaza, generalmente de plomo, cinc, madera, etc...

6 HERRAMIENTAS DE PERCUSION
Martillo Maza

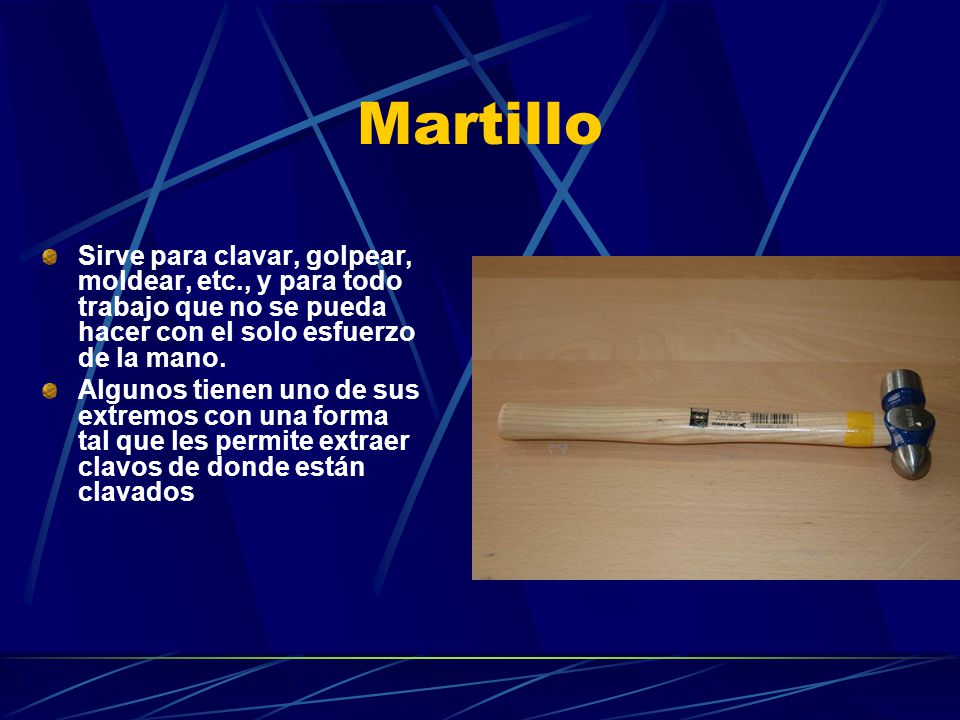

7 Martillo Sirve para clavar, golpear, moldear, etc., y para todo trabajo que no se pueda hacer con el solo esfuerzo de la mano. Algunos tienen uno de sus extremos con una forma tal que les permite extraer clavos de donde están clavados

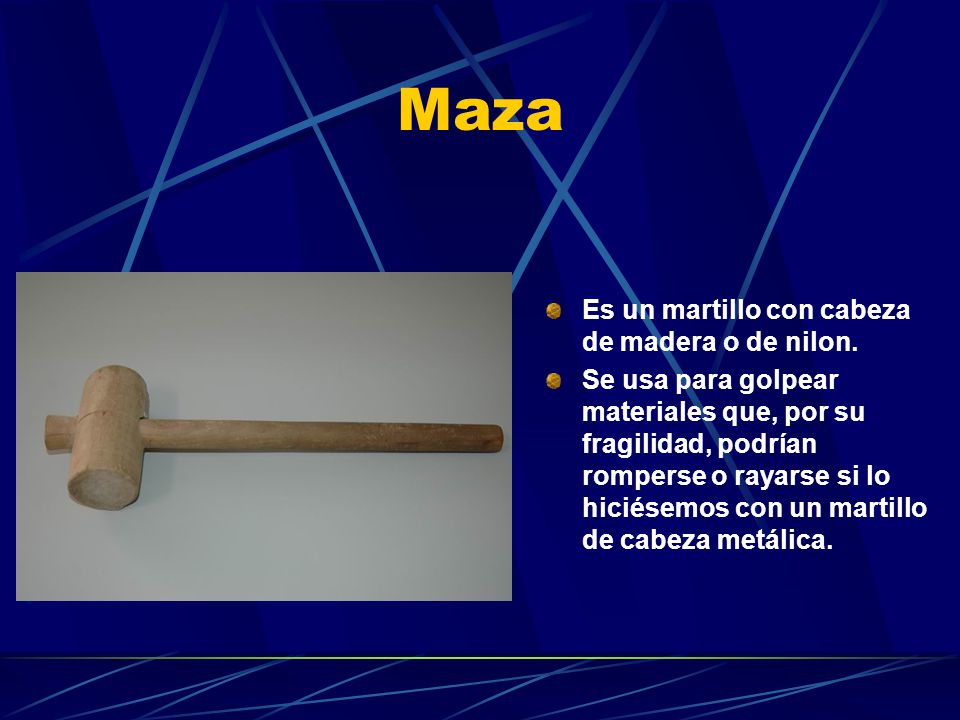

8 Maza Es un martillo con cabeza de madera o de nilon.
Se usa para golpear materiales que, por su fragilidad, podrían romperse o rayarse si lo hiciésemos con un martillo de cabeza metálica.

9 HERRAMIENTAS DE CORTE Tijeras para chapa Sierra de arco
Sierra de calar

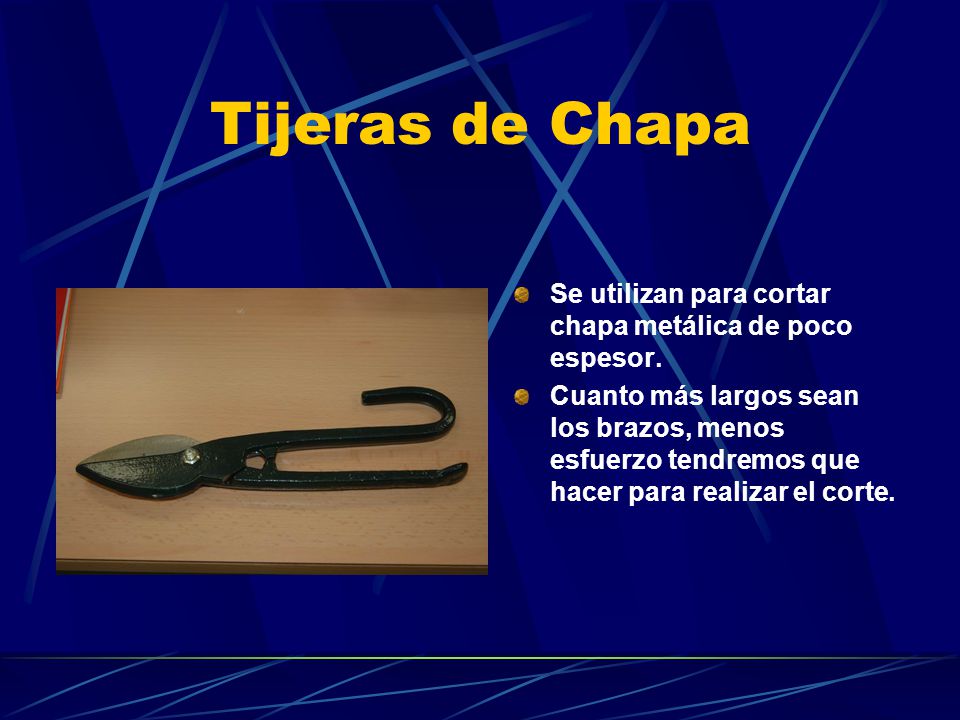

10 Tijeras de Chapa Se utilizan para cortar chapa metálica de poco espesor. Cuanto más largos sean los brazos, menos esfuerzo tendremos que hacer para realizar el corte.

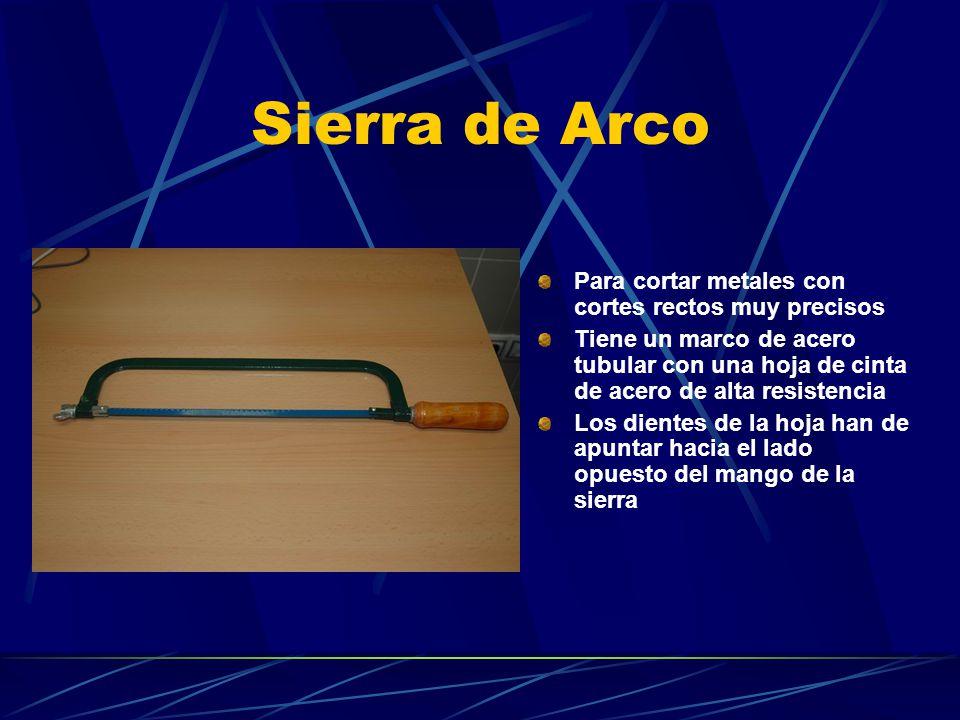

11 Sierra de Arco Para cortar metales con cortes rectos muy precisos
Tiene un marco de acero tubular con una hoja de cinta de acero de alta resistencia Los dientes de la hoja han de apuntar hacia el lado opuesto del mango de la sierra

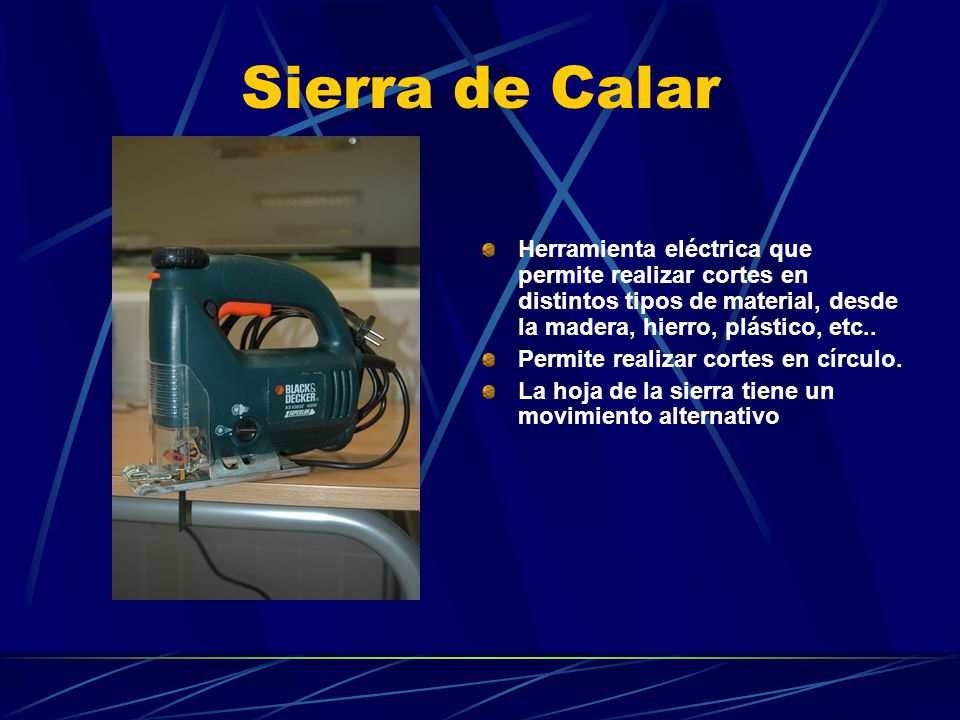

12 Sierra de Calar Herramienta eléctrica que permite realizar cortes en distintos tipos de material, desde la madera, hierro, plástico, etc.. Permite realizar cortes en círculo. La hoja de la sierra tiene un movimiento alternativo

13 HERRAMIENTAS DE FRICCION
Limas y Escofinas Carda Lijadora

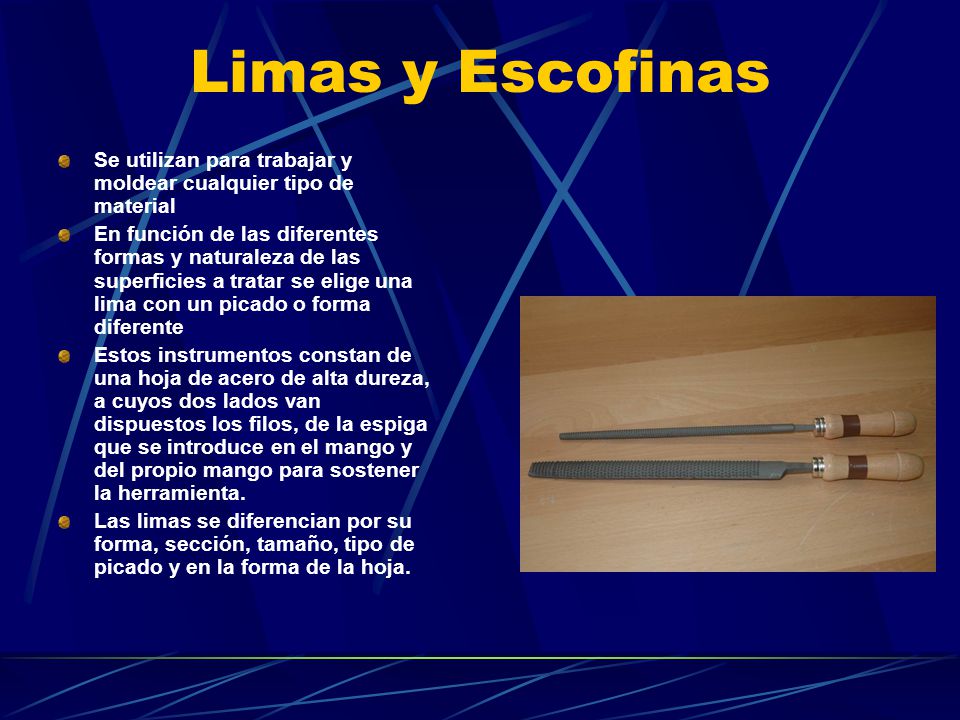

14 Limas y Escofinas Se utilizan para trabajar y moldear cualquier tipo de material En función de las diferentes formas y naturaleza de las superficies a tratar se elige una lima con un picado o forma diferente Estos instrumentos constan de una hoja de acero de alta dureza, a cuyos dos lados van dispuestos los filos, de la espiga que se introduce en el mango y del propio mango para sostener la herramienta. Las limas se diferencian por su forma, sección, tamaño, tipo de picado y en la forma de la hoja.

15 La Carda Es un cepillo con puntas cortas de acero que sirve para la limpieza de las virutas que quedan en limas y escofinas.

16 Lijadora Máquina que permite lijado rápido y de gran calidad de cualquier tipo de material, como el mármol, acero, madera, etc. Se le pone un papel de lija, adecuado al trabajo a realizar, en su base.

17 HERRAMIENTAS PARA ENROSCAR Y DESENROSCAR
Destornilladores Llave Inglesa Llaves Planas Llaves Acodadas

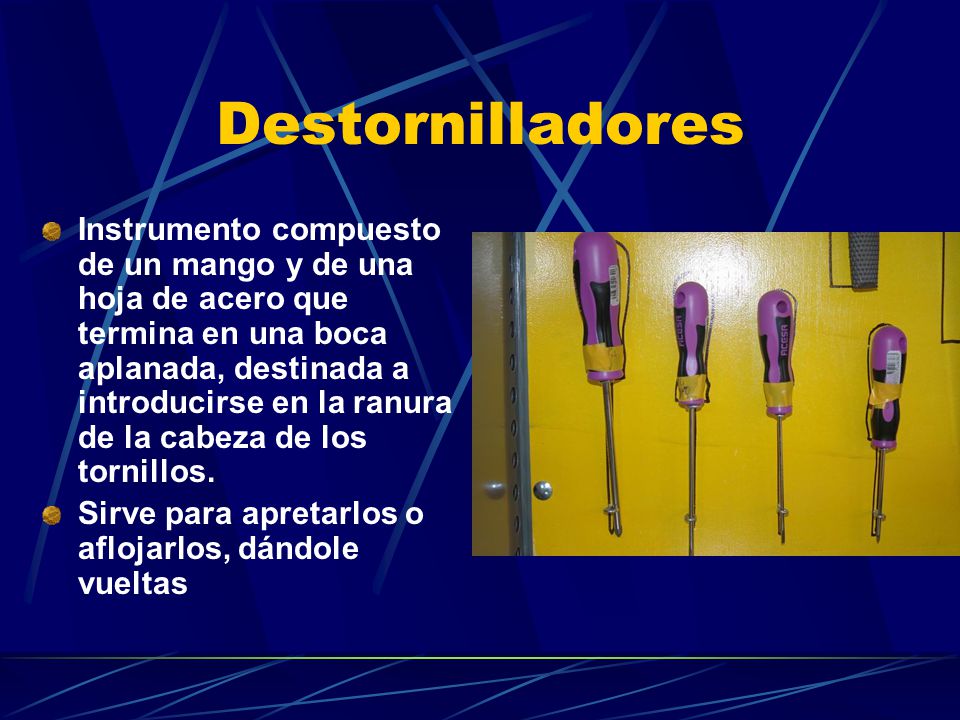

18 Destornilladores Instrumento compuesto de un mango y de una hoja de acero que termina en una boca aplanada, destinada a introducirse en la ranura de la cabeza de los tornillos. Sirve para apretarlos o aflojarlos, dándole vueltas

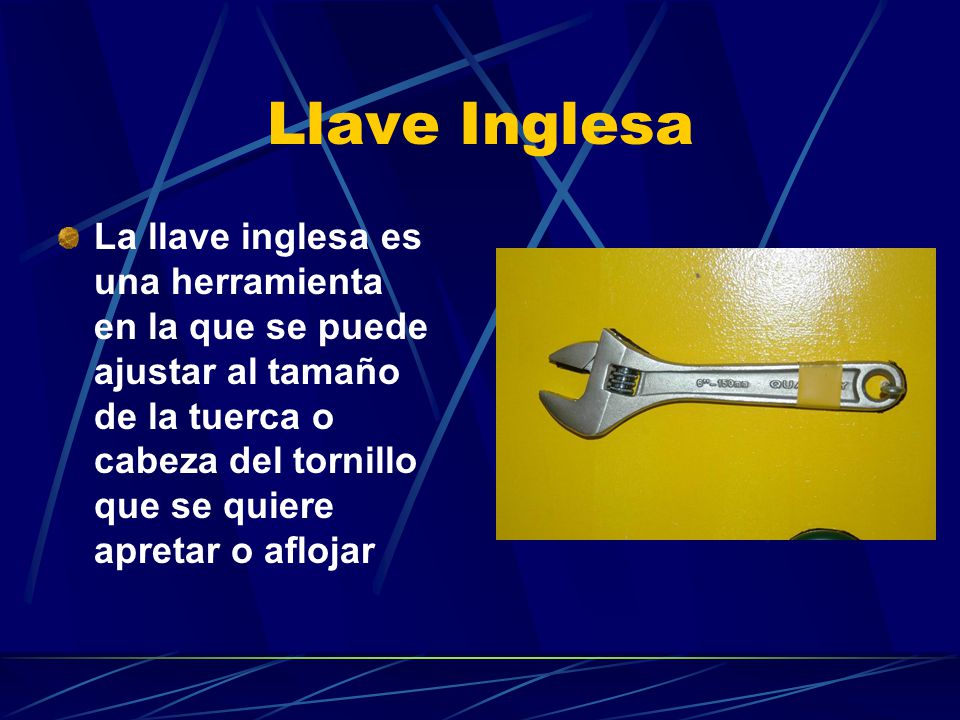

19 Llave Inglesa La llave inglesa es una herramienta en la que se puede ajustar al tamaño de la tuerca o cabeza del tornillo que se quiere apretar o aflojar

20 Llaves planas Las llaves Planas son las que utilizaremos apretar o aflojar los tornillos y tuercas con cabeza Hexagonal o cuadrada. El tamaño de la llave corresponde con la medida de la cabeza de la tuerca.

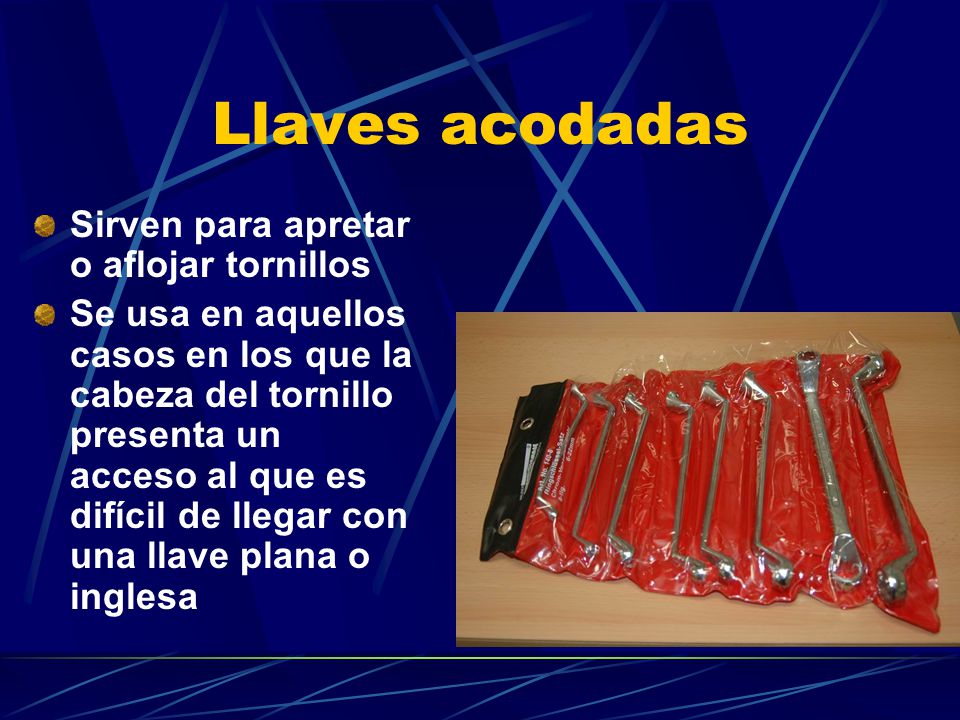

21 Llaves acodadas Sirven para apretar o aflojar tornillos
Se usa en aquellos casos en los que la cabeza del tornillo presenta un acceso al que es difícil de llegar con una llave plana o inglesa

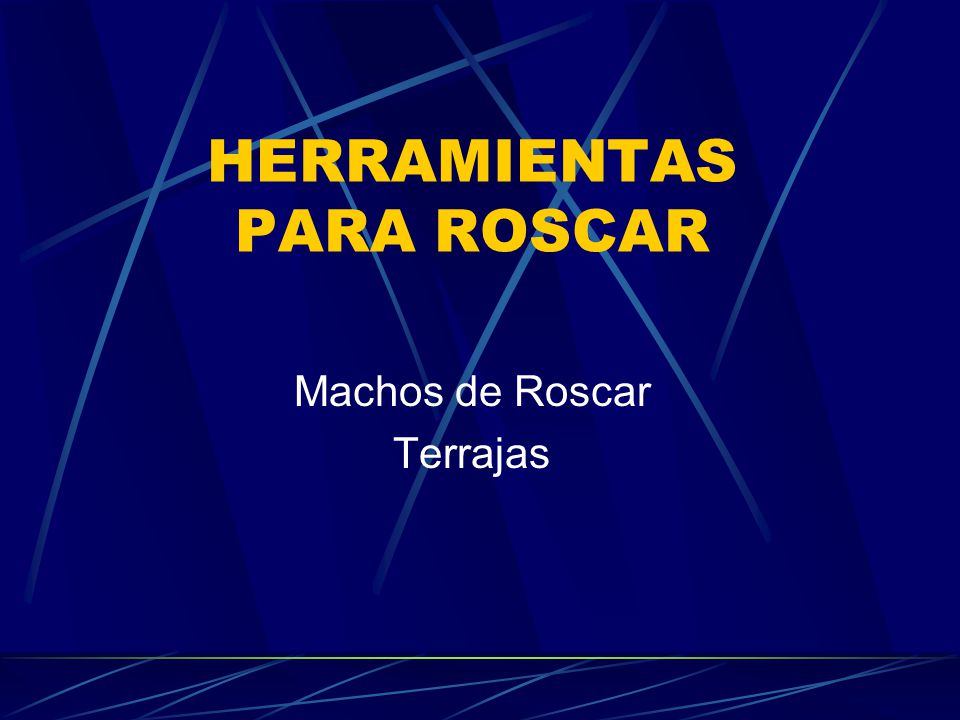

22 HERRAMIENTAS PARA ROSCAR
Machos de Roscar Terrajas

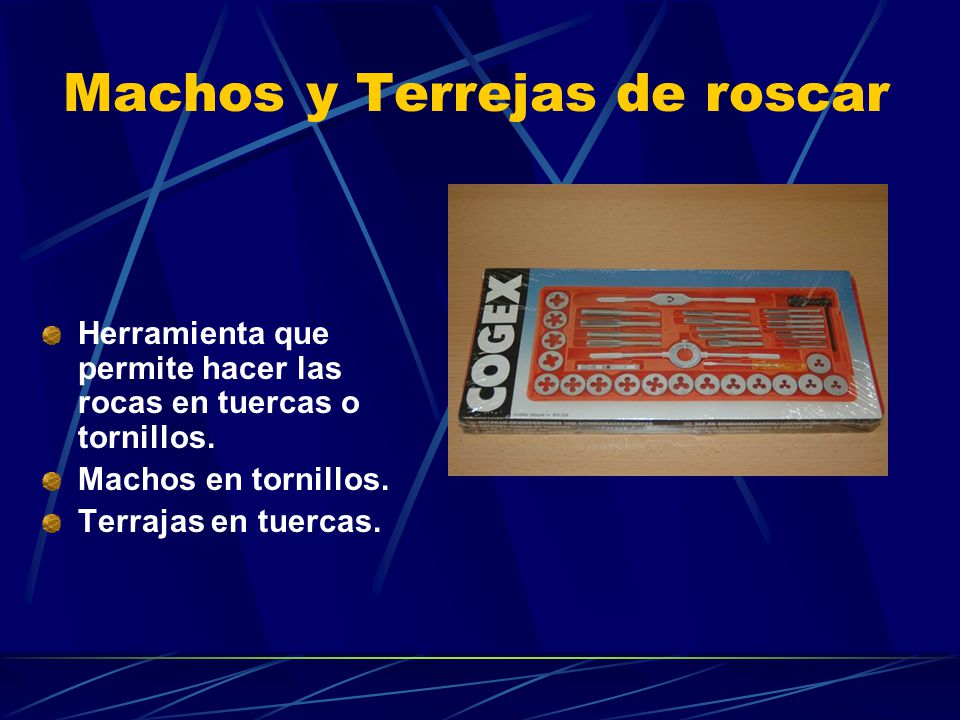

23 Machos y Terrejas de roscar
Herramienta que permite hacer las rocas en tuercas o tornillos. Machos en tornillos. Terrajas en tuercas.

24 HERRAMIENTAS PARA PERFORAR
Brocas Taladros

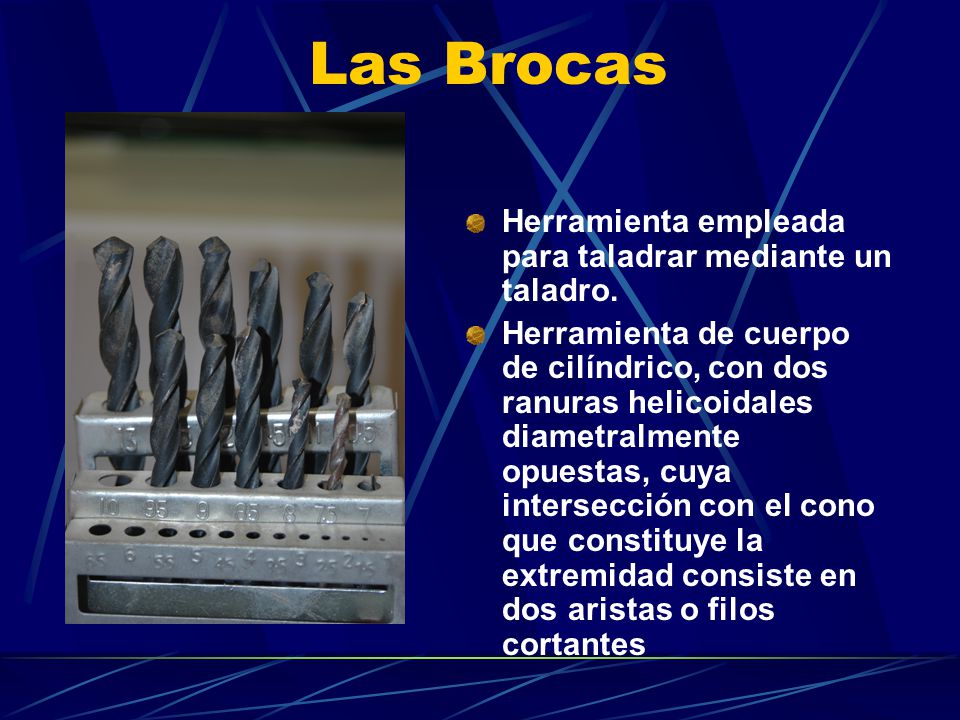

25 Las Brocas Herramienta empleada para taladrar mediante un taladro.
Herramienta de cuerpo de cilíndrico, con dos ranuras helicoidales diametralmente opuestas, cuya intersección con el cono que constituye la extremidad consiste en dos aristas o filos cortantes

26 HERRAMIENTAS DE UNION Soldador de Estaño Remachadora
Pistola de Silicona

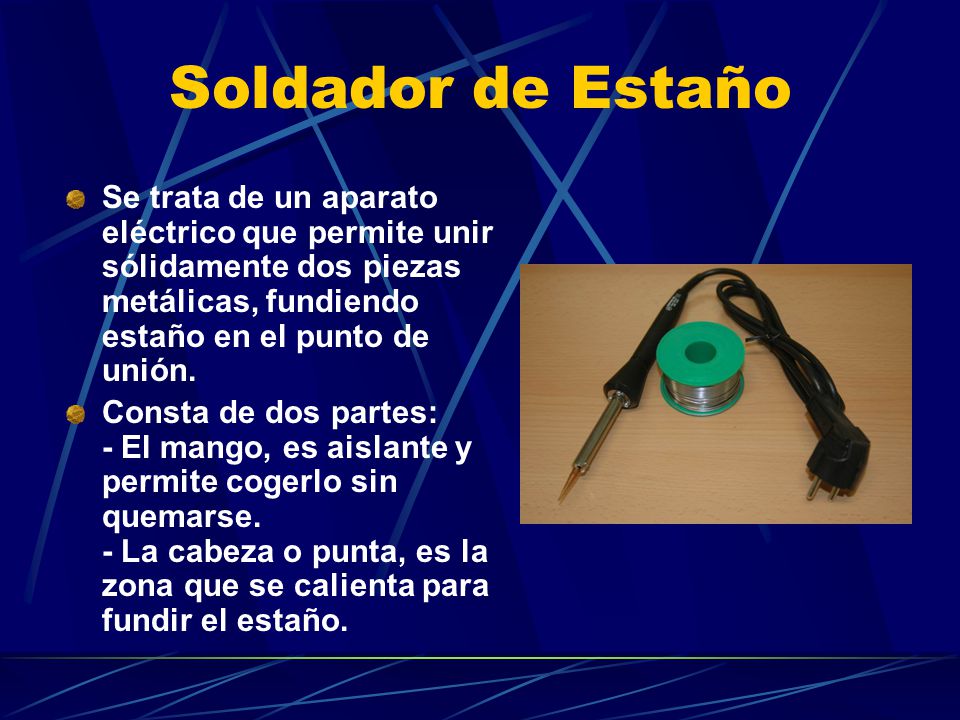

27 Soldador de Estaño Se trata de un aparato eléctrico que permite unir sólidamente dos piezas metálicas, fundiendo estaño en el punto de unión. Consta de dos partes: - El mango, es aislante y permite cogerlo sin quemarse. - La cabeza o punta, es la zona que se calienta para fundir el estaño.

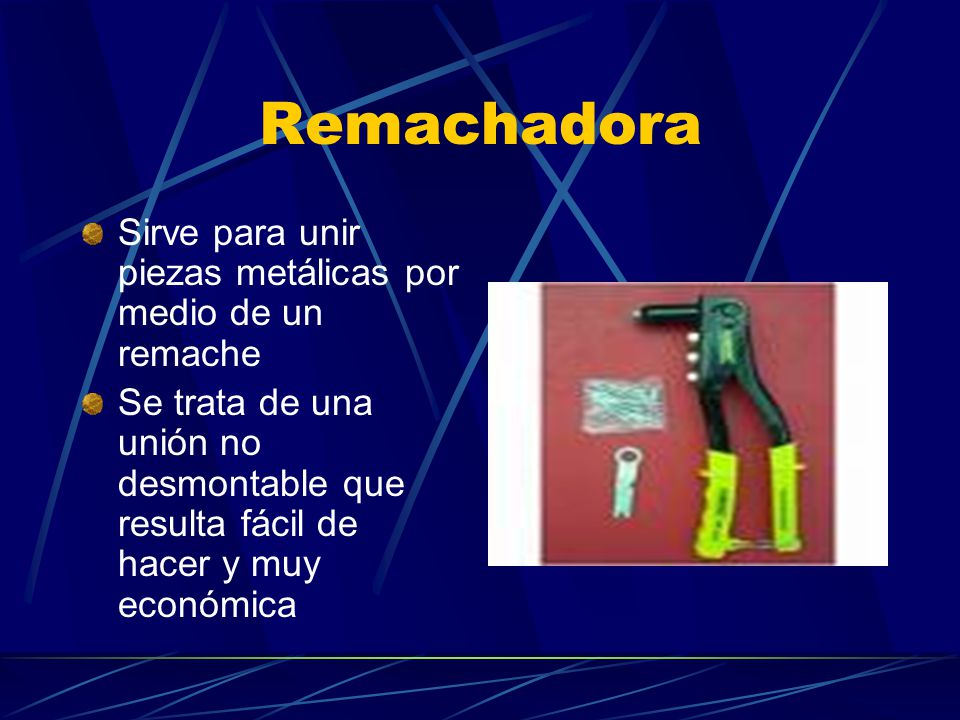

28 Remachadora Sirve para unir piezas metálicas por medio de un remache
Se trata de una unión no desmontable que resulta fácil de hacer y muy económica

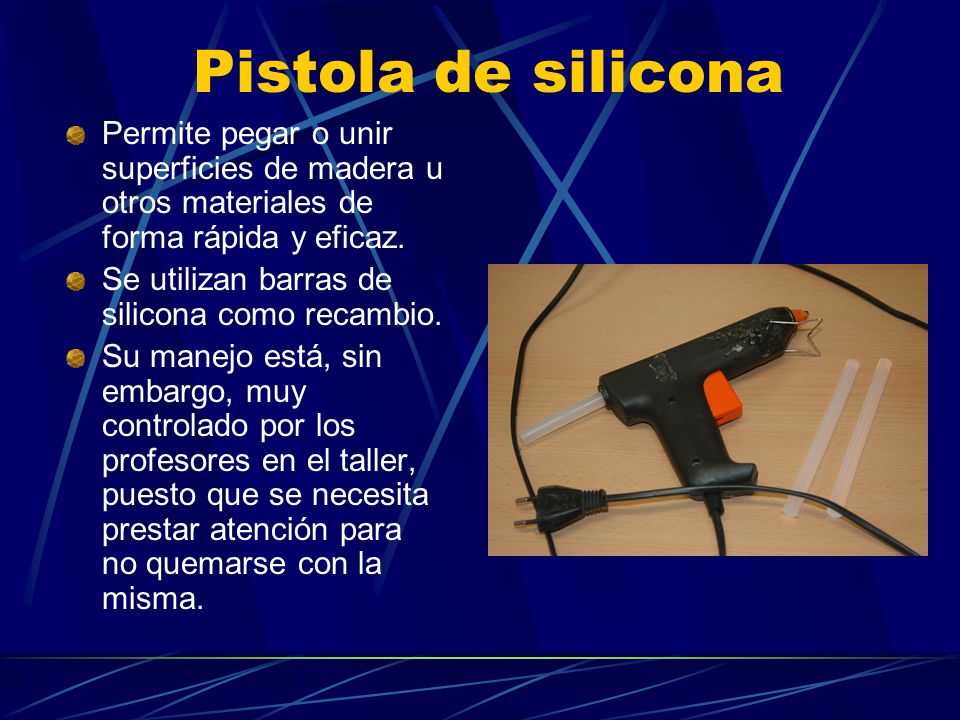

29 Pistola de silicona Permite pegar o unir superficies de madera u otros materiales de forma rápida y eficaz. Se utilizan barras de silicona como recambio. Su manejo está, sin embargo, muy controlado por los profesores en el taller, puesto que se necesita prestar atención para no quemarse con la misma.

30 ELEMENTOS DE PROTECCION
Gafas Guantes Mascarillas

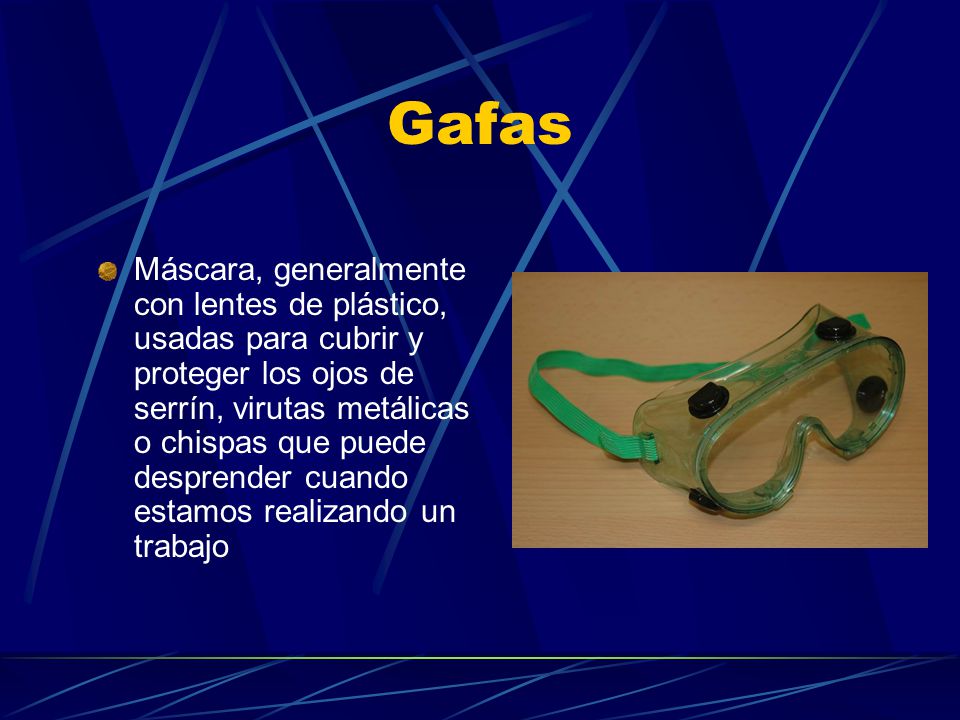

31 Gafas Máscara, generalmente con lentes de plástico, usadas para cubrir y proteger los ojos de serrín, virutas metálicas o chispas que puede desprender cuando estamos realizando un trabajo

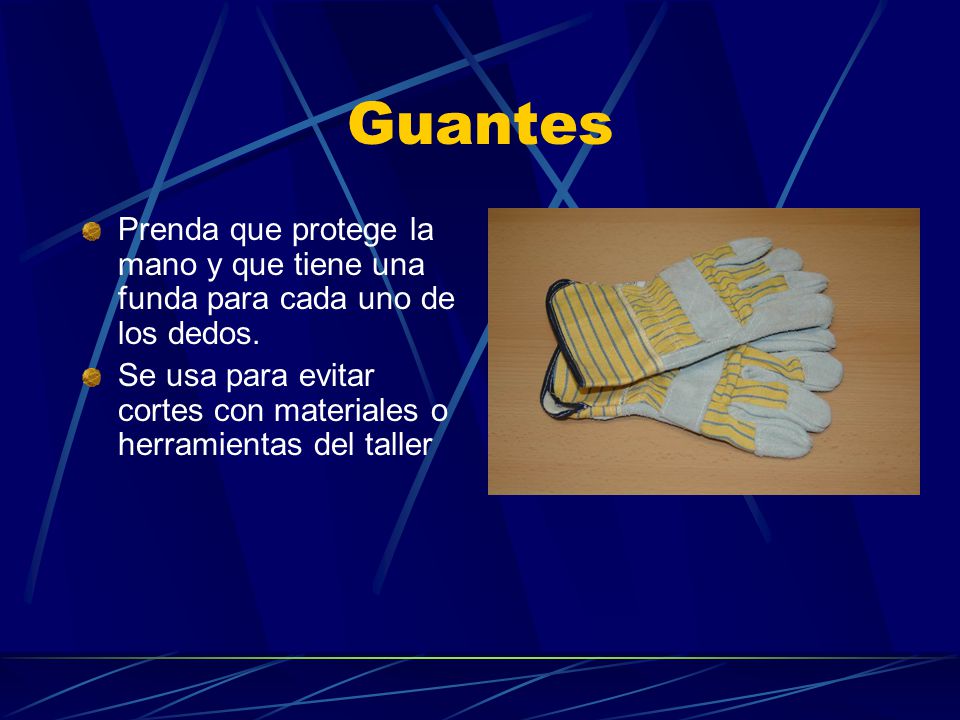

32 Guantes Prenda que protege la mano y que tiene una funda para cada uno de los dedos. Se usa para evitar cortes con materiales o herramientas del taller

33 HERRAMIENTAS DE MEDIDA
Pie de Rey Flexómetro Regla de Acero Falsa Escuadra

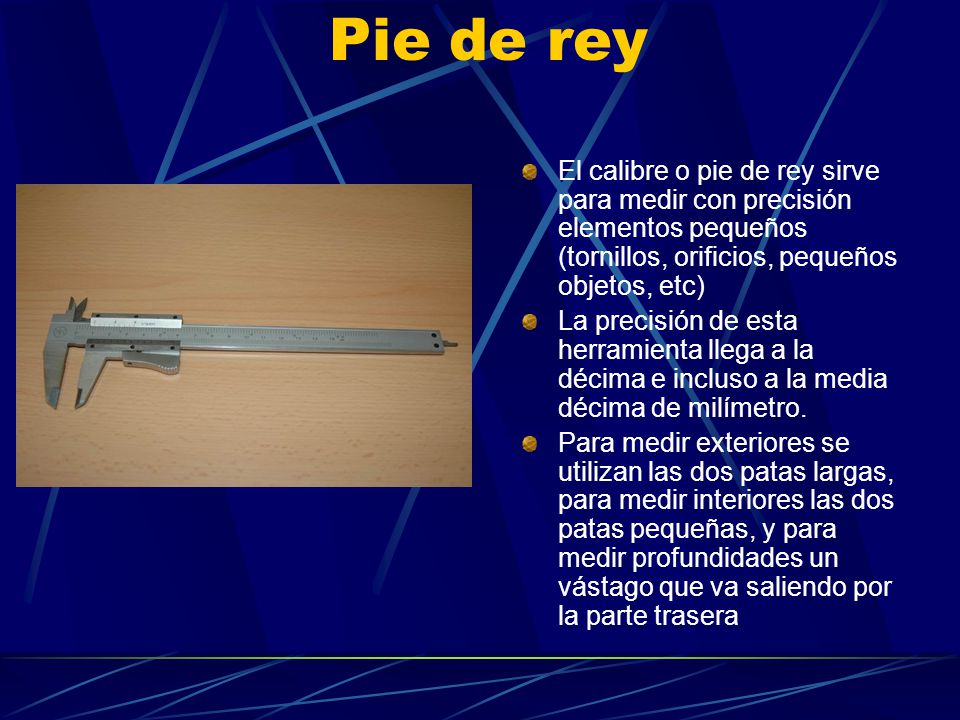

34 Pie de rey El calibre o pie de rey sirve para medir con precisión elementos pequeños (tornillos, orificios, pequeños objetos, etc) La precisión de esta herramienta llega a la décima e incluso a la media décima de milímetro. Para medir exteriores se utilizan las dos patas largas, para medir interiores las dos patas pequeñas, y para medir profundidades un vástago que va saliendo por la parte trasera

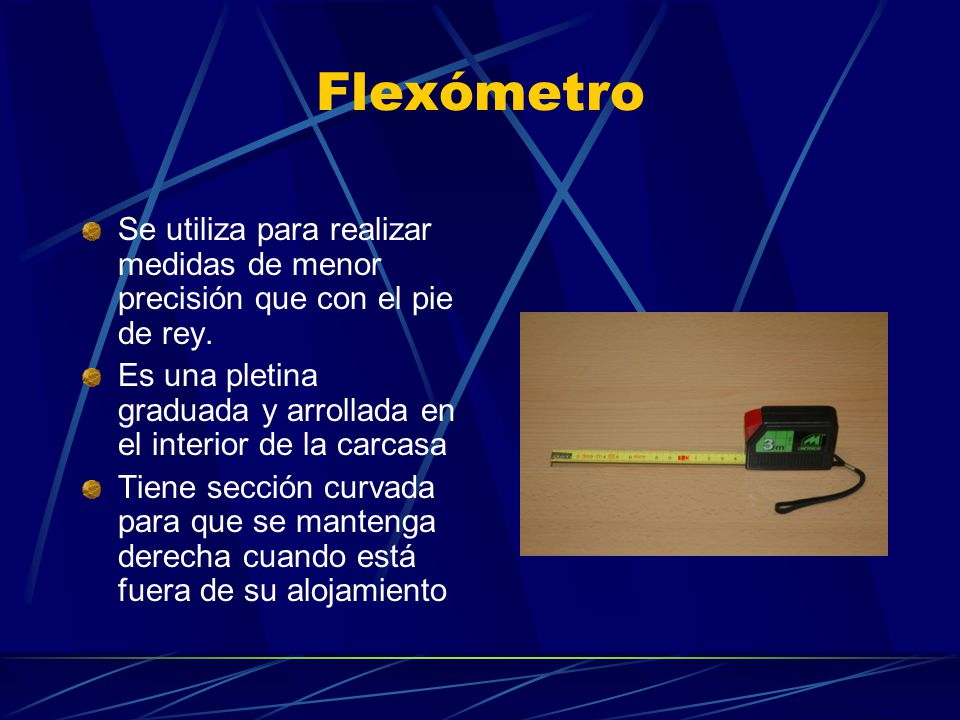

35 Flexómetro Se utiliza para realizar medidas de menor precisión que con el pie de rey. Es una pletina graduada y arrollada en el interior de la carcasa Tiene sección curvada para que se mantenga derecha cuando está fuera de su alojamiento

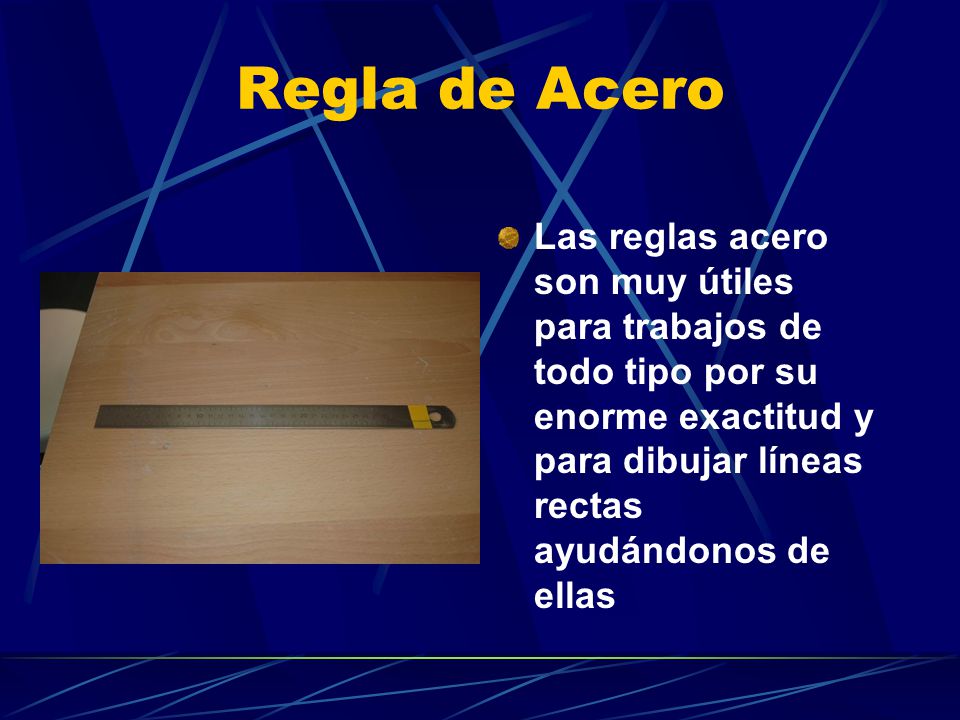

36 Regla de Acero Las reglas acero son muy útiles para trabajos de todo tipo por su enorme exactitud y para dibujar líneas rectas ayudándonos de ellas

37 Falsa escuadra Consta de dos reglas unidas por un tornillo, fijo en el extremo de una de ellas, alrededor del cual puede deslizarse y girar la otra. Se usa para copiar ángulos de piezas en 3 dimensiones

38 HERRAMIENTAS DE TRAZAR Y MARCAR
Punta de Trazar Granete Compás de Puntas

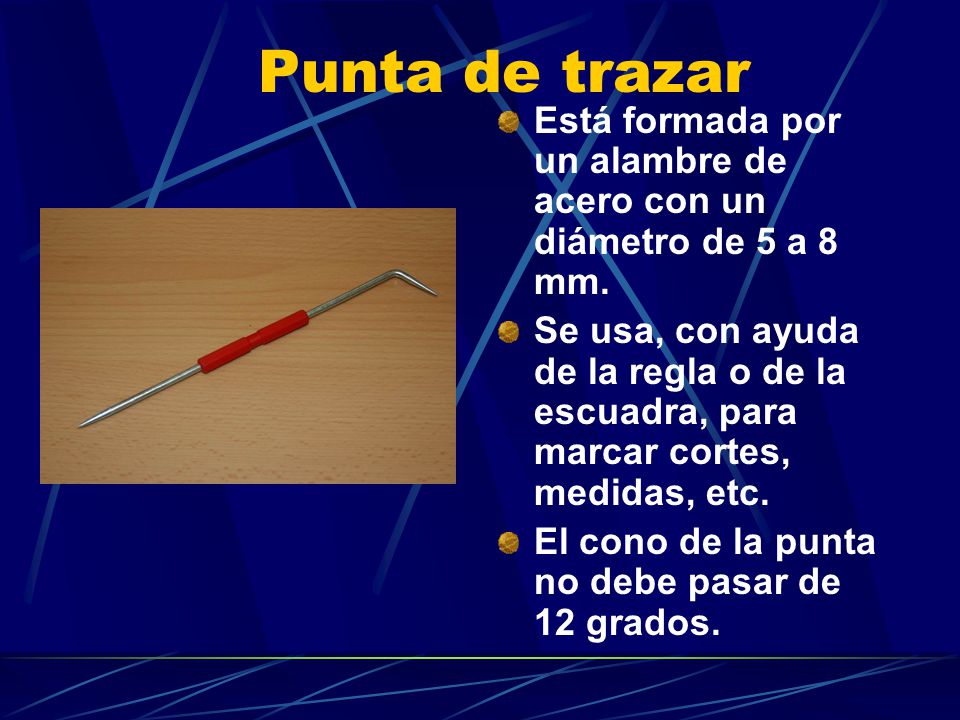

39 Punta de trazar Está formada por un alambre de acero con un diámetro de 5 a 8 mm. Se usa, con ayuda de la regla o de la escuadra, para marcar cortes, medidas, etc. El cono de la punta no debe pasar de 12 grados.

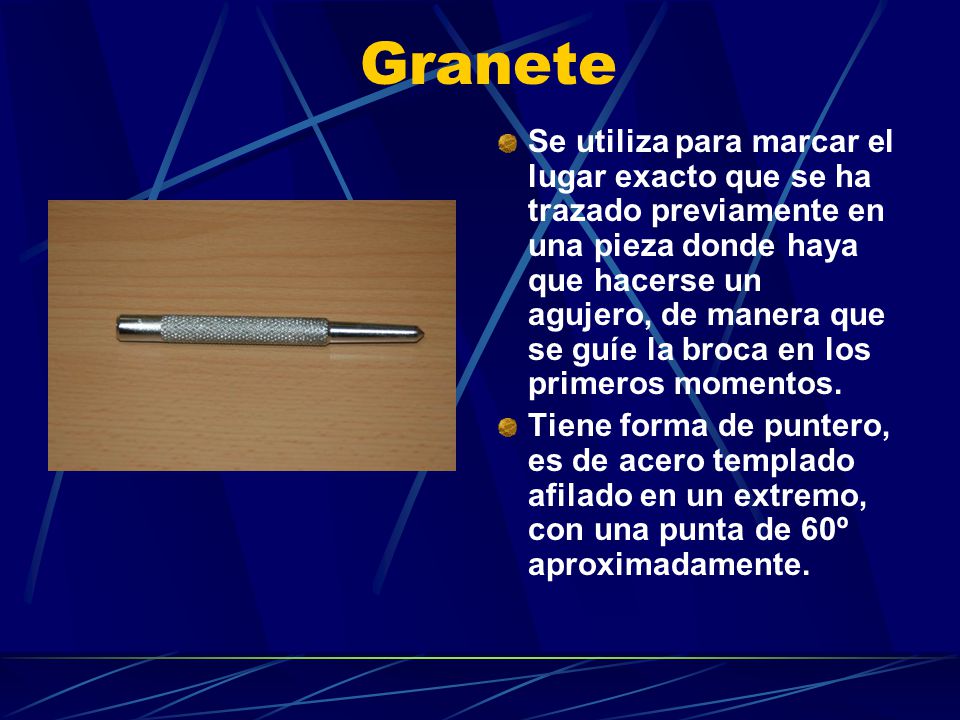

40 Granete Se utiliza para marcar el lugar exacto que se ha trazado previamente en una pieza donde haya que hacerse un agujero, de manera que se guíe la broca en los primeros momentos. Tiene forma de puntero, es de acero templado afilado en un extremo, con una punta de 60º aproximadamente.

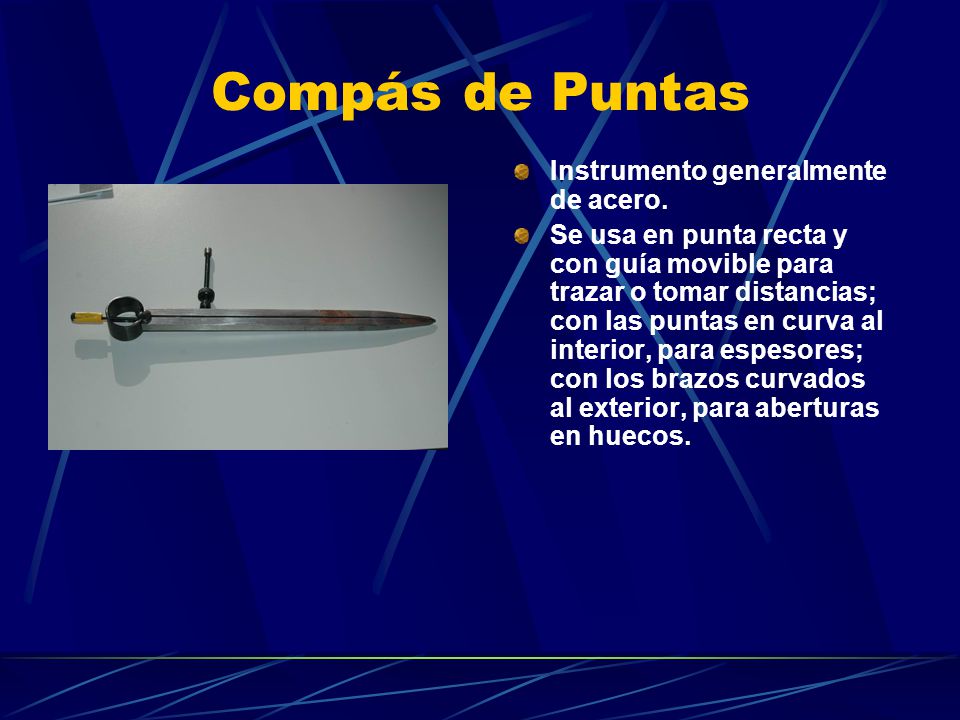

41 Compás de Puntas Instrumento generalmente de acero.
Se usa en punta recta y con guía movible para trazar o tomar distancias; con las puntas en curva al interior, para espesores; con los brazos curvados al exterior, para aberturas en huecos.
