Consistencia de la Mezcla de Concreto: Prueba de Revenimiento.

Presentación del tema: "Consistencia de la Mezcla de Concreto: Prueba de Revenimiento."— Transcripción de la presentación:

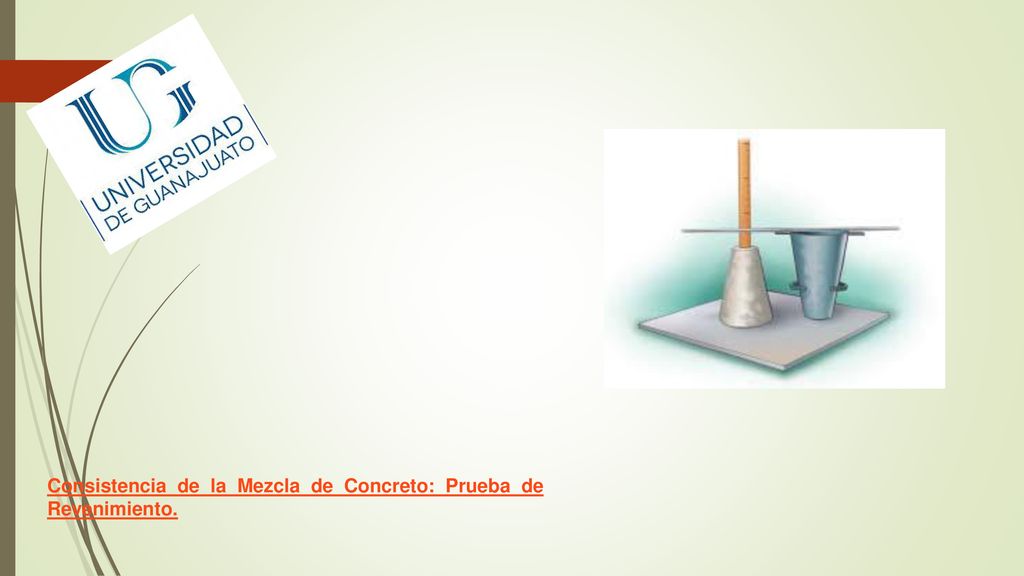

1 Consistencia de la Mezcla de Concreto: Prueba de Revenimiento.

2 Consistencia de la Mezcla de Concreto: Prueba de Revenimiento.
Una vez elaborada la mezcla de concreto, se debe evaluar la consistencia de la misma, esta evaluación consiste en medir que tan aguada es la mezcla, si ésta consistencia es aceptable para el trabajo por realizar se prosigue, de otra manera se deben hacer correcciones antes de emplear la mezcla en la obra.

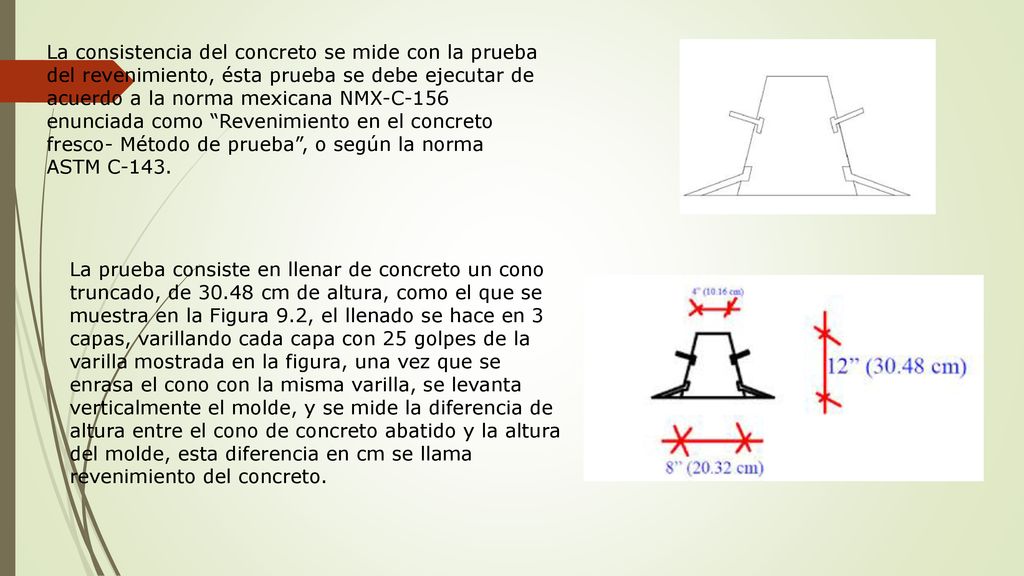

3 La consistencia del concreto se mide con la prueba del revenimiento, ésta prueba se debe ejecutar de acuerdo a la norma mexicana NMX-C-156 enunciada como “Revenimiento en el concreto fresco- Método de prueba”, o según la norma ASTM C-143. La prueba consiste en llenar de concreto un cono truncado, de cm de altura, como el que se muestra en la Figura 9.2, el llenado se hace en 3 capas, varillando cada capa con 25 golpes de la varilla mostrada en la figura, una vez que se enrasa el cono con la misma varilla, se levanta verticalmente el molde, y se mide la diferencia de altura entre el cono de concreto abatido y la altura del molde, esta diferencia en cm se llama revenimiento del concreto.

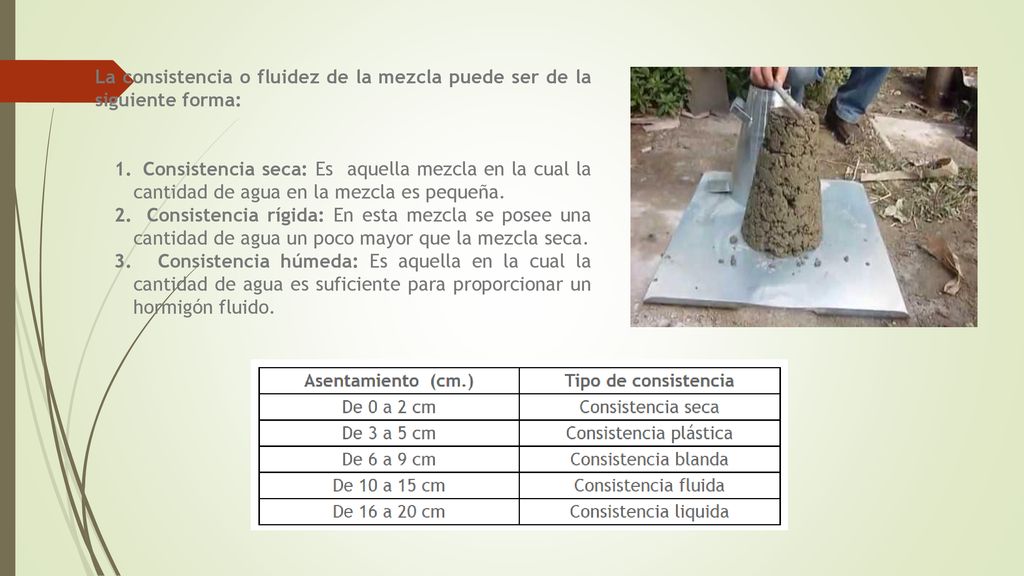

4 La consistencia o fluidez de la mezcla puede ser de la siguiente forma:
1.     Consistencia seca: Es  aquella mezcla en la cual la cantidad de agua en la mezcla es pequeña. 2.     Consistencia rígida: En esta mezcla se posee una cantidad de agua un poco mayor que la mezcla seca. 3.     Consistencia húmeda: Es aquella en la cual la cantidad de agua es suficiente para proporcionar un hormigón fluido.

5 Algunos revenimientos considerados como normales en concretos de tipo estructural pueden variar entre 5 y 10 cm, revenimientos altos podrían ser de cm, y revenimientos bajos podrían ser menores de 5 cm.  El revenimiento del concreto se fija dependiendo entonces del tipo de elemento a colar y de la trabajabilidad que se requiere. Normalmente se acepta una variación en la medición del revenimiento  ya  sea  en  más  o  en  menos,  por  ejemplo,  la  norma  NMX-C-155  “Concreto hidráulico- Especificaciones”, señala las siguientes tolerancias: ± 1.5 cm si el revenimiento es menor de 5 cm, ± 2.5 cm si el revenimiento se encuentra entre 5 y 10 cm, y ± 3.5 cm si el revenimiento es mayor a 10 cm.

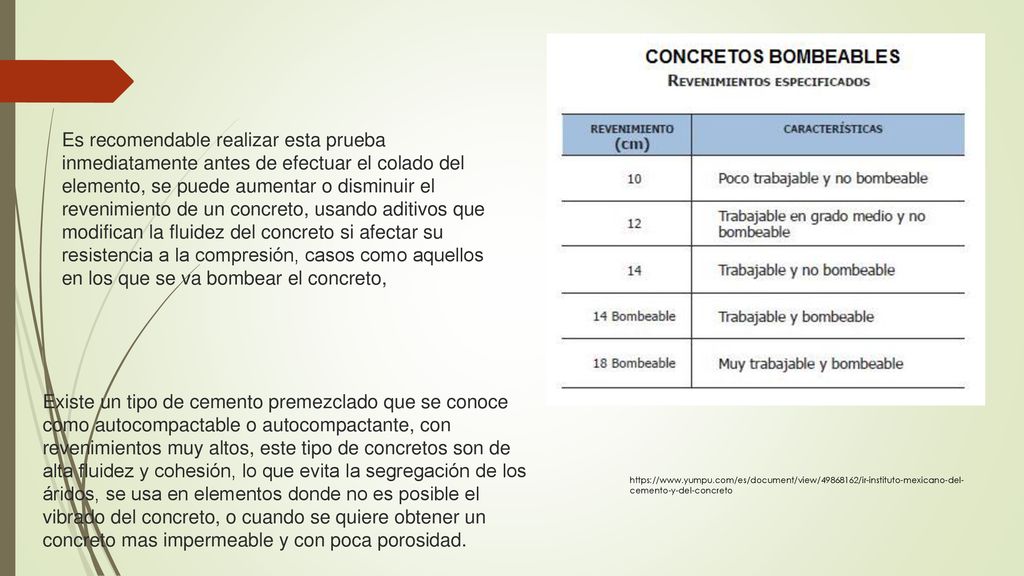

6 Es recomendable realizar esta prueba inmediatamente antes de efectuar el colado del elemento, se puede aumentar o disminuir el revenimiento de un concreto, usando aditivos que modifican la fluidez del concreto si afectar su resistencia a la compresión, casos como aquellos en los que se va bombear el concreto, Existe un tipo de cemento premezclado que se conoce como autocompactable o autocompactante, con revenimientos muy altos, este tipo de concretos son de alta fluidez y cohesión, lo que evita la segregación de los áridos, se usa en elementos donde no es posible el vibrado del concreto, o cuando se quiere obtener un concreto mas impermeable y con poca porosidad.

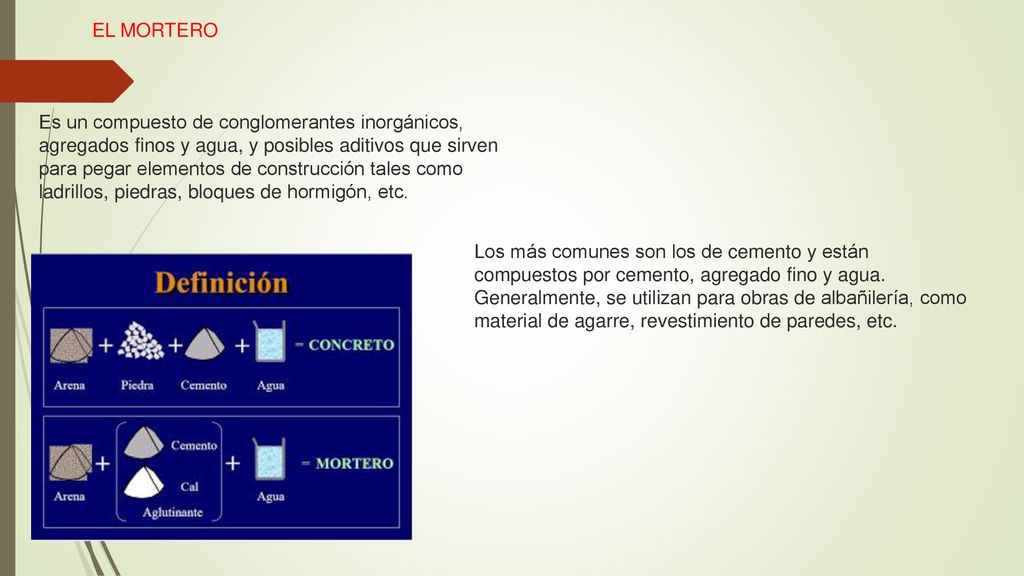

7 EL MORTERO Es un compuesto de conglomerantes inorgánicos, agregados finos y agua, y posibles aditivos que sirven para pegar elementos de construcción tales como ladrillos, piedras, bloques de hormigón, etc.  Los más comunes son los de cemento y están compuestos por cemento, agregado fino y agua. Generalmente, se utilizan para obras de albañilería, como material de agarre, revestimiento de paredes, etc.

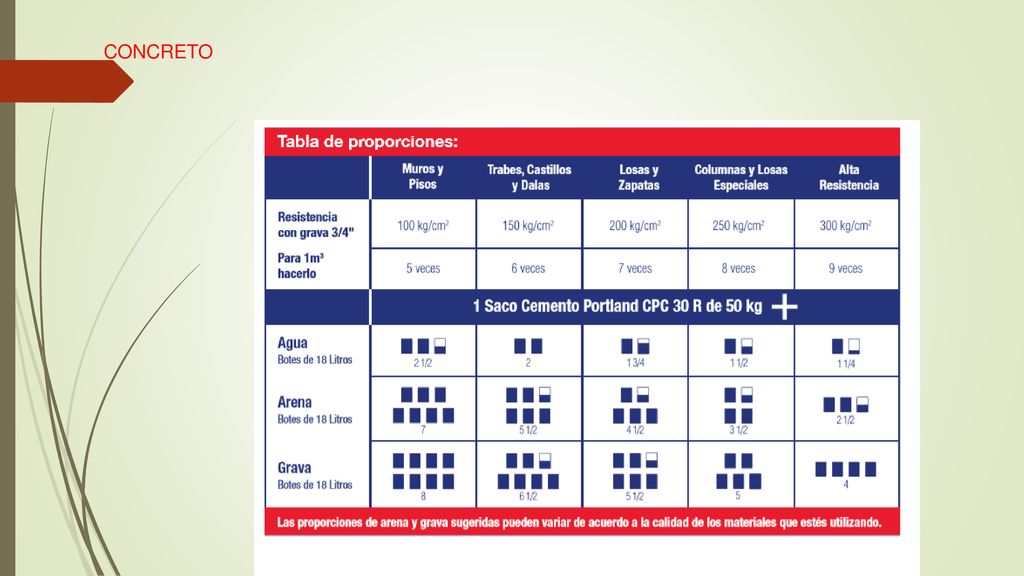

8 CONCRETO
