SISTEMA CONSTRUCTIVO DE CISTERNA. ¿QUÉ ES UNA CISTERNA? La cisterna es un sistema de almacenamiento de agua, en forma de tinaja que se construye enterrada.

Presentación del tema: "SISTEMA CONSTRUCTIVO DE CISTERNA. ¿QUÉ ES UNA CISTERNA? La cisterna es un sistema de almacenamiento de agua, en forma de tinaja que se construye enterrada."— Transcripción de la presentación:

1 SISTEMA CONSTRUCTIVO DE CISTERNA

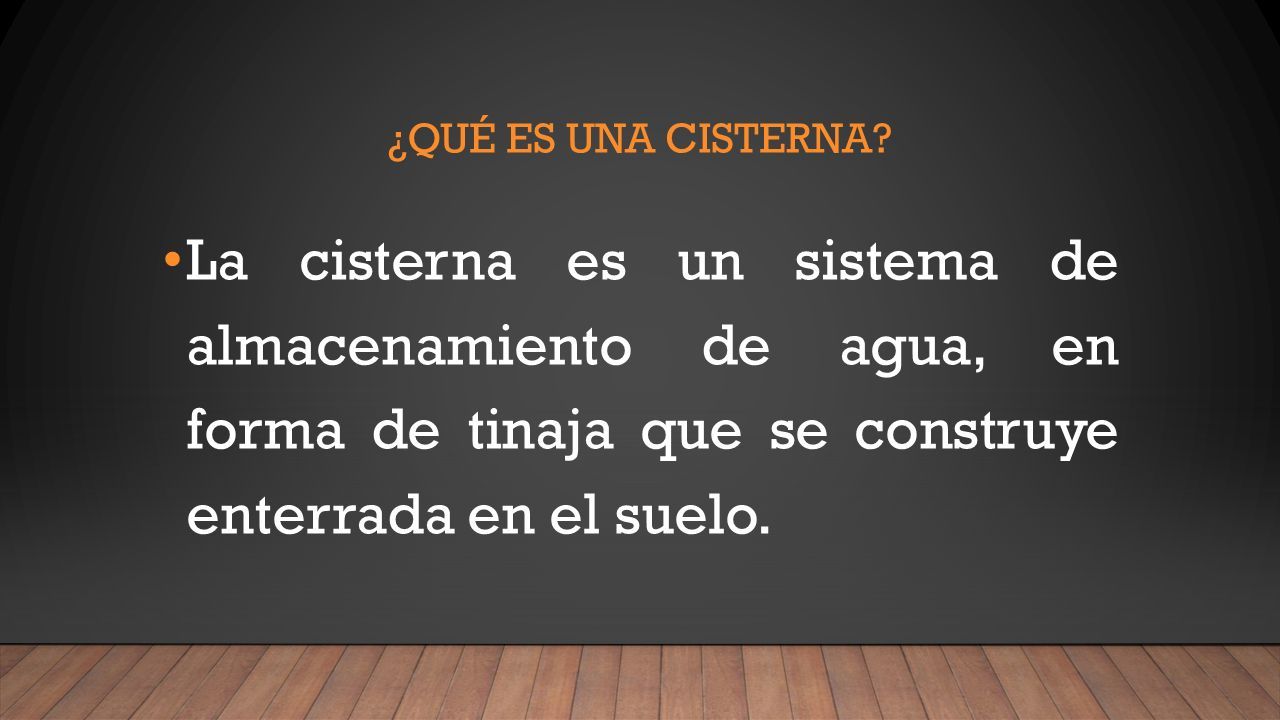

2 ¿QUÉ ES UNA CISTERNA? La cisterna es un sistema de almacenamiento de agua, en forma de tinaja que se construye enterrada en el suelo.

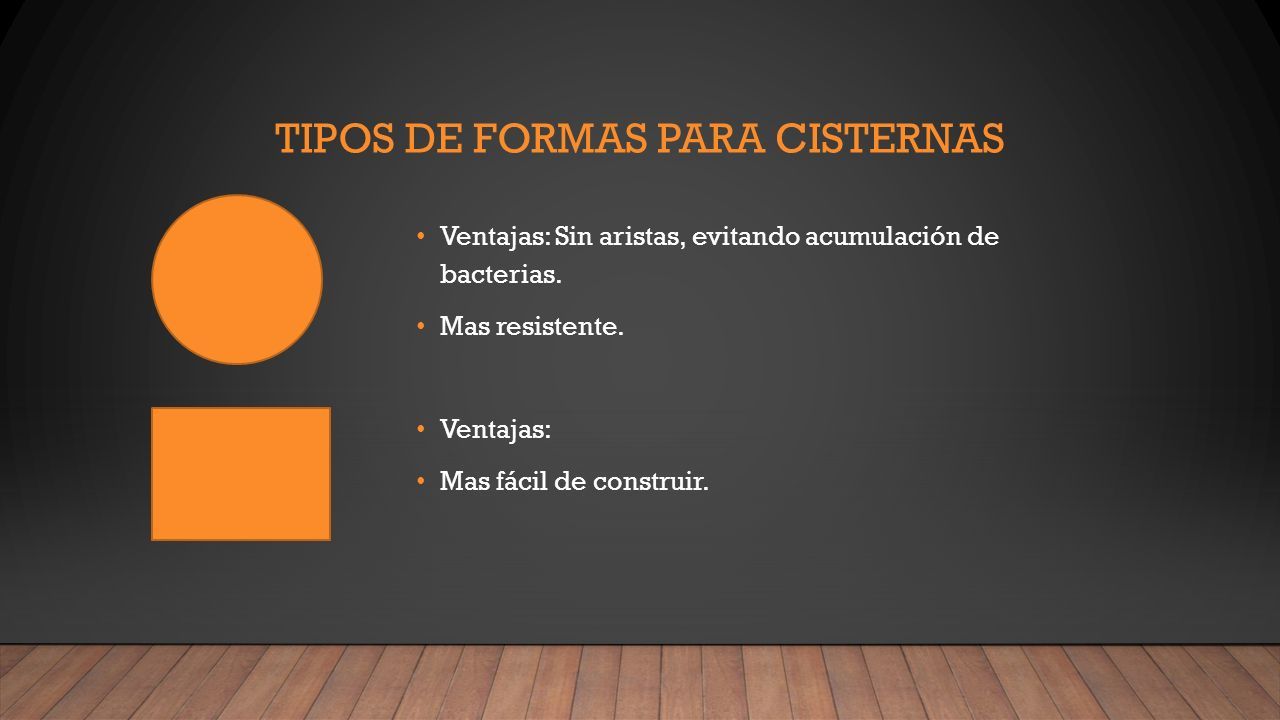

3 TIPOS DE FORMAS PARA CISTERNAS Ventajas: Sin aristas, evitando acumulación de bacterias. Mas resistente. Ventajas: Mas fácil de construir.

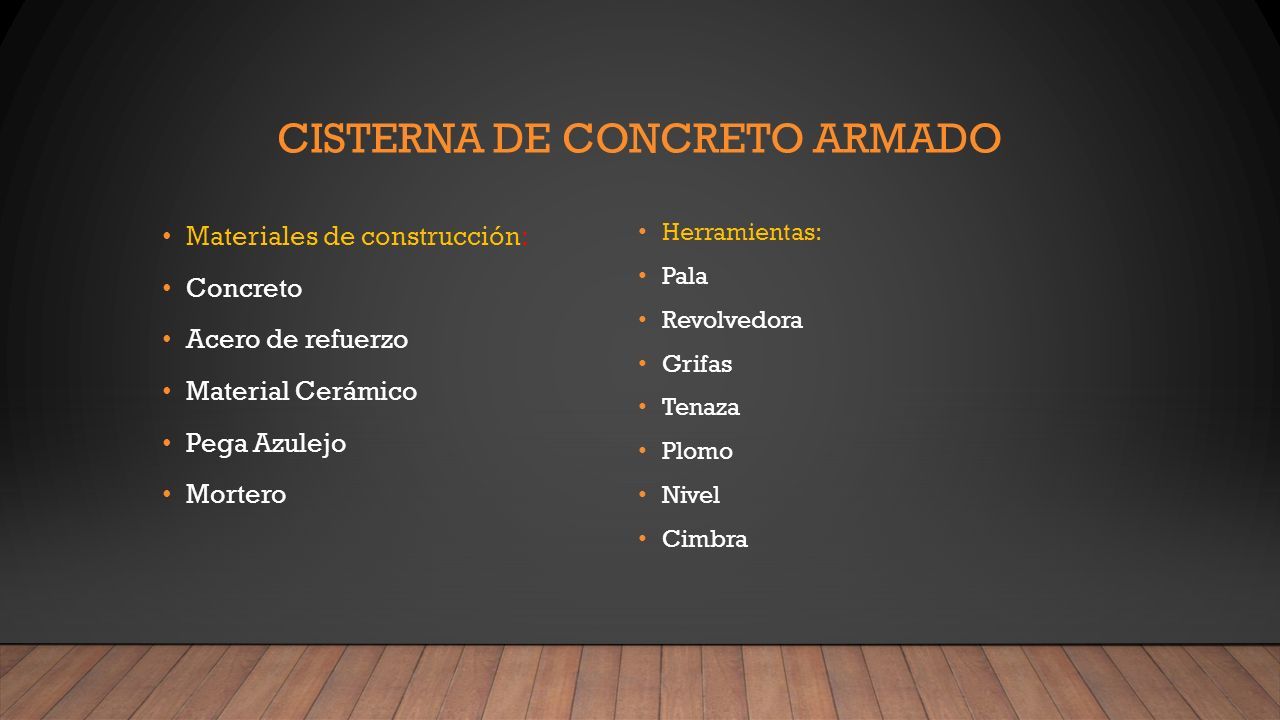

4 CISTERNA DE CONCRETO ARMADO Materiales de construcción: Concreto Acero de refuerzo Material Cerámico Pega Azulejo Mortero Herramientas: Pala Revolvedora Grifas Tenaza Plomo Nivel Cimbra

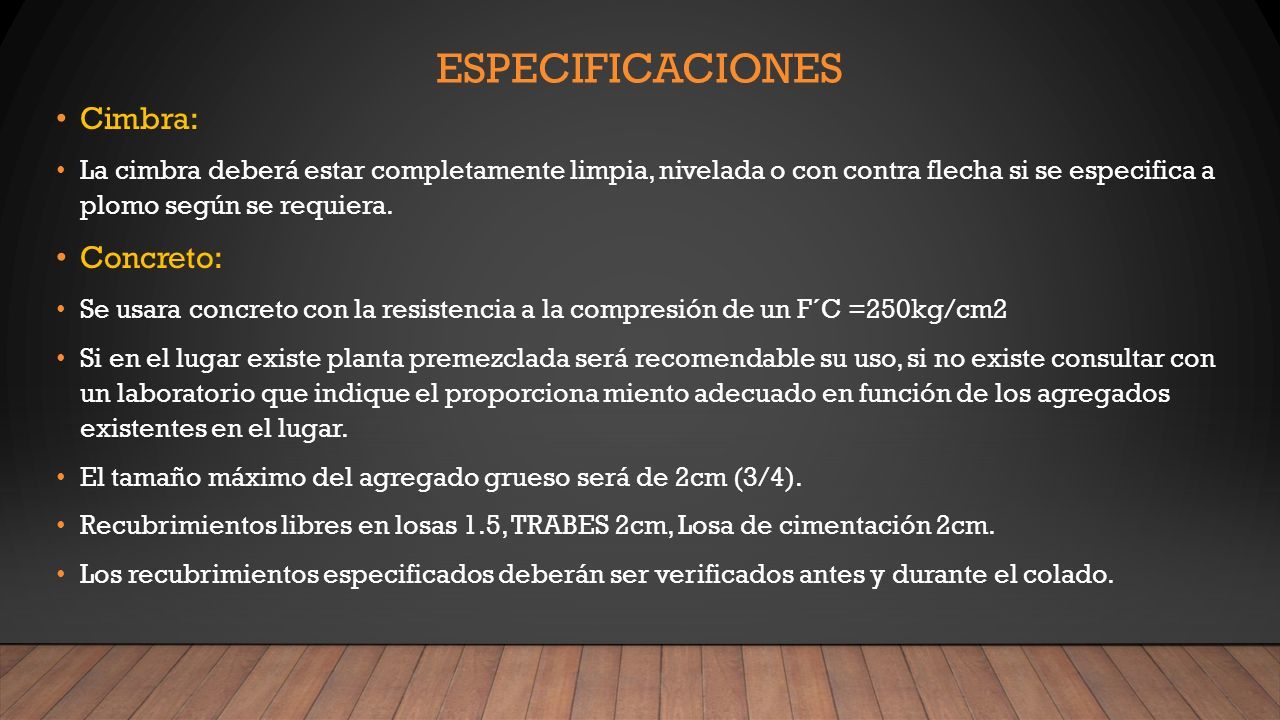

5 ESPECIFICACIONES Cimbra: La cimbra deberá estar completamente limpia, nivelada o con contra flecha si se especifica a plomo según se requiera. Concreto: Se usara concreto con la resistencia a la compresión de un F´C =250kg/cm2 Si en el lugar existe planta premezclada será recomendable su uso, si no existe consultar con un laboratorio que indique el proporciona miento adecuado en función de los agregados existentes en el lugar. El tamaño máximo del agregado grueso será de 2cm (3/4). Recubrimientos libres en losas 1.5, TRABES 2cm, Losa de cimentación 2cm. Los recubrimientos especificados deberán ser verificados antes y durante el colado.

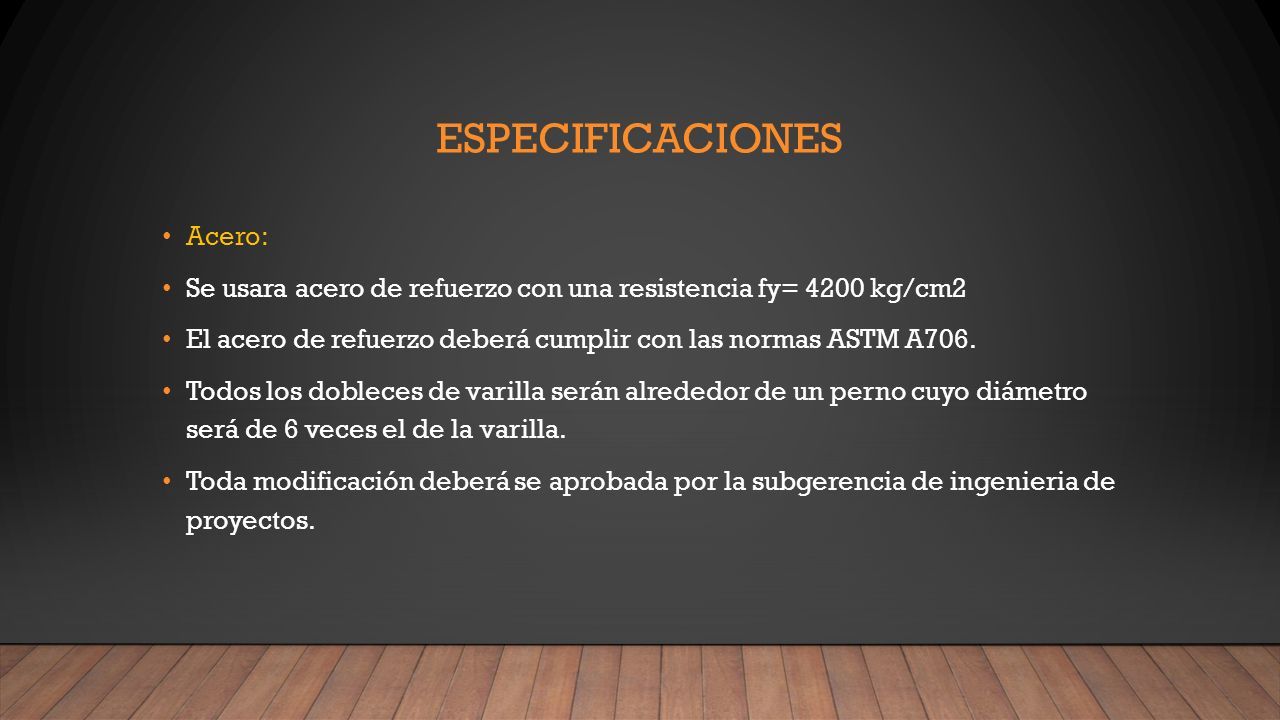

6 ESPECIFICACIONES Acero: Se usara acero de refuerzo con una resistencia fy= 4200 kg/cm2 El acero de refuerzo deberá cumplir con las normas ASTM A706. Todos los dobleces de varilla serán alrededor de un perno cuyo diámetro será de 6 veces el de la varilla. Toda modificación deberá se aprobada por la subgerencia de ingenieria de proyectos.

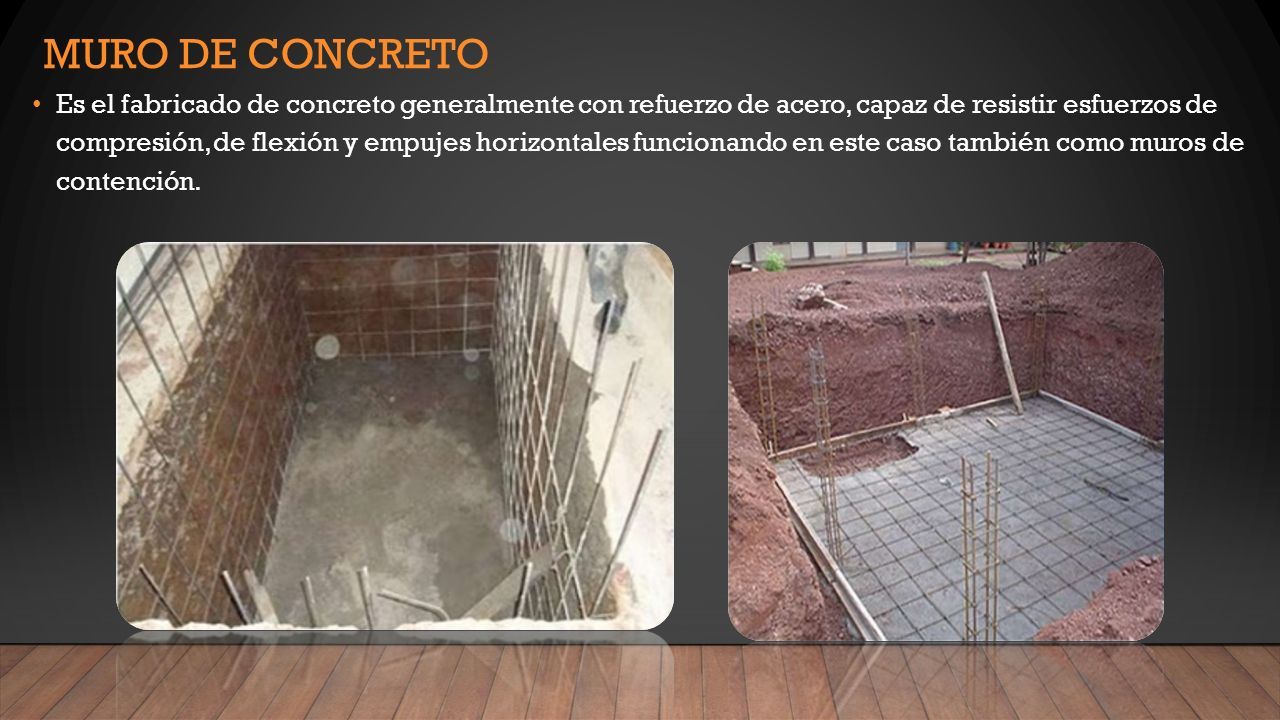

7 MURO DE CONCRETO Es el fabricado de concreto generalmente con refuerzo de acero, capaz de resistir esfuerzos de compresión, de flexión y empujes horizontales funcionando en este caso también como muros de contención.

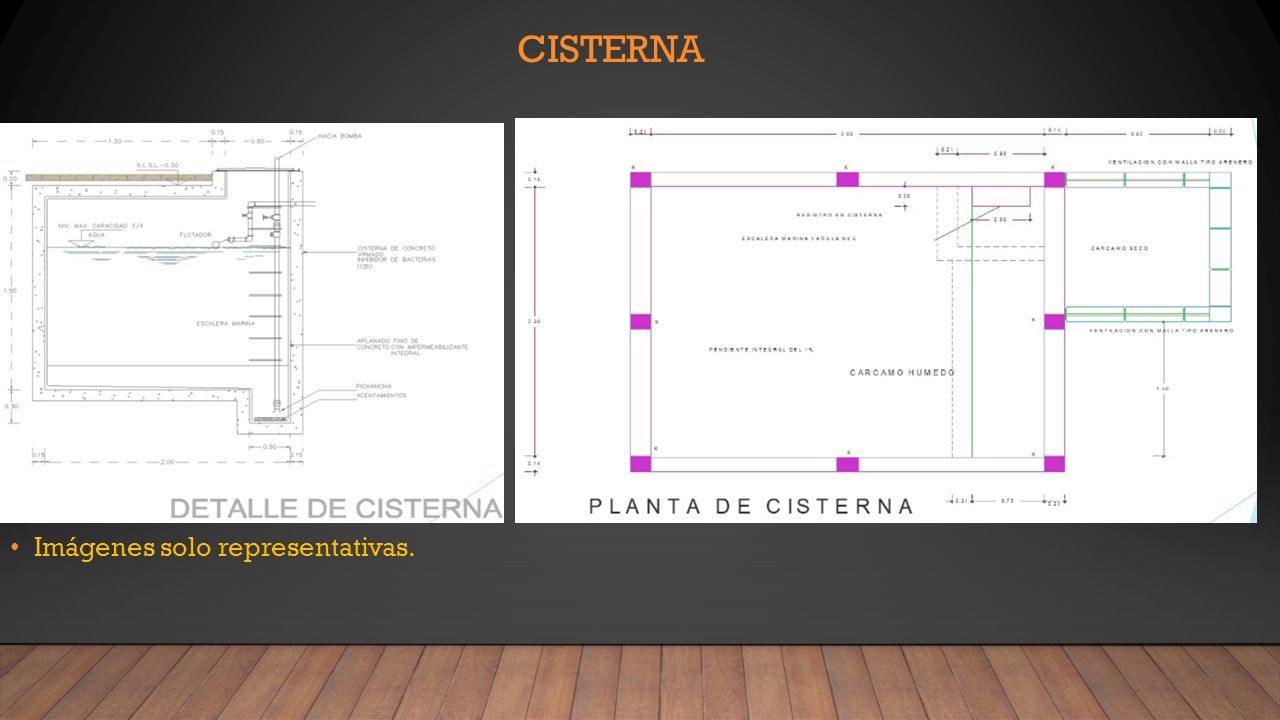

8 CISTERNA Imágenes solo representativas.

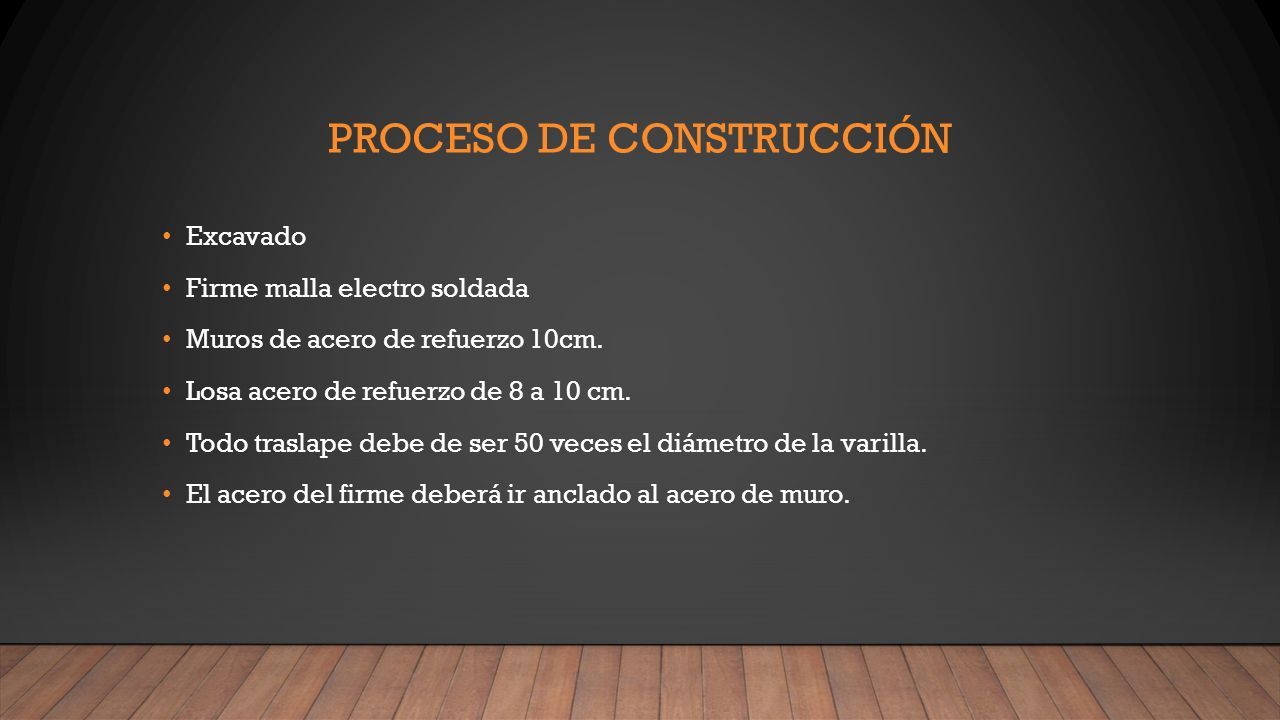

9 PROCESO DE CONSTRUCCIÓN Excavado Firme malla electro soldada Muros de acero de refuerzo 10cm. Losa acero de refuerzo de 8 a 10 cm. Todo traslape debe de ser 50 veces el diámetro de la varilla. El acero del firme deberá ir anclado al acero de muro.

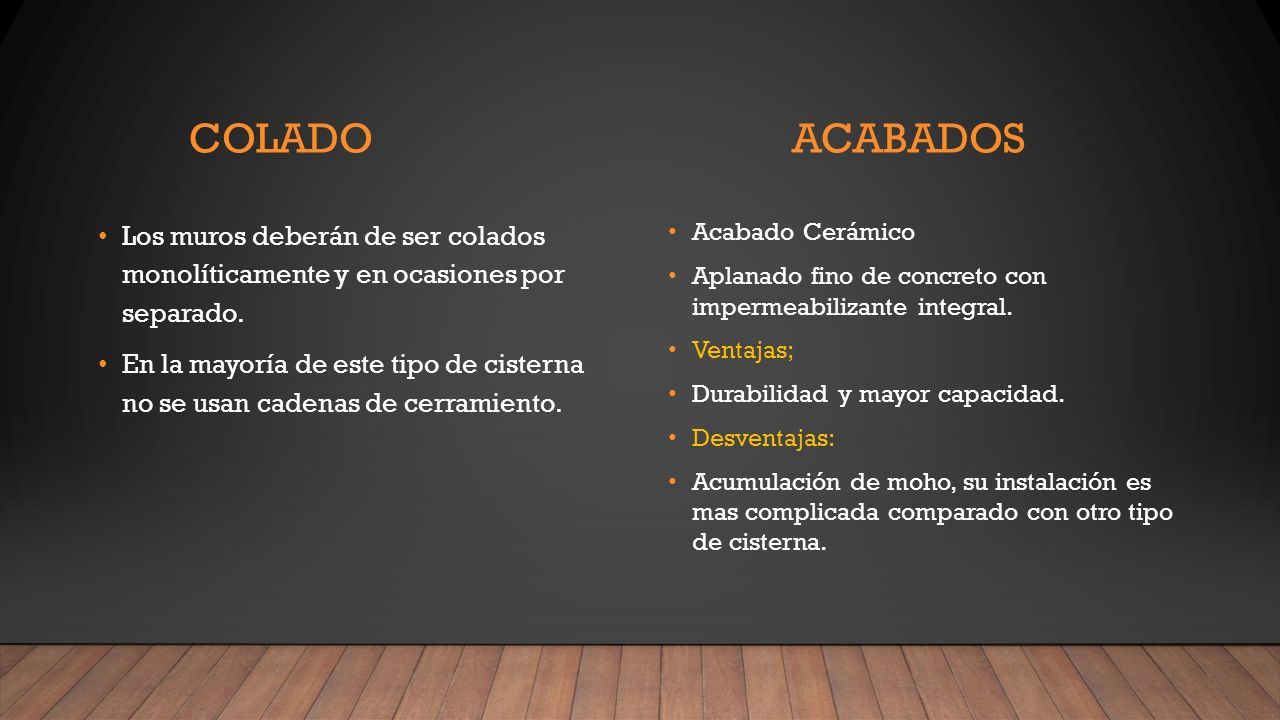

10 COLADO Los muros deberán de ser colados monolíticamente y en ocasiones por separado. En la mayoría de este tipo de cisterna no se usan cadenas de cerramiento. ACABADOS Acabado Cerámico Aplanado fino de concreto con impermeabilizante integral. Ventajas; Durabilidad y mayor capacidad. Desventajas: Acumulación de moho, su instalación es mas complicada comparado con otro tipo de cisterna.

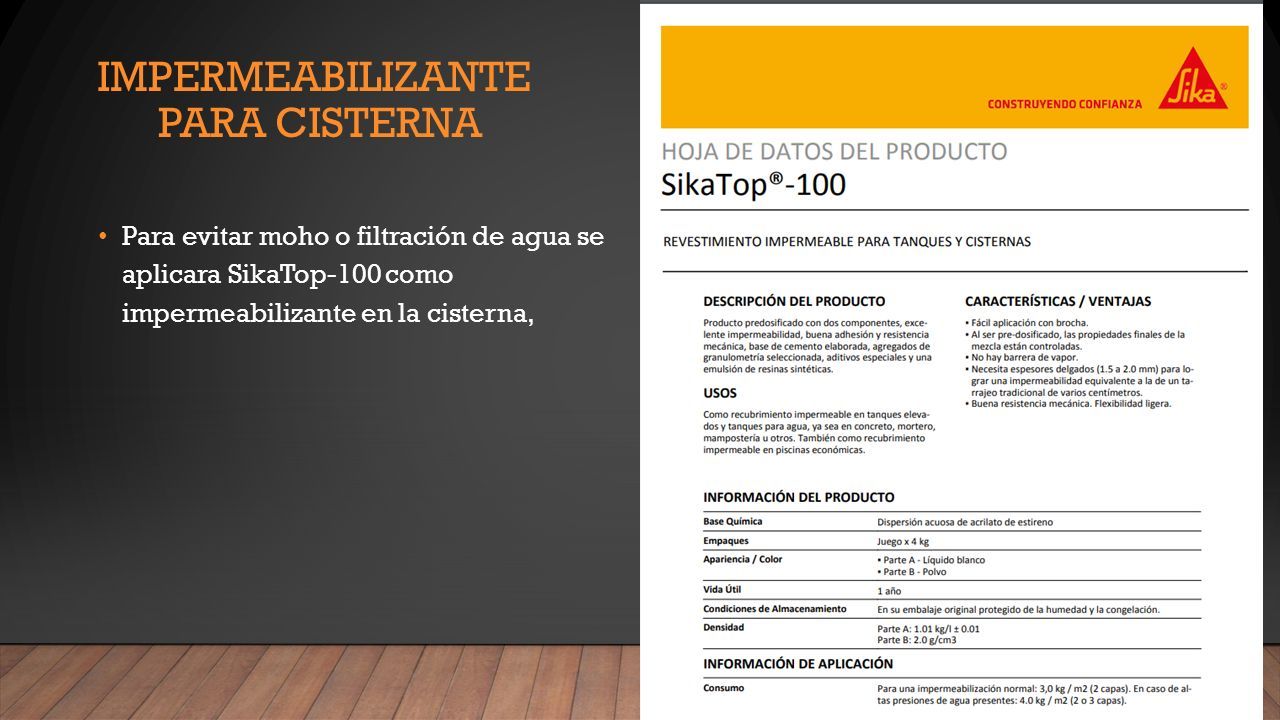

11 IMPERMEABILIZANTE PARA CISTERNA Para evitar moho o filtración de agua se aplicara SikaTop-100 como impermeabilizante en la cisterna,

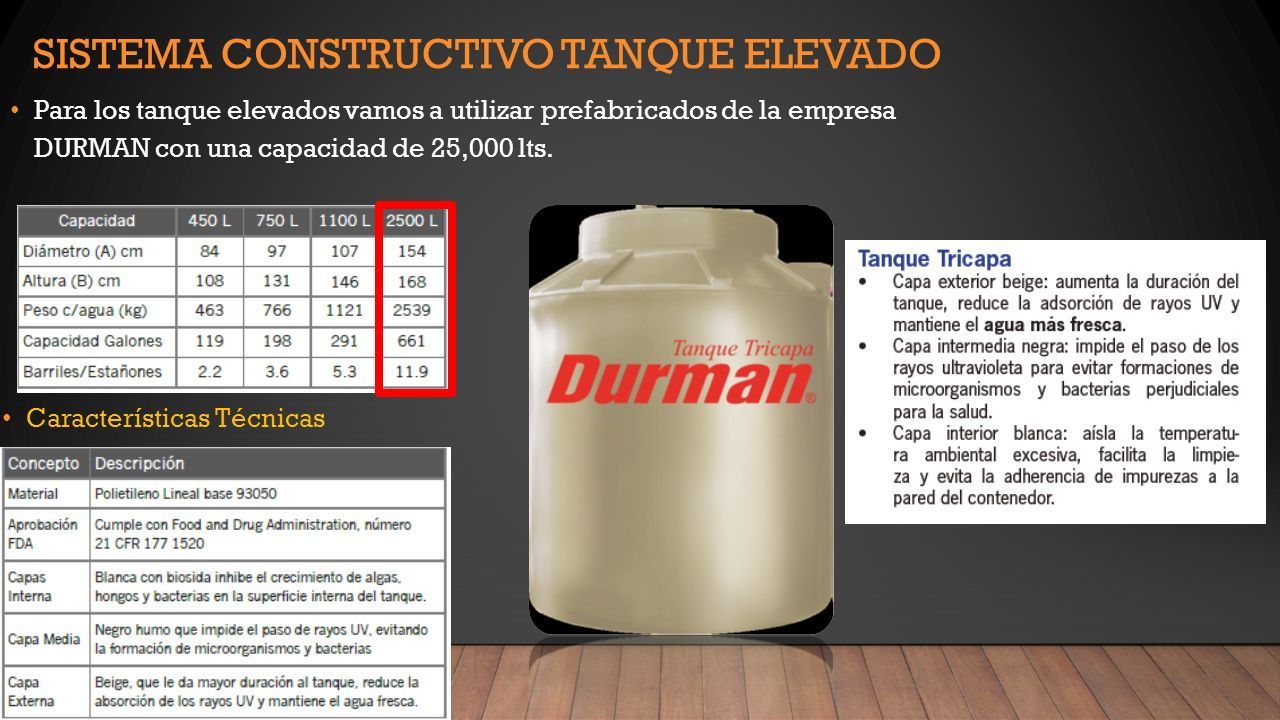

12 SISTEMA CONSTRUCTIVO TANQUE ELEVADO Para los tanque elevados vamos a utilizar prefabricados de la empresa DURMAN con una capacidad de 25,000 lts. Características Técnicas

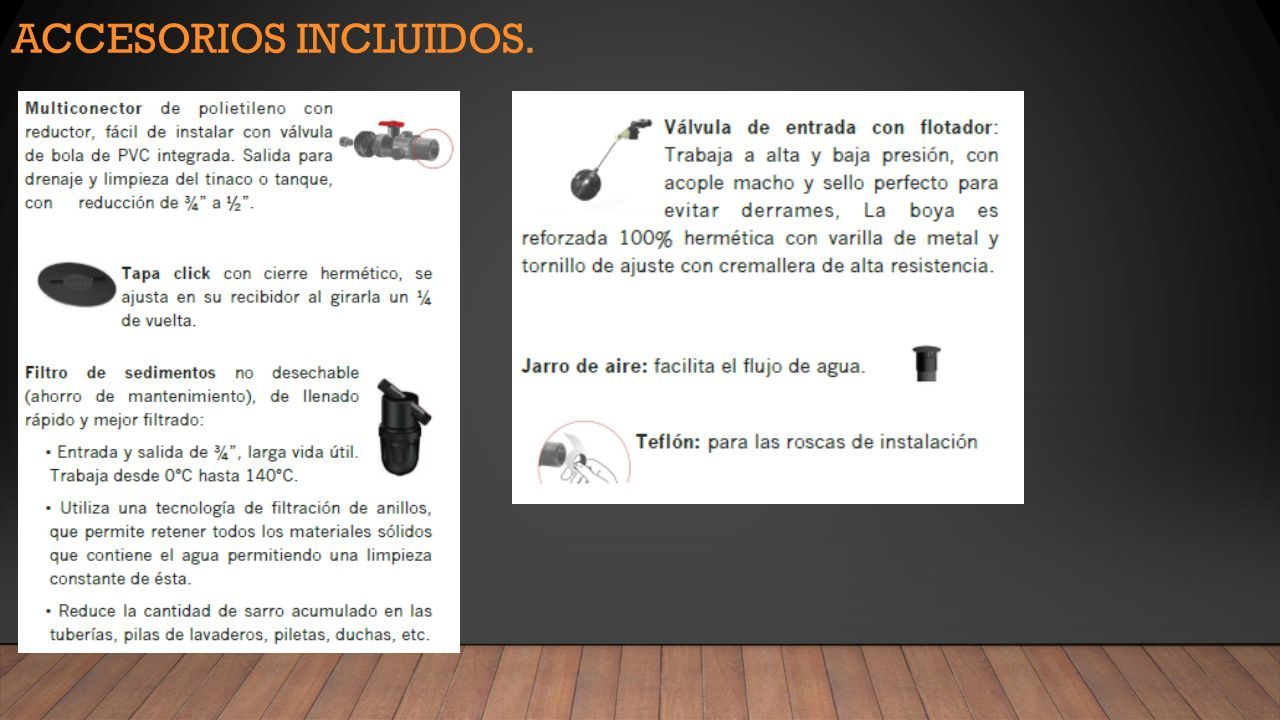

13 ACCESORIOS INCLUIDOS.

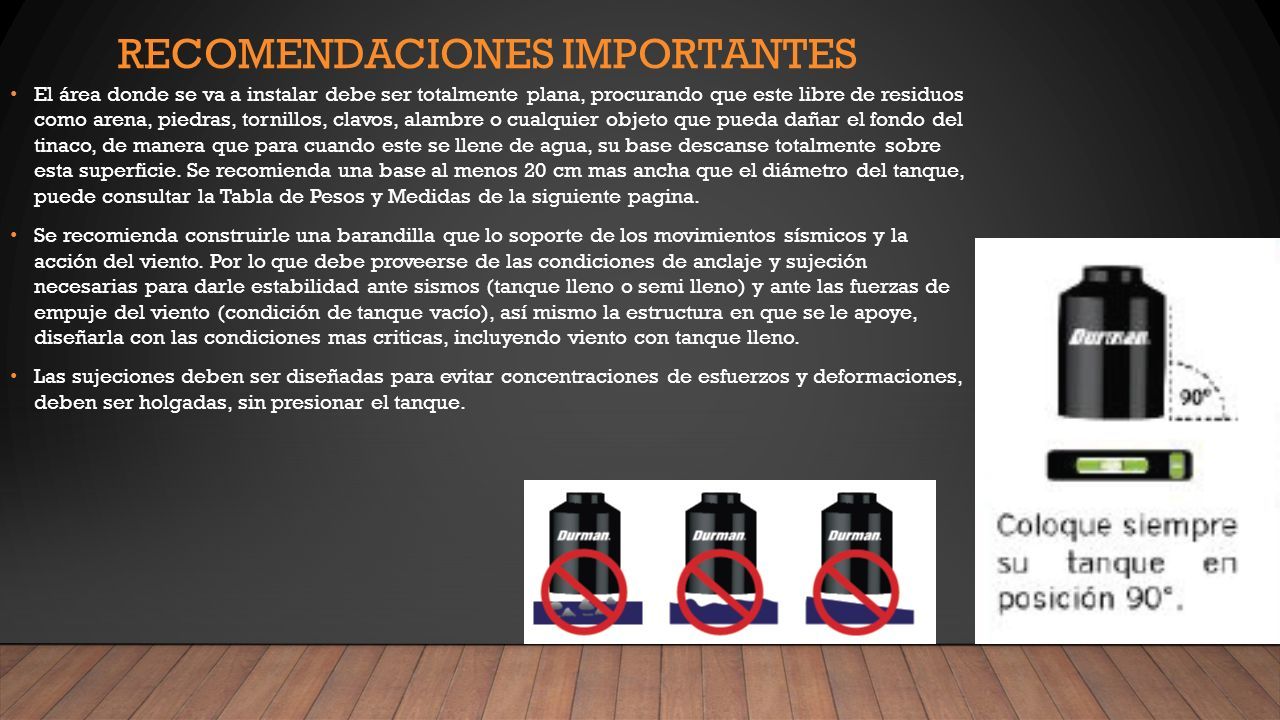

14 RECOMENDACIONES IMPORTANTES El área donde se va a instalar debe ser totalmente plana, procurando que este libre de residuos como arena, piedras, tornillos, clavos, alambre o cualquier objeto que pueda dañar el fondo del tinaco, de manera que para cuando este se llene de agua, su base descanse totalmente sobre esta superficie. Se recomienda una base al menos 20 cm mas ancha que el diámetro del tanque, puede consultar la Tabla de Pesos y Medidas de la siguiente pagina. Se recomienda construirle una barandilla que lo soporte de los movimientos sísmicos y la acción del viento. Por lo que debe proveerse de las condiciones de anclaje y sujeción necesarias para darle estabilidad ante sismos (tanque lleno o semi lleno) y ante las fuerzas de empuje del viento (condición de tanque vacío), así mismo la estructura en que se le apoye, diseñarla con las condiciones mas criticas, incluyendo viento con tanque lleno. Las sujeciones deben ser diseñadas para evitar concentraciones de esfuerzos y deformaciones, deben ser holgadas, sin presionar el tanque.

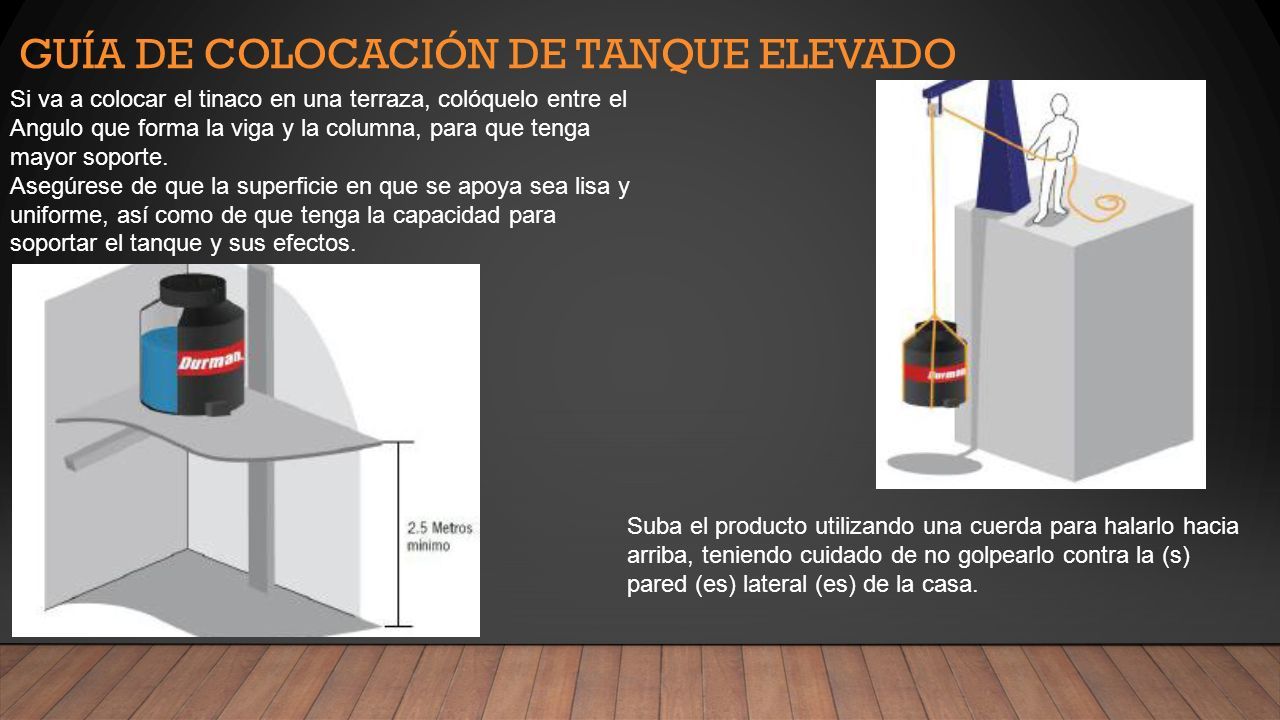

15 GUÍA DE COLOCACIÓN DE TANQUE ELEVADO Si va a colocar el tinaco en una terraza, colóquelo entre el Angulo que forma la viga y la columna, para que tenga mayor soporte. Asegúrese de que la superficie en que se apoya sea lisa y uniforme, así como de que tenga la capacidad para soportar el tanque y sus efectos. Suba el producto utilizando una cuerda para halarlo hacia arriba, teniendo cuidado de no golpearlo contra la (s) pared (es) lateral (es) de la casa.

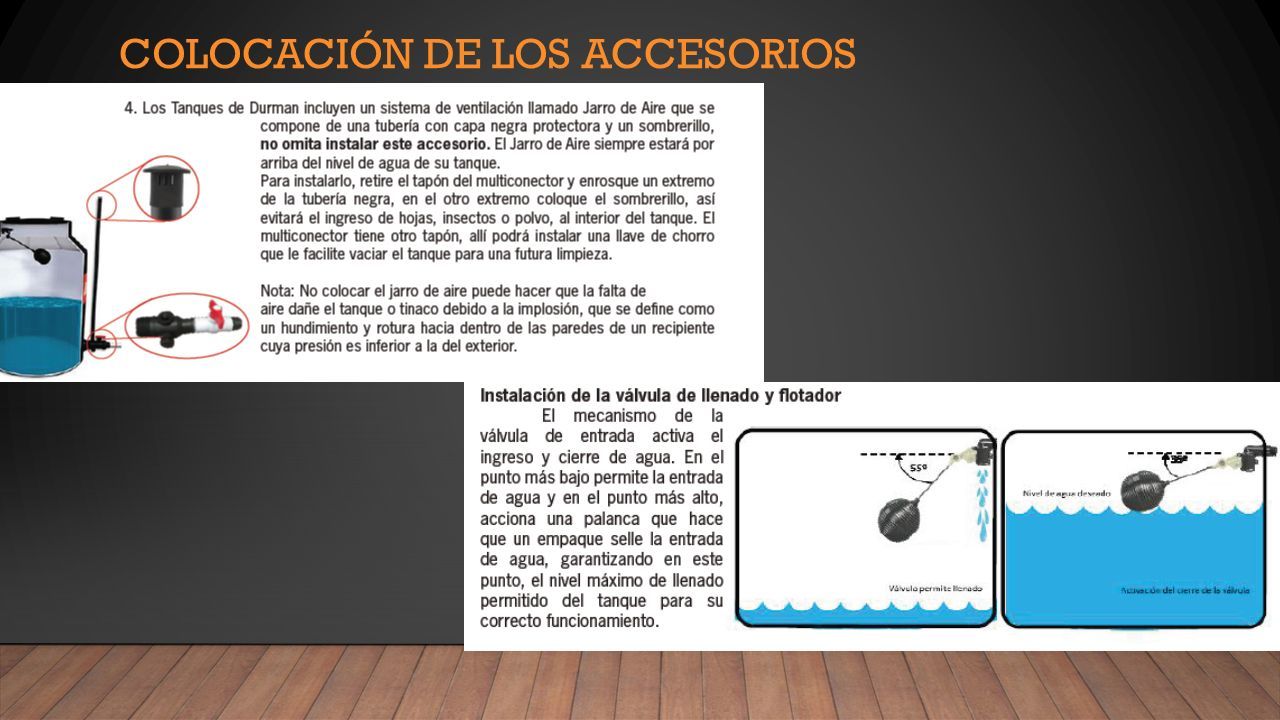

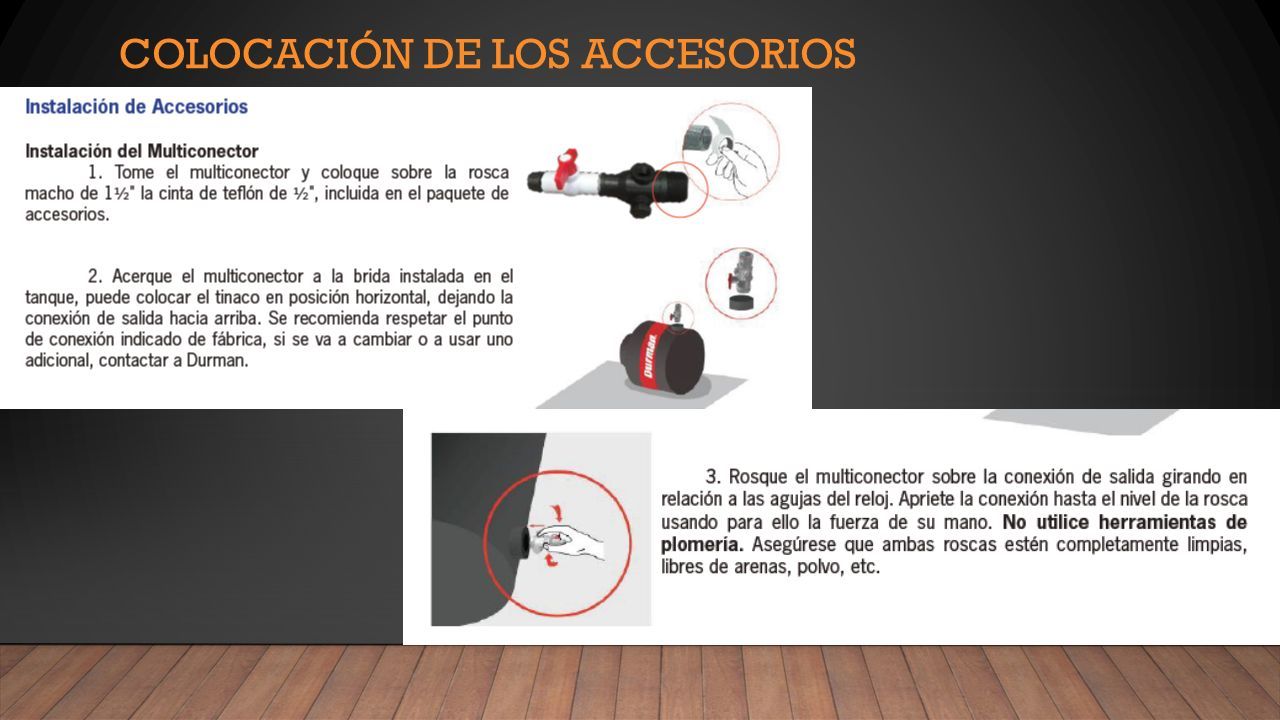

16 COLOCACIÓN DE LOS ACCESORIOS

17

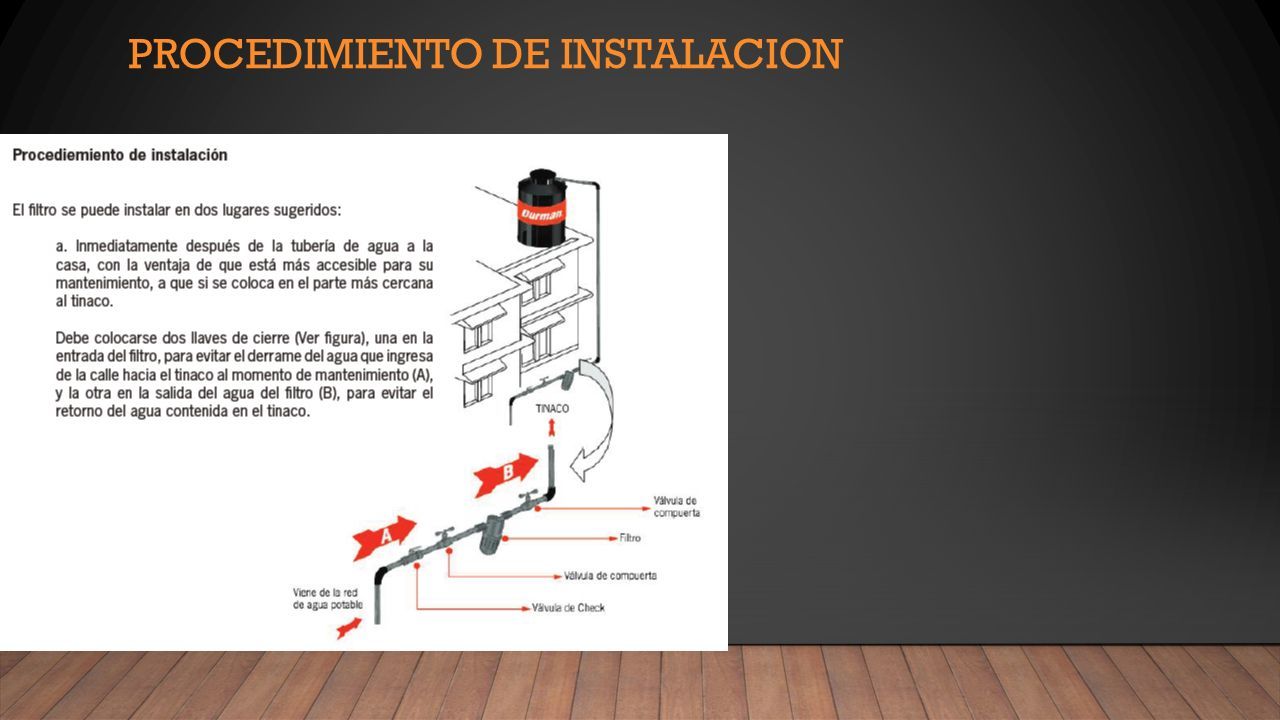

18 PROCEDIMIENTO DE INSTALACION
