Sistemas Estructurales

Presentación del tema: "Sistemas Estructurales"— Transcripción de la presentación:

1 Sistemas Estructurales

2 Básicamente tenemos cuatro tipos de sistemas estructurales: 1

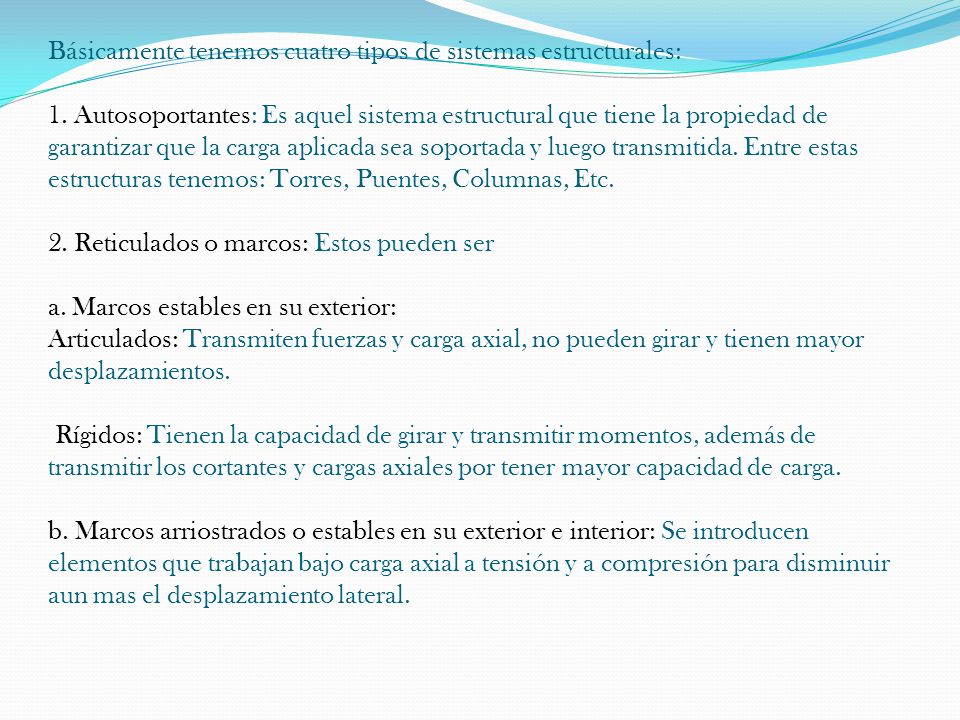

Básicamente tenemos cuatro tipos de sistemas estructurales: 1. Autosoportantes: Es aquel sistema estructural que tiene la propiedad de garantizar que la carga aplicada sea soportada y luego transmitida. Entre estas estructuras tenemos: Torres, Puentes, Columnas, Etc. 2. Reticulados o marcos: Estos pueden ser a. Marcos estables en su exterior: Articulados: Transmiten fuerzas y carga axial, no pueden girar y tienen mayor desplazamientos. Rígidos: Tienen la capacidad de girar y transmitir momentos, además de transmitir los cortantes y cargas axiales por tener mayor capacidad de carga. b. Marcos arriostrados o estables en su exterior e interior: Se introducen elementos que trabajan bajo carga axial a tensión y a compresión para disminuir aun mas el desplazamiento lateral.

3 3. Cajón o muros: básicamente el sistema estructural esta compuesto por elementos de área, en pocas palabras podemos decir que se desarrollara una resistencia a cortante utilizando armónicamente los muros y las losas como elementos colectores y distribuidores. El único problema que no se pueden cubrir grandes claros sin utilizar arriostres laterales. Tipos de muros de cortes: a. Muros de madera: Esqueleto, su función es para garantizar la distribución del la carga en ambas direcciones. La cubierta absorbe la fuerza a cortante en los conectores (Clavos, Tornillos y Pernos), recordemos que aquí es donde se presentan las falla y estas son por extracción de los mismos conectores. b. Muros de mamposterías: Estos pueden ser de mampostería confinada o mampostería reforzada. Recordemos que este tipo de muros tiene su funcionalidad en la unión armónica de los bloques, el mortero, el concreto y el acero pero esto varia según el sistema.

4 c. Muros de concreto reforzado: Es una combinación del concreto con el acero como refuerzo el cual estará trabajando a cortante las varillas horizontales y a flexión las verticales Sistemas combinados: Se utilizan es los grandes rascacielos, se combina la accion de los muros perimetrales y céntricos o núcleo con los marcos y entramados. Los marcos y entramados toman las cargas gravitacionales (Carga Viva y Muerta) y los muros las cargas laterales (Vientos y Sismos).

5 Clasificación Estructural: 1
Clasificación Estructural: 1. Marcos: Estos pueden ser dúctiles y rígidos. La diferencia entre estos dos tipos es que en los rígidos se forman articulaciones en los nodos lo que hace que pasen de ser rígidos a articulados y mientras que en los dúctiles las articulaciones se forman en las vigas. 2. Muros de Corte. 3. Muros y Marcos Sin Reserva Funcional: no tienen otra forma de transformarse antes de fallar, entre estos tenemos Torres, Tanques y Puentes.
