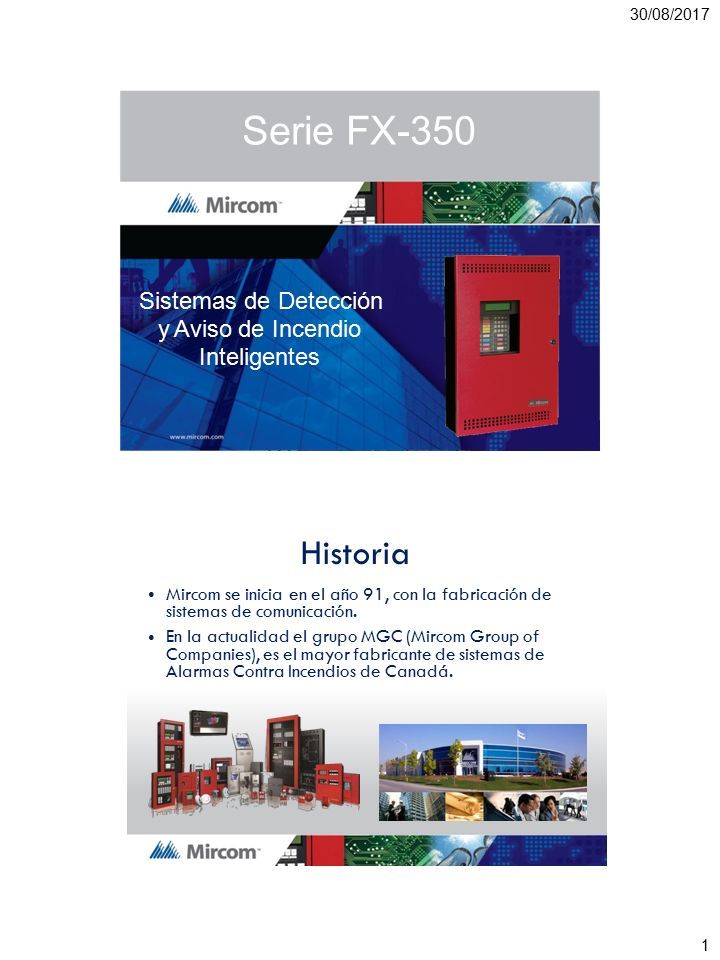

1 30/08/2017 Serie FX-350 Sistemas de Detección y Aviso de Incendio Inteligentes Historia Mircom se inicia en el año 91, con la fabricación de sistemas de comunicación. En la actualidad el grupo MGC (Mircom Group of Companies), es el mayor fabricante de sistemas de Alarmas Contra Incendios de Canadá. 1

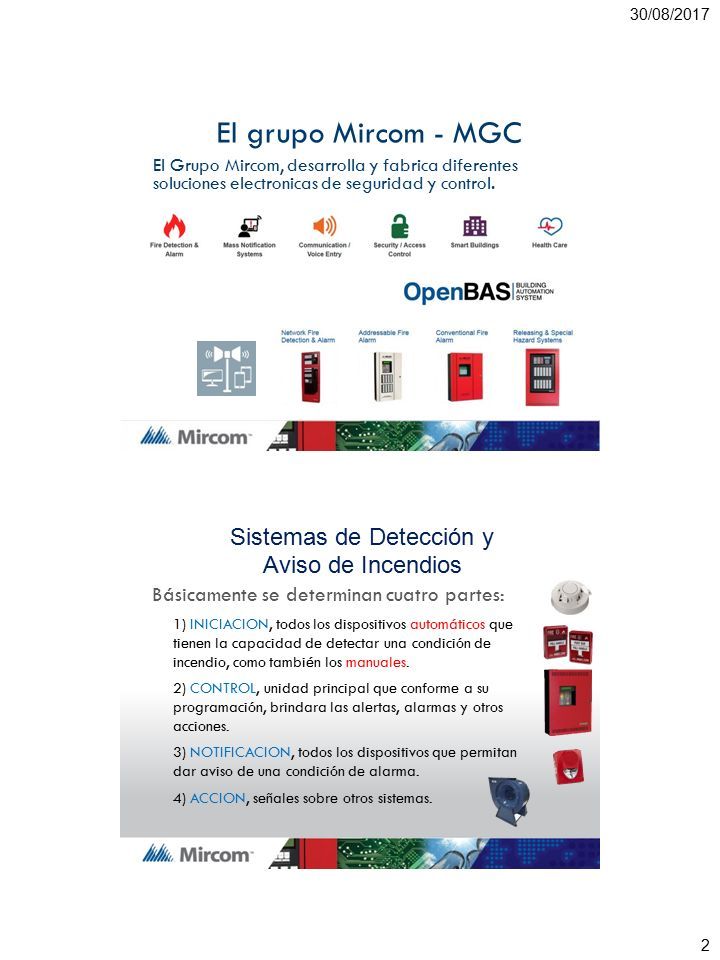

2 30/08/2017 El grupo Mircom - MGC El Grupo Mircom, desarrolla y fabrica diferentes soluciones electronicas de seguridad y control. Sistemas de Detección y Aviso de Incendios Básicamente se determinan cuatro partes: 1) INICIACION, todos los dispositivos automáticos que tienen la capacidad de detectar una condición de incendio, como también los manuales. 2) CONTROL, unidad principal que conforme a su programación, brindara las alertas, alarmas y otros acciones. 3) NOTIFICACION, todos los dispositivos que permitan dar aviso de una condición de alarma. 4) ACCION, señales sobre otros sistemas. 2

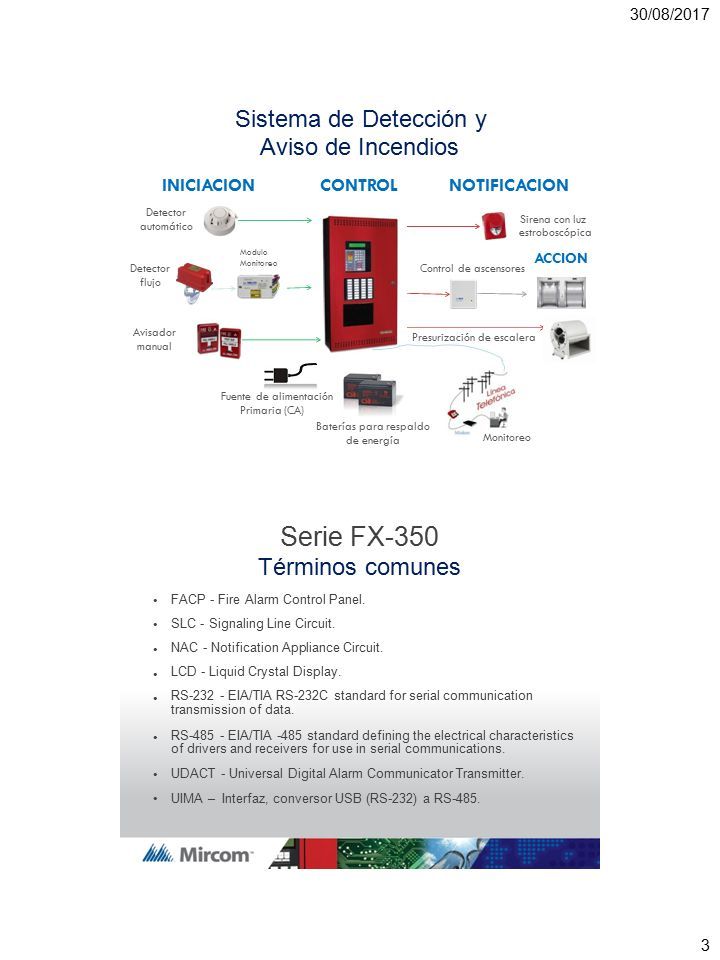

3 30/08/2017 Sistema de Detección y Aviso de Incendios INICIACION Detector automático CONTROLNOTIFICACION Sirena con luz estroboscópica ACCION Modulo Monitoreo Control de ascensores Detector flujo Avisador manual Presurización de escalera Fuente de alimentación Primaria (CA) Baterías para respaldo de energía Monitoreo Serie FX-350 Términos comunes FACP - Fire Alarm Control Panel. SLC - Signaling Line Circuit. NAC - Notification Appliance Circuit. LCD - Liquid Crystal Display. RS-232 - EIA/TIA RS-232C standard for serial communication transmission of data. RS-485 - EIA/TIA -485 standard defining the electrical characteristics of drivers and receivers for use in serial communications. UDACT - Universal Digital Alarm Communicator Transmitter. UIMA – Interfaz, conversor USB (RS-232) a RS-485. 3

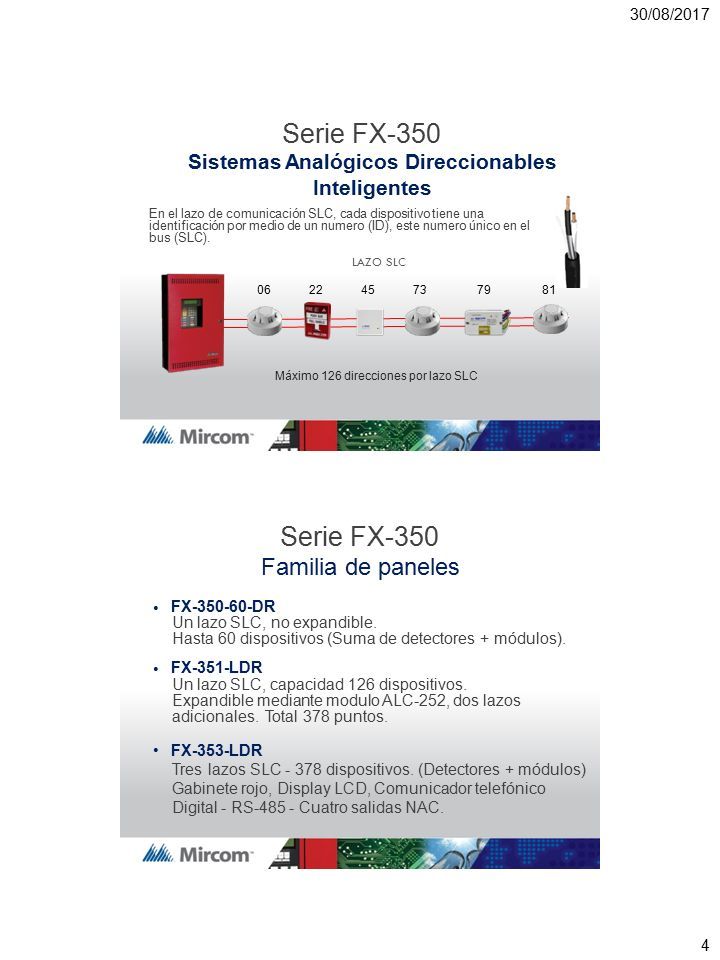

4 30/08/2017 Serie FX-350 Sistemas Analógicos Direccionables Inteligentes En el lazo de comunicación SLC, cada dispositivo tiene una identificación por medio de un numero (ID), este numero único en el bus (SLC). LAZO SLC 0645737981 22 Máximo 126 direcciones por lazo SLC Serie FX-350 Familia de paneles FX-350-60-DR Un lazo SLC, no expandible. Hasta 60 dispositivos (Suma de detectores + módulos). FX-351-LDR Un lazo SLC, capacidad 126 dispositivos. Expandible mediante modulo ALC-252, dos lazos adicionales. Total 378 puntos. FX-353-LDR Tres lazos SLC - 378 dispositivos. (Detectores + módulos) Gabinete rojo, Display LCD, Comunicador telefónico Digital - RS-485 - Cuatro salidas NAC. 4

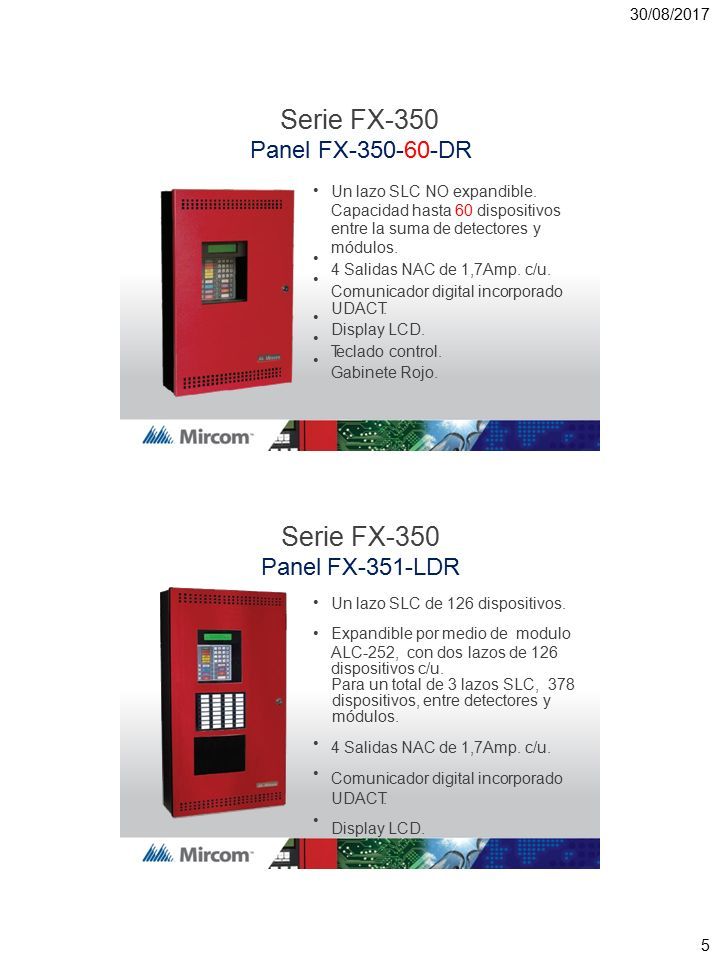

5 30/08/2017 Serie FX-350 Panel FX-350-60-DR Un lazo SLC NO expandible. Capacidad hasta 60 dispositivos entre la suma de detectores y módulos. 4 Salidas NAC de 1,7Amp. c/u. Comunicador digital incorporado UDACT. Display LCD. Teclado control. Gabinete Rojo. Serie FX-350 Panel FX-351-LDR Un lazo SLC de 126 dispositivos. Expandible por medio de modulo ALC-252, con dos lazos de 126 dispositivos c/u. Para un total de 3 lazos SLC, 378 dispositivos, entre detectores y módulos. 4 Salidas NAC de 1,7Amp. c/u. Comunicador digital incorporado UDACT. Display LCD. 5

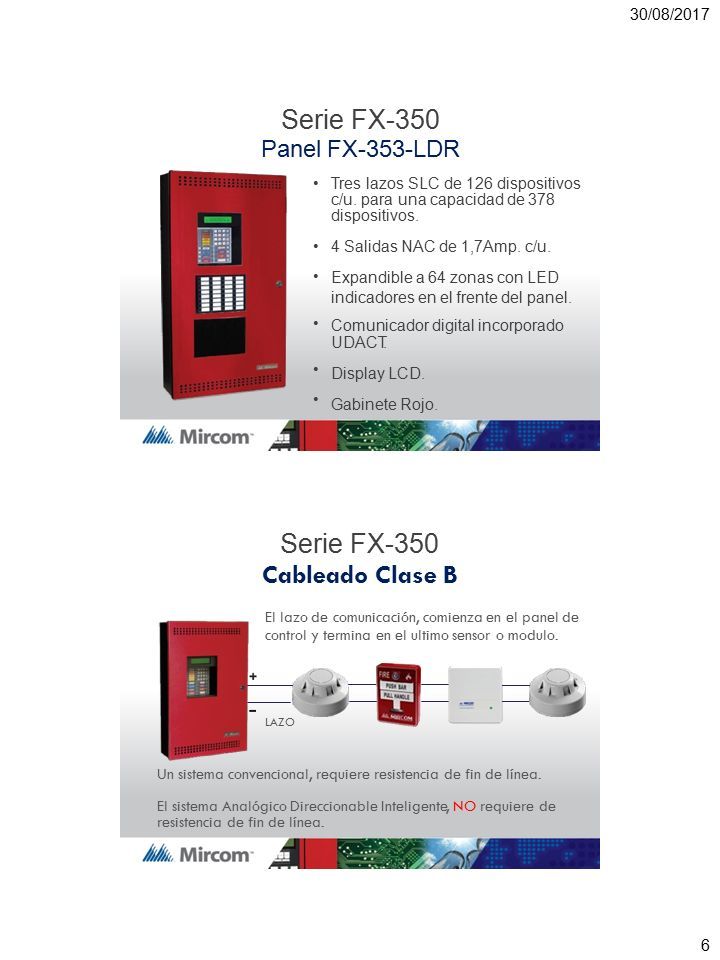

6 30/08/2017 Serie FX-350 Panel FX-353-LDR Tres lazos SLC de 126 dispositivos c/u. para una capacidad de 378 dispositivos. 4 Salidas NAC de 1,7Amp. c/u. Expandible a 64 zonas con LED indicadores en el frente del panel. Comunicador digital incorporado UDACT. Display LCD. Gabinete Rojo. Serie FX-350 Cableado Clase B El lazo de comunicación, comienza en el panel de control y termina en el ultimo sensor o modulo. LAZO Un sistema convencional, requiere resistencia de fin de línea. El sistema Analógico Direccionable Inteligente, NO requiere de resistencia de fin de línea. 6

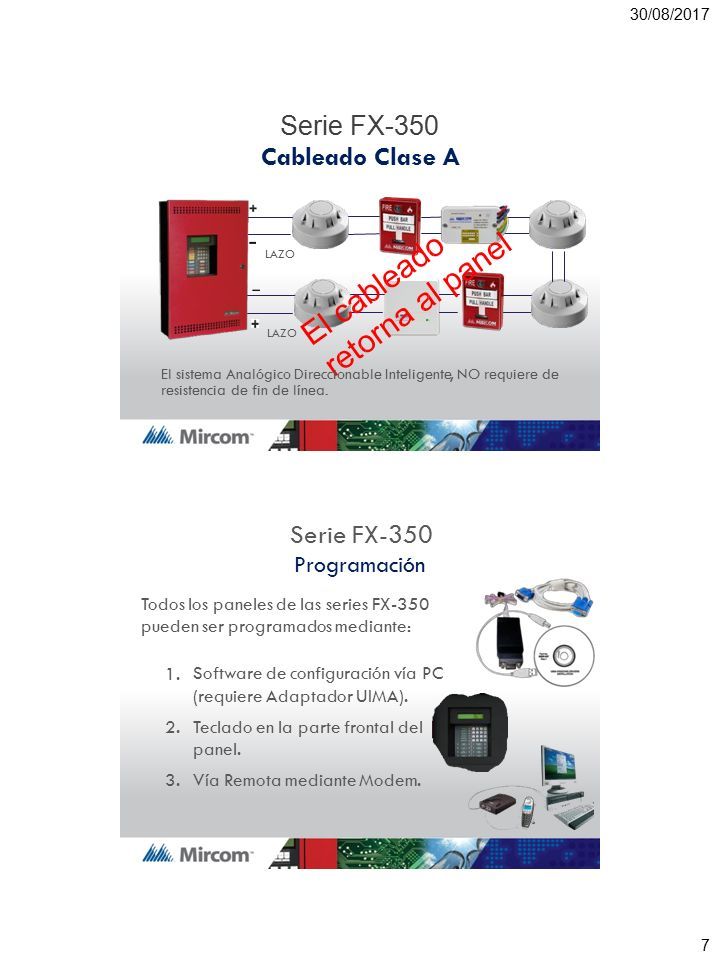

7 30/08/2017 Serie FX-350 Cableado Clase A LAZO El sistema Analógico Direccionable Inteligente, NO requiere de resistencia de fin de línea. Serie FX-350 Programación Todos los paneles de las series FX-350 pueden ser programados mediante: 1. Software de configuración vía PC (requiere Adaptador UIMA). Teclado en la parte frontal del panel. Vía Remota mediante Modem. 2. 3. 7

8 30/08/2017 Serie FX-350 Características Generales Display LCD con 32 caracteres para etiquetas personalizadas. Anunciadores LED, para indicación de hasta 64 zonas de alarma y fallas. (Dos x 32 Adder Module). Notificación configurable como: PAS (Positive Alarm Sequence). Demora de hasta 180 segundos para investigar la alarma antes de que la Notificación se active. Autosilenciable, silencio por botonera o prueba de hombre caminando (One-Man Walk Test) Serie FX-350 Características Generales La cantidad total de detectores y módulos en cada lazo SLC, puede ser cualquier combinación sobre 126 direcciones, cada dispositivo tiene una dirección. Memoria de 200 eventos de alarmas + 200 de otros eventos generales. 8

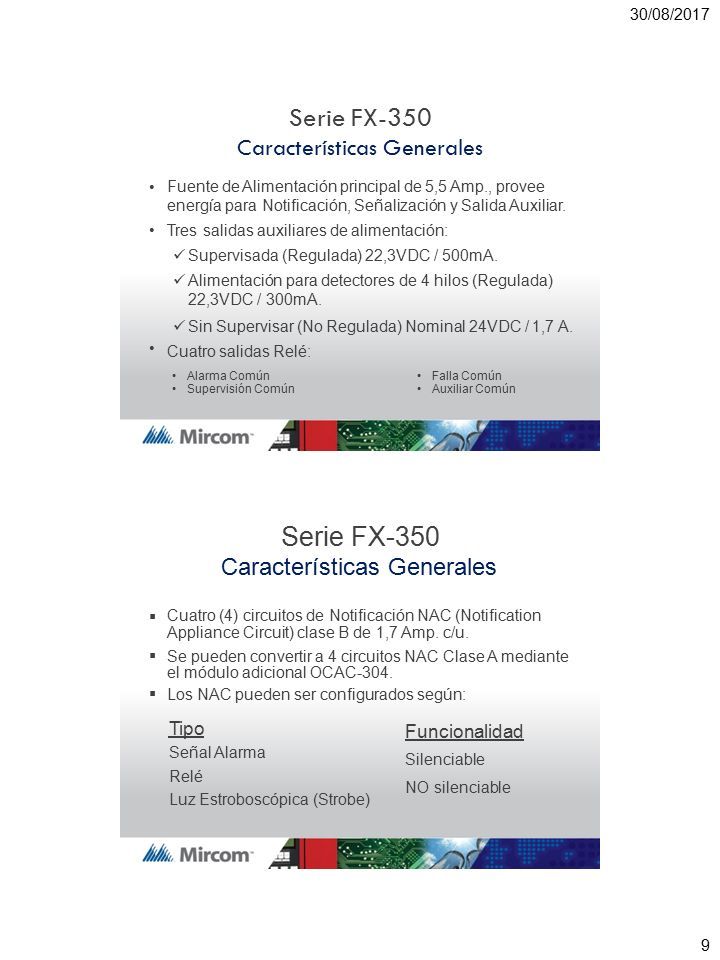

9 30/08/2017 Serie FX-350 Características Generales Fuente de Alimentación principal de 5,5 Amp., provee energía para Notificación, Señalización y Salida Auxiliar. Tres salidas auxiliares de alimentación: Supervisada (Regulada) 22,3VDC / 500mA. Alimentación para detectores de 4 hilos (Regulada) 22,3VDC / 300mA. Sin Supervisar (No Regulada) Nominal 24VDC / 1,7 A. Cuatro salidas Relé: Alarma Común Supervisión Común Falla Común Auxiliar Común SerieFX-350 Características Generales  Cuatro (4) circuitos de Notificación NAC (Notification Appliance Circuit) clase B de 1,7 Amp. c/u. Se pueden convertir a 4 circuitos NAC Clase A mediante el módulo adicional OCAC-304. Los NAC pueden ser configurados según:   Tipo Señal Alarma Relé Luz Estroboscópica (Strobe) Funcionalidad Silenciable NO silenciable 9

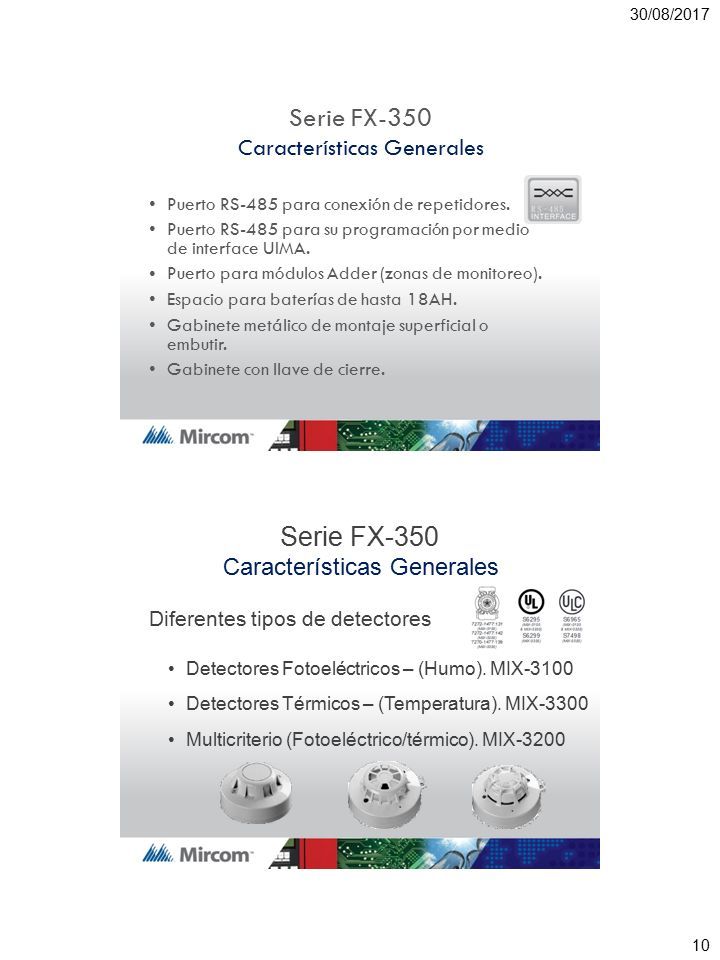

10 30/08/2017 Serie FX-350 Características Generales Puerto RS-485 para conexión de repetidores. Puerto RS-485 para su programación por medio de interface UIMA. Puerto para módulos Adder (zonas de monitoreo). Espacio para baterías de hasta 18AH. Gabinete metálico de montaje superficial o embutir. Gabinete con llave de cierre. Serie FX-350 Características Generales Diferentes tipos de detectores Detectores Fotoeléctricos – (Humo). MIX-3100 Detectores Térmicos – (Temperatura). MIX-3300 Multicriterio (Fotoeléctrico/térmico). MIX-3200 10

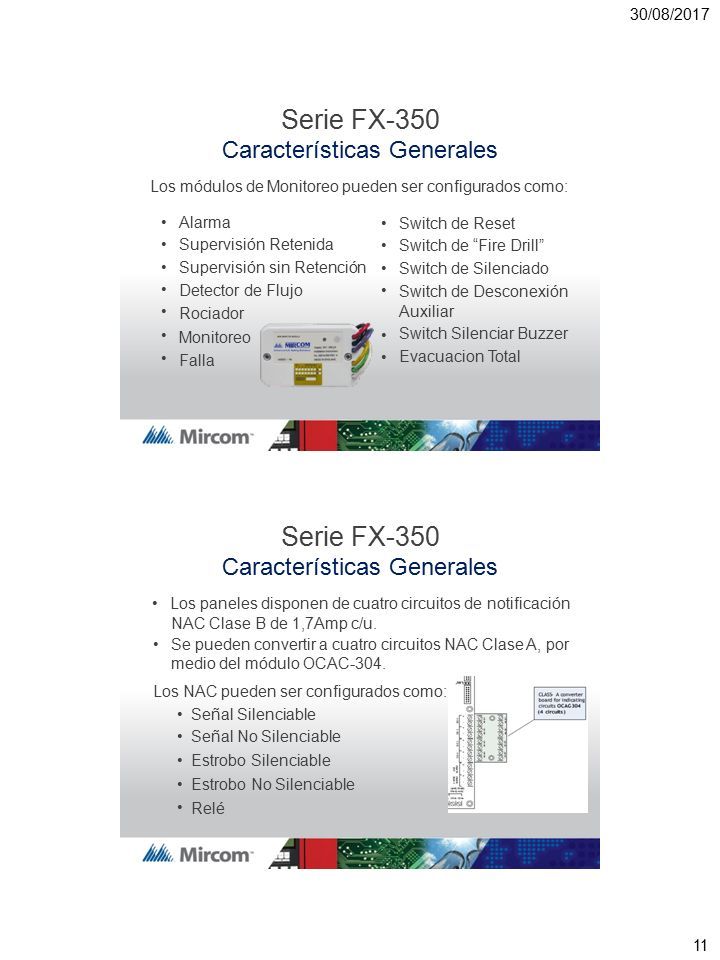

11 30/08/2017 Serie FX-350 Características Generales Los módulos de Monitoreo pueden ser configurados como: Alarma Supervisión Retenida Supervisión sin Retención Detector de Flujo Rociador Monitoreo Falla Switch de Reset Switch de “Fire Drill” Switch de Silenciado Switch de Desconexión Auxiliar Switch Silenciar Buzzer Evacuacion Total Serie FX-350 Características Generales Los paneles disponen de cuatro circuitos de notificación NAC Clase B de 1,7Amp c/u. Se pueden convertir a cuatro circuitos NAC Clase A, por medio del módulo OCAC-304. Los NAC pueden ser configurados como: Señal Silenciable Señal No Silenciable Estrobo Silenciable Estrobo No Silenciable Relé 11

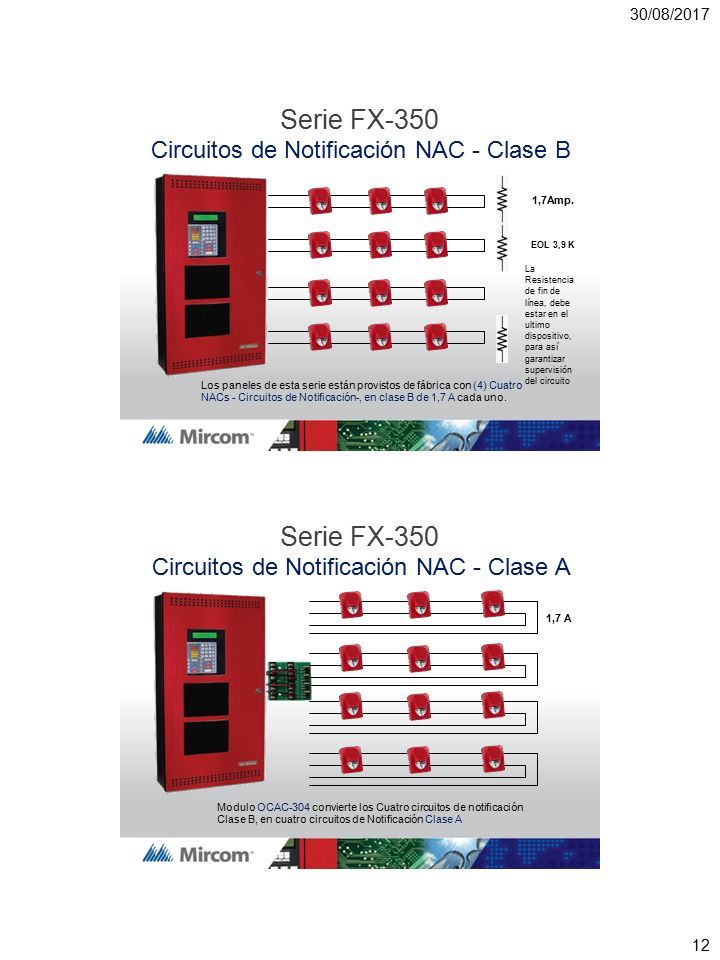

12 30/08/2017 Serie FX-350 Circuitos de Notificación NAC - Clase B 1,7Amp. EOL 3,9 K La Resistencia de fin de línea, debe estar en el ultimo dispositivo, para así garantizar supervisión del circuito Los paneles de esta serie están provistos de fábrica con (4) Cuatro NACs - Circuitos de Notificación-, en clase B de 1,7 A cada uno. Serie FX-350 Circuitos de Notificación NAC - Clase A 1,7 A1,7 A Modulo OCAC-304 convierte los Cuatro circuitos de notificación Clase B, en cuatro circuitos de Notificación Clase A 12

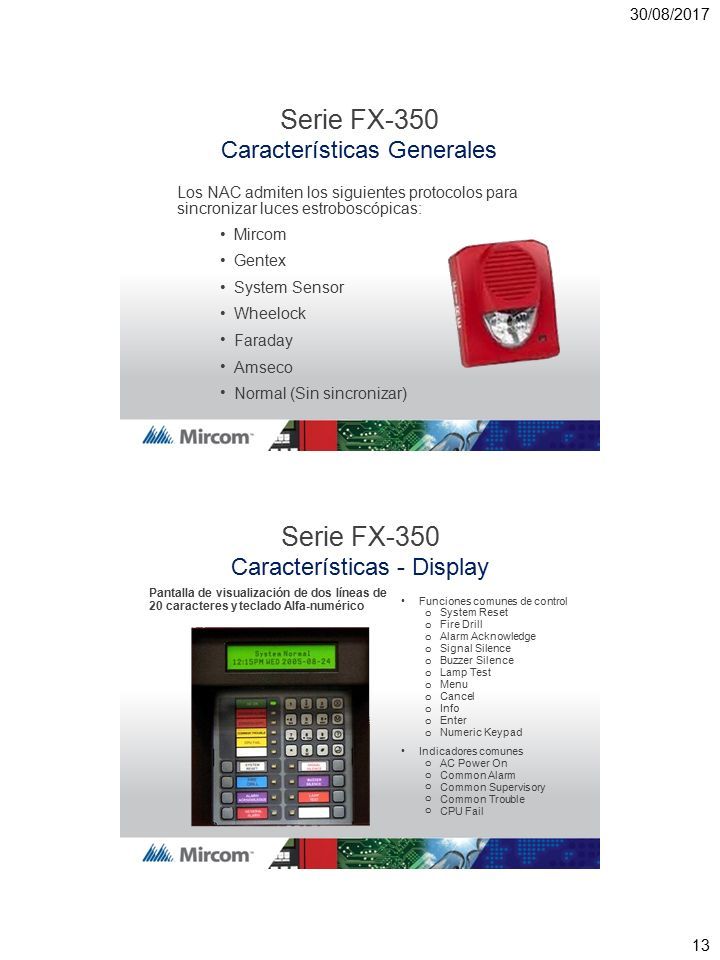

13 30/08/2017 Serie FX-350 Características Generales Los NAC admiten los siguientes protocolos para sincronizar luces estroboscópicas: Mircom Gentex System Sensor Wheelock Faraday Amseco Normal (Sin sincronizar) Serie FX-350 Características Pantalla de visualización de dos líneas de 20 caracteres y teclado Alfa-numérico - Display Funciones comunes de control System Reset Fire Drill Alarm Acknowledge Signal Silence Buzzer Silence Lamp Test Menu Cancel Info Enter Numeric Keypad oooooooooooooooooooooo Indicadores comunes AC Power On Common Alarm Common Supervisory Common Trouble CPU Fail oooooooooo 13

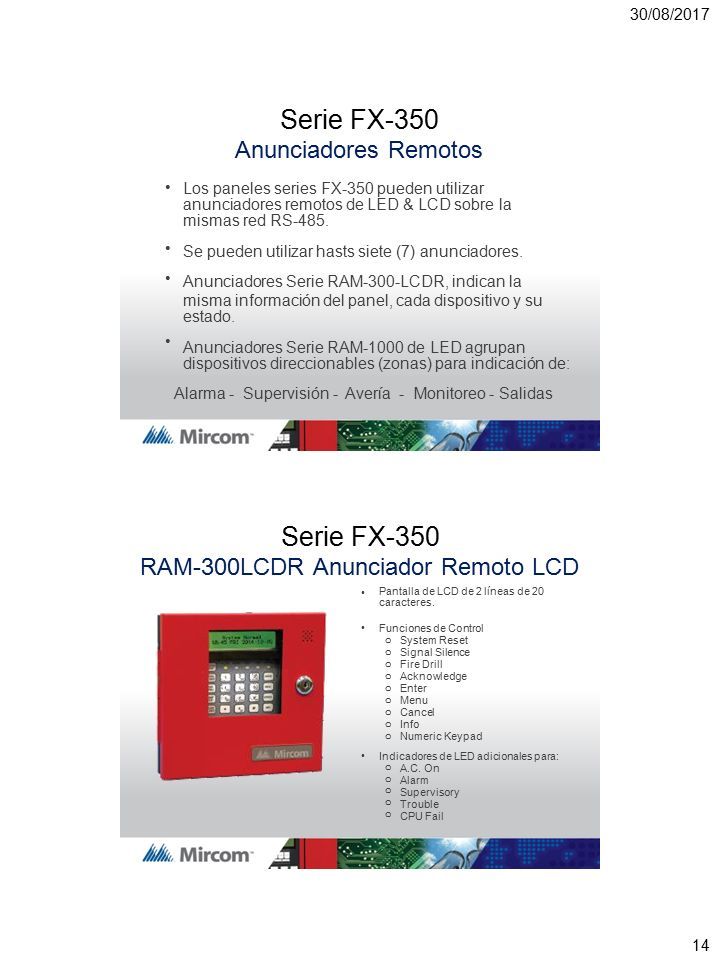

14 30/08/2017 Serie FX-350 Anunciadores Remotos Los paneles series FX-350 pueden utilizar anunciadores remotos de LED & LCD sobre la mismas red RS-485. Se pueden utilizar hasts siete (7) anunciadores. Anunciadores Serie RAM-300-LCDR, indican la misma información del panel, cada dispositivo y su estado. Anunciadores Serie RAM-1000 de LED agrupan dispositivos direccionables (zonas) para indicación de: Alarma - Supervisión - Avería - Monitoreo - Salidas Serie FX-350 RAM-300LCDRAnunciador Remoto LCD Pantalla de LCD de 2 líneas de 20 caracteres. Funciones de Control System Reset Signal Silence Fire Drill Acknowledge Enter Menu Cancel Info Numeric Keypad oooooooooooooooooo Indicadores de LED adicionales para: A.C. On Alarm Supervisory Trouble CPU Fail oooooooooo 14

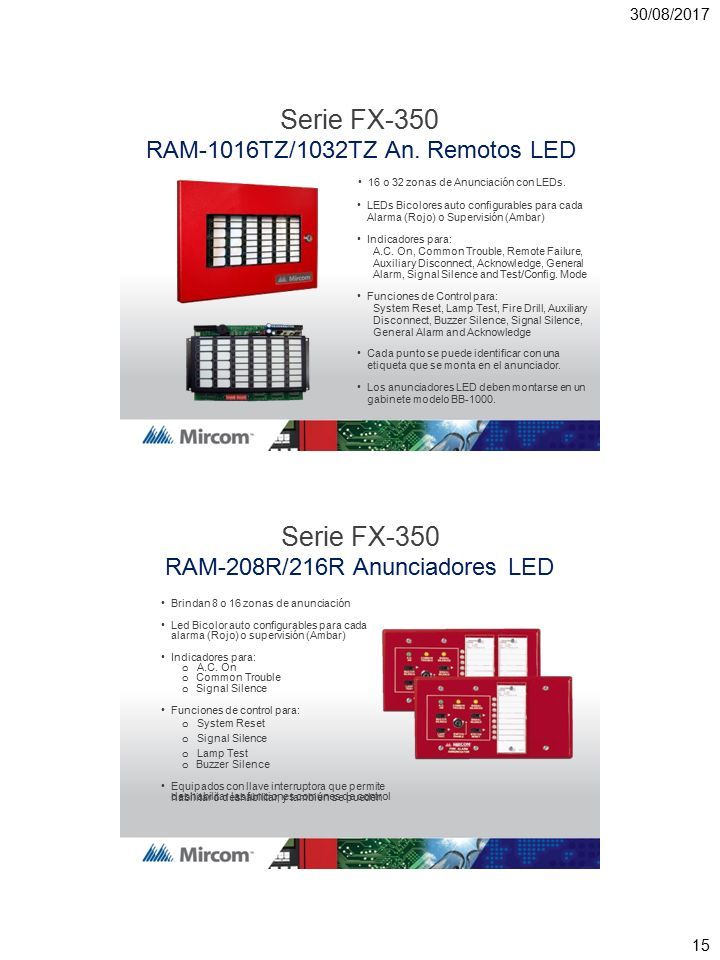

15 30/08/2017 Serie FX-350 RAM-1016TZ/1032TZ An. Remotos LED 16 o 32 zonas de Anunciación con LEDs. LEDs Bicolores auto configurables para cada Alarma (Rojo) o Supervisión (Ambar) Indicadores para: A.C. On, Common Trouble, Remote Failure, Auxiliary Disconnect, Acknowledge, General Alarm, Signal Silence and Test/Config. Mode Funciones de Control para: System Reset, Lamp Test, Fire Drill, Auxiliary Disconnect, Buzzer Silence, Signal Silence, General Alarm and Acknowledge Cada punto se puede identificar con una etiqueta que se monta en el anunciador. Los anunciadores LED deben montarse en un gabinete modelo BB-1000. Serie FX-350 RAM-208R/216R Anunciadores Brindan 8 o 16 zonas de anunciación Led Bicolor auto configurables para cada alarma (Rojo) o supervisión (Ambar) Indicadores para: o A.C. On o Common Trouble o Signal Silence Funciones de control para: o System Reset o Signal Silence o Lamp Test o Buzzer Silence Equipados con llave interruptora que permite habilitar o deshabilitar, y también se pueden LEDLED deshabilitar las funciones comunes de control 15

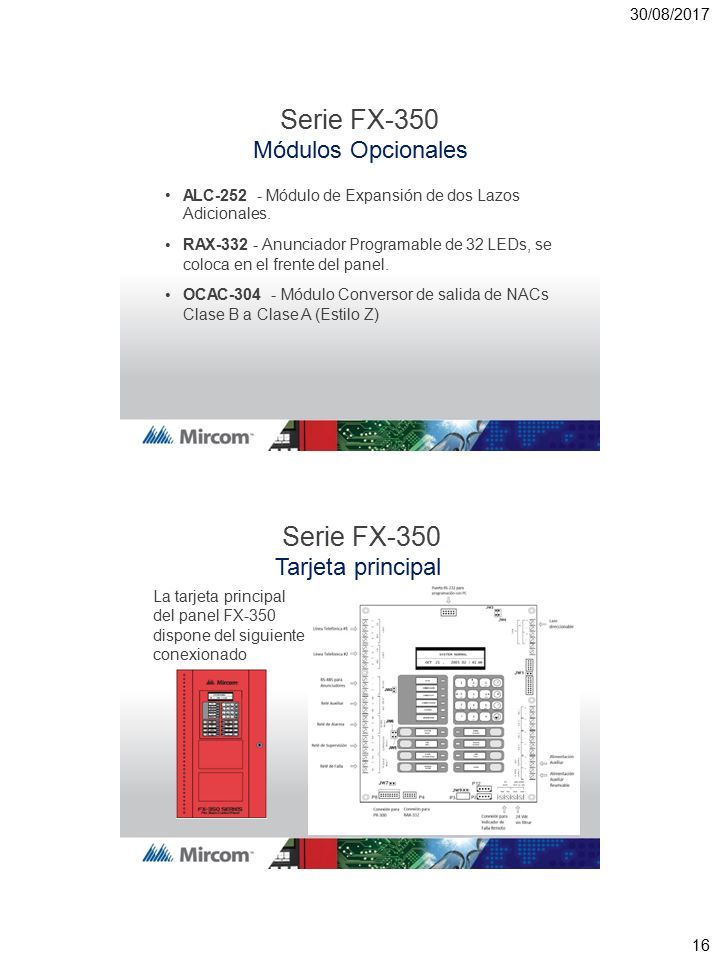

16 30/08/2017 Serie FX-350 Módulos Opcionales ALC-252 - Módulo de Expansión de dos Lazos Adicionales. RAX-332 - Anunciador Programable de 32 LEDs, se coloca en el frente del panel. OCAC-304 - Módulo Conversor de salida de NACs Clase B a Clase A (Estilo Z) Serie FX-350 Tarjeta principal La tarjeta principal del panel FX-350 dispone del siguiente conexionado 16

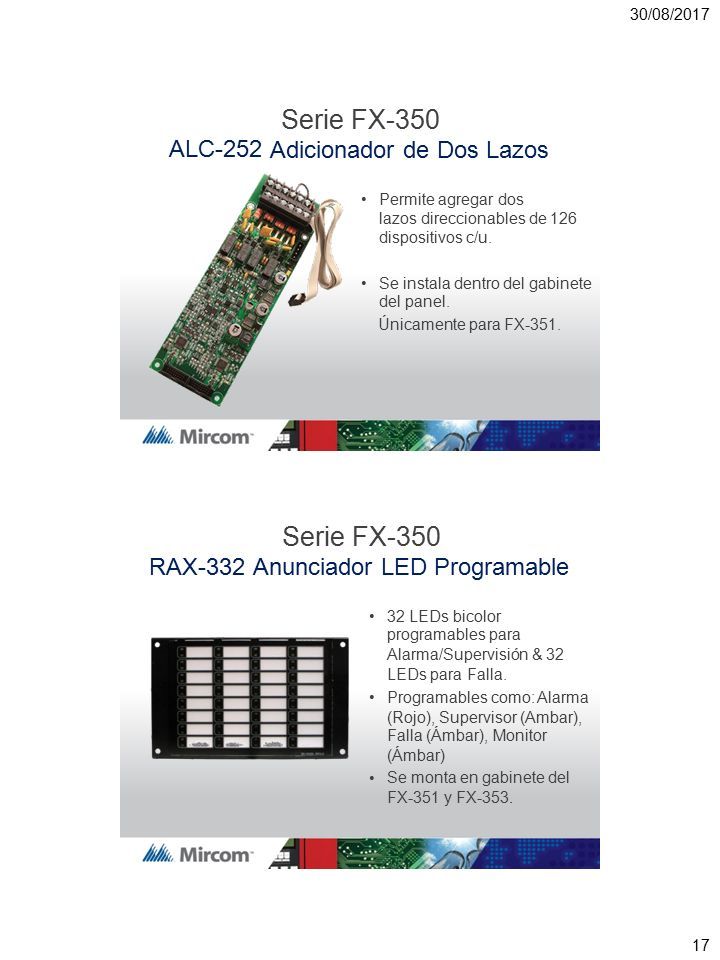

17 30/08/2017 Serie FX-350 Adicionador de Dos Lazos ALC-252 Permite agregar dos lazos direccionables de 126 dispositivos c/u. Se instala dentro del gabinete del panel. Únicamente para FX-351. Serie FX-350 Anunciador LED Programable RAX-332 32 LEDs bicolor programables para Alarma/Supervisión & 32 LEDs para Falla. Programables como: Alarma (Rojo), Supervisor (Ambar), Falla (Ámbar), Monitor (Ámbar) Se monta en gabinete del FX-351 y FX-353. 17

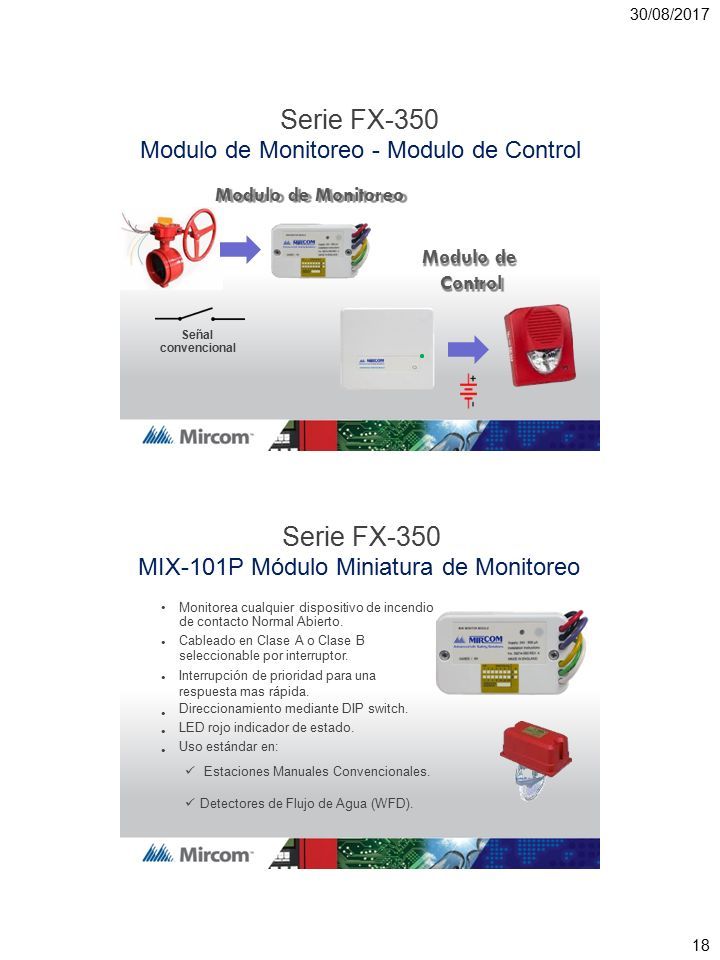

18 30/08/2017 Serie FX-350 Modulo de Monitoreo - Modulo de Control Modulo de Monitoreo Modulo de Control SeñalconvencionalSeñalconvencional Serie FX-350 MIX-101P Módulo Miniatura de Monitoreo Monitorea cualquier dispositivo de incendio de contacto Normal Abierto. Cableado en Clase A o Clase B seleccionable por interruptor. Interrupción de prioridad para una respuesta mas rápida. Direccionamiento mediante DIP switch. LED rojo indicador de estado. Uso estándar en: Estaciones Manuales Convencionales. Detectores de Flujo de Agua (WFD). 18

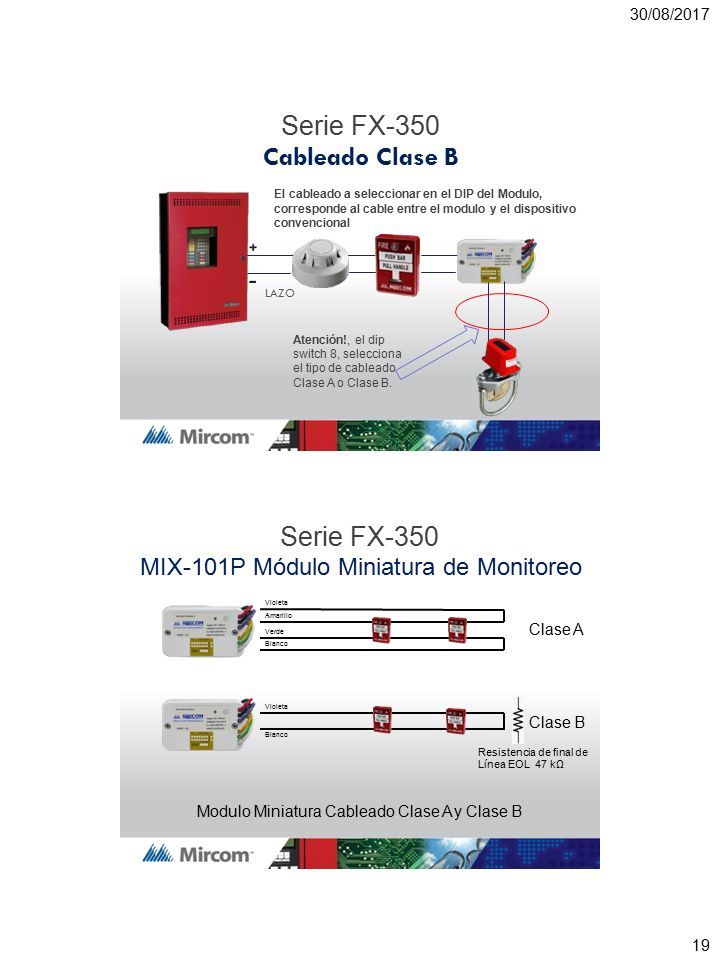

19 30/08/2017 Serie FX-350 Cableado Clase B El cableado a seleccionar en el DIP del Modulo, corresponde al cable entre el modulo y el dispositivo convencional LAZO Atención!, el dip switch 8, selecciona el tipo de cableado Clase A o Clase B. Serie FX-350 MIX-101P Módulo Miniatura de Monitoreo Violeta Amarillo Clase A VerdeVerde Blanco VioletaVioleta Clase B Blanco Resistencia de final de Línea EOL 47 kΩ Modulo Miniatura Cableado Clase A y Clase B 19

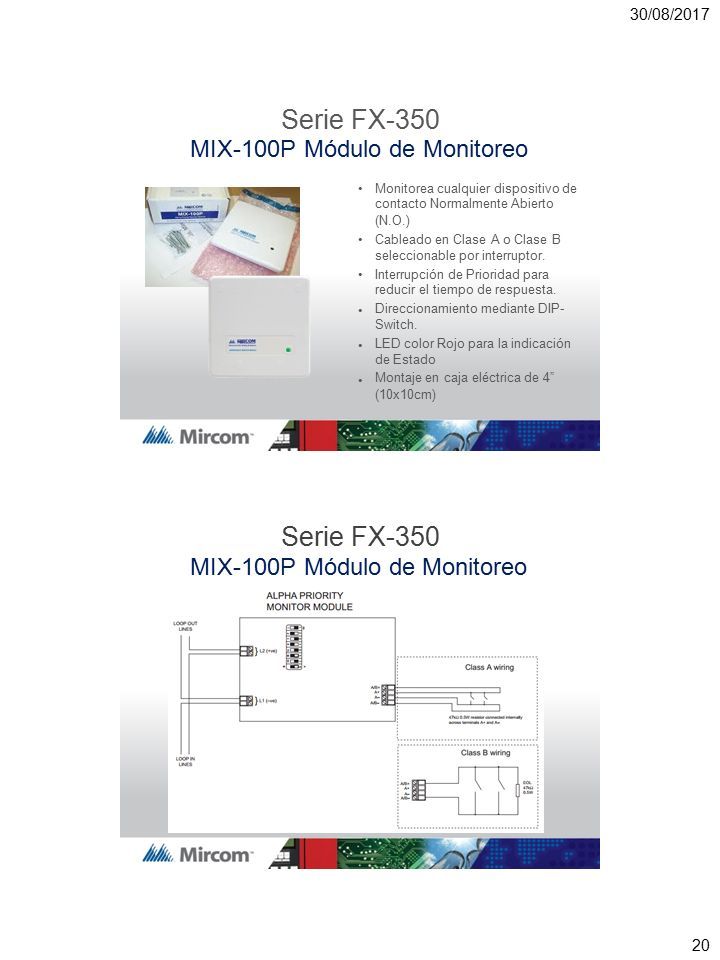

20 30/08/2017 Serie FX-350 MIX-100PMódulo de Monitoreo Monitorea cualquier dispositivo de contacto Normalmente Abierto (N.O.) Cableado en Clase A o Clase B seleccionable por interruptor. Interrupción de Prioridad para reducir el tiempo de respuesta. Direccionamiento mediante DIP- Switch. LED color Rojo para la indicación de Estado Montaje en caja eléctrica de 4” (10x10cm) Serie FX-350 MIX-100PMódulode Monitoreo 20

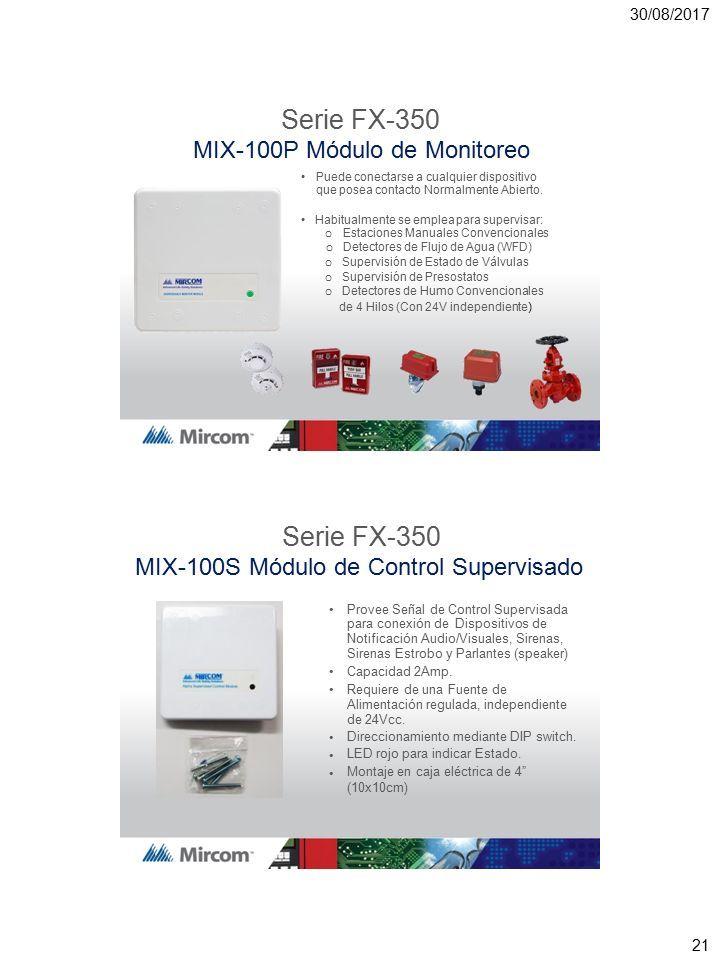

21 30/08/2017 Serie FX-350 MIX-100P Módulo de Monitoreo Puede conectarse a cualquier dispositivo que posea contacto Normalmente Abierto. Habitualmente se emplea para supervisar: o Estaciones Manuales Convencionales o Detectores de Flujo de Agua (WFD) o Supervisión de Estado de Válvulas o Supervisión de Presostatos o Detectores de Humo Convencionales de 4 Hilos (Con 24V independiente) Serie FX-350 Módulo de Control Supervisado MIX-100S Provee Señal de Control Supervisada para conexión de Dispositivos de Notificación Audio/Visuales, Sirenas, Sirenas Estrobo y Parlantes (speaker) Capacidad 2Amp. Requiere de una Fuente de Alimentación regulada, independiente de 24Vcc. Direccionamiento mediante DIP switch. LED rojo para indicar Estado. Montaje en caja eléctrica de 4” (10x10cm) 21

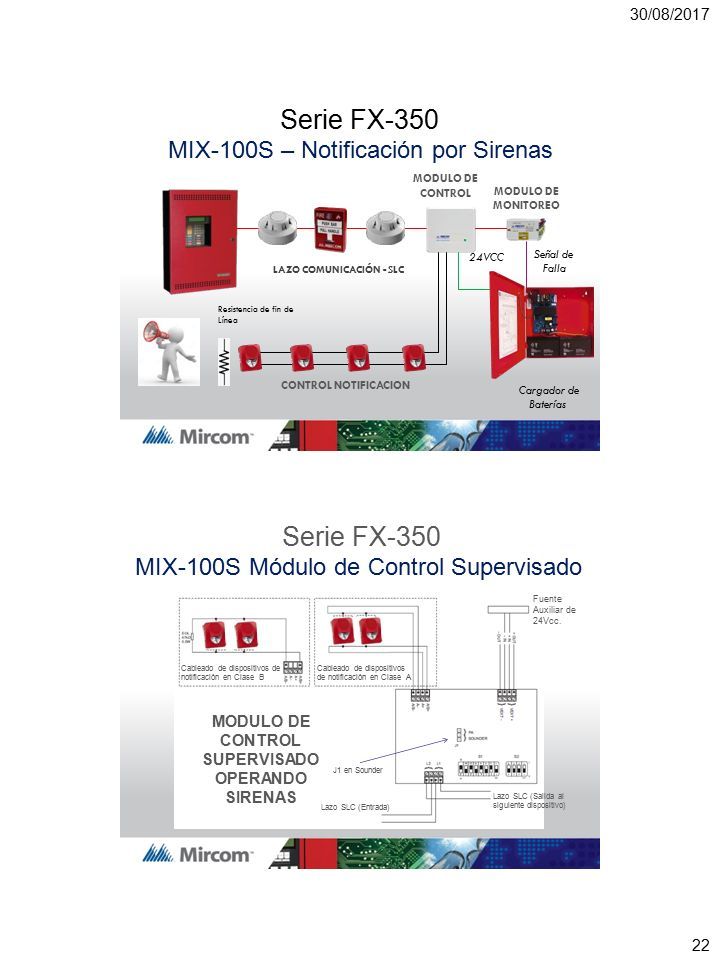

22 Fuente Auxiliar 30/08/2017 Serie FX-350 MIX-100S – Notificación por Sirenas MODULO DE CONTROL MONITOREO Señal de Falla LAZO COMUNICACIÓN - SLC Resistencia de fin de Línea CONTROL NOTIFICACION Cargador de Baterías Serie FX-350 Módulo de Control MIX-100SSupervisado Fuente Auxiliar de 24Vcc. Cableado de dispositivos de notificación en Clase B Cableado de dispositivos de notificación en Clase A MODULO DE CONTROL SUPERVISADO OPERANDO SIRENAS J1 en Sounder Lazo SLC (Salida al siguiente dispositivo) Lazo SLC (Entrada) 22 24VCC

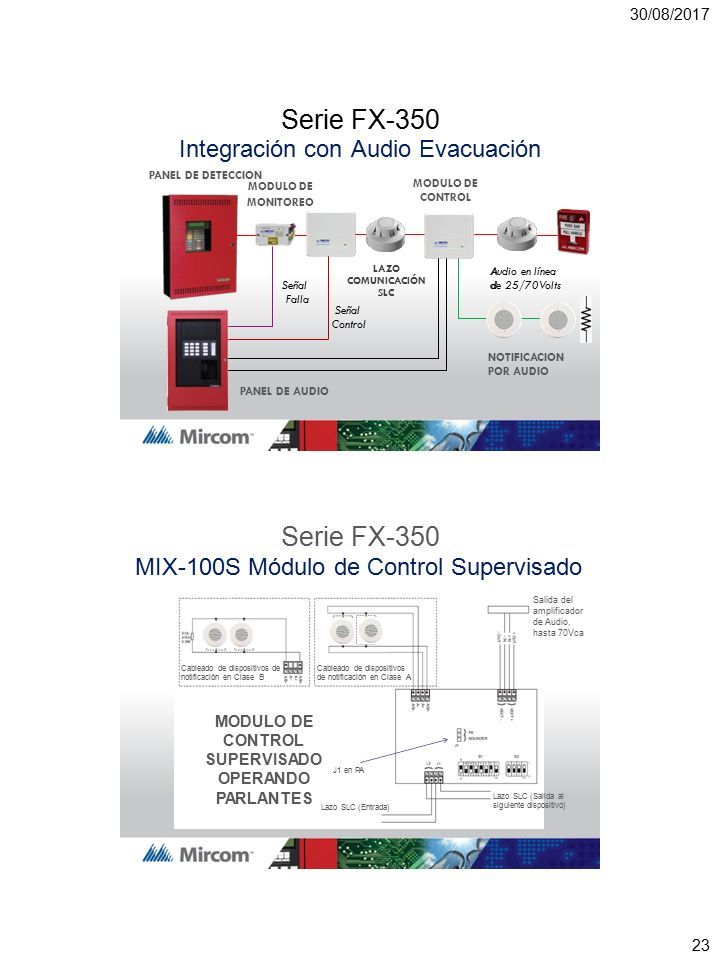

23 30/08/2017 Serie FX-350 Integración con PANEL DE DETECCION MODULO DE MONITOREO Audio Evacuación MODULO DE CONTROL Audio en línea de 25/70Volts Señal NOTIFICACION POR AUDIO PANEL DE AUDIO Serie FX-350 MIX-100S Módulo de Control Supervisado Salida del amplificador de Audio, hasta 70Vca Cableado de dispositivos de notificación en Clase B Cableado de dispositivos de notificación en Clase A MODULO DE CONTROL SUPERVISADO OPERANDO J1 en PA PARLANTES Lazo SLC (Salida al siguiente dispositivo) Lazo SLC (Entrada) 23 LAZO COMUNICACIÓN SLC Control Señal Falla AdAd

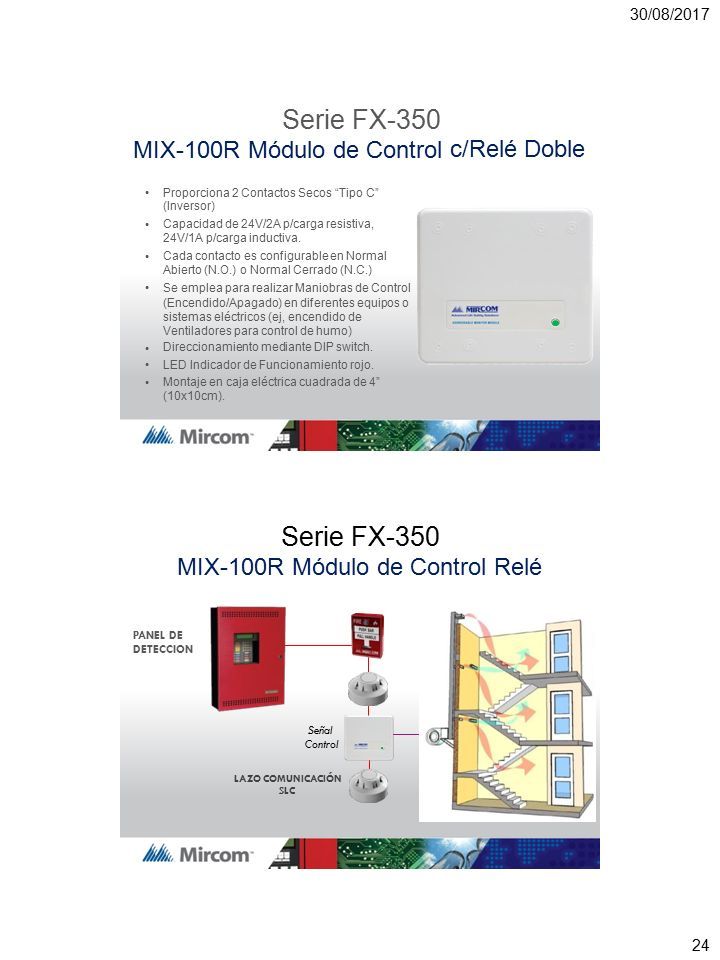

24 30/08/2017 Serie FX-350 MIX-100R Módulo de Control c/ReléDobleDoble Proporciona 2 Contactos Secos “Tipo C” (Inversor) Capacidad de 24V/2A p/carga resistiva, 24V/1A p/carga inductiva. Cada contacto es configurable en Normal Abierto (N.O.) o Normal Cerrado (N.C.) Se emplea para realizar Maniobras de Control (Encendido/Apagado) en diferentes equipos o sistemas eléctricos (ej, encendido de Ventiladores para control de humo) Direccionamiento mediante DIP switch. LED Indicador de Funcionamiento rojo. Montaje en caja eléctrica cuadrada de 4” (10x10cm). Serie FX-350 MIX-100R Módulode ControlRelé PANEL DE DETECCION Señal Control LAZO COMUNICACIÓN SLC 24

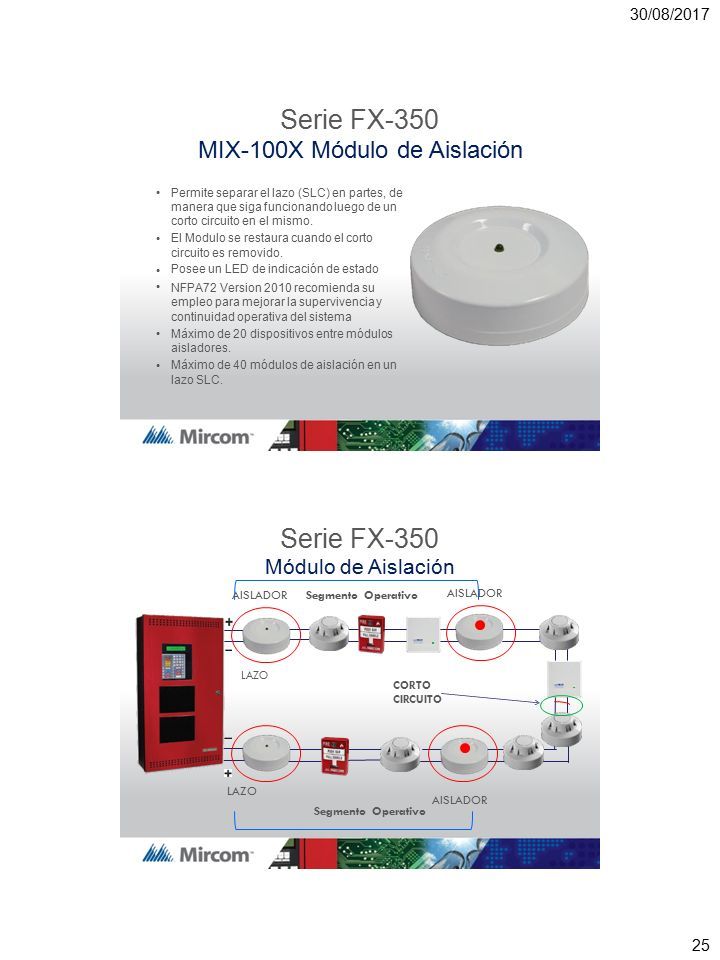

25 30/08/2017 Serie FX-350 MIX-100X Módulo de Aislación Permite separar el lazo (SLC) en partes, de manera que siga funcionando luego de un corto circuito en el mismo. El Modulo se restaura cuando el corto circuito es removido. Posee un LED de indicación de estado NFPA72 Version 2010 recomienda su empleo para mejorar la supervivencia y continuidad operativa del sistema Máximo de 20 dispositivos entre módulos aisladores. Máximo de 40 módulos de aislación en un lazo SLC. Serie FX-350 Módulo de Aislación AISLADOR Segmento Operativo LAZO CORTO CIRCUITO LAZO AISLADOR Segmento Operativo 25

26 30/08/2017 Serie FX-350 MIX-3100Detectorde Humo Fotoeléctrico Detector de humo de tipo Fotoeléctrico. Incorpora dos LEDs indicadores de estado. Direcciónamiento mediante tarjeta MIX-ADD, que se fija en la base y facilita el mantenimiento. El detector MIX-3100 se monta sobre una base serie MIX-2000. Serie FX-350 MIX-3300DetectorTérmico Inteligente Utiliza tecnología de termistor electrónico obteniendo un monitoreo rápido y preciso. Respuesta ajustable en el rango de 55 a 90°C. Ajuste con Rate of Raise, Gradiente incremental Temp 8,33°C por Min Direccionamiento por tarjeta MIX- ADD que queda fijada a la base. Se emplea en una base serie MIX- 2000. 26

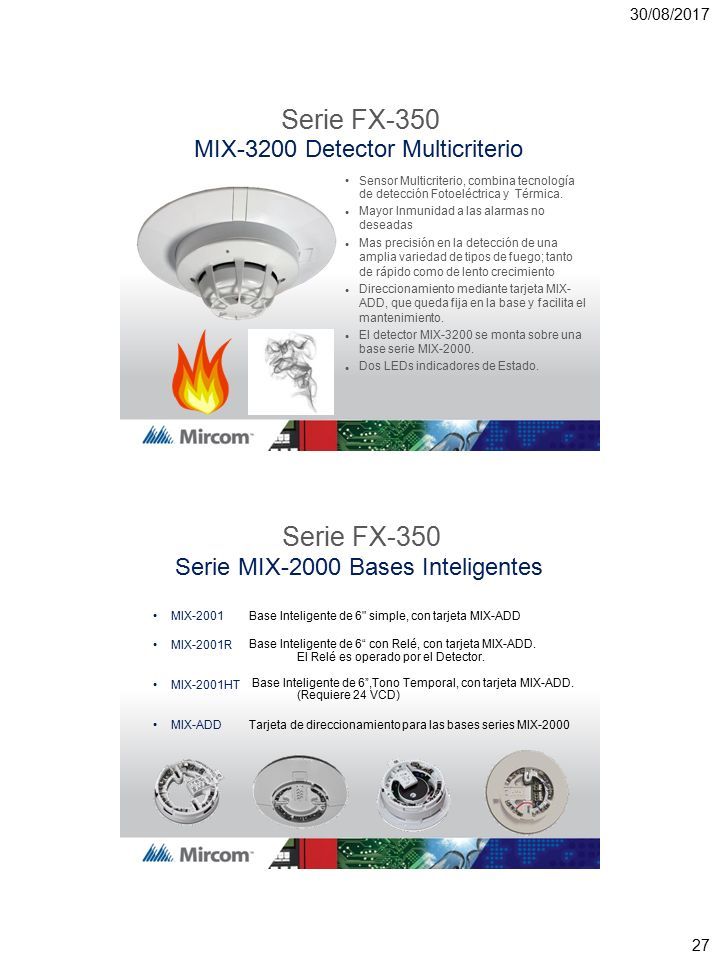

27 30/08/2017 Serie FX-350 MIX-3200Detector Multicriterio Sensor Multicriterio, combina tecnología de detección Fotoeléctrica y Térmica. Mayor Inmunidad a las alarmas no deseadas Mas precisión en la detección de una amplia variedad de tipos de fuego; tanto de rápido como de lento crecimiento Direccionamiento mediante tarjeta MIX- ADD, que queda fija en la base y facilita el mantenimiento. El detector MIX-3200 se monta sobre una base serie MIX-2000. Dos LEDs indicadores de Estado. Serie FX-350 MIX-2000 Bases Inteligentes Serie MIX-2001Base Inteligente de 6" simple, con tarjeta MIX-ADD MIX-2001R Base Inteligente de 6“ con Relé, con tarjeta MIX-ADD. El Relé es operado por el Detector. MIX-2001HT Base Inteligente de 6”,Tono Temporal, con tarjeta MIX-ADD. (Requiere 24 VCD) MIX-ADDTarjeta de direccionamiento para las bases series MIX-2000 27

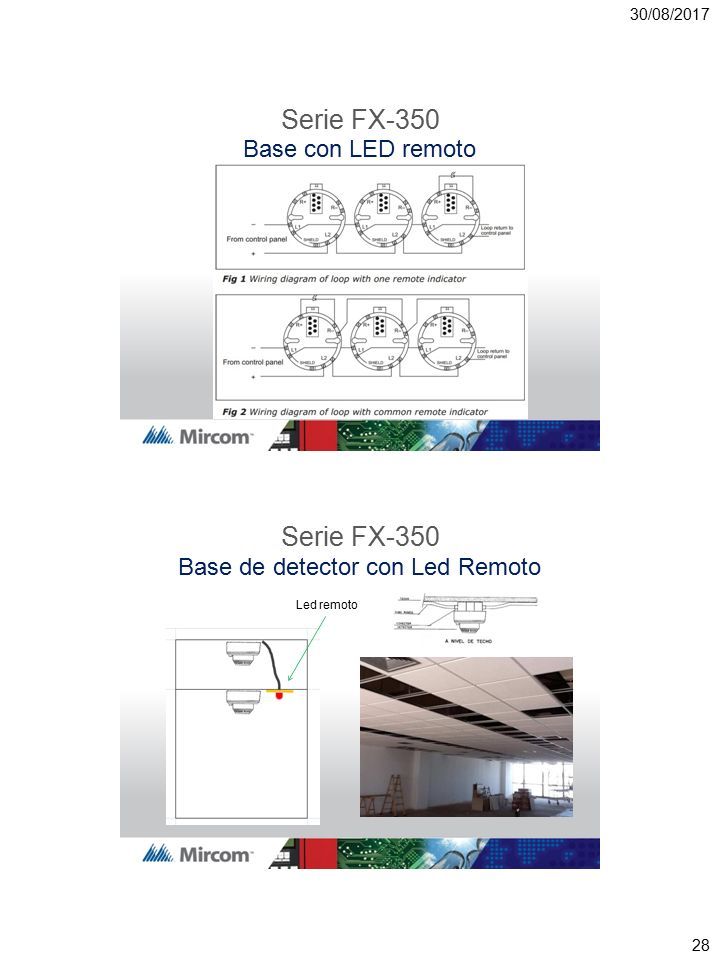

28 30/08/2017 Serie FX-350 Basecon LEDcon LEDremoto Serie FX-350 Basedededetector Led remoto conLedRemoto 28

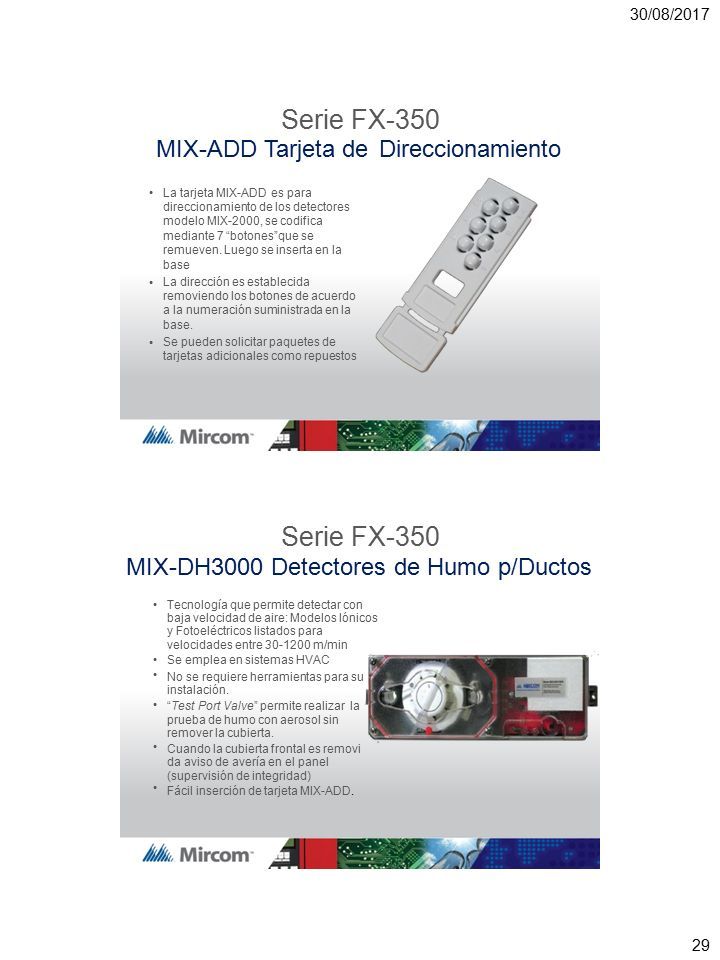

29 MIX-DH3000 da 30/08/2017 Serie FX-350 MIX-ADD Tarjeta deDireccionamiento La tarjeta MIX-ADD es para direccionamiento de los detectores modelo MIX-2000, se codifica mediante 7 “botones”que se remueven. Luego se inserta en la base La dirección es establecida removiendo los botones de acuerdo a la numeración suministrada en la base. Se pueden solicitar paquetes de tarjetas adicionales como repuestos Serie FX-350 MIX-DH3000 Detectoresde Humop/Ductos Tecnología que permite detectar con baja velocidad de aire: Modelos Iónicos y Fotoeléctricos listados para velocidades entre 30-1200 m/min Se emplea en sistemas HVAC No se requiere herramientas para su instalación. “Test Port Valve” permite realizar la prueba de humo con aerosol sin remover la cubierta. Cuando la cubierta frontal es removi da aviso de avería en el panel (supervisión de integridad) Fácil inserción de tarjeta MIX-ADD. 29

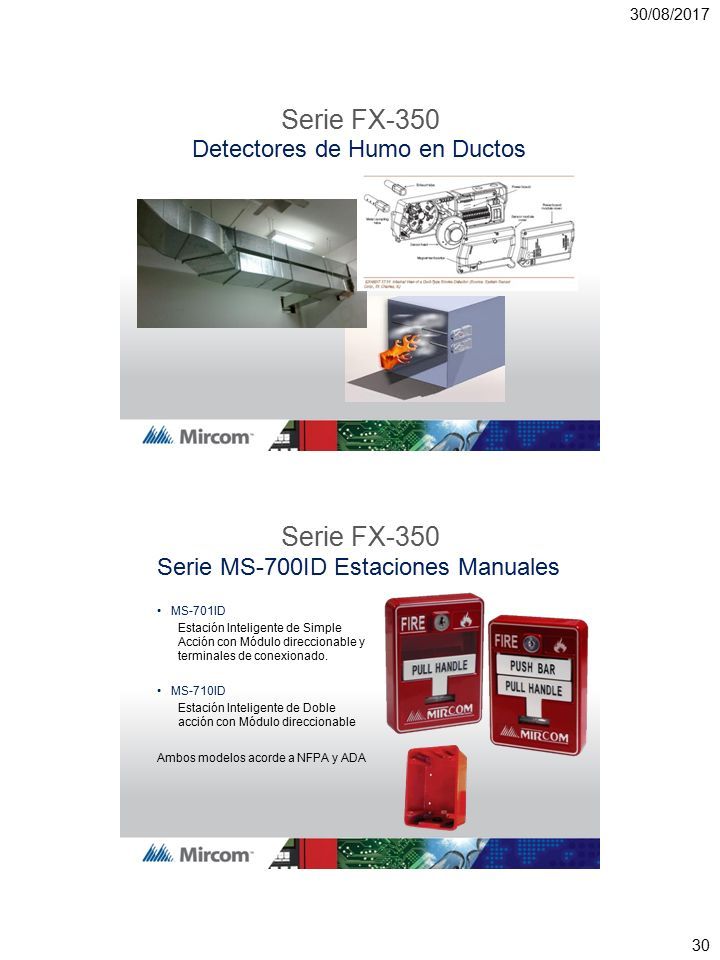

30 30/08/2017 Serie FX-350 Detectoresde Humoen Ductos Serie FX-350 Serie MS-700ID Estaciones Manuales MS-701ID Estación Inteligente de Simple Acción con Módulo direccionable y terminales de conexionado. MS-710ID Estación Inteligente de Doble acción con Módulo direccionable Ambos modelos acorde a NFPA y ADA 30

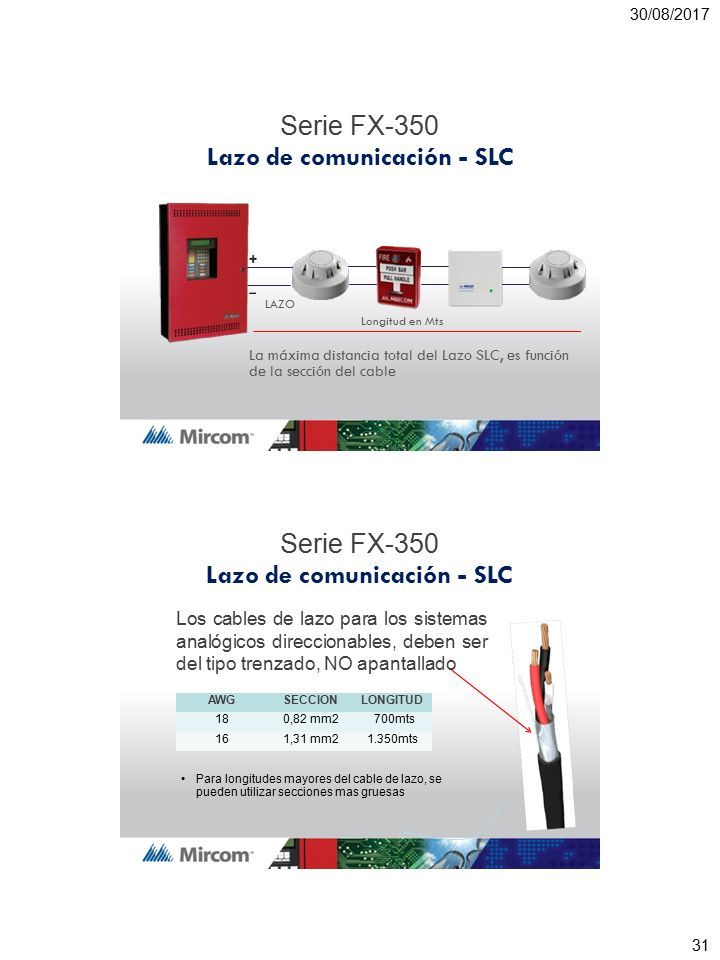

31 30/08/2017 Serie FX-350 Lazo de comunicación - SLC LAZO Longitud en Mts La máxima distancia total del Lazo SLC, es función de la sección del cable Serie FX-350 Lazo de comunicación - SLC Los cables de lazo para los sistemas analógicos direccionables, deben ser del tipo trenzado, NO apantallado Para longitudes mayores del cable de lazo, se pueden utilizar secciones mas gruesas 31 AWG SECCION LONGITUD 18 0,82 mm2 700mts 16 1,31 mm2 1.350mts

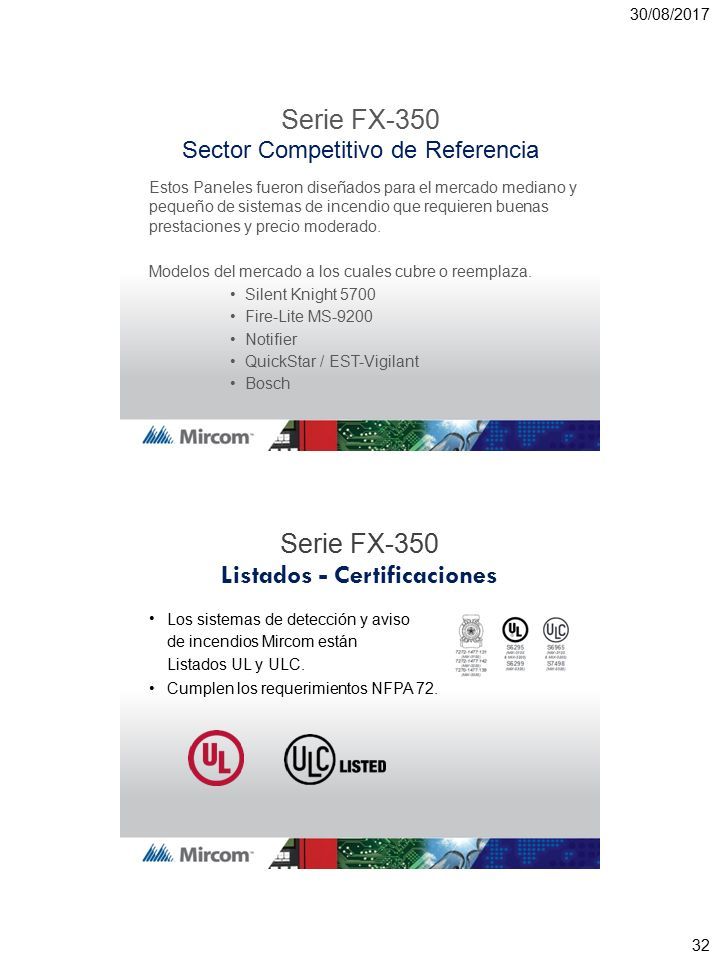

32 30/08/2017 Serie FX-350 Sector Competitivo de Referencia Estos Paneles fueron diseñados para el mercado mediano y pequeño de sistemas de incendio que requieren buenas prestaciones y precio moderado. Modelos del mercado a los cuales cubre o reemplaza. Silent Knight 5700 Fire-Lite MS-9200 Notifier QuickStar / EST-Vigilant Bosch Serie FX-350 Listados - Certificaciones Los sistemas de detección y aviso de incendios Mircom están Listados UL y ULC. Cumplen los requerimientos NFPA 72. 32

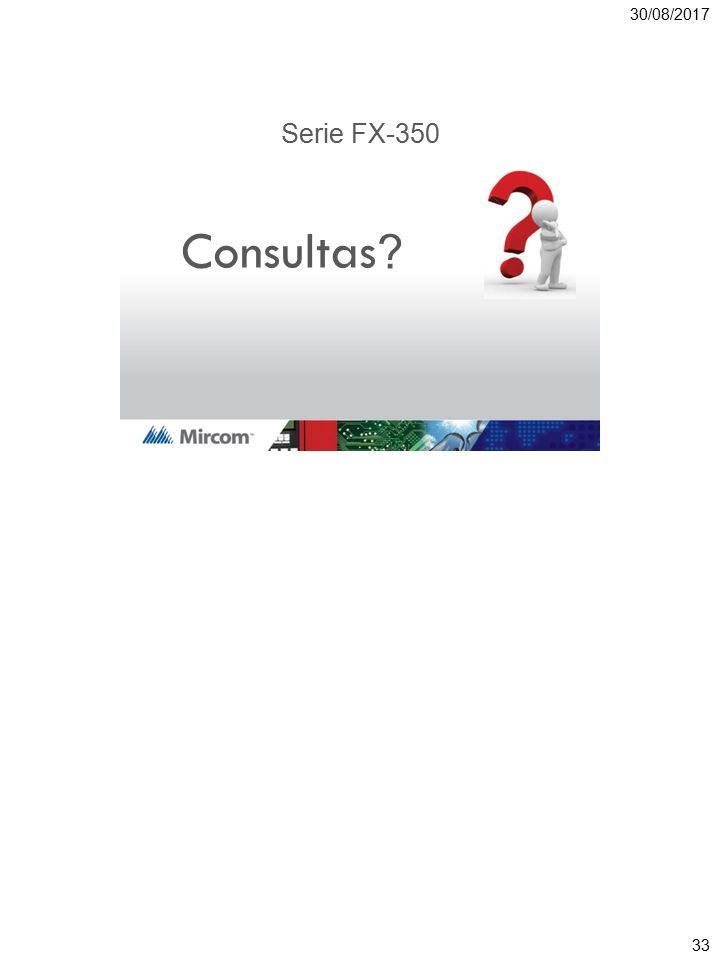

33 30/08/2017 Serie FX-350 Consultas ? 33

34 30/08/2017 Muchas Gracias!! 34
