1 GS3055-IG Comunicador Universal GSM/GPRS

2 GS3055-IG - Resumen El GS3055-IG es:
Un comunicador universal inalámbrico GSM/GPRS el cual puede ser utilizado como un canal de transmisión de reportes de alarmas primario o de respaldo Un dispositivo que conecta e integra un panel de control alarma a la red GSM con la función de enviar todos sus eventos directamente a una Central de Monitoreo Sur-Gard System II o System III con módulos DRL3-IP Un transmisor digital que ofrece el envío total de reportes (full data, bi-direccional) de cualquier panel de control capaz de comunicarse a través del formato de comunicación Contact ID

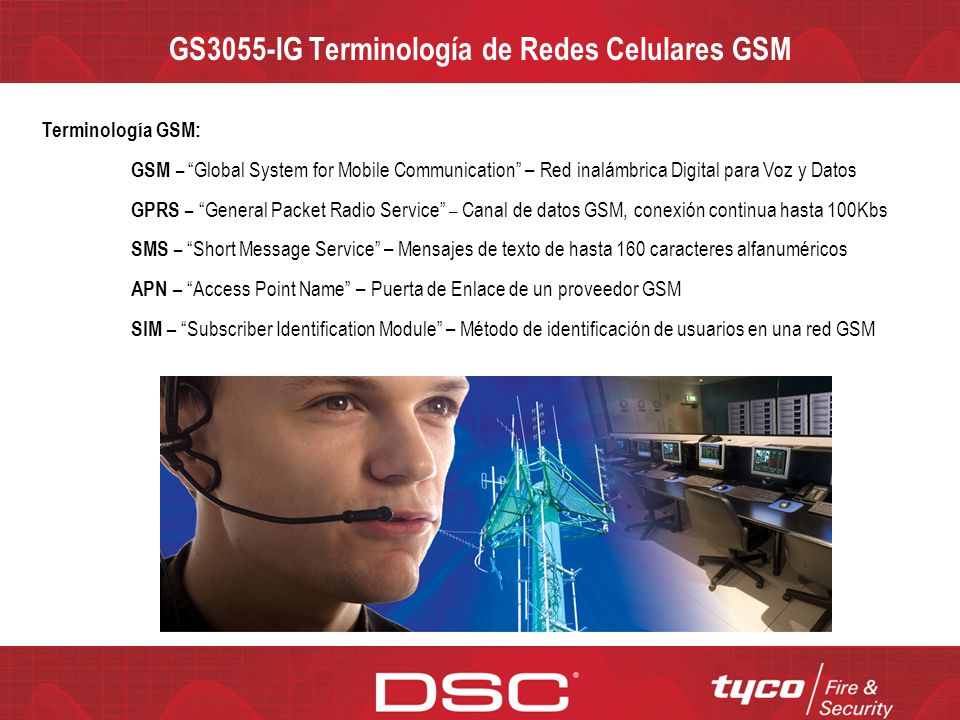

3 GS3055-IG Terminología de Redes Celulares GSM
Terminología GSM: GSM – “Global System for Mobile Communication” – Red inalámbrica Digital para Voz y Datos GPRS – “General Packet Radio Service” – Canal de datos GSM, conexión continua hasta 100Kbs SMS – “Short Message Service” – Mensajes de texto de hasta 160 caracteres alfanuméricos APN – “Access Point Name” – Puerta de Enlace de un proveedor GSM SIM – “Subscriber Identification Module” – Método de identificación de usuarios en una red GSM

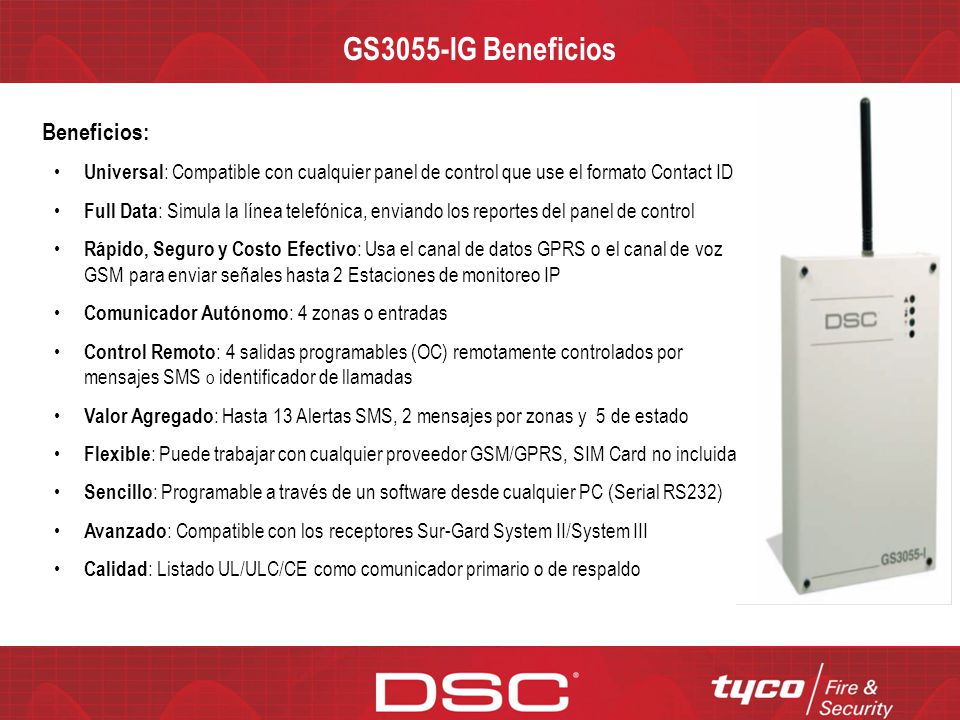

4 GS3055-IG Beneficios Beneficios:
Universal: Compatible con cualquier panel de control que use el formato Contact ID Full Data: Simula la línea telefónica, enviando los reportes del panel de control Rápido, Seguro y Costo Efectivo: Usa el canal de datos GPRS o el canal de voz GSM para enviar señales hasta 2 Estaciones de monitoreo IP Comunicador Autónomo: 4 zonas o entradas Control Remoto: 4 salidas programables (OC) remotamente controlados por mensajes SMS o identificador de llamadas Valor Agregado: Hasta 13 Alertas SMS, 2 mensajes por zonas y 5 de estado Flexible: Puede trabajar con cualquier proveedor GSM/GPRS, SIM Card no incluida Sencillo: Programable a través de un software desde cualquier PC (Serial RS232) Avanzado: Compatible con los receptores Sur-Gard System II/System III Calidad: Listado UL/ULC/CE como comunicador primario o de respaldo

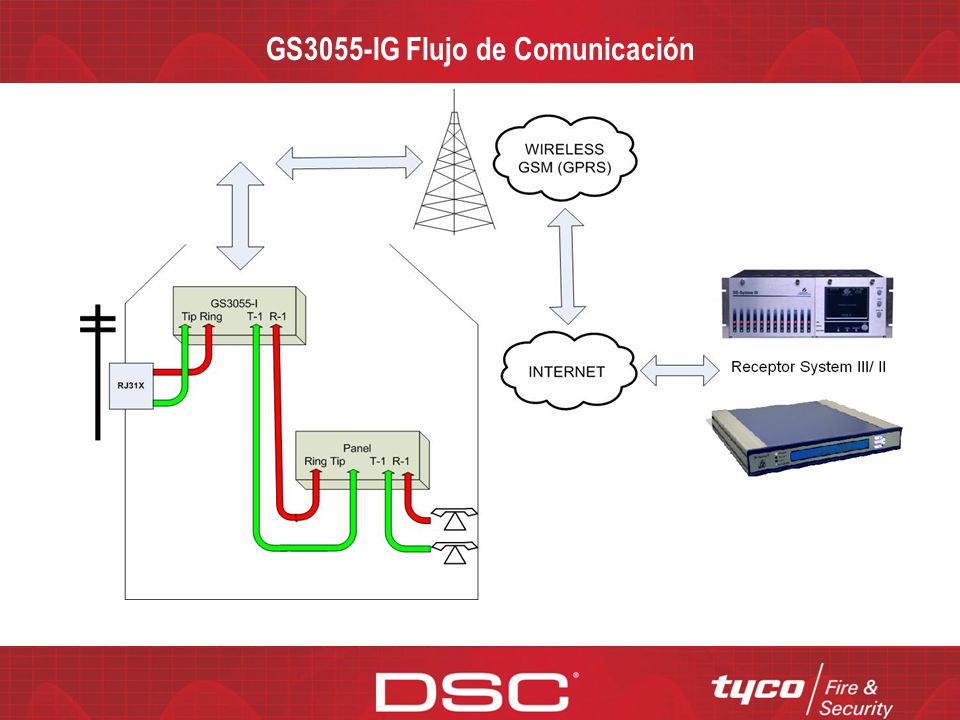

5 GS3055-IG Flujo de Comunicación

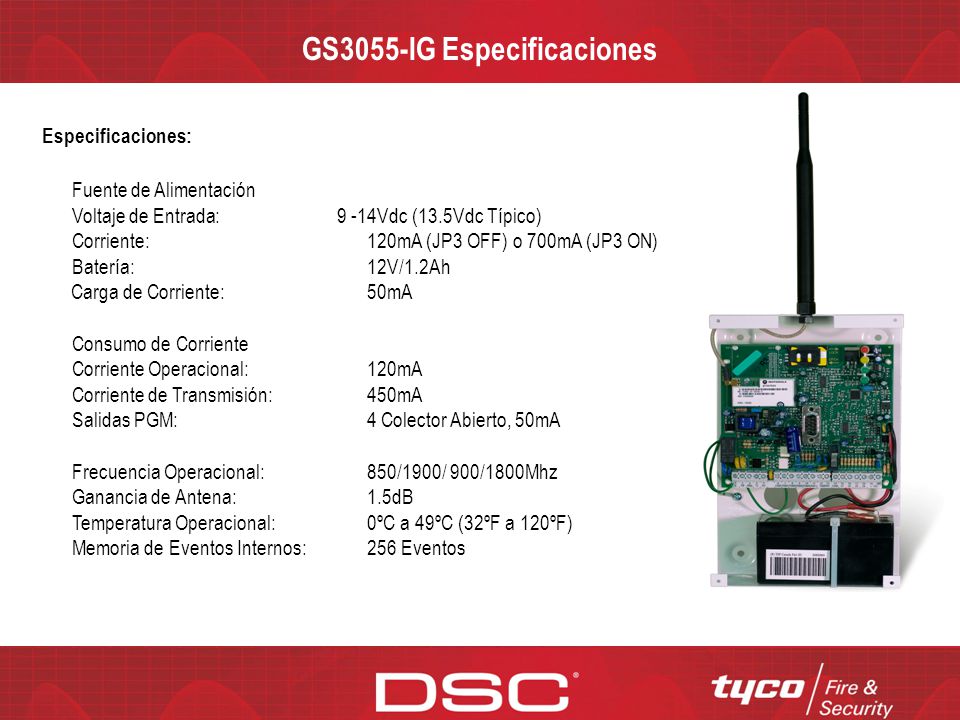

6 GS3055-IG Especificaciones
Fuente de Alimentación Voltaje de Entrada: Vdc (13.5Vdc Típico) Corriente: mA (JP3 OFF) o 700mA (JP3 ON) Batería: V/1.2Ah Carga de Corriente: mA Consumo de Corriente Corriente Operacional: mA Corriente de Transmisión: mA Salidas PGM: Colector Abierto, 50mA Frecuencia Operacional: /1900/ 900/1800Mhz Ganancia de Antena: dB Temperatura Operacional: 0ºC a 49ºC (32ºF a 120ºF) Memoria de Eventos Internos: Eventos

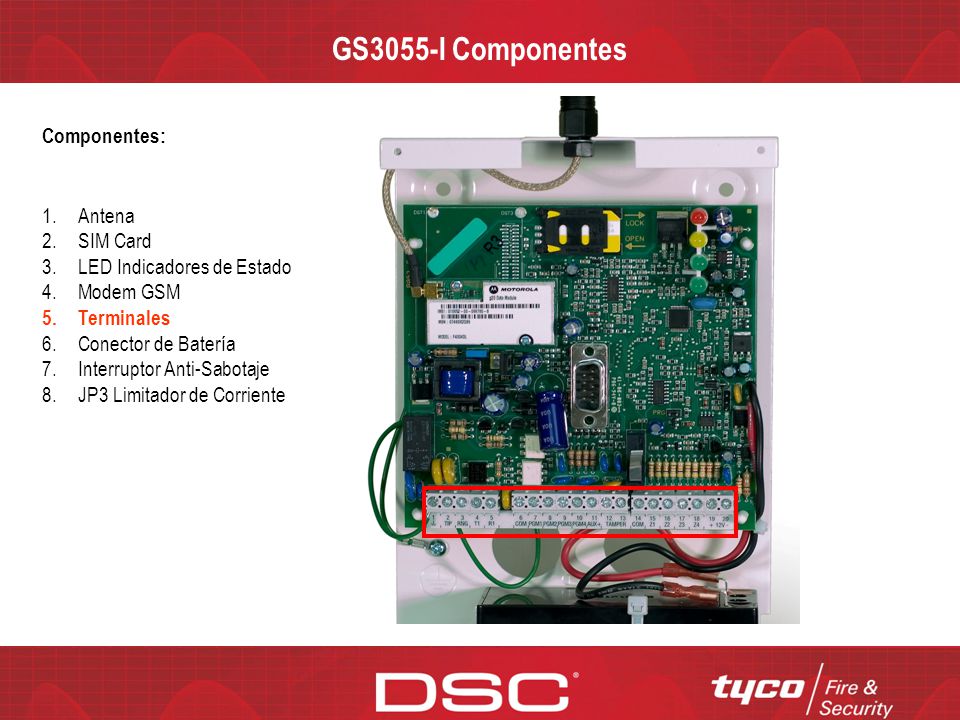

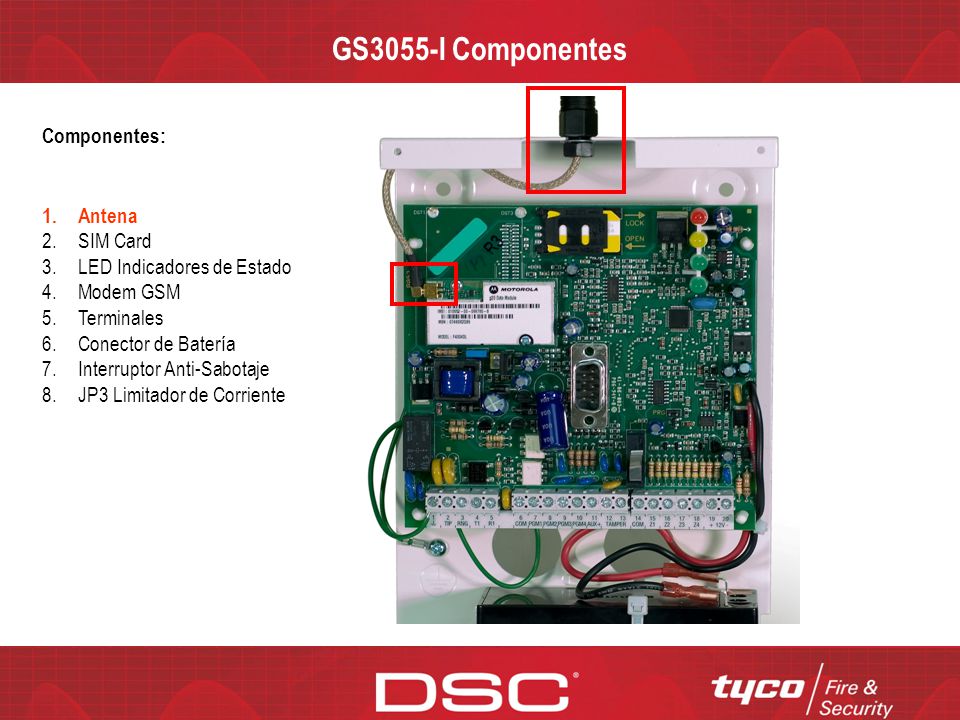

7 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

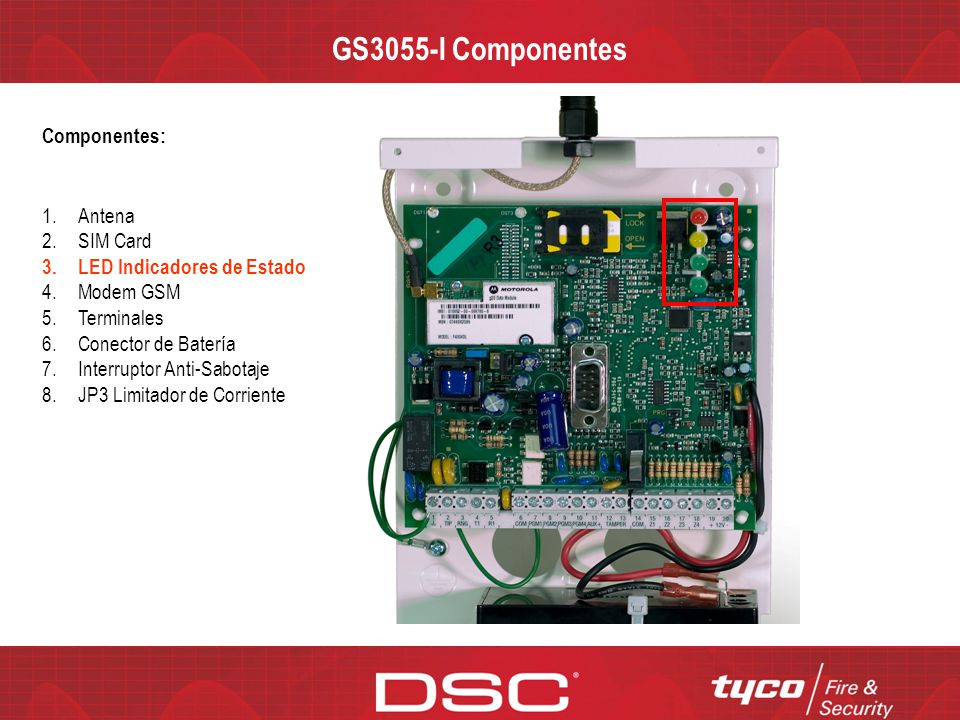

8 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

9 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

10 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

11 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

12 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

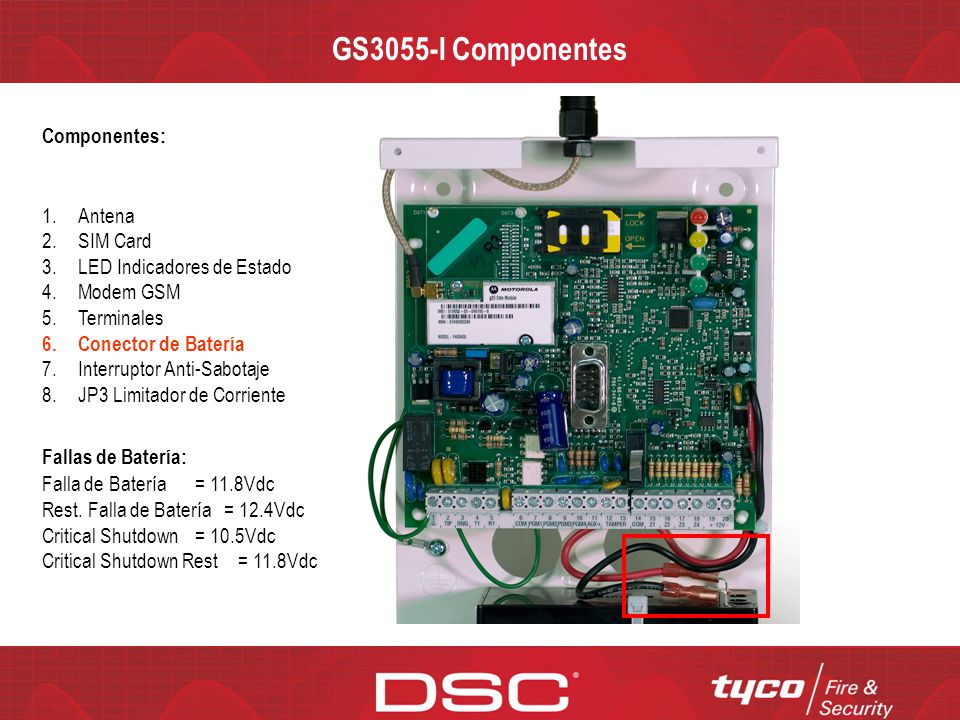

13 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente Fallas de Batería: Falla de Batería = 11.8Vdc Rest. Falla de Batería = 12.4Vdc Critical Shutdown = 10.5Vdc Critical Shutdown Rest = 11.8Vdc

14 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

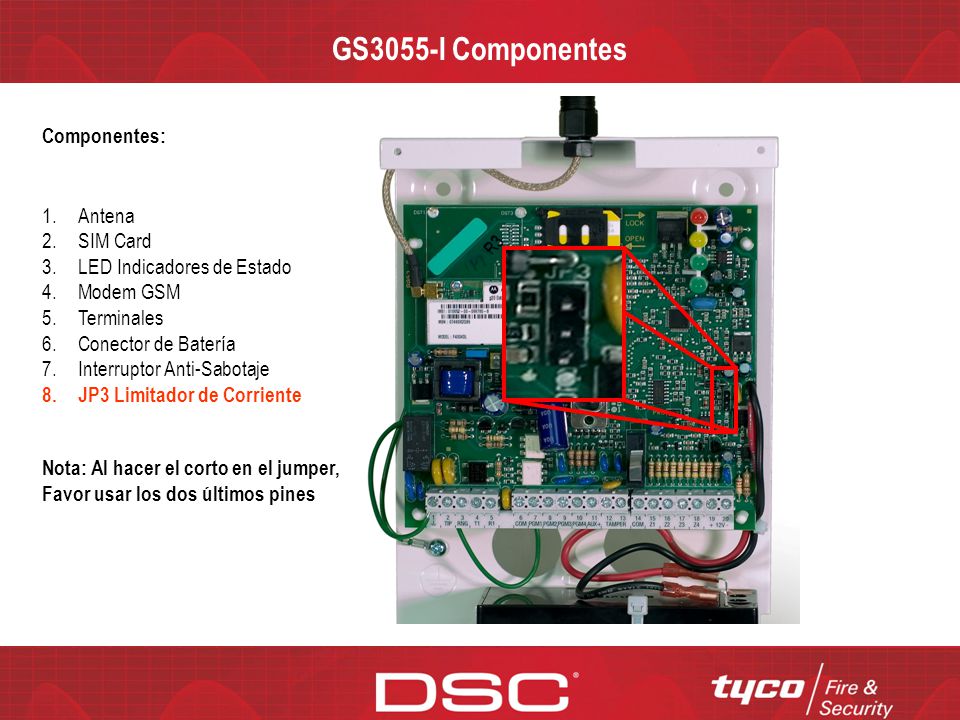

15 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente Nota: Al hacer el corto en el jumper, Favor usar los dos últimos pines

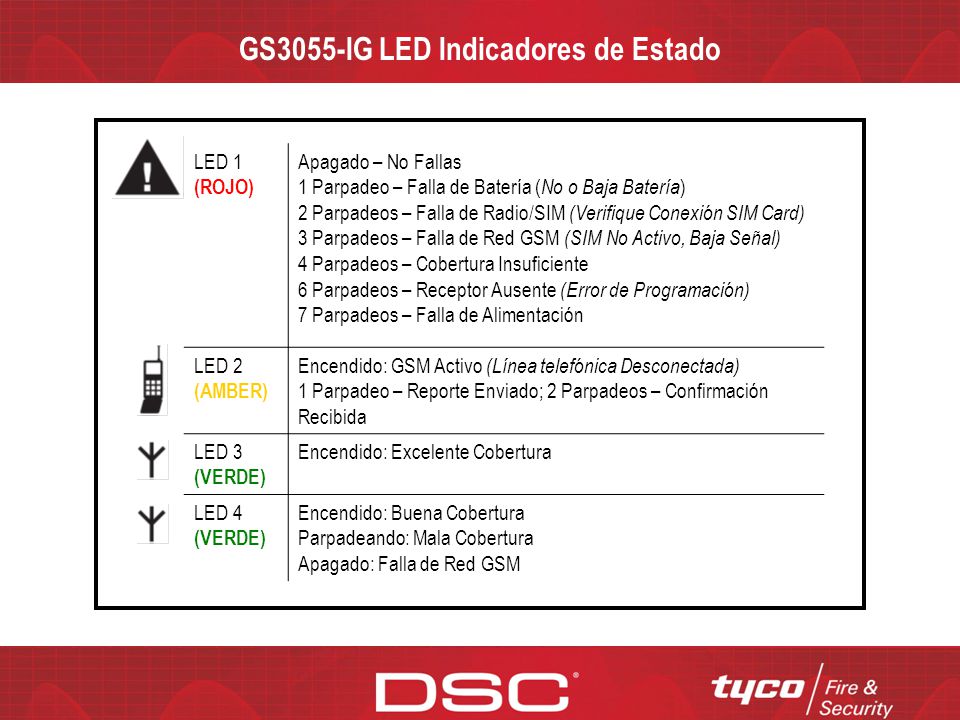

16 GS3055-IG LED Indicadores de Estado
(ROJO) Apagado – No Fallas 1 Parpadeo – Falla de Batería (No o Baja Batería) 2 Parpadeos – Falla de Radio/SIM (Verifique Conexión SIM Card) 3 Parpadeos – Falla de Red GSM (SIM No Activo, Baja Señal) 4 Parpadeos – Cobertura Insuficiente 6 Parpadeos – Receptor Ausente (Error de Programación) 7 Parpadeos – Falla de Alimentación LED 2 (AMBER) Encendido: GSM Activo (Línea telefónica Desconectada) 1 Parpadeo – Reporte Enviado; 2 Parpadeos – Confirmación Recibida LED 3 (VERDE) Encendido: Excelente Cobertura LED 4 (VERDE) Encendido: Buena Cobertura Parpadeando: Mala Cobertura Apagado: Falla de Red GSM

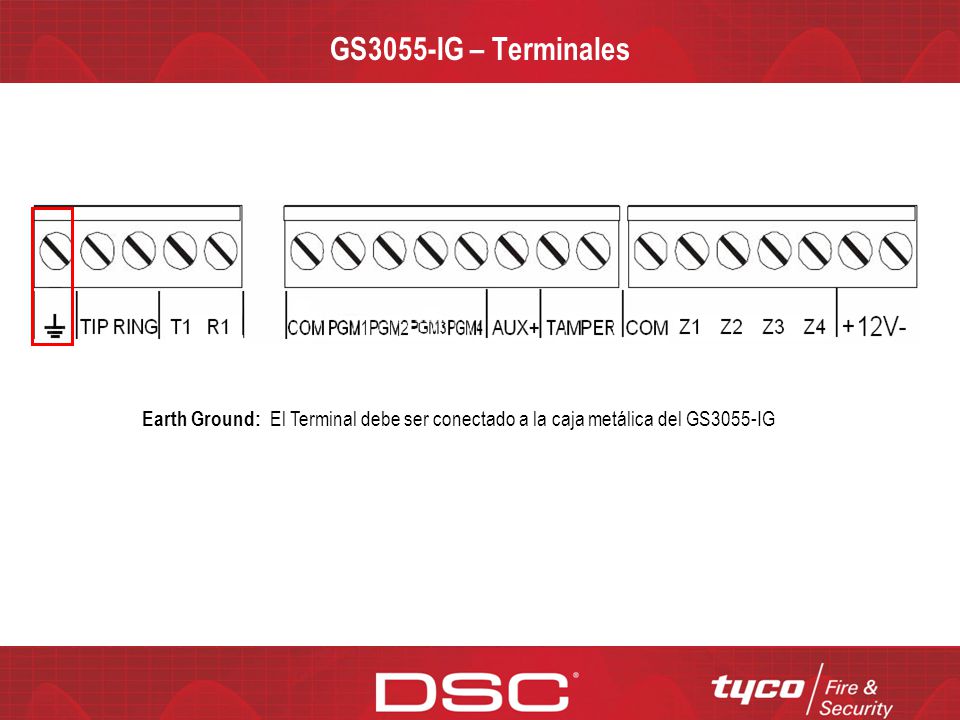

17 GS3055-IG – Terminales Earth Ground: El Terminal debe ser conectado a la caja metálica del GS3055-IG

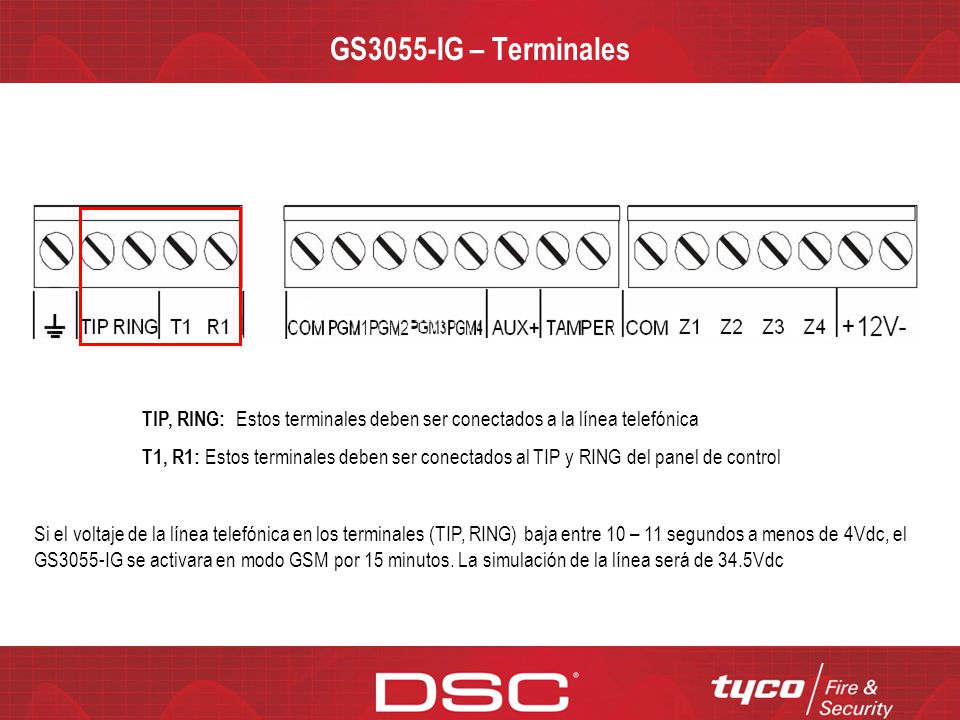

18 GS3055-IG – Terminales TIP, RING: Estos terminales deben ser conectados a la línea telefónica T1, R1: Estos terminales deben ser conectados al TIP y RING del panel de control Si el voltaje de la línea telefónica en los terminales (TIP, RING) baja entre 10 – 11 segundos a menos de 4Vdc, el GS3055-IG se activara en modo GSM por 15 minutos. La simulación de la línea será de 34.5Vdc

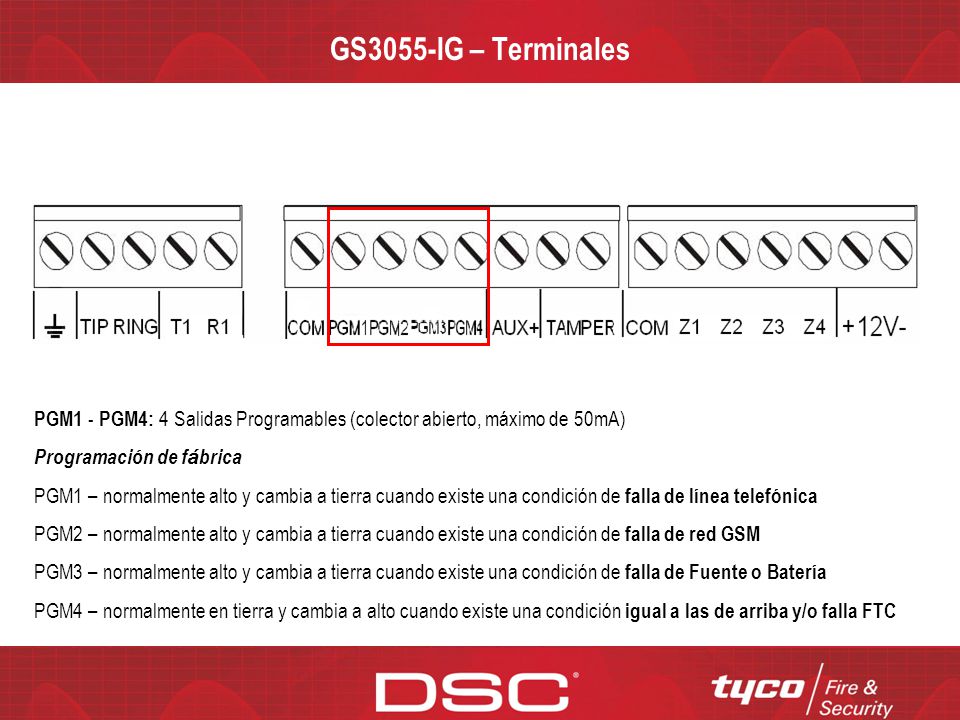

19 GS3055-IG – Terminales PGM1 - PGM4: 4 Salidas Programables (colector abierto, máximo de 50mA) Programación de fábrica PGM1 – normalmente alto y cambia a tierra cuando existe una condición de falla de línea telefónica PGM2 – normalmente alto y cambia a tierra cuando existe una condición de falla de red GSM PGM3 – normalmente alto y cambia a tierra cuando existe una condición de falla de Fuente o Batería PGM4 – normalmente en tierra y cambia a alto cuando existe una condición igual a las de arriba y/o falla FTC

20 GS3055-IG – Terminales Interruptor anti-sabotaje “TAMPER”: Cuando la cubierta metálica es removida, el interruptor anti-sabotaje no generara una señal hasta que se conecte, a través de un relevador, a una zona del panel de control o de la radio GS3055-IG

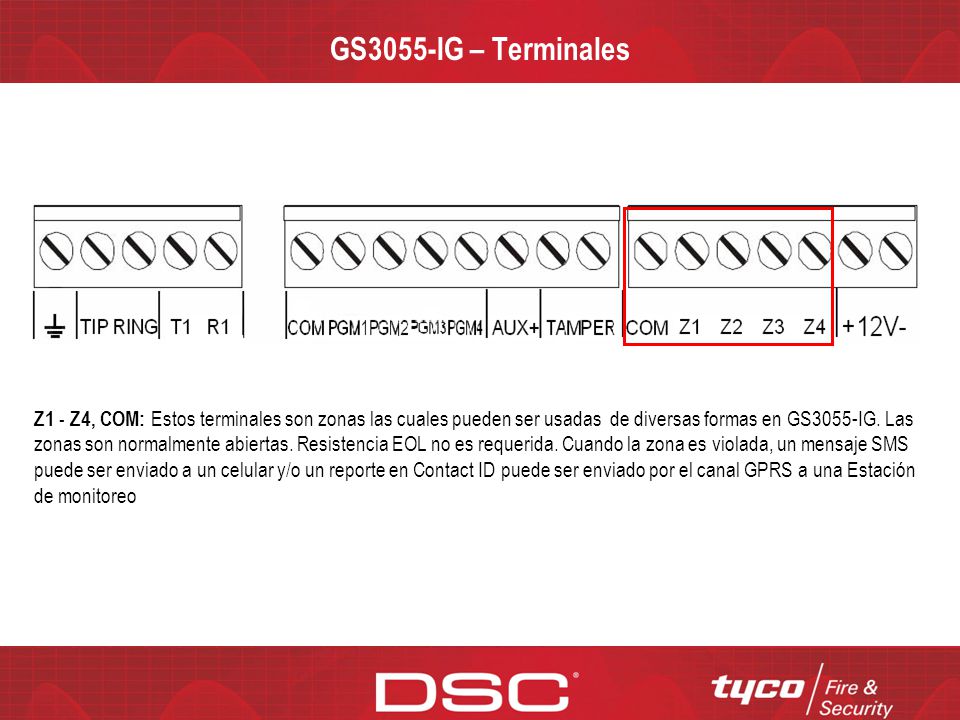

21 GS3055-IG – Terminales Z1 - Z4, COM: Estos terminales son zonas las cuales pueden ser usadas de diversas formas en GS3055-IG. Las zonas son normalmente abiertas. Resistencia EOL no es requerida. Cuando la zona es violada, un mensaje SMS puede ser enviado a un celular y/o un reporte en Contact ID puede ser enviado por el canal GPRS a una Estación de monitoreo

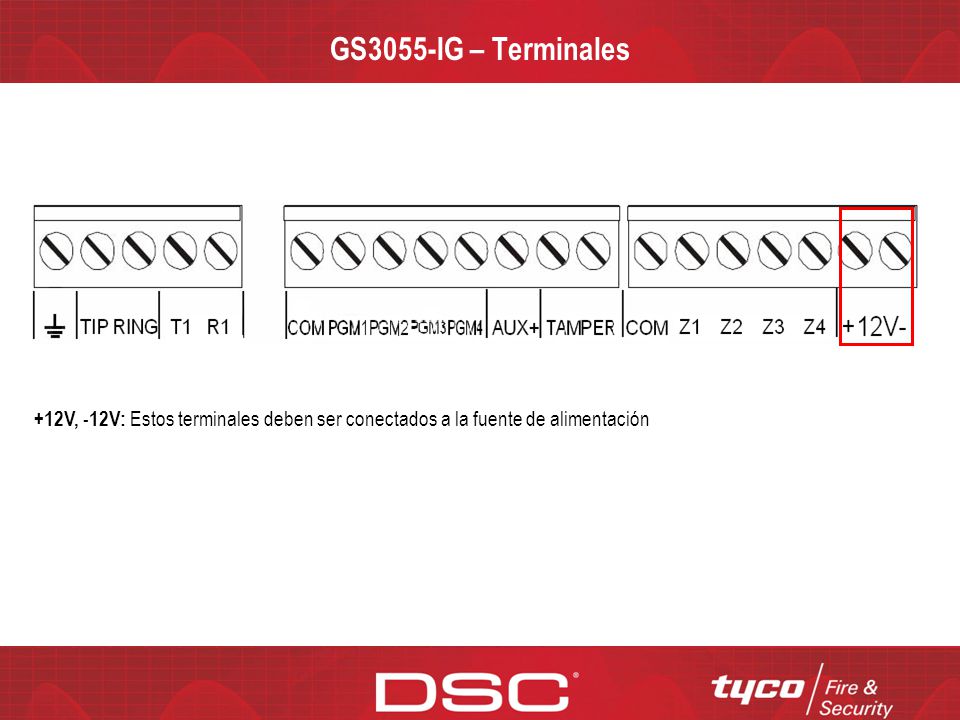

22 GS3055-IG – Terminales +12V, -12V: Estos terminales deben ser conectados a la fuente de alimentación

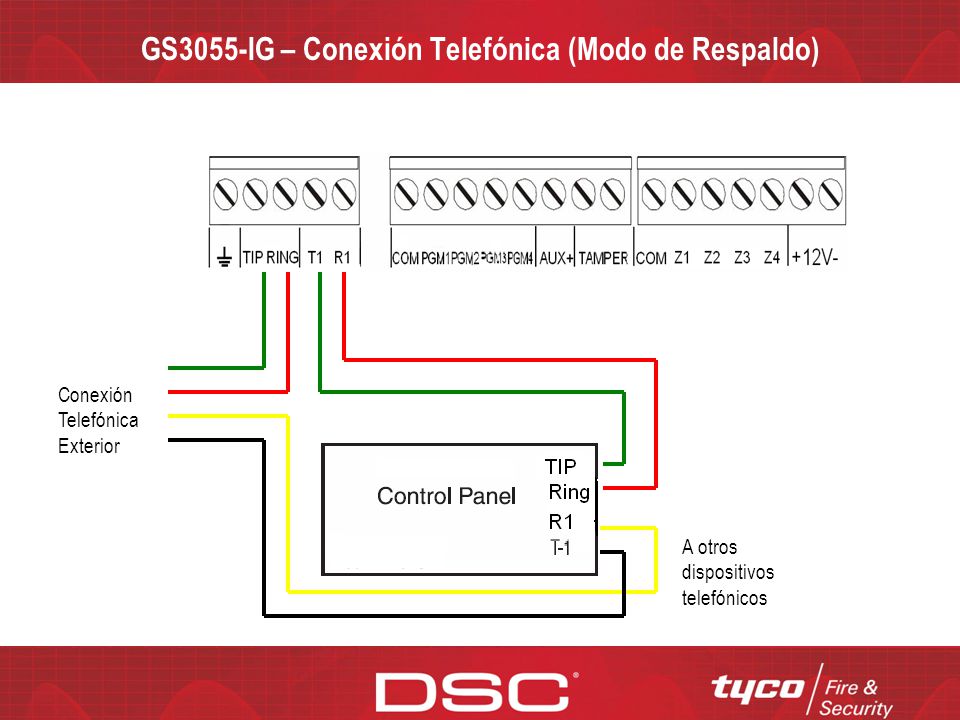

23 GS3055-IG – Conexión Telefónica (Modo de Respaldo)
Conexión Telefónica Exterior A otros dispositivos telefónicos

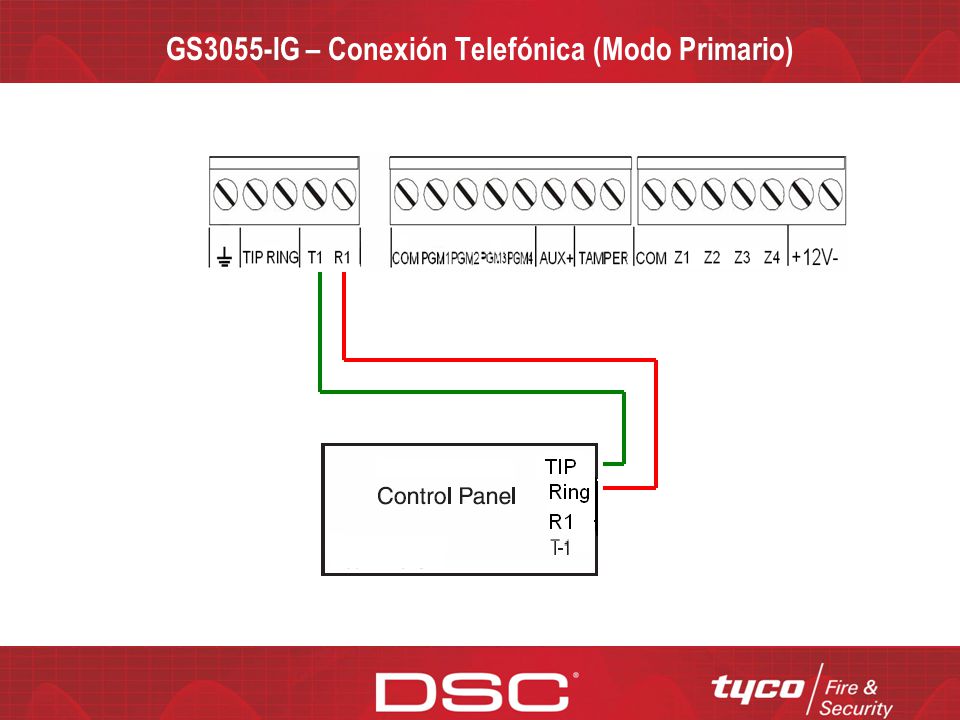

24 GS3055-IG – Conexión Telefónica (Modo Primario)

25 GS3055-IG Equipo de Recepción
Receptores System II/ System III: El receptor System II es compatible con 1024 Comunicadores IP (Versión de Firmware 1.1 en adelante) El receptor System III con 1 modulo DRL3-IP es compatible con 1024 Comunicadores IP (Versión de firmware 1.91 en adelante) El receptor System III tiene un máximo de 24 líneas; 24,576 Comunicadores IP Un Comunicador IP puede ser: TL150, TL250, TL300 y GS3055-IG Las señales de un GS3055-IG pueden ser recibidas con la última versión de nuestros receptores

26 GS3055-IG Preguntas
