1 Simply easy! TM OsiSense: guía de elección Christian Zamorategui Product Manager Junio 2015

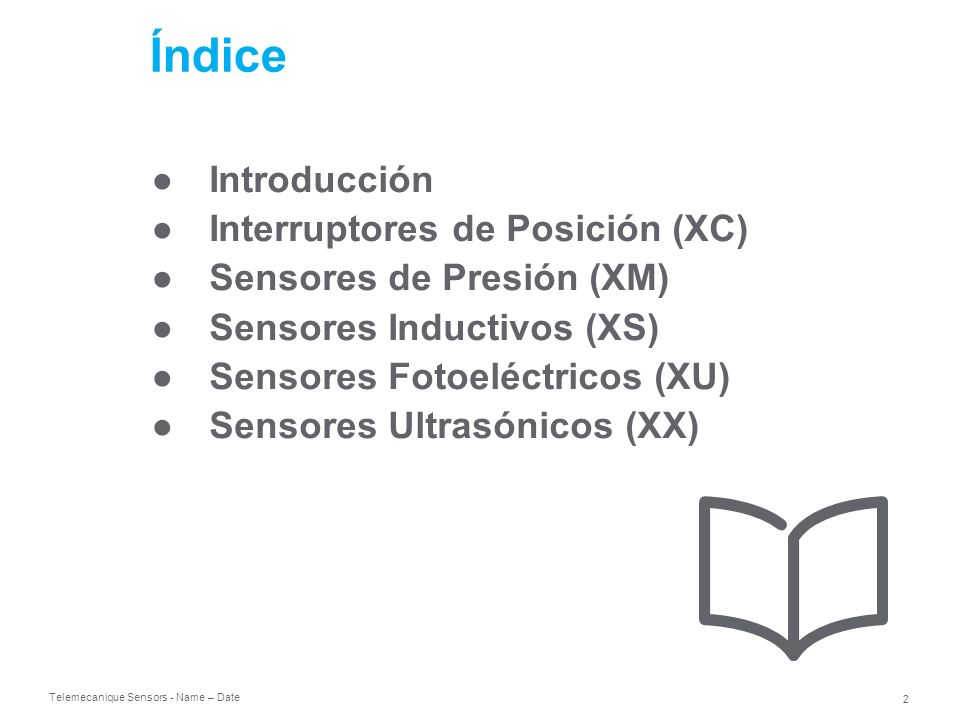

2 Telemecanique Sensors 2 - Name – Date Índice Zona a ocupar por la/s imagen/es ● Introducción ● Interruptores de Posición (XC) ● Sensores de Presión (XM) ● Sensores Inductivos (XS) ● Sensores Fotoeléctricos (XU) ● Sensores Ultrasónicos (XX)

3 Telemecanique Sensors 3 - Name – Date Introducción

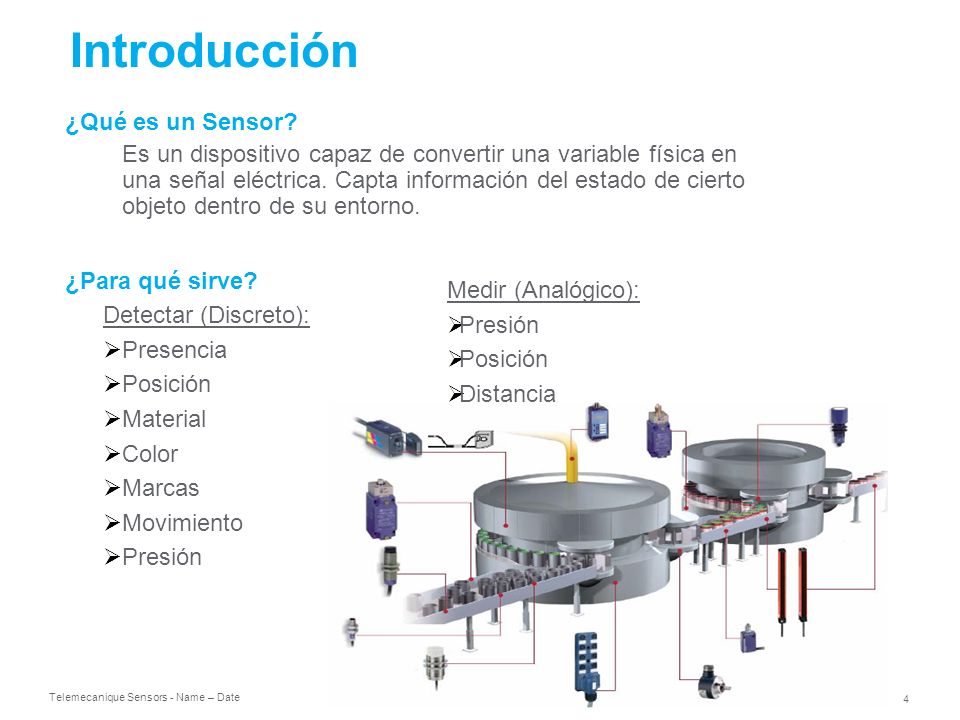

4 Telemecanique Sensors 4 - Name – Date ¿Qué es un Sensor? Es un dispositivo capaz de convertir una variable física en una señal eléctrica. Capta información del estado de cierto objeto dentro de su entorno. ¿Para qué sirve? Detectar (Discreto):  Presencia  Posición  Material  Color  Marcas  Movimiento  Presión Introducción Medir (Analógico):  Presión  Posición  Distancia

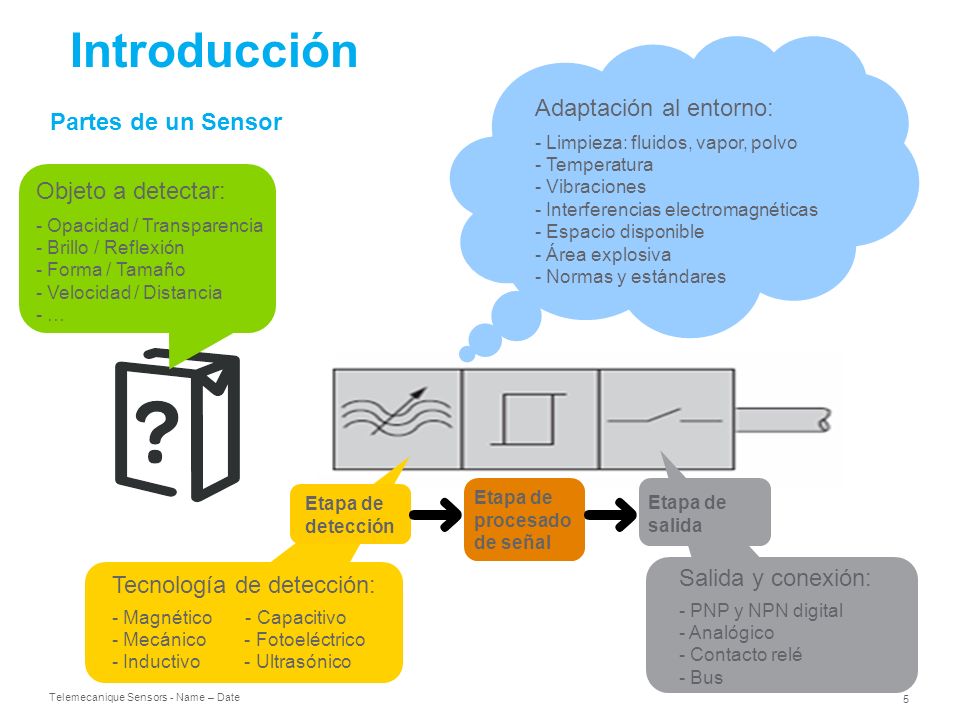

5 Telemecanique Sensors 5 - Name – Date Partes de un Sensor Introducción Adaptación al entorno: - Limpieza: fluidos, vapor, polvo - Temperatura - Vibraciones - Interferencias electromagnéticas - Espacio disponible - Área explosiva - Normas y estándares Objeto a detectar: - Opacidad / Transparencia - Brillo / Reflexión - Forma / Tamaño - Velocidad / Distancia - … Tecnología de detección: - Magnético - Capacitivo - Mecánico - Fotoeléctrico - Inductivo - Ultrasónico Salida y conexión: - PNP y NPN digital - Analógico - Contacto relé - Bus Etapa de detección Etapa de procesado de señal Etapa de salida

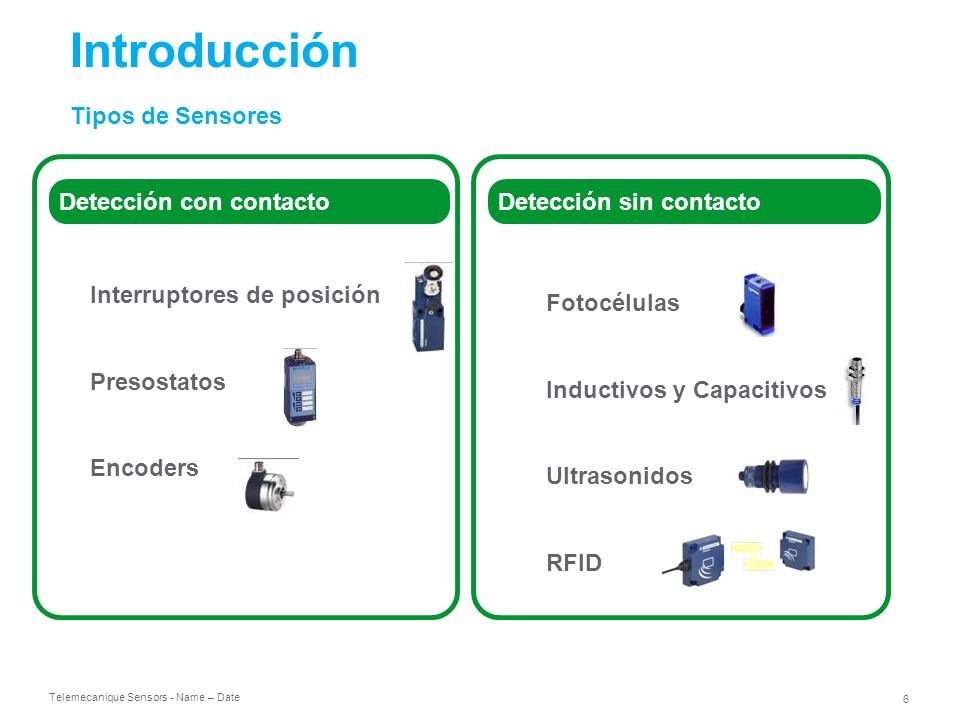

6 Telemecanique Sensors 6 - Name – Date Interruptores de posición Presostatos Encoders Fotocélulas Inductivos y Capacitivos Ultrasonidos RFID Introducción Tipos de Sensores Detección con contacto Detección sin contacto

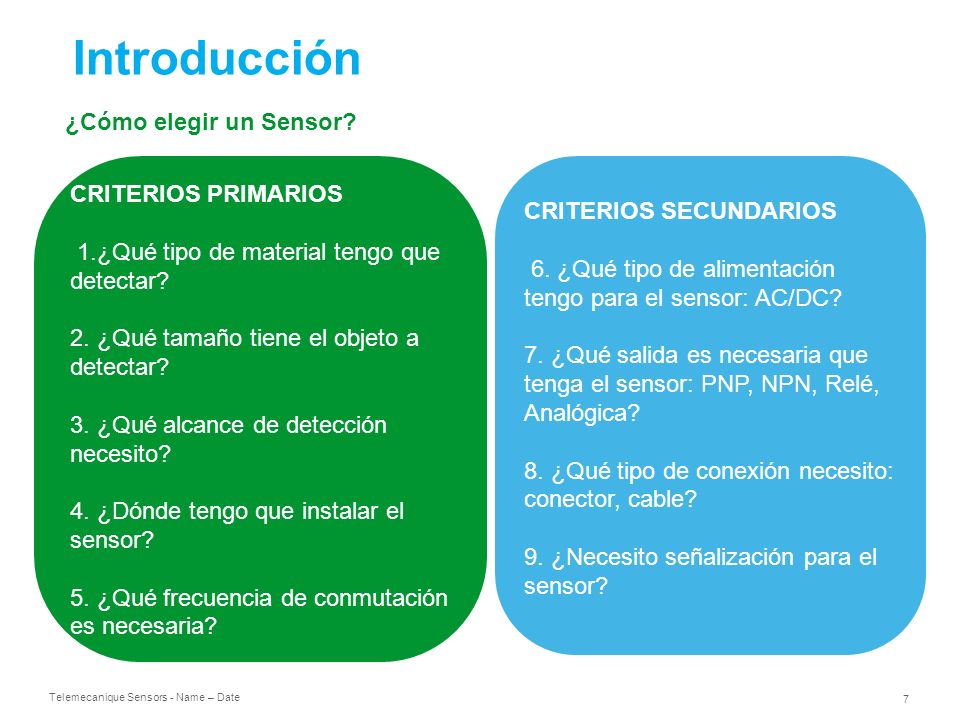

7 Telemecanique Sensors 7 - Name – Date CRITERIOS PRIMARIOS 1.¿Qué tipo de material tengo quedetectar?2. ¿Qué tamaño tiene el objeto adetectar?3. ¿Qué alcance de detecciónnecesito?4. ¿Dónde tengo que instalar elsensor?5. ¿Qué frecuencia de conmutaciónes necesaria? CRITERIOS SECUNDARIOS 6. ¿Qué tipo de alimentacióntengo para el sensor: AC/DC?7. ¿Qué salida es necesaria quetenga el sensor: PNP, NPN, Relé,Analógica?8. ¿Qué tipo de conexión necesito:conector, cable?9. ¿Necesito señalización para elsensor? Introducción ¿Cómo elegir un Sensor?

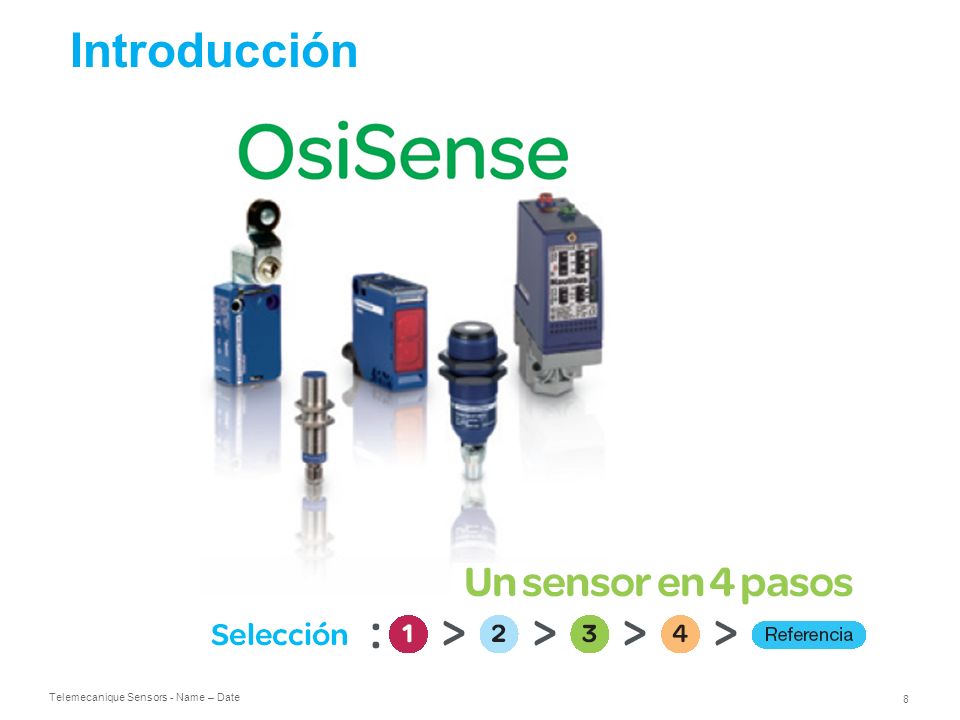

8 Telemecanique Sensors 8 - Name – Date Introducción

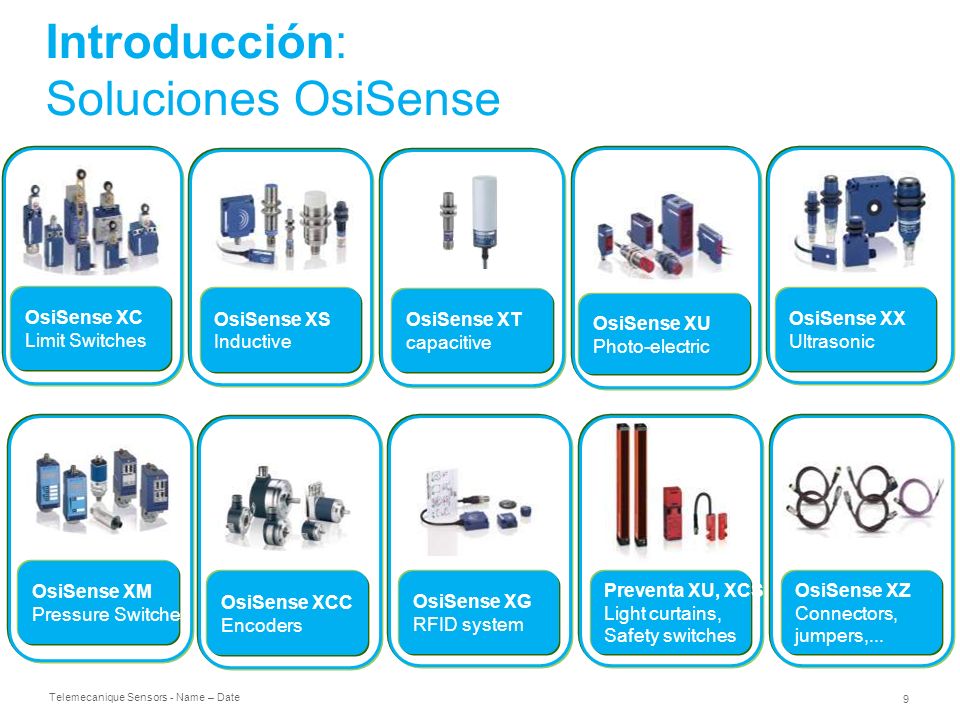

9 Telemecanique Sensors 9 - Name – Date OsiSense XC Limit Switches OsiSense XS Inductive OsiSense XU Photo-electric OsiSense XX Ultrasonic OsiSense XCC Encoders OsiSense XM Pressure Switches Preventa XU, XCS Light curtains, Safety switches OsiSense XZ Connectors, jumpers,... OsiSense XT capacitive OsiSense XG RFID system Introducción: Soluciones OsiSense

10 Telemecanique Sensors 10 - Name – Date Interruptores de Posición: OsiSense XC

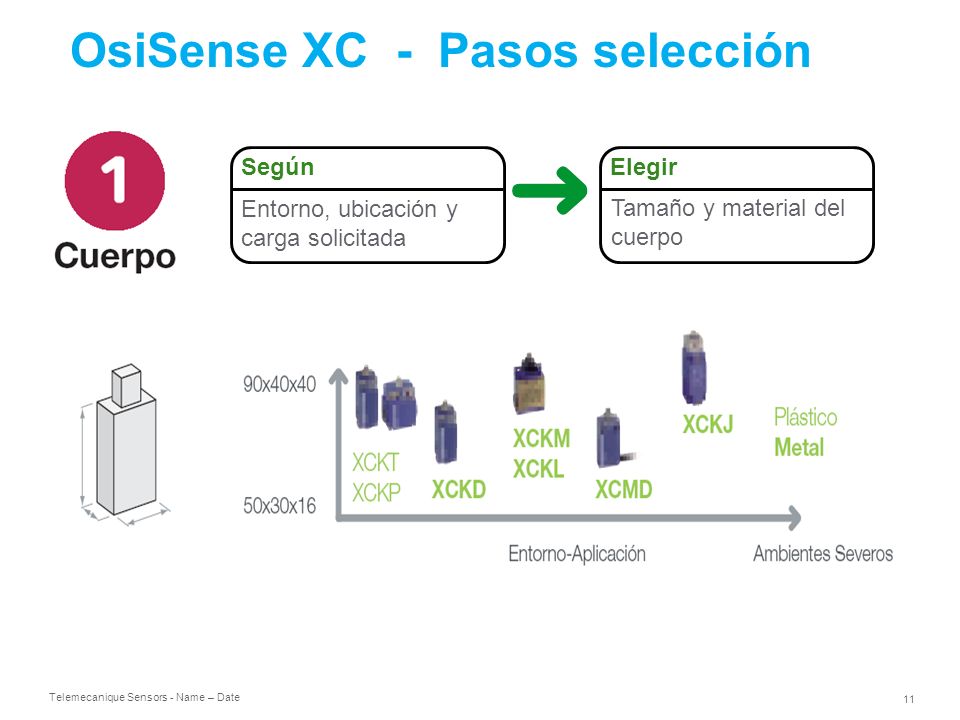

11 Telemecanique Sensors 11 - Name – Date OsiSense XC - Pasos selección Entorno, ubicación y carga solicitada Tamaño y material del cuerpo Según Elegir

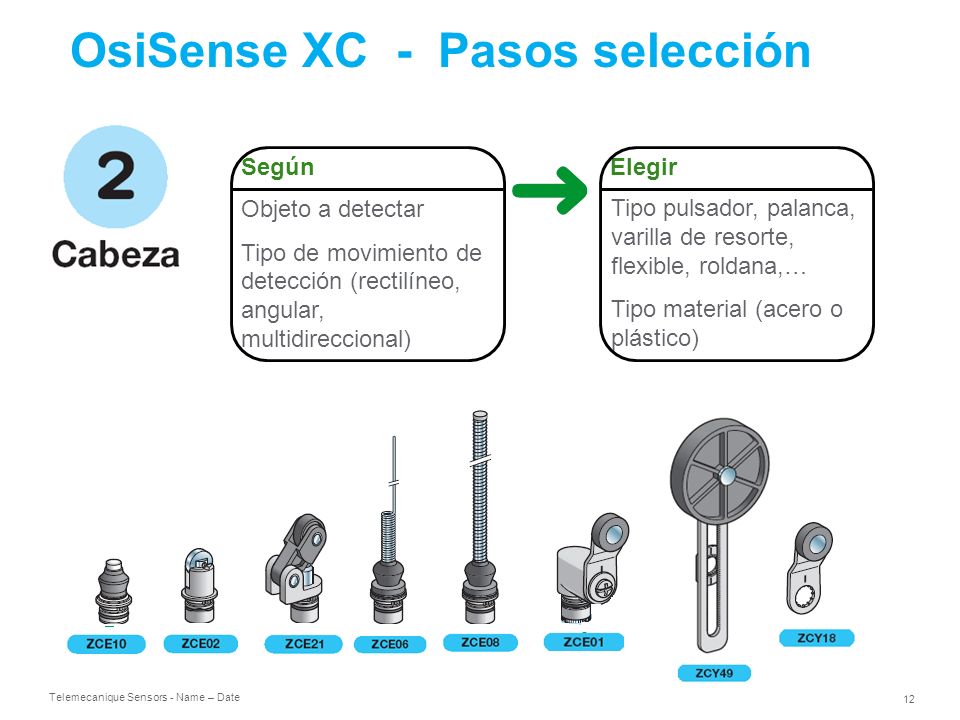

12 Telemecanique Sensors 12 - Name – Date OsiSense XC - Pasos selección Objeto a detectar Tipo de movimiento de detección (rectilíneo, angular, multidireccional) Tipo pulsador, palanca, varilla de resorte, flexible, roldana,… Tipo material (acero o plástico) Según Elegir

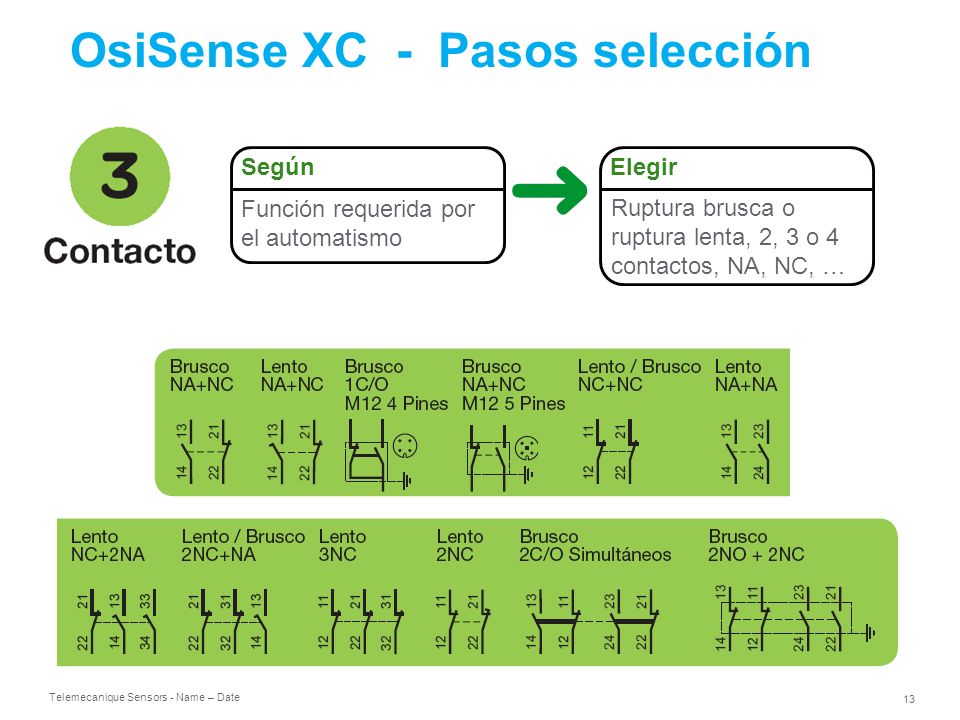

13 Telemecanique Sensors 13 - Name – Date OsiSense XC - Pasos selección Función requerida por el automatismo Ruptura brusca o ruptura lenta, 2, 3 o 4 contactos, NA, NC, … Según Elegir

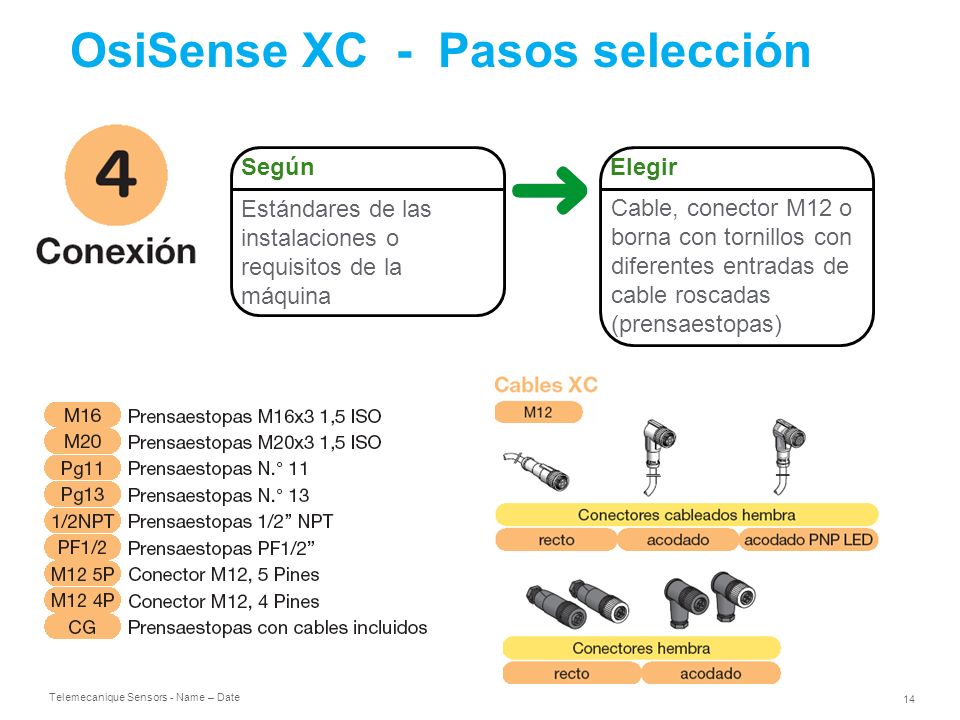

14 Telemecanique Sensors 14 - Name – Date OsiSense XC - Pasos selección Estándares de las instalaciones o requisitos de la máquina Cable, conector M12 o borna con tornillos con diferentes entradas de cable roscadas (prensaestopas) Según Elegir

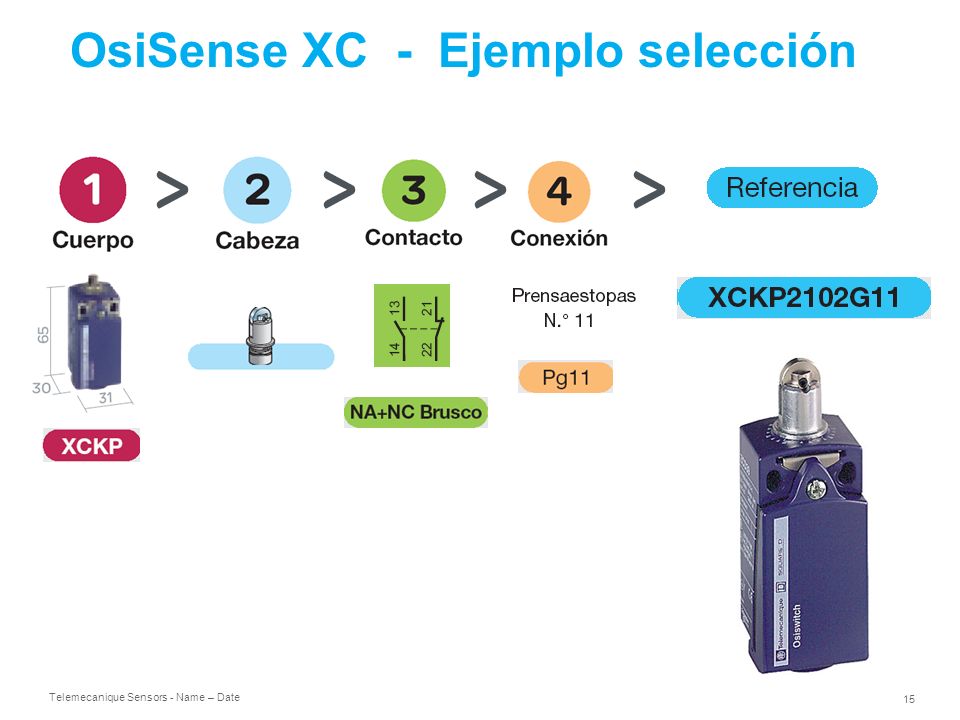

15 Telemecanique Sensors 15 - Name – Date OsiSense XC - Ejemplo selección

16 Telemecanique Sensors 16 - Name – Date Sensores de Presión: OsiSense XM

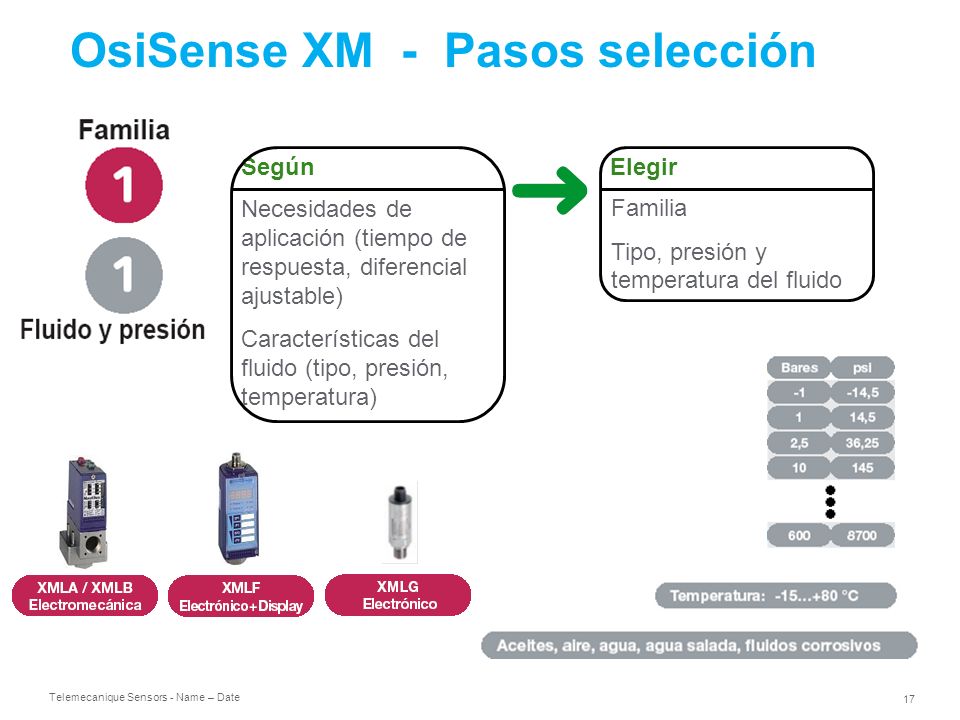

17 Telemecanique Sensors 17 - Name – Date OsiSense XM - Pasos selección Necesidades de aplicación (tiempo de respuesta, diferencial ajustable) Características del fluido (tipo, presión, temperatura) Familia Tipo, presión y temperatura del fluido Según Elegir

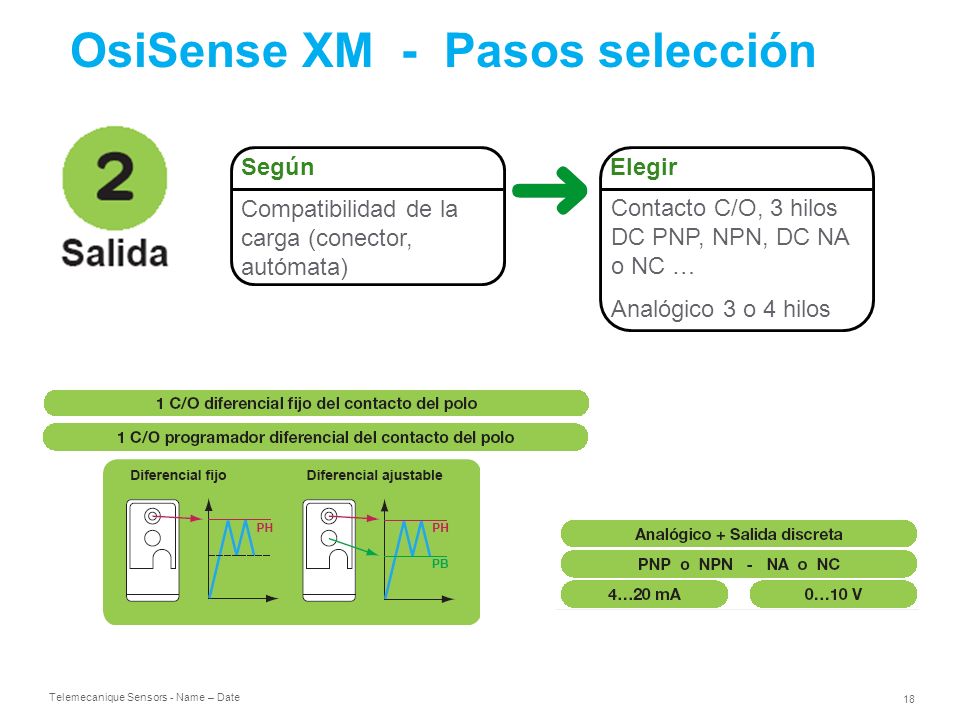

18 Telemecanique Sensors 18 - Name – Date OsiSense XM - Pasos selección Compatibilidad de la carga (conector, autómata) Contacto C/O, 3 hilos DC PNP, NPN, DC NA o NC … Analógico 3 o 4 hilos Según Elegir

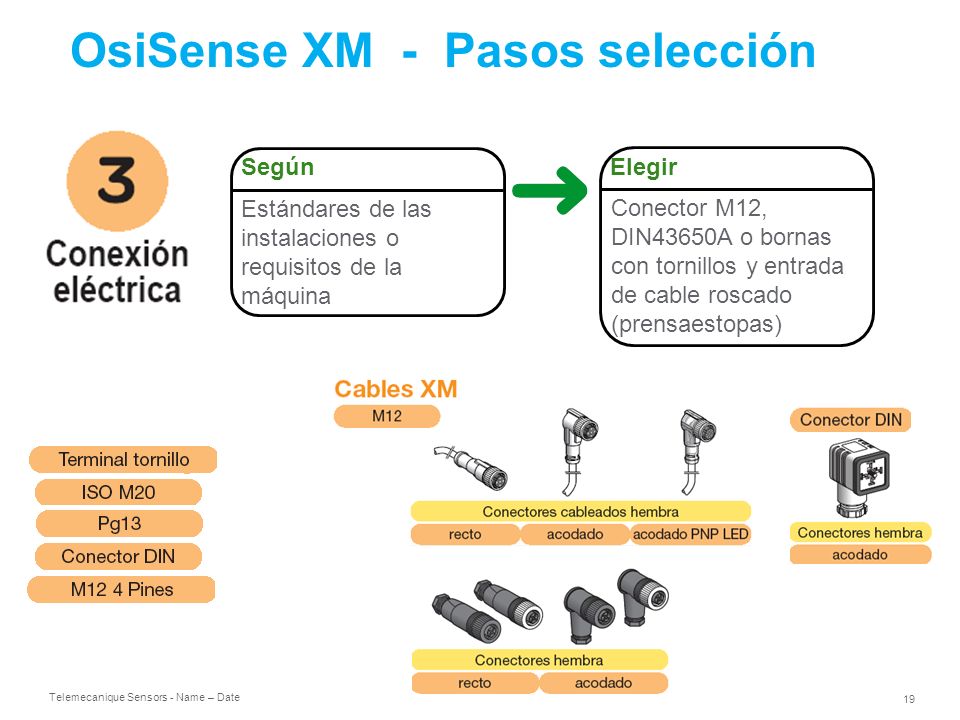

19 Telemecanique Sensors 19 - Name – Date OsiSense XM - Pasos selección Estándares de las instalaciones o requisitos de la máquina Conector M12, DIN43650A o bornas con tornillos y entrada de cable roscado (prensaestopas) Según Elegir

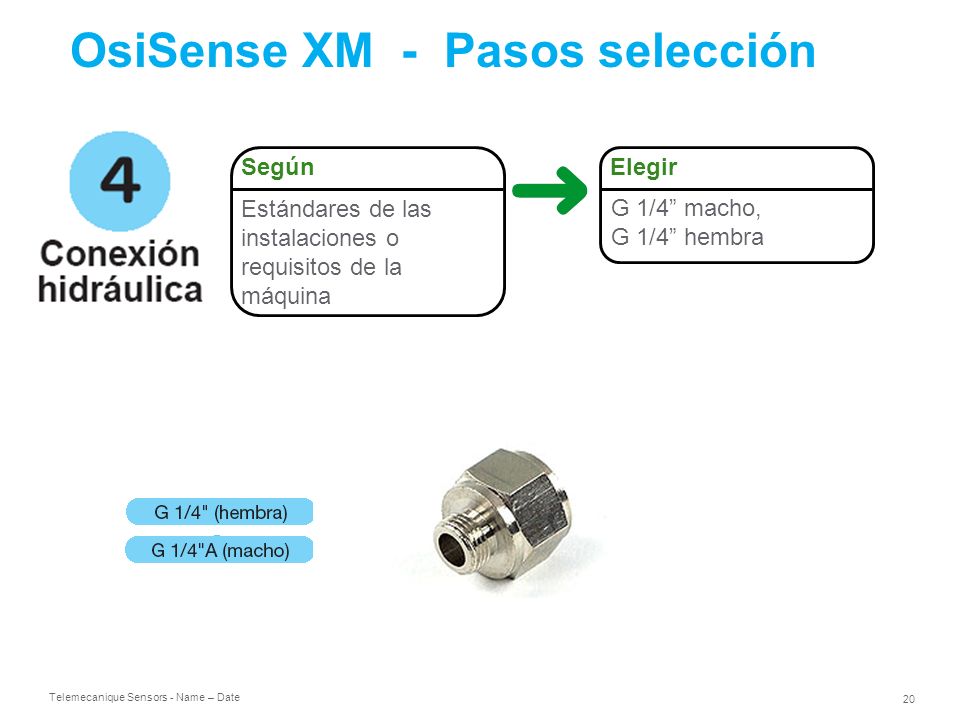

20 Telemecanique Sensors 20 - Name – Date OsiSense XM - Pasos selección Estándares de las instalaciones o requisitos de la máquina G 1/4” macho, G 1/4” hembra Según Elegir

21 Telemecanique Sensors 21 - Name – Date Sensores Inductivos: OsiSense XS

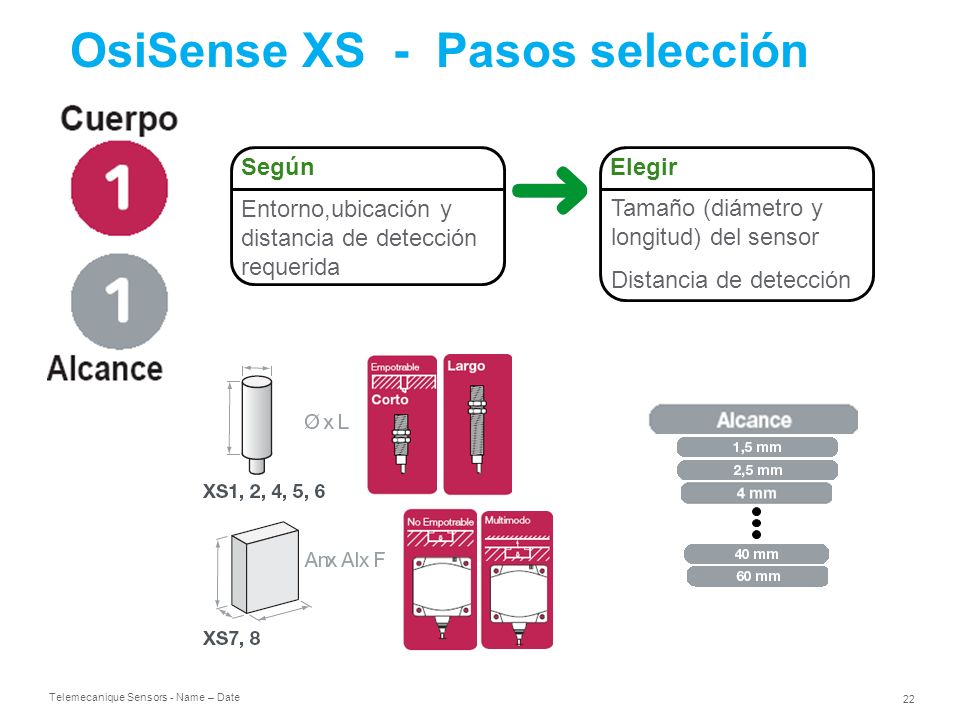

22 Telemecanique Sensors 22 - Name – Date OsiSense XS - Pasos selección Entorno,ubicación y distancia de detección requerida Tamaño (diámetro y longitud) del sensor Distancia de detección Según Elegir

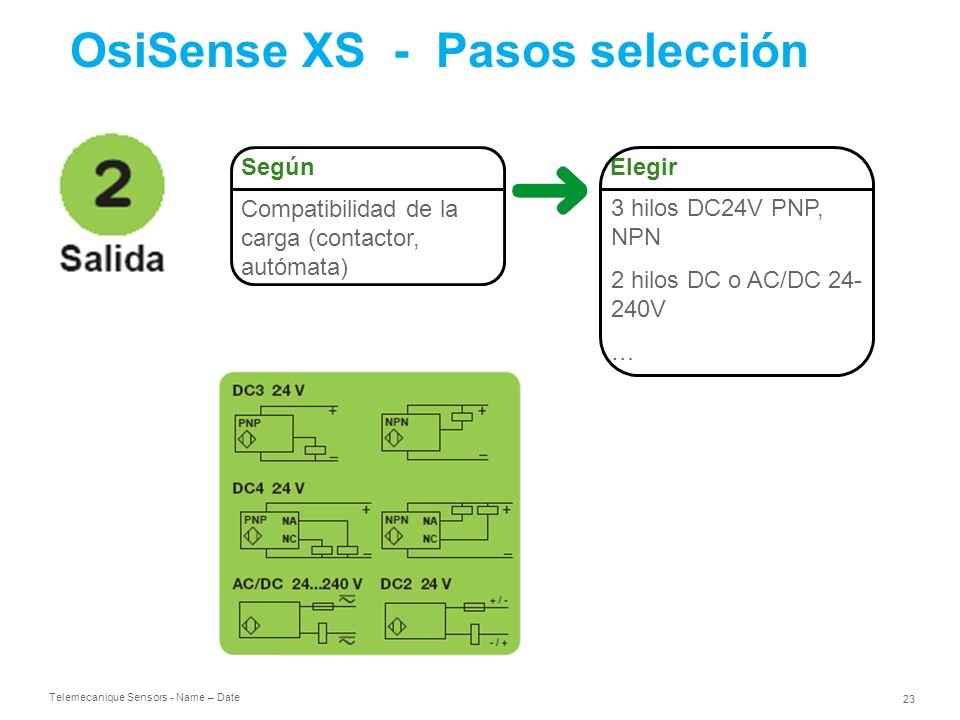

23 Telemecanique Sensors 23 - Name – Date OsiSense XS - Pasos selección Compatibilidad de la carga (contactor, autómata) 3 hilos DC24V PNP, NPN 2 hilos DC o AC/DC 24- 240V … Según Elegir

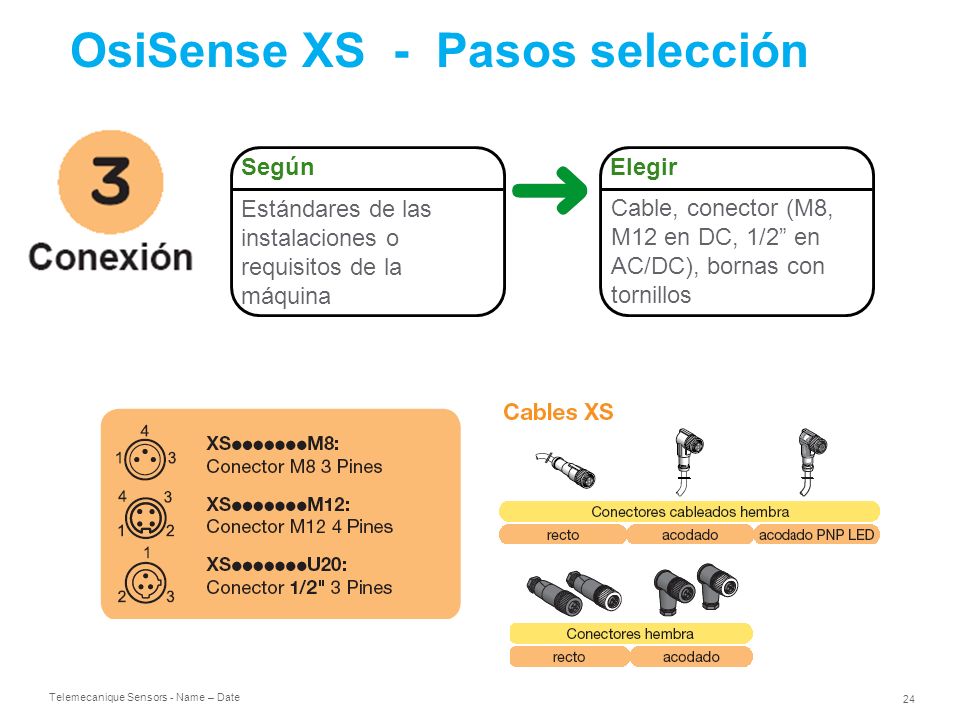

24 Telemecanique Sensors 24 - Name – Date OsiSense XS - Pasos selección Estándares de las instalaciones o requisitos de la máquina Cable, conector (M8, M12 en DC, 1/2” en AC/DC), bornas con tornillos Según Elegir

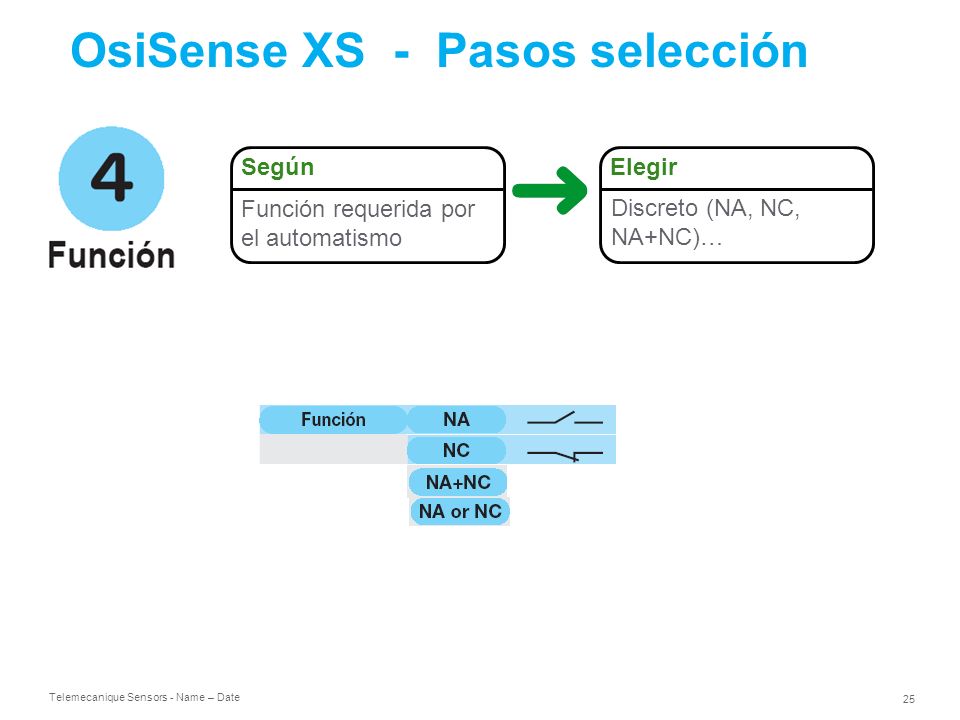

25 Telemecanique Sensors 25 - Name – Date OsiSense XS - Pasos selección Función requerida por el automatismo Discreto (NA, NC, NA+NC)… Según Elegir

26 Telemecanique Sensors 26 - Name – Date Sensores Fotoeléctricos: OsiSense XU

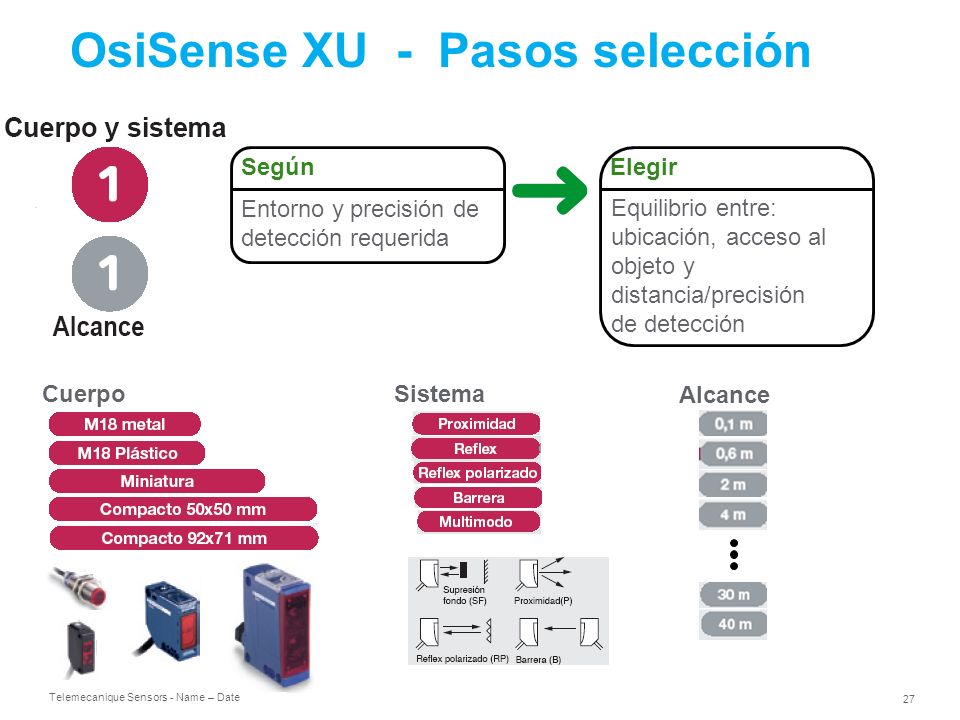

27 Telemecanique Sensors 27 - Name – Date OsiSense XU - Pasos selección Entorno y precisión de detección requerida Equilibrio entre: ubicación, acceso al objeto y distancia/precisión de detección Según Elegir CuerpoSistema Alcance

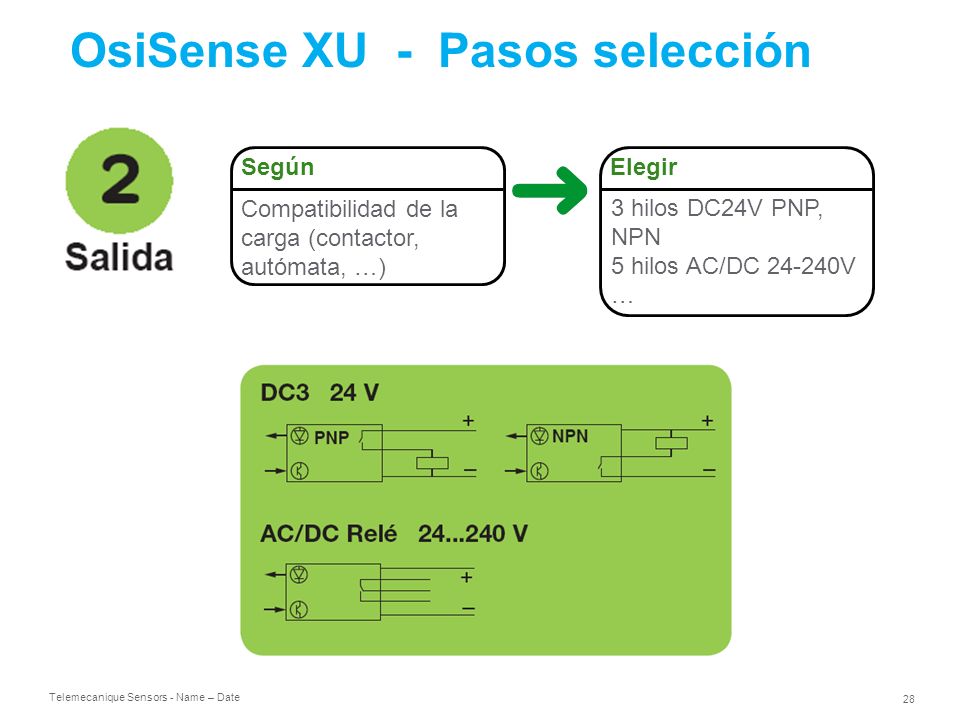

28 Telemecanique Sensors 28 - Name – Date OsiSense XU - Pasos selección Compatibilidad de la carga (contactor, autómata, …) 3 hilos DC24V PNP, NPN 5 hilos AC/DC 24-240V … Según Elegir

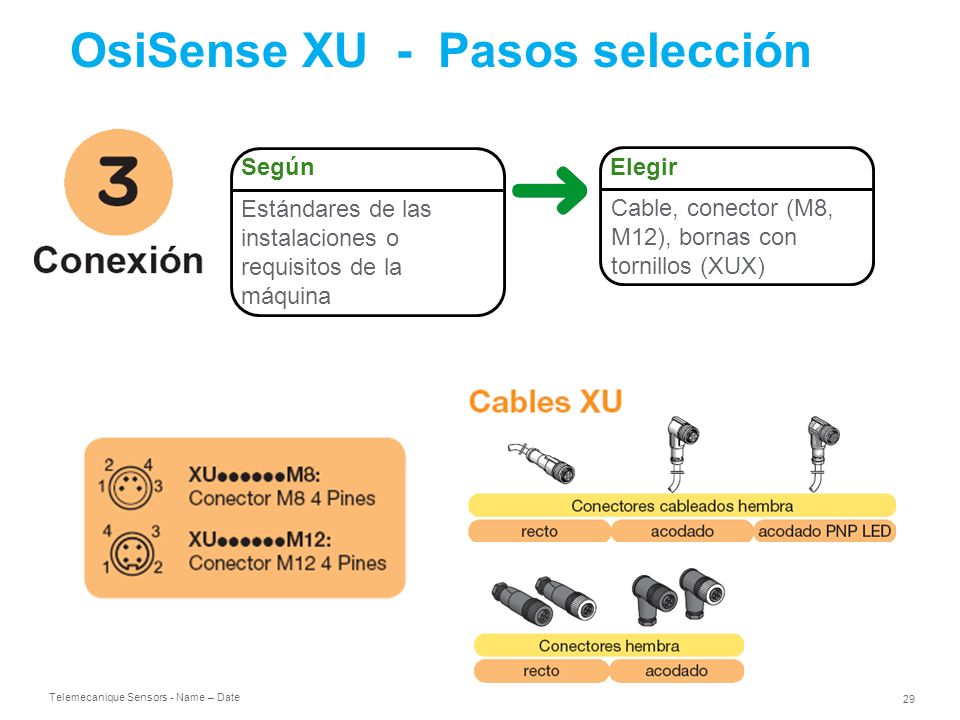

29 Telemecanique Sensors 29 - Name – Date OsiSense XU - Pasos selección Estándares de las instalaciones o requisitos de la máquina Cable, conector (M8, M12), bornas con tornillos (XUX) Según Elegir

30 Telemecanique Sensors 30 - Name – Date OsiSense XU - Pasos selección Función requerida por el automatismo Discreto (NA, NC, NA+NC)… Según Elegir

31 Telemecanique Sensors 31 - Name – Date Sensores Ultrasónicos OsiSense XX

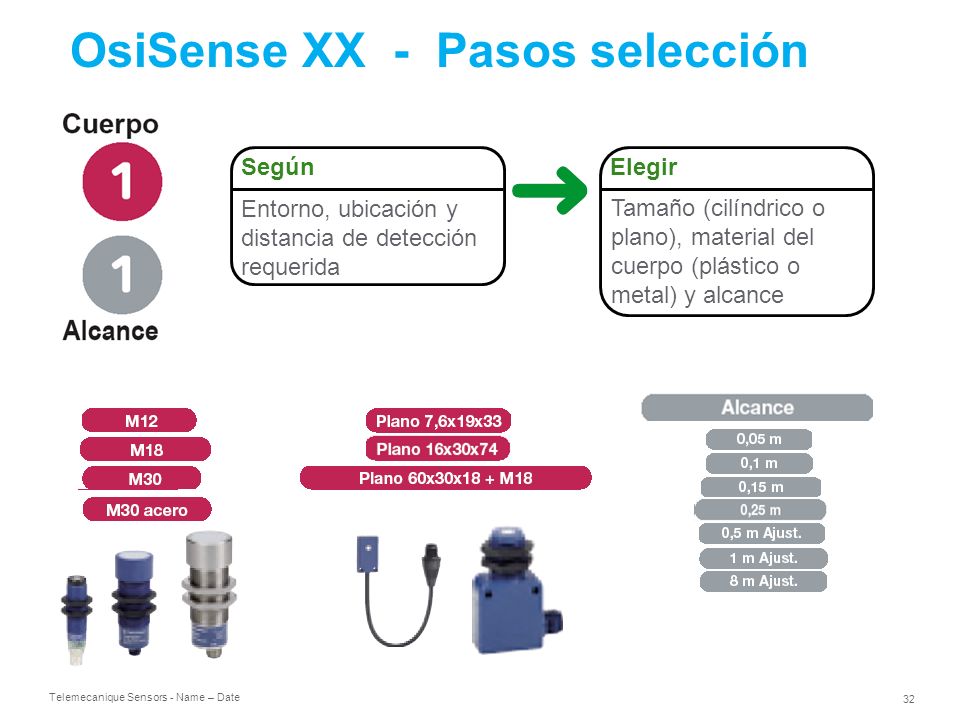

32 Telemecanique Sensors 32 - Name – Date OsiSense XX - Pasos selección Entorno, ubicación y distancia de detección requerida Tamaño (cilíndrico o plano), material del cuerpo (plástico o metal) y alcance Según Elegir

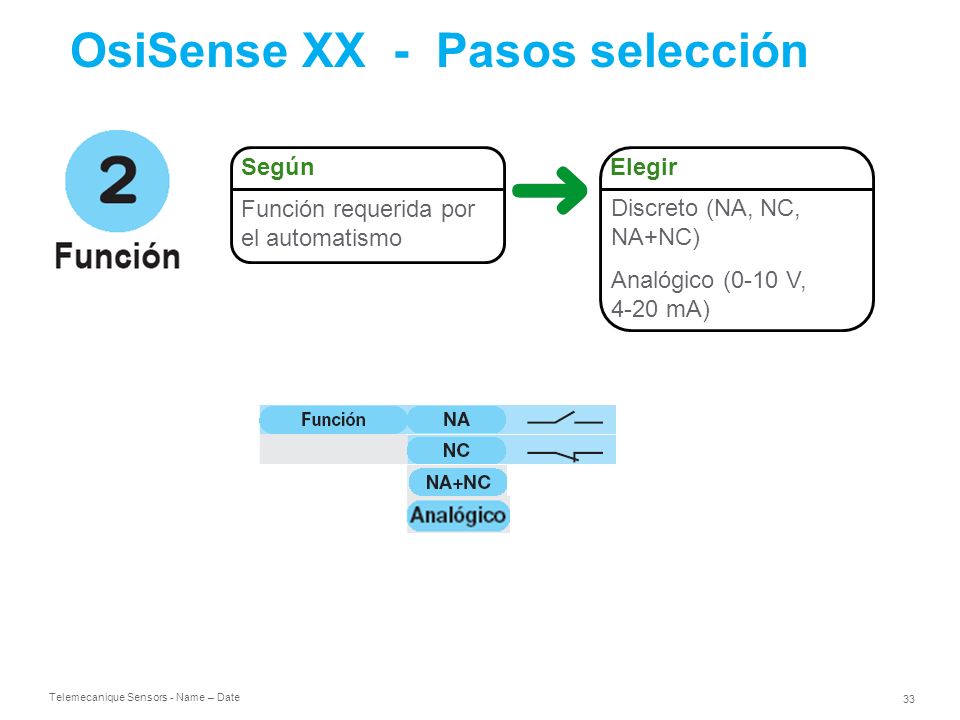

33 Telemecanique Sensors 33 - Name – Date OsiSense XX - Pasos selección Función requerida por el automatismo Discreto (NA, NC, NA+NC) Analógico (0-10 V, 4-20 mA) Según Elegir

34 Telemecanique Sensors 34 - Name – Date OsiSense XX - Pasos selección Compatibilidad de la carga (contactor, autómata, …) 3 hilos DC PNP, NPN 2 hilos AC/DC … Hilos analógicos 3/4 Según Elegir

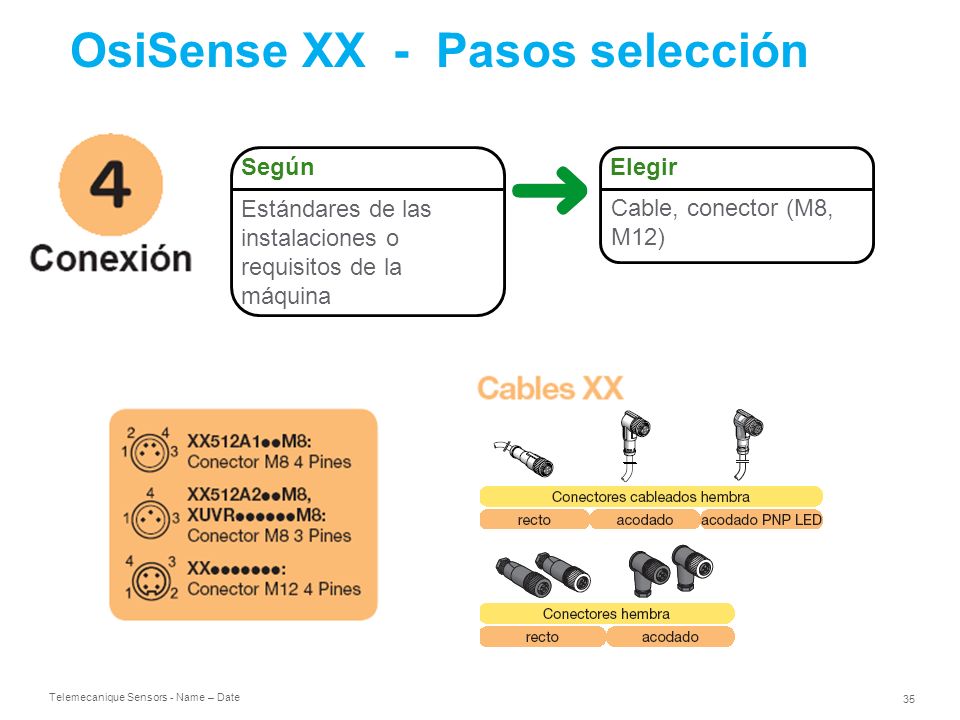

35 Telemecanique Sensors 35 - Name – Date OsiSense XX - Pasos selección Estándares de las instalaciones o requisitos de la máquina Cable, conector (M8, M12) Según Elegir

36 Telemecanique Sensors 36 - Name – Date Para necesidades de detección más complejas, consulte el sitio web: http://www.tesensors.com/// XC, XS, XU para aplicaciones especiales Sensores capacitivos XT Detección de seguridad Encoders XCC RFID XG

37 Simply easy! TM ¡Gracias!
