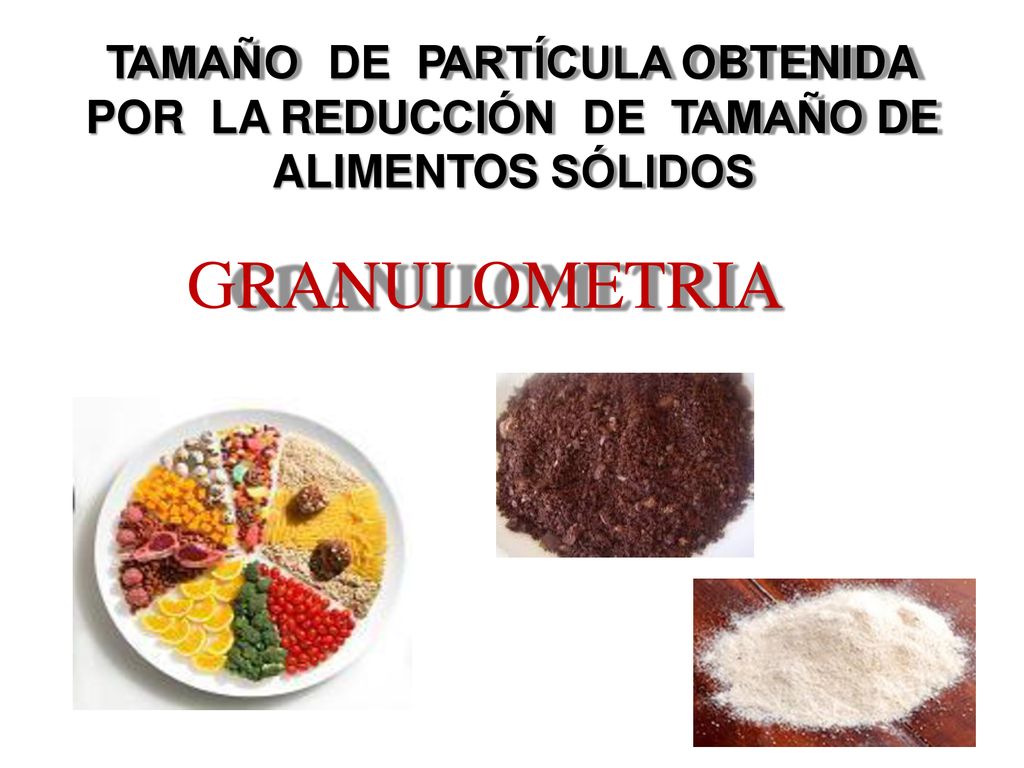

GRANULOMETRIA TAMAÑO DE PARTÍCULA OBTENIDA POR LA REDUCCIÓN DE

Presentación del tema: "GRANULOMETRIA TAMAÑO DE PARTÍCULA OBTENIDA POR LA REDUCCIÓN DE"— Transcripción de la presentación:

1 GRANULOMETRIA TAMAÑO DE PARTÍCULA OBTENIDA POR LA REDUCCIÓN DE
ALIMENTOS SÓLIDOS GRANULOMETRIA

2 que son deseables por su gran superficie o bien por su forma o tamaño

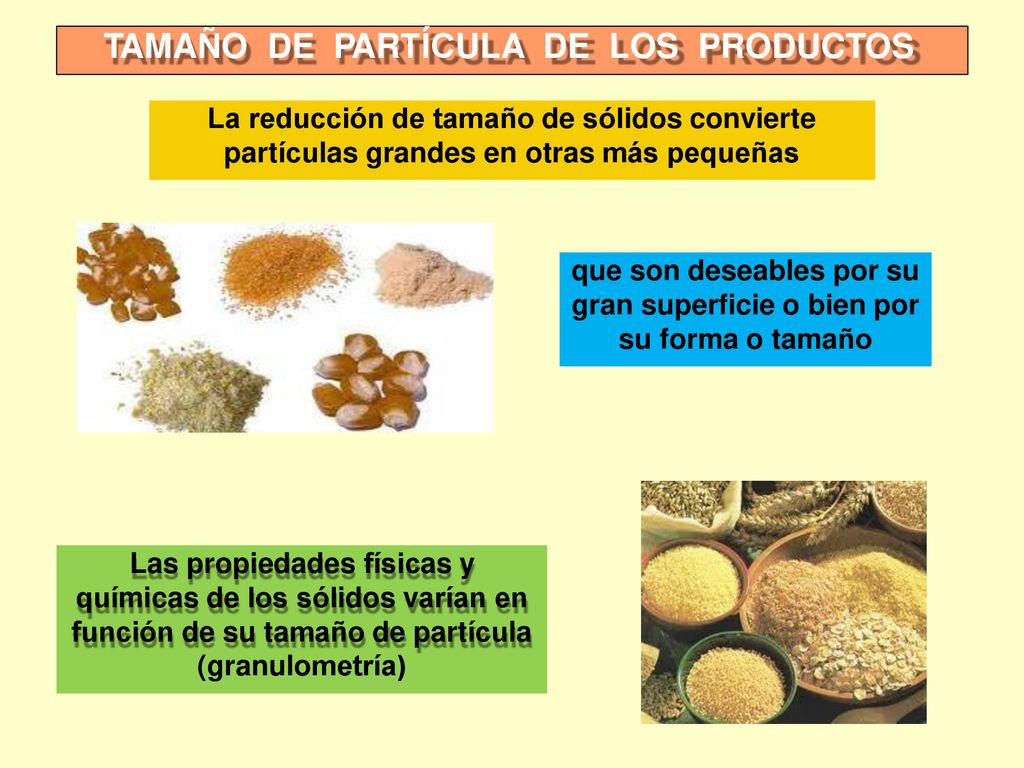

TAMAÑO DE PARTÍCULA DE LOS PRODUCTOS La reducción de tamaño de sólidos convierte partículas grandes en otras más pequeñas que son deseables por su gran superficie o bien por su forma o tamaño Las propiedades físicas y químicas de los sólidos varían en función de su tamaño de partícula (granulometría)

3 la Norma Técnica Nacional. 1986 (ITINTEC .205-027) establece que

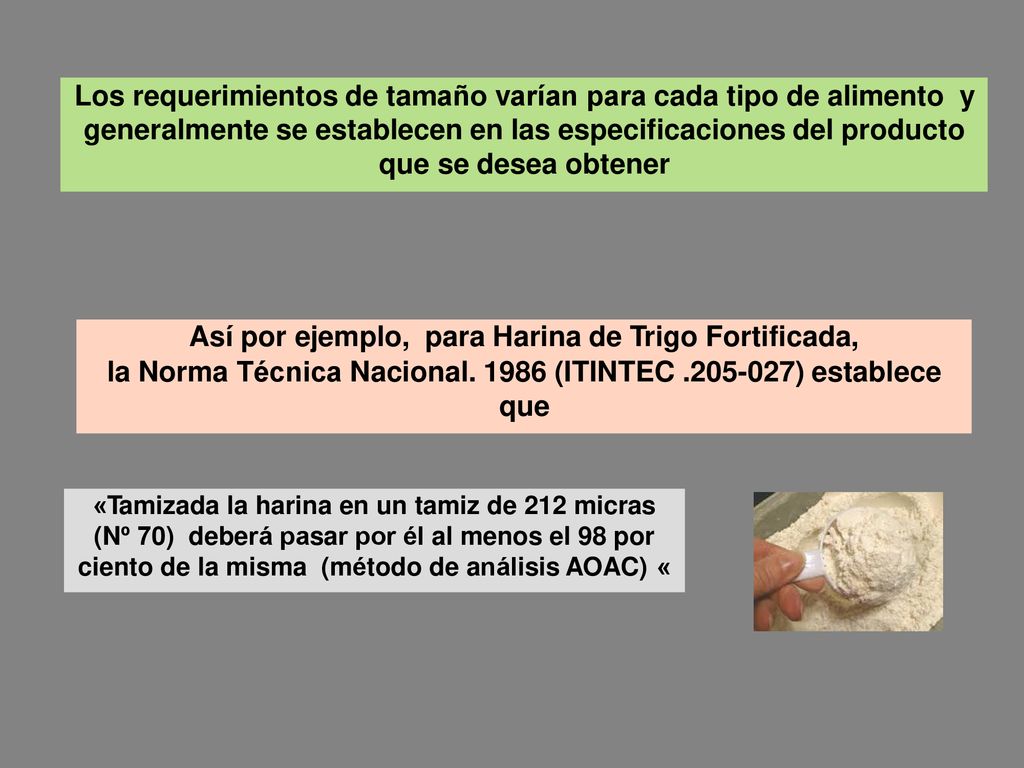

Los requerimientos de tamaño varían para cada tipo de alimento y generalmente se establecen en las especificaciones del producto que se desea obtener Así por ejemplo, para Harina de Trigo Fortificada, la Norma Técnica Nacional (ITINTEC ) establece que «Tamizada la harina en un tamiz de 212 micras (Nº 70) deberá pasar por él al menos el 98 por ciento de la misma (método de análisis AOAC) «

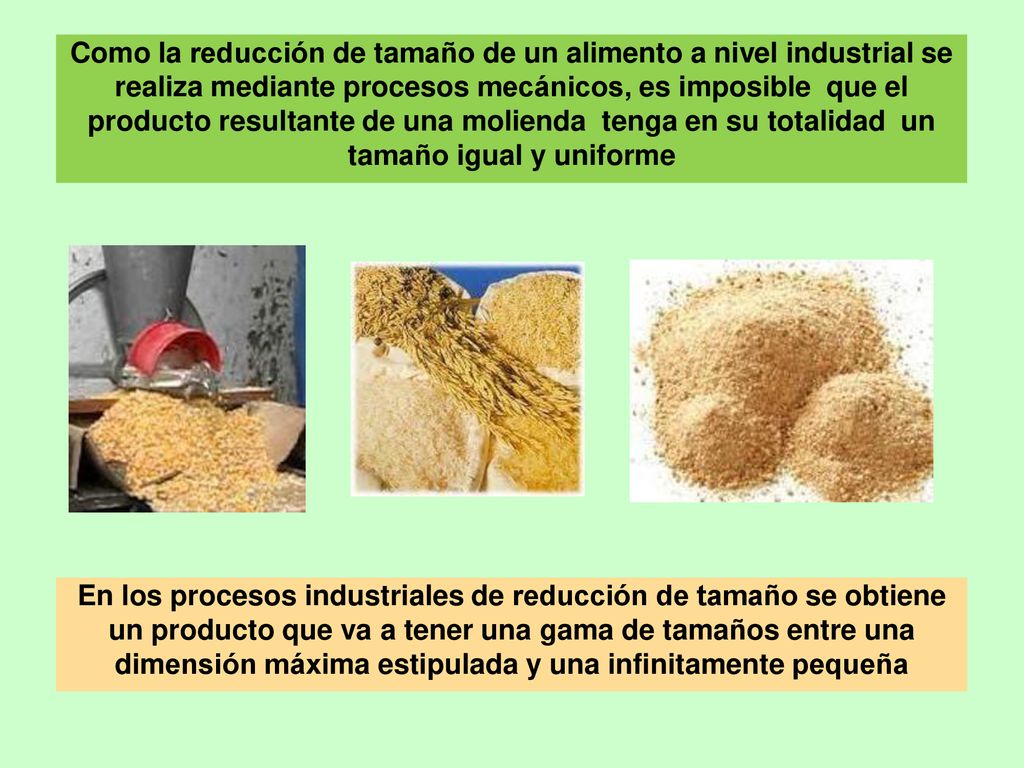

4 Como la reducción de tamaño de un alimento a nivel industrial se realiza mediante procesos mecánicos, es imposible que el producto resultante de una molienda tenga en su totalidad un tamaño igual y uniforme En los procesos industriales de reducción de tamaño se obtiene un producto que va a tener una gama de tamaños entre una dimensión máxima estipulada y una infinitamente pequeña

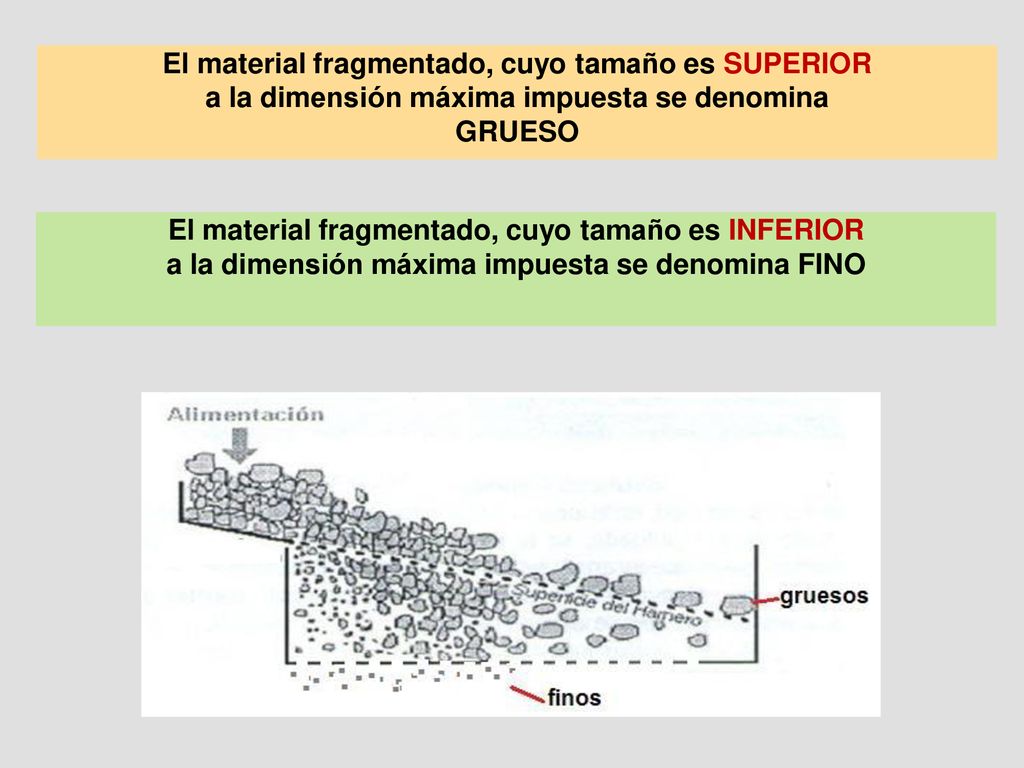

5 El material fragmentado, cuyo tamaño es SUPERIOR a la dimensión máxima impuesta se denomina GRUESO
El material fragmentado, cuyo tamaño es INFERIOR a la dimensión máxima impuesta se denomina FINO

6 La efectividad de la operación de reducción de tamaño empleada y por lo tant el tamaño y la homogeneidad en el tamaño de partícula del material obtenido depende de: o a) Dureza y abrasividad b) Sensibilidad térmica c) Temperaturas de ablandamiento y fusión d) Contenido de humedad I. NATURALEZA DEL ALIMENTO a) Tipo de sistema desintegrador (Cuchillas, Martillos, Discos) b) Fuerza (potencia) ejercida II. CARACTERISTICAS DEL EQUIPO EMPLEADO a) Inclinación garganta de alimentación b) Velocidad de giro del rotor c) Tamaño de la criba d) Duración del proceso III. CONDICIONES DE OPERACIÓN

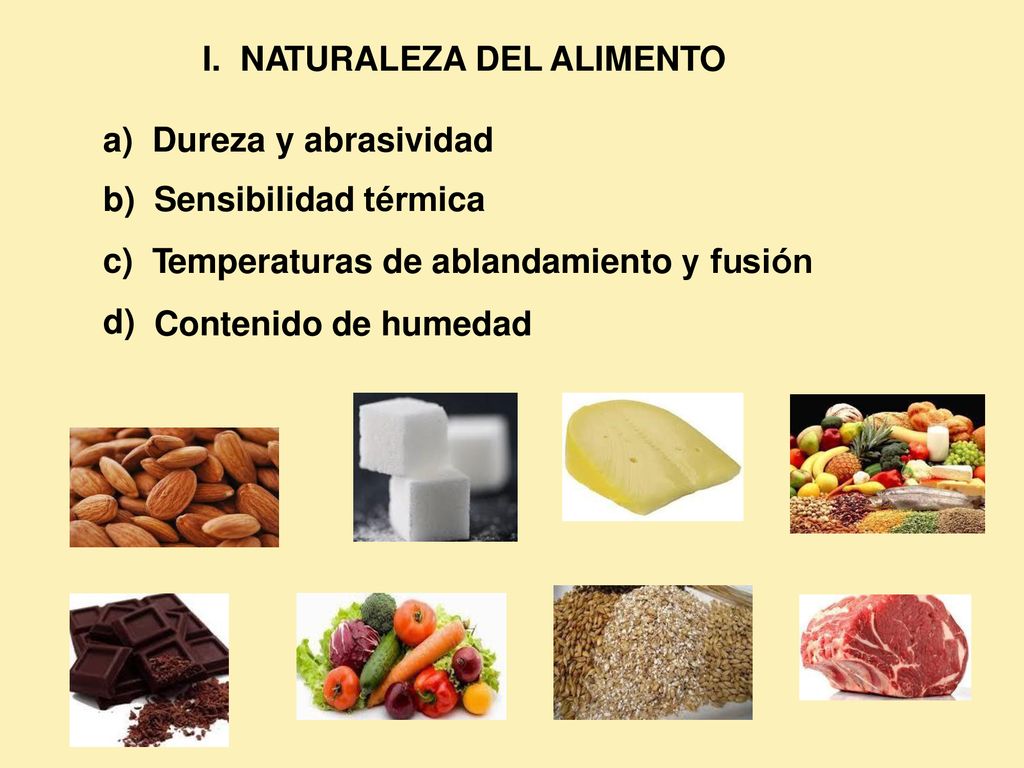

7 I. NATURALEZA DEL ALIMENTO a) b) c) d) Dureza y abrasividad Sensibilidad térmica Temperaturas de ablandamiento y fusión Contenido de humedad

8 CARACTERISTICAS DEL EQUIPO EMPLEADO

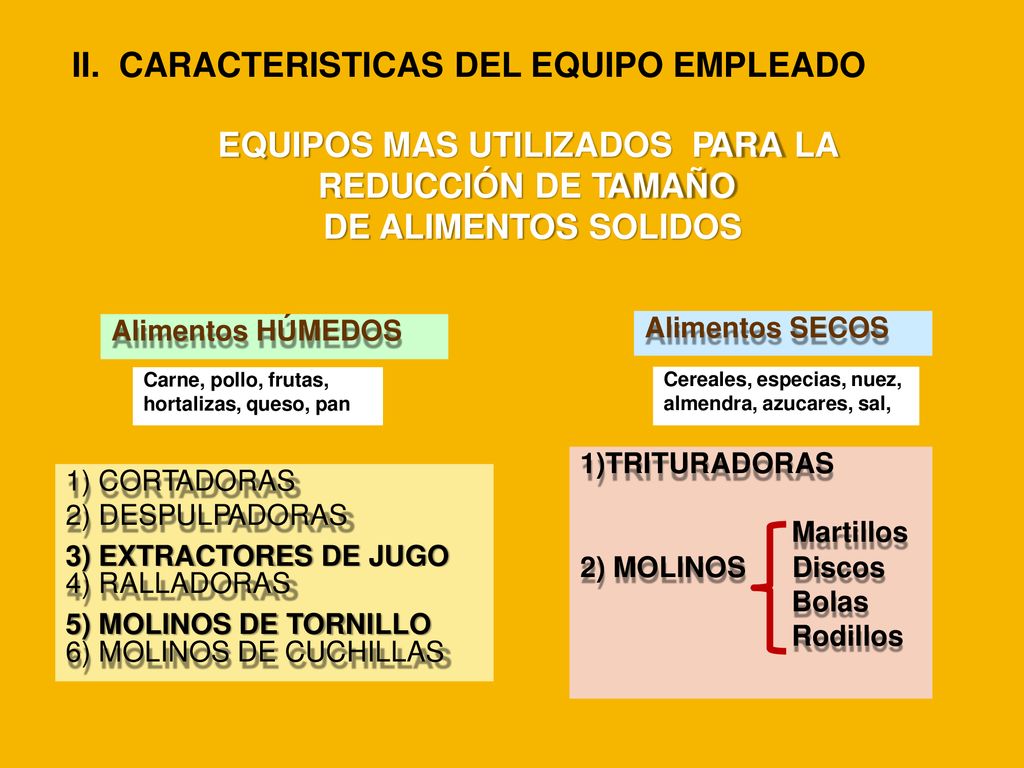

II. CARACTERISTICAS DEL EQUIPO EMPLEADO EQUIPOS MAS UTILIZADOS PARA LA REDUCCIÓN DE TAMAÑO DE ALIMENTOS SOLIDOS Alimentos HÚMEDOS Alimentos SECOS Carne, pollo, frutas, hortalizas, queso, pan Cereales, especias, nuez, almendra, azucares, sal, 1)TRITURADORAS Martillos 2) MOLINOS Discos Bolas Rodillos 1) CORTADORAS 2) DESPULPADORAS 4) RALLADORAS 6) MOLINOS DE CUCHILLAS 3) EXTRACTORES DE JUGO 5) MOLINOS DE TORNILLO

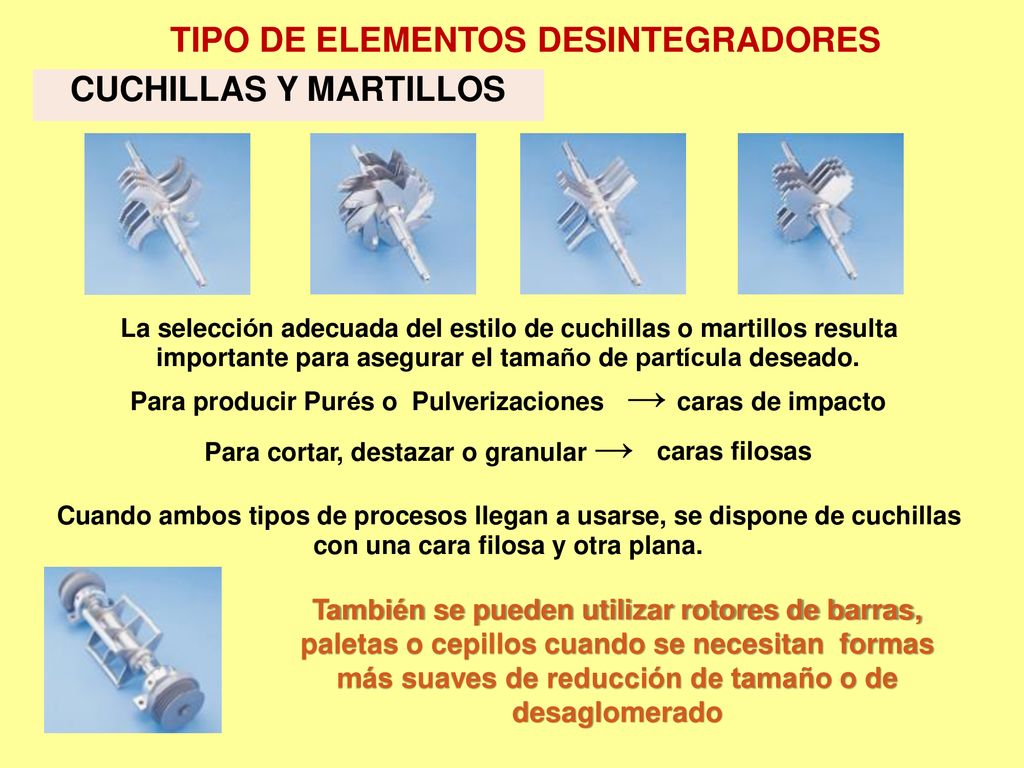

9 TIPO DE ELEMENTOS DESINTEGRADORES CUCHILLAS Y MARTILLOS
La selección adecuada del estilo de cuchillas o martillos resulta importante para asegurar el tamaño de partícula deseado. Para producir Purés o Pulverizaciones → caras de impacto Para cortar, destazar o granular → caras filosas Cuando ambos tipos de procesos llegan a usarse, se dispone de cuchillas con una cara filosa y otra plana. También se pueden utilizar rotores de barras, paletas o cepillos cuando se necesitan formas más suaves de reducción de tamaño o de desaglomerado

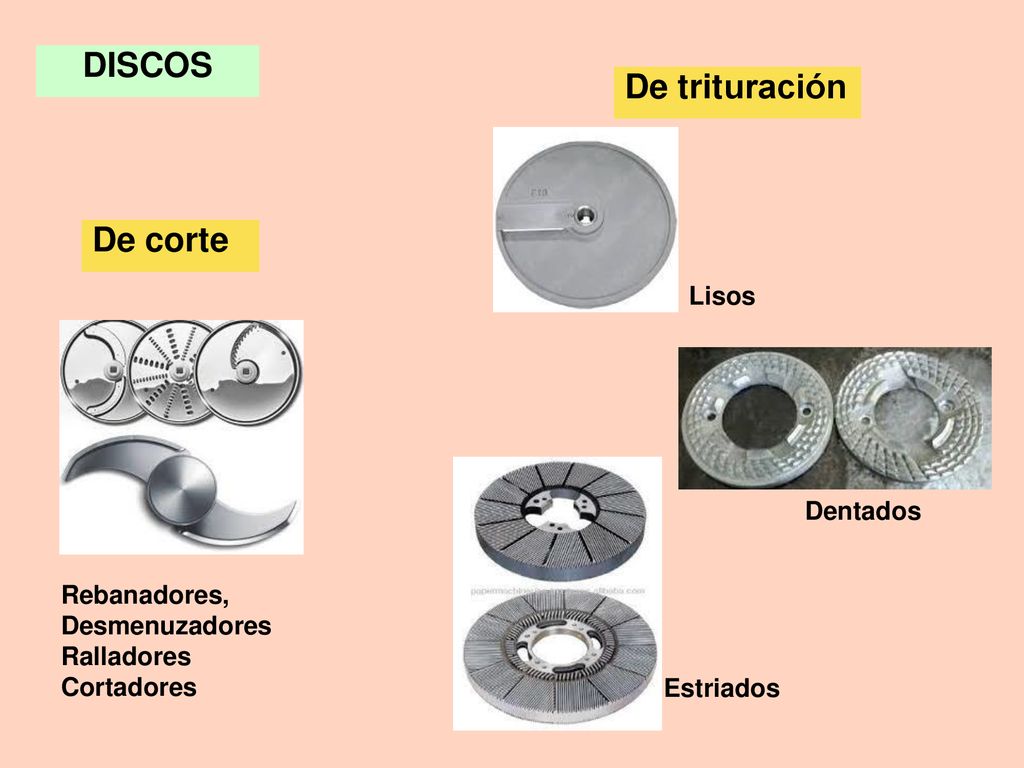

10 DISCOS De trituración De corte Lisos Dentados Rebanadores,
Desmenuzadores Ralladores Cortadores Estriados

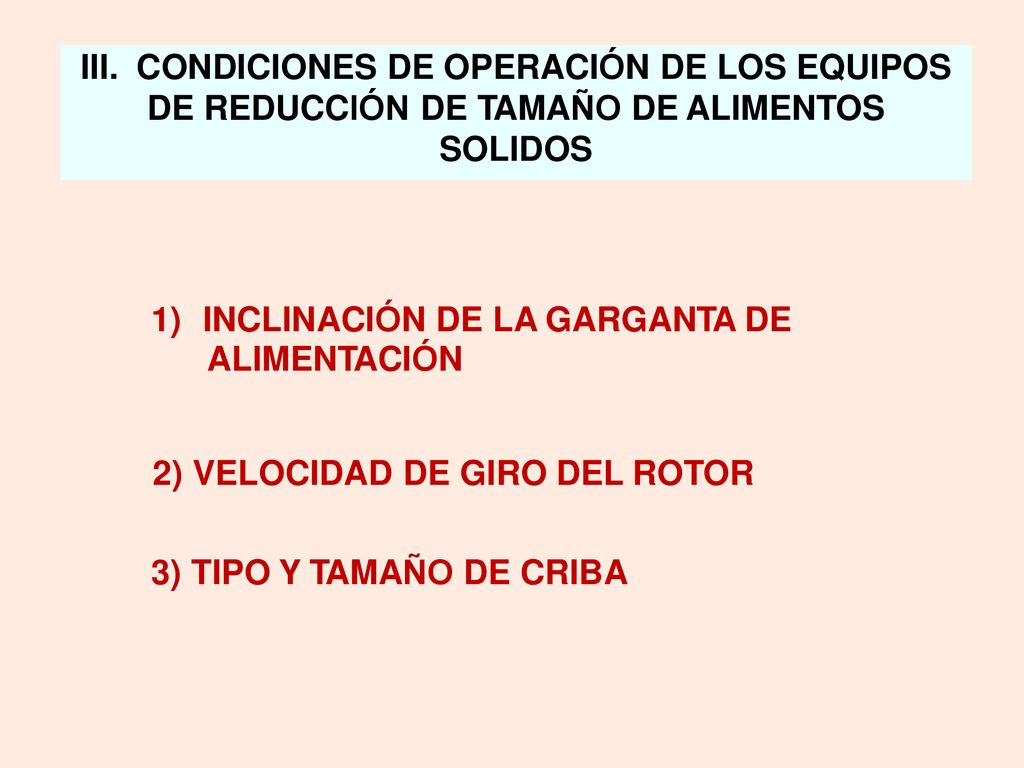

11 III. CONDICIONES DE OPERACIÓN DE LOS EQUIPOS DE REDUCCIÓN DE TAMAÑO DE ALIMENTOS SOLIDOS
1) INCLINACIÓN DE LA GARGANTA DE ALIMENTACIÓN 2) VELOCIDAD DE GIRO DEL ROTOR 3) TIPO Y TAMAÑO DE CRIBA

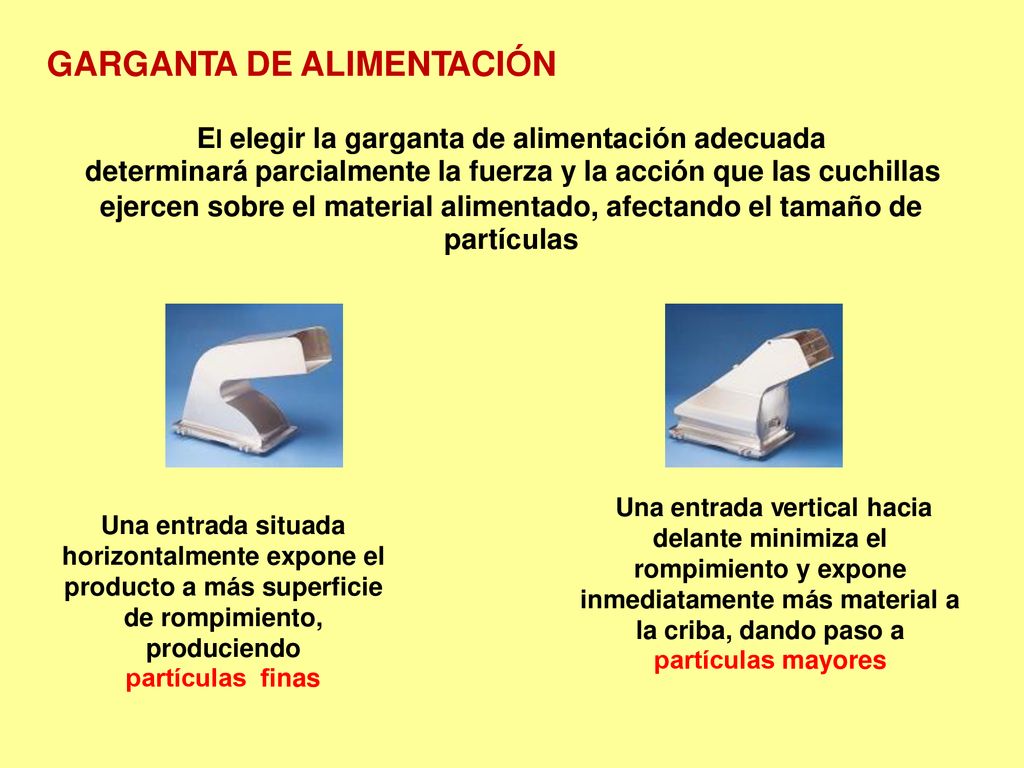

12 determinará parcialmente la fuerza y la acción que las cuchillas
GARGANTA DE ALIMENTACIÓN El elegir la garganta de alimentación adecuada determinará parcialmente la fuerza y la acción que las cuchillas ejercen sobre el material alimentado, partículas afectando el tamaño de Una entrada vertical hacia delante minimiza el rompimiento y expone inmediatamente más material la criba, dando paso a partículas mayores Una entrada situada horizontalmente expone el producto a más superficie de rompimiento, produciendo partículas finas a

13 La velocidad del rotor afecta la distribución de los tamaño de
VELOCIDAD DE GIRO DEL ROTOR La velocidad del rotor afecta la distribución de los tamaño de partícula obtenidos

14 TIPO Y TAMAÑO DE CRIBA Para regular el tamaño de la partícula del producto final, los equipos de reducción de tamaño poseen en su interior una CRIBA ó TAMIZ Es importante seleccionar el tipo y tamaño de la criba para producir el tamaño de partícula deseado Las aperturas de la criba varían generalmente desde 0.025mm (.001") hasta 38mm (1.5") con perforaciones redondas o cuadradas

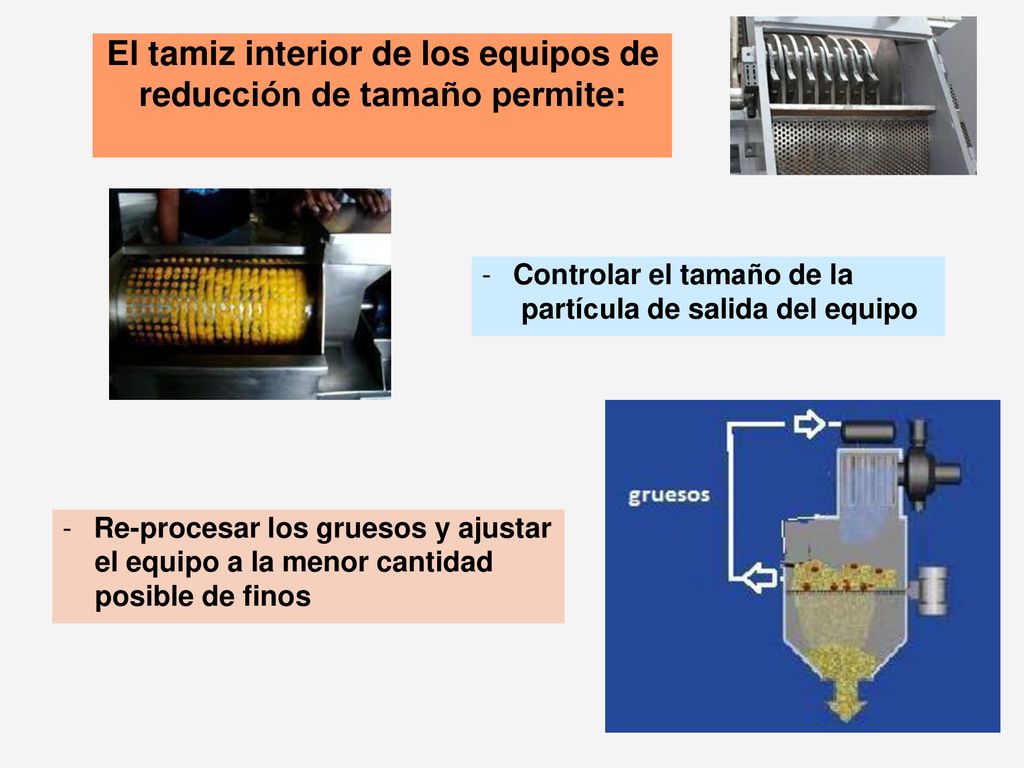

15 reducción de tamaño permite:
El tamiz interior de los equipos de reducción de tamaño permite: - Controlar el tamaño de la partícula de salida del equipo - Re-procesar los gruesos y ajustar el equipo a la menor cantidad posible de finos

16 separarlos por tamaños

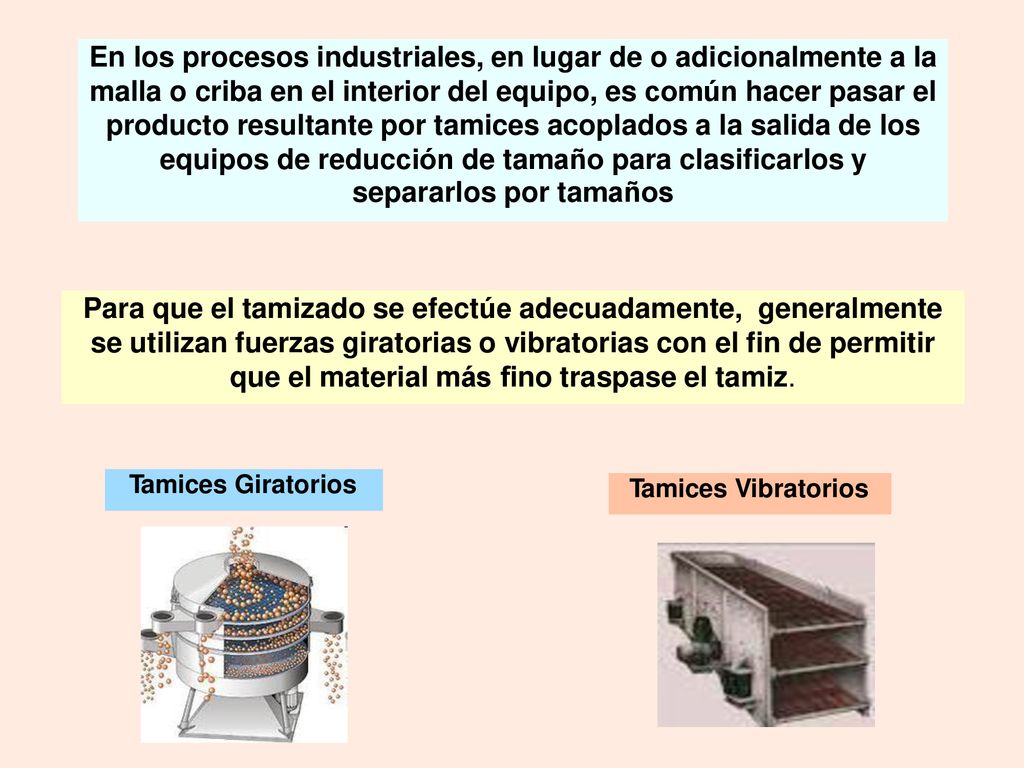

En los procesos industriales, en lugar de o adicionalmente a la malla o criba en el interior del equipo, es común hacer pasar el producto resultante por tamices acoplados a la salida de los equipos de reducción de tamaño para clasificarlos y separarlos por tamaños Para que el tamizado se efectúe adecuadamente, generalmente se utilizan fuerzas giratorias o vibratorias con el fin de permitir que el material más fino traspase el tamiz. Tamices Giratorios Tamices Vibratorios

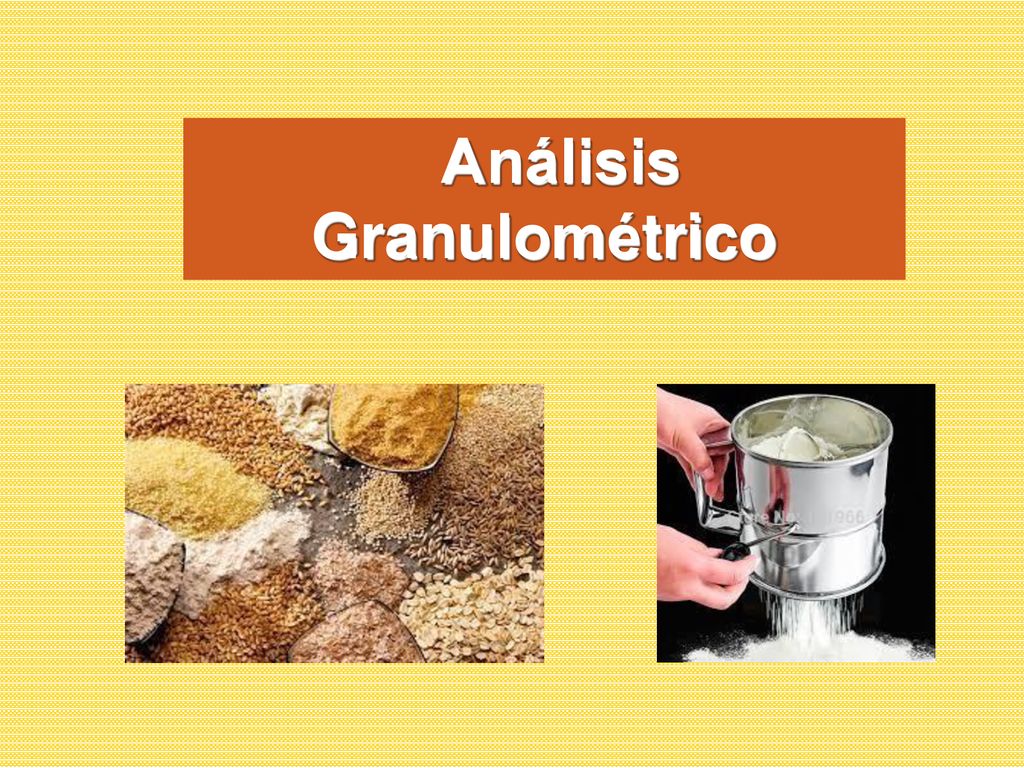

17 Análisis Granulométrico

18 ANALISIS GRANULOMÉTRICO

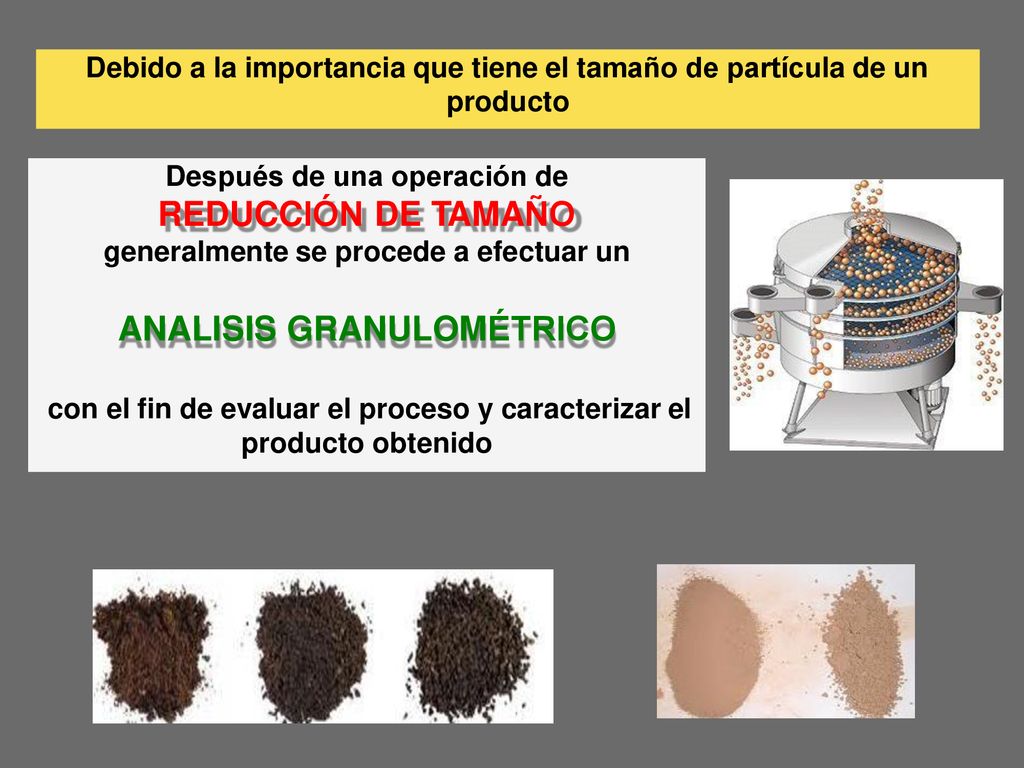

Debido a la importancia que tiene el tamaño de partícula de un producto Después de una operación de REDUCCIÓN DE TAMAÑO generalmente se procede a efectuar un ANALISIS GRANULOMÉTRICO con el fin de evaluar el proceso y caracterizar el producto obtenido

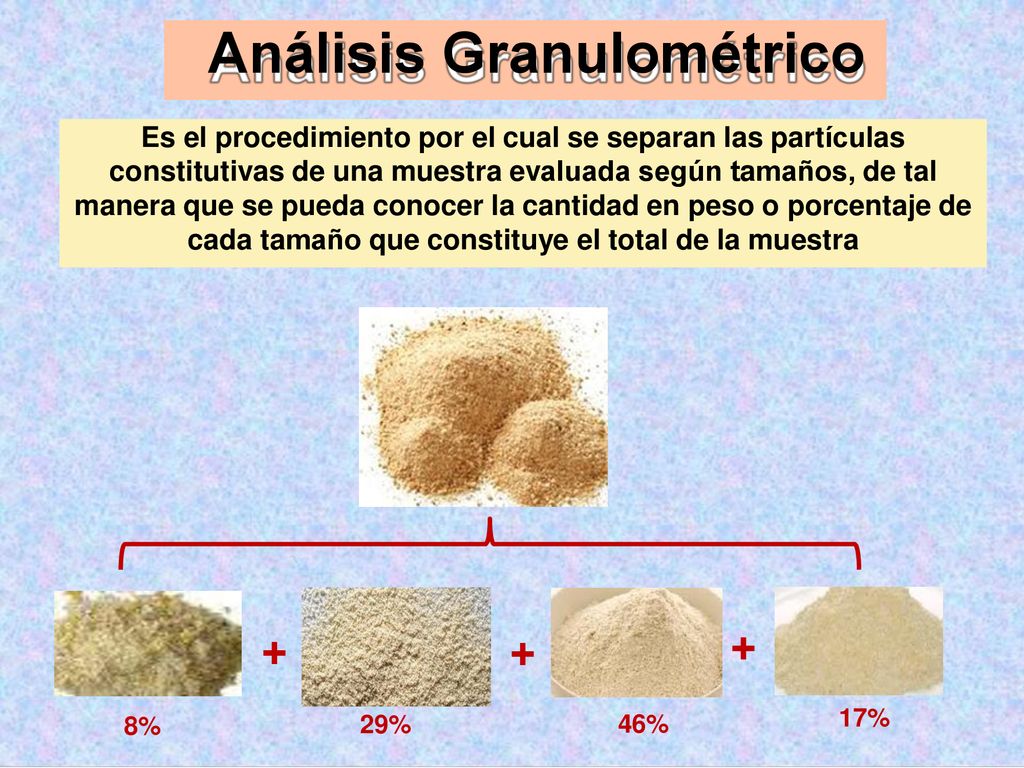

19 Análisis Granulométrico
Es el procedimiento por el cual se separan las partículas constitutivas de una muestra evaluada según tamaños, de tal manera que se pueda conocer la cantidad en peso o porcentaje de cada tamaño que constituye el total de la muestra + + + 8% 29% 46% 17%

20 por donde pasará parte del material y el resto será retenido por él

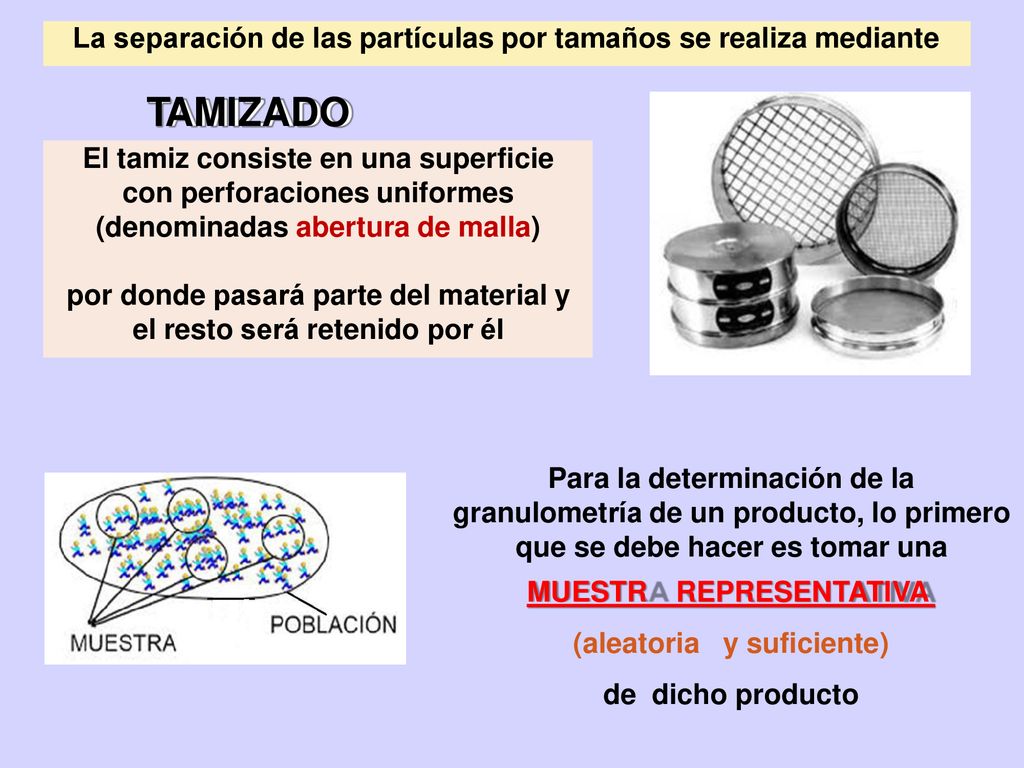

La separación de las partículas por tamaños se realiza mediante TAMIZADO El tamiz consiste en una superficie con perforaciones uniformes (denominadas abertura de malla) por donde pasará parte del material y el resto será retenido por él Para la determinación de la granulometría de un producto, lo primero que se debe hacer es tomar una A MUESTR REPRESENTATIVA (aleatoria y suficiente) de dicho producto

21 La muestra del alimento a analizar se pasa por
una serie de tamices con diferentes diámetros que son ensamblados en una columna y sometidos a vibración En la parte superior, se encuentra el tamiz con la mayor abertura y es donde se agrega el material a examinar Luego de algunos minutos, se desensamblan los tamices y se registran los pesos de material retenido en cada uno de ellos y que, en su suma, deben corresponder al peso total del material que inicialmente se colocó en la columna de tamices

22 MALLA No. (US STD o TYLER)
CLASIFICACIÓN DE LOS TAMICES MALLA N . (US STD o TYLER) o ABERTURA DE TAMIZ (mm) MALLA No. (US STD o TYLER) ABERTURA (mm) l DEL TAMIZ 3 6.30 35 0.500 4 4.75 40 0.425 5 4.00 50 0.300 6 3.35 60 0.250 7 2.80 70 0.212 8 2.36 80 0.180 10 2.00 100 0.150 12 1.70 120 0.125 14 1.40 140 0.106 16 1.18 170 0.090 18 1.00 200 0.075 20 0.85 270 0.053 25 0.71 350 0.032 30 0.60 500 0.025

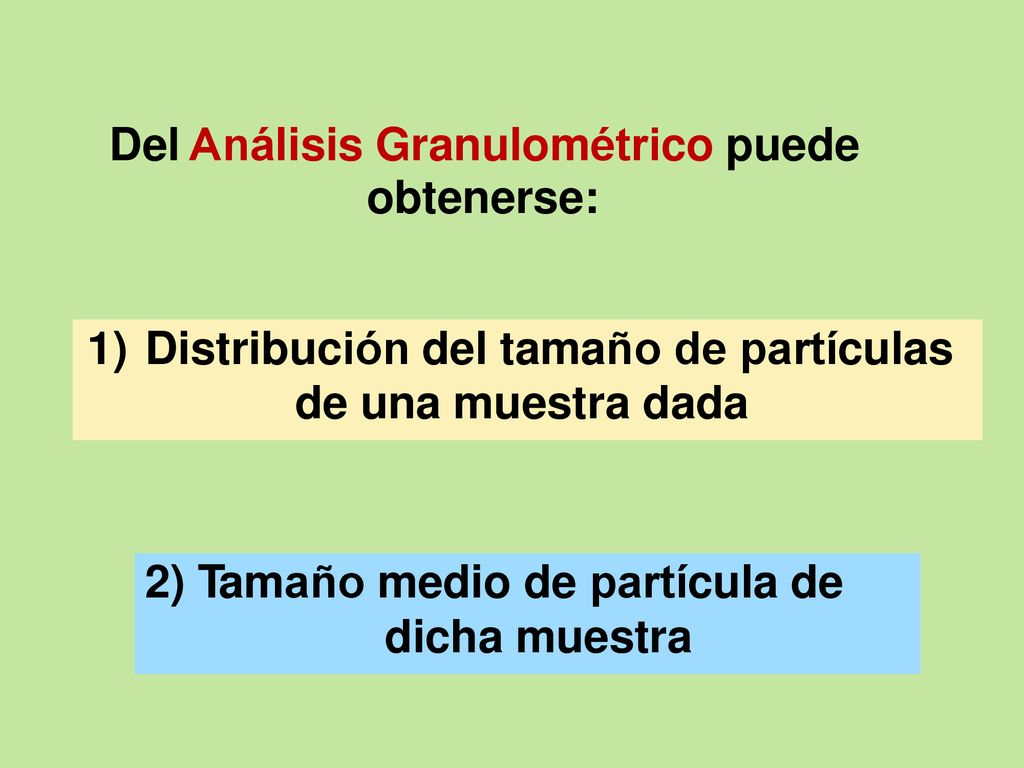

23 Del Análisis Granulométrico puede
obtenerse: 1) Distribución del tamaño de partículas de una muestra dada 2) Tamaño medio de partícula de dicha muestra

24 cada tamiz tienen un tamaño (D)

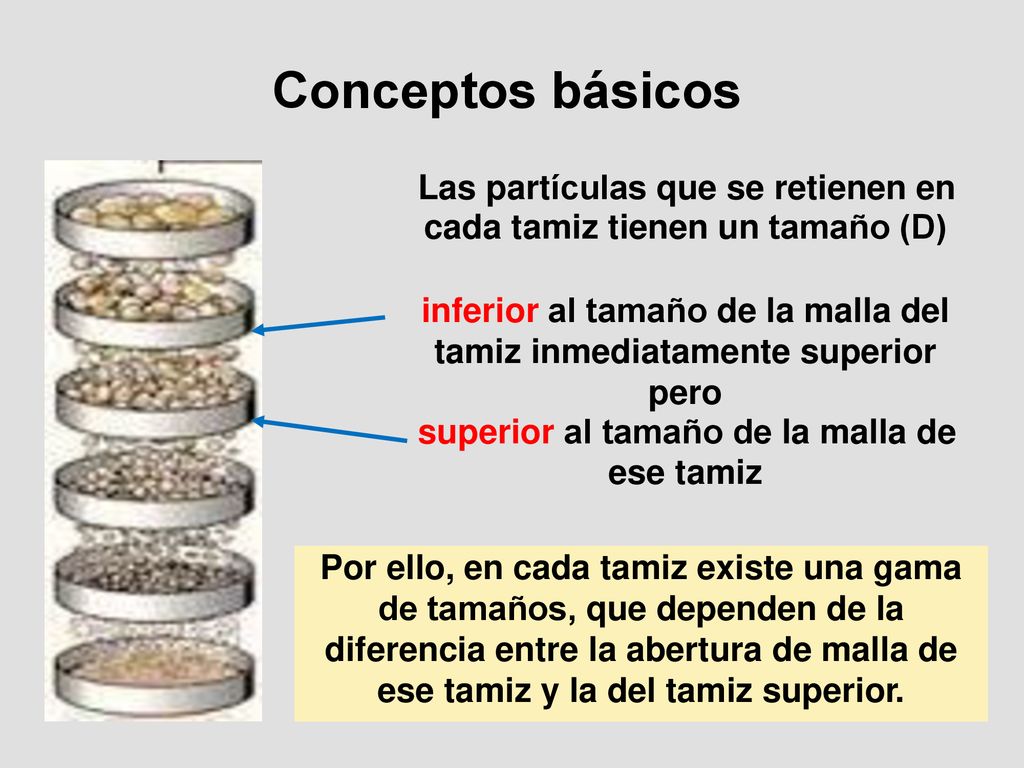

Conceptos básicos Las partículas que se retienen en cada tamiz tienen un tamaño (D) inferior al tamaño de la malla del tamiz inmediatamente superior pero superior al tamaño de la malla de ese tamiz Por ello, en cada tamiz existe una gama de tamaños, que dependen de la diferencia entre la abertura de malla de ese tamiz y la del tamiz superior.

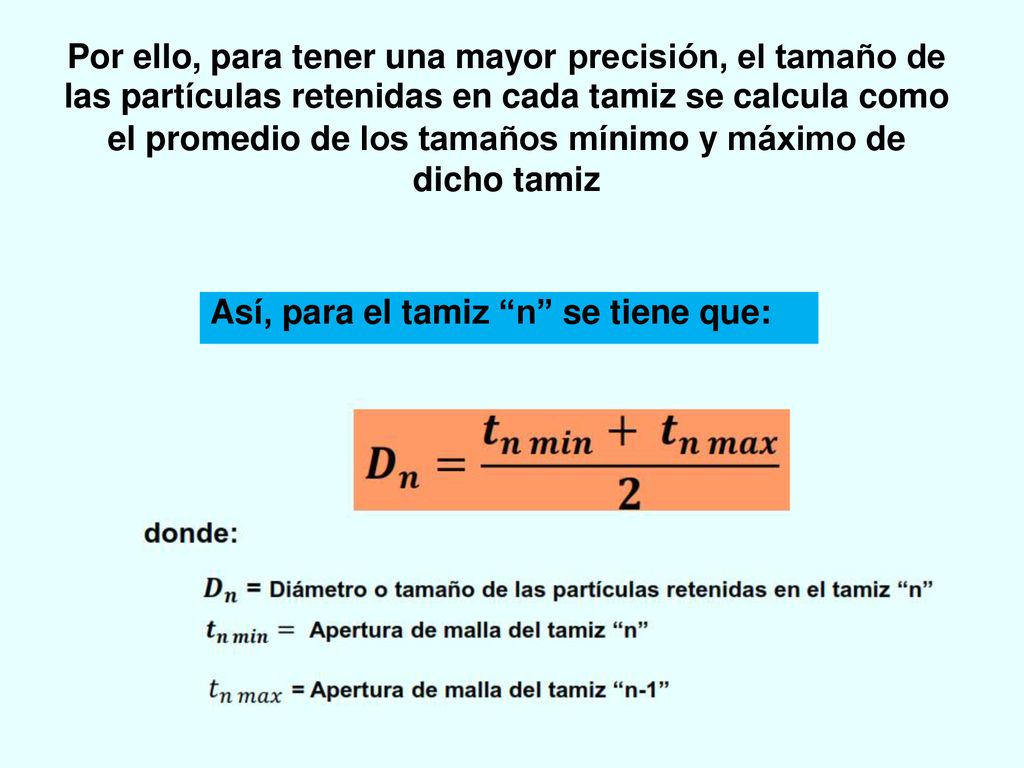

25 Por ello, para tener una mayor precisión, el tamaño de
las partículas retenidas en cada tamiz se calcula como el promedio de los tamaños mínimo y máximo de dicho tamiz Así, para el tamiz “n” se tiene que:

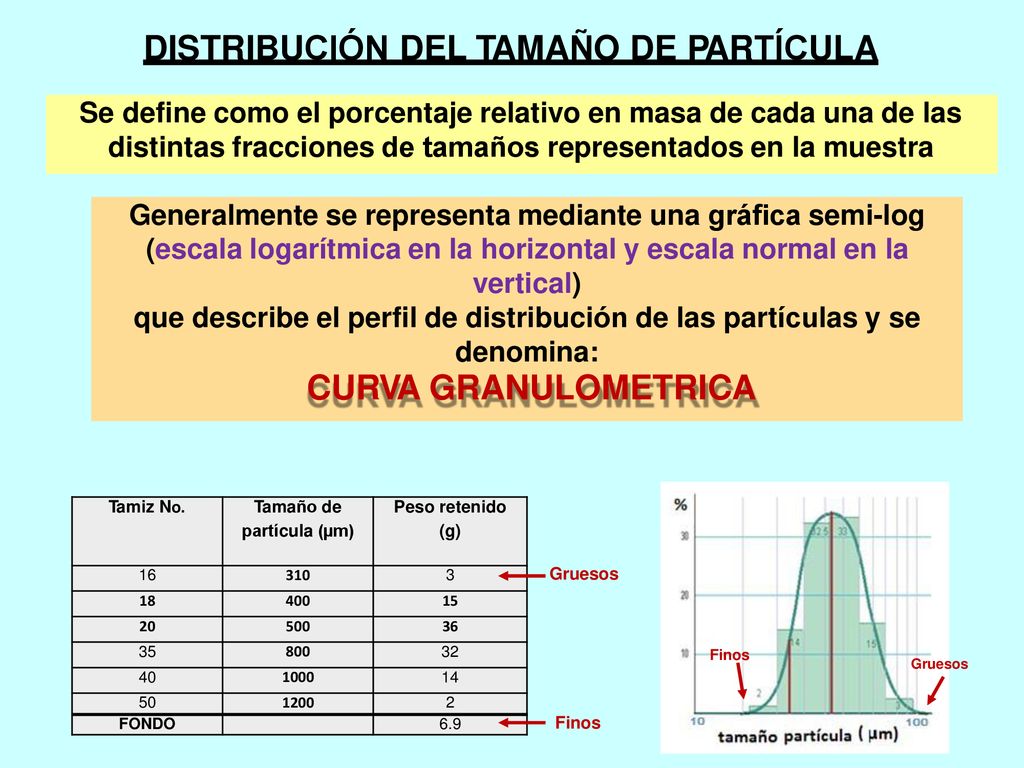

26 DISTRIBUCIÓN DEL TAMAÑO DE PARTÍCULA
Se define como el porcentaje relativo en masa de cada una de las distintas fracciones de tamaños representados en la muestra Generalmente se representa mediante una gráfica semi-log (escala logarítmica en la horizontal y escala normal en la vertical) que describe el perfil de distribución de las partículas y se denomina: CURVA GRANULOMETRICA Tamiz No. Tamaño de partícula (µm) Peso retenido (g) 16 310 3 Gruesos 18 400 15 20 500 36 35 800 32 Finos Gruesos 40 1000 14 50 1200 2 FONDO 6.9 Finos

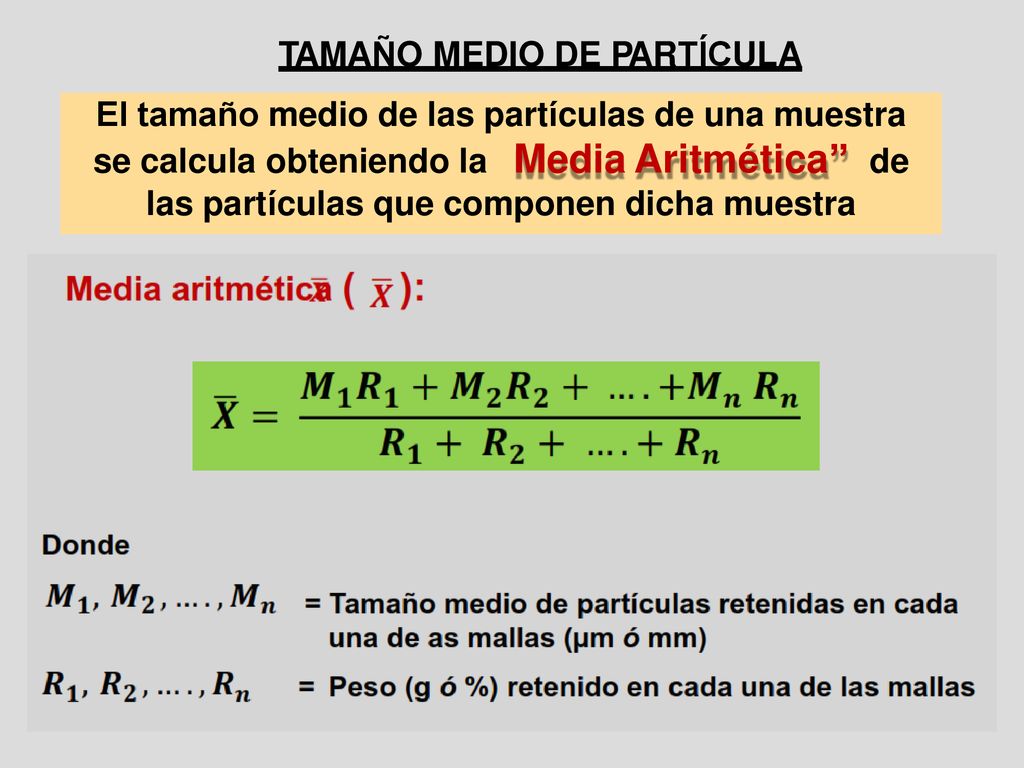

27 TAMAÑO MEDIO DE PARTÍCULA
El tamaño medio de las partículas de una muestra se calcula obteniendo la Media Aritmética” de las partículas que componen dicha muestra “

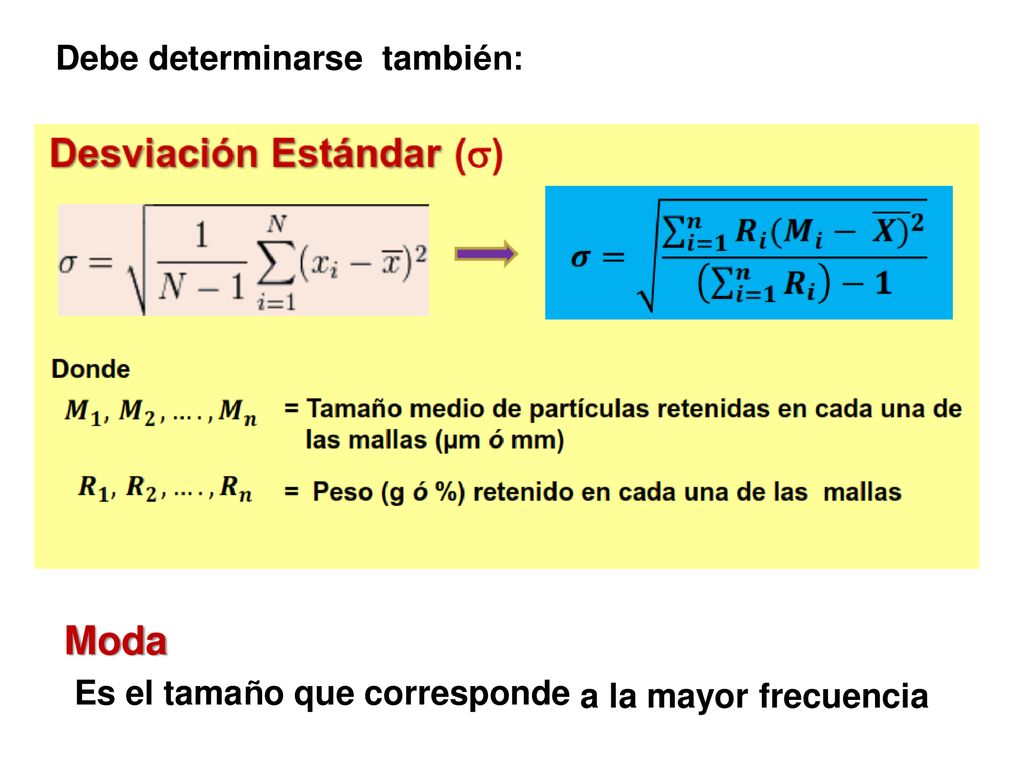

28 n Desviació Estándar () Moda Debe determinarse también:
Es el tamaño que corresponde a la mayor frecuencia

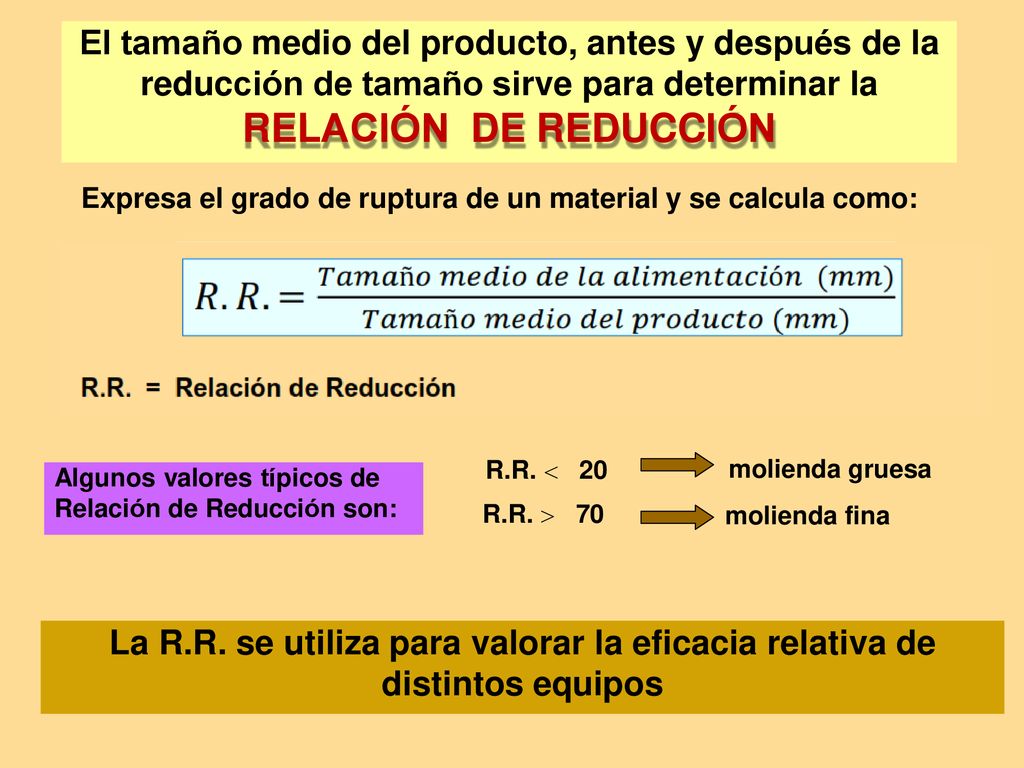

29 El tamaño medio del producto, antes y después de la reducción de tamaño sirve para determinar la RELACIÓN DE REDUCCIÓN Expresa el grado de ruptura de un material y se calcula como: Algunos valores típicos de Relación de Reducción son: R.R.  20 R.R.  70 molienda gruesa molienda fina La R.R. se utiliza para valorar la eficacia relativa de distintos equipos
