Tarjetas madre (mainboard)

Presentación del tema: "Tarjetas madre (mainboard)"— Transcripción de la presentación:

1

2 Tarjetas madre (mainboard)

3 QUE SON? La mainboard es la parte principal de un computador ya que nos sirve de alojamiento de los demás componentes permitiendo que estos interactúen entre si y puedan realiza procesos. La tarjeta madre es escogida según nuestras necesidades.

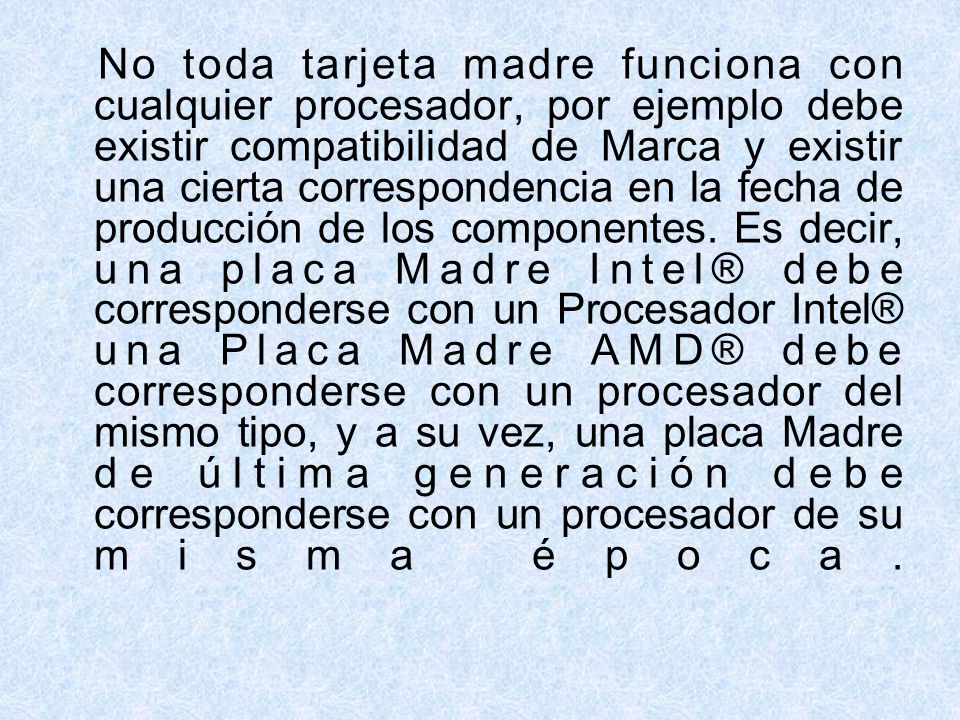

4 No toda tarjeta madre funciona con cualquier procesador, por ejemplo debe existir compatibilidad de Marca y existir una cierta correspondencia en la fecha de producción de los componentes. Es decir, una placa Madre Intel® debe corresponderse con un Procesador Intel® una Placa Madre AMD® debe corresponderse con un procesador del mismo tipo, y a su vez, una placa Madre de última generación debe corresponderse con un procesador de su misma época.

5 componentes

6 Conector Es donde se conectan los cables para que la tarjeta madre reciba la alimentación eléctrica proporcionada por la fuente de poder.

7 CONECTORES INTERNOS Bajo esta denominación englobamos todos los conectores para dispositivos integrados (internos), tales como la unidad de disquete, el disco duro, el CD-ROM o el altavoz interno.

8 CONECTORES EXTERNOS Estos conectores también reciben el nombre de “puertos” y algunos ejemplos son: Puerto para teclado Puerto para ratón Puerto para impresora.

9 CONECTORES EXTERNOS Cada dispositivo periférico debe conectarse a uno de los “puertos” (conector externo) que están en la parte posterior del ordenador. Existen diferentes puertos, con distintas capacidades y usos.

10

11 RANURAS Tipos de ranuras: Ranuras ISA Ranuras PCI Ranuras AGP

12 RANURAS PCI (INTERCONEXION DE COMPONENTES PERIFERICOS)
Pueden dar hasta 528 MB/s a 66 MHz , lo que es suficiente para casi todo, excepto quizá para algunas tarjetas de vídeo 3D. Miden unos 8,5 cm. Y generalmente son blancas.

13 RANURAS ISA (ARQUITECURA ESTANDAR DE LA INDUSTRIA)
Funcionan a unos 8 MHz y ofrecen un máximo de 16 MB/s, suficiente para conectar un módem o una tarjeta de sonido, pero muy poco para una tarjeta de video. Son las más veteranas, un legado de los primeros tiempos del PC.

14 RANURAS AGP (PUERTO GRAFICO ACELADOR)
Se dedica exclusivamente a conectar tarjetas de video 3D, por lo que sólo suele haber una. Su propia estructura impide que se utilice para todos los propósitos, por lo que se usa como una ayuda para las PCI.

15

16 RANURAS DIMM son ranuras de 168 contactos y 13 cm. Originalmente de color negro.

17 RANURAS SIMM los originales tenían 30 conectores, esto es, 30 contactos, y medían unos 8,5 cm. Hacia finales de la época del 486 aparecieron los de 72 contactos, más largos: unos 10,5 cm. de color blanco.

18 BIOS Basic Input Output Sistem), sistema básico de entrada-salida.

19 CACHE Es un tipo de memoria del ordenador; por tanto, en ella se guardarán datos que el ordenador necesita para trabajar.

20 CHIPSET Es el conjunto (set) de chips que controlan funciones
especiales del computador, tales como la forma en que interactúa el procesador con la memoria RAM o con la memoria Caché, el control de los puertos yranuras. De la calidad y características del chipset dependerán: La obtención del máximo rendimiento del procesador. La posibilidad de actualización del ordenador. El uso de ciertas tecnologías más avanzadas para memorias y periféricos.

21 ZOCALO Es el lugar donde se aloja el procesador

22 PILA La pila o acumulador se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, al encender el ordenador tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora, etc.

23 HISTORIA La historia de las tarjetas madres comienza en 1947 cuando William Shockley, Walter Brattain y John Bardeen, científicos de los laboratorios Bell, muestran su invento, el transistor amplificador de punto-contacto, iniciando el desarrollo de la miniaturización de circuitos electrónicos. Dummer, un británico que en 1952 presentó sobre la utilización de un bloque de material sólido que puede ser utilizado para conectar componentes electrónicos sin cables de conexión cuando Fairchild Semiconductor anuncia el primer circuito integrado, Con estos inventos se comienza a trabajar en la computadora con una tarjeta, como las que mencionamos a continuación estas en orden de evolución.

24 MAINBOARD ACTUALES En los motherboards actuales la configuración no esta dada por los switches, sino por un pequeño programa de setup. Este programa esta disponible en discos de utilidades embalados junto con la maquina o insertos dentro del sistema y siempre disponibles.

25 Mycro 1

26 ANTIGUAS MAINBOARDS En el motherboard existe una serie de switches, (pequeños interruptores) y Jumpers (puentecitos metálicos que se pueden sacar y poner). En la mayoría de los casos, no es necesario meterse con los jumpers éstos ya vienen configurados por el fabricante.

27 FORMATOS DE MAINBOARD Hay muchos formatos de tarjetas madre. El formato se refiere a las dimensiones físicas y al tamaño de la tarjeta madre, y dictamina que tipo de case es el que se debe comprar.

28 FULL AT Es llamada así porque es igual al diseño de la tarjeta madre IBM AT original. Esto permite a tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de profundidad. El conector de teclado y los conectores de los slots deben estar colocados en los lugares especificados por los requerimientos para que correspondan con los agujeros en el case.

29 BABY AT Es una versión mas pequeña de los AT, generalmente de 9 pulgadas de ancho y 10 pulgadas de alto, que apareció en En este tipo de tarjeta madre el microprocesador esta colocado en la parte de enfrente de la tarjeta madre de tal manera si se quiere quitar el microprocesador es necesario quitar algunas tarjetas.

30 ATX La especificación oficial ATX fue presentada por Intel en Julio de 1995 pero aparece en 1996 es una reciente evolución en lo que a tarjetas madre se refiere y se espera que sea el estándar el tamaño y la forma son completamente diferentes al AT.

31 CARACTERISTICAS Doble alto flexible panel de entrada/salida que permite alta integración Relocalización de unidades I/O lo que significa cables mas cortos Enfriamiento del sistema un simple ventilador en la fuente de poder Relocalización del procesador y la memoria

32

33 LPX Este formato fue muy utilizado y es una variante especializada de un baby AT con un bajo perfil, fue desarrollado por Western Digital para computadoras de escritorio para que no ocupen mucho espacio. Este tipo de factor generalmente se encuentra en las computadoras Compaq, Hewlett Packard, Digital, Packard bell, y algunos fabricantes de tarjetas madre.

34 MAINBOARD AT

35 MAINBOARD ATX

36

37 MAINBOARD XT

38 NLX Aparece en1997 diseñado por Intel en colaboración por IBM, es un diseño nuevo de tarjeta madre que incluye Las mejoras y ventajas del ATX los conectores del puerto serie, paralelo, teclado, ratón etc. están colocados en la parte posterior de la tarjeta madre. Soporte para las nuevas tecnologías tales como AGP, USB Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por 13 pulgadas.

39

40 NLX

41 MAINBOARD ASUS

42 MAINBOARD BIOSTAR

43 MAINBOARD PC CHIP

44 MAINBOARD ASROCK
