1
Seleccionar el tema deseado
Estructura de una computadora Selecciona una animación Estructura de una computadora Dispositivos de almacenamiento Dispositivos de procesamiento Dispositivos de salida Presiona ESC para salir de la animación Seleccionar el tema deseado Ó Ir a video mantenimiento de una Pc. VGA DVI USB Puerto Paralelo Puerto Serie Fireware/1394 PS/2 minidim Ratones y teclados Ir a animación Tarjeta de Red Tarjeta de audio Tarjetas de TV El CPU Procesador
2
Cantidad de memoria RAM
Memoria Caché (L1/L2) Tamaño del registro Reloj del sistema Buses Tarjeta madre (Motherboard / Mainboard) ¿Conector eléctrico Pila ALU Memoria Qué hace rápida a un ordenador? Conectores internos Conectores externos Puertos Ranuras (slots) para tarjetas de expansión Ranuras ISA Ranuras PCI Ranura AGP Tarjetas de expansión El Chipset
3
VGA Video Graphics Array (VGA) es una norma de visualización de gráficos para ordenadores creada en 1987 por IBM. Consta de 15 pines colocados en tres líneas Tiene un conector macho y otro hembra. El del PC es hembra. Utilizado para conectar monitores analógicos. IR A MENU
4
DVI Digital Visual Interface: conector de vídeo diseñado para maximizar la calidad visual de los monitores digitales (monitores de ordenadores y proyectores digitales LCD). Tiene un conector macho y otro hembra. El del PC es hembra Utilizado para conectar monitores digitales. IR A MENU
5
Tipo A macho Tipo B USB El Bus de Serie Universal (Universal Serial Bus) provee un estándar de bus serie para conectar dispositivos a un PC). Un sistema USB tiene un diseño asimétrico, que consiste en un solo servidor y múltiples dispositivos conectados en una estructura de árbol utilizando dispositivos hub especiales (hasta 127). Se ocupa de dar alimentación a la mayoría de los dispositivos que se conectan. Tiene dos tipos: A y B. Existen conectores macho y conectores hembra. IR A MENU
6
Puerto Paralelo Un puerto paralelo es un interface entre un ordenador y un periférico cuya principal característica es que los bits de datos viajan juntos enviando un byte completo o más a la vez. El conector dispone de 25 pines en dos filas. Existen conectores macho y conectores hembra. En el PC es hembra. Utilizado en las antiguas impresoras y escaners. IR A MENU
7
Puerto Serie Un puerto serie es un interface de comunicaciones entre ordenadores y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez. (En contraste con el puerto paralelo que envia varios bites a la vez). El conector dispone de 9 pines en dos filas. Existen conectores macho y conectores hembra. En el PC es un conector macho. Utilizado normalmente por los modems externos. IR A MENU
8

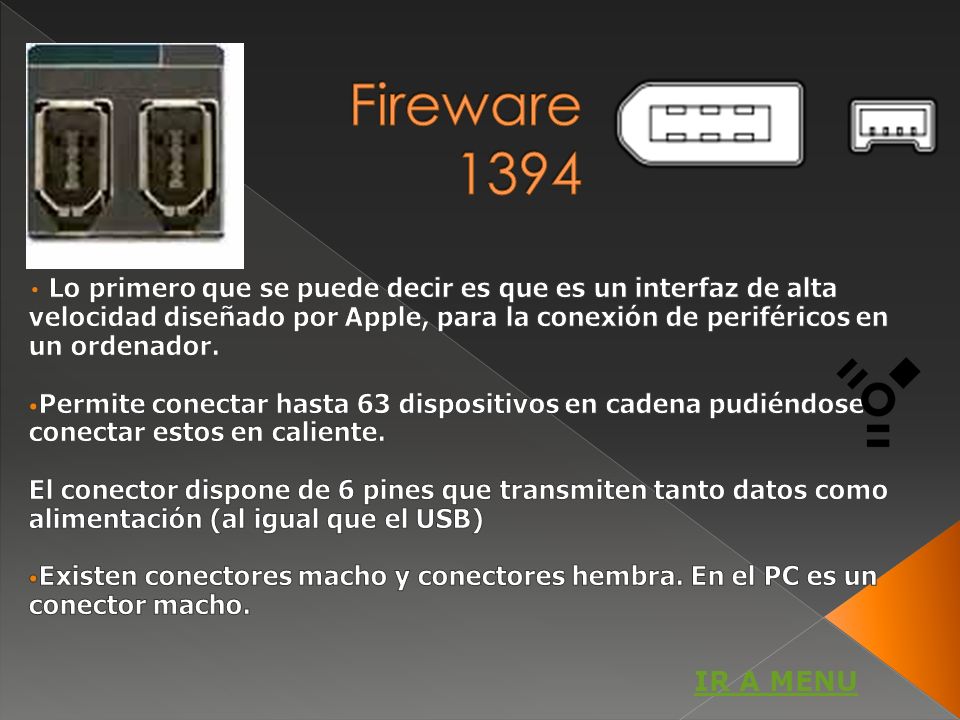

Fireware 1394 Lo primero que se puede decir es que es un interfaz de alta velocidad diseñado por Apple, para la conexión de periféricos en un ordenador. Permite conectar hasta 63 dispositivos en cadena pudiéndose conectar estos en caliente. El conector dispone de 6 pines que transmiten tanto datos como alimentación (al igual que el USB) Existen conectores macho y conectores hembra. En el PC es un conector macho. IR A MENU
9
PS/2(minidin) Ratón Teclado
Puerto de conexión para ratones y teclados. (actualmente estos pueden utilizar el puerto USB) puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2, creada por IBM en 1987, y empleada para conectar teclados y ratones Existen conectores macho y conectores hembra. En el PC son conectores hembra. Suelen tener un código de colores. El verde para los ratones y al azul para los teclados. IR A MENU
10
Tarjeta de red Dispositivo electrónico que permite a un ordenador o impresora acceder a una red y compartir recursos entre dos o más equipos (discos duros, cdrom etc). El conector más común es del tipo Ethernet RJ45 con 4 pares de hilos trenzados. Tiene distintas velocidades de conexión. 10, 100 y 1000 Mgbytes/segundo. IR A MENU
11
Tarjeta de audio IR A MENU
Dispositivo utilizado para reproducir audio desde el PC o para grabar audio desde cualquier fuente externa. TV, micrófono, etc…. Casi todas las tarjetas de sonido se han adaptado al estándar PC99 de Microsoft que consiste en asignarle un color a cada conector externo, de este modo: IR A MENU
12
Tarjeta de TV Dispositivo utilizado para reproducir o grabar la señal de televisión. Hasta ahora eran en formato analógico, a partir de la entrada de la TDT han pasado a ser en formato digital IR A MENU
13
El CPU Tema: Componentes físicos de un ordenador
¿Dónde se lleva a cabo el procesamiento de los datos en un ordenador? En la Unidad Central de Procesamiento (CPU) ¿Qué unidades conforman el procesador? Unidad Aritmética-Lógica (UAL) Unidad de Control (UC) IR A MENU
14
¿La Unidad Central de Procesamiento forma parte del hardware?
Tema: Componentes físicos de un ordenador Procesador ¿La Unidad Central de Procesamiento forma parte del hardware? ¡Claro que sí! La CPU o procesador es un componente físico, un chip IR A MENU
15
¿Cuál es la función de la UAL? ¿Cuál es la función de la UC?
Tema: Componentes físicos de un ordenador ALU ¿Cuál es la función de la UAL? Ejecutar las operaciones aritméticas y lógicas con los datos. ¿Cuál es la función de la UC? Administrar los recursos del ordenador. Dirigir el flujo de datos hacia la UAL. IR A MENU
16
¿Cuáles son las dos categorías de memoria principal?
Tema: Componentes físicos de un ordenador Memoria ¿Cuáles son las dos categorías de memoria principal? ROM RAM IR A MENU
17
Recordando … Tema: Componentes físicos de un ordenador
Características de la memoria ROM Permanente El fabricante graba información en ella, que no puede ser borrada o alterada. Contenido de la memoria ROM Instrucciones para iniciar la operación del ordenador. ¿Porqué se llama “firmware” a la memoria ROM? Porque es resultado de la integración de hardware y software. IR A MENU
18
Características de la memoria RAM Contenido de la memoria RAM
Tema: Componentes físicos de un ordenador Recordando … Características de la memoria RAM Volátil Su contenido cambia constantemente según se ejecutan diferentes programas y se procesan nuevos datos. La localización de los datos es aleatoria. Contenido de la memoria RAM Todos los programas y datos que se están procesando en un momento específico, porque ellos deben ser transferidos a la memoria RAM para poder ejecutarse. IR A MENU
19
Representa gráficamente la Arquitectura de VON NEWMANN
Tema: Componentes físicos de un ordenador Recordando … Representa gráficamente la Arquitectura de VON NEWMANN Dispositivos de Entrada Dispositivos de Salida Almacenamiento Secundario Procesador (CPU) Memoria Principal Explicar aquí cada componente de la computadora: CPU: Físicamente, son pequeños chips llamados microprocesadores - Es el “Cerebro” de la computadora - Es el lugar donde se manipulan los datos - Formada por 2 partes básicas: La Unidad de Control y la Unidad Aritmético-lógica - Emite las órdenes a los otros dispositivos de la computadora UNIDAD DE CONTROL Administrador de recursos de la computadora Contiene un conjunto de instrucciones básicas que permiten tal administración Dirigen el flujo de datos e instrucciones que se hacen entre el CPU y los restantes dispositivos de la computadora MEMORIA Físicamente formado por chips en una tarjeta de circuitos - Permite guardar datos y programas temporalmente para ser ejecutados o manipulados por el CPU. - Se clasifican en: - ROM (Read Only Memory) - RAM (Random Access Memory) IR A MENU
20
Tema: Componentes físicos de un ordenador
Objetivos Identificar los elementos de hardware que influyen en la velocidad de procesamiento de un ordenador. Explicar el funcionamiento e implicaciones de esos elementos. Describir la función de la tarjeta madre y sus componentes. IR A MENU
21
Tema: Componentes físicos de un ordenador
Contenidos Factores que afectan la velocidad de procesamiento de un ordenador: Memoria RAM Memoria caché Tamaño del registro Reloj del sistema Buses Tarjeta madre (motherboard) de un ordenador y sus componentes. IR A MENU
22
Factores que afectan la velocidad de procesamiento
Tema: Componentes físicos de un ordenador Los usuarios queremos un ordenador que responda rápido ... … Más rápido ... … Más rápido ... … Más rápido !!! Factores que afectan la velocidad de procesamiento IR A MENU
23
¿Qué hace rápida a un ordenador?
Tema: Componentes físicos de un ordenador ¿Qué hace rápida a un ordenador? Reducción de la distancia entre los transistores que conforman el chip de la CPU. Otros componentes: Memoria RAM Memoria Caché Tamaño del registro Reloj del sistema Buses (datos y direcciones) IR A MENU
24
Cantidad de memoria RAM
Tema: Componentes físicos de un ordenador Cantidad de memoria RAM Unidad de medida: Megabytes, Gigabytes, etc. Si el ordenador tiene poca memoria RAM, la frecuencia de transferencia de datos y programas entre la RAM y el disco duro es más alta. Este proceso de transferencia se llama paginación (Swapping) y reduce la velocidad de procesamiento. La cantidad de RAM en una computadora puede tener un gran efecto en la velocidad de CPU ya que con mas RAM caben mas programas y datos lo que implica que hay menos intercambio de datos y progs entre el disco duro y la memoria IR A MENU
25
Unidad de medida: Kilobytes
Tema: Componentes físicos de un ordenador Memoria Caché (L1/L2) Unidad de medida: Kilobytes Almacena los programas y datos referenciados más reciente y frecuentemente. Más rápida que la memoria RAM. Está ubicada directamente en el CPU o entre el CPU y la RAM => menor distancia. Es muy cara, por la tecnología con que está hecha. Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. IR A MENU
26
Tamaño del registro Tema: Componentes físicos de un ordenador
Unidad de medida: bits UAL: incluye localidades de memoria de alta velocidad que conservan los datos procesados en cada momento. Estas localidades se conocen como: Registros Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. IR A MENU
27
Tamaño del registro Tema: Componentes físicos de un ordenador
Unidad de medida: bits Indica la cantidad de datos con los que puede trabajar el ordenador en cualquier momento. Procesadores de 32 bits o de 64 bits. Mientras más grande es el registro, más rápido es el procesamiento. Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. IR A MENU
28
Unidad de medida: Megahertz (MHz)
Tema: Componentes físicos de un ordenador Reloj del sistema Unidad de medida: Megahertz (MHz) El reloj del sistema controla los impulsos eléctricos en un determinado período de tiempo, permitiendo medir las operaciones de procesamiento del ordenador. Un ciclo del reloj del sistema es el tiempo que le toma a un transistor apagarse y encenderse de nuevo. Hertz = ciclos por segundo. Megahertz (MHz): Millones de ciclos por segundo. Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. IR A MENU
29
Buses Tema: Componentes físicos de un ordenador
Rutas o caminos físicos (cables) entre los componentes de un ordenador. Los buses han evolucionado de acuerdo a los avances de los ordenadores, para ayudar a la velocidad de procesamiento. Tipos de buses: Bus de datos. Bus de direcciones. Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. IR A MENU
30
Bus de Datos Bus de Direcciones
Tema: Componentes físicos de un ordenador Bus de Datos Conjunto de pistas (cables) por las cuales viajan datos o pulsos, desde y hacia el procesador. Estos cables conectan la CPU con la memoria y el resto de los dispositivos de hardware. Bus de Direcciones Mover datos entre el CPU y la RAM es un proceso que consume tiempo y la RAM es más lenta que el CPU. Para agilizar las operaciones se usa una memoria denominada CACHE, memoria similar a la RAM pero es más rápida. Pistas (cables) por donde viajan las direcciones de memoria, que permiten acceder a los datos y programas del ordenador. Estos cables conectan la CPU y la memoria RAM. IR A MENU
31
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Es el elemento principal de todo ordenador. A ella se conectan todos los demás dispositivos. IR A ANIMACIÓN IR A MENU
32
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Conector eléctrico Es donde se conectan los cables para que la tarjeta madre reciba la alimentación eléctrica proporcionada por la fuente de poder. IR A MENU
33
Tarjeta madre (Motherboard / Mainboard)

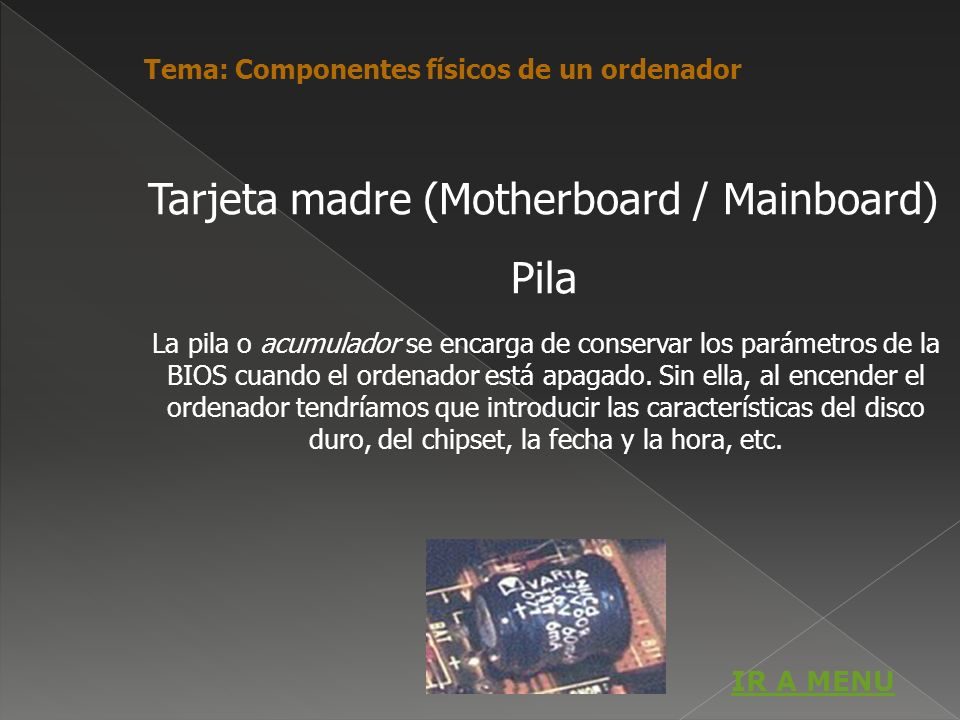

Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Pila La pila o acumulador se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, al encender el ordenador tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora, etc. IR A MENU
34
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Conectores internos Bajo esta denominación englobamos todos los conectores para dispositivos integrados (internos), tales como la unidad de disquete, el disco duro, el CD-ROM o el altavoz interno. IR A MENU
35
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Conectores externos Se trata de los conectores para dispositivos periféricos, es decir, dispositivos que se encuentran fuera de nuestra computadora y que deben conectarse a ella para ejecutar sus funciones. Estos conectores también reciben el nombre de “puertos” y algunos ejemplos son: Puerto para teclado Puerto para ratón Puerto para impresora. IR A MENU
36
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Conectores externos Cada dispositivo periférico debe conectarse a uno de los “puertos” (conector externo) que están en la parte posterior del ordenador. Existen diferentes puertos, con distintas capacidades y usos. Vamos a verlos en detalle IR A MENU
37
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Puertos Puerto serial: Transmite 1 bit a la vez (Ejemplos son los puertos para ratón y modem). Puerto paralelo: Transmite 8 bits a la vez (Ejemplo es el puerto para impresora). Puerto FireWire: Conexión para dispositivos de alta velocidad de transferencia (cámaras de video). Puerto USB: Conexión para cualquier periférico. El dispositivo debe disponer de conector para USB. Más rápido que los puertos paralelos y seriales comunes. IR A MENU
38
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Ranuras (slots) para tarjetas de expansión Si requerimos conectar un dispositivo y no hay un puerto disponible, se debe instalar una tarjeta de circuitos, que incluya el puerto necesario. A estas tarjetas se les llama “Tarjetas de expansión” y se insertan en ranuras disponibles en la tarjeta madre. Estas ranuras son extensiones del bus del ordenador, que permiten agregar nuevos componentes de hardware. IR A MENU
39
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Ranuras (slots) para tarjetas de expansión Son unas ranuras de plástico con conectores eléctricos (slots) donde se introducen las tarjetas de expansión (tarjeta de video, tarjeta de sonido, tarjeta de red, etc.) Tipos de ranuras: Ranuras ISA Ranuras PCI Ranuras AGP IR A MENU
40
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Ranuras ISA Arquitectura Estándar de la Industria Son las más veteranas, un legado de los primeros tiempos del PC. Funcionan a unos 8 MHz y ofrecen un máximo de 16 MB/s, suficiente para conectar un módem o una tarjeta de sonido, pero muy poco para una tarjeta de video. IR A MENU
41
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Ranuras PCI Interconexión de Componentes Periféricos Es el estándar actual. Pueden dar hasta 528 MB/s a 66 MHz, lo que es suficiente para casi todo tipo de tarjetas de expansión, excepto quizá para algunas tarjetas de video 3D. Miden unos 8,5 cm y generalmente son blancas. IR A MENU
42
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Ranura AGP Puerto Gráfico Acelerador Se dedica exclusivamente a conectar tarjetas de video 3D, por lo que sólo suele haber una. Su propia estructura impide que se utilice para todos los propósitos, por lo que se usa como una ayuda para las PCI. IR A MENU
43
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Tarjetas de expansión Instalación de tarjetas de expansión en ordenadores personales de escritorio IR A MENU
44
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) Tarjetas de expansión Instalación de tarjetas de expansión en ordenadores personales portables Las tarjetas de expansión de los ordenadores portátiles, se denominan tarjetas PC (o PCMCIA) y son dispositivos, del tamaño de una tarjeta de crédito, que se insertan en una ranura, en la parte lateral o posterior del ordenador. IR A MENU
45
Tarjeta madre (Motherboard / Mainboard)
Tema: Componentes físicos de un ordenador Tarjeta madre (Motherboard / Mainboard) El Chipset Es el conjunto (set) de chips que controlan funciones especiales del computador, tales como la forma en que interactúa el procesador con la memoria RAM o con la memoria Caché, el control de los puertos y ranuras. De la calidad y características del chipset dependerán: La obtención del máximo rendimiento del procesador. La posibilidad de actualización del ordenador. El uso de ciertas tecnologías más avanzadas para memorias y periféricos. IR A MENU
46
Tema: Componentes físicos de un ordenador
IR A MENU
