By: melany laguas contreras
Placa base By: melany laguas contreras
2
INDICE Factor de forma La estructura de una placa base El socket
La BIOS Los zócalos de memoria Los buses de expansión Los conectores internos de la placa Principales modelos de placa
3
Dimensiones de las placas bases
4
FACTOR DE FORMA Son las características físicas y eléctricamente que definen a la placa base. La forma Las dimensiones La posición de los anclajes Las conexiones eléctricas
5
Factor de forma atx Una placa ATX se sirve de una fuente de alimentación que tiene el mismo factor ATX
6
Factor de forma micro atx (uatx)
Se creo para ser compatible con ATX .tiene dimensiones son menores hay puntos de anclajes que coinciden con la ATX.
7
FACTOR DE FORMA BTX Salió de la evolución de la ATX,pero son factores incompatibles ,menos el la fuente de alimentación ,ya que tanto en el factor de forma atx y btx se puede utilizar la misma fuente de alimentación.
8
Los elementos mas importantes de la placa base son.
Zócalo del micro llamados socket (cuadrado) o slot(alargado) Bahias de expansión Circuito integrados :chipset Conectores de alimentación Conectores periféricos ( ratón. Teclado) Zocalo de la memoria RAM
9
Estructura de una placa base
La placa base es un circuito impreso donde se conectan todos los componentes necesarios para que el ordenador funcione
10
Socket: es donde es aloja el microprocesador
Chipset: es un conjunto de chipset puente norte y puente sur. su cometido es auxiliar al microprocesador BIOS: se encarga de comprobar todos los dispositivos conectados Zócalos de memoria :se insertan los módulos de memoria (RAM) Zócalos de expansión :también llamados slot.se integran las tarjetas de todo tipo. Conectores :el conector de corriente donde se conecta la fuente de alimentación pila: es la parte especial de la placa base es un pila igual que las de los relojes .su funcion es mantener la información que se aloaja en la bios :
11
EL SOCKET Es donde se aloja el microprocesador .hay un gran variedad de socket en cuanto la numero y al tipo de conexión. Tiene unos puntos guias que nos ayuda a colocarlo de forma correcta.se de poner sin esfuerzo y limpiamente.
12
El chipset Su principal función es auxiliar al microprocesador en el control de los componentes de la placa base. El chipset no ayuda a todos los circuitos integrados de la placa base, solo a los dos mas importantes ,el puente norte y el puente sur:
13
El chipset
14
El puente norte Es el importante de los dos, o el que mas carga de trabajo soporta .esta cubierto por un disipador. Es el que esta mas cerca de el microprocesador( de hay su nombre) Gestion tres vias con el microprocesador La memoria RAM La tarjeta grafica El puente sur
15
El puente sur Su comunicación con le microprocesador pasa por el puente norte.la ubicación varia pero sabe estar en el extremo opuesto del microprocesador y cercano a los losts de expansion .suele tambien estar cubierto por un disapador
16
La bios Es un chip de memoria los valores ya viene de fabrica .su ubicación no es fija.pero se puede defirenciar por una pegatina plateada del fabricante. Los fabricantes de BIOS son Award y AMI. La BIOS se mantine por la energia que suministra la pila. Si la bios sufre algun daño la placa quedaria initulizada porque el ordenador no capaz de arracar
17
Los zócalos de memoria Son como los slots de expansión a las tarjetas controladoras. Los módulos de memoria (SDRAM, en nuestro caso) se insertan en estos zócalos para quedar conectados a la placa base.
18
LOS BUSES DE EXPANSION Se encarga de conectar la parte principal del ordenador con dipositivos adicionales ,las trajetas de expansion mas conocidos como slots de expansion. La gama ISA: fue le primer bus los slots eran muy grandes. La gama PCI:fue la soloucion de los ISA Y VESA .se fue modificando hasta que fiue el domininate.los slots PCI su variente se llama AGP, solo puede haber un slot AGP por placa.es de color marron.este bus se a relegado por el slots PCI-Express La gama PCI-Express:es la evolucion del slot PCI.Se utiliza para las tarjetas graficas
19
Los conectores internos de la placa
El conector de corriente: este conector es el más característico de la placa base su nombre especifico es conector atx de corriente omolex tiene 20 pines aunque en las placas modernas vas a encontrar 24 pines
20
El conector Ide El puerto ide tambien llamado ATA paralelo o simplemente ATA este puerto se utiliza para conectar las unidades de almacenamiento masivo (disco duro ,CD ,ect…)
21
Conector SATA Otra modalidad de puerto ATA es el ATA serie , también conocido como SATA . Las velocidades de esta puerto son 50 veces mejor que el puerto IDE
22
Conectores de extension
Son una base plastica coloreada y un nombre descriptivo seriegrafiado al lado. El numero y el tipo es varieable . La placas tienen una agrupacion llamada conectore del panel frontal
23
Jumpers de configuaracion
Es un elemento plástico con interior metalico cuyo cometido es conectar dos pines de forma no difinitiva
24
PlACA MODELO atx
25

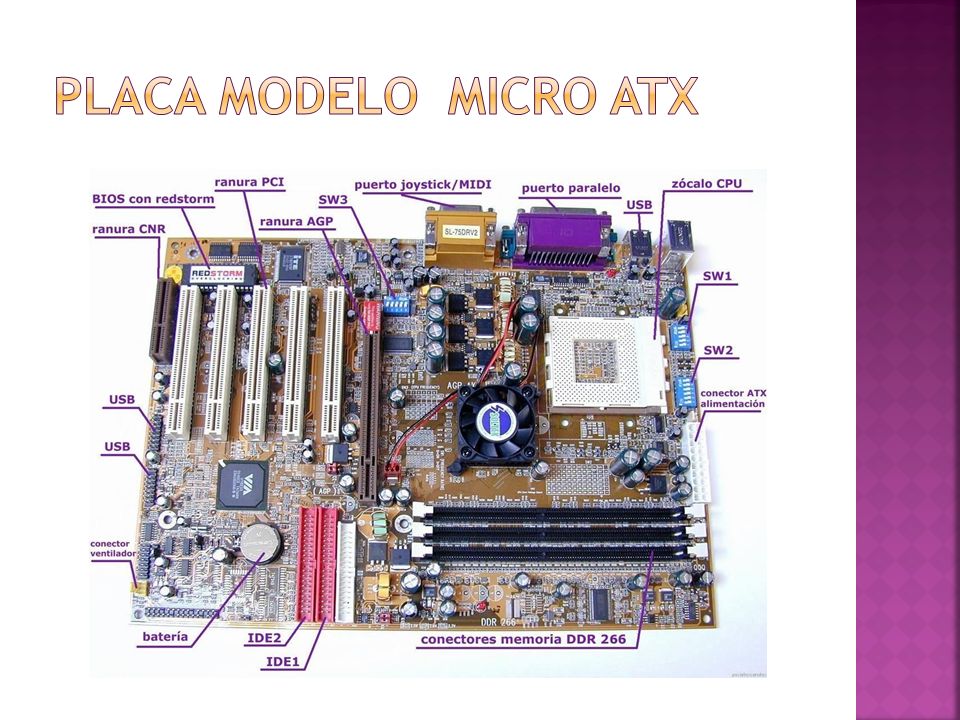

PlACA MODELO MICRO atx
26

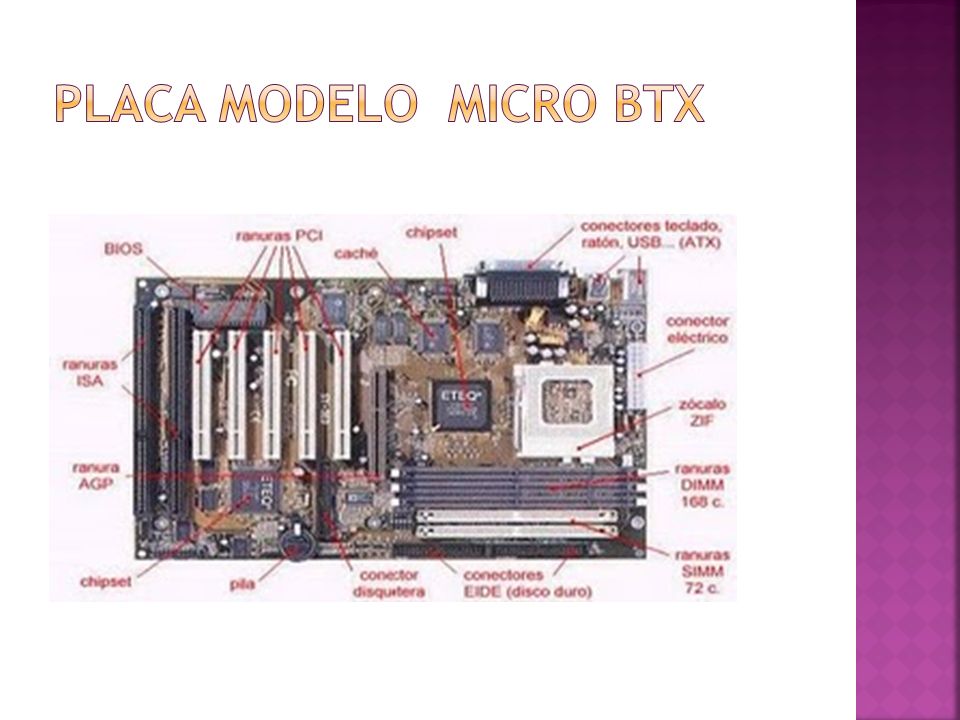

PlACA MODELO MICRO BTX
