1 Proceso constructivo de columnas y losas Hecho por: Carlos Daniel Gómez Zuluaga y Daniel Fernando Valbuena Sierra Estudiante del pregrado ingeniería oceanográfica universidad de Antioquia, sede ciencias del mar

2 ¿Qué es una columna? ¿Qué es una losa? Una columna es un elemento estructural lineal vertical, el cual disipa las cargas, soportadas por la estructura hacia la cimentación. Son elementos estructurales, de superficie plana horizontal de una construcción, se dice que es armada porque en su interior esta compuesta de concreto y una especie de “red” o malla llamada parrilla, UTILIZADAS como entre pisos, techos o coberturas de una edificación.

3 Columnas o muros Columnas de Concreto Armado Se clasifican en columnas estribadas (cuadradas o rectangulares) y zunchadas (circulares). El reglamento de construcción los analiza desde diferentes puntos de vista. -Por la posición de carga -Por la forma de estar armadas -Por su longitud y fijación de sus extremos

4 Proceso de construcción de un muro o columna LinealPuntual Primer paso del proceso constructivo de una columna, es verificar las medidas geométricas de la columna (replanteo) y la ubicación de la misma En los planos estructurales para Asegurar un buen replanteo. Paso 1

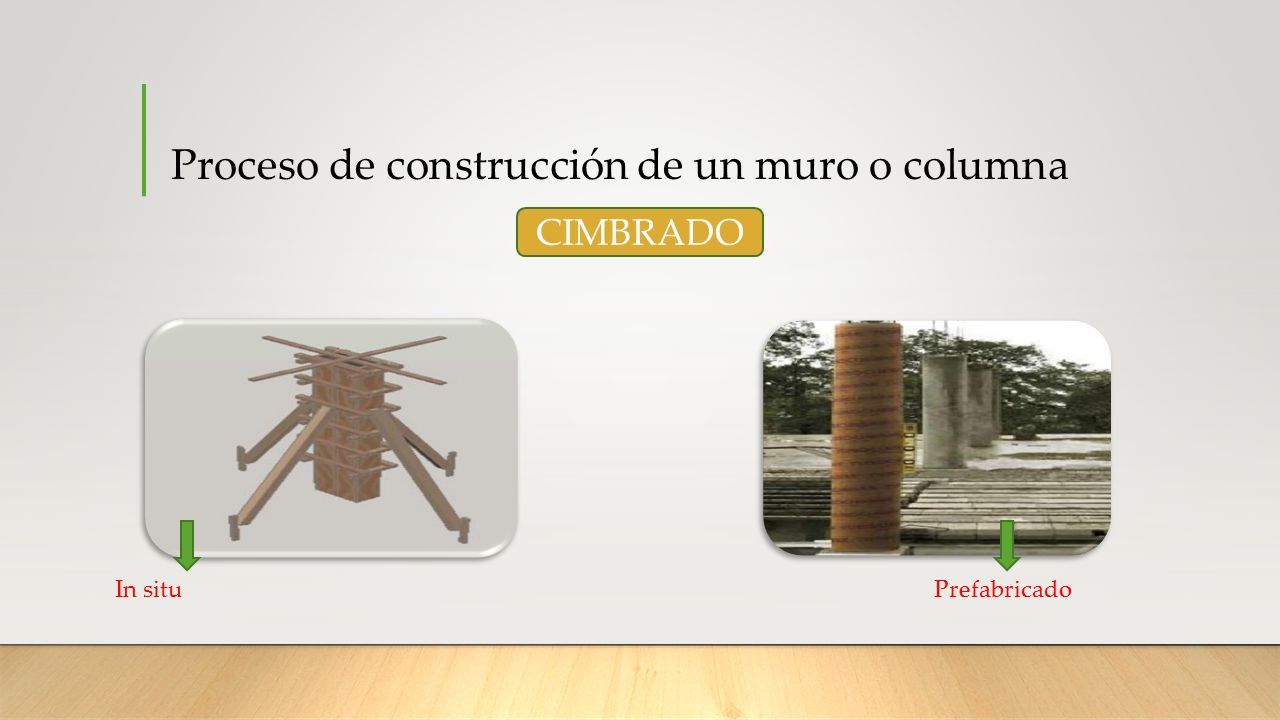

5 Proceso de construcción de un muro o columna CIMBRADO In situPrefabricado

6 1.Armado de la columna según detalle en los planos. 2. Se ancla el armado de la columna amarrándola a la parrilla de la zapata. 3. Se coloca el encofrado de la columna 4. Se empieza el vaciado del concreto, vibrándolo. Desencofrado. 5. Curado.

7

8 Retiro de las formaletas

9

10 Consideraciones a. Las columnas deben construirse estrictamente de acuerdo a lo especificado en los planos estructurales. b. Si la edificación es de dos pisos o más, las columnas deben ser coincidentes en todos los niveles c. No se debe colocar ninguna clase de tubería (agua, desagüe, eléctrico) ni accesorios dentro de la columna, por que la debilita. d. El refuerzo vertical debe ingresar totalmente en la cimentación, respetándose un recubrimiento de 7.5 cm. e. Si la columna continúa en los niveles superiores, no olvides dejar las mechas con la longitud de empalme apropiado.

11 Características de las losas Capacidad portante. Solidez. Capacidad de aislamiento acústico. Capacidad de aislamiento térmico. Resistencia al fuego. Resistencia sísmica.

12 PROCESO CONSTRUCTIVO 1.Apuntalamiento y encofrado. 2. Colocación del acero interior. 3. Colocación de tuberías eléctricas y sanitarias. 4. Vaciado y vibrado del concreto. 5.Desencofrado de la losa. 6. Curado de la losa.

13 GRACIAS!
