1 universidad de Guayaquil FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS CIMENTACIONES SUPERFICIALES- CAPACIDAD DE CARGA ULTIMA Integrantes Ariel Chila Marco Jaramillo Eury Macias Ing. Miguel Angel Moncayo Chavez

2 CIMENTACIONES

3 CIMENTACIONES Se denomina cimentación al conjunto de elementos estructurales cuya misión es transmitir las cargas de la estructura al suelo distribuyéndolas de forma que no superen su esfuerzo admisible ni produzcan concentraciones de cargas diferenciales.

4 TIPOS DE CIMENTACIONES Superficiales. Profundas. Mixtas. Por la forma de fabricación pueden ser. Concreto simple. Concreto armado. Mampostería. In situ. Prefabricados,

5 CIMENTACIONES SUPERFICIALES Las Cimentaciones Superficiales reparten la fuerza que le transmite la estructura a través de sus elementos de apoyo sobre una superficie de terreno bastante grande que admite esas cargas. Se considera cimentación superficial cuando tienen entre 0,50 m. y 4 m. de profundidad, y cuando las tensiones admisibles de las diferentes capas del terreno que se hallan hasta esa cota permiten apoyar el edificio en forma directa sin provocar asientos excesivos de la estructura que puedan afectar la funcionalidad de la estructura; de no ser así, se harán Cimentaciones Profundas. Debe considerarse como posible que en un mismo solar se encuentren distintos tipos de terreno para una misma edificación; ésto puede provocar asientos diferenciales peligrosos aunque los valores de los asientos totales den como admisibles.

6 Existen varios tipos de Cimentaciones Superficiales, los cuales se detallan a continuación: Terreno Firme a Profundidad Asequible Cimentación Continua de Mampostería u Hormigón en Masa. Cimentación Continua de Hormigón Armado. Macizos Aislados de Hormigón en Masa. Zapatas Aisladas de Hormigón Armado (rígidas y flexibles). Terreno Firme a Profundidad Media A esta profundidad no permite las cimentaciones enunciadas en ítem anterior pero no justifican la cimentación profunda: Cimentación por pilares y arcos. Cimentación por pilares y vigas. Firme a Gran Profundidad (Pero con posibilidad de cimentación superficial con tensiones bajas) Cimentación por vigas flotantes de hormigón armado. Cimentación por losa de hormigón armado.

7 CIMENTACIONES SUPERFICIALES

8

9

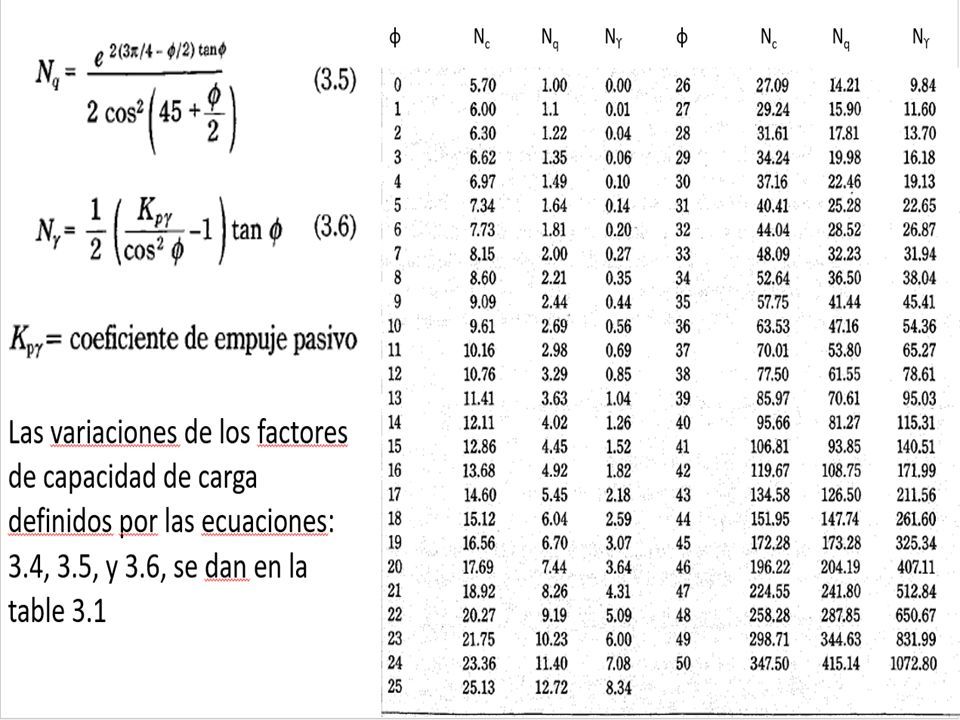

10

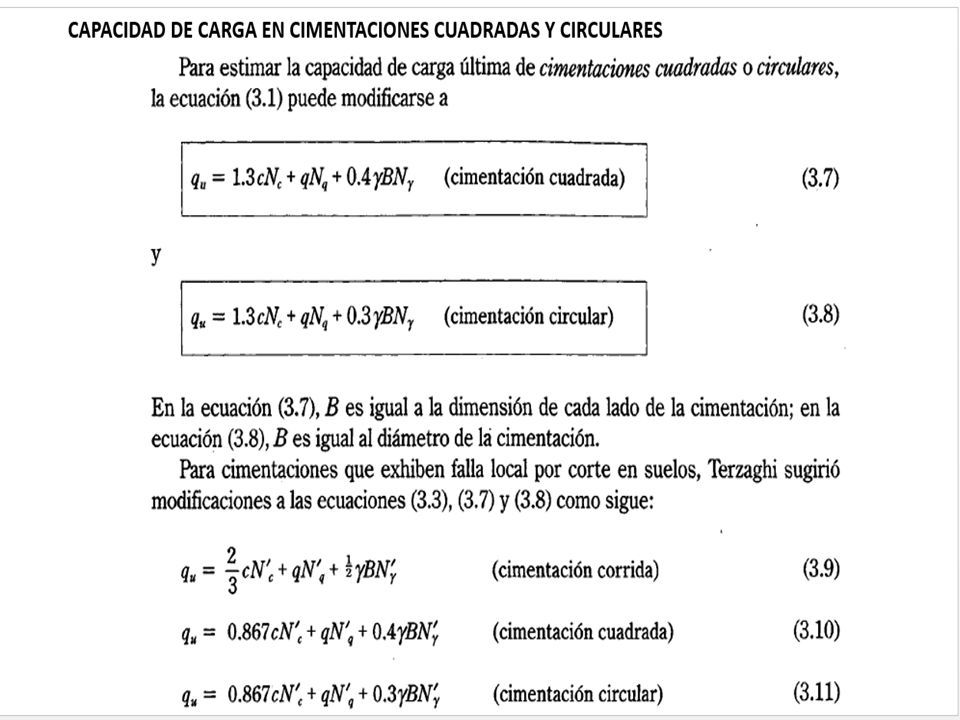

11

12

13

14 El coeficiente de seguridad (también conocido como factor de seguridad) es el cociente entre el valor calculado de la capacidad máxima de un sistema y el valor del requerimiento esperado real a que se verá sometido. Por este motivo es un número mayor que uno, que indica la capacidad en exceso que tiene el sistema por sobre sus requerimientos. En este sentido, en ingeniería, arquitectura y otras ciencias aplicadas, es común, y en algunos casos imprescindible, que los cálculos de dimensionado de elementos o componentes de maquinaria, estructuras constructivas, instalaciones o dispositivos en general, incluyan un coeficiente de seguridad que garantice que bajo desviaciones aleatorias de los requerimientos previstos, exista un margen extra de prestaciones por encima de las mínimas estrictamente necesarias. FACTOR DE SEGURIDAD

15

16

17

18

19

20

21 Ejemplo 1 Calcule la capacidad de carga admisible, con un factor de seguridad de 3, para una zapata corrida de tres metros de ancho que se desplantara a dos metros de profundidad en un suelo cuyo Ym=1.60 ton/m^3(Y=gama), el NAF se encuentra a 6 metros de profundidad. El suelo tiene una cohesión de 2 ton/m^2 y ángulo de fricción de 20 grados.

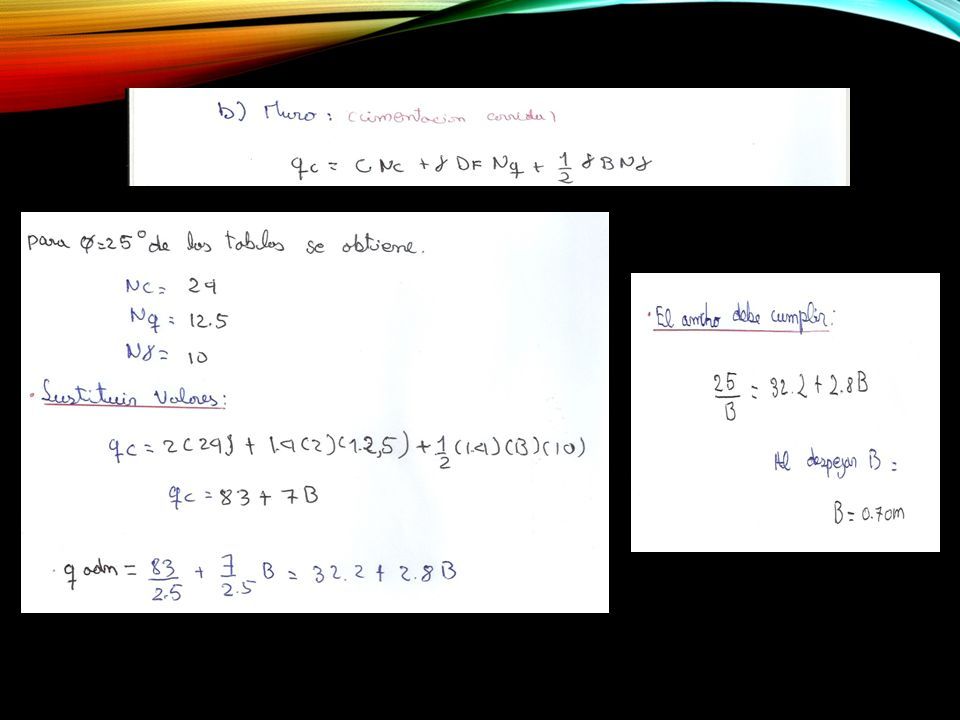

22 Ejemplo 2: Se tiene un suelo con las siguientes propiedades: Ym=1.4 ton/m^2 c= 2 ton/m^2 Ѳ =25 grados Profundidad NAF= 14.5 m Considerando tales propiedades, determine las dimensiones necesarias para los cimientos de una columna y un muro que transmiten cargas de 120 ton (columna) y 2.5 ton/m (muro).profundidad de desplante Df=2m Y Factor de seguridad(FS)=2.5
