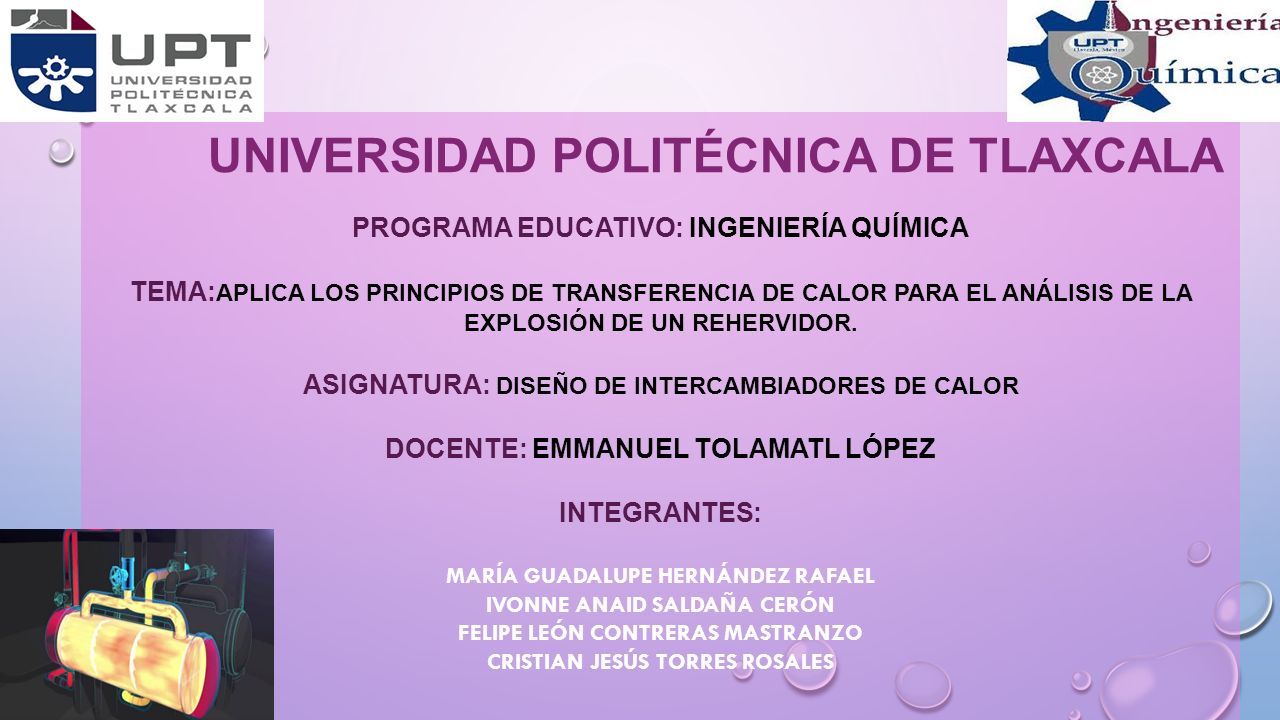

1 UNIVERSIDAD POLITÉCNICA DE TLAXCALA PROGRAMA EDUCATIVO: INGENIERÍA QUÍMICA TEMA: APLICA LOS PRINCIPIOS DE TRANSFERENCIA DE CALOR PARA EL ANÁLISIS DE LA EXPLOSIÓN DE UN REHERVIDOR. ASIGNATURA: DISEÑO DE INTERCAMBIADORES DE CALOR DOCENTE: EMMANUEL TOLAMATL LÓPEZ INTEGRANTES: MARÍA GUADALUPE HERNÁNDEZ RAFAEL IVONNE ANAID SALDAÑA CERÓN FELIPE LEÓN CONTRERAS MASTRANZO CRISTIAN JESÚS TORRES ROSALES

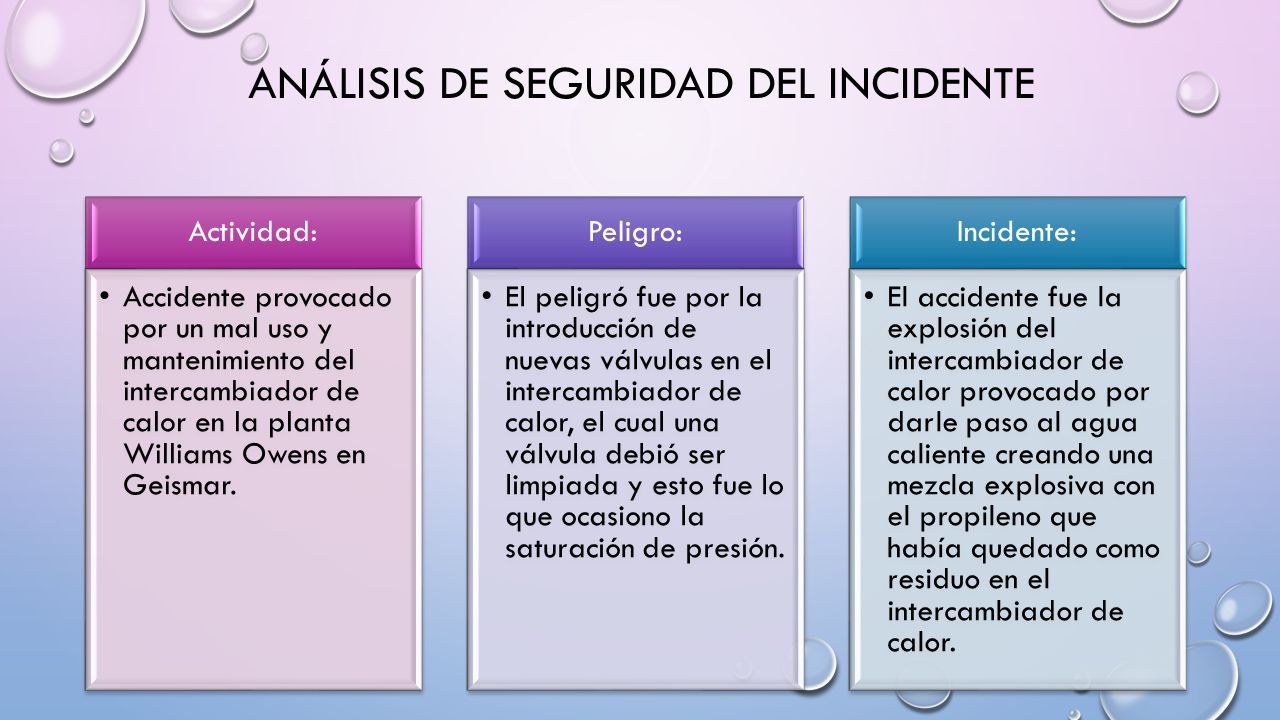

2 ANÁLISIS DE SEGURIDAD DEL INCIDENTE Actividad: Accidente provocado por un mal uso y mantenimiento del intercambiador de calor en la planta Williams Owens en Geismar. Peligro: El peligró fue por la introducción de nuevas válvulas en el intercambiador de calor, el cual una válvula debió ser limpiada y esto fue lo que ocasiono la saturación de presión. Incidente: El accidente fue la explosión del intercambiador de calor provocado por darle paso al agua caliente creando una mezcla explosiva con el propileno que había quedado como residuo en el intercambiador de calor.

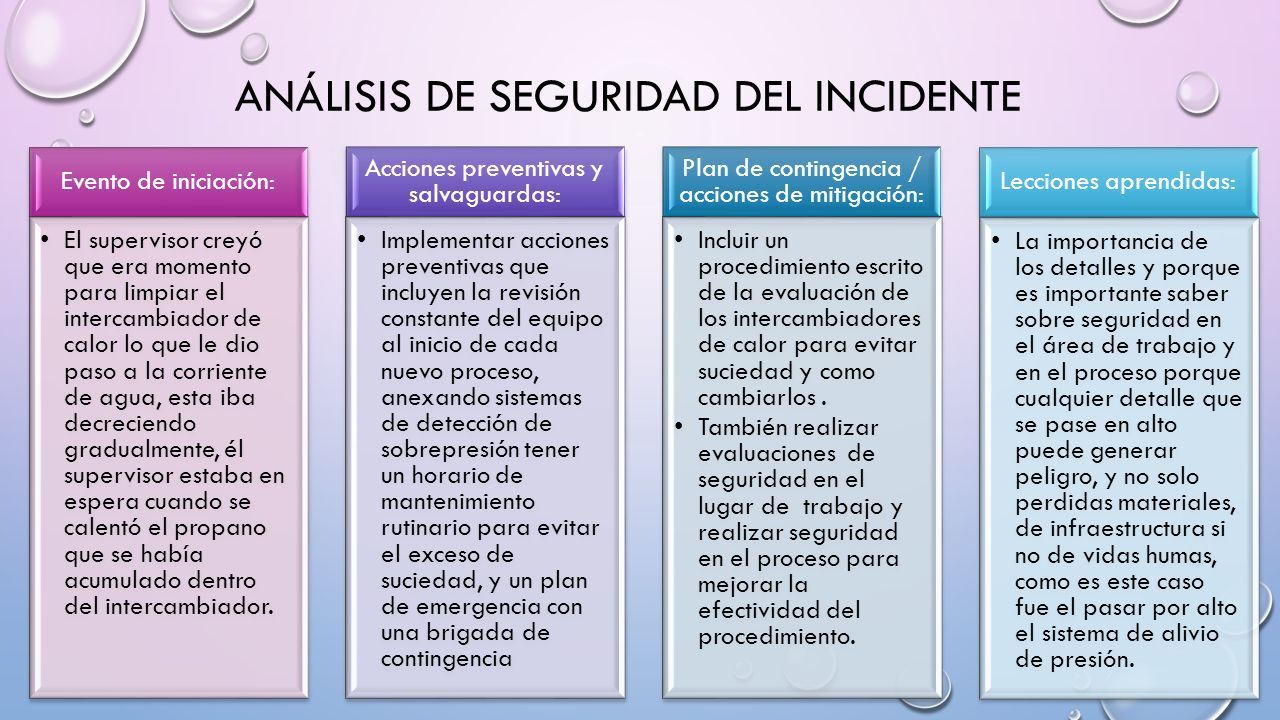

3 ANÁLISIS DE SEGURIDAD DEL INCIDENTE Evento de iniciación: El supervisor creyó que era momento para limpiar el intercambiador de calor lo que le dio paso a la corriente de agua, esta iba decreciendo gradualmente, él supervisor estaba en espera cuando se calentó el propano que se había acumulado dentro del intercambiador. Acciones preventivas y salvaguardas: Implementar acciones preventivas que incluyen la revisión constante del equipo al inicio de cada nuevo proceso, anexando sistemas de detección de sobrepresión tener un horario de mantenimiento rutinario para evitar el exceso de suciedad, y un plan de emergencia con una brigada de contingencia Plan de contingencia / acciones de mitigación: Incluir un procedimiento escrito de la evaluación de los intercambiadores de calor para evitar suciedad y como cambiarlos. También realizar evaluaciones de seguridad en el lugar de trabajo y realizar seguridad en el proceso para mejorar la efectividad del procedimiento. Lecciones aprendidas: La importancia de los detalles y porque es importante saber sobre seguridad en el área de trabajo y en el proceso porque cualquier detalle que se pase en alto puede generar peligro, y no solo perdidas materiales, de infraestructura si no de vidas humas, como es este caso fue el pasar por alto el sistema de alivio de presión.

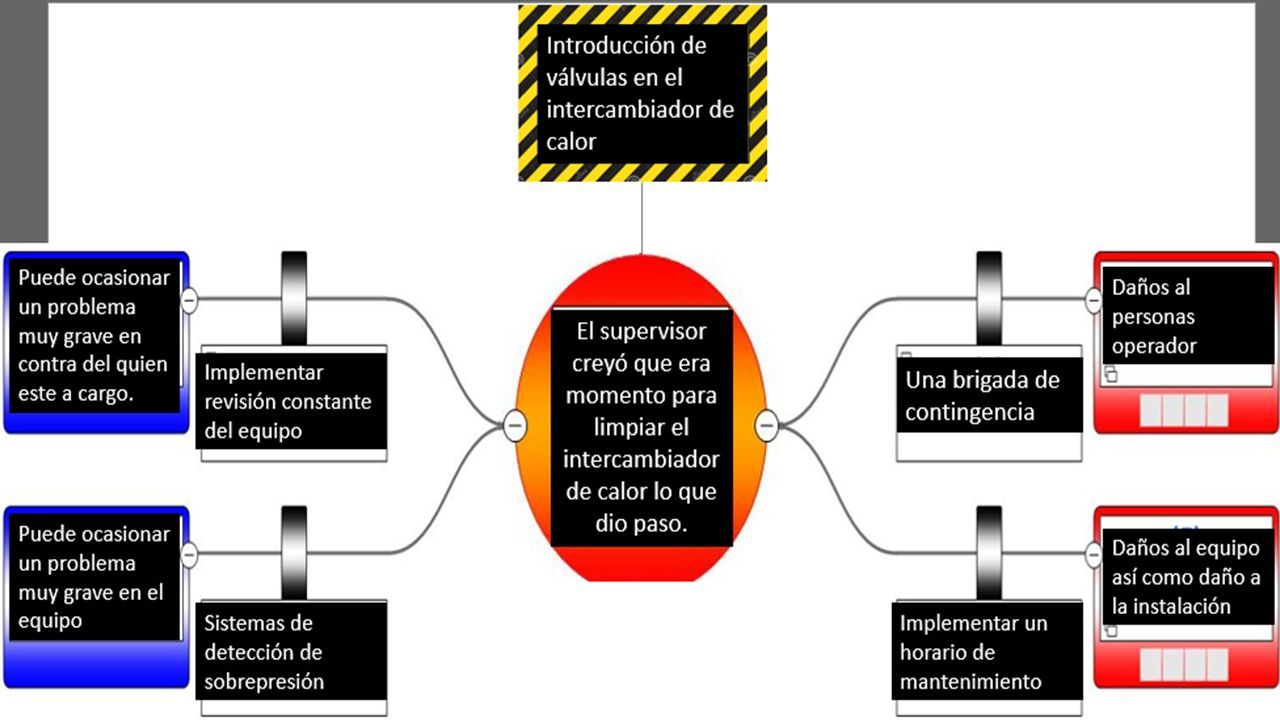

4

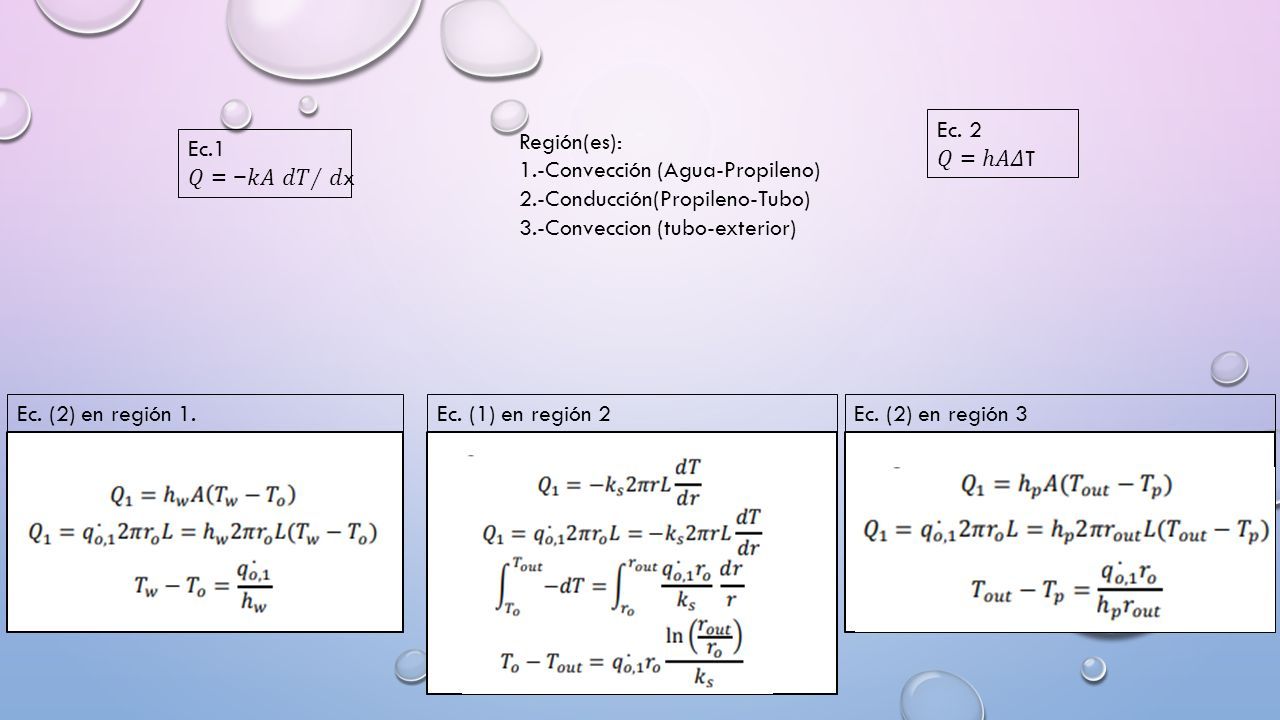

5 Ec. 2 = ℎ T Ec. (2) en región 1. Región(es): 1.-Convección (Agua-Propileno) 2.-Conducción(Propileno-Tubo) 3.-Conveccion (tubo-exterior) Ec.1 = − / x Ec. (1) en región 2 Ec. (2) en región 3

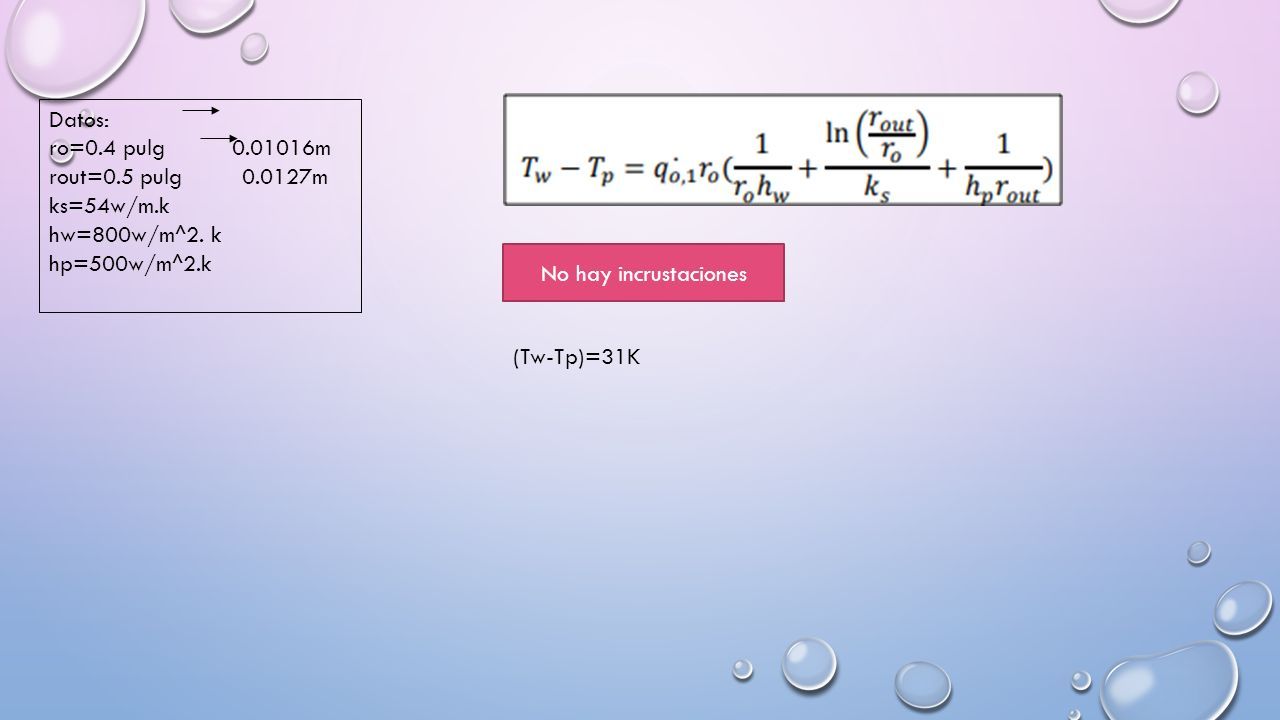

6 (Tw-Tp)=31K Datos: ro=0.4 pulg 0.01016m rout=0.5 pulg 0.0127m ks=54w/m.k hw=800w/m^2. k hp=500w/m^2.k No hay incrustaciones

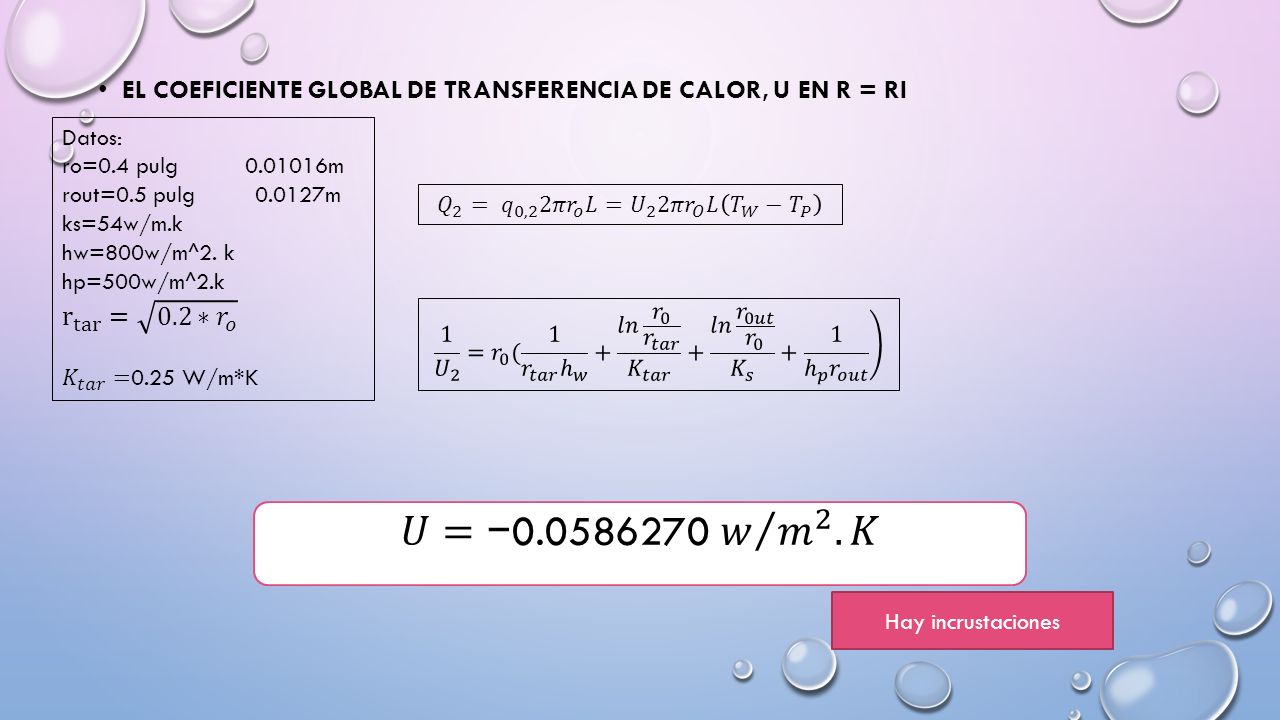

7 EL COEFICIENTE GLOBAL DE TRANSFERENCIA DE CALOR, U EN R = RI No hay incrustaciones Datos: ro=0.4 pulg 0.01016m rout=0.5 pulg 0.0127m ks=54w/m.k hw=800w/m^2. k hp=500w/m^2.k

8 EL COEFICIENTE GLOBAL DE TRANSFERENCIA DE CALOR, U EN R = RI Hay incrustaciones

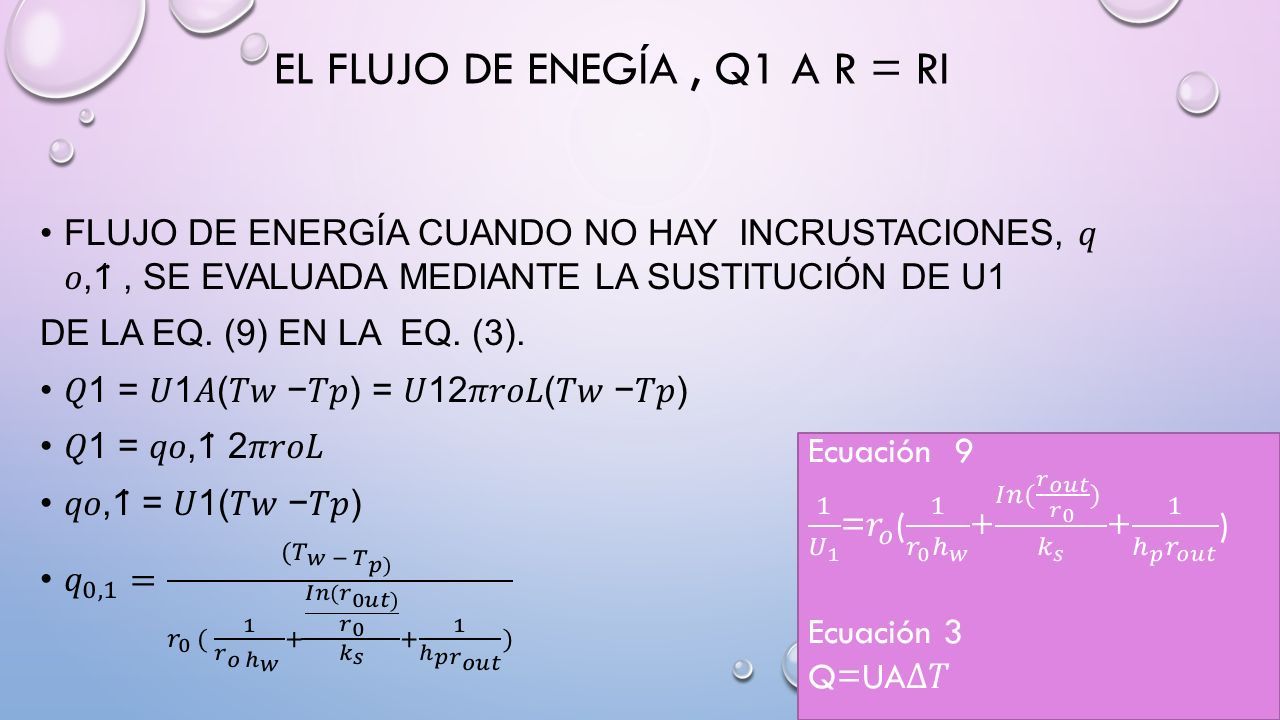

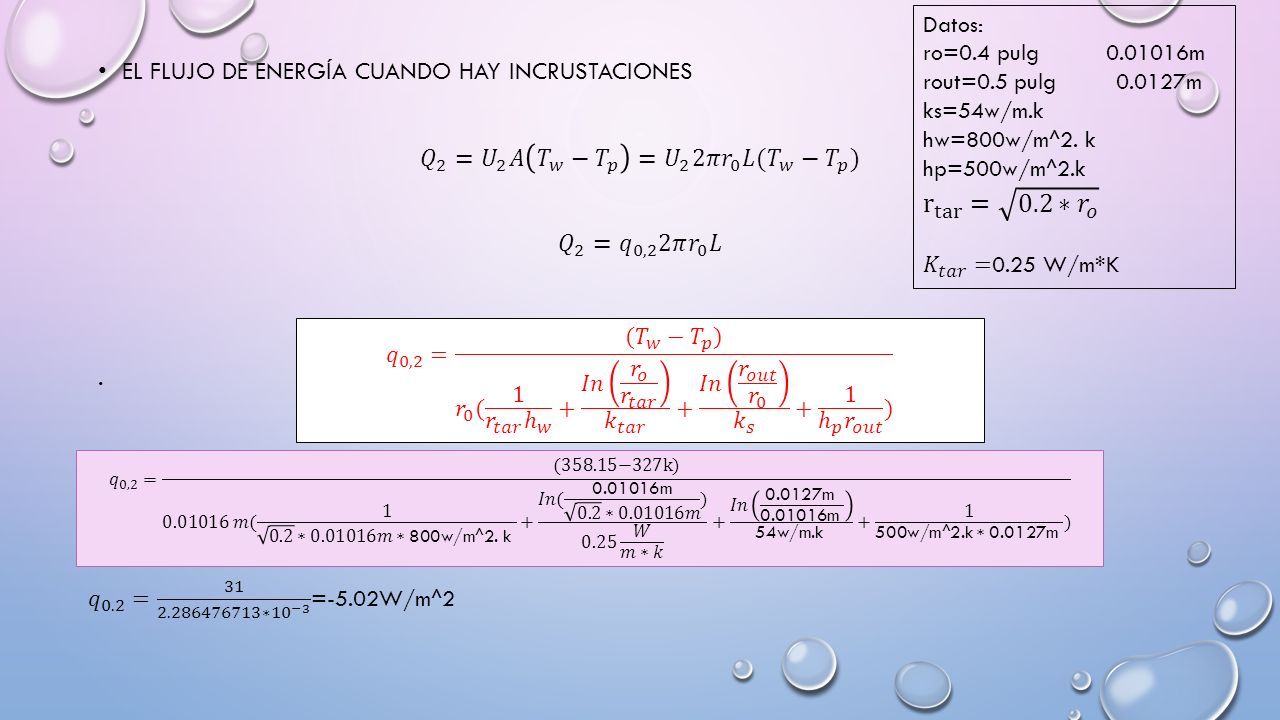

9 EL FLUJO DE ENEGÍA, Q1 A R = RI

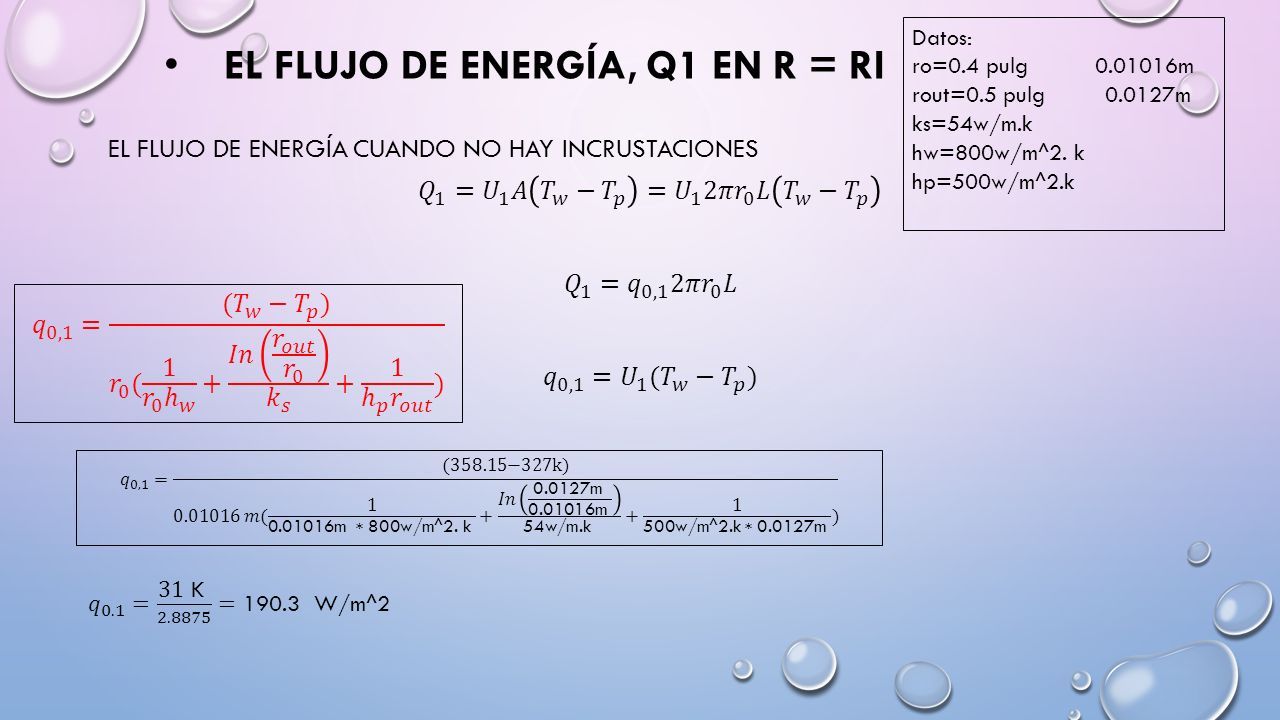

10 EL FLUJO DE ENERGÍA, Q1 EN R = RI Datos: ro=0.4 pulg 0.01016m rout=0.5 pulg 0.0127m ks=54w/m.k hw=800w/m^2. k hp=500w/m^2.k

11

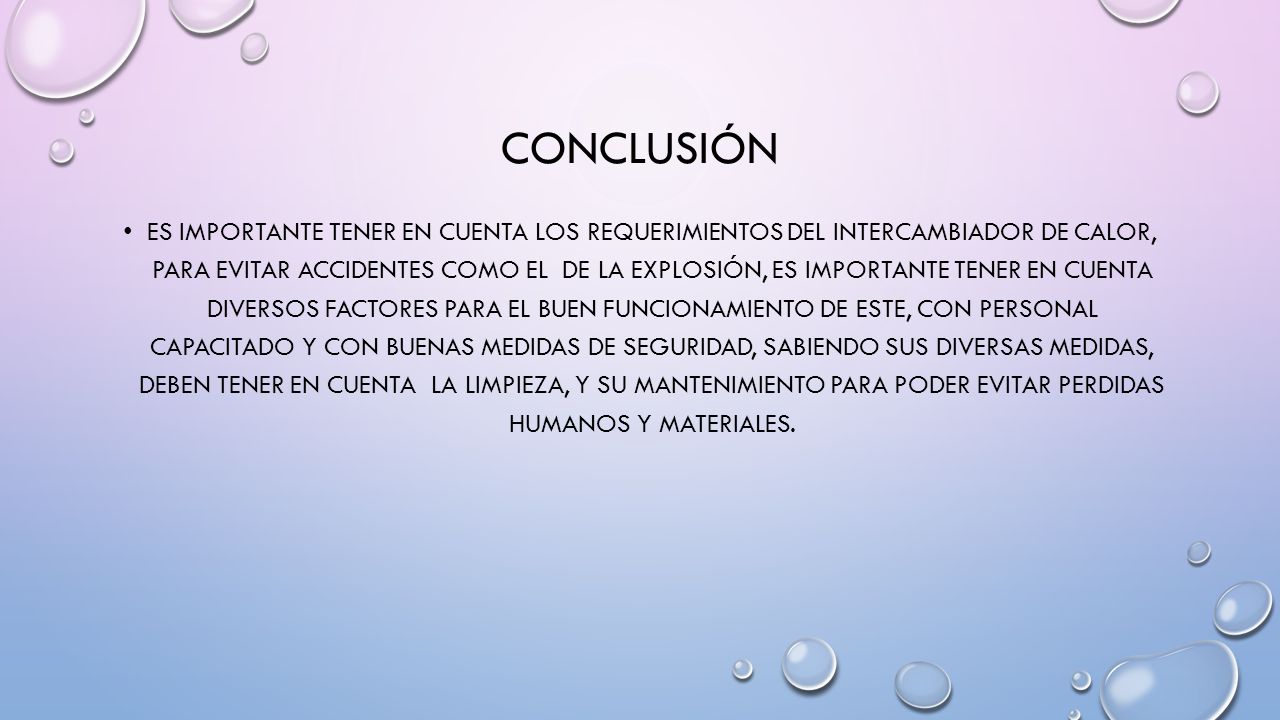

12 CONCLUSIÓN ES IMPORTANTE TENER EN CUENTA LOS REQUERIMIENTOS DEL INTERCAMBIADOR DE CALOR, PARA EVITAR ACCIDENTES COMO EL DE LA EXPLOSIÓN, ES IMPORTANTE TENER EN CUENTA DIVERSOS FACTORES PARA EL BUEN FUNCIONAMIENTO DE ESTE, CON PERSONAL CAPACITADO Y CON BUENAS MEDIDAS DE SEGURIDAD, SABIENDO SUS DIVERSAS MEDIDAS, DEBEN TENER EN CUENTA LA LIMPIEZA, Y SU MANTENIMIENTO PARA PODER EVITAR PERDIDAS HUMANOS Y MATERIALES.

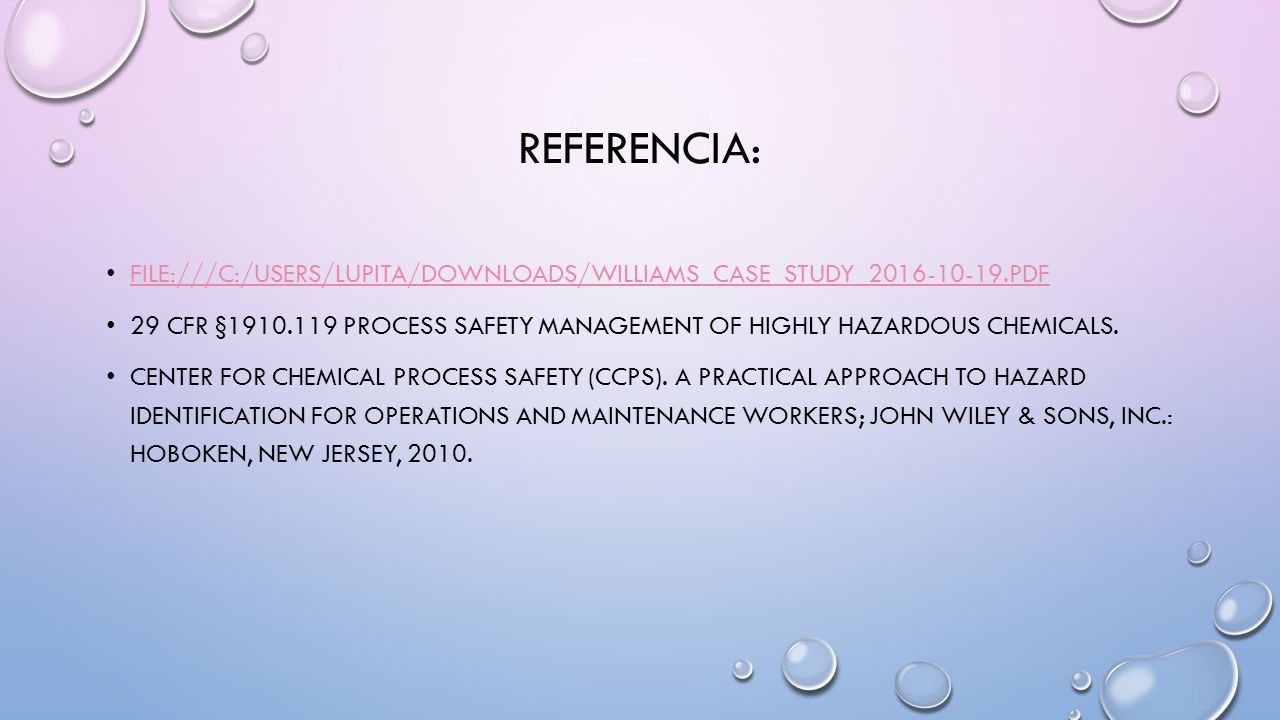

13 REFERENCIA: FILE:///C:/USERS/LUPITA/DOWNLOADS/WILLIAMS_CASE_STUDY_2016-10-19.PDF 29 CFR §1910.119 PROCESS SAFETY MANAGEMENT OF HIGHLY HAZARDOUS CHEMICALS. CENTER FOR CHEMICAL PROCESS SAFETY (CCPS). A PRACTICAL APPROACH TO HAZARD IDENTIFICATION FOR OPERATIONS AND MAINTENANCE WORKERS; JOHN WILEY & SONS, INC.: HOBOKEN, NEW JERSEY, 2010.
