1 CURSO PARA ASPIRANTES A RADIOAFICIONADO PROF. WALDO MALDONADO CRUZ C E 4 E R RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

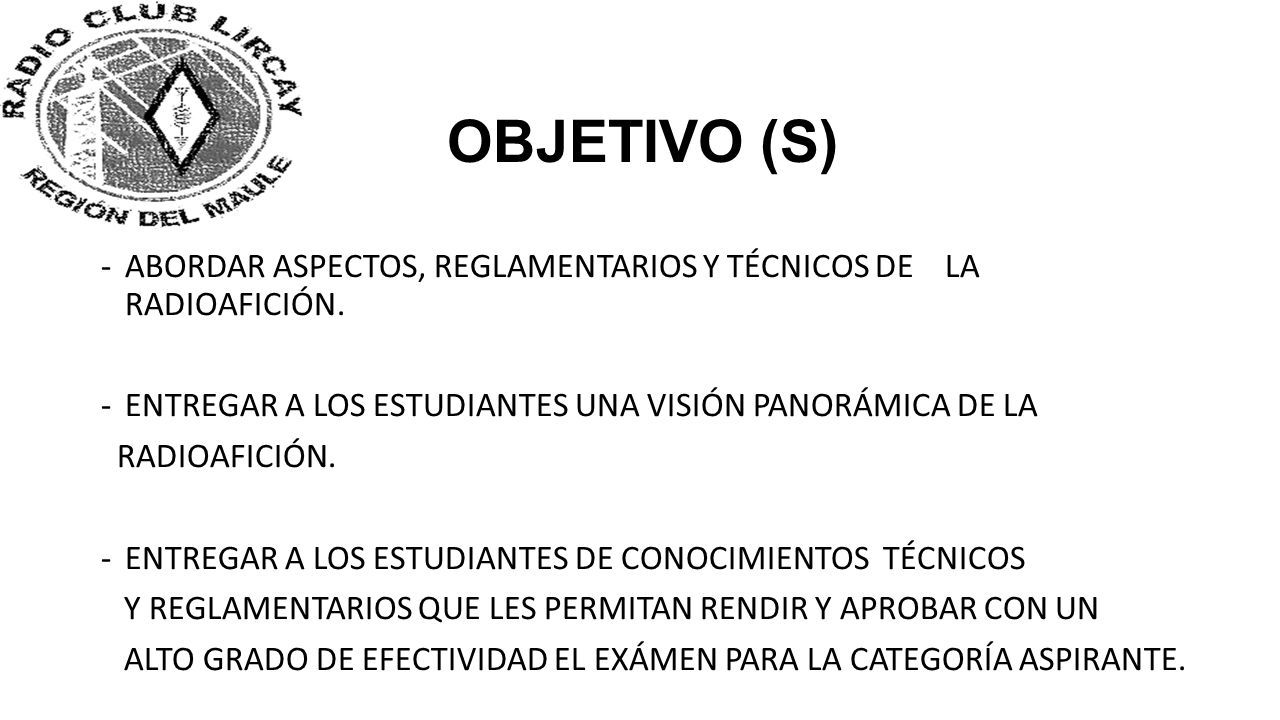

2 OBJETIVO (S) -ABORDAR ASPECTOS, REGLAMENTARIOS Y TÉCNICOS DE LA RADIOAFICIÓN. -ENTREGAR A LOS ESTUDIANTES UNA VISIÓN PANORÁMICA DE LA RADIOAFICIÓN. -ENTREGAR A LOS ESTUDIANTES DE CONOCIMIENTOS TÉCNICOS Y REGLAMENTARIOS QUE LES PERMITAN RENDIR Y APROBAR CON UN ALTO GRADO DE EFECTIVIDAD EL EXÁMEN PARA LA CATEGORÍA ASPIRANTE.

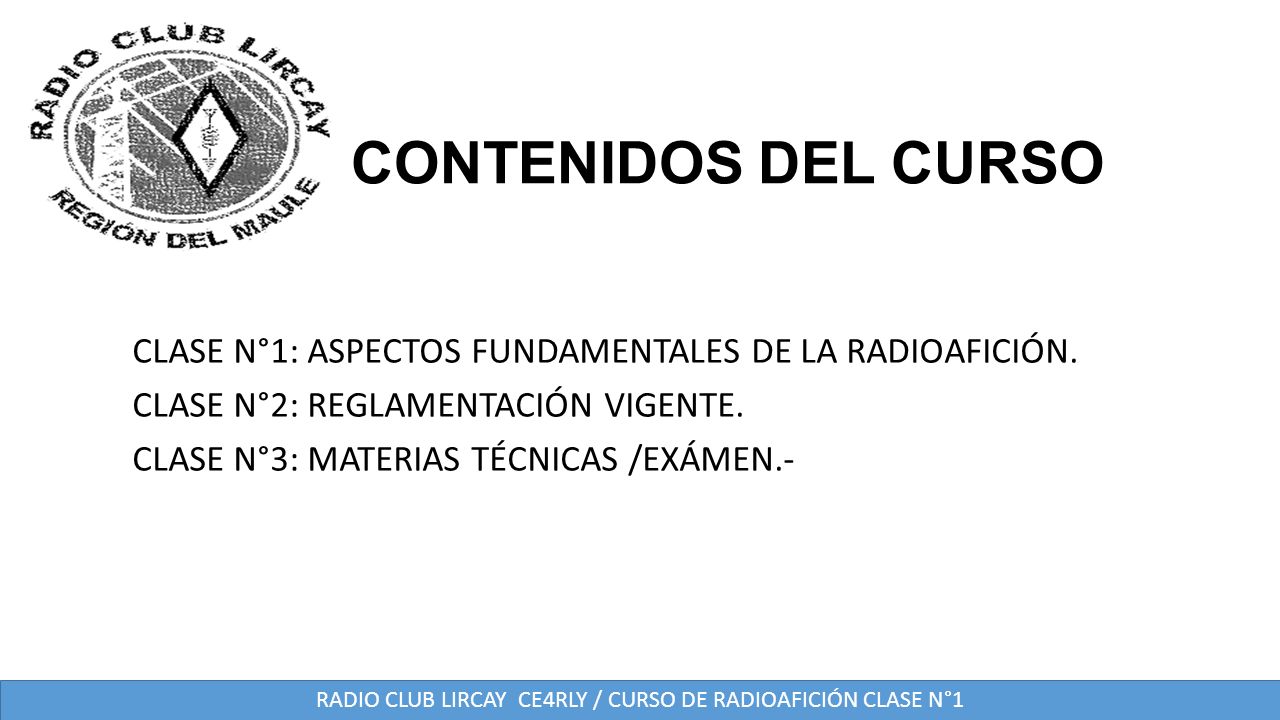

3 CONTENIDOS DEL CURSO CLASE N°1: ASPECTOS FUNDAMENTALES DE LA RADIOAFICIÓN. CLASE N°2: REGLAMENTACIÓN VIGENTE. CLASE N°3: MATERIAS TÉCNICAS /EXÁMEN.- RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

4 EMPECEMOS…….

5 ¿Qué es la Radioafición? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

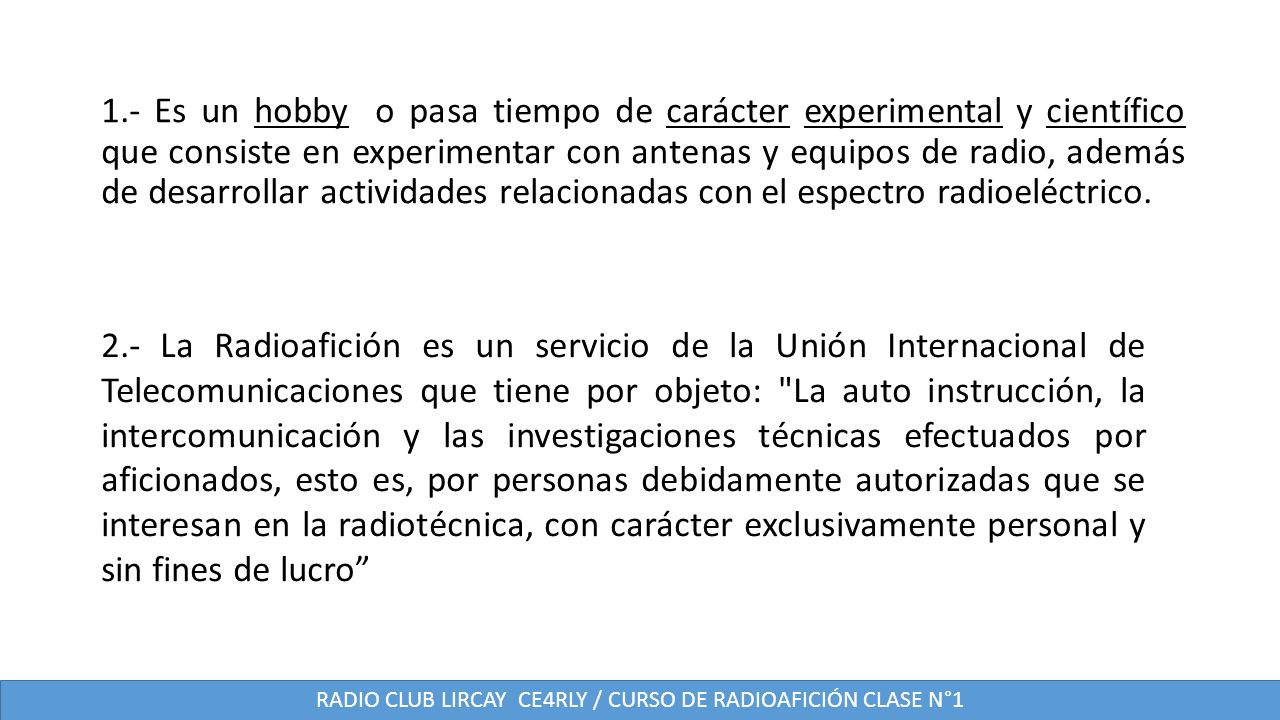

6 1.- Es un hobby o pasa tiempo de carácter experimental y científico que consiste en experimentar con antenas y equipos de radio, además de desarrollar actividades relacionadas con el espectro radioeléctrico. 2.- La Radioafición es un servicio de la Unión Internacional de Telecomunicaciones que tiene por objeto: "La auto instrucción, la intercomunicación y las investigaciones técnicas efectuados por aficionados, esto es, por personas debidamente autorizadas que se interesan en la radiotécnica, con carácter exclusivamente personal y sin fines de lucro” RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

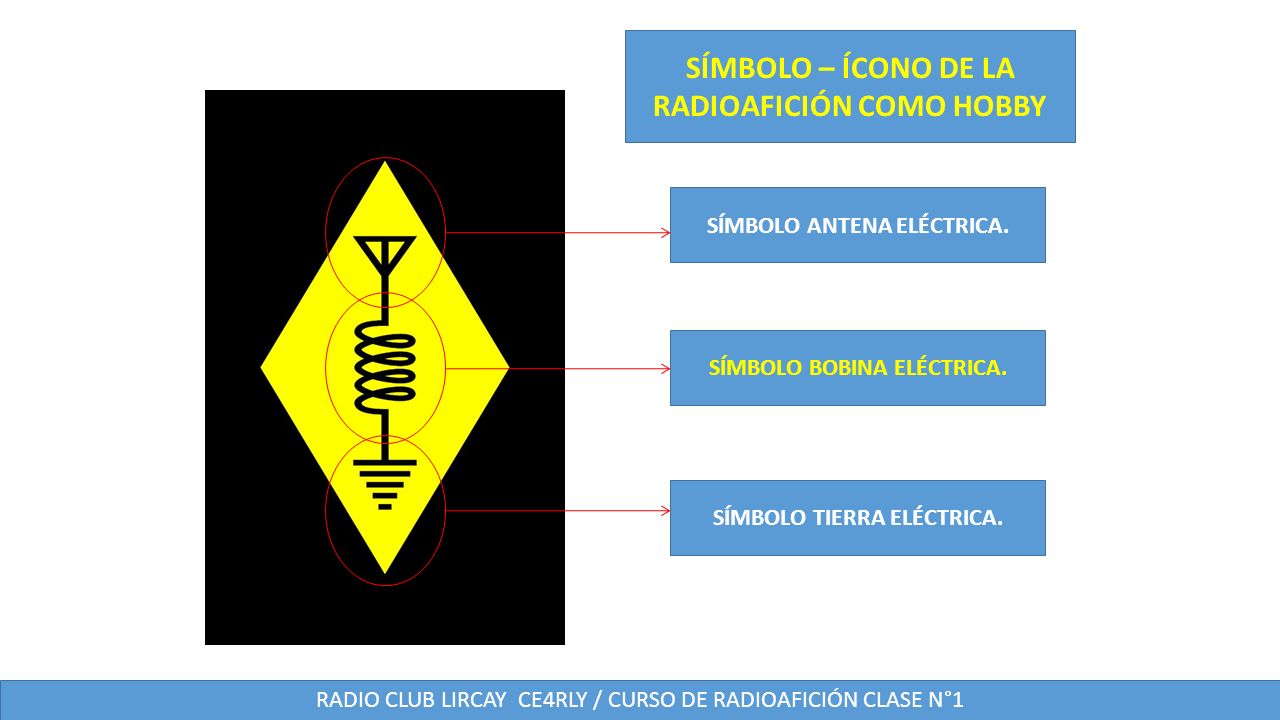

7 SÍMBOLO – ÍCONO DE LA RADIOAFICIÓN COMO HOBBY SÍMBOLO TIERRA ELÉCTRICA. SÍMBOLO BOBINA ELÉCTRICA. SÍMBOLO ANTENA ELÉCTRICA. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

8 ¿Qué es un Radioaficionado? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

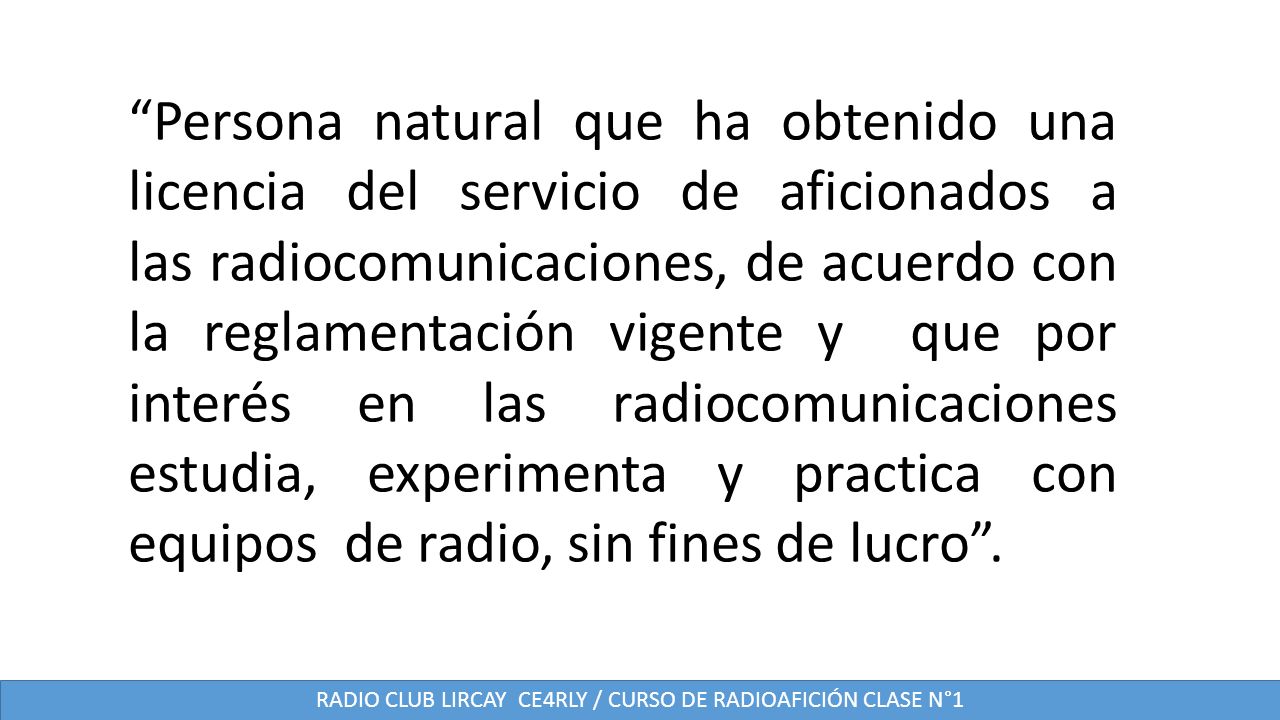

9 “Persona natural que ha obtenido una licencia del servicio de aficionados a las radiocomunicaciones, de acuerdo con la reglamentación vigente y que por interés en las radiocomunicaciones estudia, experimenta y practica con equipos de radio, sin fines de lucro”. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

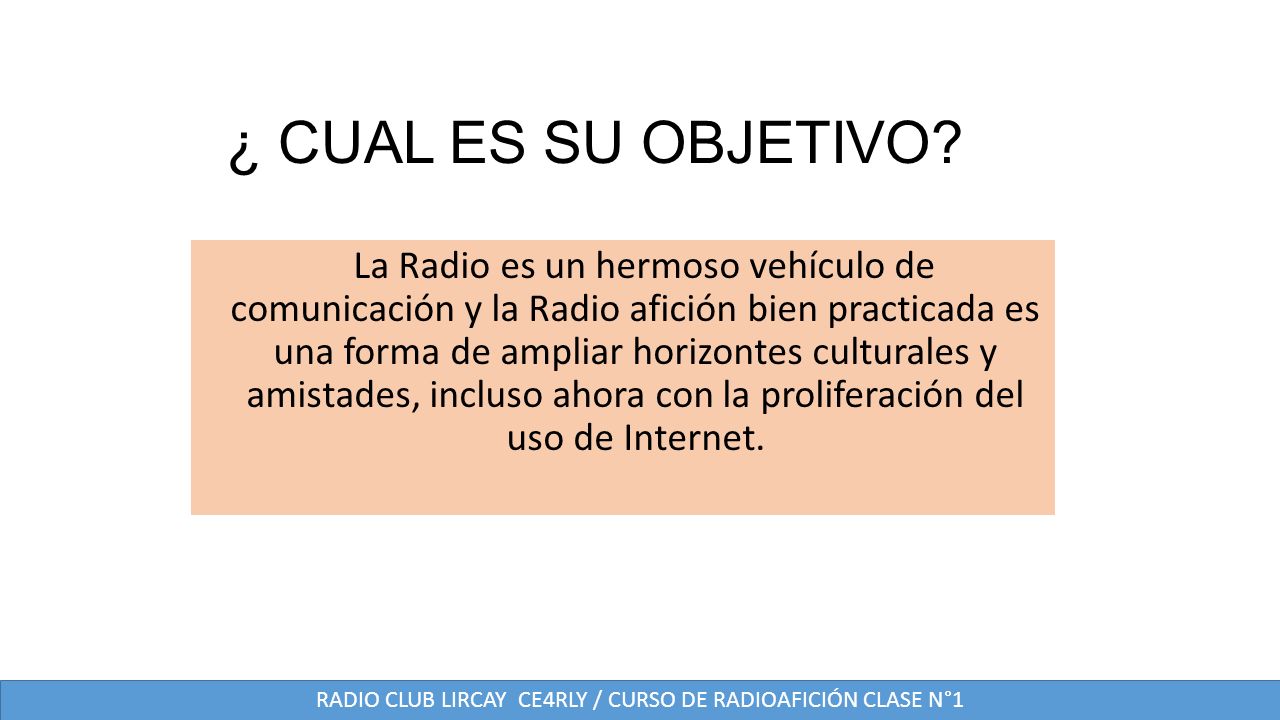

10 ¿ CUAL ES SU OBJETIVO? La Radio es un hermoso vehículo de comunicación y la Radio afición bien practicada es una forma de ampliar horizontes culturales y amistades, incluso ahora con la proliferación del uso de Internet. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

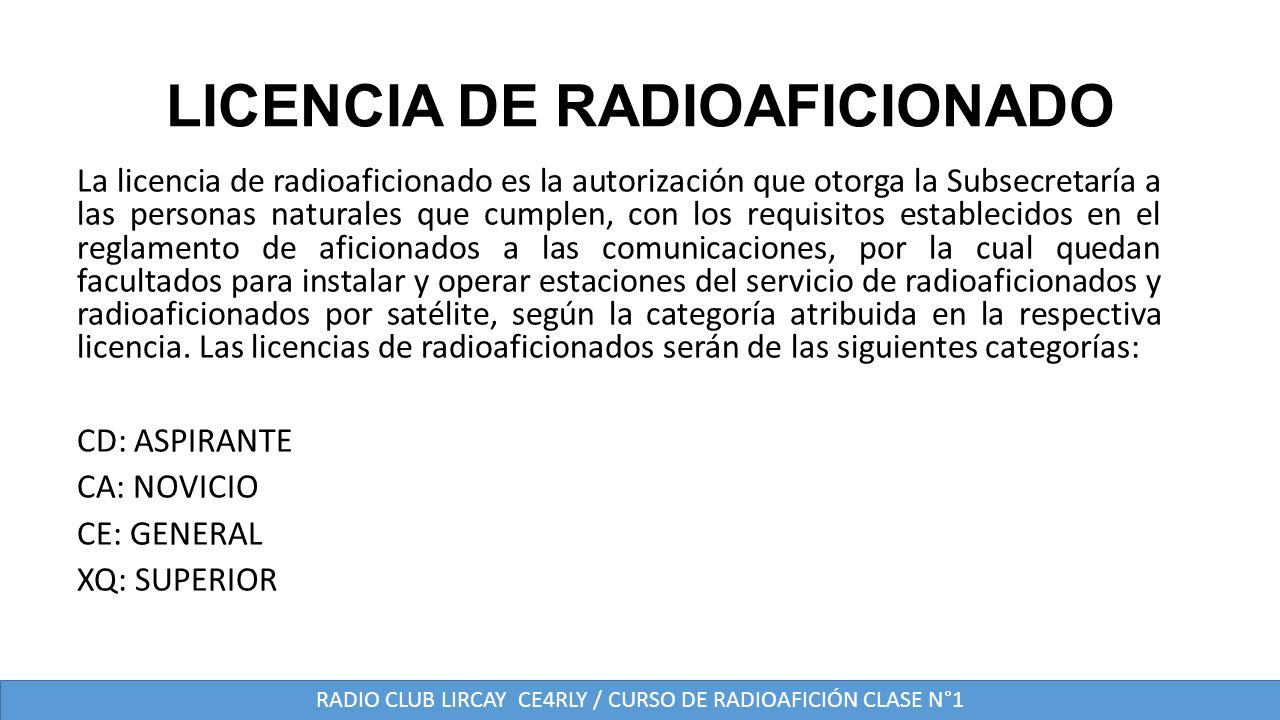

11 LICENCIA DE RADIOAFICIONADO La licencia de radioaficionado es la autorización que otorga la Subsecretaría a las personas naturales que cumplen, con los requisitos establecidos en el reglamento de aficionados a las comunicaciones, por la cual quedan facultados para instalar y operar estaciones del servicio de radioaficionados y radioaficionados por satélite, según la categoría atribuida en la respectiva licencia. Las licencias de radioaficionados serán de las siguientes categorías: CD: ASPIRANTE CA: NOVICIO CE: GENERAL XQ: SUPERIOR RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

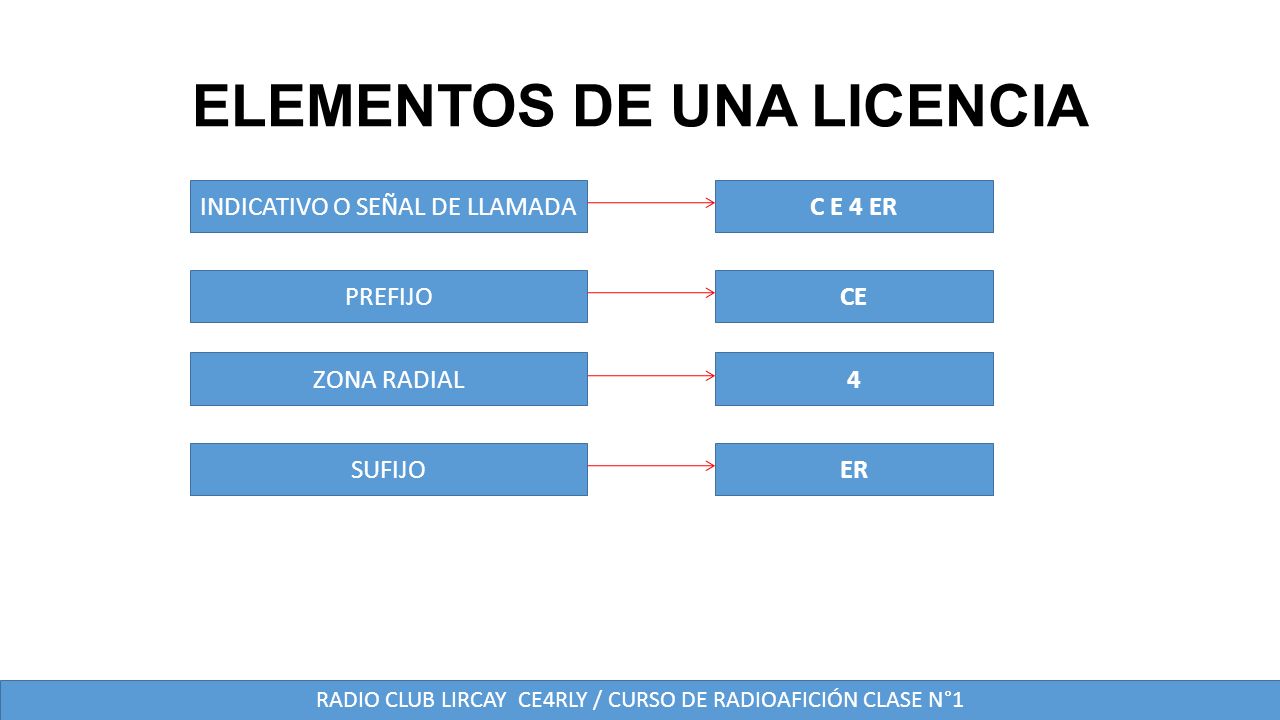

12 ELEMENTOS DE UNA LICENCIA INDICATIVO O SEÑAL DE LLAMADAC E 4 ER PREFIJOCE ZONA RADIAL4 SUFIJOER RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

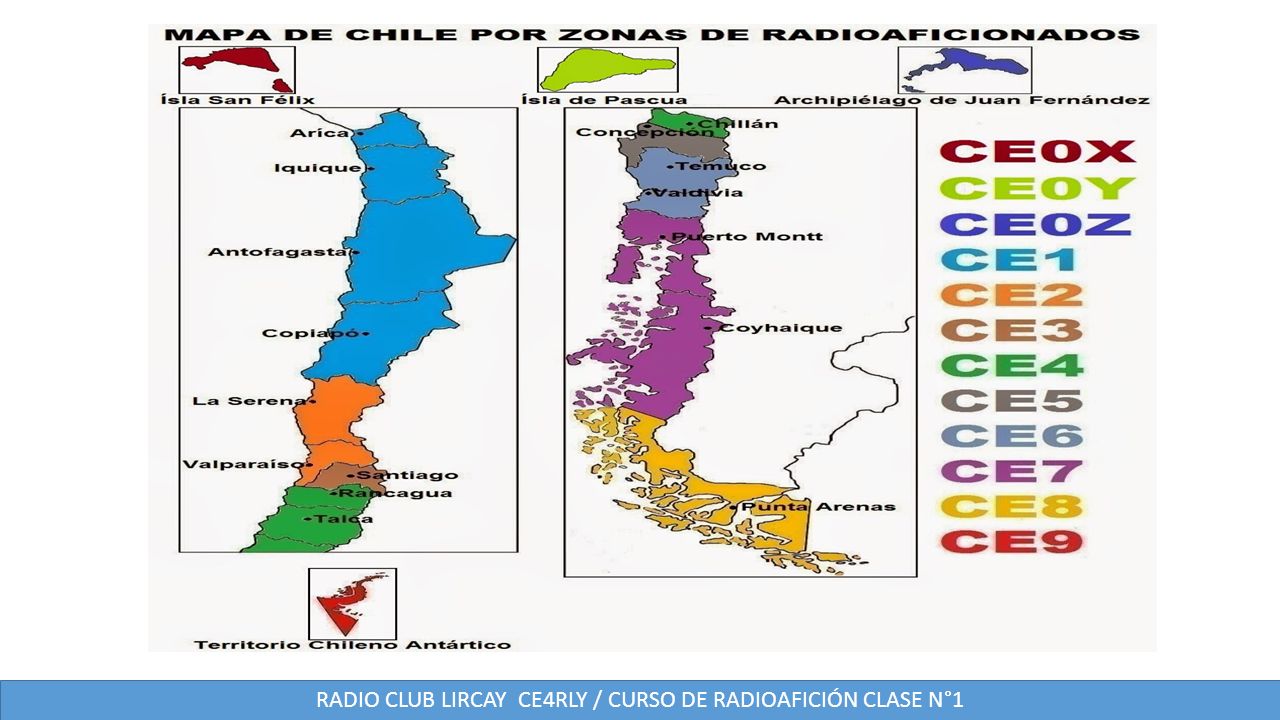

13

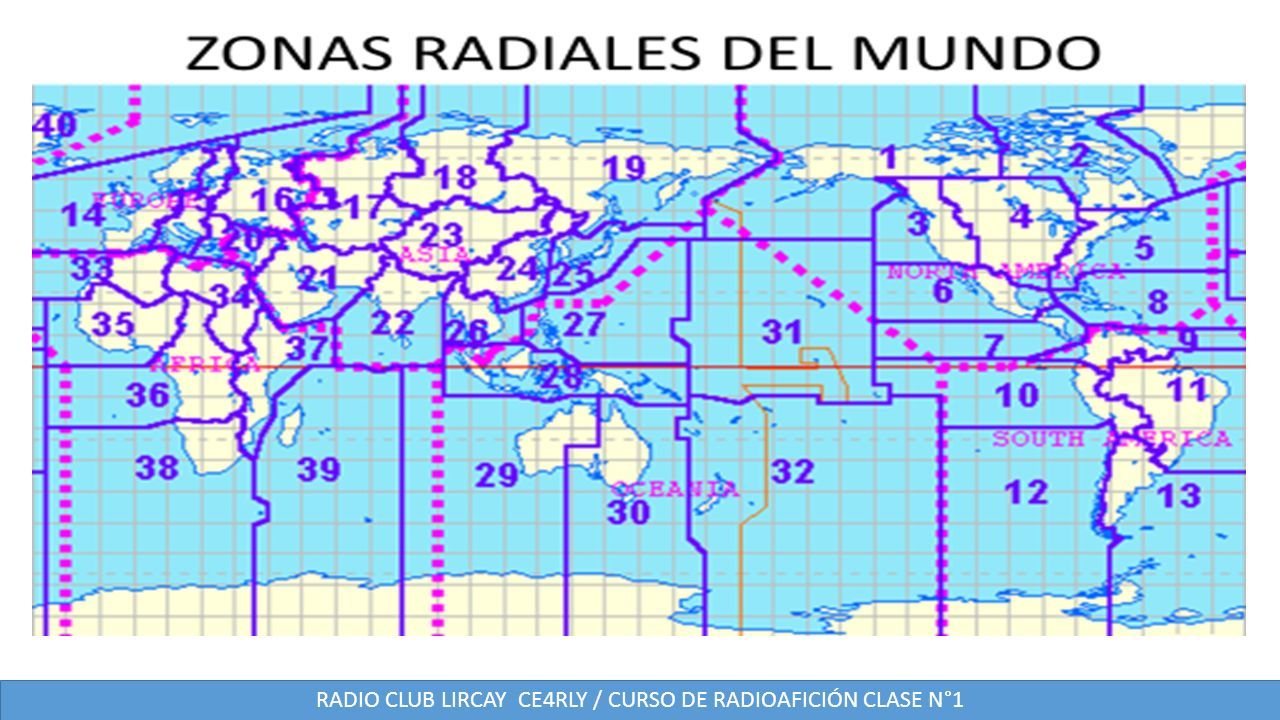

14

15 EL RADIOAFICIONADO Y LA EMERGENCIA RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

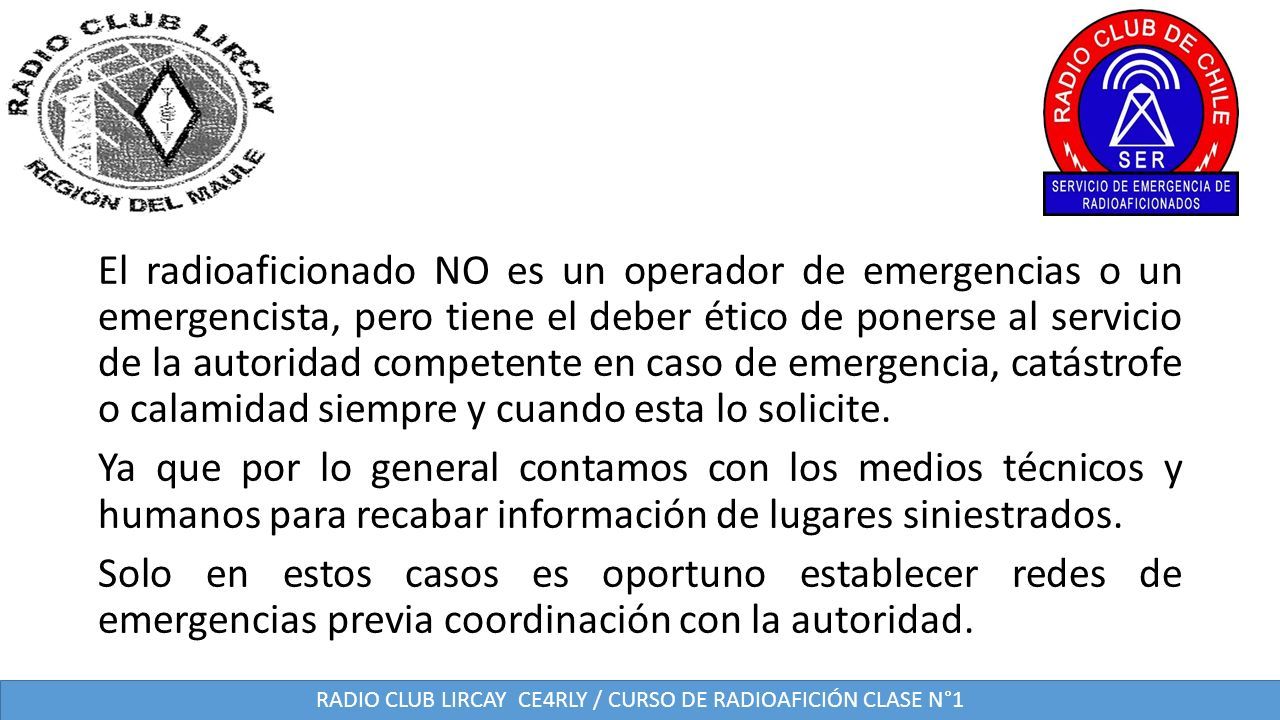

16 El radioaficionado NO es un operador de emergencias o un emergencista, pero tiene el deber ético de ponerse al servicio de la autoridad competente en caso de emergencia, catástrofe o calamidad siempre y cuando esta lo solicite. Ya que por lo general contamos con los medios técnicos y humanos para recabar información de lugares siniestrados. Solo en estos casos es oportuno establecer redes de emergencias previa coordinación con la autoridad. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

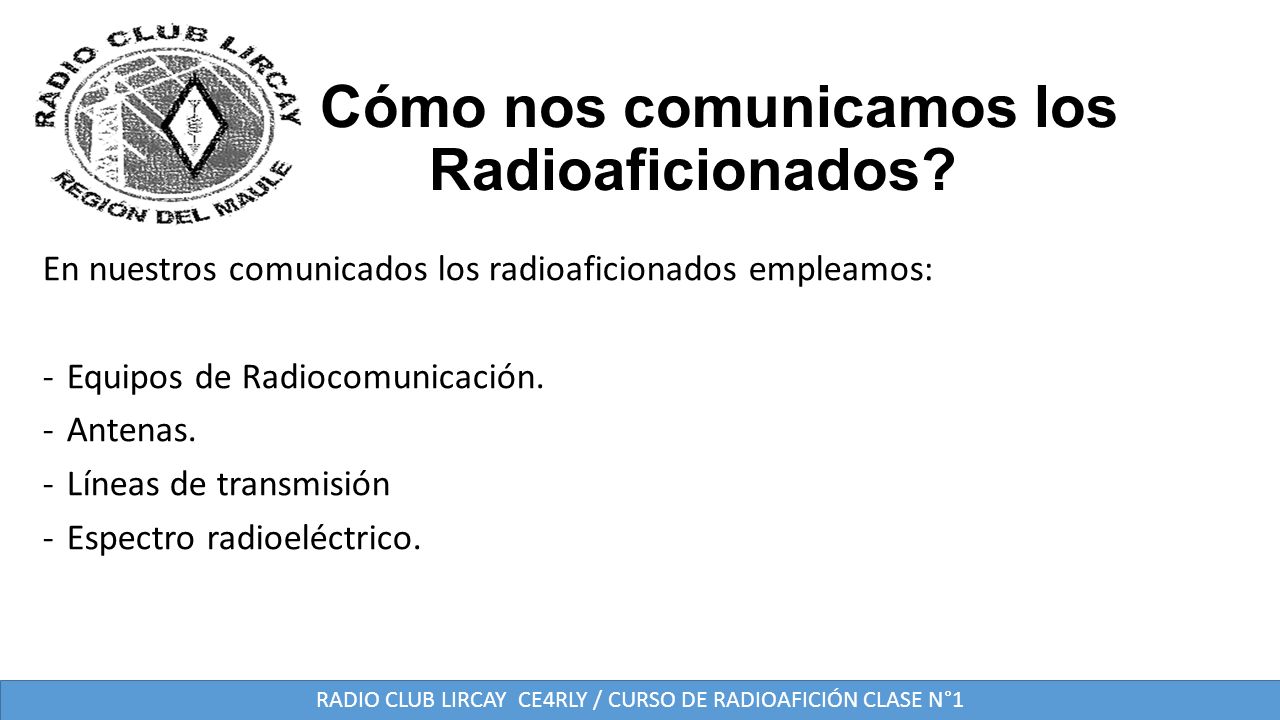

17 ¿ Cómo nos comunicamos los Radioaficionados? En nuestros comunicados los radioaficionados empleamos: -Equipos de Radiocomunicación. -Antenas. -Líneas de transmisión -Espectro radioeléctrico. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

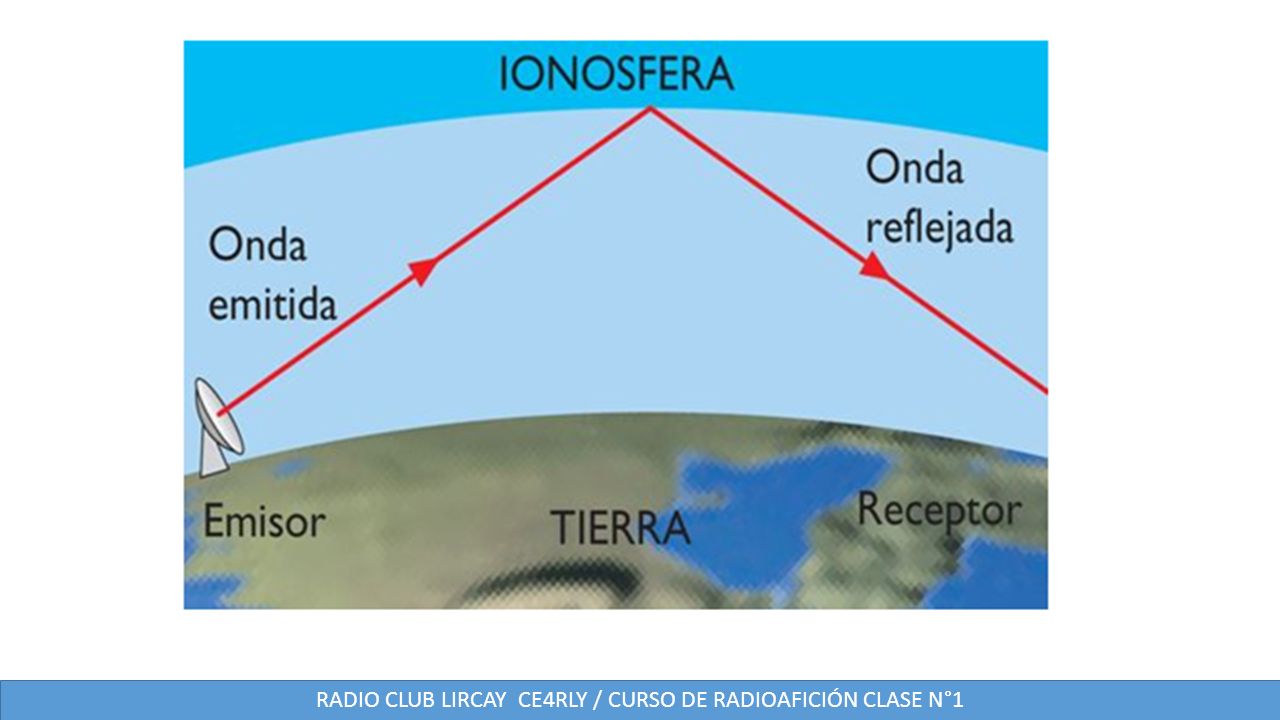

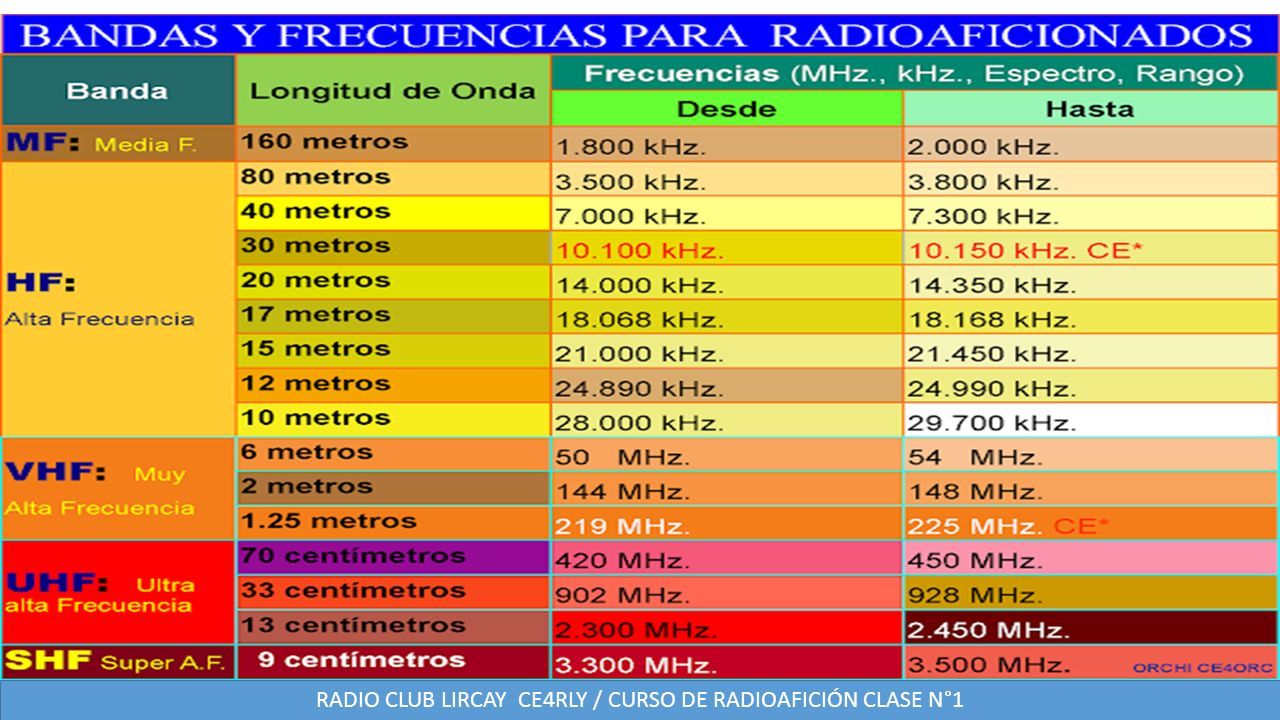

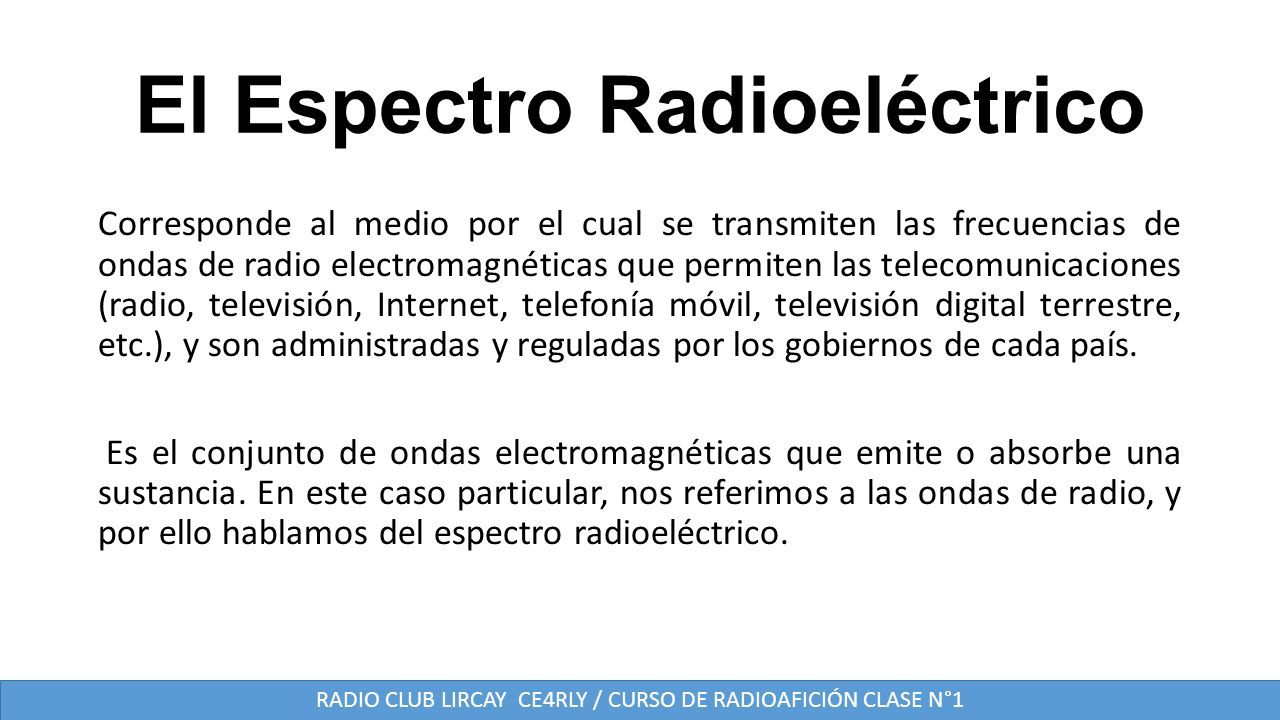

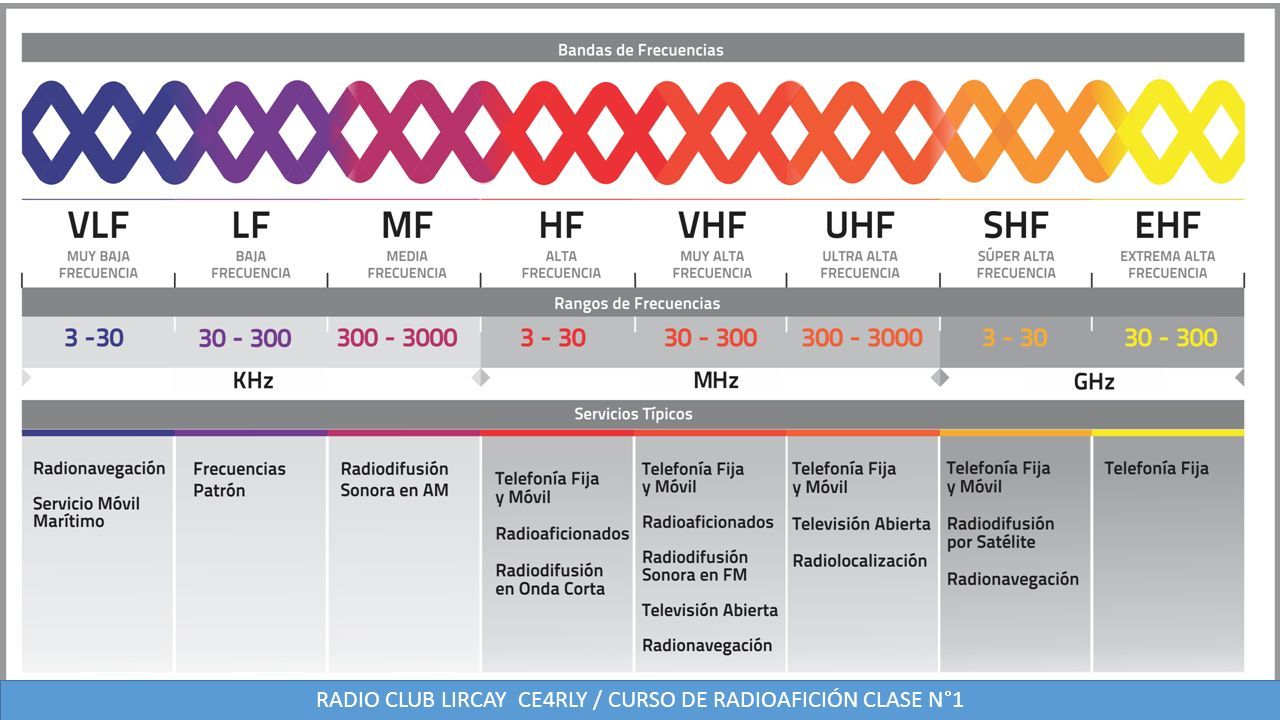

18 El Espectro Radioeléctrico Corresponde al medio por el cual se transmiten las frecuencias de ondas de radio electromagnéticas que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.), y son administradas y reguladas por los gobiernos de cada país. Es el conjunto de ondas electromagnéticas que emite o absorbe una sustancia. En este caso particular, nos referimos a las ondas de radio, y por ello hablamos del espectro radioeléctrico. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

19

20

21

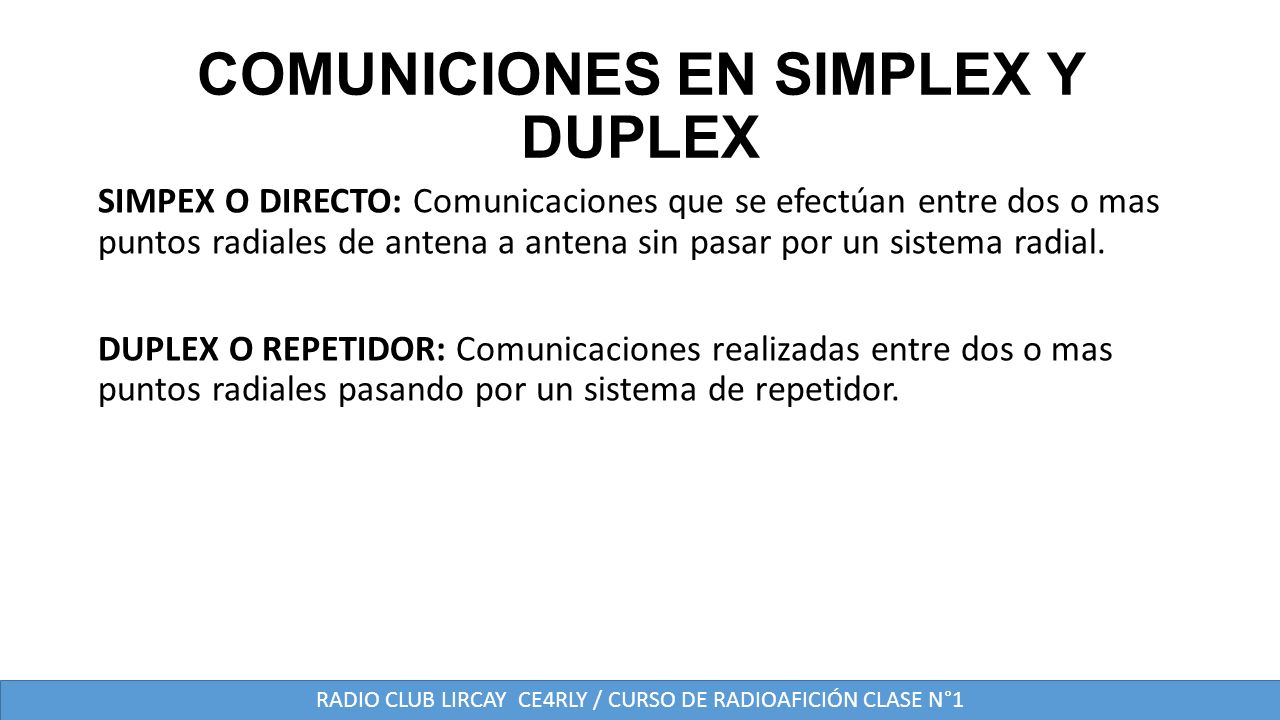

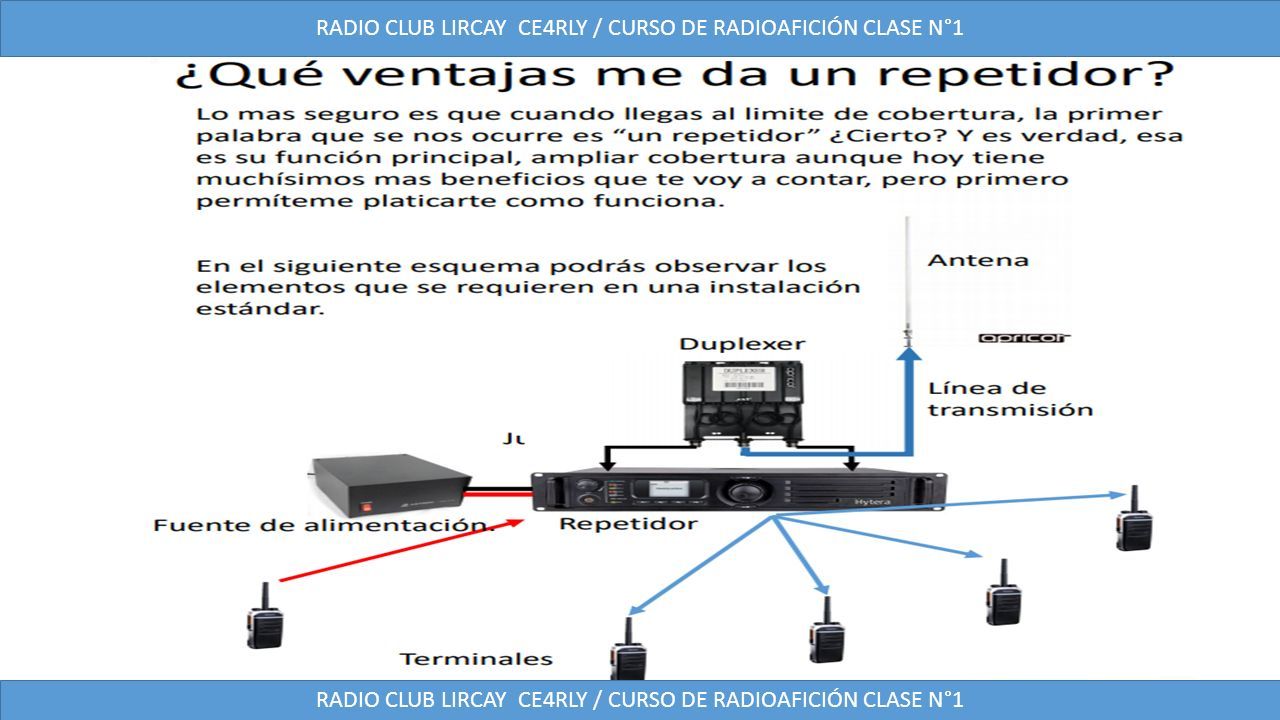

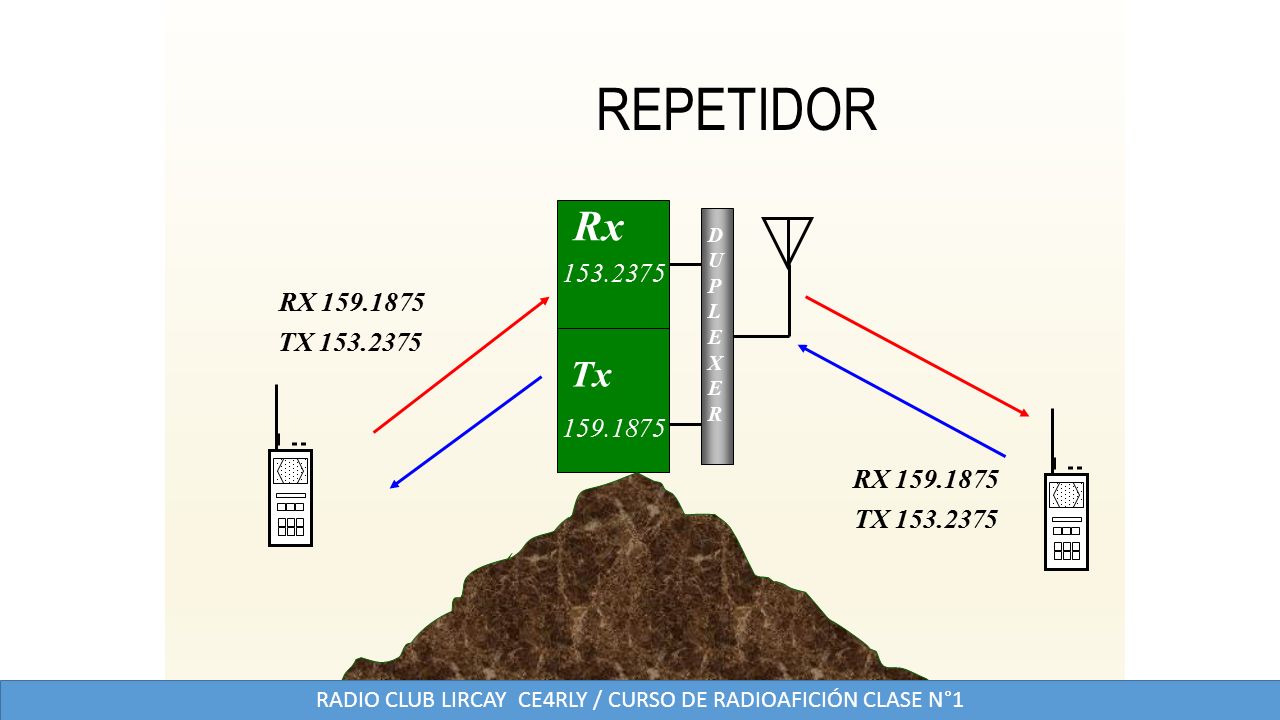

22 COMUNICIONES EN SIMPLEX Y DUPLEX SIMPEX O DIRECTO: Comunicaciones que se efectúan entre dos o mas puntos radiales de antena a antena sin pasar por un sistema radial. DUPLEX O REPETIDOR: Comunicaciones realizadas entre dos o mas puntos radiales pasando por un sistema de repetidor. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

23

24

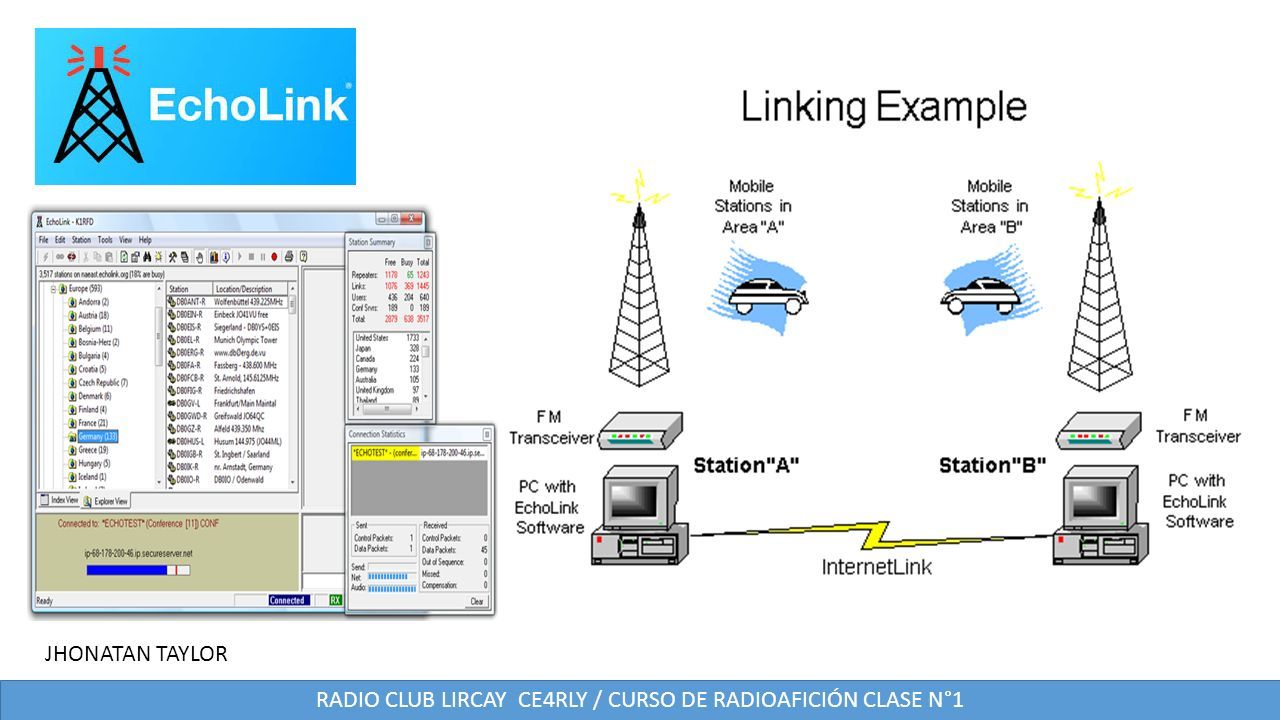

25 JHONATAN TAYLOR

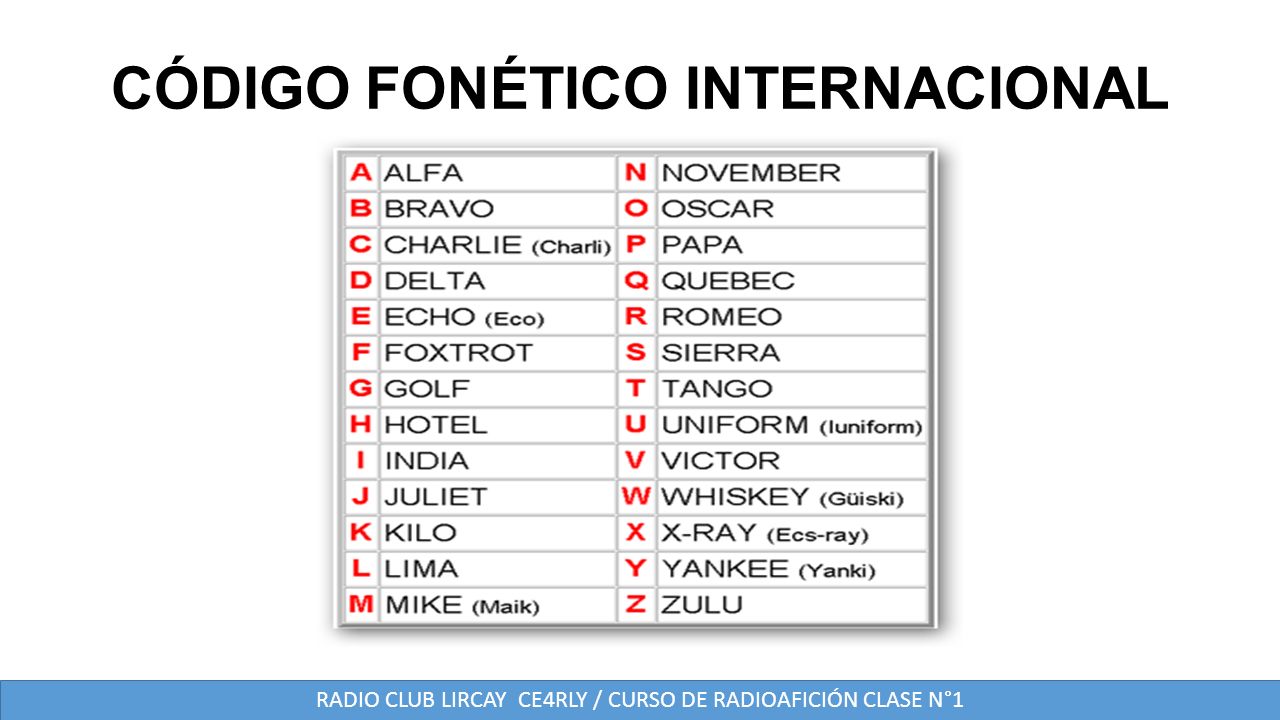

26 RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1 CÓDIGO FONÉTICO INTERNACIONAL

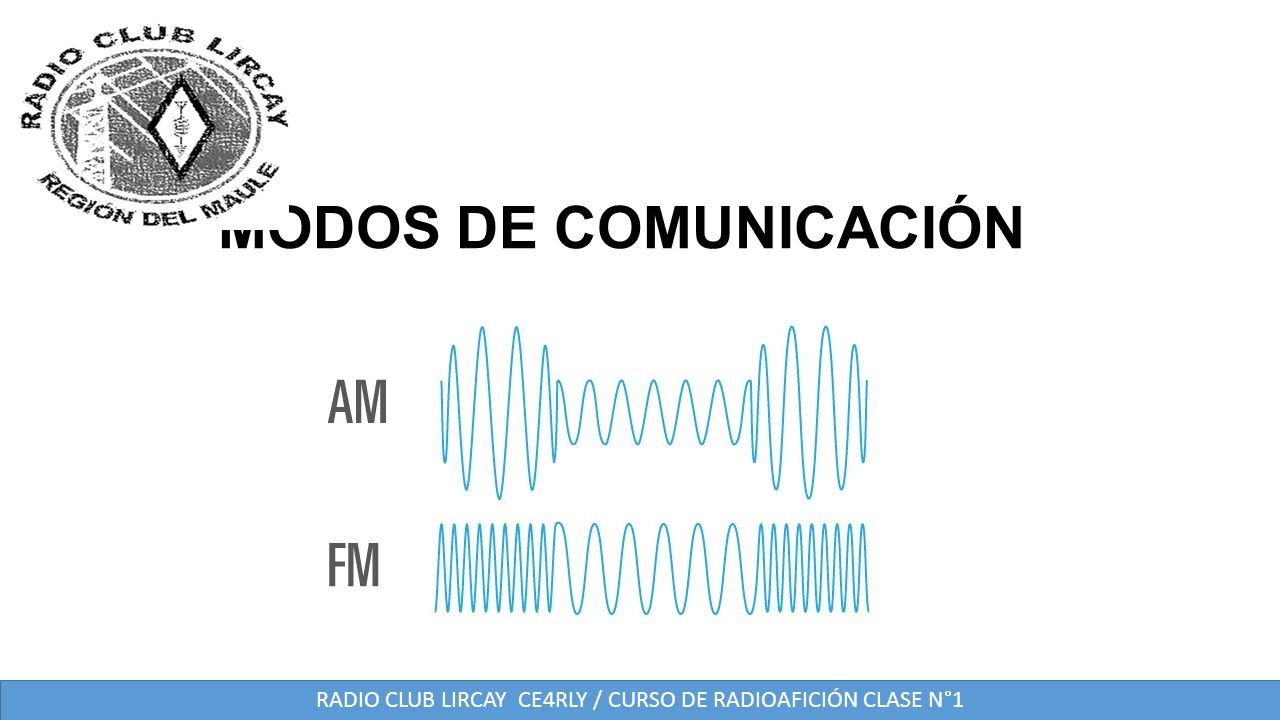

27 MODOS DE COMUNICACIÓN RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

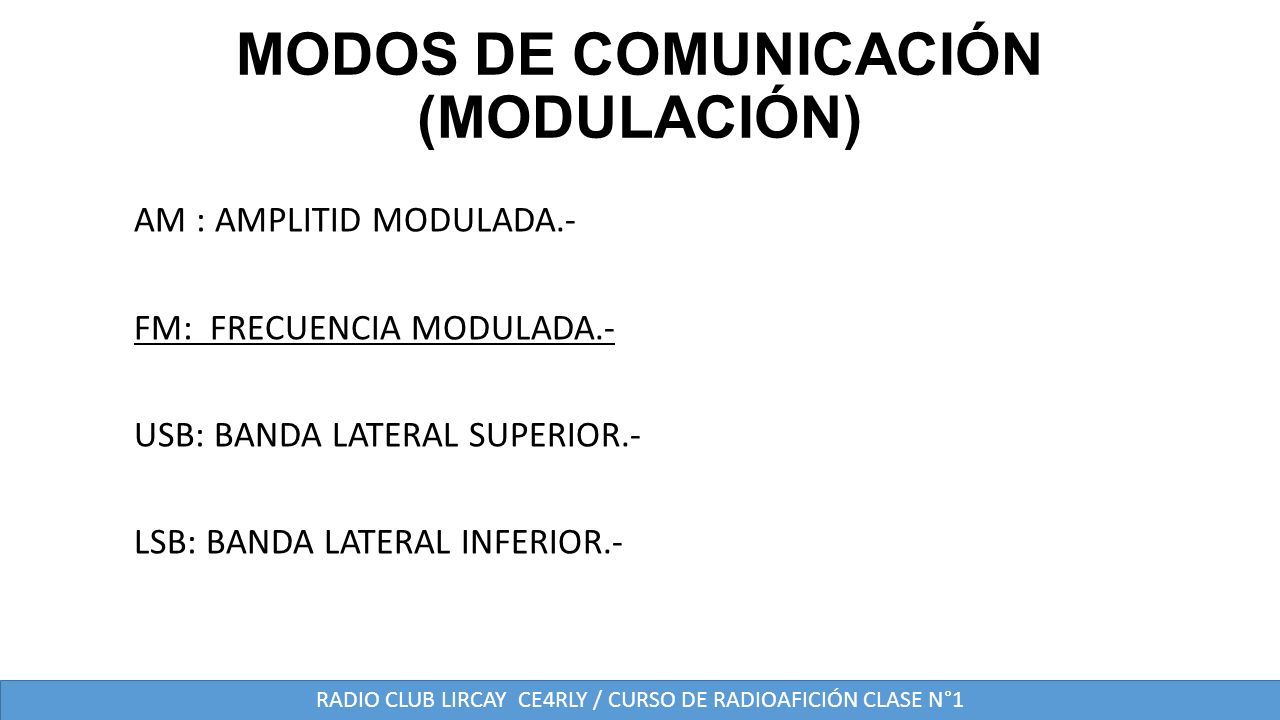

28 AM : AMPLITID MODULADA.- FM: FRECUENCIA MODULADA.- USB: BANDA LATERAL SUPERIOR.- LSB: BANDA LATERAL INFERIOR.- RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1 MODOS DE COMUNICACIÓN (MODULACIÓN)

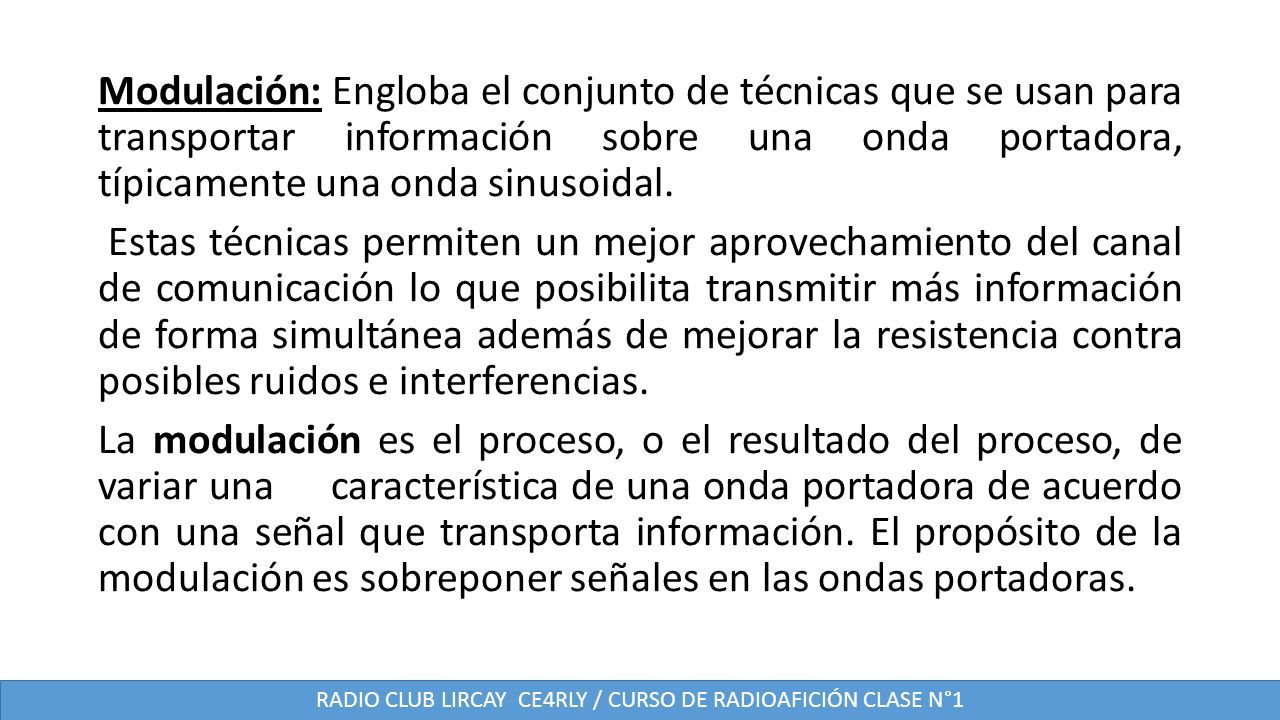

29 RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1 Modulación: Engloba el conjunto de técnicas que se usan para transportar información sobre una onda portadora, típicamente una onda sinusoidal. Estas técnicas permiten un mejor aprovechamiento del canal de comunicación lo que posibilita transmitir más información de forma simultánea además de mejorar la resistencia contra posibles ruidos e interferencias. La modulación es el proceso, o el resultado del proceso, de variar una característica de una onda portadora de acuerdo con una señal que transporta información. El propósito de la modulación es sobreponer señales en las ondas portadoras.

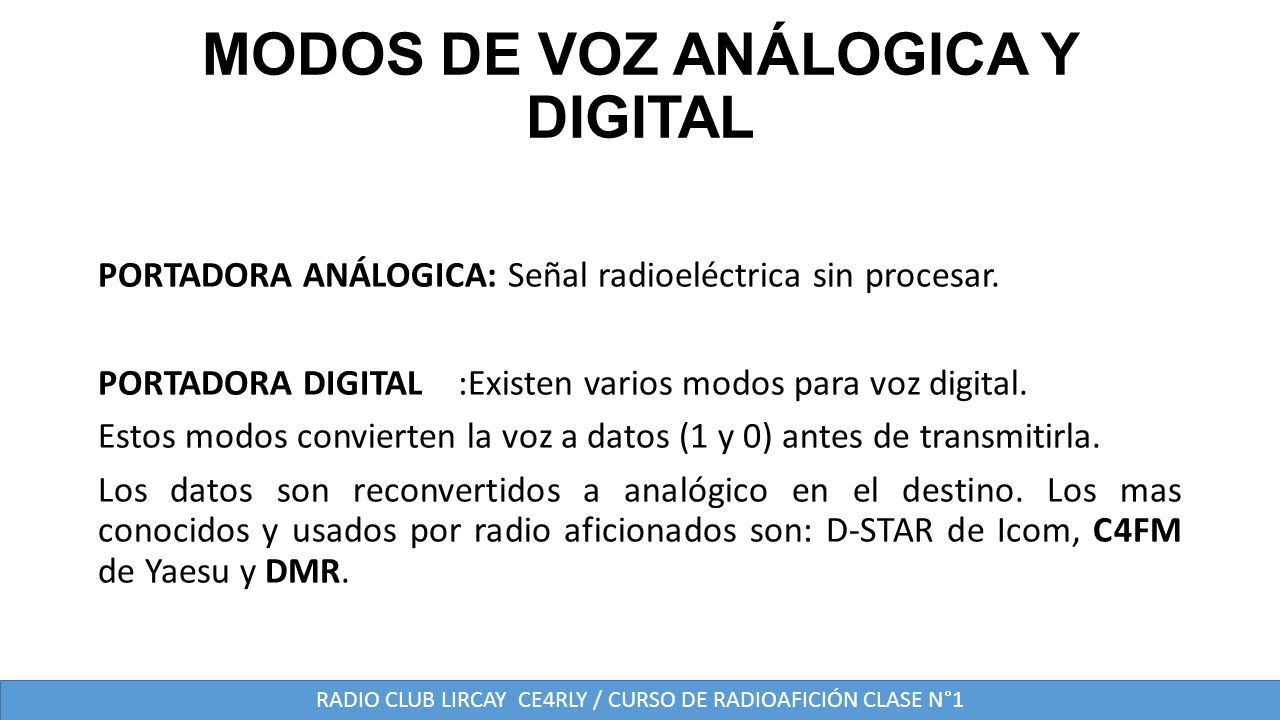

30 PORTADORA ANÁLOGICA: Señal radioeléctrica sin procesar. PORTADORA DIGITAL :Existen varios modos para voz digital. Estos modos convierten la voz a datos (1 y 0) antes de transmitirla. Los datos son reconvertidos a analógico en el destino. Los mas conocidos y usados por radio aficionados son: D-STAR de Icom, C4FM de Yaesu y DMR. MODOS DE VOZ ANÁLOGICA Y DIGITAL RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

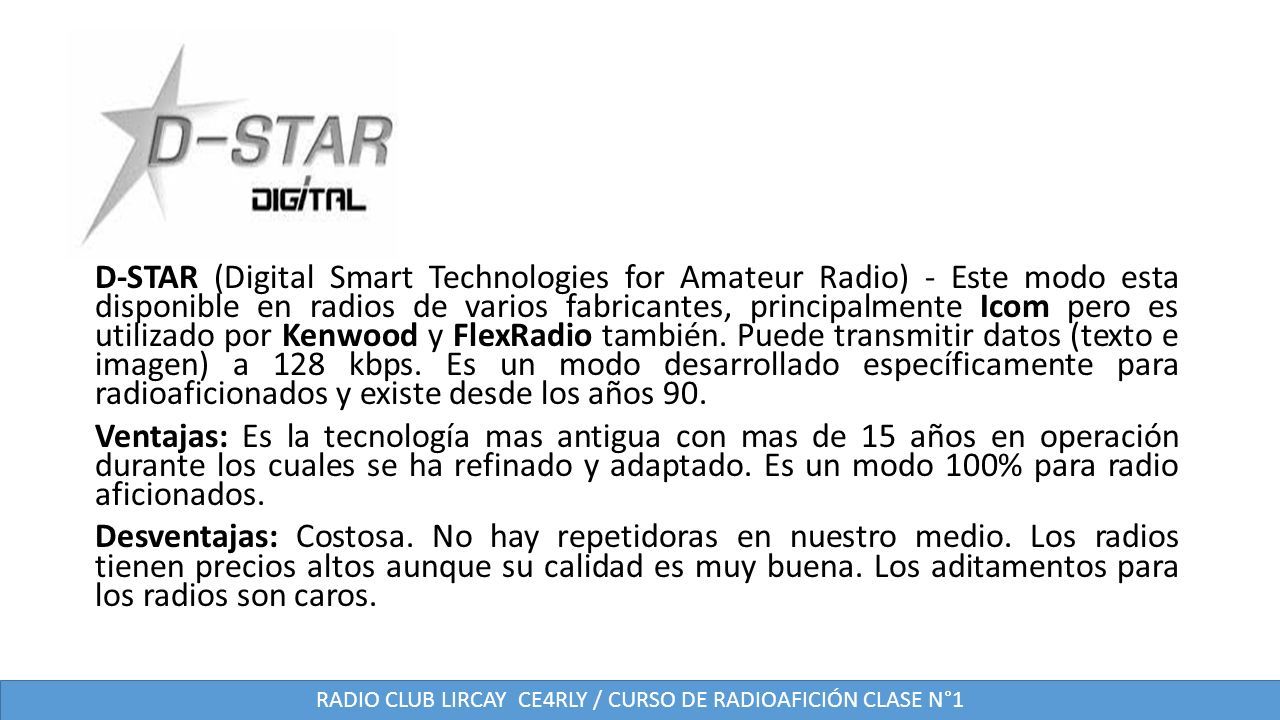

31 D-STAR (Digital Smart Technologies for Amateur Radio) - Este modo esta disponible en radios de varios fabricantes, principalmente Icom pero es utilizado por Kenwood y FlexRadio también. Puede transmitir datos (texto e imagen) a 128 kbps. Es un modo desarrollado específicamente para radioaficionados y existe desde los años 90. Ventajas: Es la tecnología mas antigua con mas de 15 años en operación durante los cuales se ha refinado y adaptado. Es un modo 100% para radio aficionados. Desventajas: Costosa. No hay repetidoras en nuestro medio. Los radios tienen precios altos aunque su calidad es muy buena. Los aditamentos para los radios son caros. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

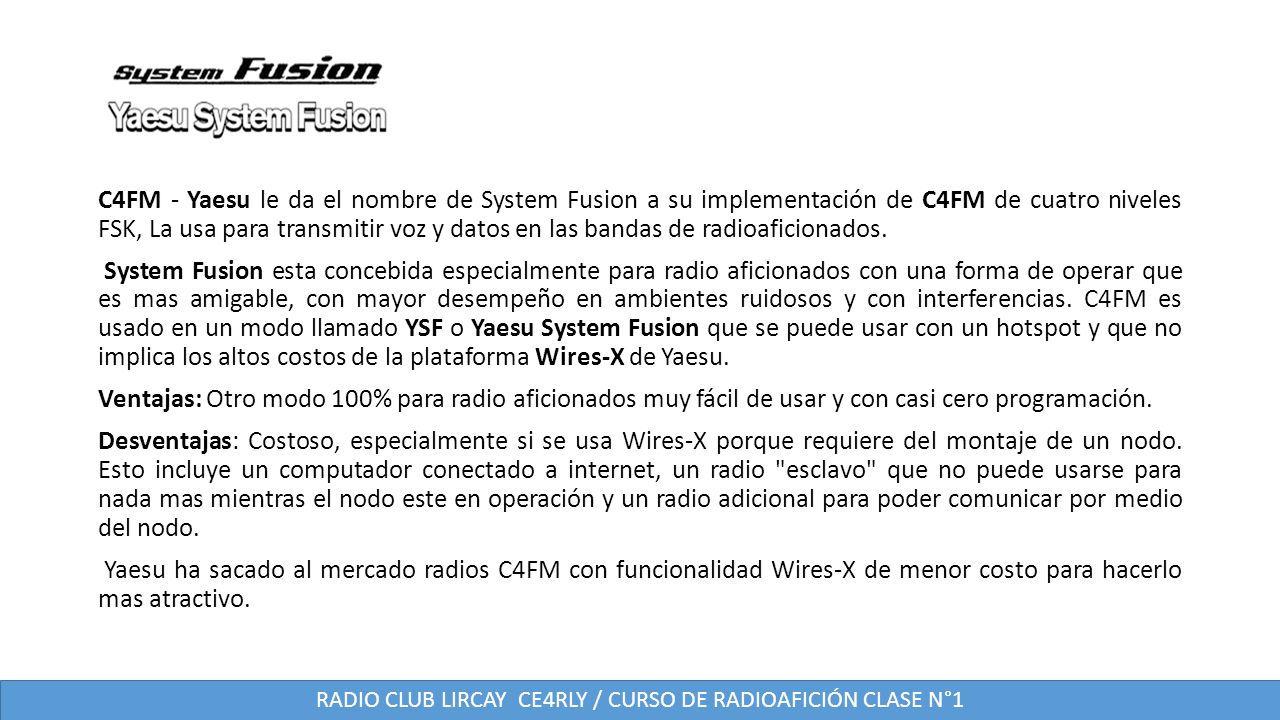

32 C4FM - Yaesu le da el nombre de System Fusion a su implementación de C4FM de cuatro niveles FSK, La usa para transmitir voz y datos en las bandas de radioaficionados. System Fusion esta concebida especialmente para radio aficionados con una forma de operar que es mas amigable, con mayor desempeño en ambientes ruidosos y con interferencias. C4FM es usado en un modo llamado YSF o Yaesu System Fusion que se puede usar con un hotspot y que no implica los altos costos de la plataforma Wires-X de Yaesu. Ventajas: Otro modo 100% para radio aficionados muy fácil de usar y con casi cero programación. Desventajas: Costoso, especialmente si se usa Wires-X porque requiere del montaje de un nodo. Esto incluye un computador conectado a internet, un radio "esclavo" que no puede usarse para nada mas mientras el nodo este en operación y un radio adicional para poder comunicar por medio del nodo. Yaesu ha sacado al mercado radios C4FM con funcionalidad Wires-X de menor costo para hacerlo mas atractivo. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

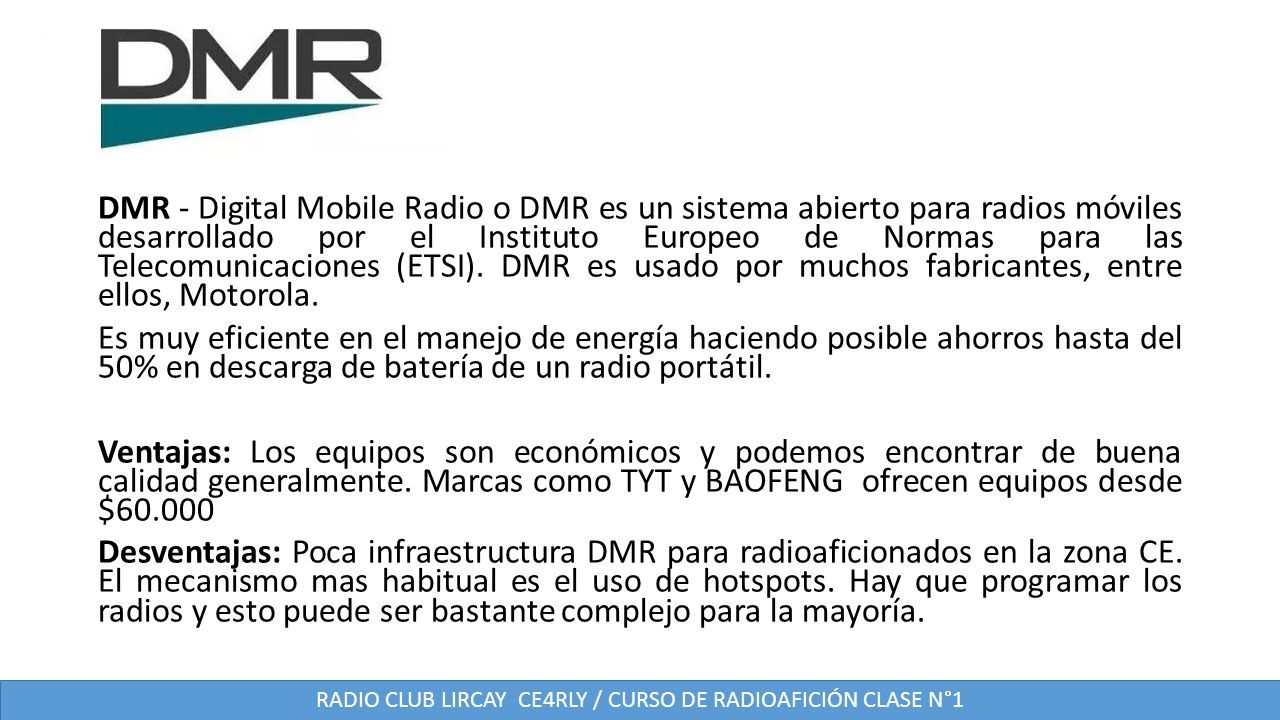

33 DMR - Digital Mobile Radio o DMR es un sistema abierto para radios móviles desarrollado por el Instituto Europeo de Normas para las Telecomunicaciones (ETSI). DMR es usado por muchos fabricantes, entre ellos, Motorola. Es muy eficiente en el manejo de energía haciendo posible ahorros hasta del 50% en descarga de batería de un radio portátil. Ventajas: Los equipos son económicos y podemos encontrar de buena calidad generalmente. Marcas como TYT y BAOFENG ofrecen equipos desde $60.000 Desventajas: Poca infraestructura DMR para radioaficionados en la zona CE. El mecanismo mas habitual es el uso de hotspots. Hay que programar los radios y esto puede ser bastante complejo para la mayoría. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

34 RECOMENDACIONES A LA HORA DE HACER UN COMUNICADO RADIAL RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

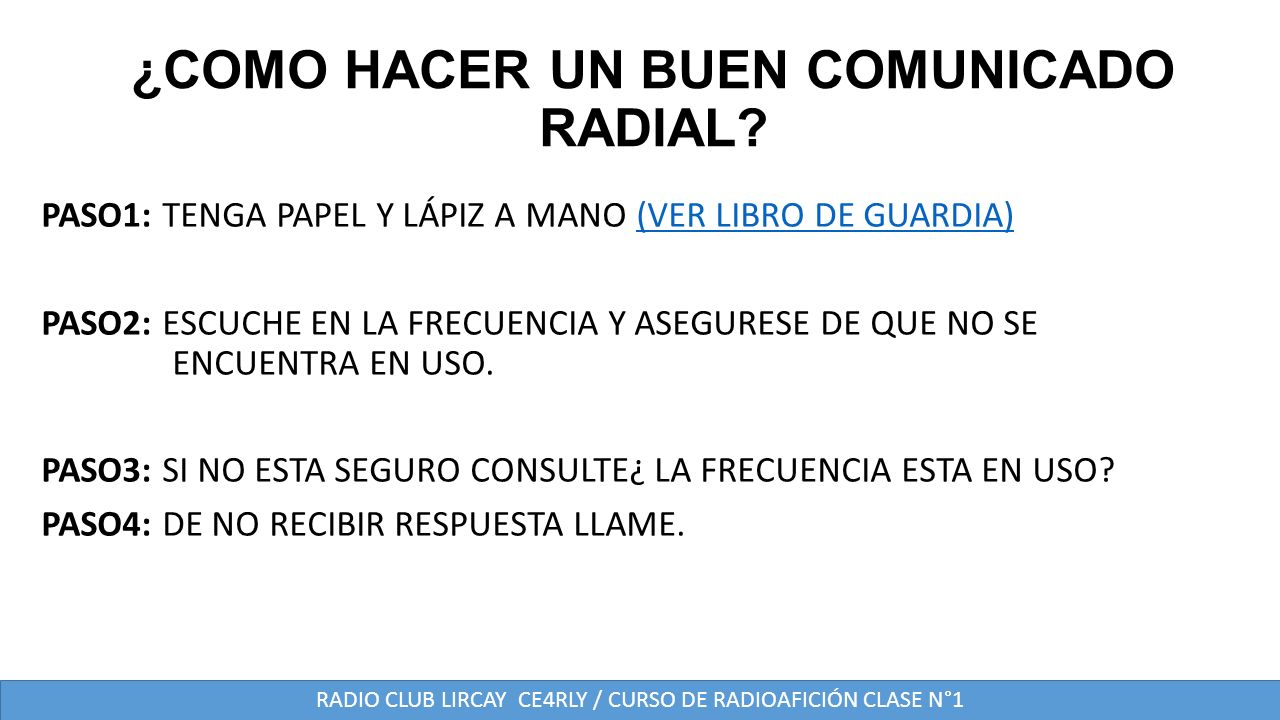

35 ¿COMO HACER UN BUEN COMUNICADO RADIAL? PASO1: TENGA PAPEL Y LÁPIZ A MANO (VER LIBRO DE GUARDIA)(VER LIBRO DE GUARDIA) PASO2: ESCUCHE EN LA FRECUENCIA Y ASEGURESE DE QUE NO SE ENCUENTRA EN USO. PASO3: SI NO ESTA SEGURO CONSULTE¿ LA FRECUENCIA ESTA EN USO? PASO4: DE NO RECIBIR RESPUESTA LLAME. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

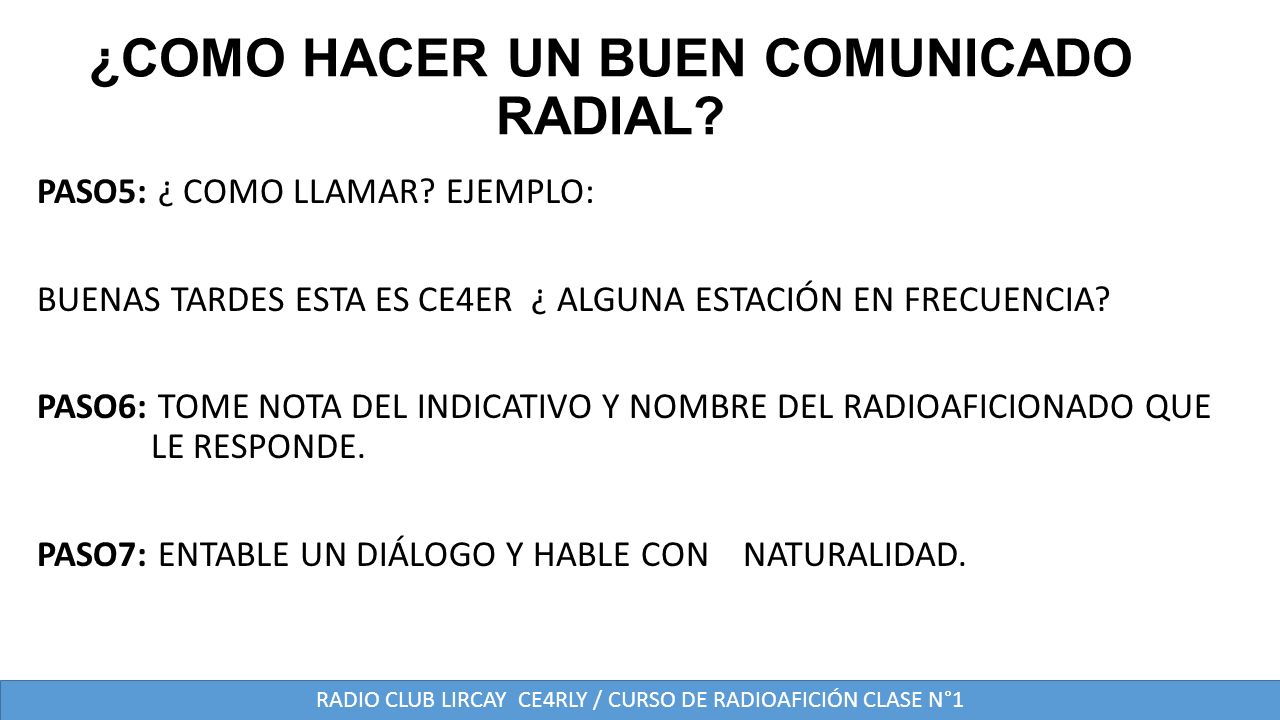

36 PASO5: ¿ COMO LLAMAR? EJEMPLO: BUENAS TARDES ESTA ES CE4ER ¿ ALGUNA ESTACIÓN EN FRECUENCIA? PASO6: TOME NOTA DEL INDICATIVO Y NOMBRE DEL RADIOAFICIONADO QUE LE RESPONDE. PASO7: ENTABLE UN DIÁLOGO Y HABLE CON NATURALIDAD. ¿COMO HACER UN BUEN COMUNICADO RADIAL? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

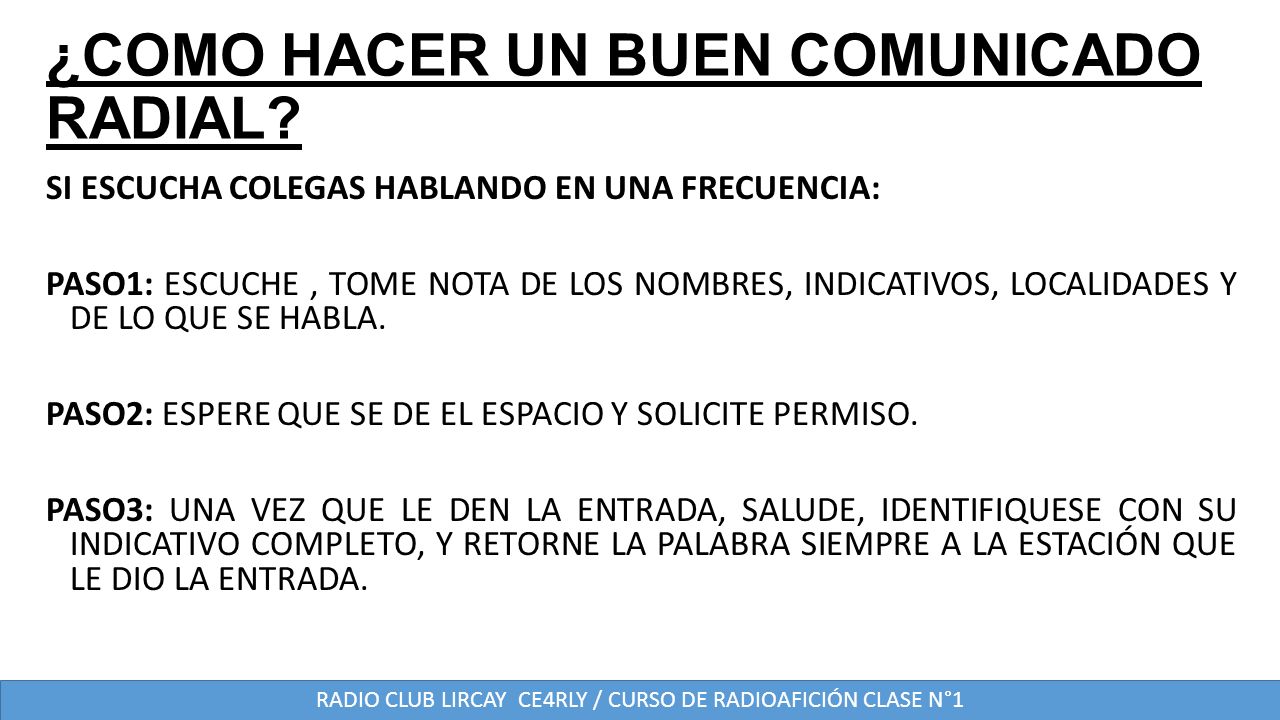

37 SI ESCUCHA COLEGAS HABLANDO EN UNA FRECUENCIA: PASO1: ESCUCHE, TOME NOTA DE LOS NOMBRES, INDICATIVOS, LOCALIDADES Y DE LO QUE SE HABLA. PASO2: ESPERE QUE SE DE EL ESPACIO Y SOLICITE PERMISO. PASO3: UNA VEZ QUE LE DEN LA ENTRADA, SALUDE, IDENTIFIQUESE CON SU INDICATIVO COMPLETO, Y RETORNE LA PALABRA SIEMPRE A LA ESTACIÓN QUE LE DIO LA ENTRADA. ¿COMO HACER UN BUEN COMUNICADO RADIAL? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

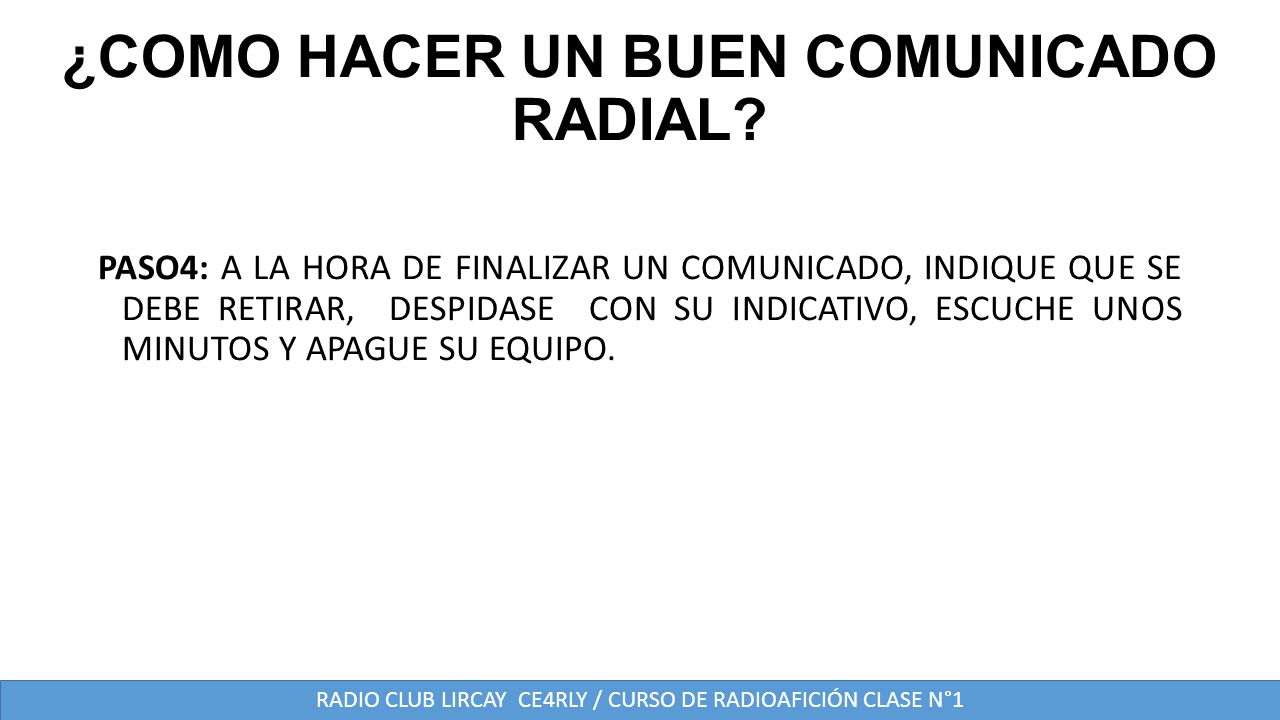

38 PASO4: A LA HORA DE FINALIZAR UN COMUNICADO, INDIQUE QUE SE DEBE RETIRAR, DESPIDASE CON SU INDICATIVO, ESCUCHE UNOS MINUTOS Y APAGUE SU EQUIPO. ¿COMO HACER UN BUEN COMUNICADO RADIAL? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

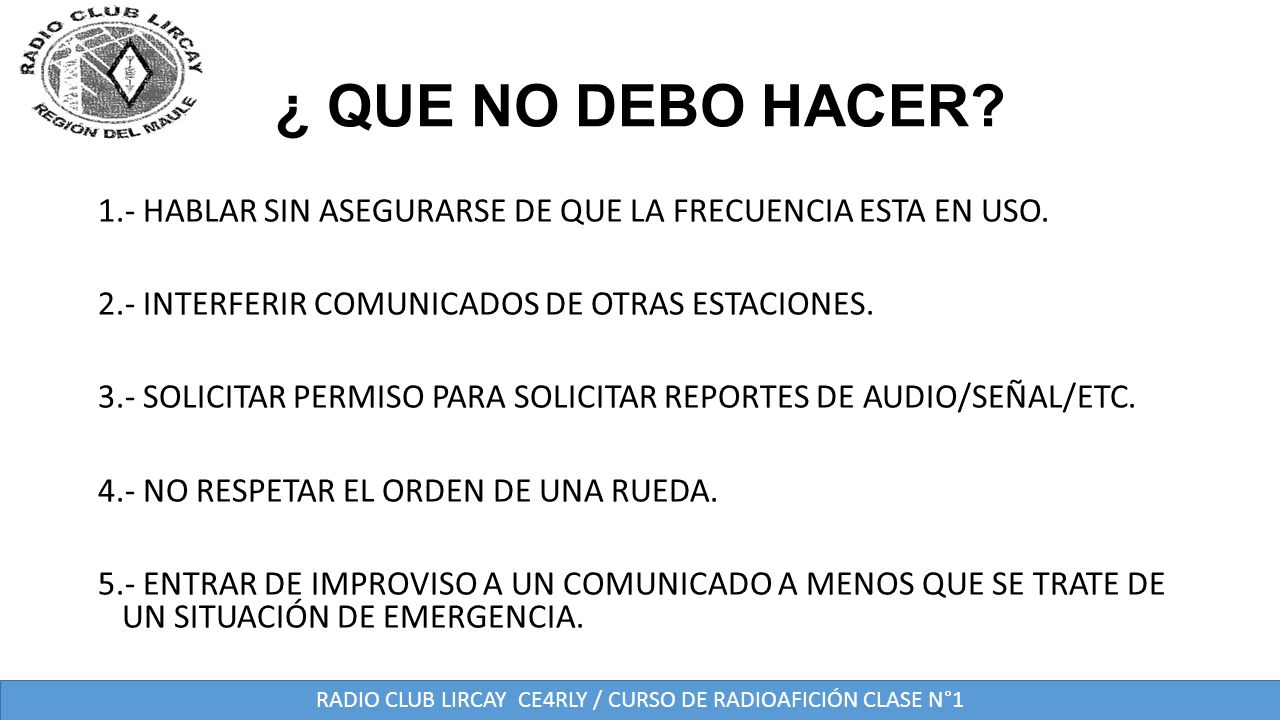

39 ¿ QUE NO DEBO HACER? 1.- HABLAR SIN ASEGURARSE DE QUE LA FRECUENCIA ESTA EN USO. 2.- INTERFERIR COMUNICADOS DE OTRAS ESTACIONES. 3.- SOLICITAR PERMISO PARA SOLICITAR REPORTES DE AUDIO/SEÑAL/ETC. 4.- NO RESPETAR EL ORDEN DE UNA RUEDA. 5.- ENTRAR DE IMPROVISO A UN COMUNICADO A MENOS QUE SE TRATE DE UN SITUACIÓN DE EMERGENCIA. RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

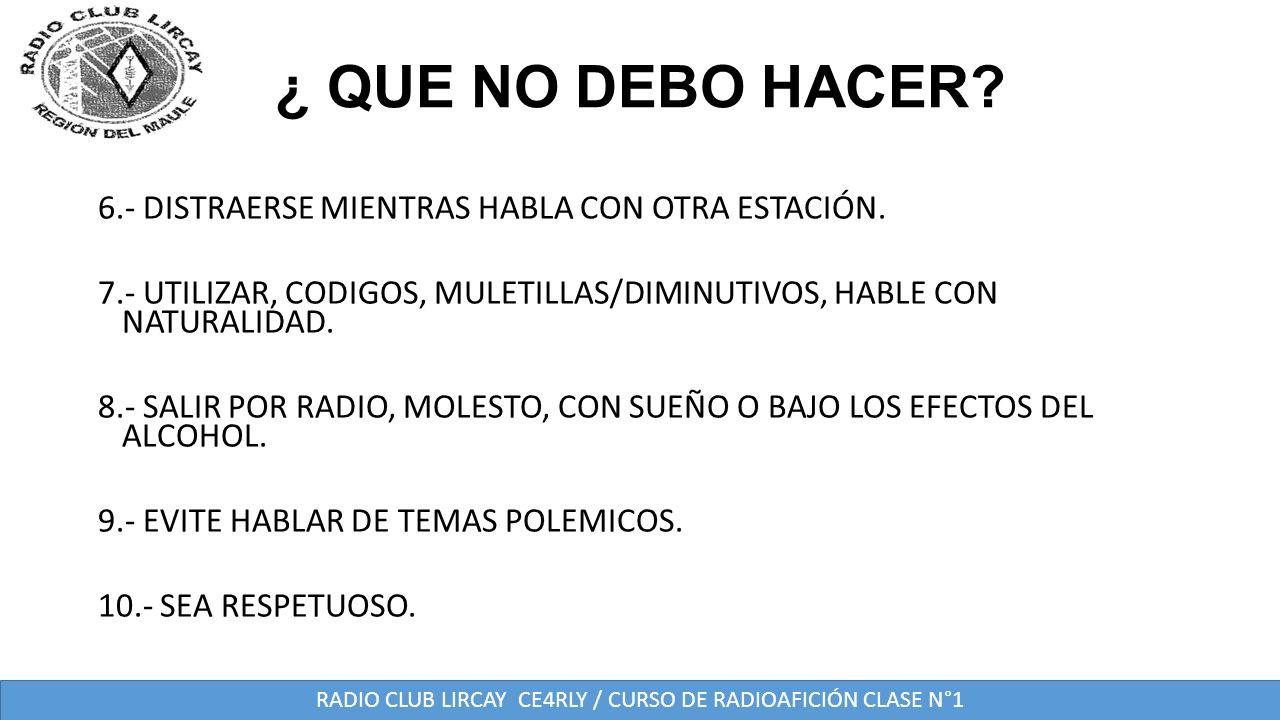

40 6.- DISTRAERSE MIENTRAS HABLA CON OTRA ESTACIÓN. 7.- UTILIZAR, CODIGOS, MULETILLAS/DIMINUTIVOS, HABLE CON NATURALIDAD. 8.- SALIR POR RADIO, MOLESTO, CON SUEÑO O BAJO LOS EFECTOS DEL ALCOHOL. 9.- EVITE HABLAR DE TEMAS POLEMICOS. 10.- SEA RESPETUOSO. ¿ QUE NO DEBO HACER? RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

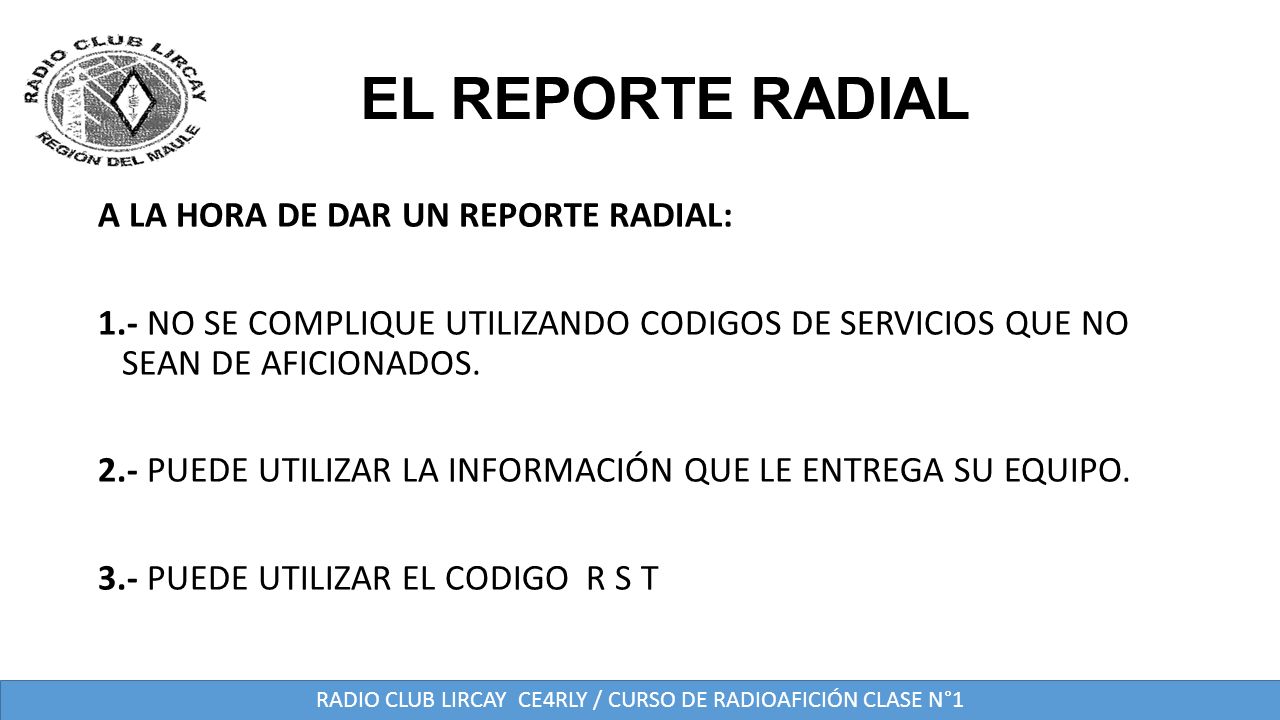

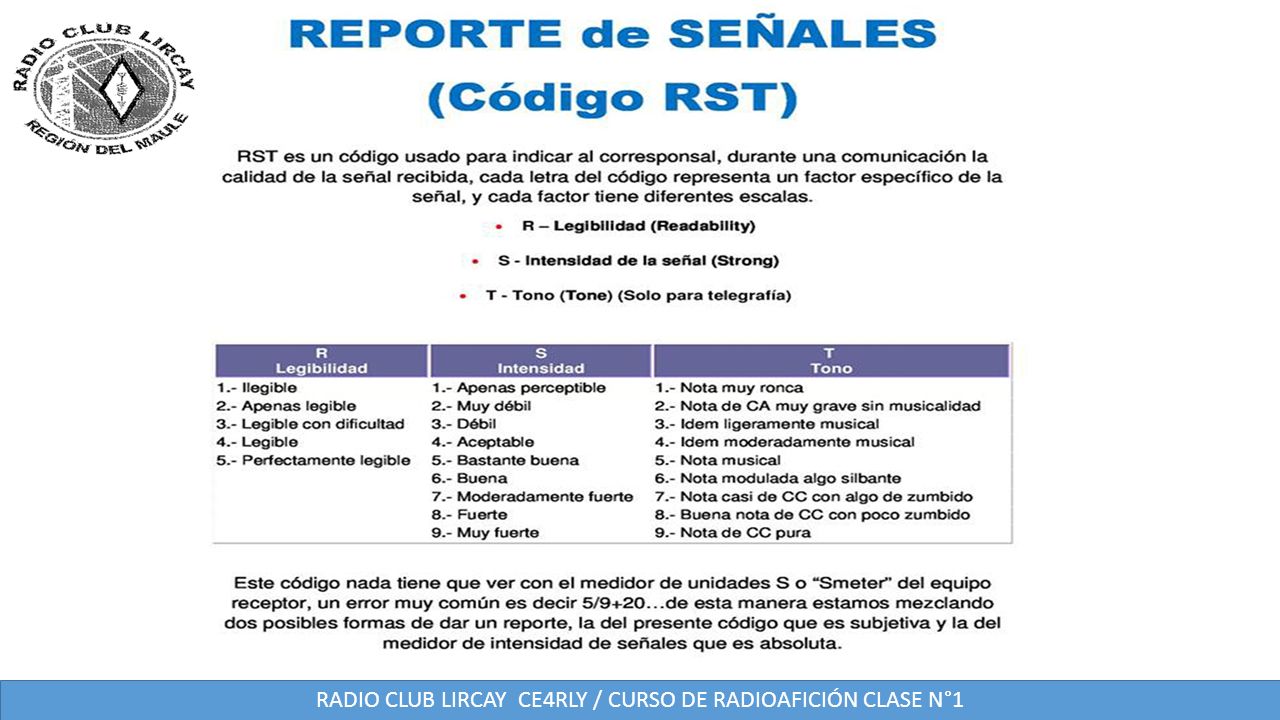

41 A LA HORA DE DAR UN REPORTE RADIAL: 1.- NO SE COMPLIQUE UTILIZANDO CODIGOS DE SERVICIOS QUE NO SEAN DE AFICIONADOS. 2.- PUEDE UTILIZAR LA INFORMACIÓN QUE LE ENTREGA SU EQUIPO. 3.- PUEDE UTILIZAR EL CODIGO R S T EL REPORTE RADIAL RADIO CLUB LIRCAY CE4RLY / CURSO DE RADIOAFICIÓN CLASE N°1

42

43

44 LIBRO DE GUARDIA FECHAHORA CE/UTCBANDA/FREC/ MODO INDICATIVONOMBRELOCALIDADNOTAS 10-08-1920:15 UTC146.210 2 MTS ECHOLINK CE4ERWALDOTALCACOLEGA CON PORTATIL
