1 Dibujo técnico Bocetos y conceptos básicos

2 Características del dibujo técnico Sirve para representar gráficamente un objeto o una idea práctica. Croquis: representación a mano alzada Dibujo: representación a escala, con los elementos necesarios Plano: representación de objetos en relación a su posición. Se guía por normas fijas DIN199: “ Clasifica los dibujos técnicos de acuerdo a su objetivo, confección, contenido y destino”.(Norma alemana) DIN 476: “Normaliza los formatos de papel”. Formato de referencia serie A( A0,A1,A2,A3,A4..) DIN 17,16”Referida a la caligrafía para la rotulación”.

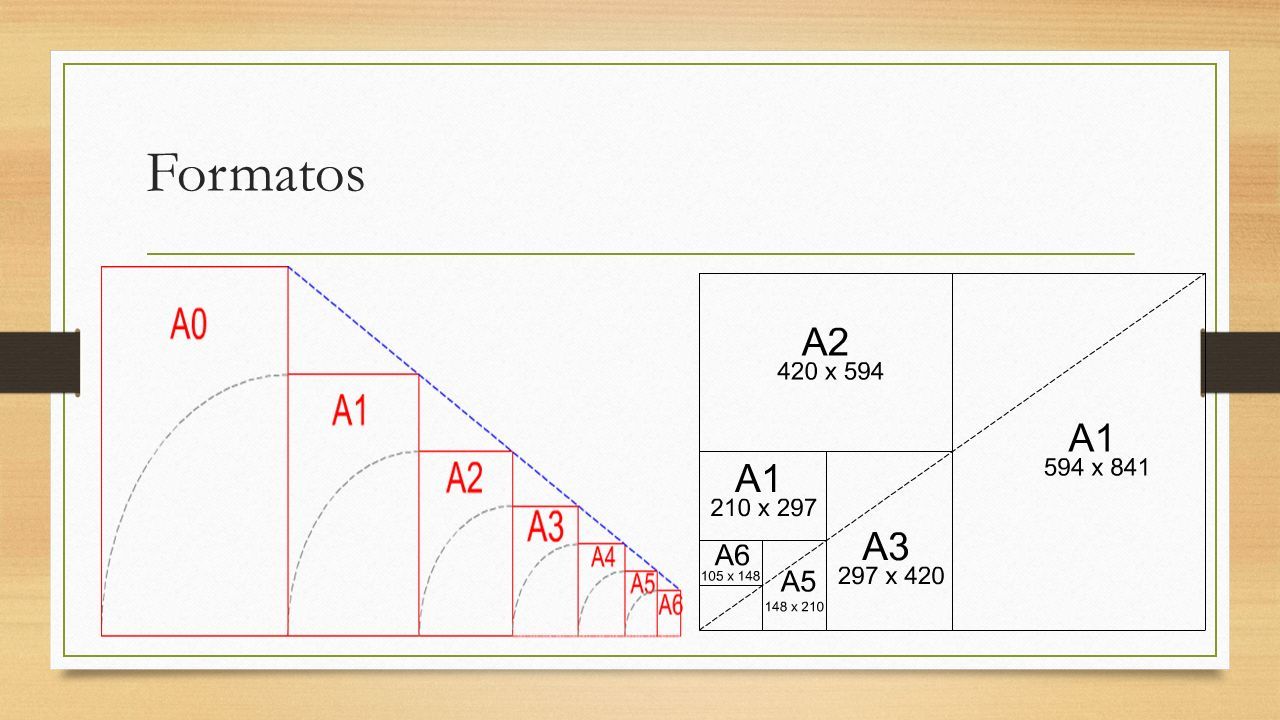

3 Formatos

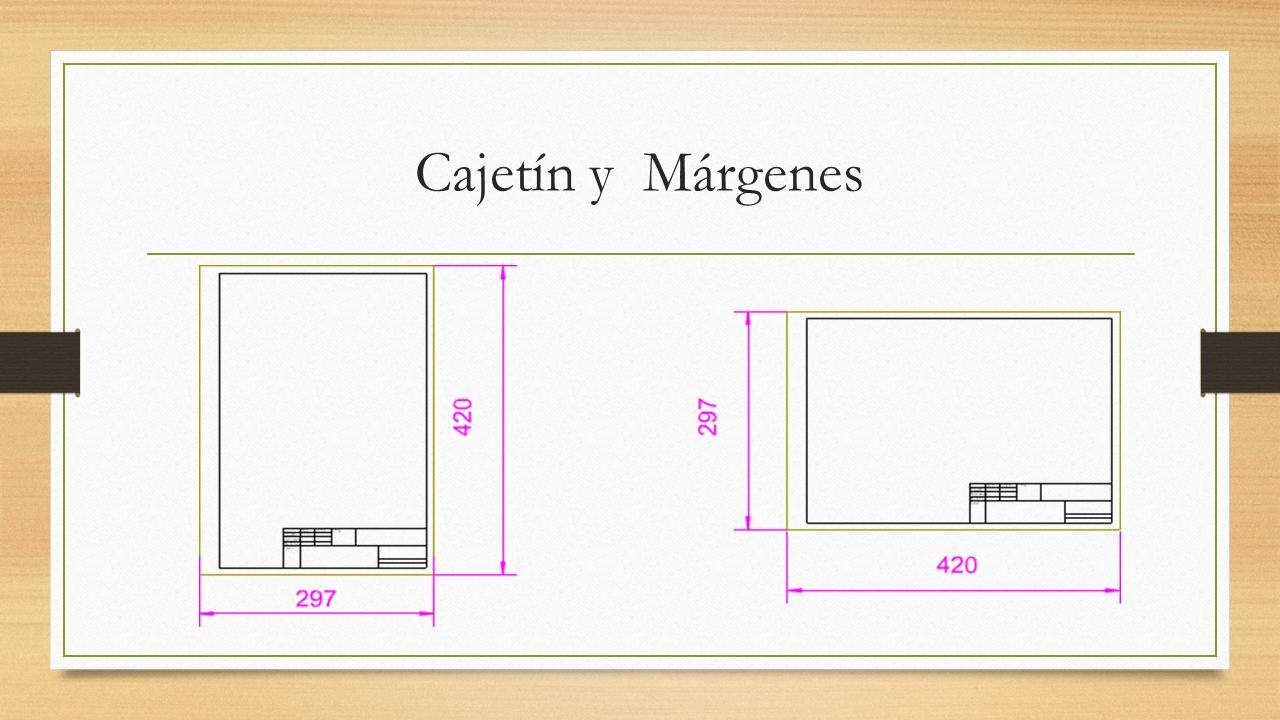

4 Cajetín y Márgenes

5 MÁRGENES. Según la norma UNE 1-026-83, en cada formato el área de dibujo queda limitada por un margen rectangular en blanco, alrededor de todo el formato, cuyas dimensiones quedarán definidas según el formato: En los formatos pequeños, hasta el A4, el margen es de 5 mm. En los formatos mayores, a partir del A3, el margen será de 10 mm. Si el dibujo va a archivarse, se debe prever un espacio que permita el grapado o perforación, por tanto en el formato se debe dibujar un margen izquierdo, diferente a los anteriores, de 20 ó 25 mm.

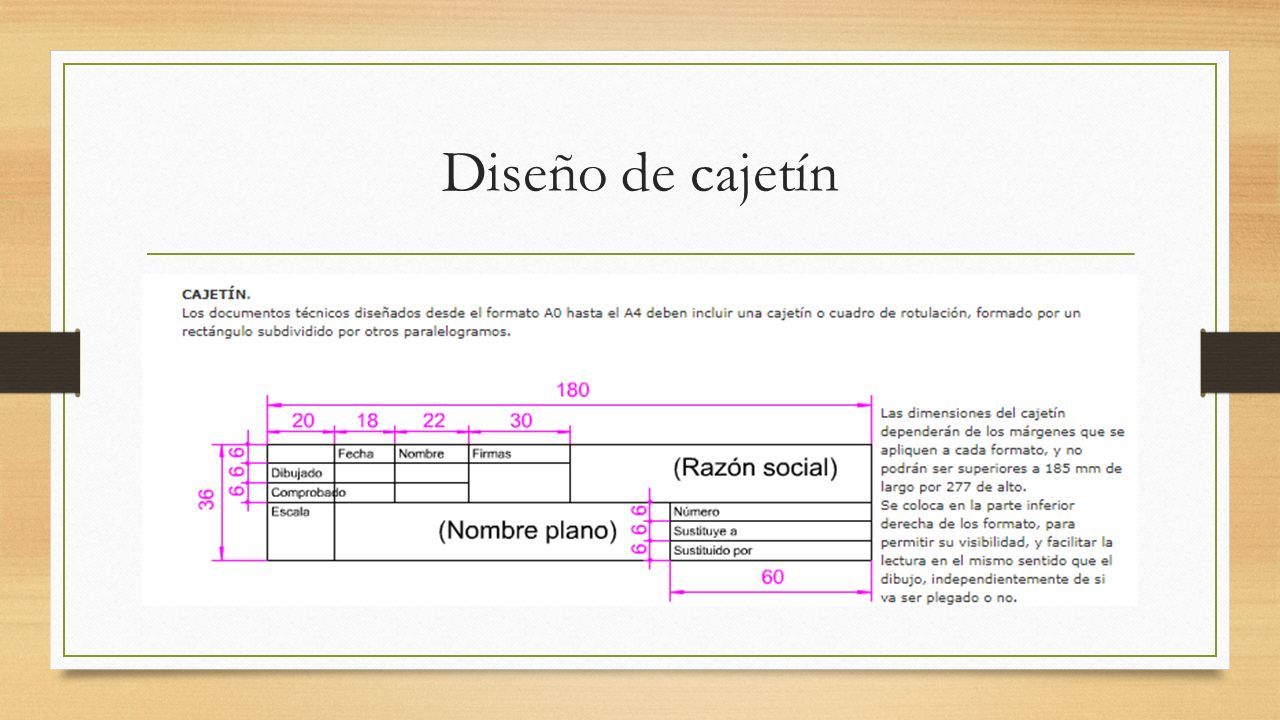

6 Diseño de cajetín

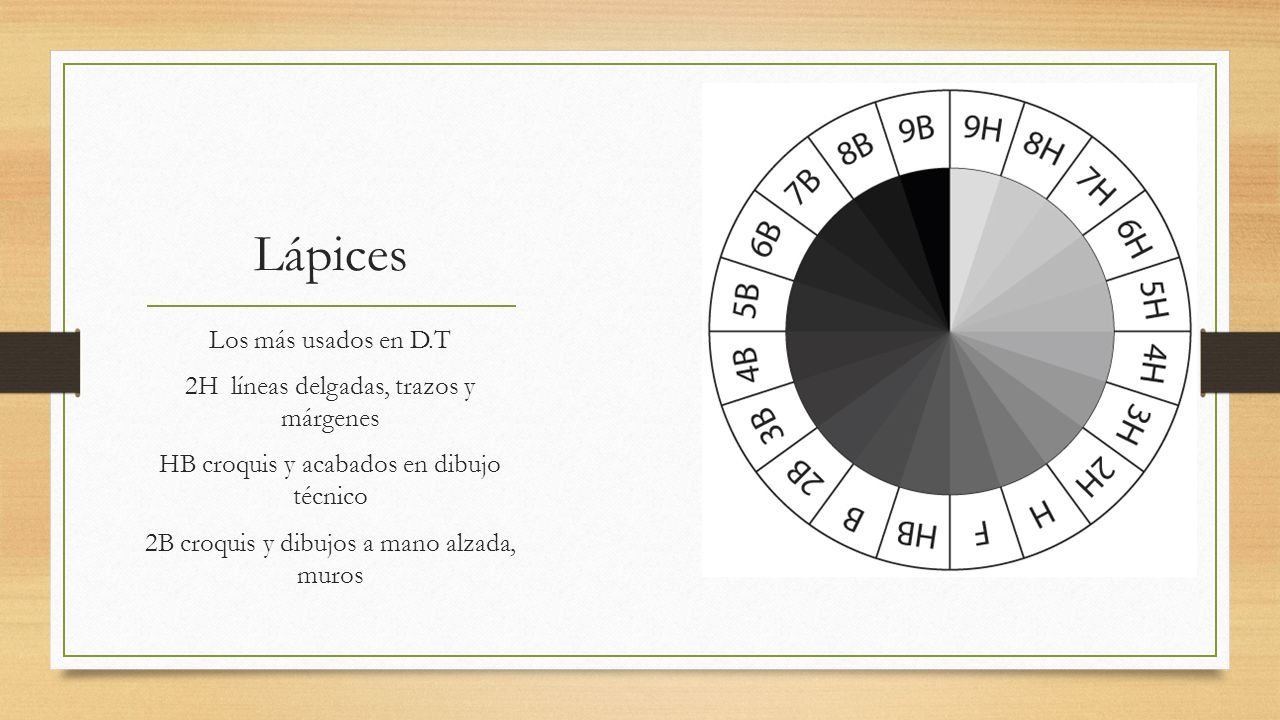

7 Lápices Los más usados en D.T 2H líneas delgadas, trazos y márgenes HB croquis y acabados en dibujo técnico 2B croquis y dibujos a mano alzada, muros

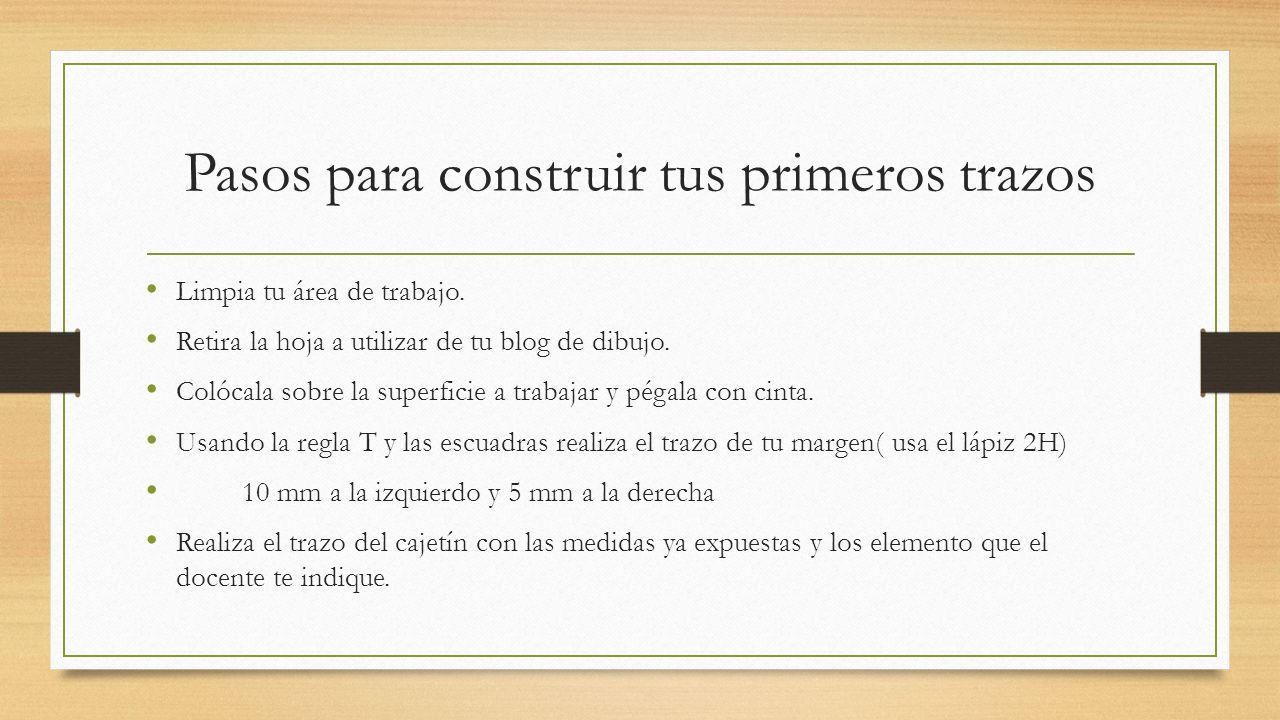

8 Pasos para construir tus primeros trazos Limpia tu área de trabajo. Retira la hoja a utilizar de tu blog de dibujo. Colócala sobre la superficie a trabajar y pégala con cinta. Usando la regla T y las escuadras realiza el trazo de tu margen( usa el lápiz 2H) 10 mm a la izquierdo y 5 mm a la derecha Realiza el trazo del cajetín con las medidas ya expuestas y los elemento que el docente te indique.
