Dibujo técnico y simbología eléctrica

Presentación del tema: "Dibujo técnico y simbología eléctrica"— Transcripción de la presentación:

1 Dibujo técnico y simbología eléctrica
© A.S.M

2 Normalización La sociedad se comunica mediante lenguaje oral o escrito. En el ámbito profesional se emplea un lenguaje gráfico estandarizado. Esto permite la que sea comprensible para personas de distintos idiomas. La palabra NORMA significa regla que ha de seguirse. En España la normalización en general está representada por AENOR y en particular por los Comités Técnicos de Normalización (CTN). Las normas se editan con la nomenclatura UNE y 4 ó 5 cifras. UNE=Una Norma Española. Normas internacionales más importantes ISO (International Organization for Standarization) y DIN (Deutsche Industrie Normen)

3 Los Formatos Los formatos tienen forma rectangular y su lado mayor es raíz de dos veces el lado menor. Se pretende conseguir una uniformidad en el encarpetado y archivo de toda clase de papeles.

4 Formatos

5 Formatos serie A La serie A es la principal y se utiliza para planos. Las series B y C se utilizan para sobres y carpetas.

6 Formatos series B y C

7 Formato Alargados Se utilizan cuando el dibujo se extiende en longitud pero no en altura.

8 Plegado Planos Todos los planos sea cual sea su tamaño deben poder encarpetarse y archivarse. Por tanto hace falta plegarlos. Todos los formatos deben tener tras el doblado el tamaño A4 El cajetín de rotulación quedará siempre visible en el anverso del plano plegado. El plegado ha de facilitar las maniobras de extendido y recogida del plano; por eso se pliegan en forma de zigzag.

9 Plegado A0 y A1

10 Plegado A2 y A3

11 Cajetín de rotulación Se recogen los datos más relevantes para su interpretación. Se coloca siempre en la parte inferior derecha. En las normas UNE-1035 y DIN-6782 y 6783 se dan distintos modelos. Cada empresa los adapta a sus necesidades.

12 Cajetín de Rotulación (1) Fechas de realización y Comprobación.
(2) Nombres de los que lo realizan y lo comprueban. (3) Firmas. (4) Nombre de la empresa o entidad. (5) Escala o escalas a la que está realizado el plano. (6) Designación de la pieza o plano. (7) Número de orden de plano.

13 Márgenes Se indica el área de dibujo mediante un recuadro.
Normalizado por las normas UNE-1011 y DIN-823 Se recomienda que los márgenes A sean de 10mm y el de archivo de 20mm como mínimo

14 Líneas Se utilizan líneas de espesores y trazos distintos para facilitar la interpretación del dibujo.

15 Aplicaciones de las líneas

16 Escalas Se utilizan cuando el objeto a representar es demasiado grande o demasiado pequeño.

17 Rotulación Las normas UNE-1034 y DIN-16 y 17 definen todo lo que concierne a textos y números incluidos en planos.

18 Esquemas Eléctricos Esquemas Funcionales. Esquemas Multifilares.
Esquemas Unifilares.

19 Esquemas Funcionales Es el que representa todos y cada uno de los elementos de una instalación con todas sus conexiones. Debe ser sencillo y esquemático para una fácil comprensión

20 Esquemas Multifilares
Se representan todos los elementos y todos los conductores. Se realiza el conexionado y situación de los elementos de forma parecida a la situación real.

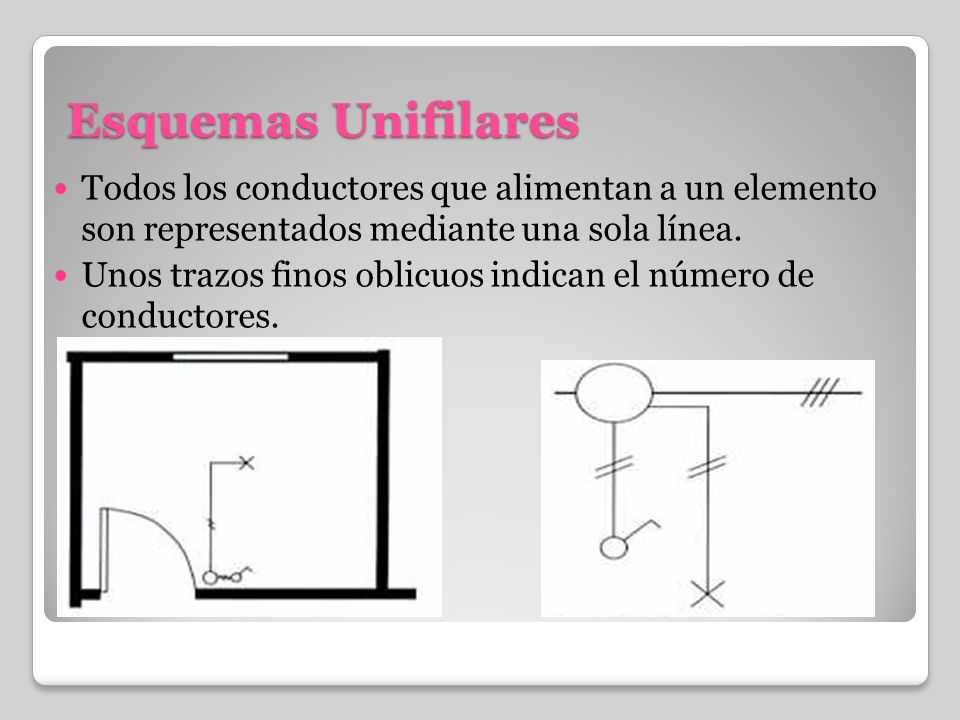

21 Esquemas Unifilares Todos los conductores que alimentan a un elemento son representados mediante una sola línea. Unos trazos finos oblicuos indican el número de conductores.

22 Esquema Unifilar Simplificado
Se utilizan cuando el conexionado no representa ninguna dificultad para el profesional. Sólo indica los elementos que deben interconectarse sin más indicaciones.

23 Simbología La representación de elementos en esquemas no se realiza según su forma real. Los símbolos representan de forma sencilla cualquier elemento de fabricación. La norma UNE-EN (2 a 13) es la que normaliza los símbolos de electricidad. El tamaño de los símbolos no es proporcional al tamaño de los elementos. Se persigue la simplicidad a la hora de elaborarlos.

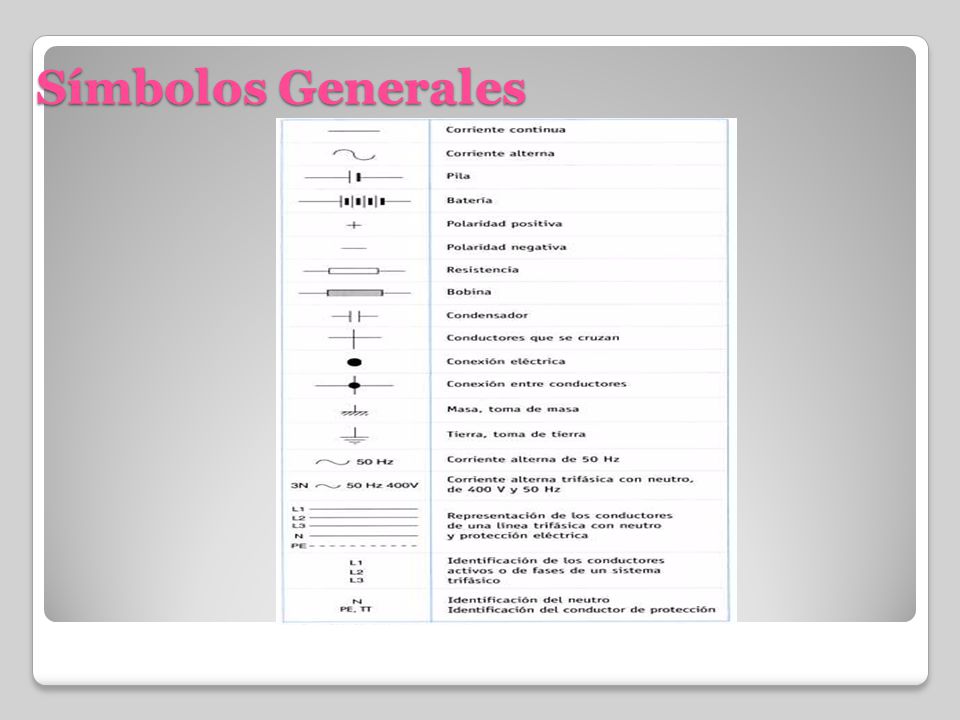

24 Símbolos Generales

25 Símbolos para elementos de Protección

26 Símbolos para elementos de Mando

27 Símbolos para elementos de mando Electromagnético

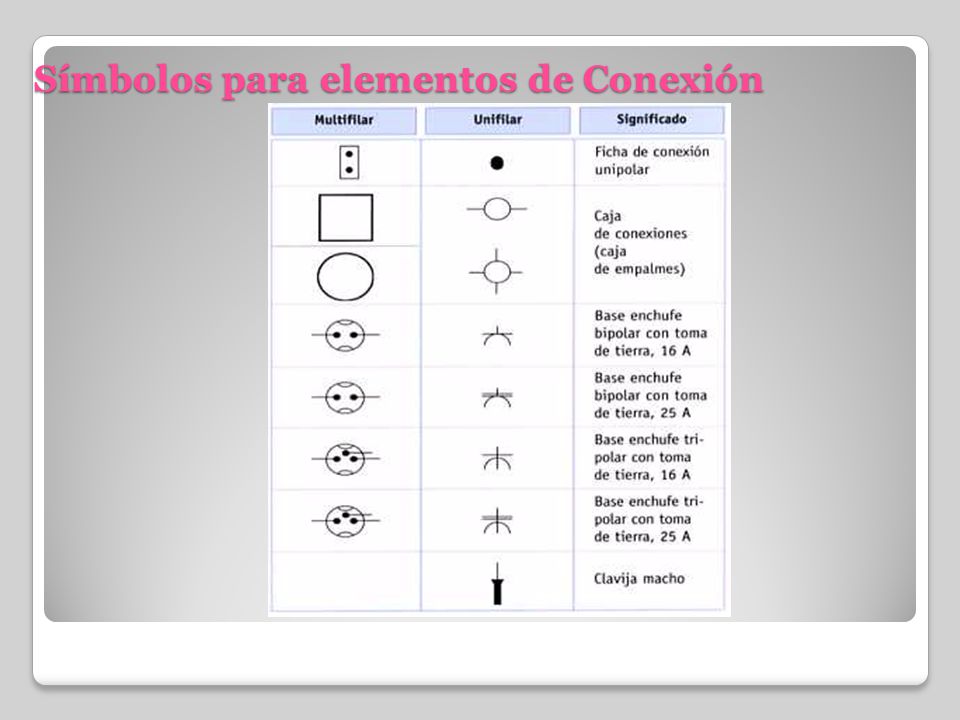

28 Símbolos para elementos de Conexión

29 Símbolos para Receptores.

30 Símbolos para Receptores de Alumbrado

31 Otros Símbolos

32 Dibujo Técnico y Simbología Eléctrica.
FIN A.S.N 2014
