1 Esta presentación incluye sonido. Por favor encender las bocinas.

2 El Pump-Monitor P r e s e n t a:
Relevador de sobrecarga y baja carga. Protege motores y bombas 1

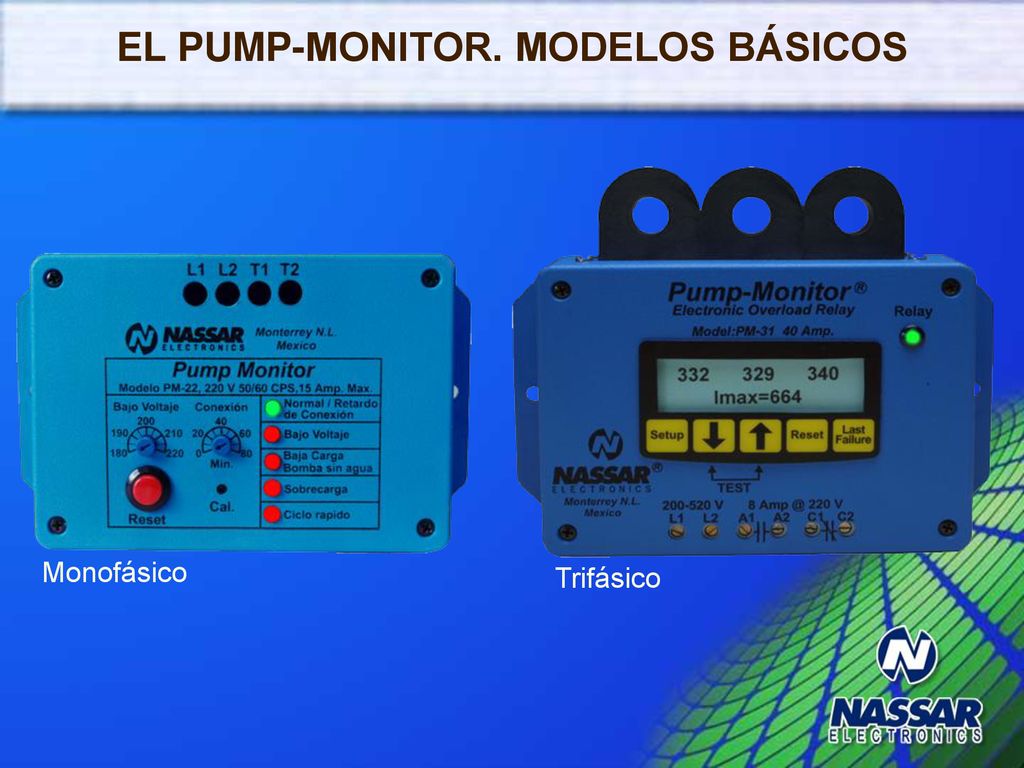

3 EL PUMP-MONITOR. MODELOS BÁSICOS
Monofásico Trifásico

4 BENEFICIOS AL USAR EL PUMP-MONITOR
Evita que se quemen los motores. Ahorra costosas reparaciones. Evita la Interrupción de Servicios Vitales. Prolonga la vida de los motores. Protege bombas de daños por bajo nivel de succión sin necesidad de cablear electrodos.

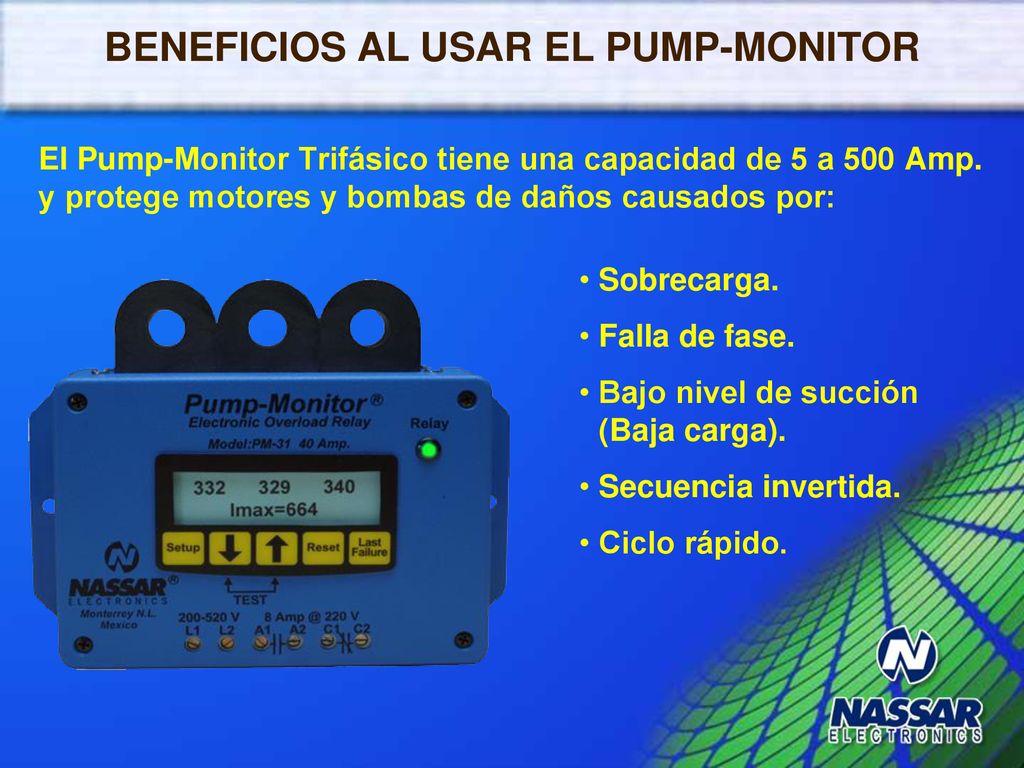

5 BENEFICIOS AL USAR EL PUMP-MONITOR
El Pump-Monitor Trifásico tiene una capacidad de 5 a 500 Amp. y protege motores y bombas de daños causados por: Sobrecarga. Falla de fase. Bajo nivel de succión (Baja carga). Secuencia invertida. Ciclo rápido.

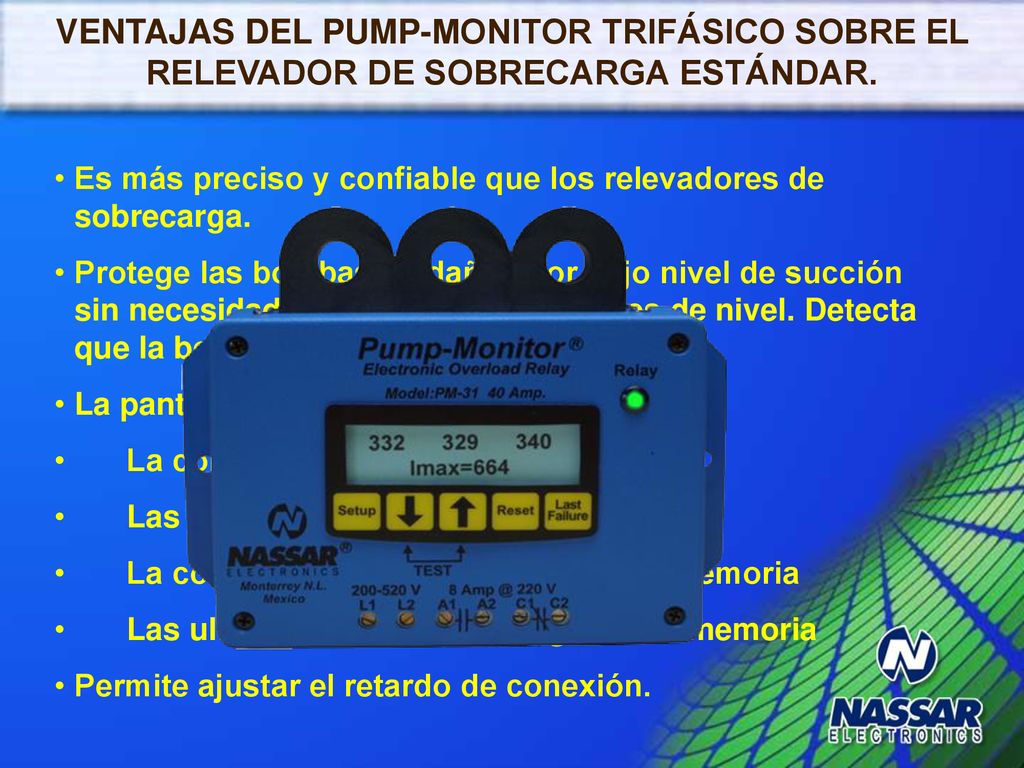

6 VENTAJAS DEL PUMP-MONITOR TRIFÁSICO SOBRE EL RELEVADOR DE SOBRECARGA ESTÁNDAR.
Es más preciso y confiable que los relevadores de sobrecarga. Protege las bombas de daños por bajo nivel de succión sin necesidad de electrodos detectores de nivel. Detecta que la bomba no tiene agua por baja carga. La pantalla de LCD indica: La corriente de cada línea Las fallas La corriente máxima y la registra en memoria Las ultimas 10 fallas y las registra en memoria Permite ajustar el retardo de conexión.

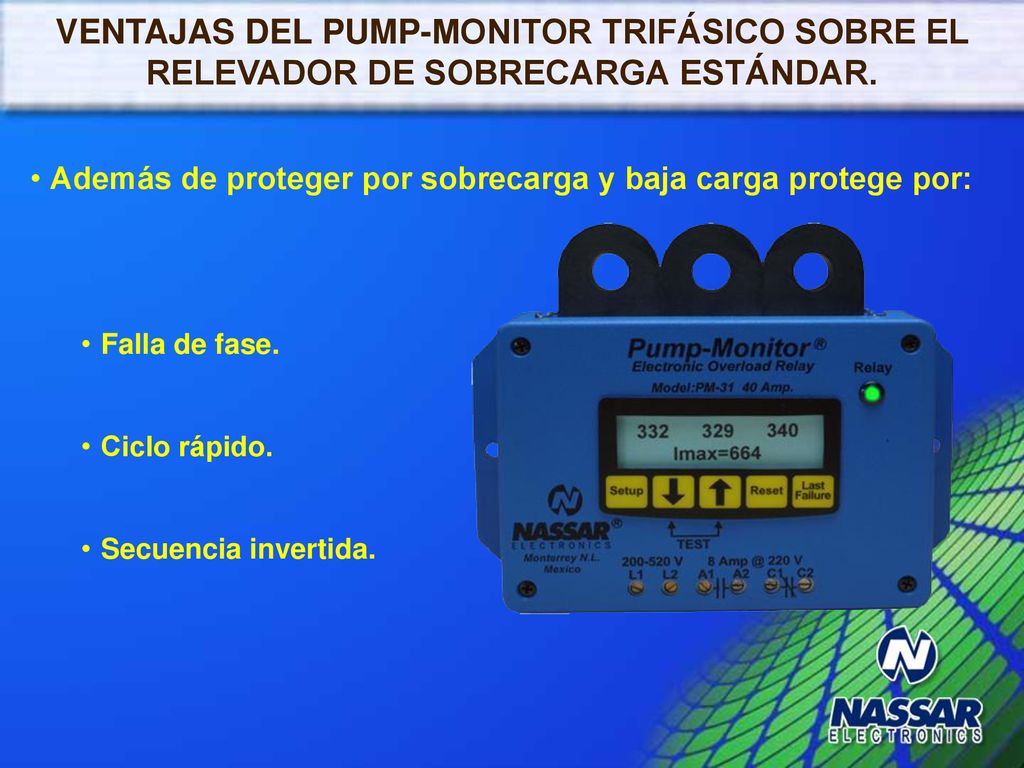

7 VENTAJAS DEL PUMP-MONITOR TRIFÁSICO SOBRE EL RELEVADOR DE SOBRECARGA ESTÁNDAR.
Además de proteger por sobrecarga y baja carga protege por: Falla de fase. Ciclo rápido. Secuencia invertida.

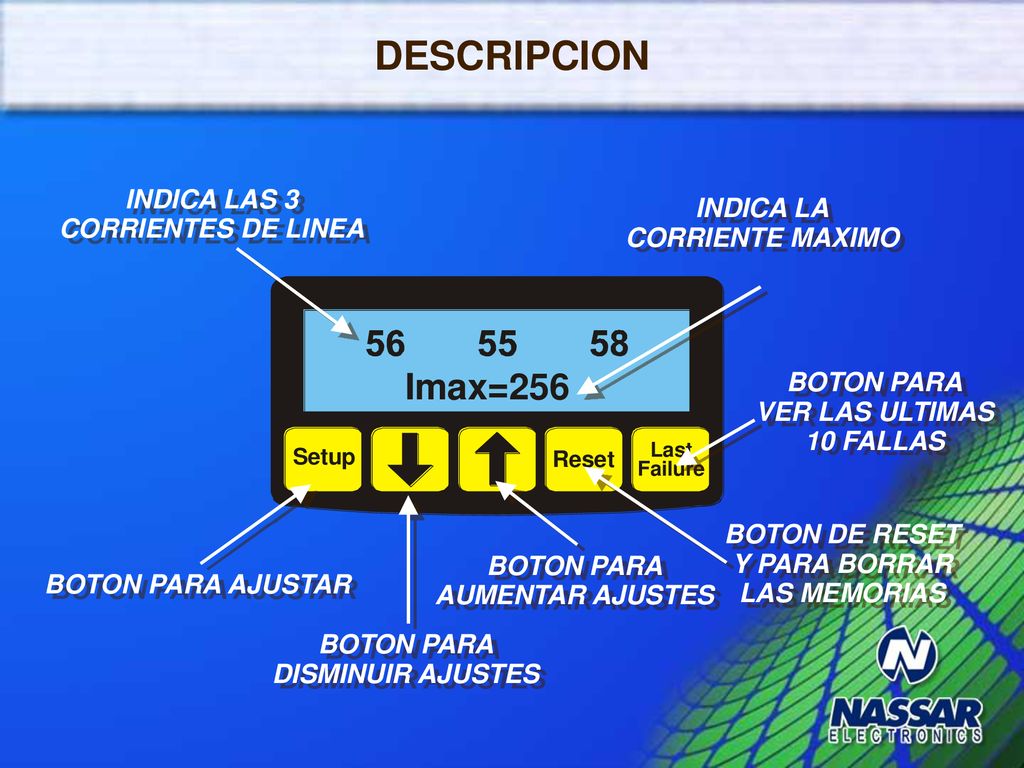

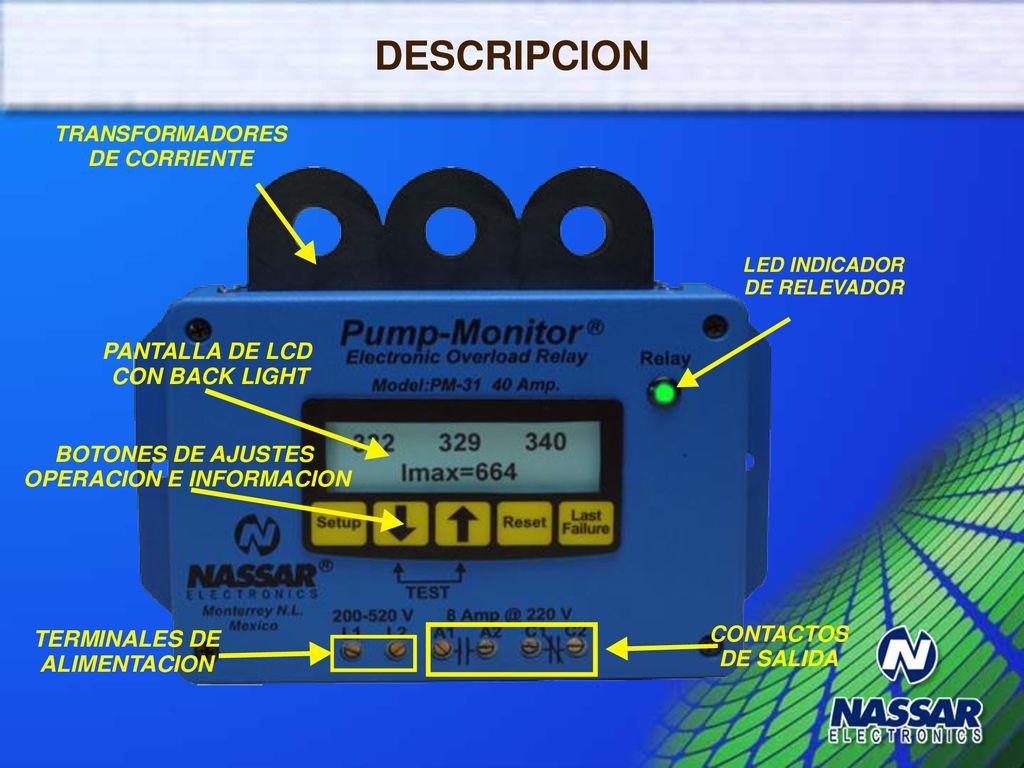

8 DESCRIPCION

9 DESCRIPCION

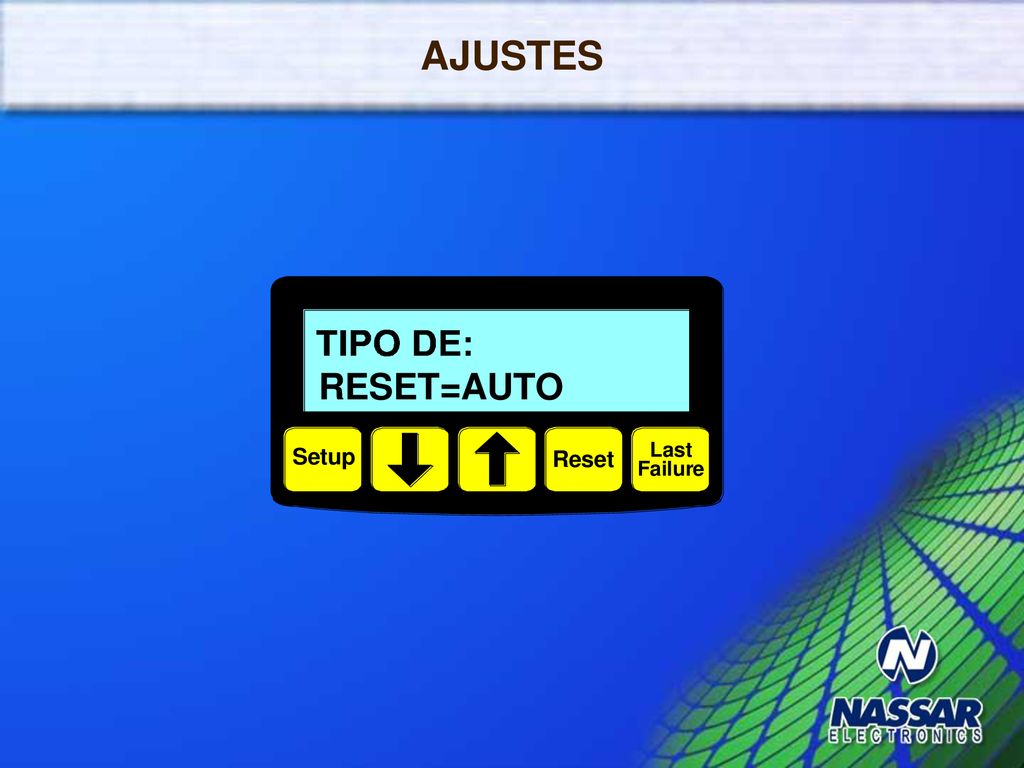

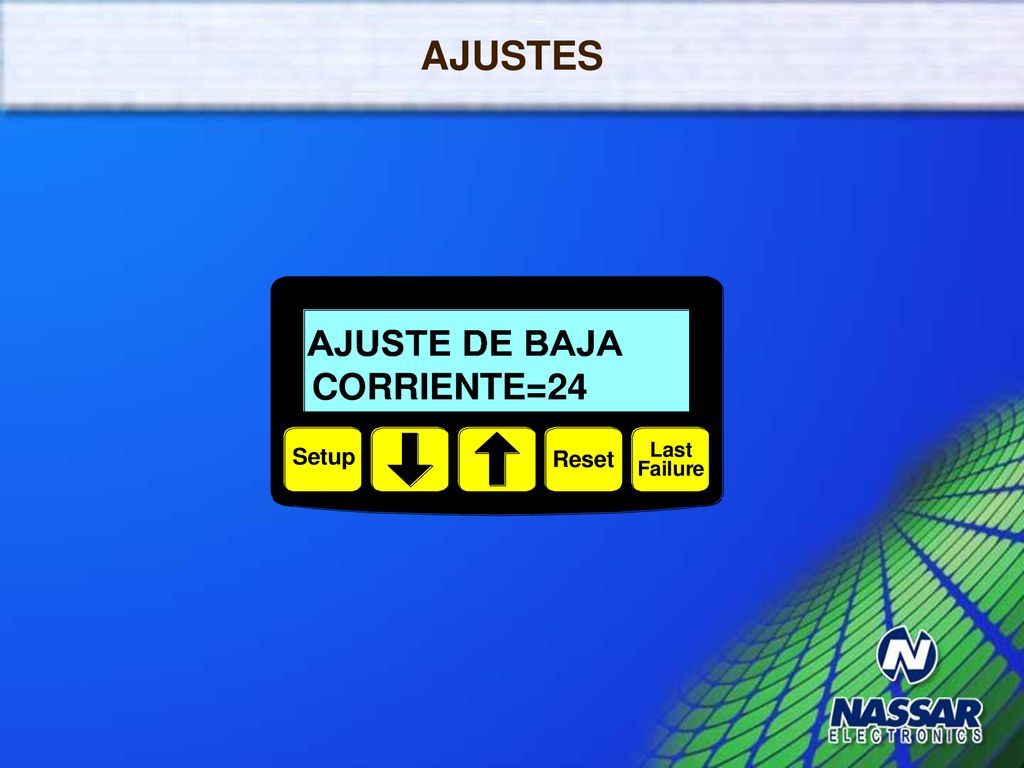

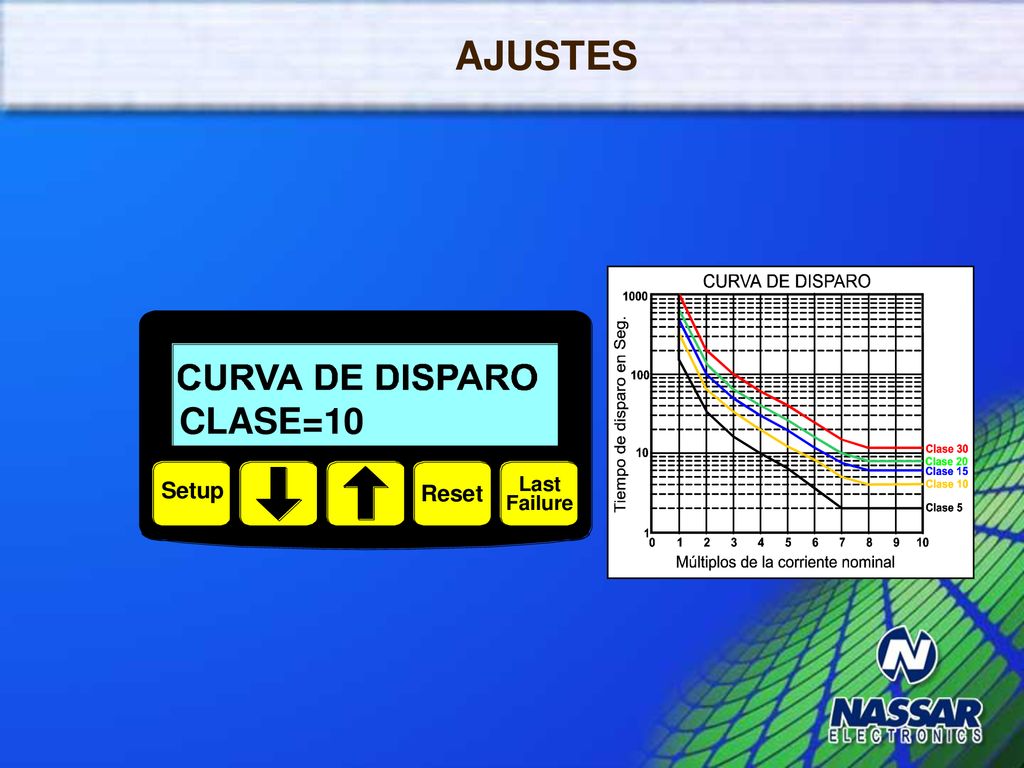

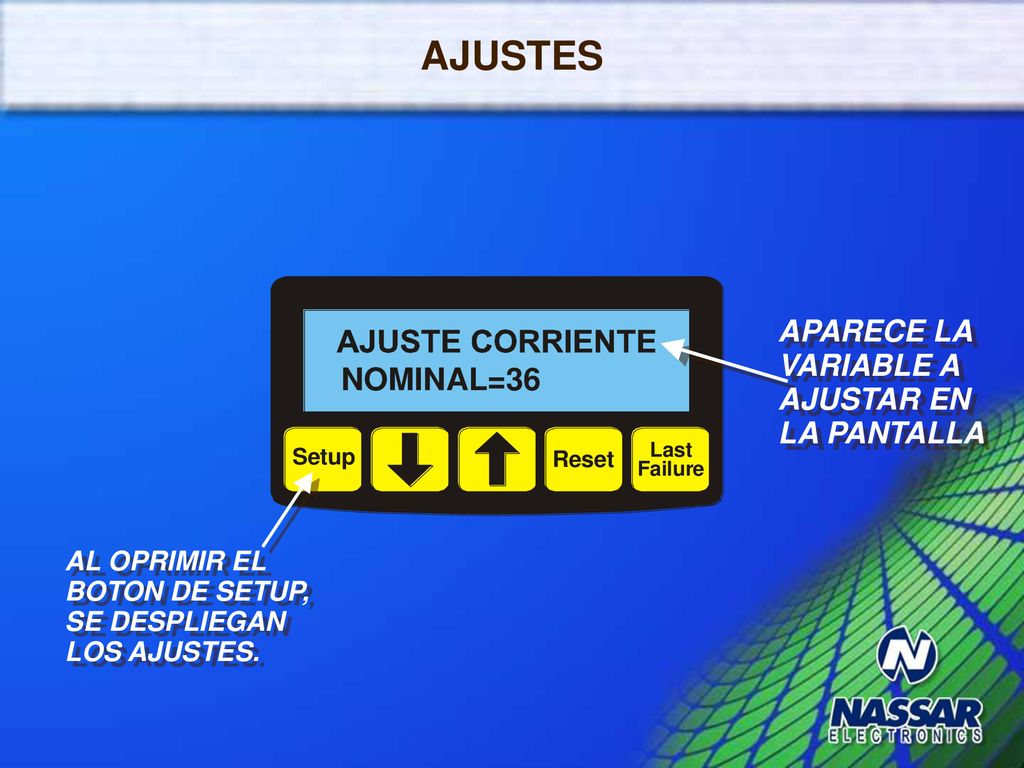

10 AJUSTES

11 AJUSTES

12 AJUSTES

13 AJUSTES

14 AJUSTES

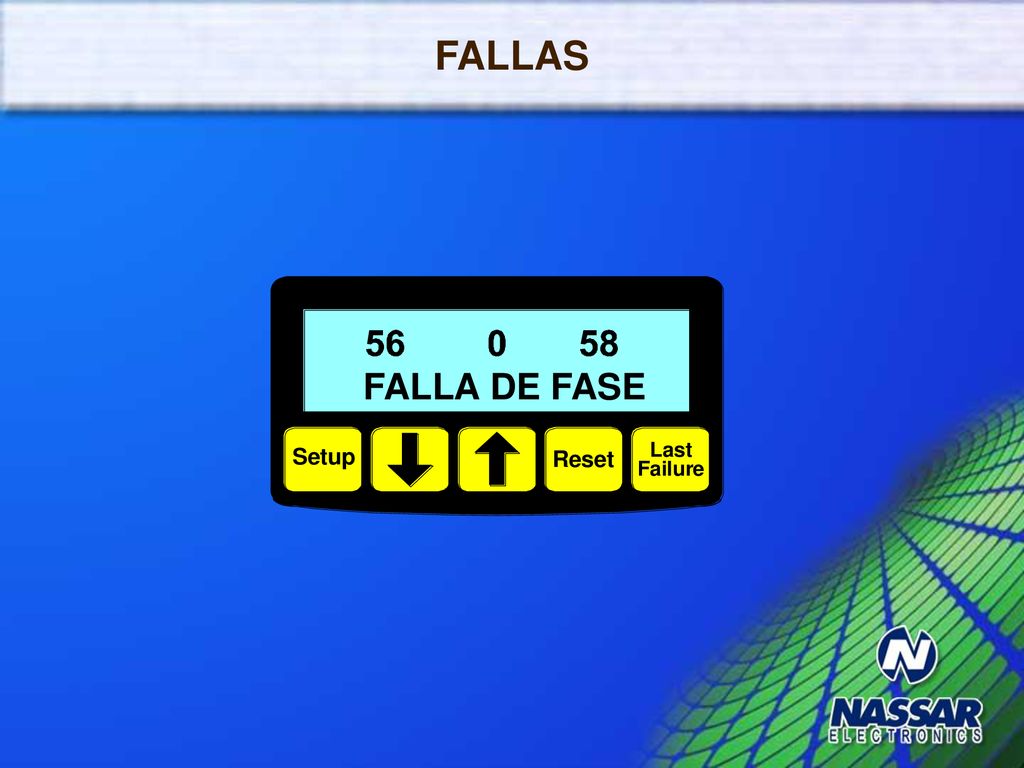

15 FALLAS CADA FALLA ES INDICADA EN LA PANTALLA.

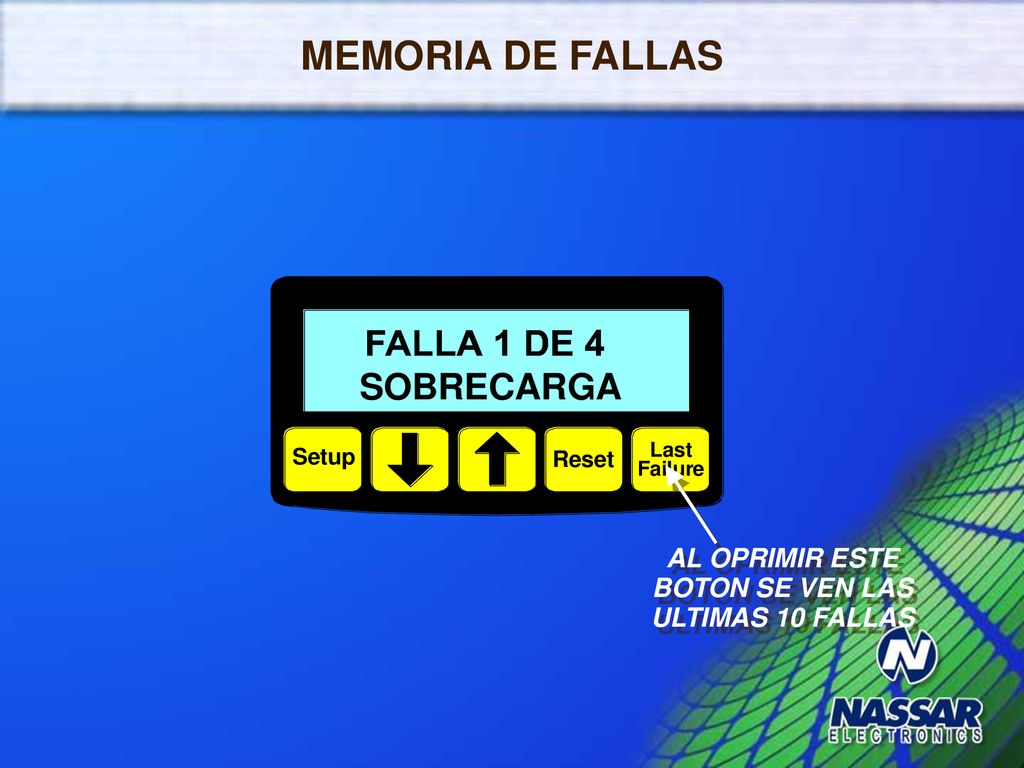

16 MEMORIA DE FALLAS

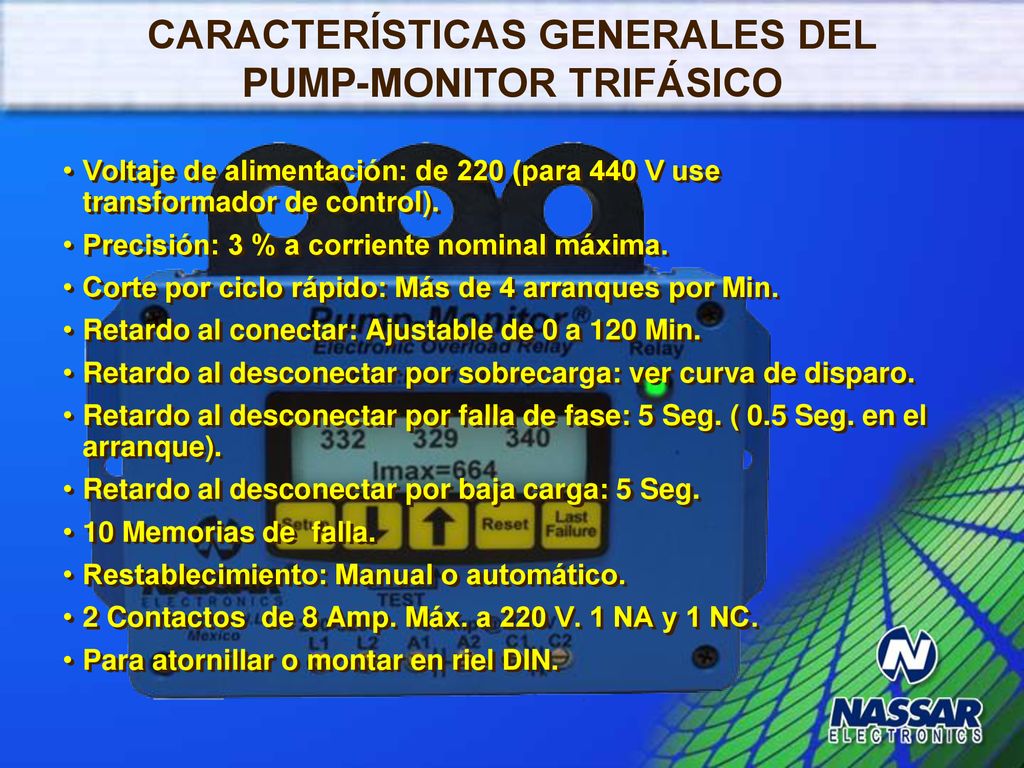

17 CARACTERÍSTICAS GENERALES DEL PUMP-MONITOR TRIFÁSICO
Voltaje de alimentación: de 220 (para 440 V use transformador de control). Precisión: 3 % a corriente nominal máxima. Corte por ciclo rápido: Más de 4 arranques por Min. Retardo al conectar: Ajustable de 0 a 120 Min. Retardo al desconectar por sobrecarga: ver curva de disparo. Retardo al desconectar por falla de fase: 5 Seg. ( 0.5 Seg. en el arranque). Retardo al desconectar por baja carga: 5 Seg. 10 Memorias de falla. Restablecimiento: Manual o automático. 2 Contactos de 8 Amp. Máx. a 220 V. 1 NA y 1 NC. Para atornillar o montar en riel DIN. Hacer clic para continuar

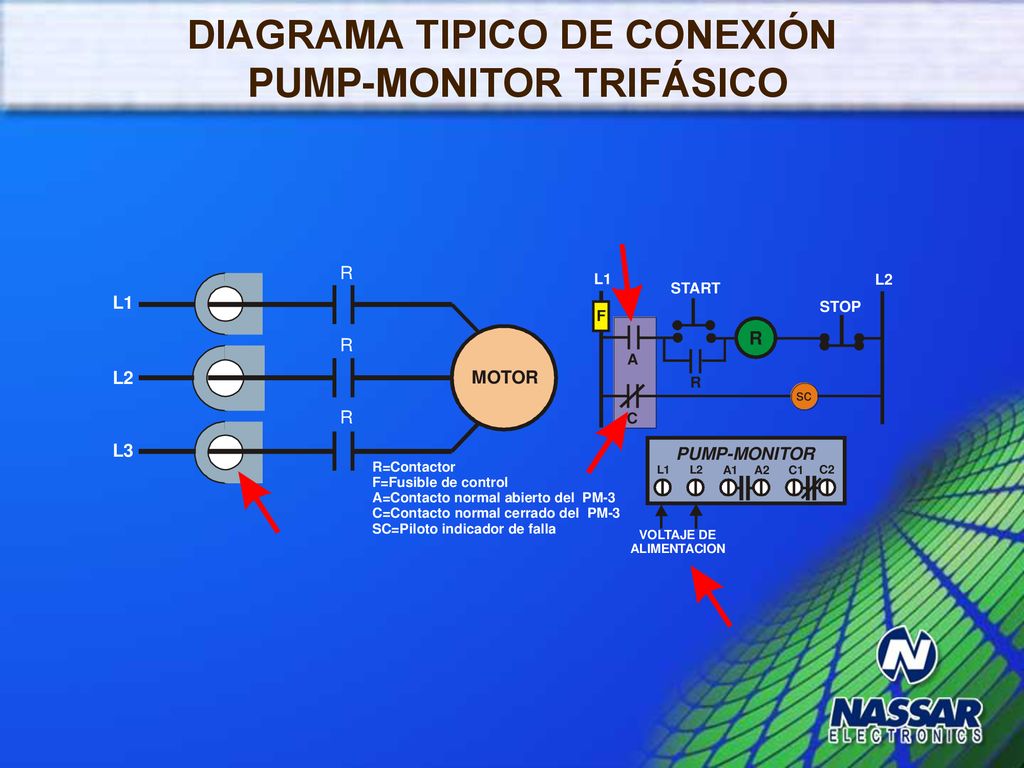

18 DIAGRAMA TIPICO DE CONEXIÓN PUMP-MONITOR TRIFÁSICO
SACARLA EN VARIOS PASOS LA CONEXIÓN DEL PUMP-MONITOR TRIFASICO ES MUY SIMPLE. 1.-PASE LOS 3 CABLES DE ALIMENTACION ATRAVEZ DE LAS VENTANAS DEL LOS TRANSFORMADORES DE CORRIENTE. 2.-CONECTE EL CONTACTO A EN SERIE CON LA LINEA DE CONTROL DEL ARRANCADOR 3.-CONECTE LA ALIMENTACION AL PUMP-MONITOR L1-L2 3.-SI DESEA UN PILOTO INDICADOR DE FALLA SE PUEDE CONECTAR USANDO EL CONTACTO C HACER CLICK PAR CONTINUAR

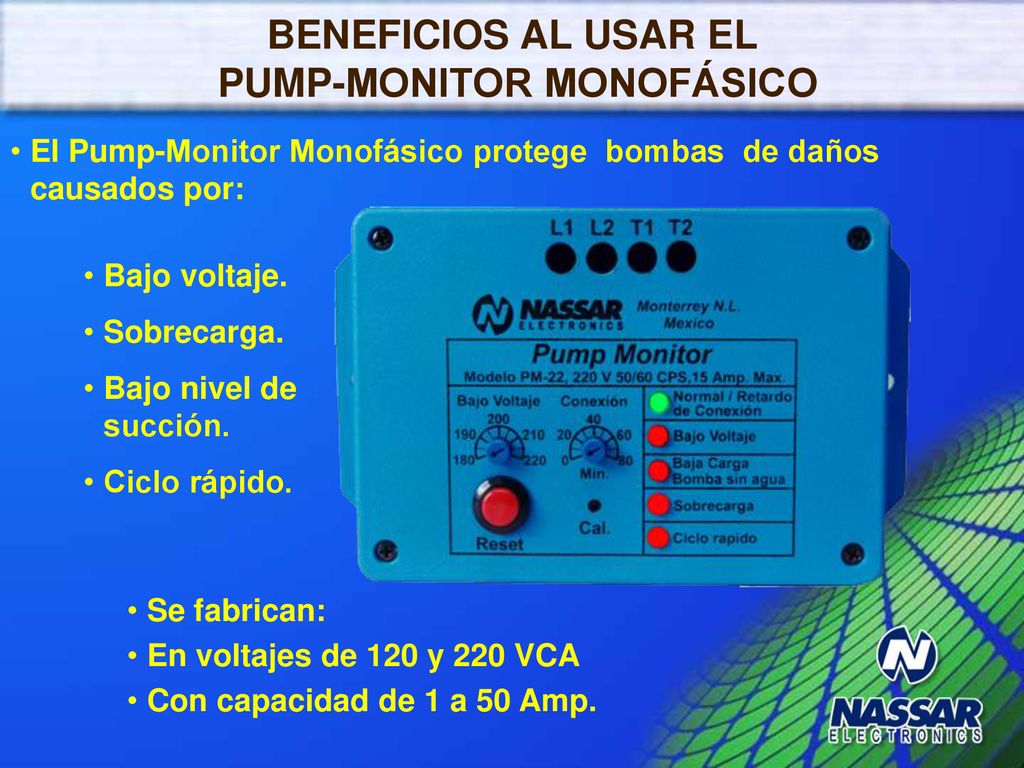

19 El Pump-Monitor Monofásico protege bombas de daños causados por:
BENEFICIOS AL USAR EL PUMP-MONITOR MONOFÁSICO El Pump-Monitor Monofásico protege bombas de daños causados por: Bajo voltaje. Sobrecarga. Bajo nivel de succión. Ciclo rápido. BAJO NIVEL DE SUCCION:para detectar que la bomba no tiene agua El pump-moitor mide el voltaje,la corriente y el factor de potencia, por lo que no requiere usar Cables ni Electrodos en el pozo o cisterna. CICLO RAPIDO: El ciclo rapido es cuando la bomba arranca y para muy rapido, lo que ocaciona calentamiento excecivo y eventualmnete puede quemarla. Se fabrican: En voltajes de 120 y 220 VCA Con capacidad de 1 a 50 Amp.

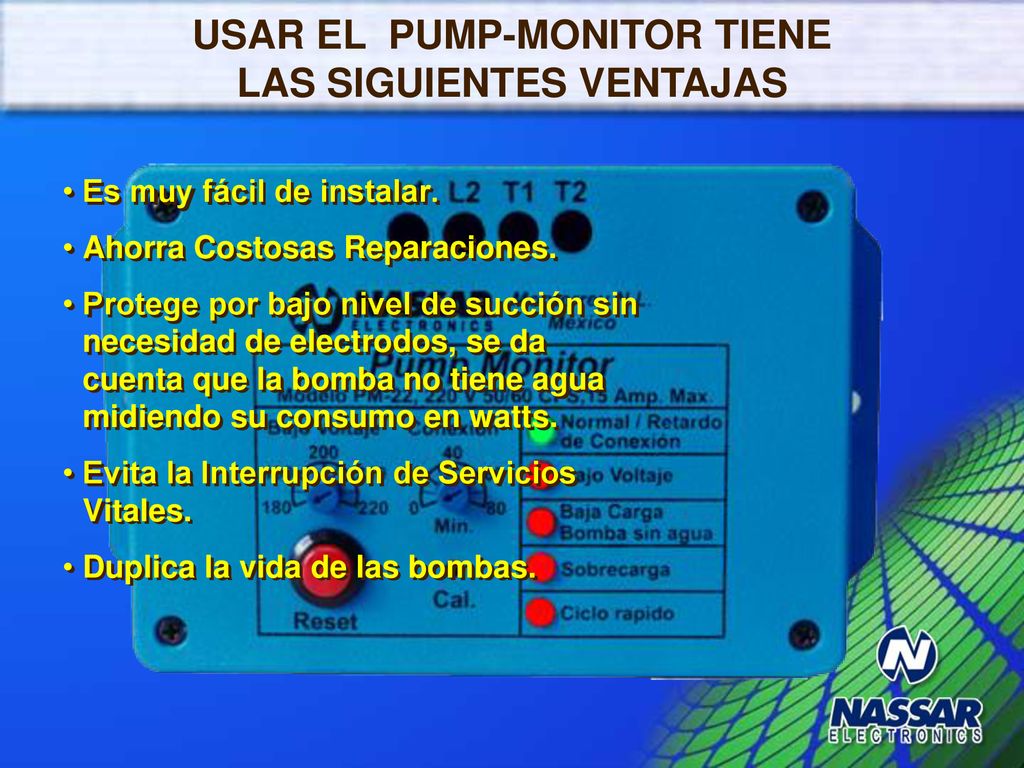

20 USAR EL PUMP-MONITOR TIENE LAS SIGUIENTES VENTAJAS
Es muy fácil de instalar. Ahorra Costosas Reparaciones. Protege por bajo nivel de succión sin necesidad de electrodos, se da cuenta que la bomba no tiene agua midiendo su consumo en watts. Evita la Interrupción de Servicios Vitales. Duplica la vida de las bombas.

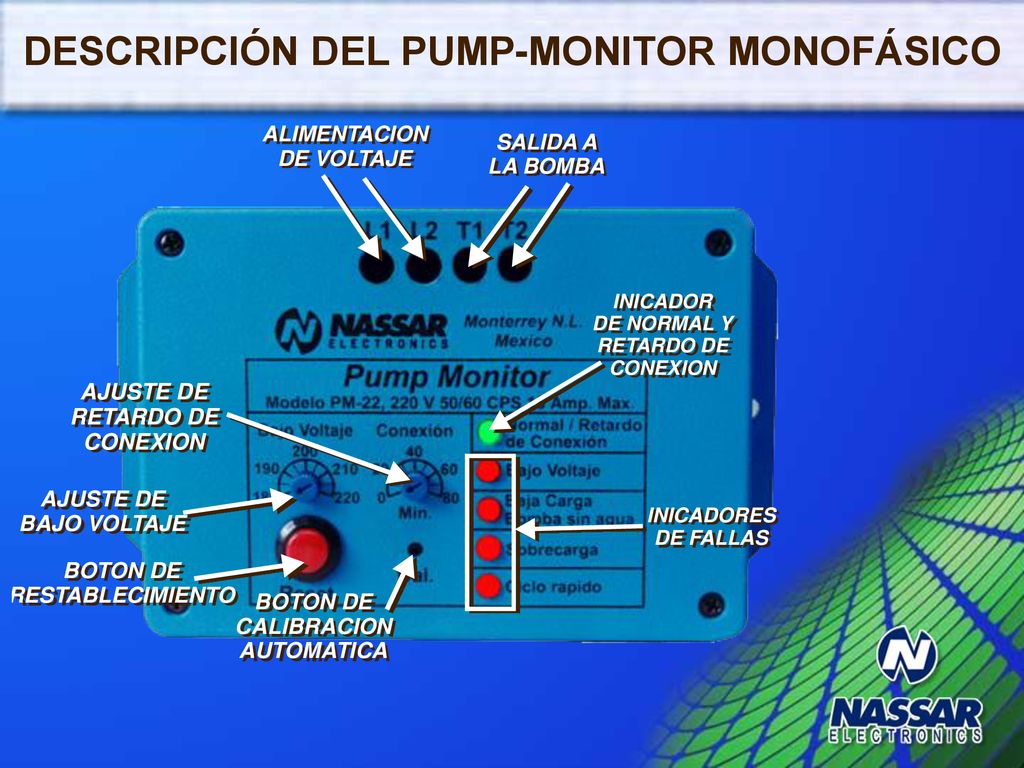

21 DESCRIPCIÓN DEL PUMP-MONITOR MONOFÁSICO
SACARLA EN VARIOS PASOS BOTON DE CALIBRACION AUTOMATICA: Para calibrar el Pump-monitor es muy simple ya que se calibra solo, basta con oprimir el boton de calibracion y el Pump-Moitor memoriza Las condiciones de la bomba. INDICADORES DE FALLAS: Indican la falla que esta ocurriendo y las ultimas fallas que ocurrierron, estas ultimas las indica destellando intermintentemente los leds.

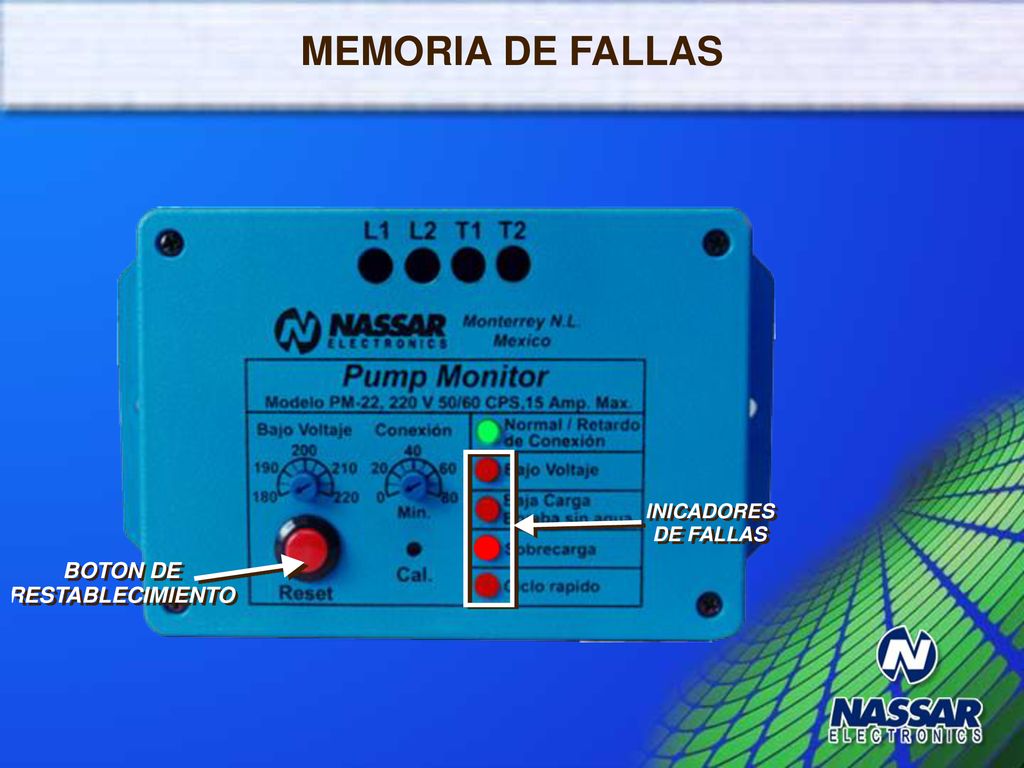

22 MEMORIA DE FALLAS El Pump-monitor tiene memoria de fallas, despues de ocurrida una falla, el led de la correspondiente falla destella indicando La ultima falla que ocurrio, para borrarla la memoria de falla oprima el boton de reset y el led de memoria de falla se apagara. (VER SI ES POSIBLE HACER QUE EL LED SOBRECARGA DESEELLE Y SE APAGUE CUANDO SALGA EL LETRERO DEL BOTON DE RESTABLECIMIENTO)

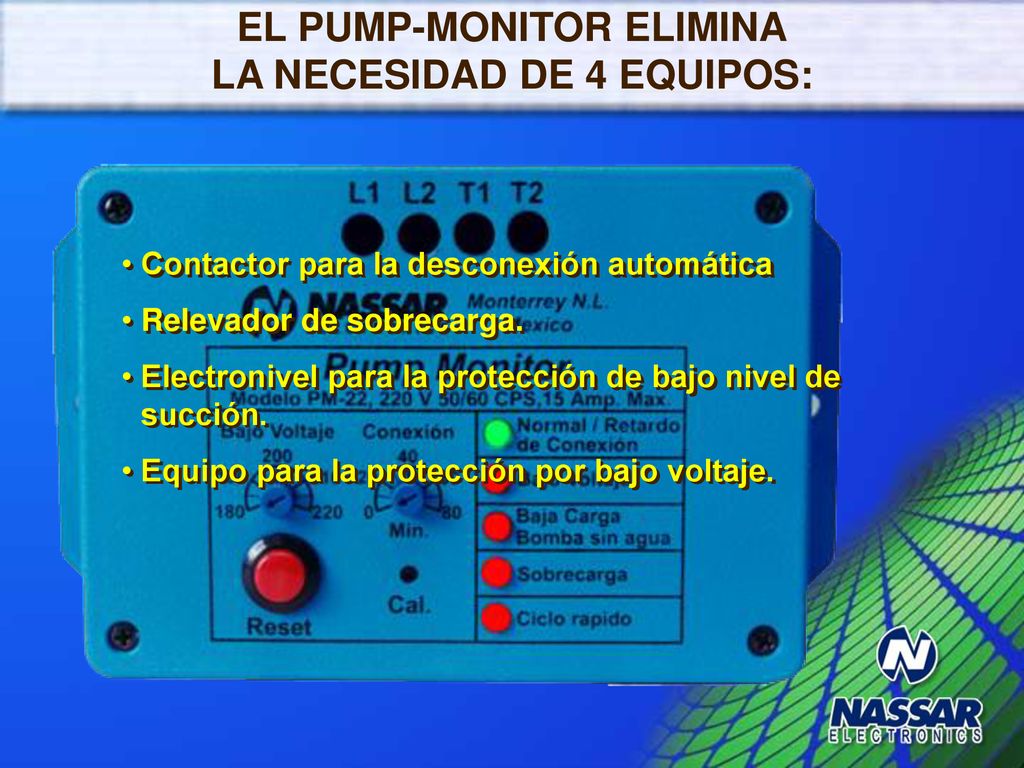

23 EL PUMP-MONITOR ELIMINA LA NECESIDAD DE 4 EQUIPOS:
Contactor para la desconexión automática Relevador de sobrecarga. Electronivel para la protección de bajo nivel de succión. Equipo para la protección por bajo voltaje.

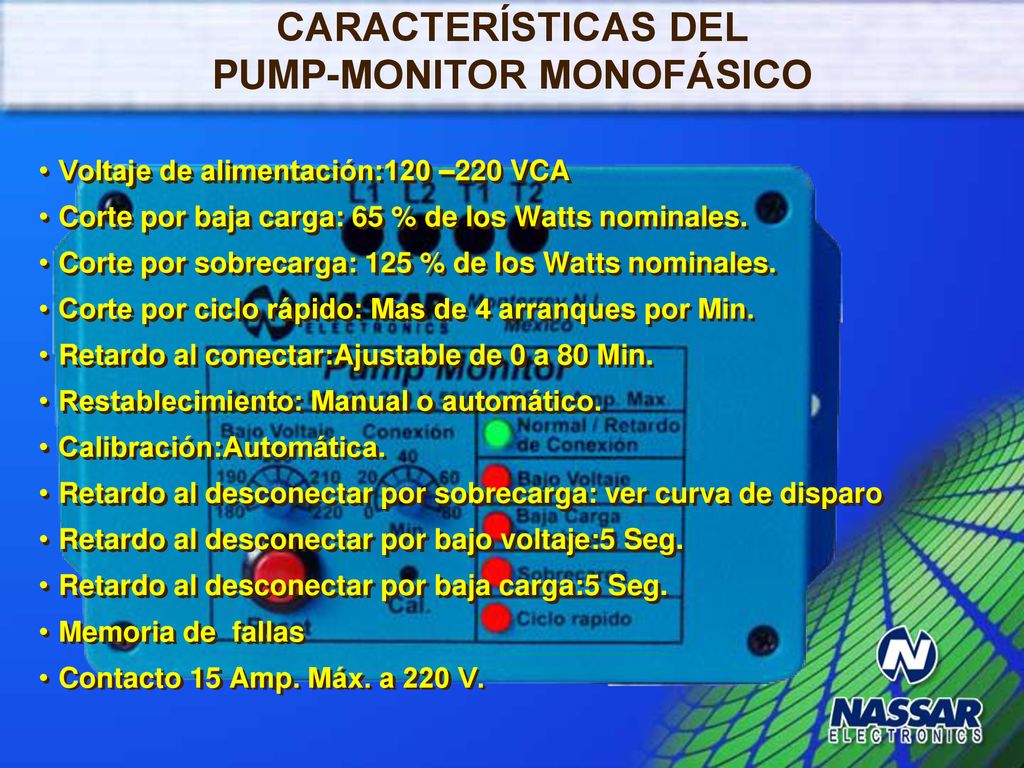

24 CARACTERÍSTICAS DEL PUMP-MONITOR MONOFÁSICO
Voltaje de alimentación:120 –220 VCA Corte por baja carga: 65 % de los Watts nominales. Corte por sobrecarga: 125 % de los Watts nominales. Corte por ciclo rápido: Mas de 4 arranques por Min. Retardo al conectar:Ajustable de 0 a 80 Min. Restablecimiento: Manual o automático. Calibración:Automática. Retardo al desconectar por sobrecarga: ver curva de disparo Retardo al desconectar por bajo voltaje:5 Seg. Retardo al desconectar por baja carga:5 Seg. Memoria de fallas Contacto 15 Amp. Máx. a 220 V. HACER CLIC PARA CONTINUAR

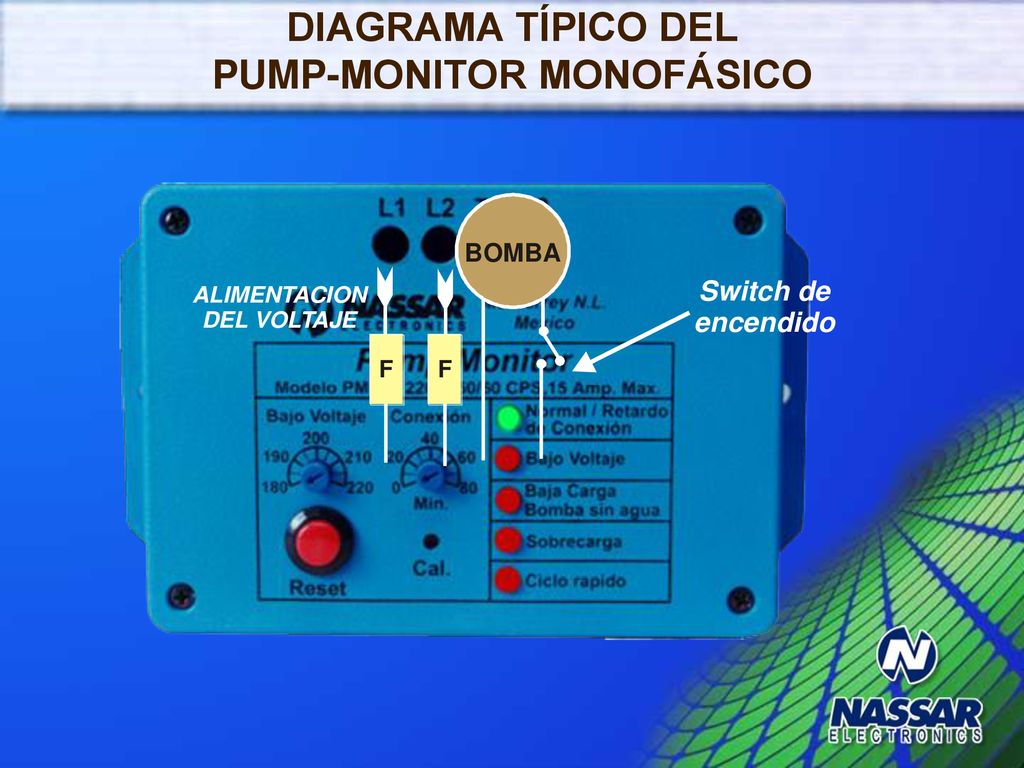

25 DIAGRAMA TÍPICO DEL PUMP-MONITOR MONOFÁSICO
La instalacion del Pump-Monitor es muy simple, SIMPLEMENTE ALIMENTE EL VOLTAJE EN LAS TERMINALES L1 y L2 y la bomba a las terminales T1 y T2 HACER CLIC PARA CONTINUAR

26 ¡Muchas gracias por su atención!
Nassar Electronics es pionero en América en el diseño y fabricación de equipo eléctrico y electrónico desde 1973 y tiene presencia en más de 10 países del mundo. Para mayor información visite nuestra página en internet: Derechos Reservados. Nassar Electronics, S. A. De C. V.
