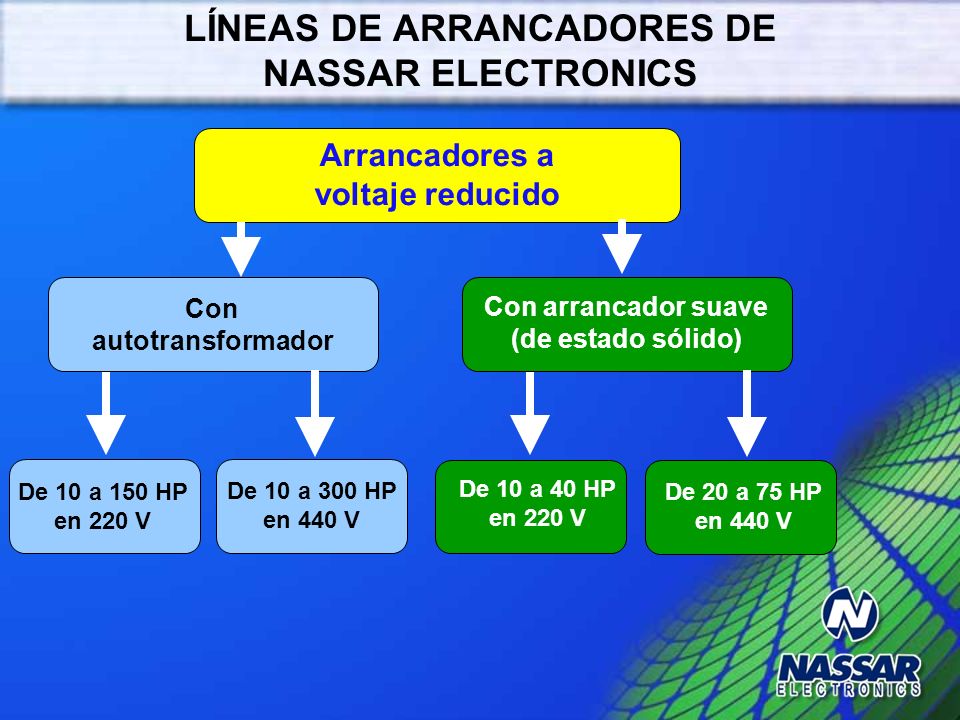

2 LÍNEAS DE ARRANCADORES DE NASSAR ELECTRONICS
Arrancadores a voltaje reducido Con autotransformador Con arrancador suave (de estado sólido) De 10 a 150 HP en 220 V De 10 a 300 HP en 440 V De 10 a 40 HP en 220 V De 20 a 75 HP en 440 V LA TABLA DEBE SALIR POR PASOS:

3 ARRANCADORES A VOLTAJE REDUCIDO CON AUTOTRANSFORMADOR
Los arrancadores a voltaje reducido con autotransformador de Nassar Electronics son los de mas avanzada tecnología en el mercado ,SON LOS UNICOS CON PANTALLA DE LCD Y muchas ventajas sobre los de la competencia.

4 DESCRIPCIÓN Los arrancadores a voltaje reducido se usan para arrancar motores limitando la corriente en la etapa de arranque y evitando con esto picos de corriente que sean perjudiciales en la línea de alimentación y para el motor. Para limitar la corriente de arranque se reduce el voltaje al motor utilizando un autotransformador a un 50, 65 o 80% de la tensión nominal. Se usa botones de arranque y paro para operación manual o selector Manual -Fuera -Automático para operación automática. Se fabrican de 10 a 300 HP El Gabinete es a prueba de polvo y agua.

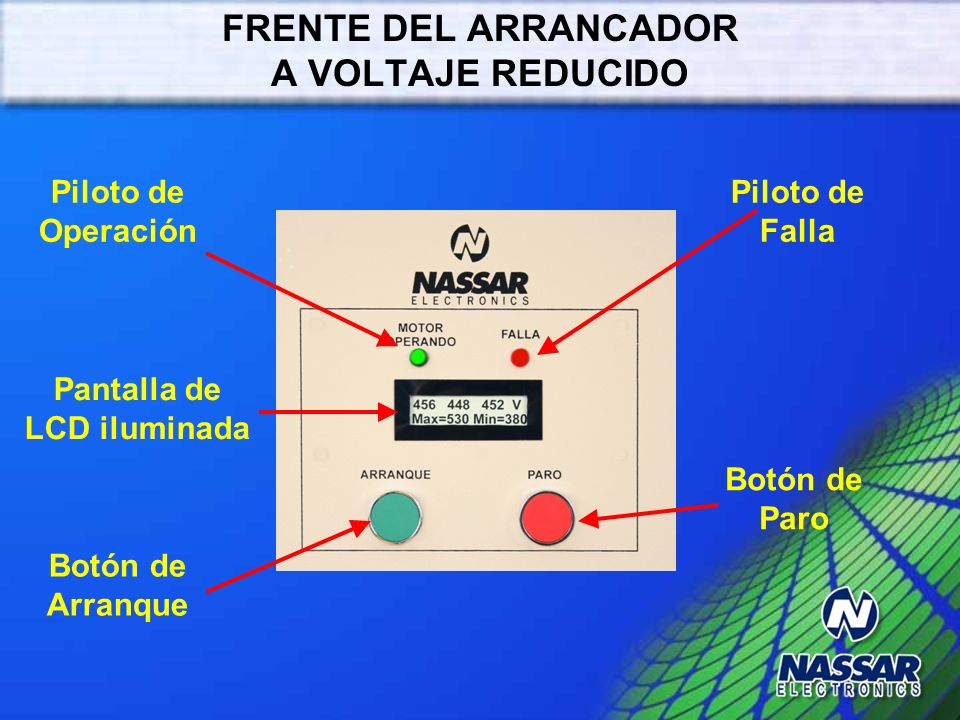

5 FRENTE DEL ARRANCADOR A VOLTAJE REDUCIDO
Piloto de Operación Piloto de Falla Pantalla de LCD iluminada Botón de Paro Botón de Arranque

6 VENTAJAS DE LOS ARRANCADORES A VOLTAJE REDUCIDO DE NASSAR ELECTRONICS
Modulo con micro computadora con pantalla de LCD iluminada que: Indica los 3 voltajes de línea. Indica el voltaje máximo y mínimo, en memoria permanente. Indica y protege por las siguientes fallas: sobre carga, bajo voltaje , falla de fase ,secuencia invertida y auto transformador caliente. Es el único con protección para evitar que el autotransformador se dañe. Selector de operación Manual-Fuera-Automático (sobre pedido). Piloto de falla.

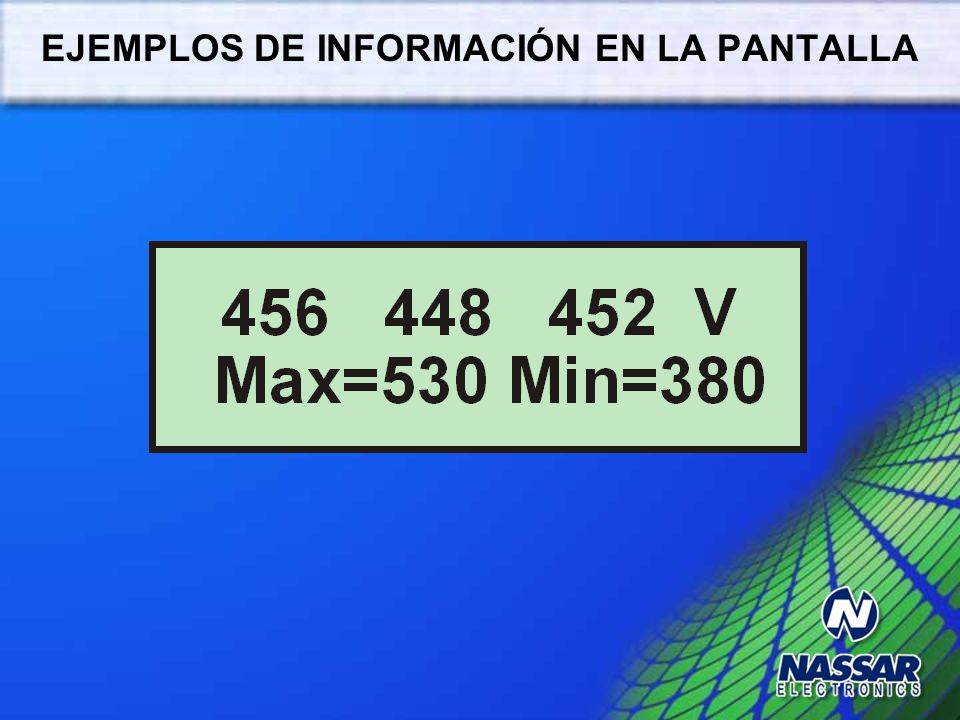

7 EJEMPLOS DE INFORMACIÓN EN LA PANTALLA
Despliega LOS 3 VOLTAJE DE LINEA Y EL REGISTRO DE EL VOLTAJE MAXIMO Y MINIMO QUE HA TENIDO, lo que le da una idea de la variacion de voltajes que tiene sus lineas.

8 EJEMPLOS DE INFORMACIÓN EN LA PANTALLA
Cuando el transformador se calento se protege, LA PANTALLA indica la falla y los segundos que faltan para permitir el arranque, esta proteccion se puede desactivar en operación automatica si se desea.

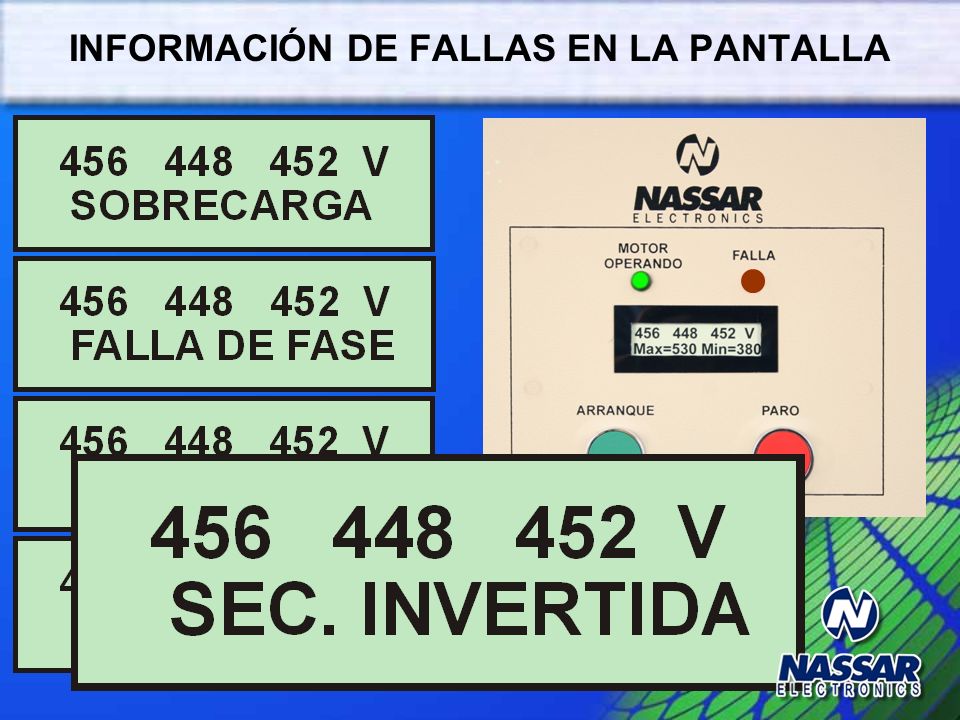

9 INFORMACIÓN DE FALLAS EN LA PANTALLA
Cada falla es indicada en la pantalla y el piloto rojo de falla enciende intermitentemente,( SACAR CADA PANTALLA INDIVIDUALMENTE EN SECUENCIA, PRIMERO GRANDE Y LUEGO SE ACOMODA)

10 ARRANCADORES SUAVES DE ESTADO SÓLIDO
Nassar Electronics es la primera compañía en Mexico en fabricar las unidades de los arrancadores suaves, Los arrancadores suaves son la ultima tecnologia para arrancar motores , estos tienen muchas ventajas que a continuacion explicaremos.

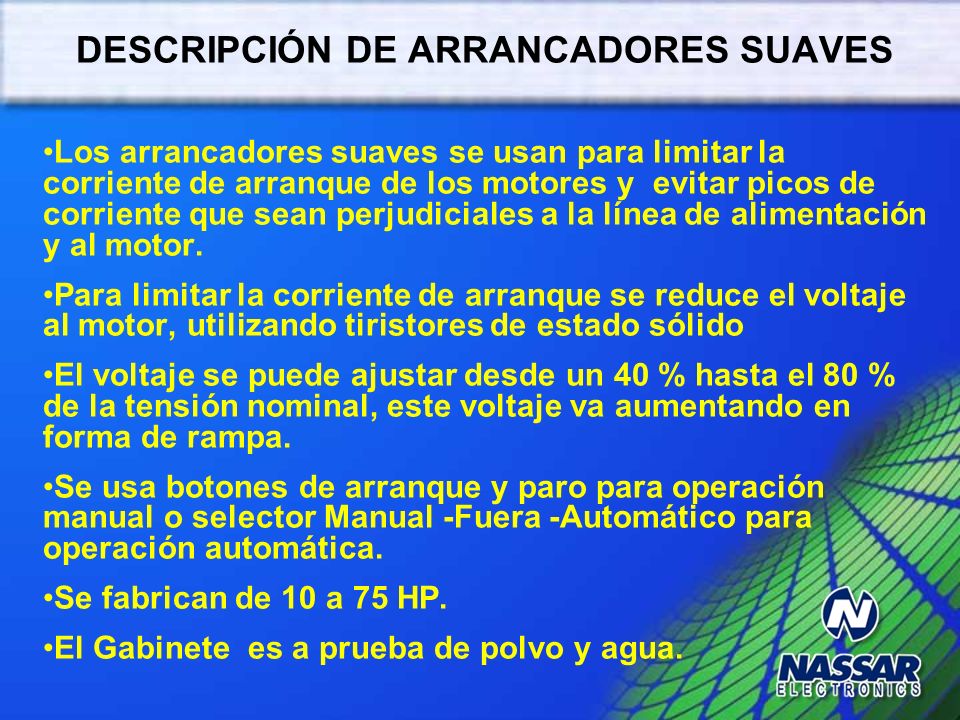

11 DESCRIPCIÓN DE ARRANCADORES SUAVES
Los arrancadores suaves se usan para limitar la corriente de arranque de los motores y evitar picos de corriente que sean perjudiciales a la línea de alimentación y al motor. Para limitar la corriente de arranque se reduce el voltaje al motor, utilizando tiristores de estado sólido El voltaje se puede ajustar desde un 40 % hasta el 80 % de la tensión nominal, este voltaje va aumentando en forma de rampa. Se usa botones de arranque y paro para operación manual o selector Manual -Fuera -Automático para operación automática. Se fabrican de 10 a 75 HP. El Gabinete es a prueba de polvo y agua.

12 CORRIENTES CON DIFERENTES TIPOS DE ARRANQUES
Pleno Voltaje Voltaje Reducido EN LA GRAFICA SE PUEDEN APRECIAR LOS DIFERENTES TIPOS DE ARRANQUE (Que las flechas vayan saliendo por pasos CON LA VOZ) Como se puede observar la corriente con arrancador suave es menor a la de los arrancadores a voltaje reducido. Arrancador Suave Corriente Nominal

13 GRAFICA DEL VOLTAJE EN ARRANCADORES SUAVES
El voltaje empieza con el voltaje inicial ajustado y va aumentando paulatinamente hasta llegar al 100 %. Esto permite tener un arranque muy suave similar al De los variadores de frecuencia pero a mas bajo costo.

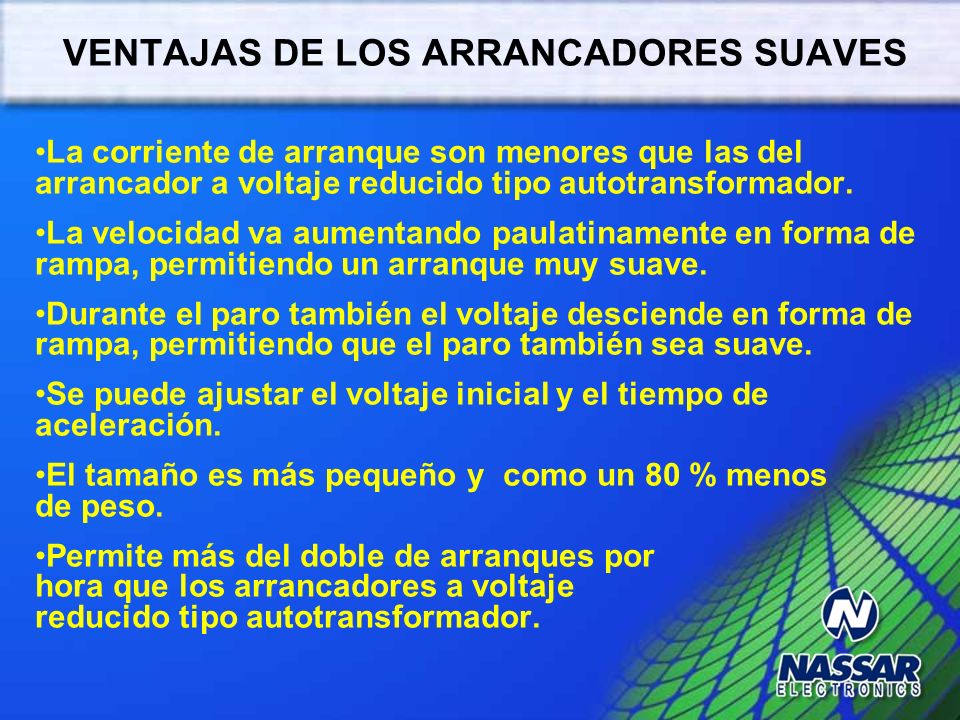

14 VENTAJAS DE LOS ARRANCADORES SUAVES
La corriente de arranque son menores que las del arrancador a voltaje reducido tipo autotransformador. La velocidad va aumentando paulatinamente en forma de rampa, permitiendo un arranque muy suave. Durante el paro también el voltaje desciende en forma de rampa, permitiendo que el paro también sea suave. Se puede ajustar el voltaje inicial y el tiempo de aceleración. El tamaño es más pequeño y como un 80 % menos de peso. Permite más del doble de arranques por hora que los arrancadores a voltaje reducido tipo autotransformador.

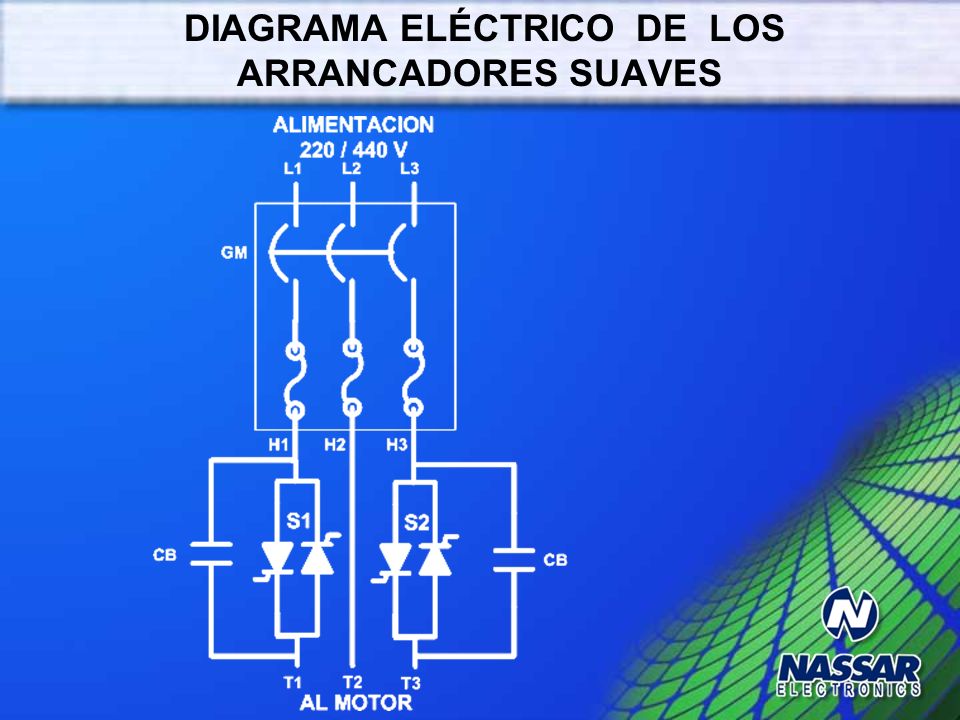

15 DIAGRAMA ELÉCTRICO DE LOS ARRANCADORES SUAVES

16 UNIDAD DE ARRANCADOR SUAVE
Aquí se muestra la unidad de los arrancadores suaves con sus ajustes e indicadores

17 ¡Muchas gracias por su atención!
Nassar Electronics es pionero en América en el diseño y fabricación de equipo eléctrico y electrónico desde 1973 y tiene presencia en más de 10 países del mundo. Para mayor información visite nuestra página en internet: Derechos Reservados. Nassar Electronics, S. A. De C. V.
