PROTECCION DE CONDUCTORES ELECTRICOS EN BAJA TENSION.

Presentación del tema: "PROTECCION DE CONDUCTORES ELECTRICOS EN BAJA TENSION."— Transcripción de la presentación:

1 PROTECCION DE CONDUCTORES ELECTRICOS EN BAJA TENSION

2 Principales puntos de IEC 947 – 2
Normas de Referencia : Su aplicación se da en: IEC En instalaciones domésticas y similares < 1Kv. IEC En Instalaciones industriales < 1 Kv. VDE Parte 2 Instalaciones diversas < 1Kv Principales puntos de IEC 947 – 2 Aplicación : Interruptores Automáticos (aplicación industrial) Tensión nominal: Alterno: no superior a 1000 voltios entre fases. Continua: no superior a 1500 v. Categoría: A y B Diseño: Abierto Caja Moldeada Instalación: - Fijo, Endosable y Extraíble

3 CURVAS DE OPERACION NORMA IEC 898
Se clasifican según el umbral de interacción magnético. Curva A: Entre 2.4 – 3.6 In B: Entre – 5 In C: Entre – 10 In D: Entre 10 – 20 In

4 SIEMPRE DEBE CUMPLISE IB < IN < IZ
PROTECCIÓN DE LOS CONDUCTORES ELÉCTRICOS 1) Elección según las características de la carga: SIEMPRE DEBE CUMPLISE IB < IN < IZ IN IB = Corriente de carga máximo IN = Corriente nominal de protección Iz = Corriente máximo admisible por el conductor

5 2) Elección según las características de corto circuito:
ICN = Poder de ruptura límite ICC = Corriente de cortocircuito

6 CÁLCULO DEL CORTO CIRCUITO
Los parámetros del transformador son los siguientes: Resistencia del transformador: TRAFO Impedancia del transformador: Reactancia del transformador: F1

7 Resistencia de la línea
CÁLCULO DEL CORTO CIRCUITO Resistencia de la línea RL = r.L Reactancia de la línea XL = X.L TRAFO Impedancia de corto circuito en el punto de falla F1 es : L ( m ) Corriente de corto circuito estimada: F1

8 3) Utilizando las características I²t :
La Energía específica de corto circuito que pueden soportar los cables en función de los Icc.

9 Utilizamos las características I2 t
Icc ( A )

10 Las curvas de Energía especificada para los cables están dadas en función de su aislamiento.
Para seleccionar la protección se tiene que tener en cuenta: Selectividad. Sensibilidad. Confiabilidad . Simplicidad.

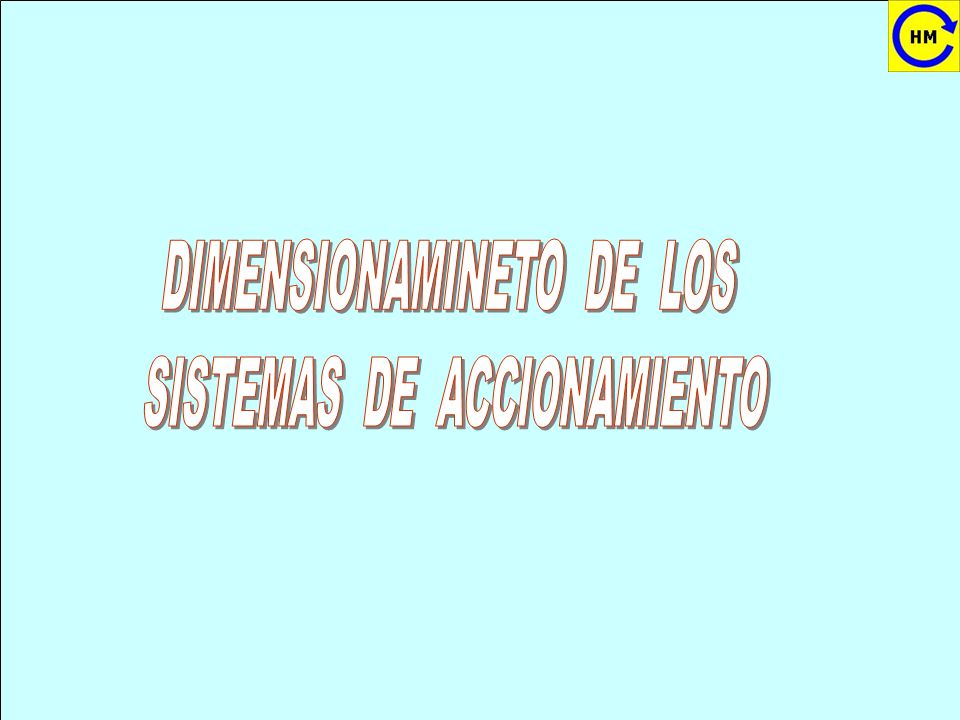

11 DIMENSIONAMINETO DE LOS SISTEMAS DE ACCIONAMIENTO

12 Arranque Directo: Coordinación tipo I
30 HP, 440 Voltios 38 Amp RPM Nota: Los conductores dentro del tablero serán los mismos.

13 Arranque estrella – triangulo : Coordinación tipo I
27.7 18.24 30 HP, 440 Voltios , Hz Rpm In = 38 Amp., If = 22 Amp.

14 Arranque estrella – triangulo : Coordinación tipo I

15 Arranque estrella – triangulo : Coordinación tipo II

16 REPRESENTACION SIMPLIFICADA DE ESTACIONES DE ENTREGA Y SUB ESTACIONES

17 REPRESENTACION SIMPLIFICADA DE ESTACIONES DE ENTREGA Y SUB ESTACIONES

18 COMPORTAMIENTO DEL FACTOR DE SIMULTANEIDAD ( FS ) EN UNA RED ELCTRICA DE DISTRIBUCION

19 COMPORTAMIENTO DEL FACTOR DE SIMULTANEIDAD ( FS ) EN UNA RED ELCTRICA DE DISTRIBUCION

20 EVOLUCION TEMPORAL DEL PROCESO DE DESCONEXION

21 EVOLUCION TEMPORAL DEL PROCESO DE DESCONEXION

22 DIAGRAMA DE ESCALONAMIENTO CON CARACTERISTICAS DE DISPARO DE LOS INTERRUPTORES 1 Y 2.

23 DIAGRAMA DE ESCALONAMIENTO CON CARACTERISTICAS DE DISPARO DE LOS INTERRUPTORES 1 Y 2.

24 ESCALONAMIENTO DE TIEMPO DE VARIOS INTERRUPTORES DE POTENCIA 1, 2 Y 3.

25 ESCALONAMIENTO DE TIEMPO DE VARIOS INTERRUPTORES DE POTENCIA 1, 2 Y 3.

26 COMBINACION DE FUSIBLE E INTERRUPTOR DE POTENCIA

27 COMBINACION DE FUSIBLE E INTERRUPTOR DE POTENCIA

28 SELECTIVIDAD TEMPORAL DE TRES INTERRUPTORESDE POTENCIA EN SERIE

29 SELECTIVIDAD TEMPORAL DE TRES INTERRUPTORESDE POTENCIA EN SERIE

30 SELECTIVIDAD DE INTENSIDADES DE DOS INTERRUPTORES DE POTENCIA EN SERIE PARA DISTINTAS CORRIENTES DE CORTOCIRCUITO DE ALTA INTENSIDAD

31 SELECTIVIDAD DE INTENSIDADES DE DOS INTERRUPTORES DE POTENCIA EN SERIE PARA DISTINTAS CORRIENTES DE CORTOCIRCUITO DE ALTA INTENSIDAD

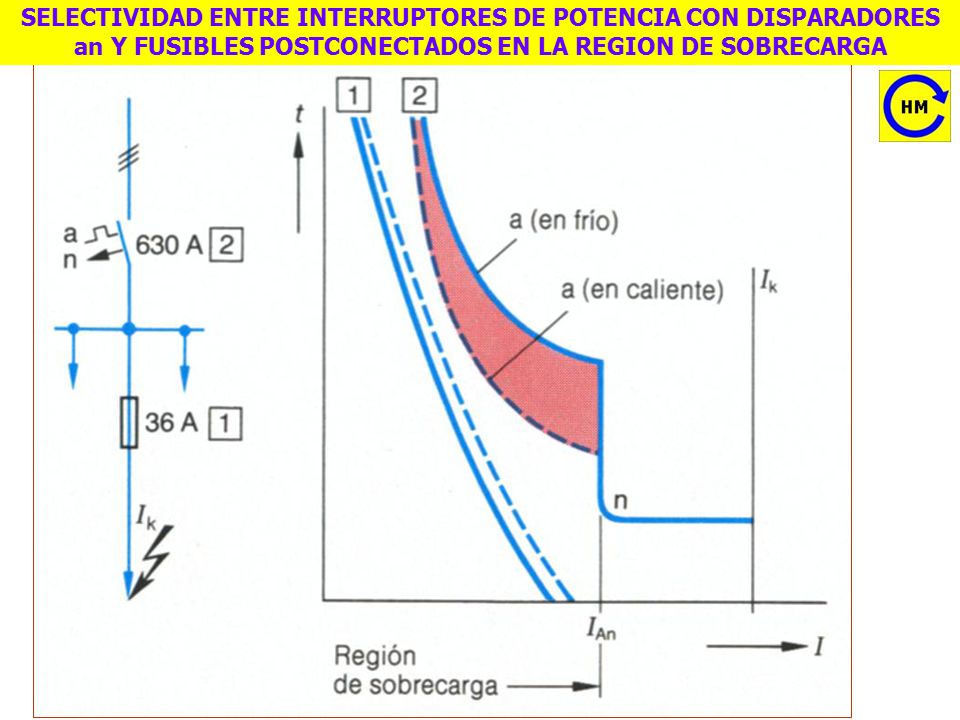

32 SELECTIVIDAD ENTRE INTERRUPTORES DE POTENCIA CON DISPARADORES an Y FUSIBLES POSTCONECTADOS EN LA REGION DE SOBRECARGA

33 SELECTIVIDAD ENTRE INTERRUPTORES DE POTENCIA CON DISPARADORES an Y FUSIBLES POSTCONECTADOS EN LA REGION DE SOBRECARGA

34 SELECTIVIDAD EN CASO DE ALIMENTACION SIMULTANEA DE DOS TRANSFORMADORES DE IGUAL POTENCIA

35 SELECTIVIDAD EN CASO DE ALIMENTACION SIMULTANEA DE DOS TRANSFORMADORES DE IGUAL POTENCIA
