1 Modulo II - Riesgo Eléctrico Básico Prof. Ing. Carlos A. Vergara Baez Capacitación en Seguridad Ocupacional

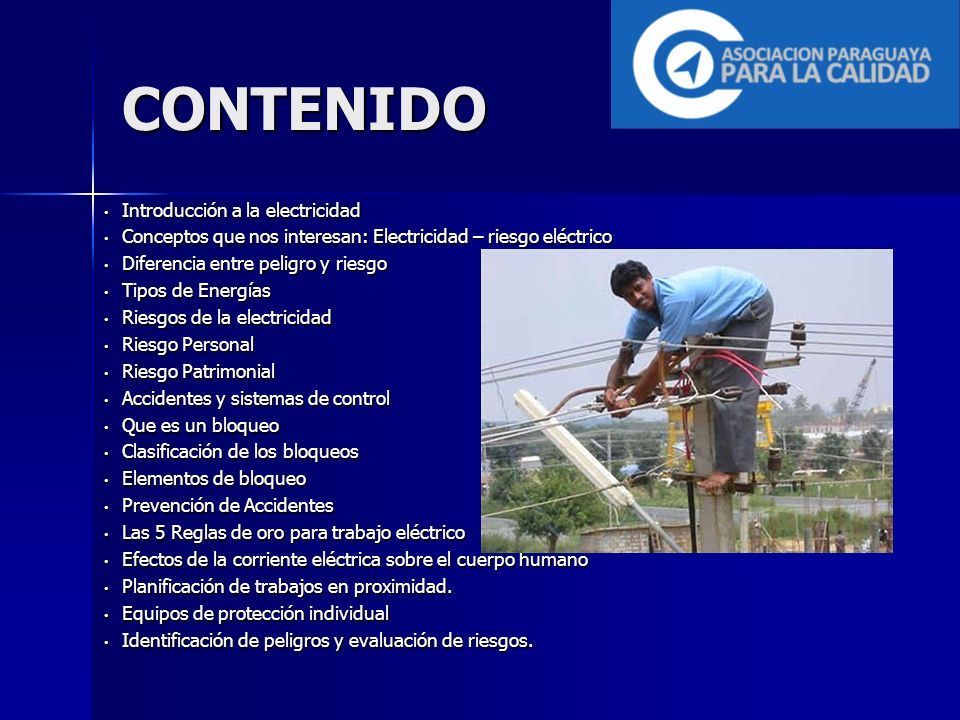

2 CONTENIDO Introducción a la electricidad Introducción a la electricidad Conceptos que nos interesan: Electricidad – riesgo eléctrico Conceptos que nos interesan: Electricidad – riesgo eléctrico Diferencia entre peligro y riesgo Diferencia entre peligro y riesgo Tipos de Energías Tipos de Energías Riesgos de la electricidad Riesgos de la electricidad Riesgo Personal Riesgo Personal Riesgo Patrimonial Riesgo Patrimonial Accidentes y sistemas de control Accidentes y sistemas de control Que es un bloqueo Que es un bloqueo Clasificación de los bloqueos Clasificación de los bloqueos Elementos de bloqueo Elementos de bloqueo Prevención de Accidentes Prevención de Accidentes Las 5 Reglas de oro para trabajo eléctrico Las 5 Reglas de oro para trabajo eléctrico Efectos de la corriente eléctrica sobre el cuerpo humano Efectos de la corriente eléctrica sobre el cuerpo humano Planificación de trabajos en proximidad. Planificación de trabajos en proximidad. Equipos de protección individual Equipos de protección individual Identificación de peligros y evaluación de riesgos. Identificación de peligros y evaluación de riesgos.

3

4 Tópicos sobre electricidad Que es la electricidad Que es la electricidad Que es sistema eléctrico de potencia Que es sistema eléctrico de potencia Materiales conductores y aislantes Materiales conductores y aislantes Tipos de corriente eléctrica Tipos de corriente eléctrica Ley de ohm Ley de ohm Tipos de circuitos eléctricos. Tipos de circuitos eléctricos. Instrumentos de medición: multímetro y pinzas amperometricas. Instrumentos de medición: multímetro y pinzas amperometricas.

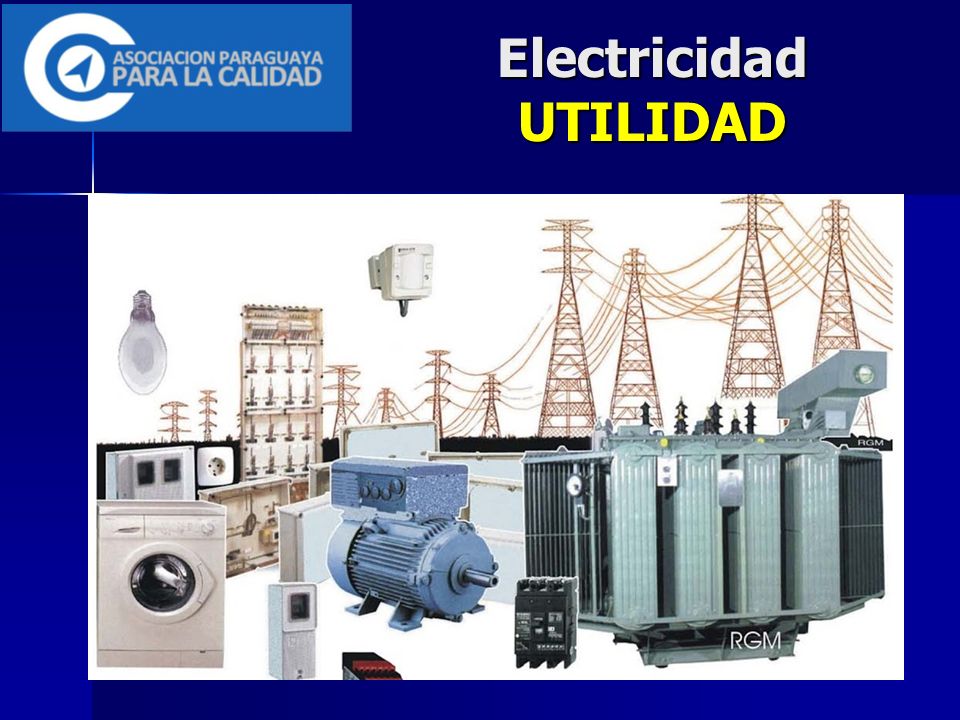

5 Electricidad UTILIDAD

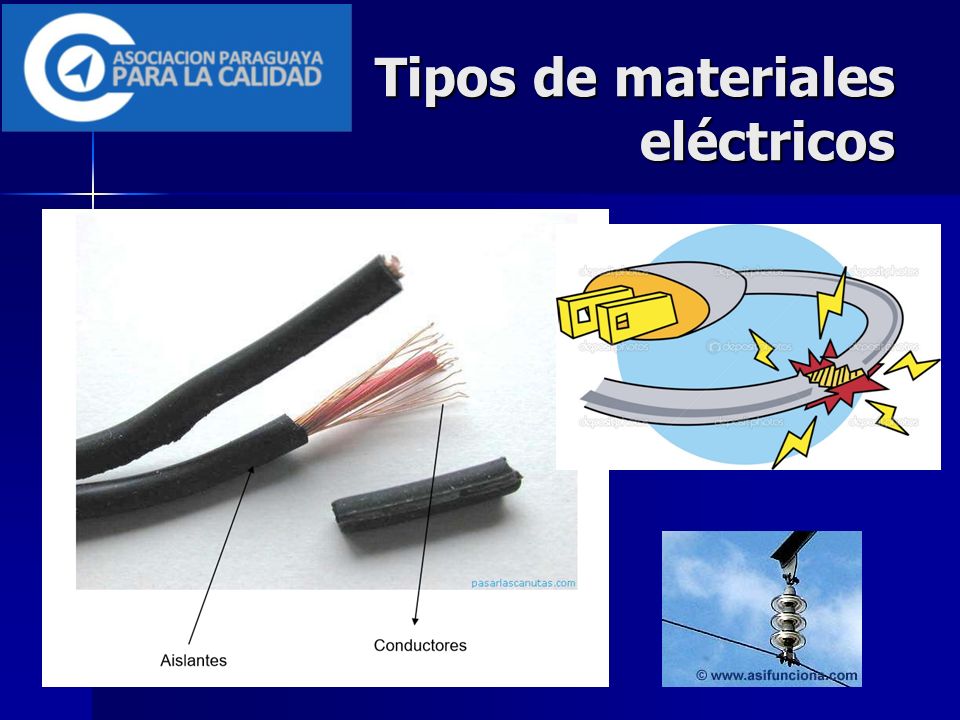

6 Tipos de materiales eléctricos

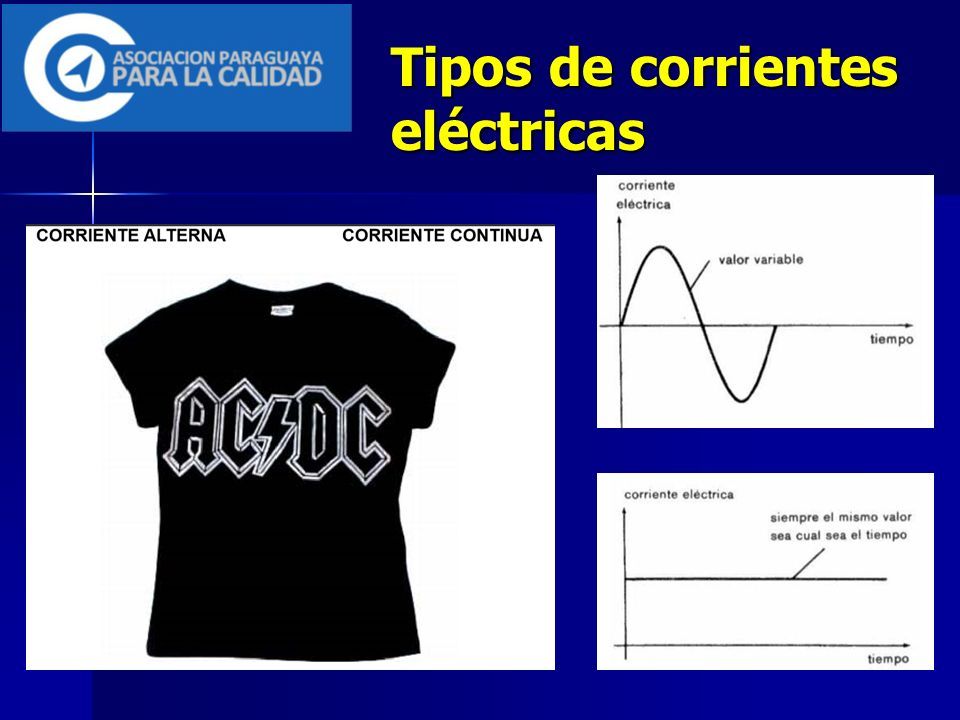

7 Tipos de corrientes eléctricas

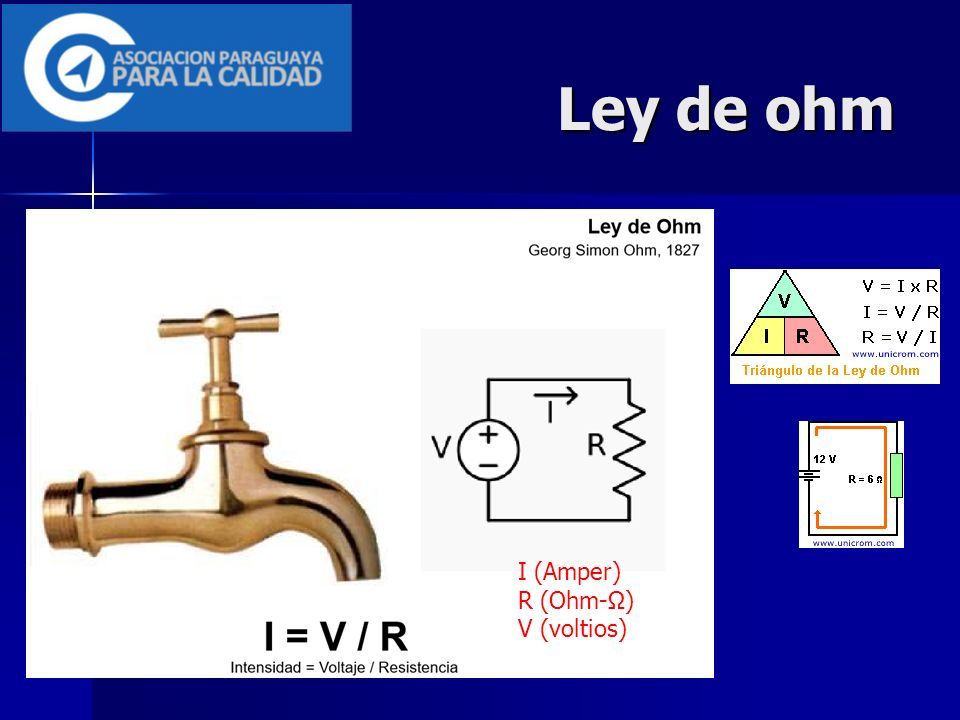

8 Ley de ohm I (Amper) R (Ohm-Ω) V (voltios)

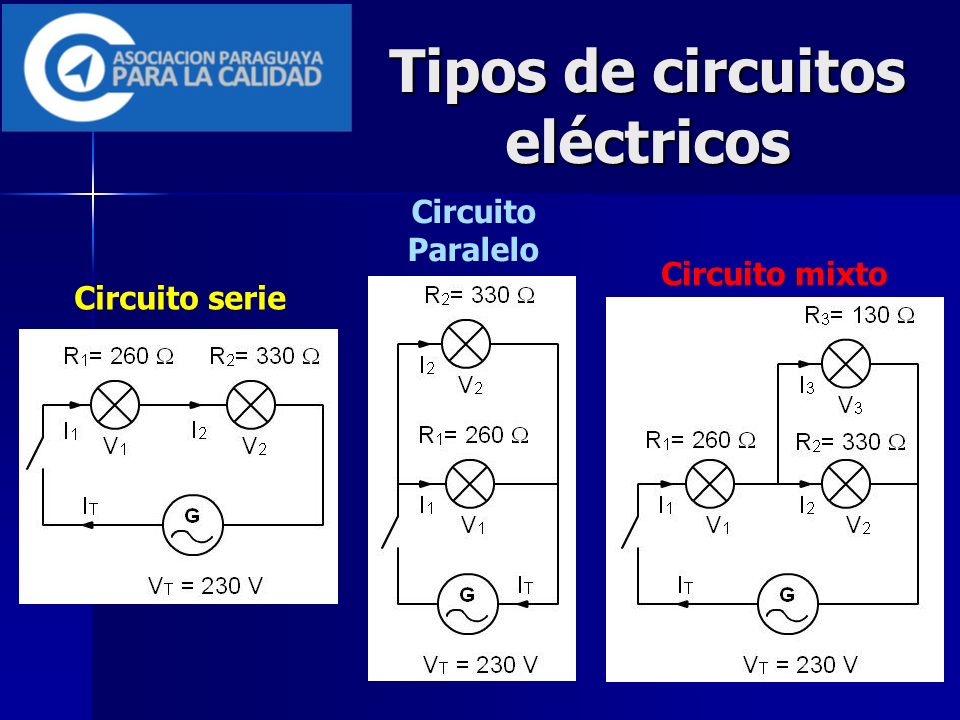

9 Tipos de circuitos eléctricos Circuito serie Circuito Paralelo Circuito mixto

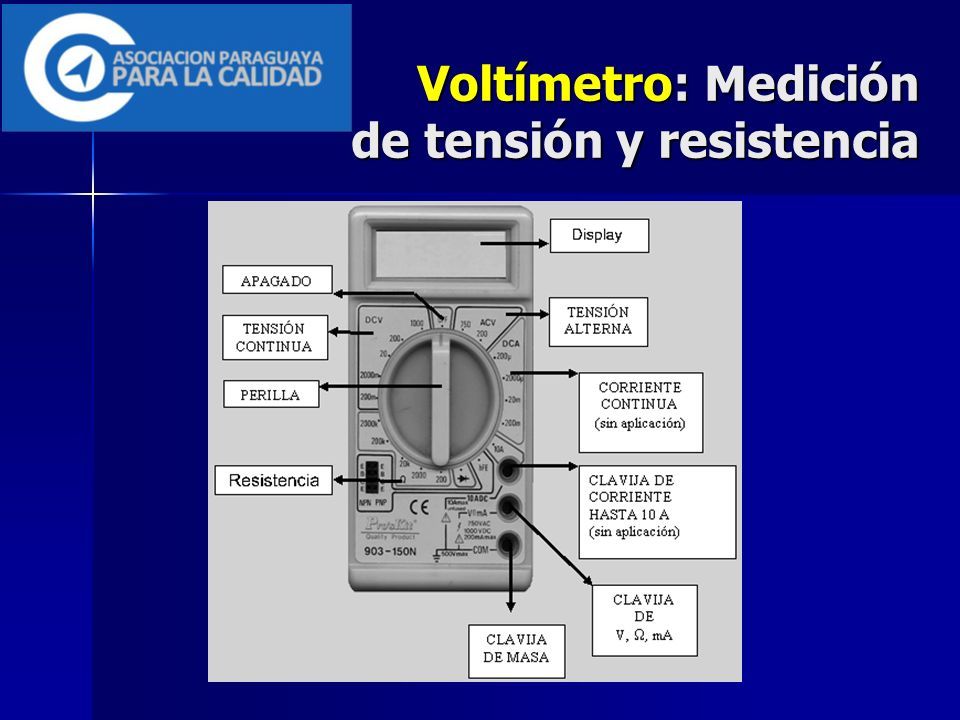

10 Voltímetro: Medición de tensión y resistencia

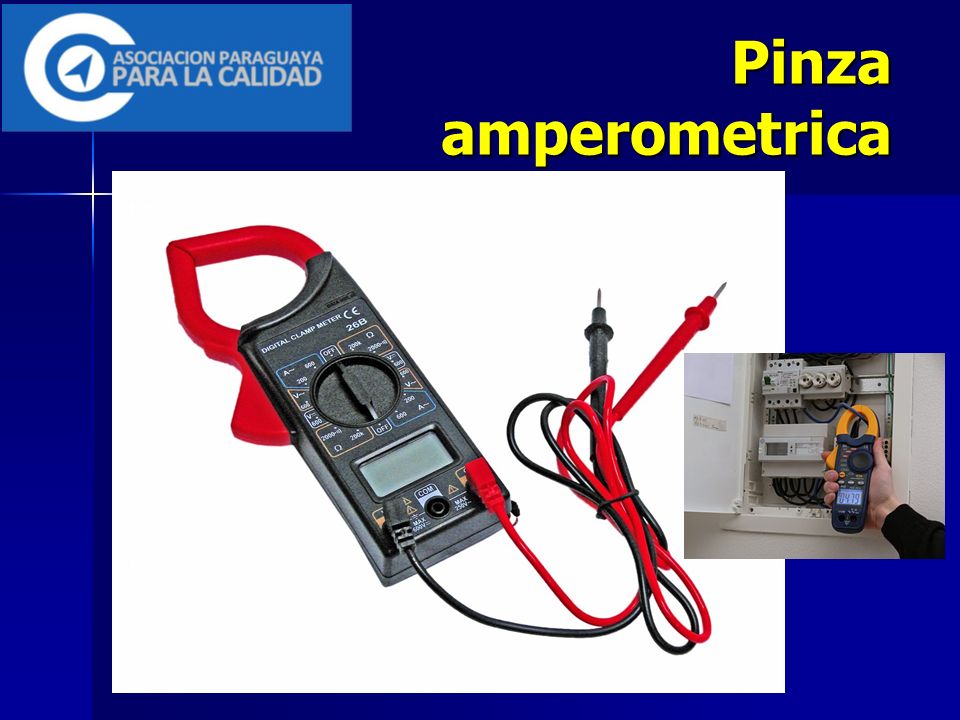

11 Pinza amperometrica

12

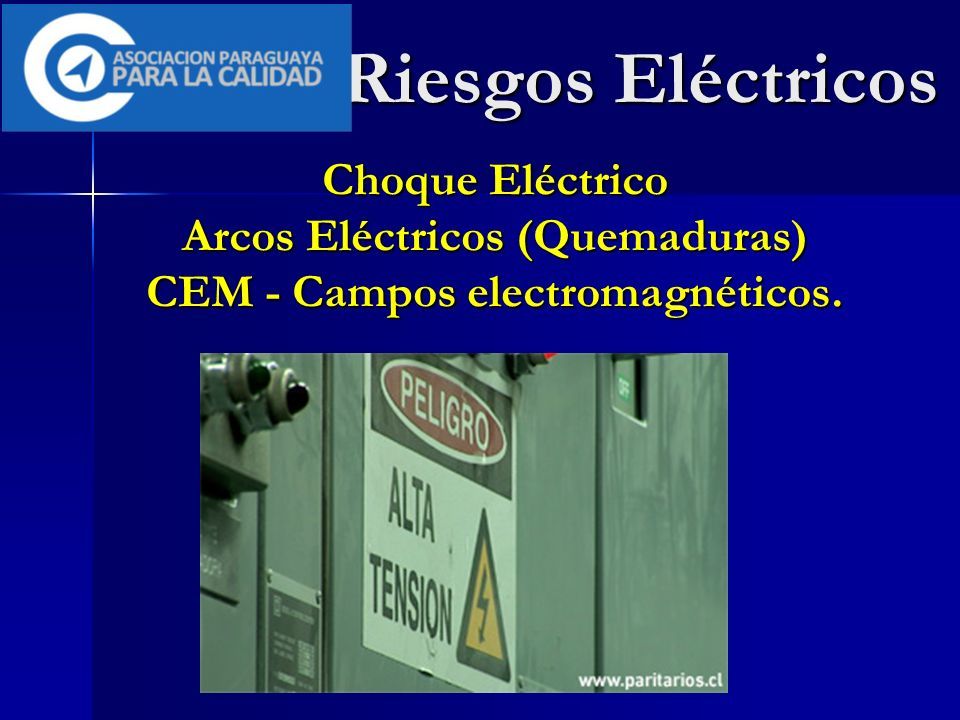

13 Riesgos Eléctricos Choque Eléctrico Arcos Eléctricos (Quemaduras) CEM - Campos electromagnéticos.

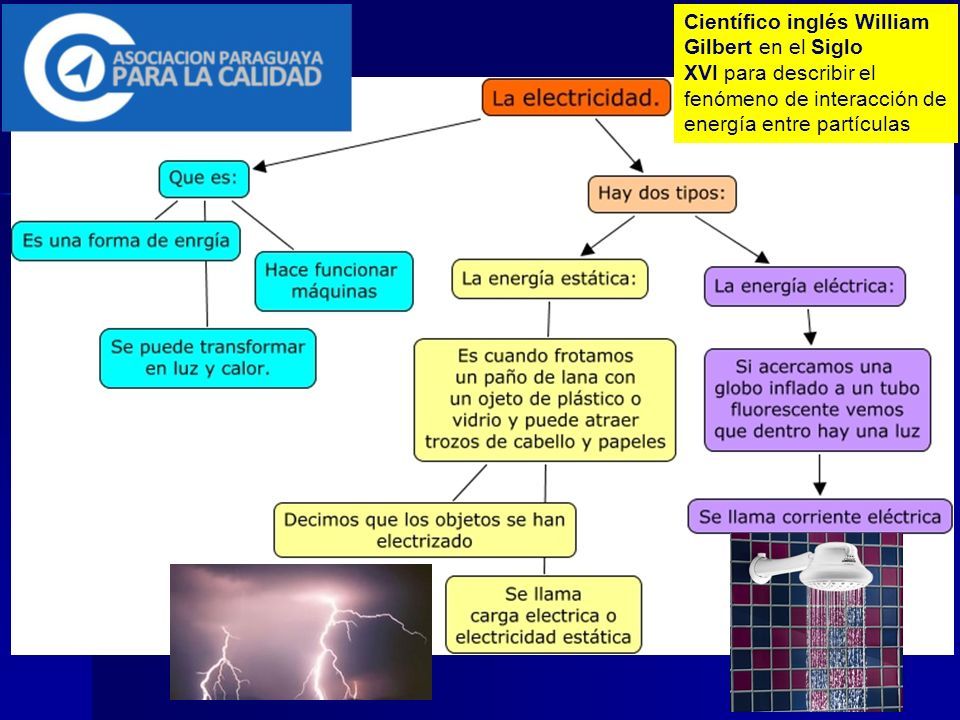

14 Científico inglés William Gilbert en el Siglo XVI para describir el fenómeno de interacción de energía entre partículas

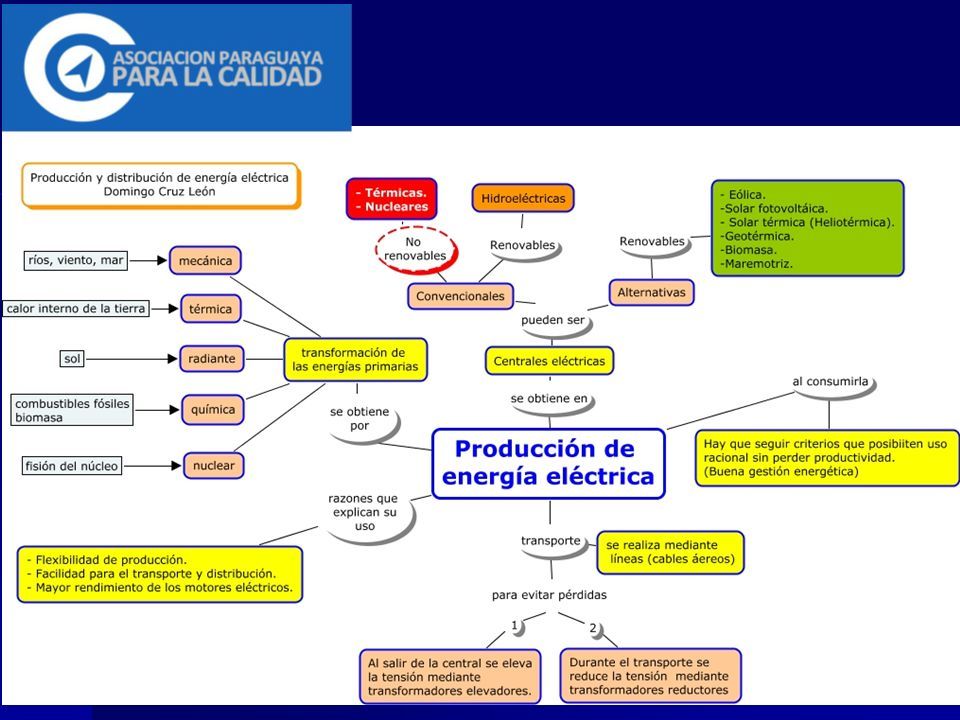

15

16 SEP - Sistema Eléctrico de Potencia GENERACION TRANSMISION DISTRIBUCION

17

18 ¿Qué es Peligro? Es una fuente, situación o acto con potencial de daño en términos de lesión y/o enfermedad. Según OHSAS 18001

19 ¿Qué es Riesgo? Combinación de la probabilidad y la(s) consecuencia(s) que ocurra un evento peligroso específico. R=CxP Según OHSAS 18001

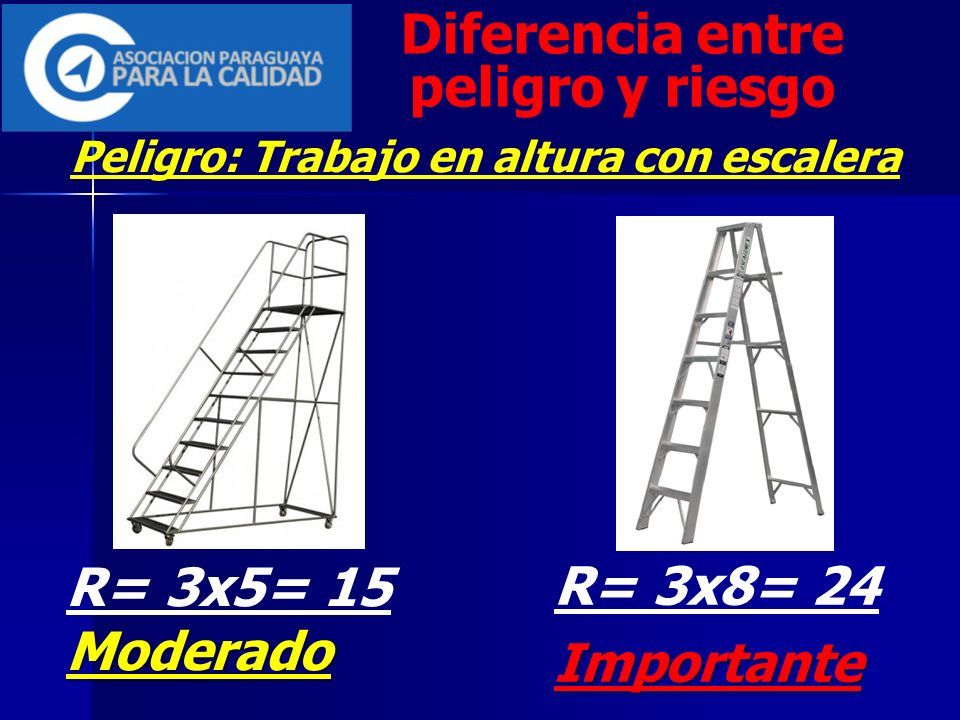

20 Diferencia entre peligro y riesgo R= 3x8= 24Importante Moderado R= 3x5= 15 Moderado Peligro: Trabajo en altura con escalera

21

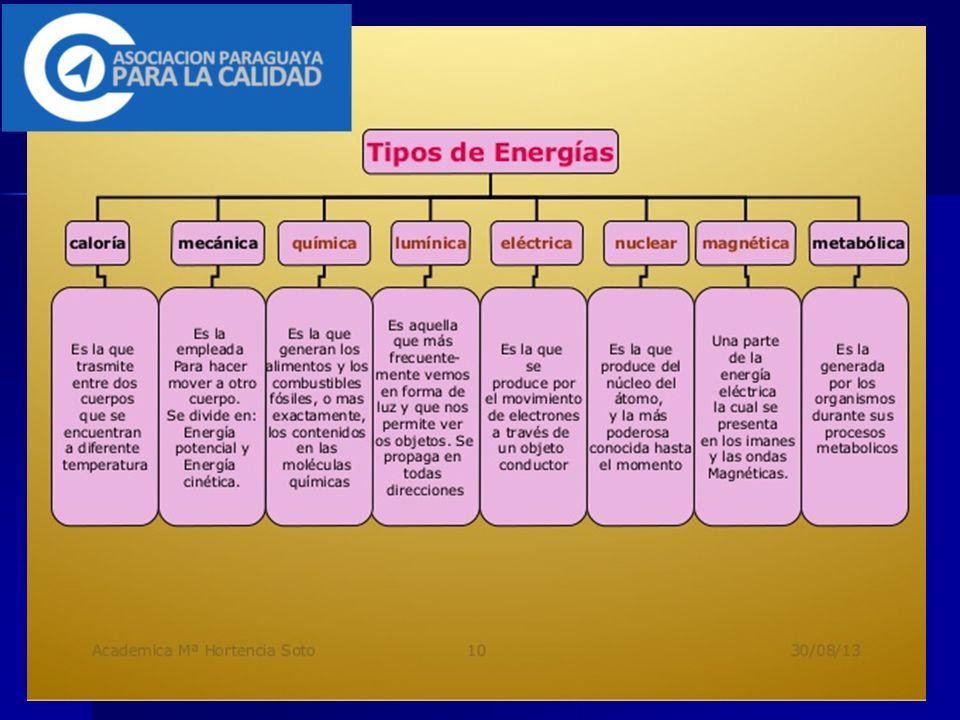

22

23

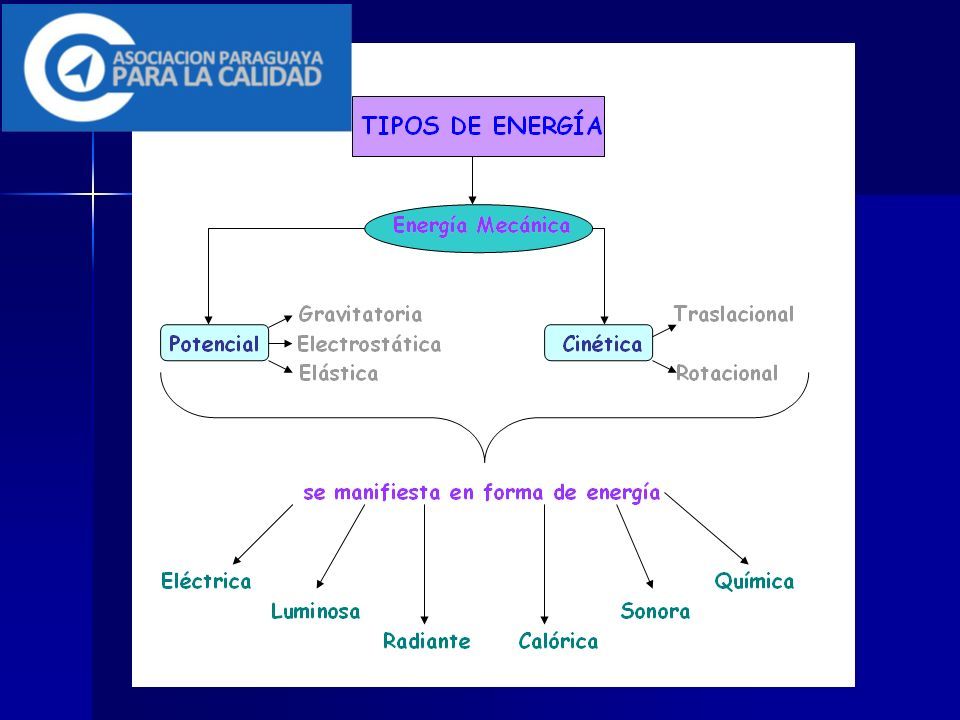

24

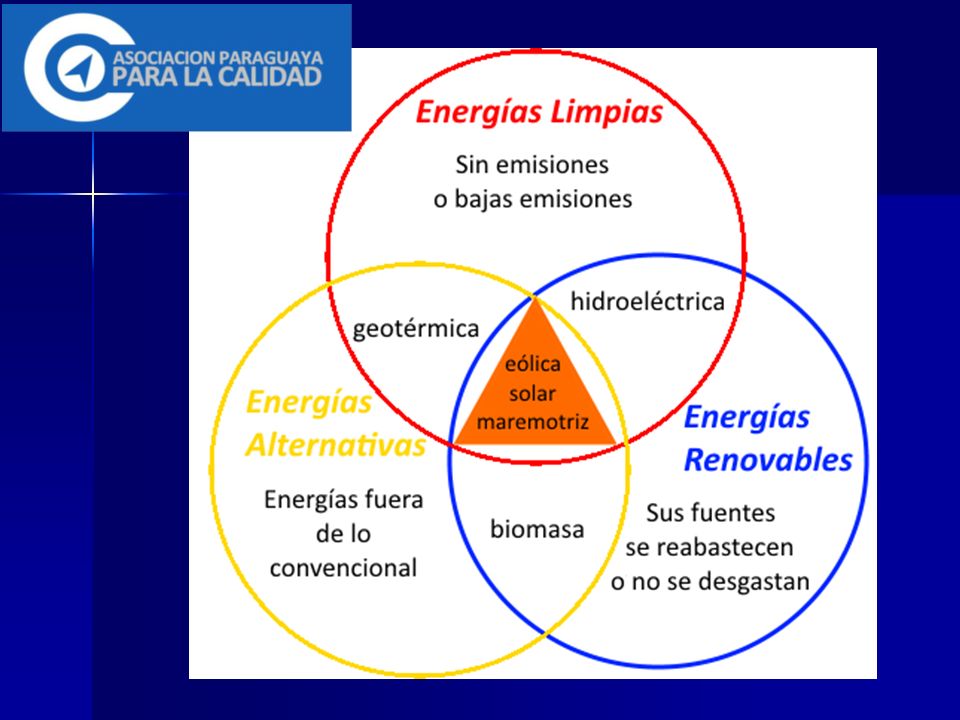

25

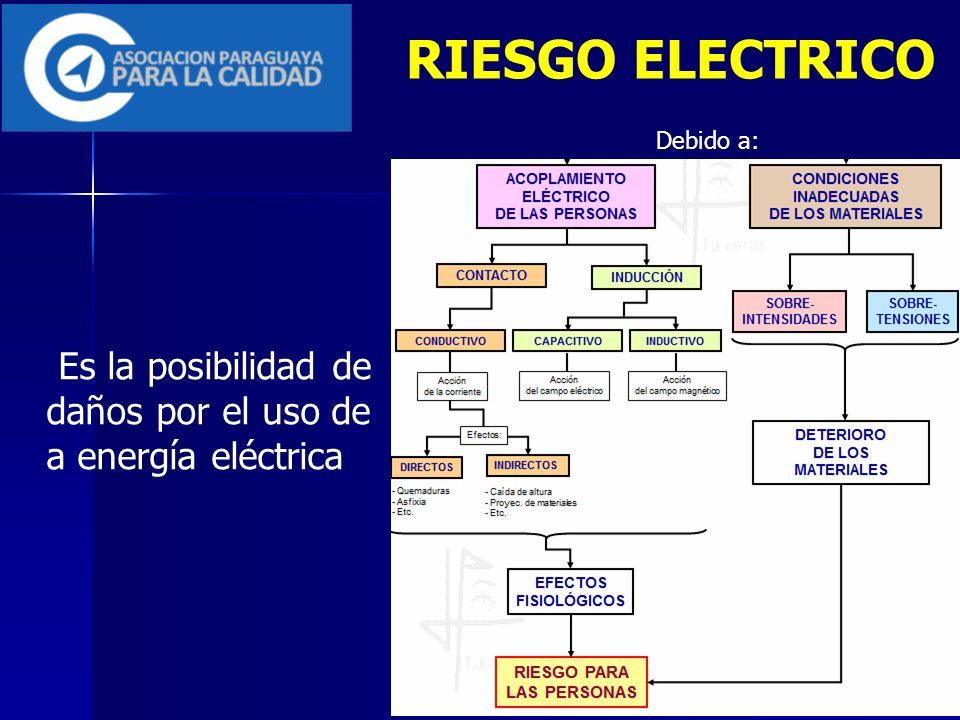

26 Es la posibilidad de daños por el uso de a energía eléctrica RIESGO ELECTRICO Debido a:

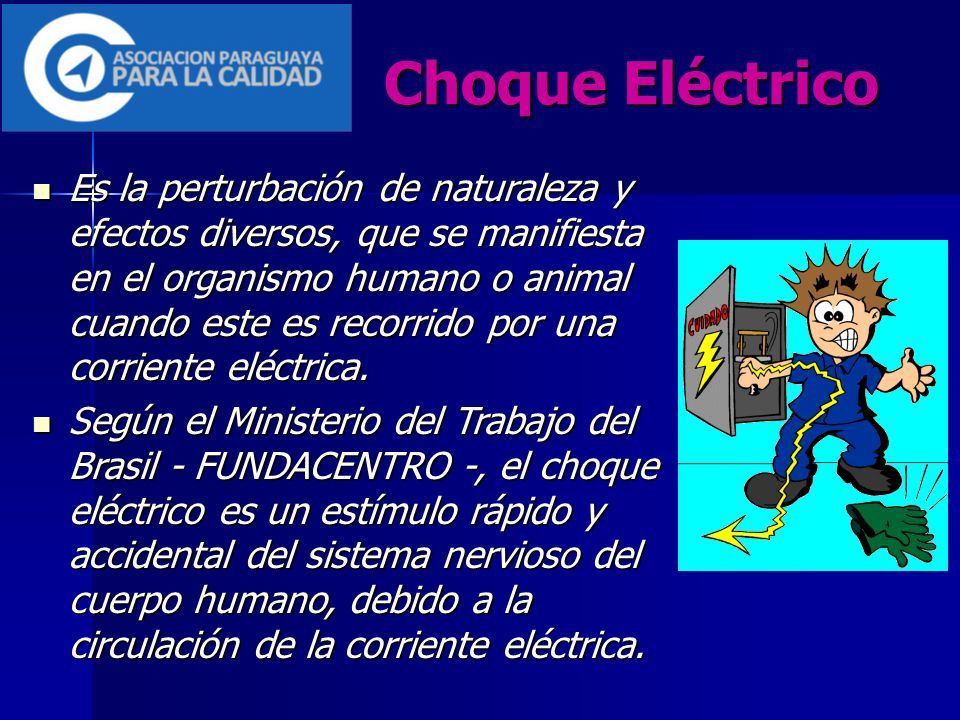

27 Choque Eléctrico Es la perturbación de naturaleza y efectos diversos, que se manifiesta en el organismo humano o animal cuando este es recorrido por una corriente eléctrica. Es la perturbación de naturaleza y efectos diversos, que se manifiesta en el organismo humano o animal cuando este es recorrido por una corriente eléctrica. Según el Ministerio del Trabajo del Brasil - FUNDACENTRO -, el choque eléctrico es un estímulo rápido y accidental del sistema nervioso del cuerpo humano, debido a la circulación de la corriente eléctrica. Según el Ministerio del Trabajo del Brasil - FUNDACENTRO -, el choque eléctrico es un estímulo rápido y accidental del sistema nervioso del cuerpo humano, debido a la circulación de la corriente eléctrica.

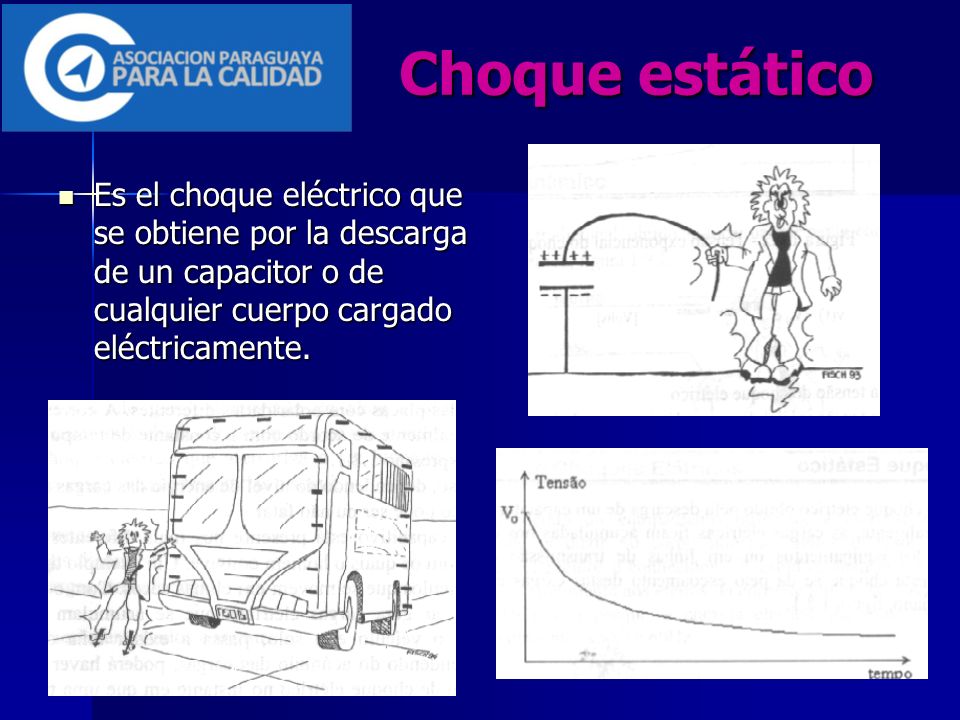

28 Choque estático Es el choque eléctrico que se obtiene por la descarga de un capacitor o de cualquier cuerpo cargado eléctricamente. Es el choque eléctrico que se obtiene por la descarga de un capacitor o de cualquier cuerpo cargado eléctricamente.

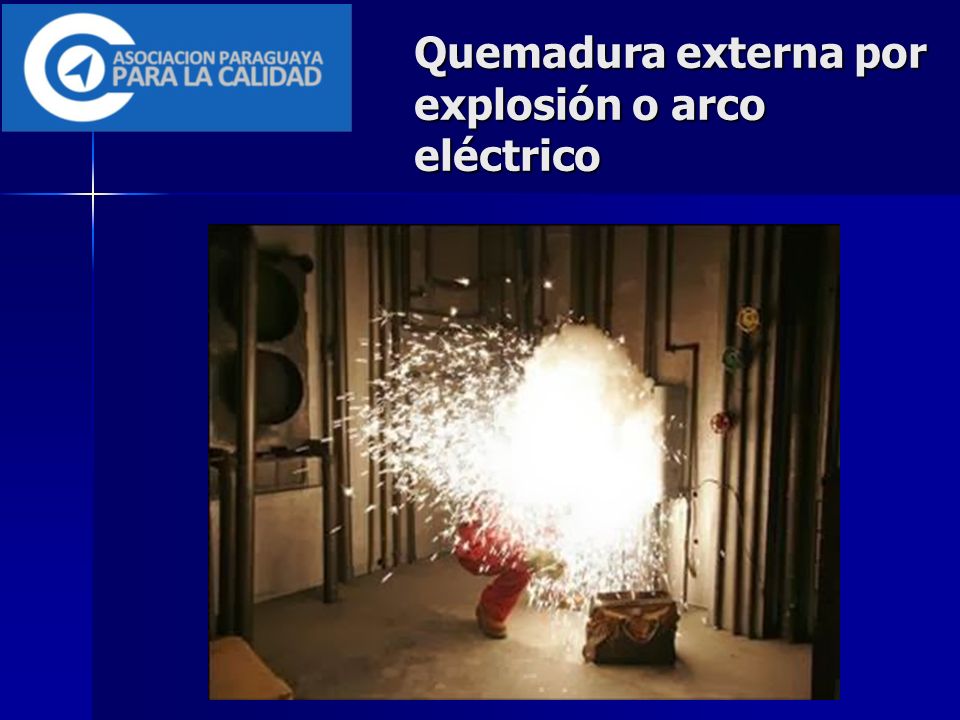

29 Quemadura externa por explosión o arco eléctrico

30 Descargas atmosféricas En la antigüedad los rayos eran considerados como castigo de los dioses, hasta que en 1752 el norteamericano Benjamín Franklin descubrió que el rayo no es ni más ni menos que una descarga eléctrica. En la antigüedad los rayos eran considerados como castigo de los dioses, hasta que en 1752 el norteamericano Benjamín Franklin descubrió que el rayo no es ni más ni menos que una descarga eléctrica.

31

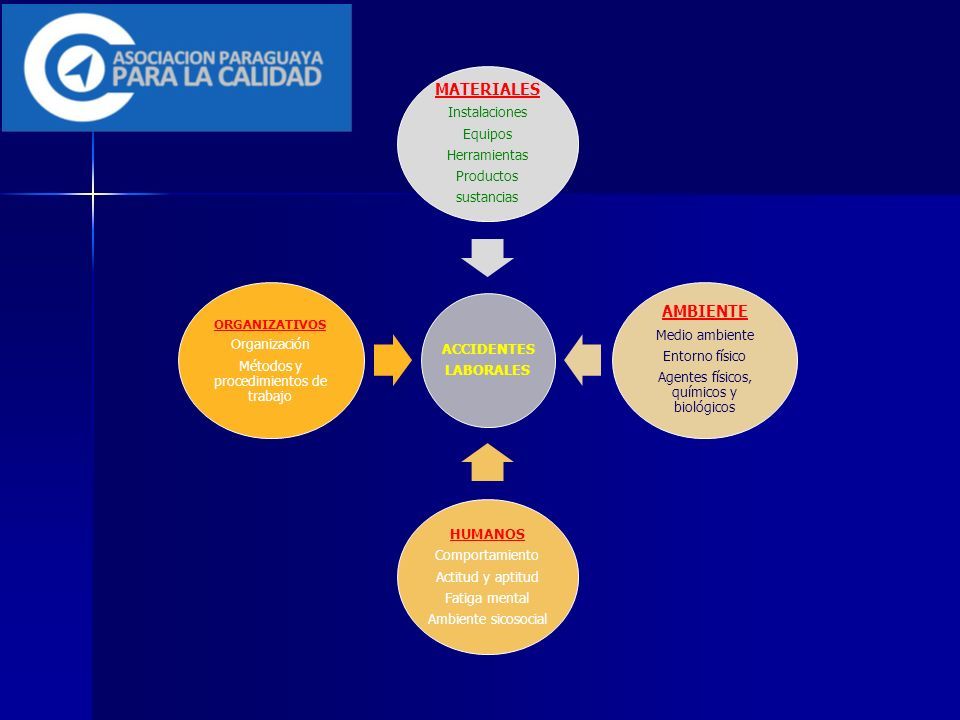

32 ACCIDENTES LABORALES MATERIALES Instalaciones Equipos Herramientas Productos sustancias AMBIENTE Medio ambiente Entorno físico Agentes físicos, químicos y biológicos HUMANOS Comportamiento Actitud y aptitud Fatiga mental Ambiente sicosocial ORGANIZATIVOS Organización Métodos y procedimientos de trabajo

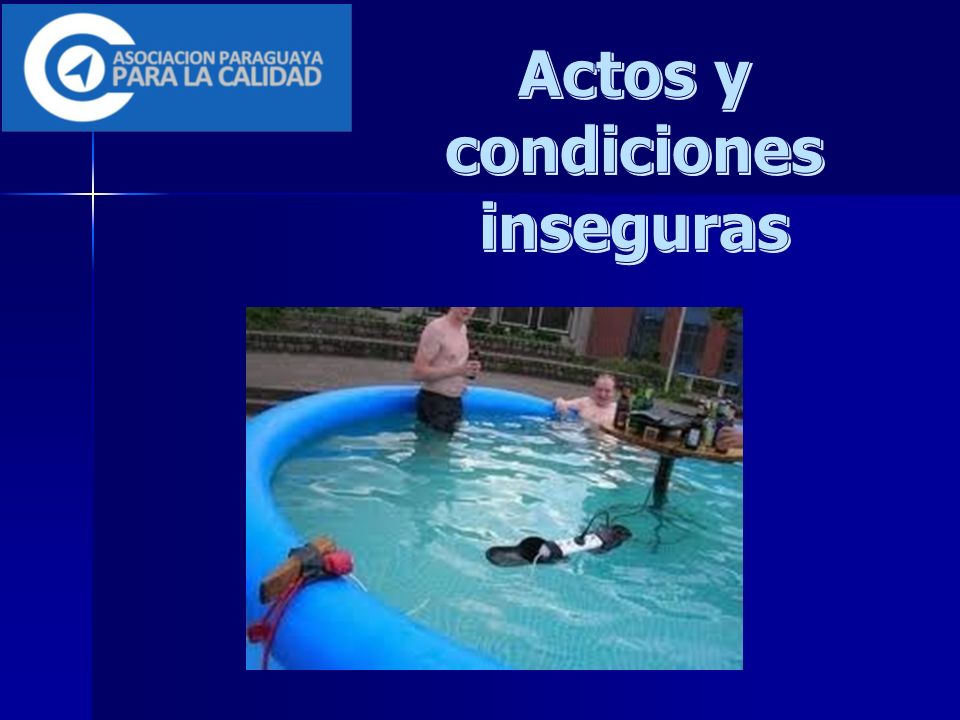

33

34 Actos y Condiciones Inseguras Actos inseguros: relacionado con el trabajador. Condición Insegura: relacionado al ambiente laboral. Causas de los accidentes laborales

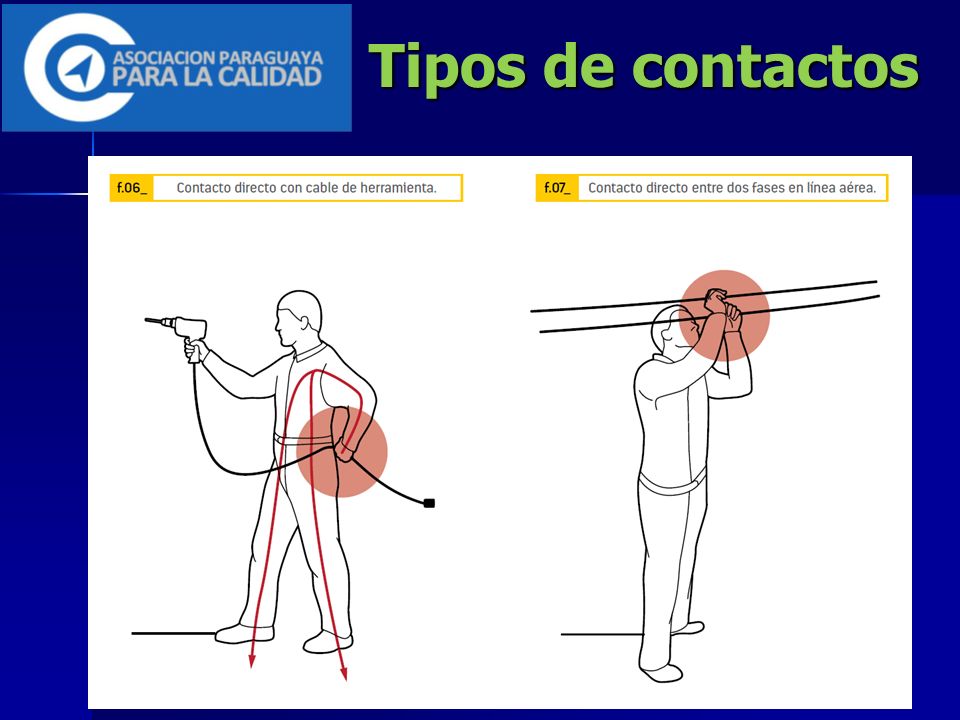

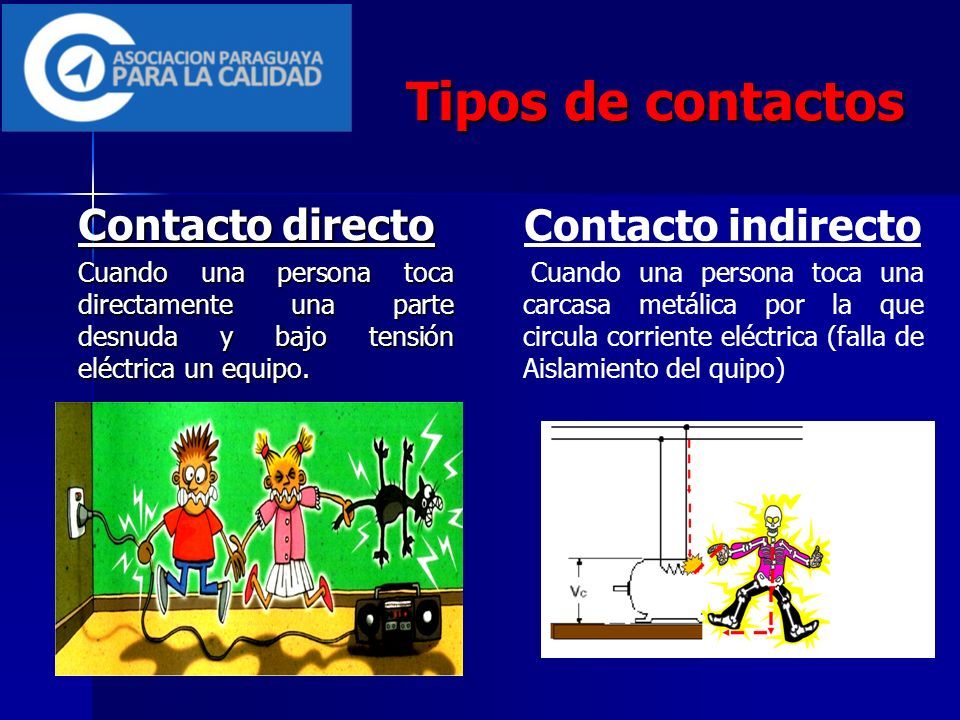

35 Tipos de contactos Contacto directo Cuando una persona toca directamente una parte desnuda y bajo tensión eléctrica un equipo. Contacto indirecto Cuando una persona toca una carcasa metálica por la que circula corriente eléctrica (falla de Aislamiento del quipo)

36 Tipos de contactos

37 Aprender de los errores. Evitar repeticiones. Investigación de accidentes e incidentes

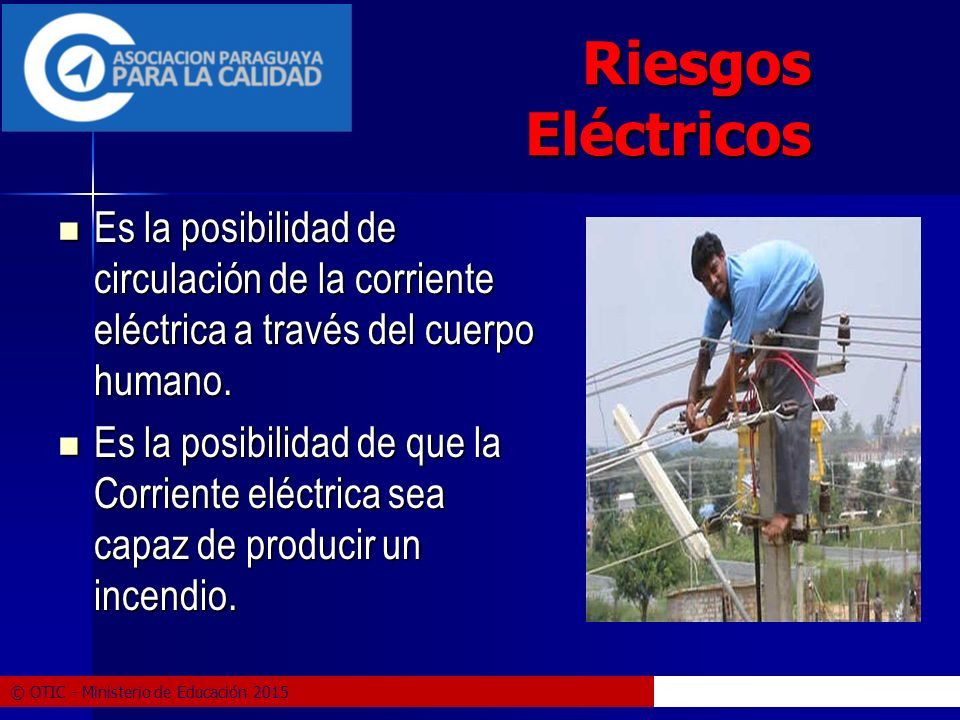

38 Riesgos Eléctricos Es la posibilidad de circulación de la corriente eléctrica a través del cuerpo humano. Es la posibilidad de circulación de la corriente eléctrica a través del cuerpo humano. Es la posibilidad de que la Corriente eléctrica sea capaz de producir un incendio. Es la posibilidad de que la Corriente eléctrica sea capaz de producir un incendio. © OTIC - Ministerio de Educación 2015 Diapositiva 24

39

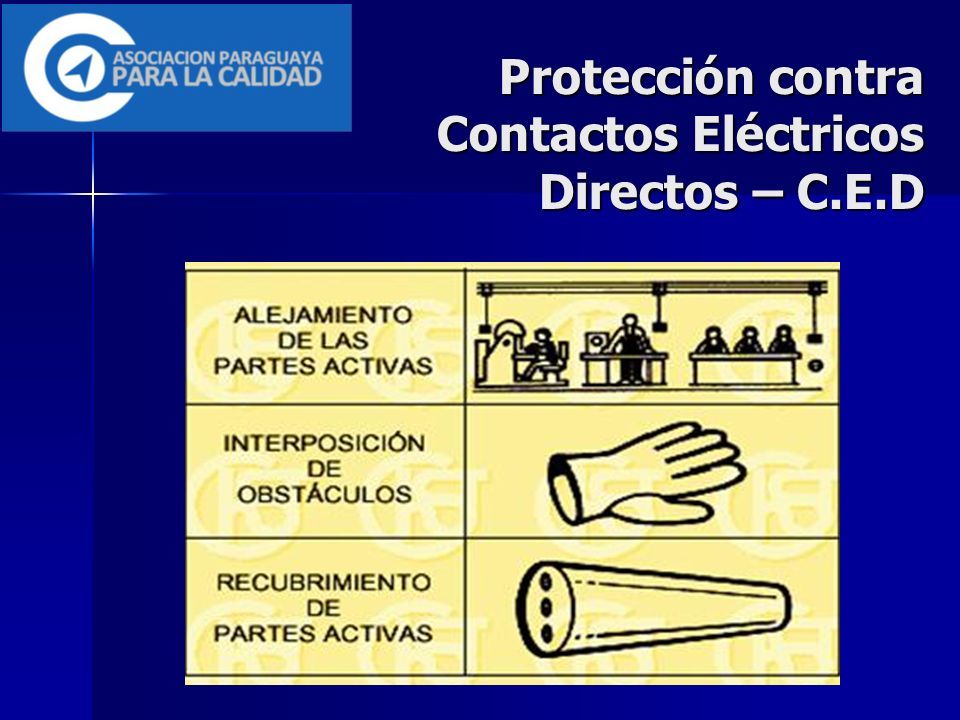

40 Protección contra Contactos Eléctricos Directos – C.E.D

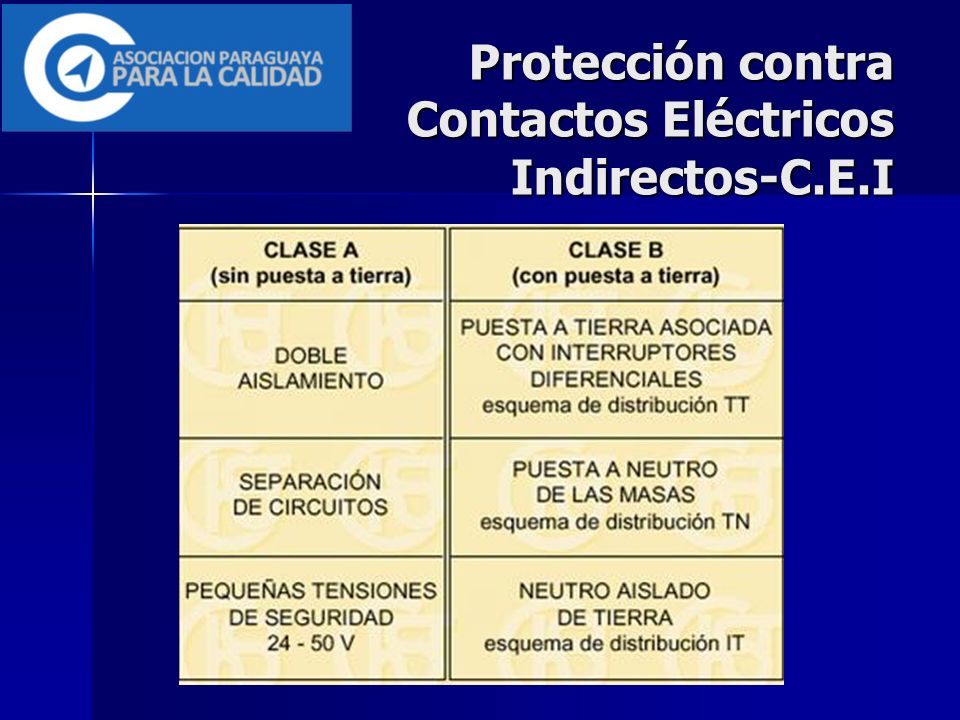

41 Protección contra Contactos Eléctricos Indirectos-C.E.I

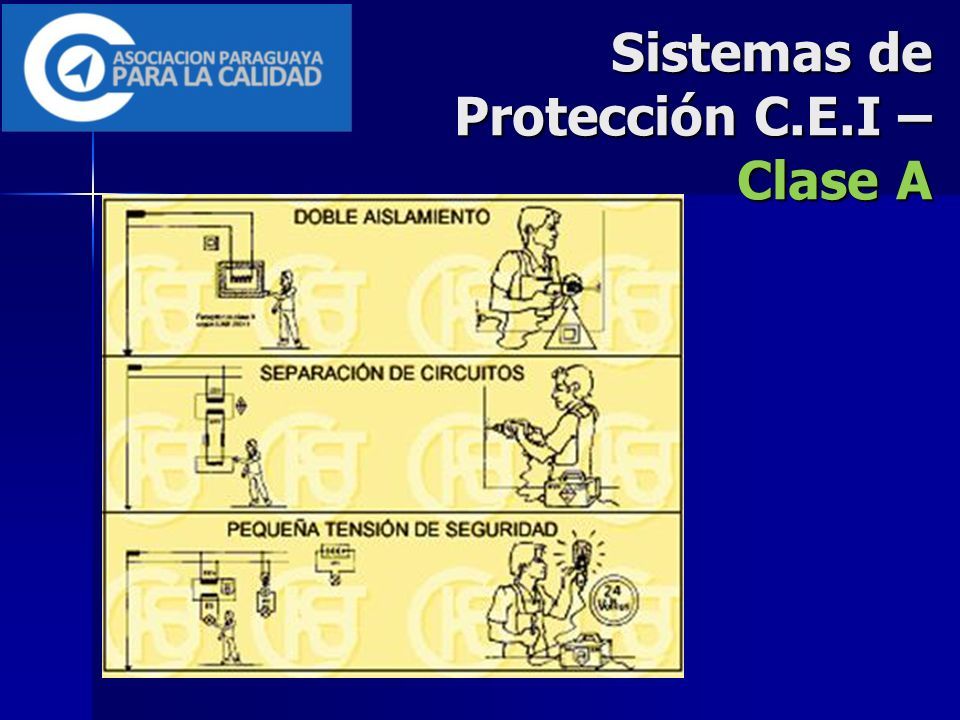

42 Sistemas de Protección C.E.I – Clase A

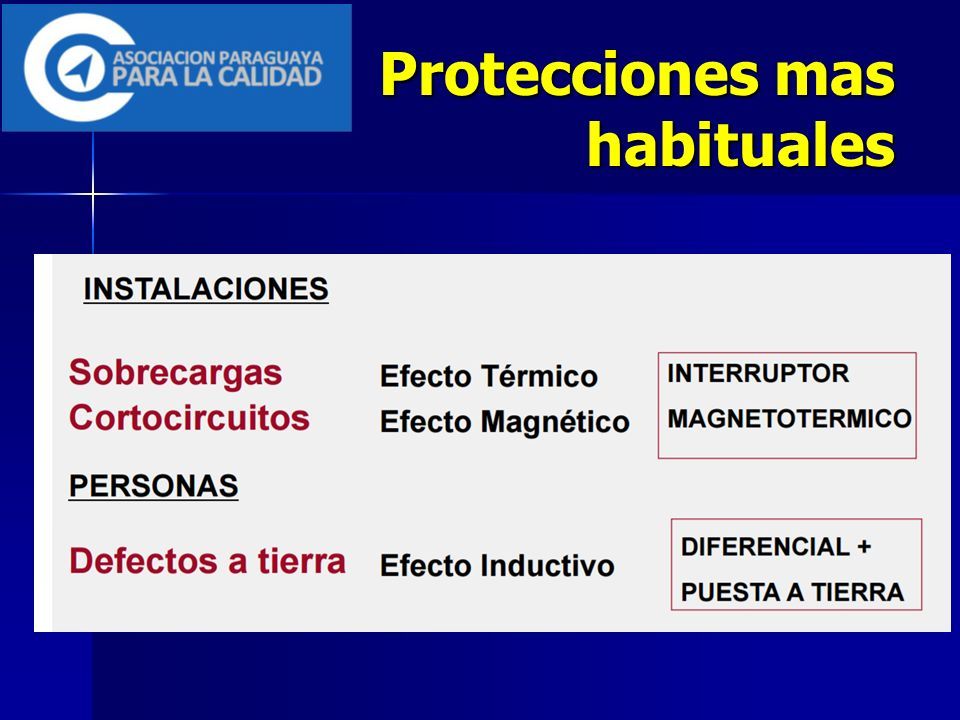

43 Protecciones mas habituales

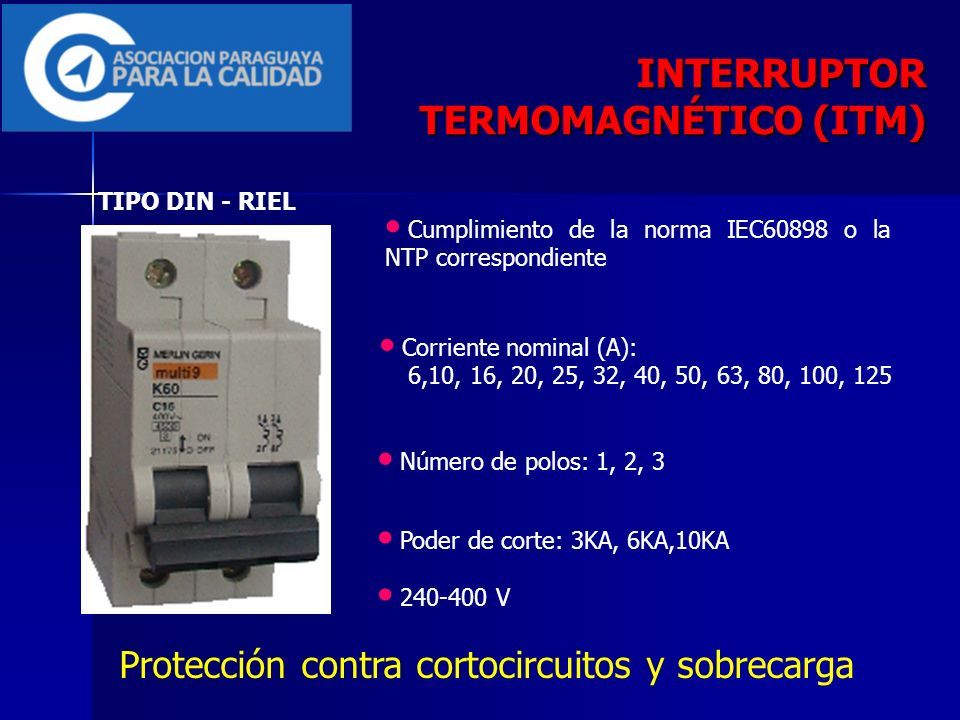

44 INTERRUPTOR TERMOMAGNÉTICO (ITM) Corriente nominal (A): 6,10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Número de polos: 1, 2, 3 Poder de corte: 3KA, 6KA,10KA 240-400 V Cumplimiento de la norma IEC60898 o la NTP correspondiente TIPO DIN - RIEL Protección contra cortocircuitos y sobrecarga

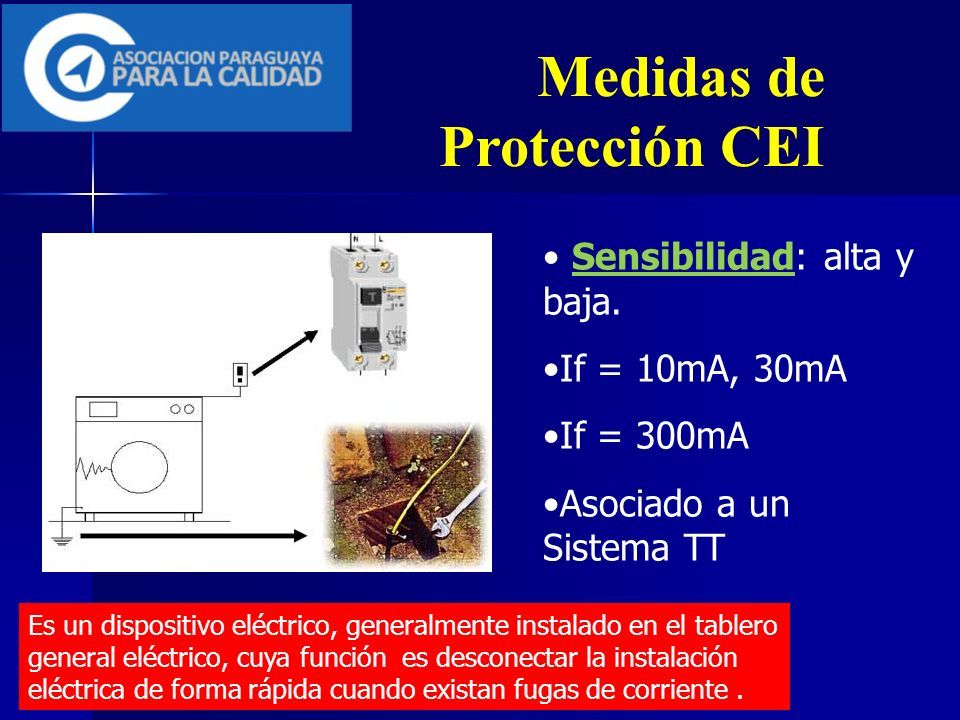

45 Medidas de Protección CEI Sensibilidad: alta y baja. If = 10mA, 30mA If = 300mA Asociado a un Sistema TT Es un dispositivo eléctrico, generalmente instalado en el tablero general eléctrico, cuya función es desconectar la instalación eléctrica de forma rápida cuando existan fugas de corriente.

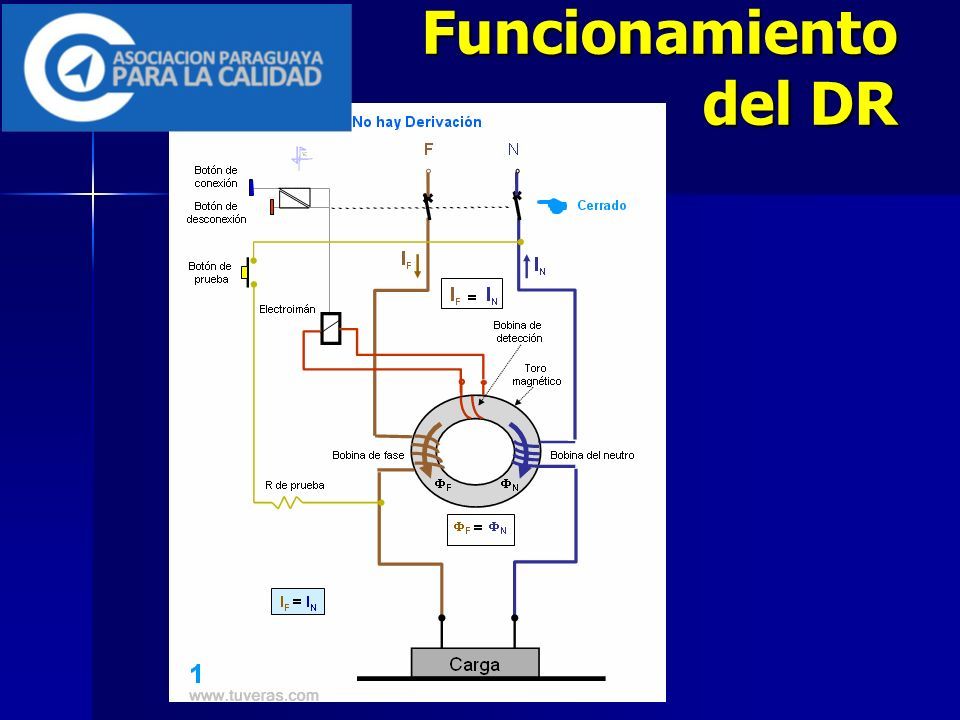

46 Funcionamiento del DR

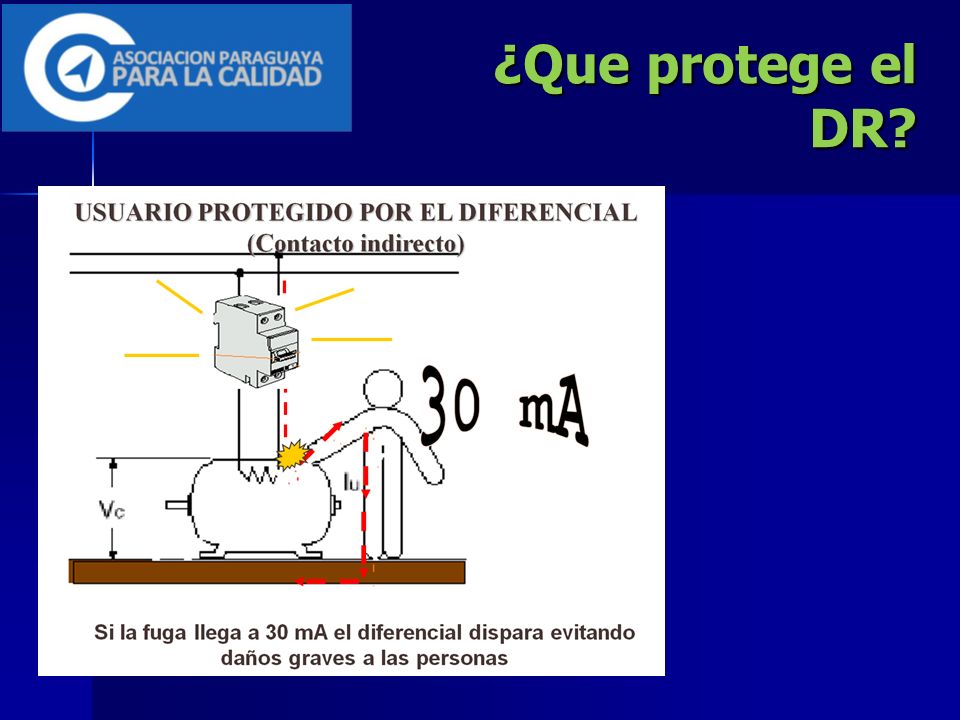

47 = ¿Que protege el DR?

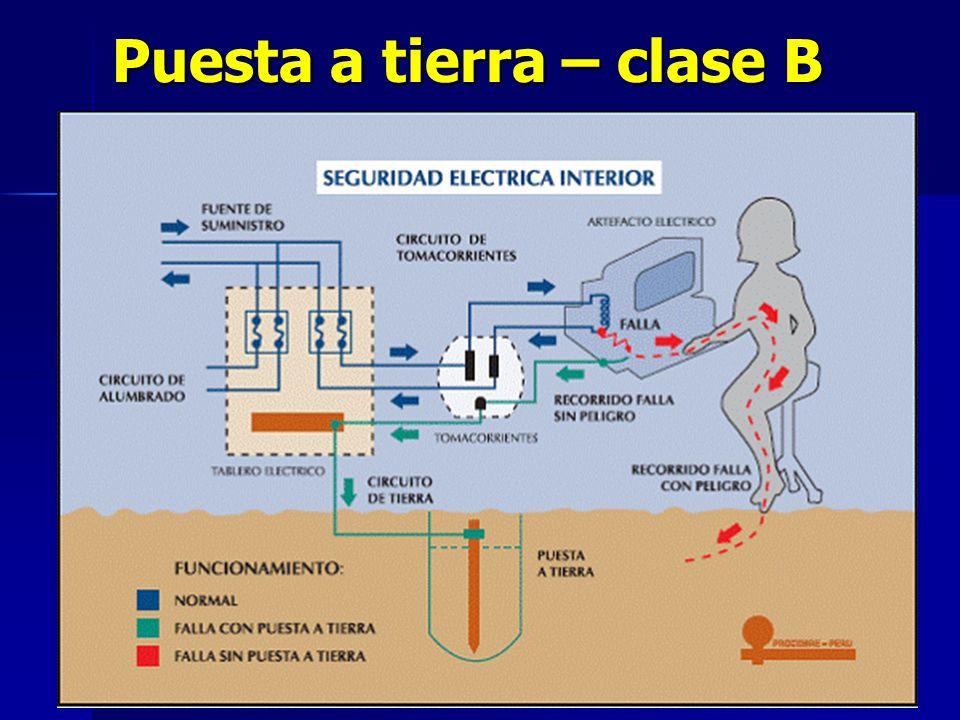

48 Puesta a tierra – clase B

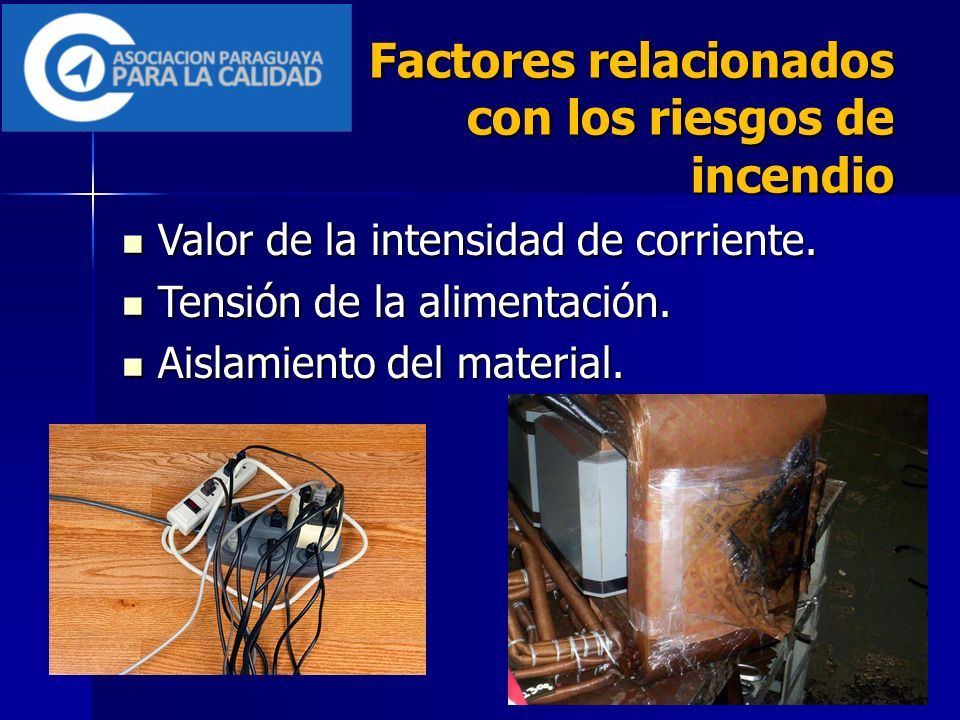

49 Factores relacionados con los riesgos de incendio Valor de la intensidad de corriente. Valor de la intensidad de corriente. Tensión de la alimentación. Tensión de la alimentación. Aislamiento del material. Aislamiento del material.

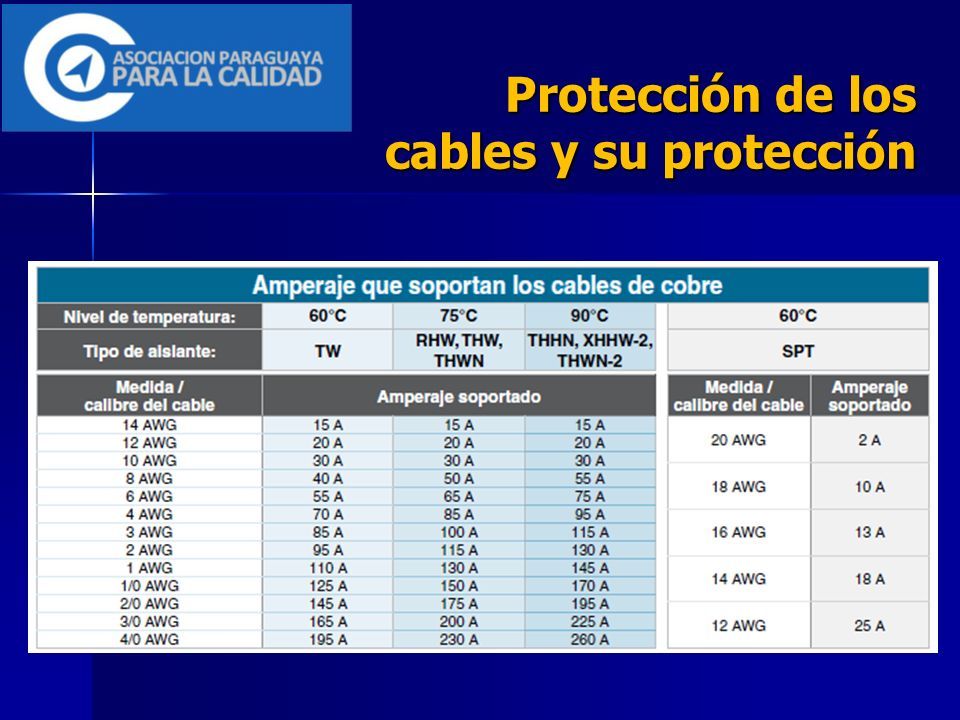

50 Protección de los cables y su protección

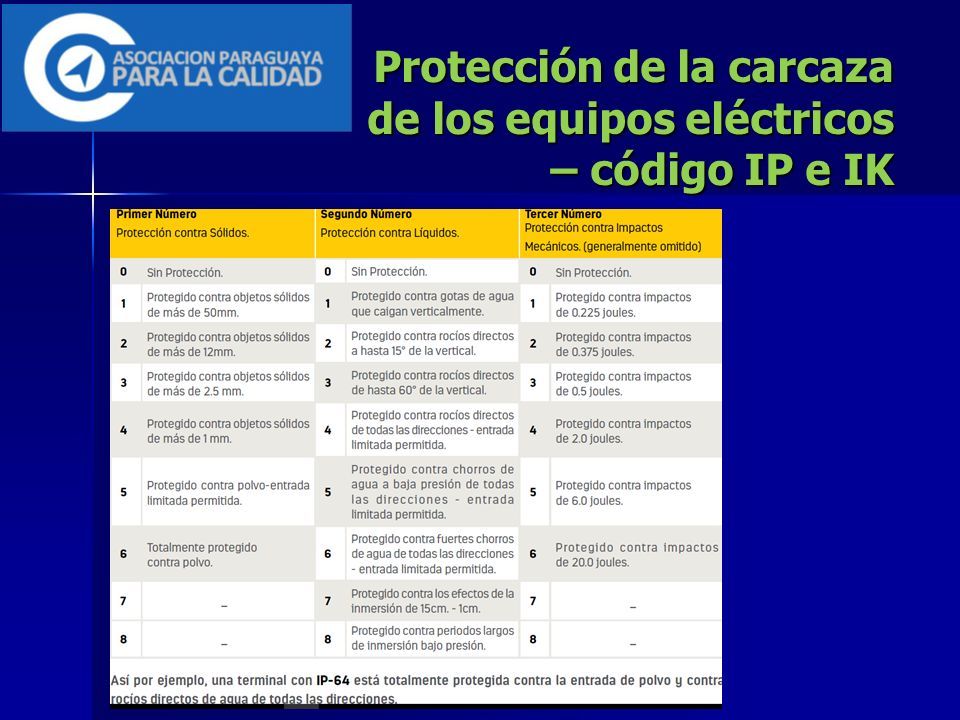

51 Protección de la carcaza de los equipos eléctricos – código IP e IK

52

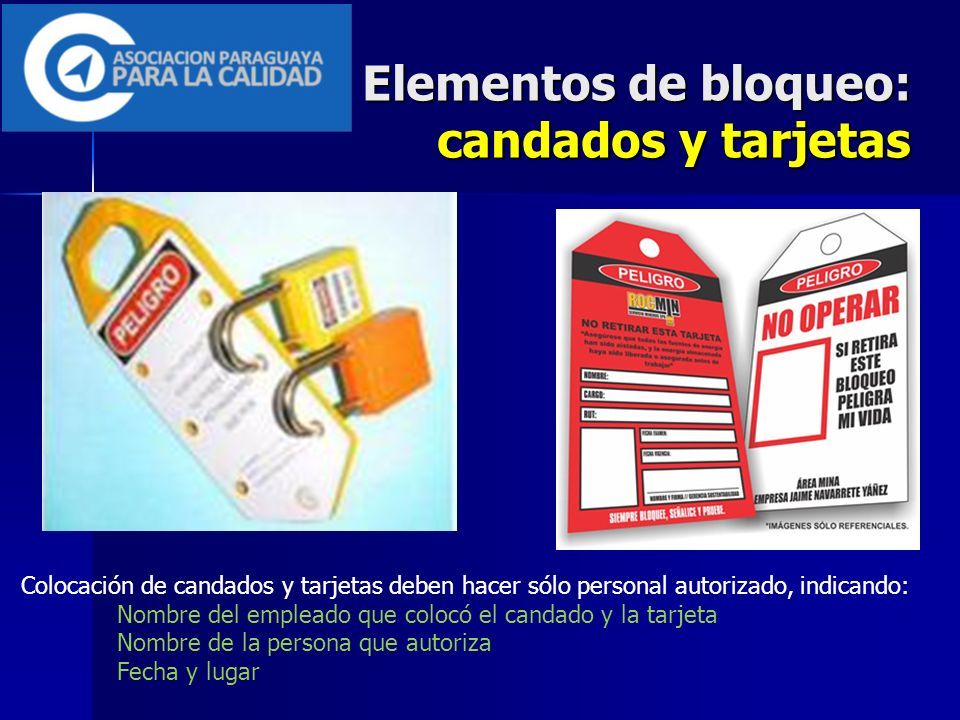

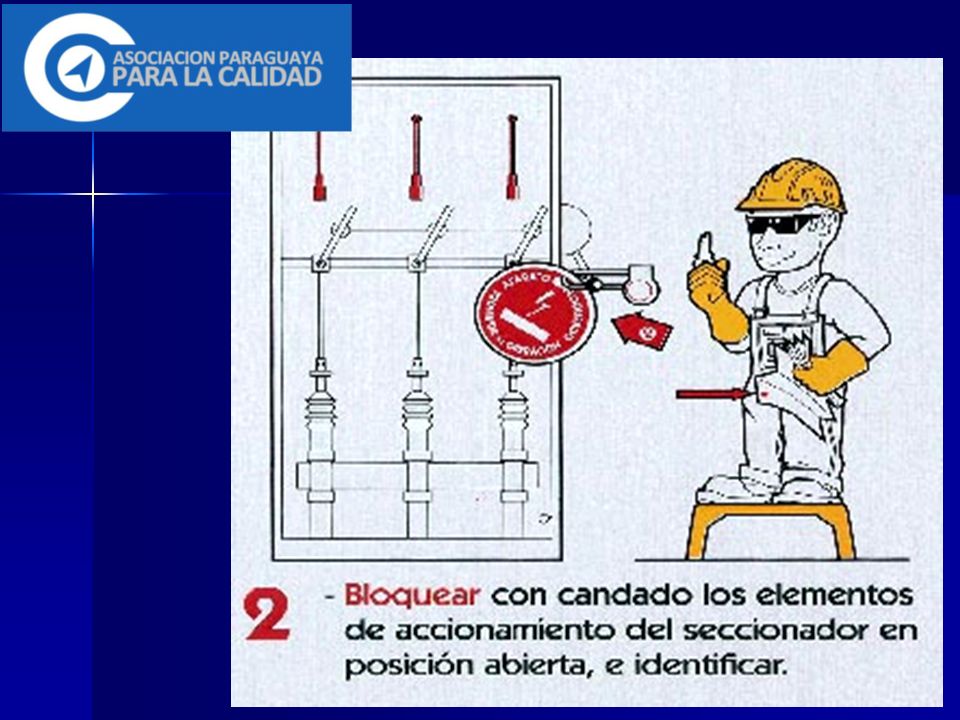

53 Elementos de bloqueo: candados y tarjetas Colocación de candados y tarjetas deben hacer sólo personal autorizado, indicando: Nombre del empleado que colocó el candado y la tarjeta Nombre de la persona que autoriza Fecha y lugar

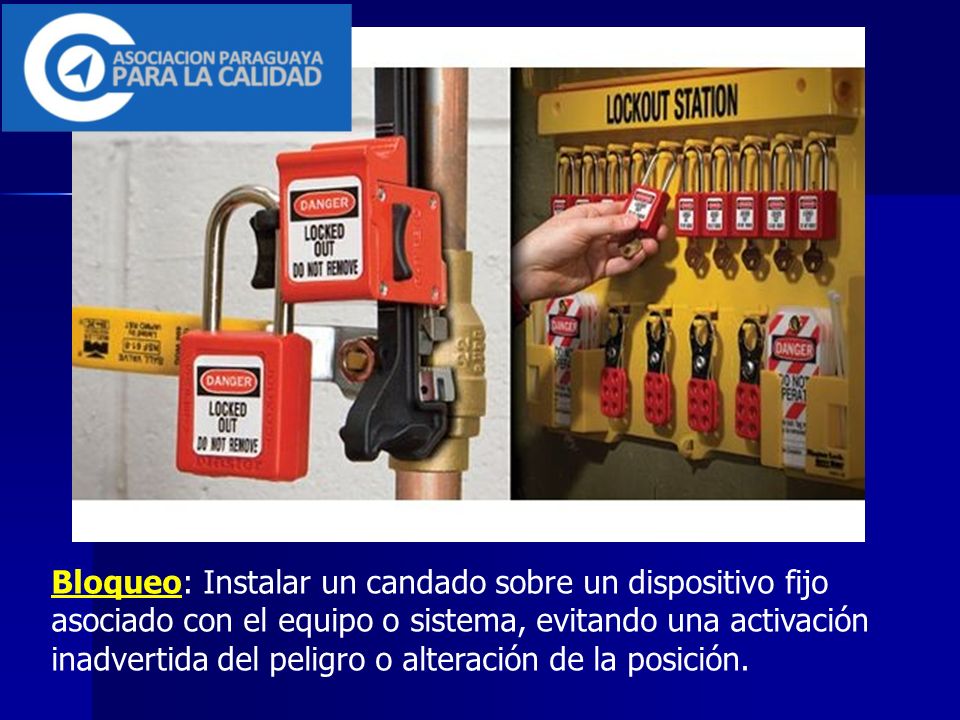

54 Bloqueo: Instalar un candado sobre un dispositivo fijo asociado con el equipo o sistema, evitando una activación inadvertida del peligro o alteración de la posición.

55 Tarjetas de seguridad y de advertencia Tarjeta de seguridadTarjeta de advertencia

56 Prevención de accidentes

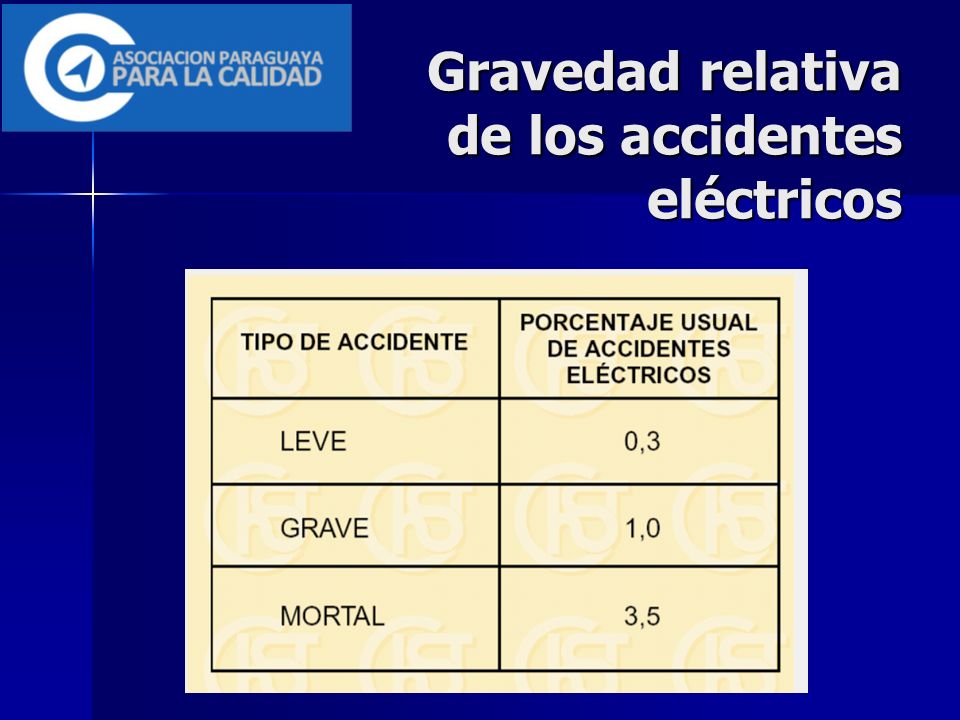

57 Gravedad relativa de los accidentes eléctricos

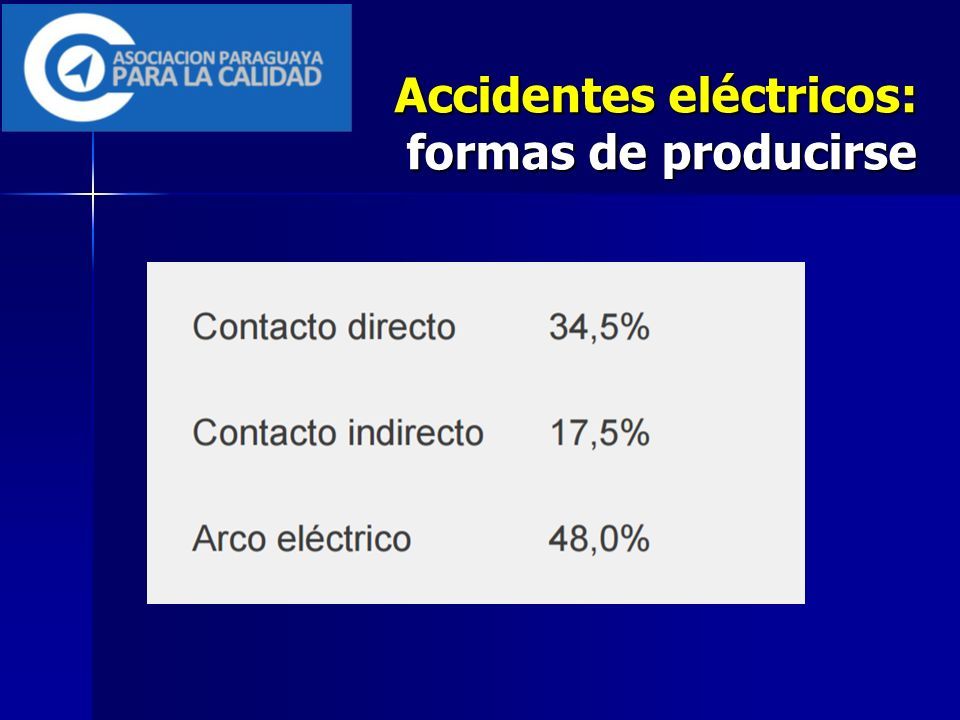

58 Accidentes eléctricos: formas de producirse

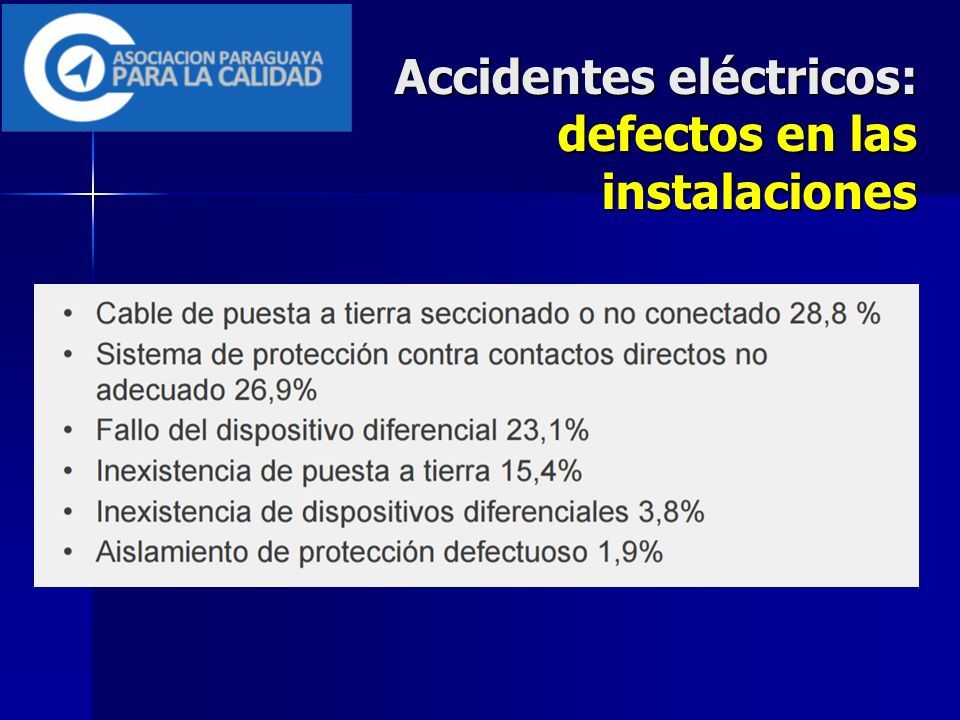

59 Accidentes eléctricos: defectos en las instalaciones

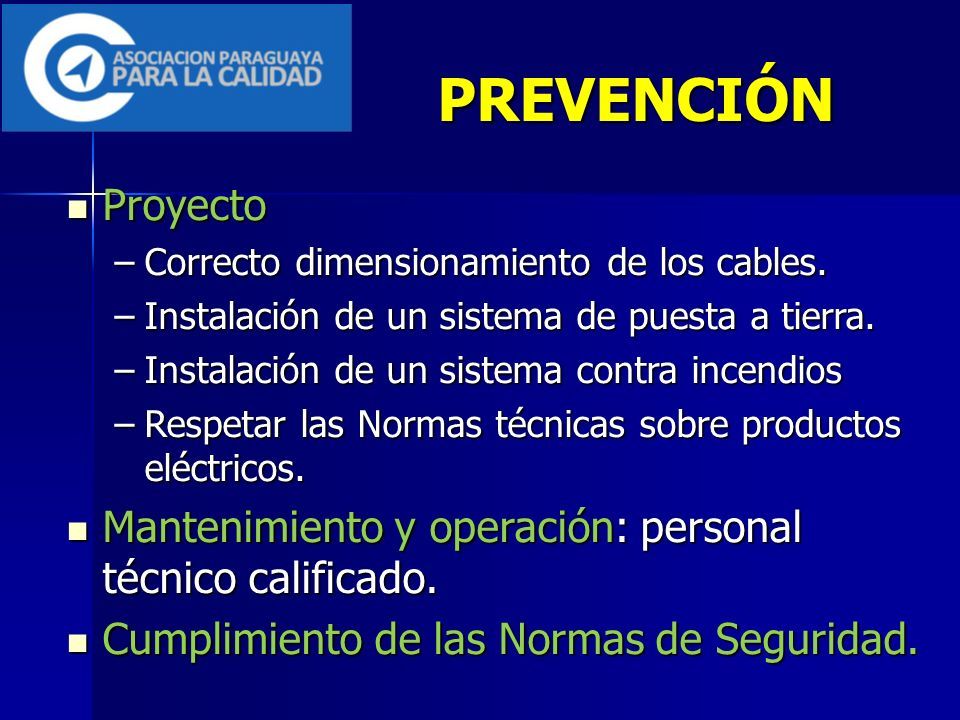

60 PREVENCIÓN Proyecto Proyecto –Correcto dimensionamiento de los cables. –Instalación de un sistema de puesta a tierra. –Instalación de un sistema contra incendios –Respetar las Normas técnicas sobre productos eléctricos. Mantenimiento y operación: personal técnico calificado. Mantenimiento y operación: personal técnico calificado. Cumplimiento de las Normas de Seguridad. Cumplimiento de las Normas de Seguridad.

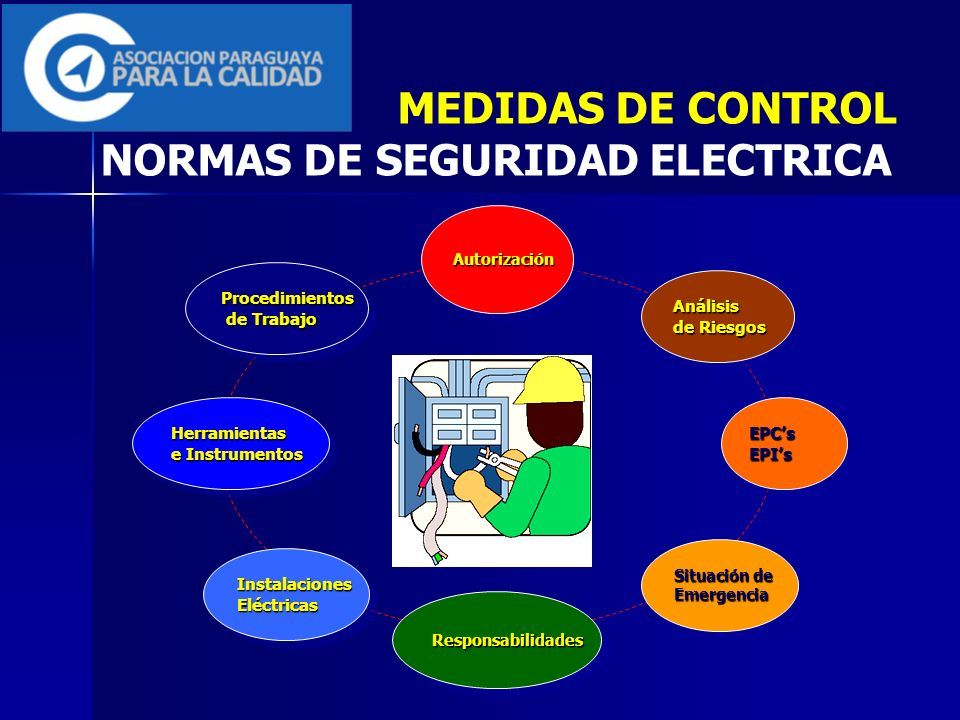

61 EPC’sEPI’sEPC’sEPI’sHerramientas e Instrumentos Herramientas Análisis de Riesgos Análisis Procedimientos de Trabajo de TrabajoProcedimientos AutorizaciónAutorización ResponsabilidadesResponsabilidades Situación de Emergencia Emergencia InstalacionesEléctricasInstalacionesEléctricas MEDIDAS DE CONTROL NORMAS DE SEGURIDAD ELECTRICA

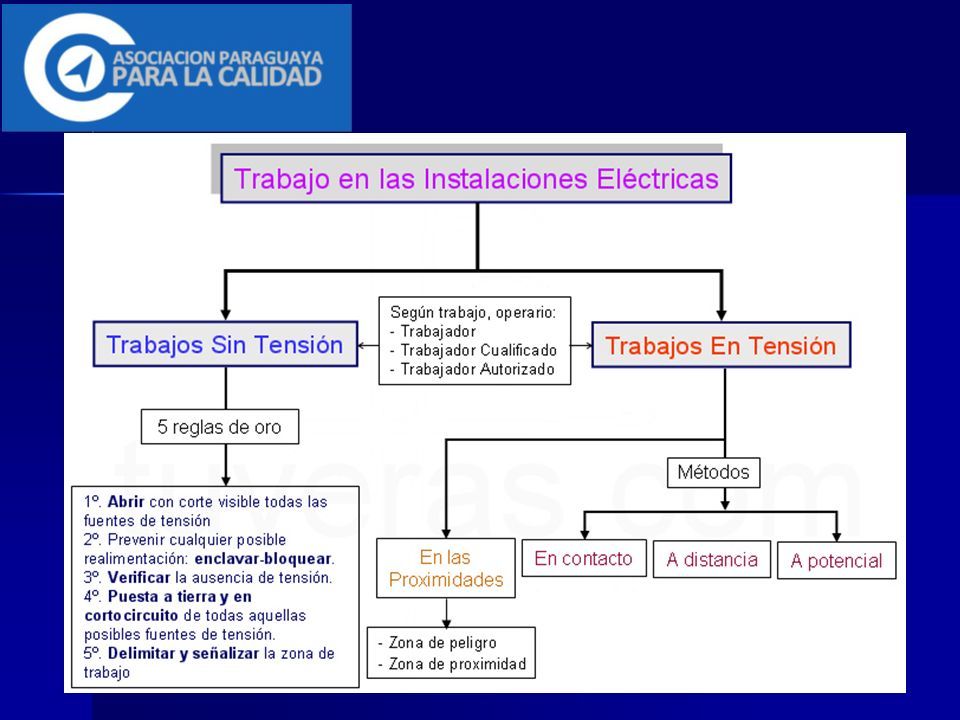

62

63

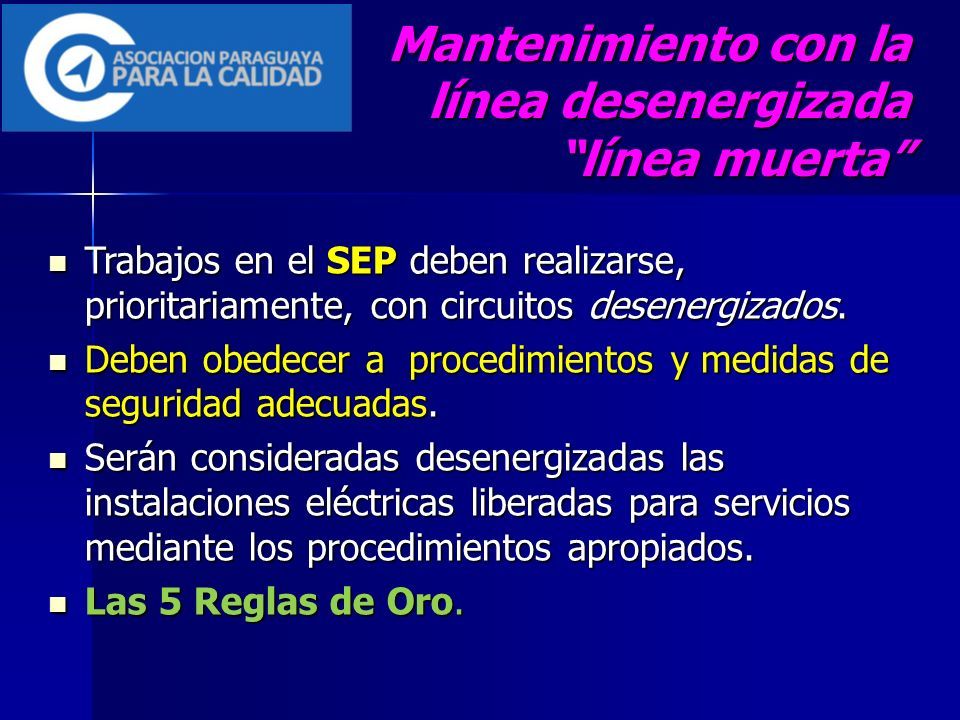

64 Mantenimiento con la línea desenergizada “línea muerta” Trabajos en el SEP deben realizarse, prioritariamente, con circuitos desenergizados. Trabajos en el SEP deben realizarse, prioritariamente, con circuitos desenergizados. Deben obedecer a procedimientos y medidas de seguridad adecuadas. Deben obedecer a procedimientos y medidas de seguridad adecuadas. Serán consideradas desenergizadas las instalaciones eléctricas liberadas para servicios mediante los procedimientos apropiados. Serán consideradas desenergizadas las instalaciones eléctricas liberadas para servicios mediante los procedimientos apropiados. Las 5 Reglas de Oro. Las 5 Reglas de Oro.

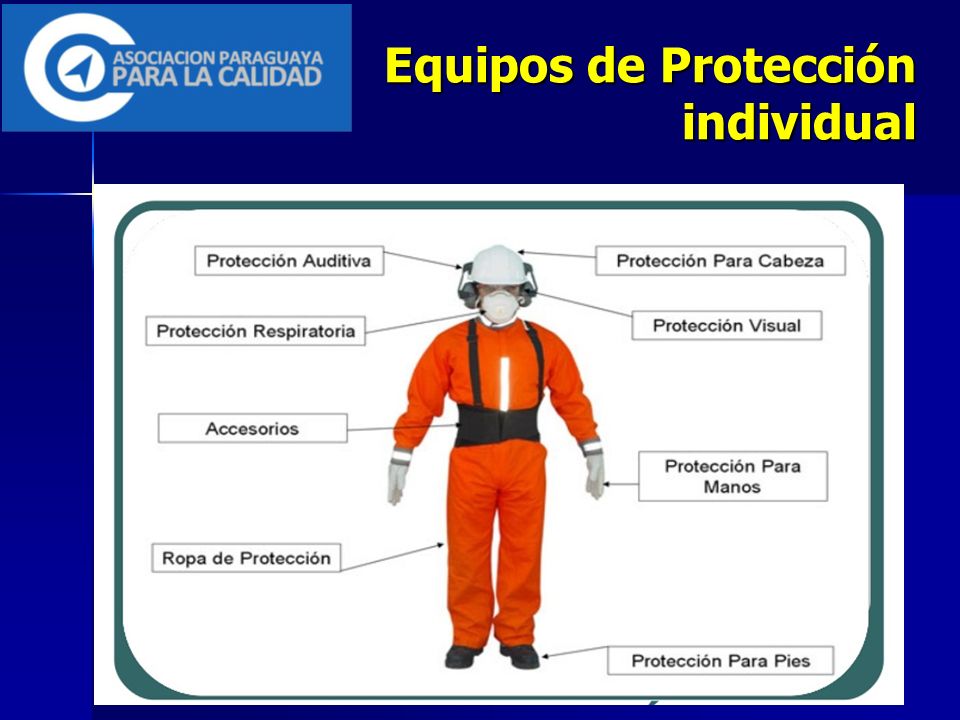

65 Equipos de Protección individual

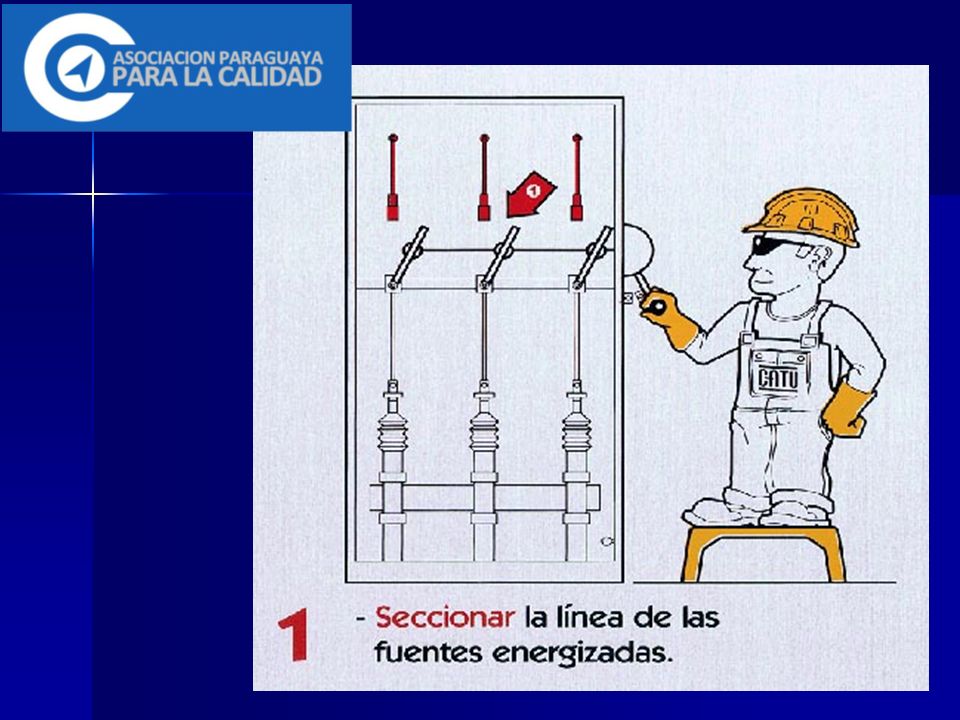

66

67

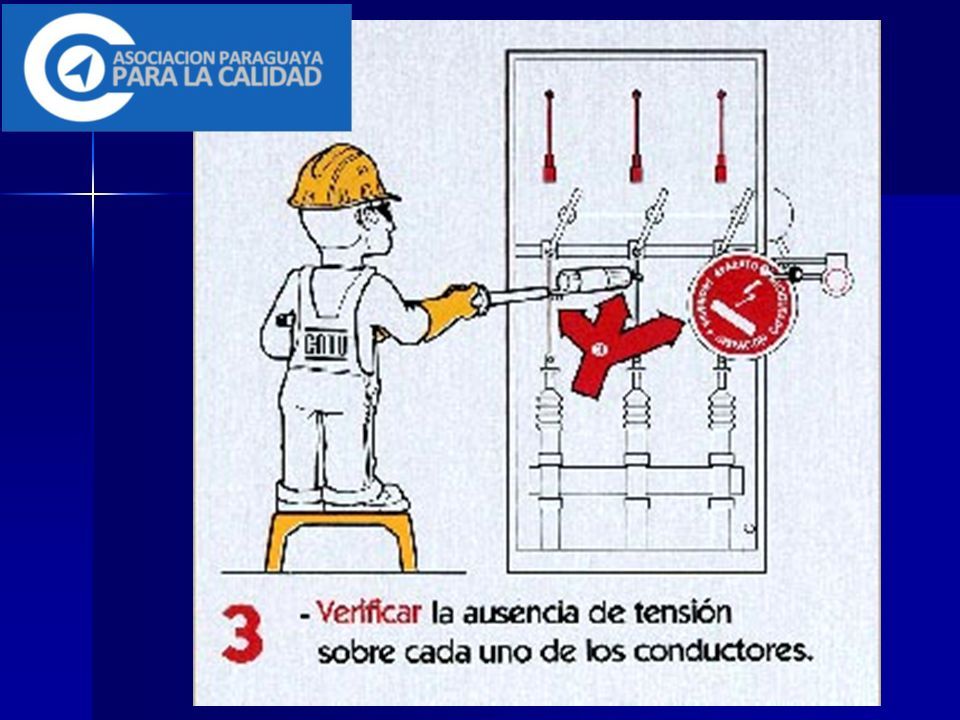

68

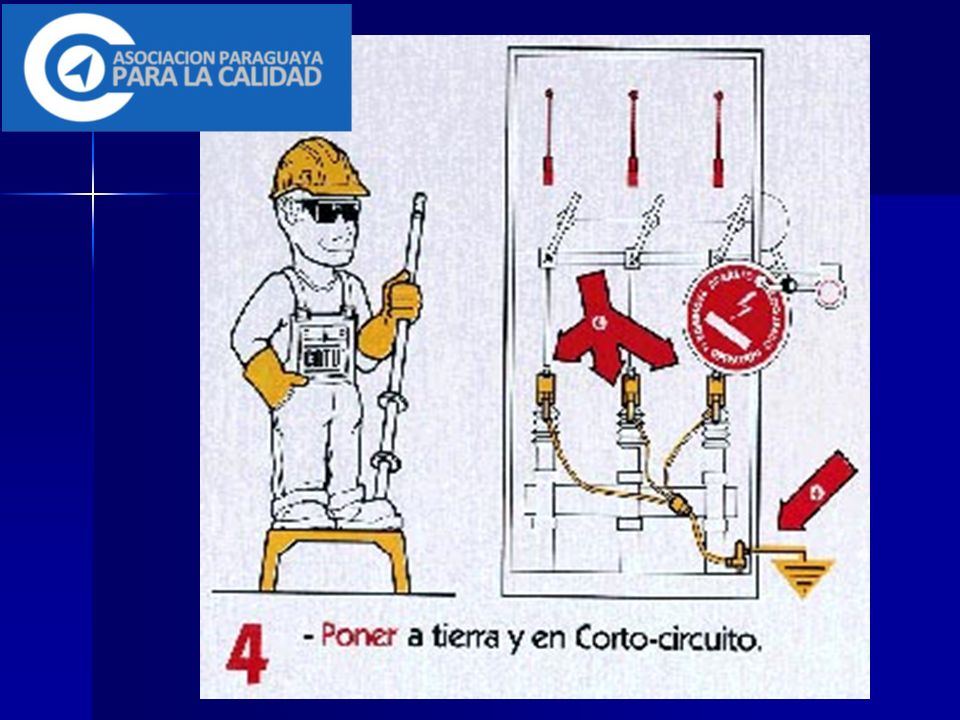

69

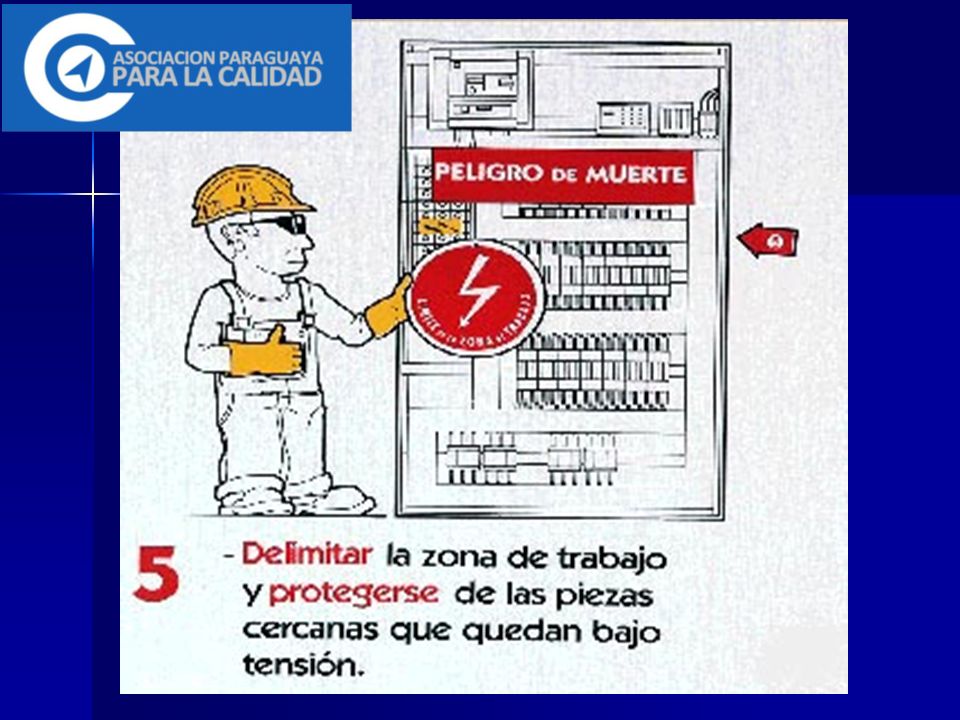

70

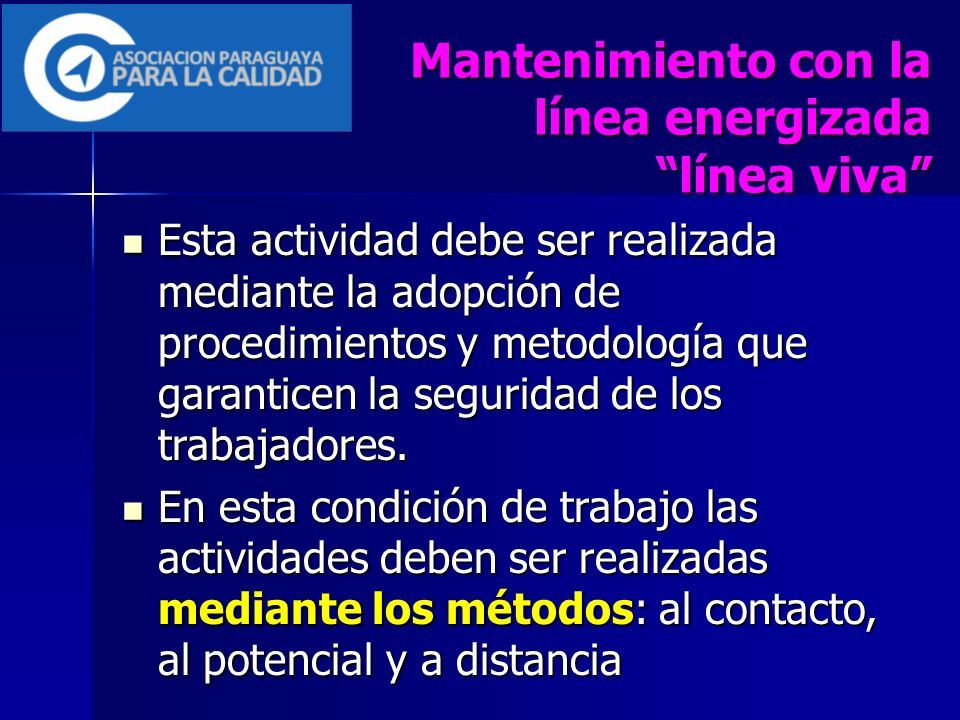

71 Mantenimiento con la línea energizada “línea viva” Esta actividad debe ser realizada mediante la adopción de procedimientos y metodología que garanticen la seguridad de los trabajadores. Esta actividad debe ser realizada mediante la adopción de procedimientos y metodología que garanticen la seguridad de los trabajadores. En esta condición de trabajo las actividades deben ser realizadas mediante los métodos: al contacto, al potencial y a distancia En esta condición de trabajo las actividades deben ser realizadas mediante los métodos: al contacto, al potencial y a distancia

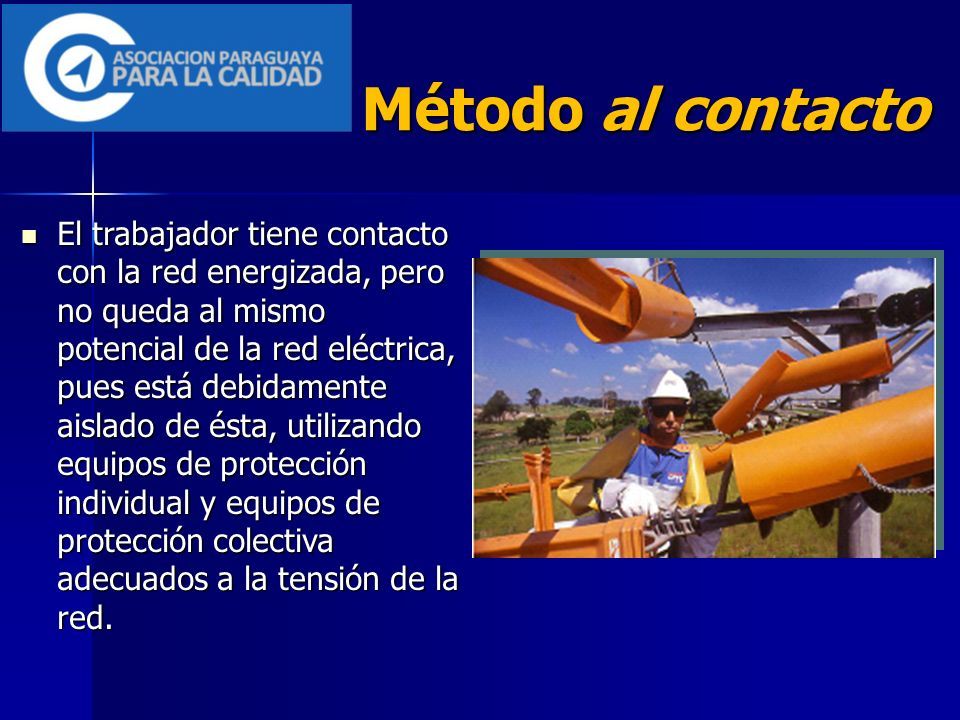

72 Método al contacto El trabajador tiene contacto con la red energizada, pero no queda al mismo potencial de la red eléctrica, pues está debidamente aislado de ésta, utilizando equipos de protección individual y equipos de protección colectiva adecuados a la tensión de la red. El trabajador tiene contacto con la red energizada, pero no queda al mismo potencial de la red eléctrica, pues está debidamente aislado de ésta, utilizando equipos de protección individual y equipos de protección colectiva adecuados a la tensión de la red.

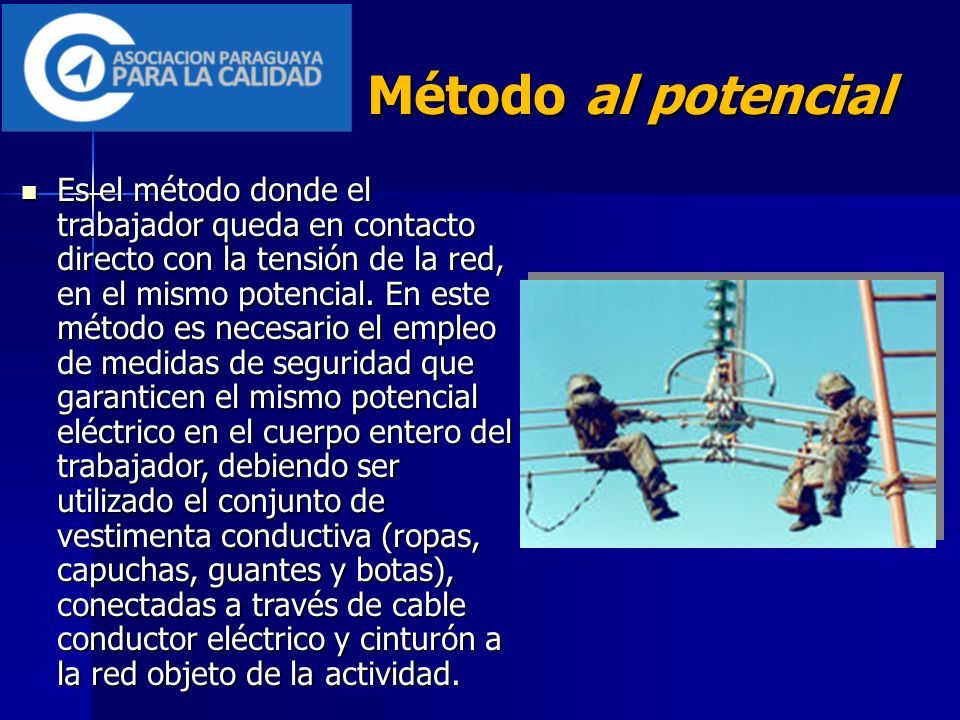

73 Método al potencial Es el método donde el trabajador queda en contacto directo con la tensión de la red, en el mismo potencial. En este método es necesario el empleo de medidas de seguridad que garanticen el mismo potencial eléctrico en el cuerpo entero del trabajador, debiendo ser utilizado el conjunto de vestimenta conductiva (ropas, capuchas, guantes y botas), conectadas a través de cable conductor eléctrico y cinturón a la red objeto de la actividad. Es el método donde el trabajador queda en contacto directo con la tensión de la red, en el mismo potencial. En este método es necesario el empleo de medidas de seguridad que garanticen el mismo potencial eléctrico en el cuerpo entero del trabajador, debiendo ser utilizado el conjunto de vestimenta conductiva (ropas, capuchas, guantes y botas), conectadas a través de cable conductor eléctrico y cinturón a la red objeto de la actividad.

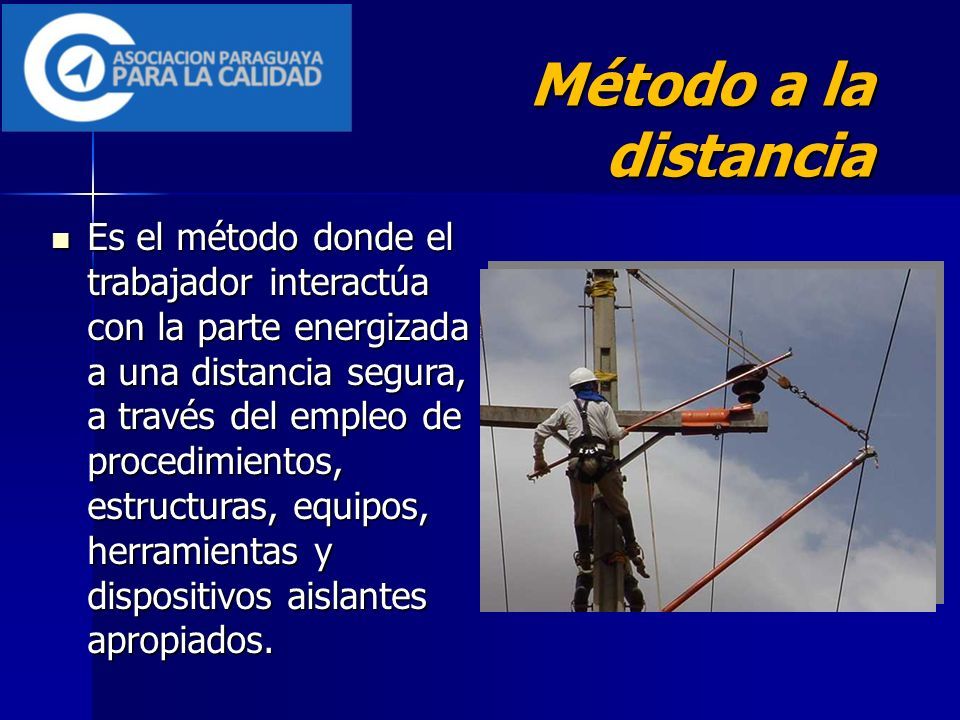

74 Método a la distancia Es el método donde el trabajador interactúa con la parte energizada a una distancia segura, a través del empleo de procedimientos, estructuras, equipos, herramientas y dispositivos aislantes apropiados. Es el método donde el trabajador interactúa con la parte energizada a una distancia segura, a través del empleo de procedimientos, estructuras, equipos, herramientas y dispositivos aislantes apropiados.

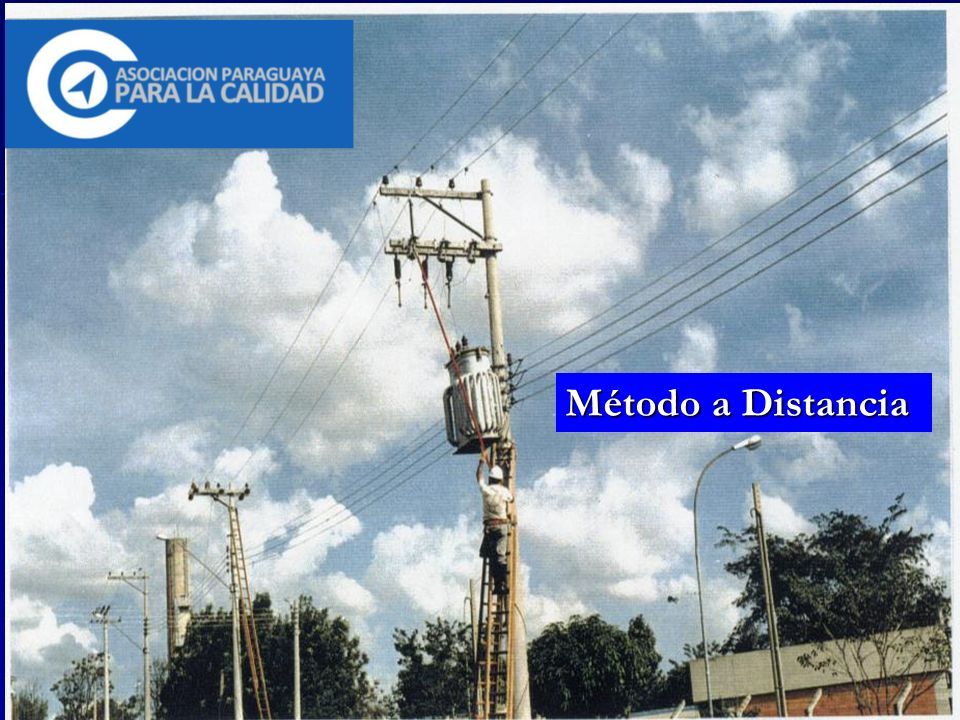

75 Método a Distancia

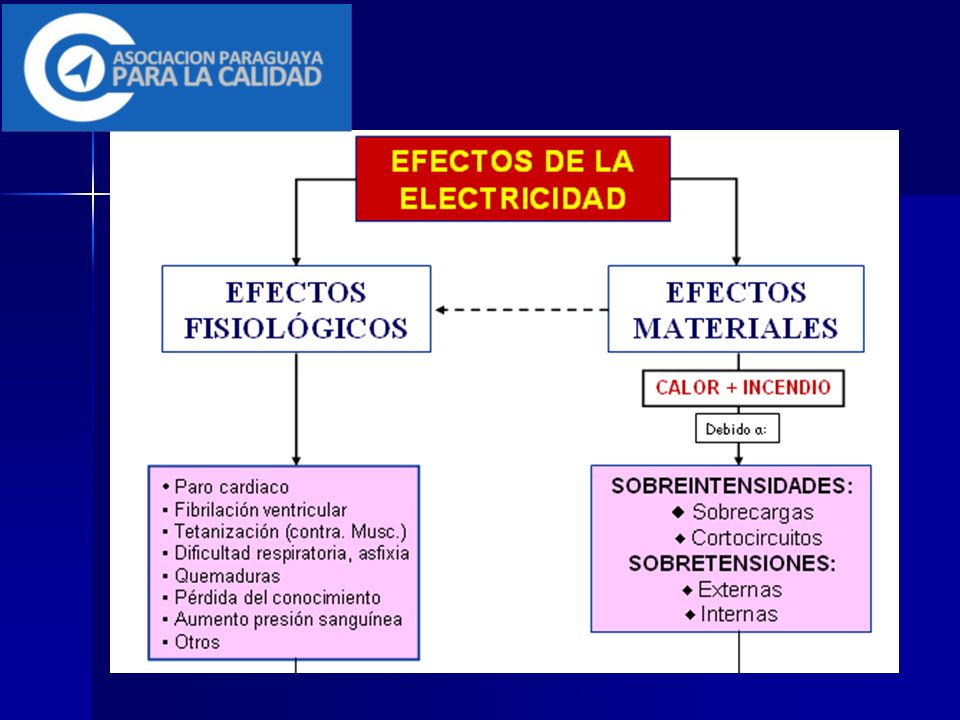

76

77

78 Efectos fisiológicos directos de la electricidad

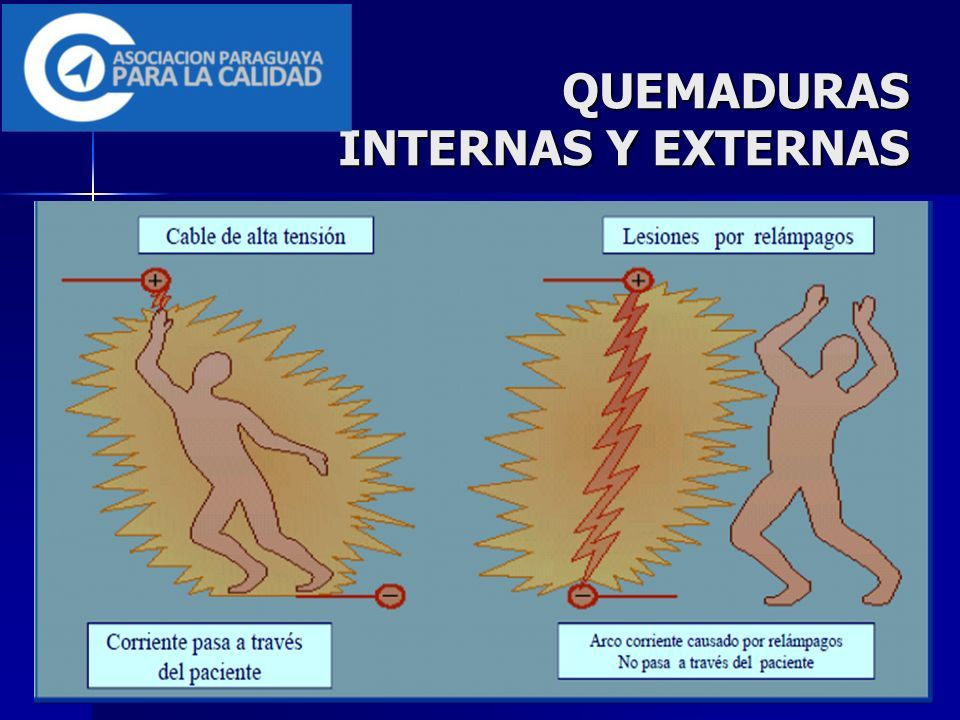

79 QUEMADURAS INTERNAS Y EXTERNAS

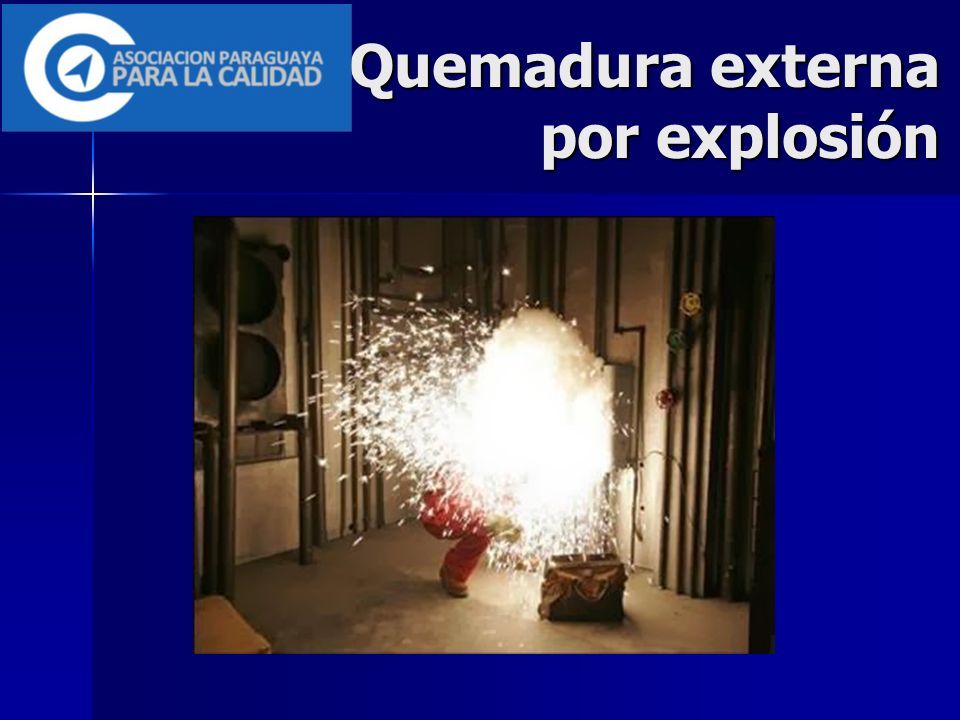

80 Quemadura externa por explosión

81 QUEMADURAS ELECTRICAS. GENERALMENTE SON MAS SERIAS DE LO QUE APARENTAN. GENERALMENTE SON MAS SERIAS DE LO QUE APARENTAN.

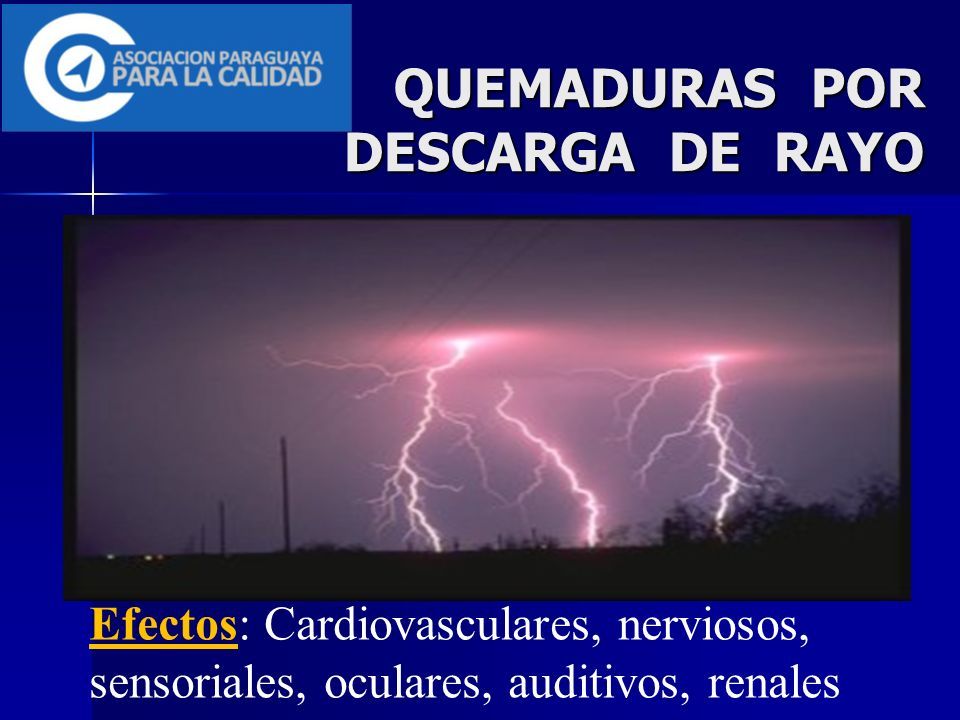

82 QUEMADURAS POR DESCARGA DE RAYO Efectos: Cardiovasculares, nerviosos, sensoriales, oculares, auditivos, renales

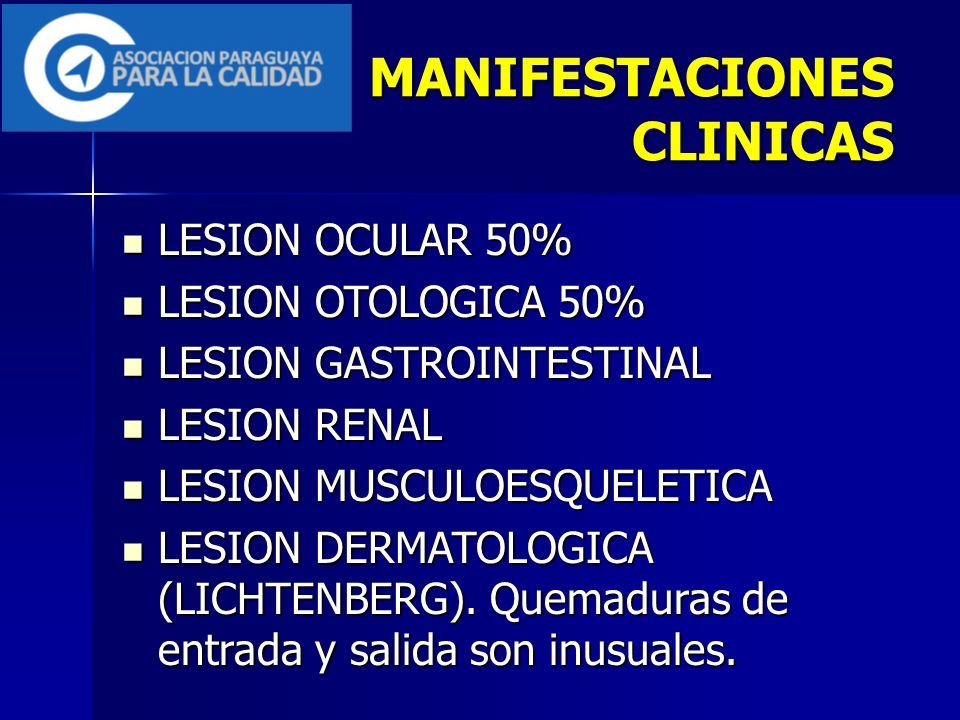

83 LESION OCULAR 50% LESION OCULAR 50% LESION OTOLOGICA 50% LESION OTOLOGICA 50% LESION GASTROINTESTINAL LESION GASTROINTESTINAL LESION RENAL LESION RENAL LESION MUSCULOESQUELETICA LESION MUSCULOESQUELETICA LESION DERMATOLOGICA (LICHTENBERG). Quemaduras de entrada y salida son inusuales. LESION DERMATOLOGICA (LICHTENBERG). Quemaduras de entrada y salida son inusuales. MANIFESTACIONES CLINICAS

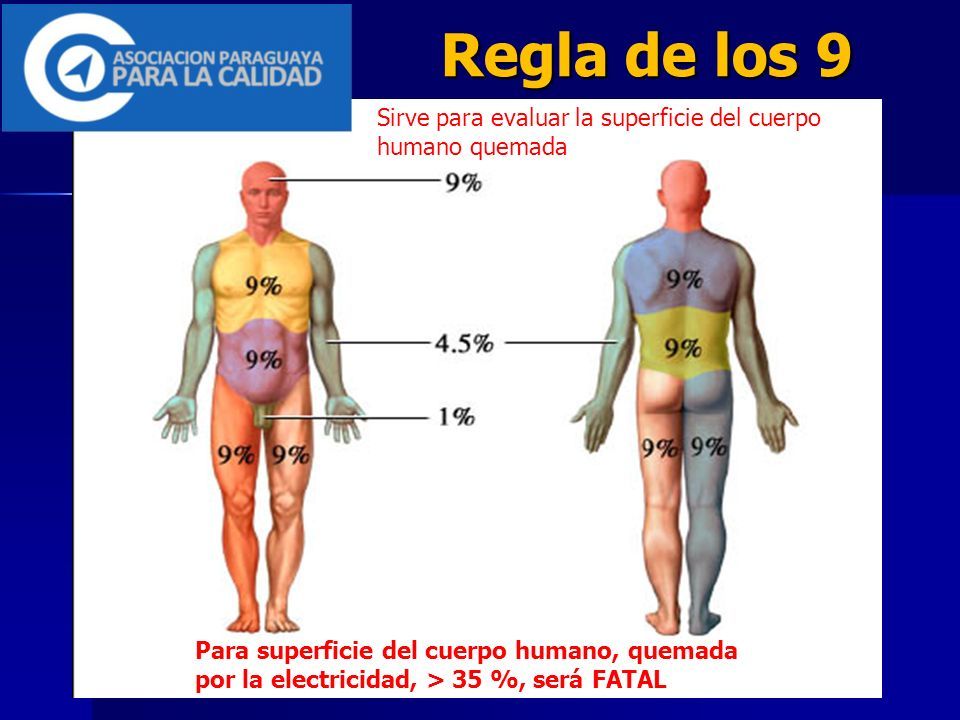

84 Regla de los 9 Para superficie del cuerpo humano, quemada por la electricidad, > 35 %, será FATAL Sirve para evaluar la superficie del cuerpo humano quemada

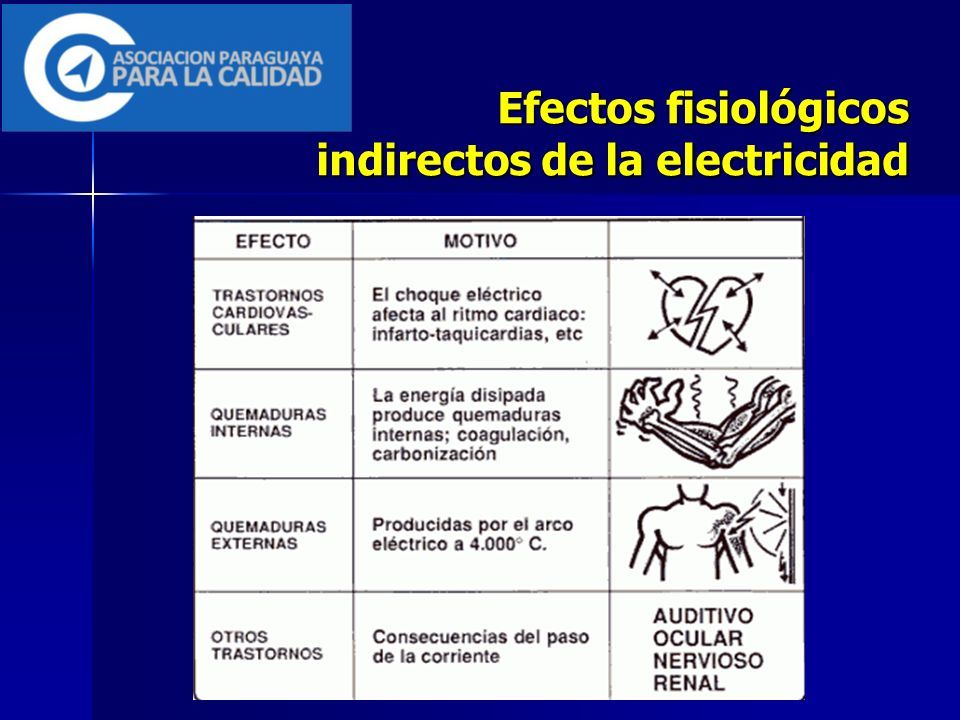

85 Efectos fisiológicos indirectos de la electricidad

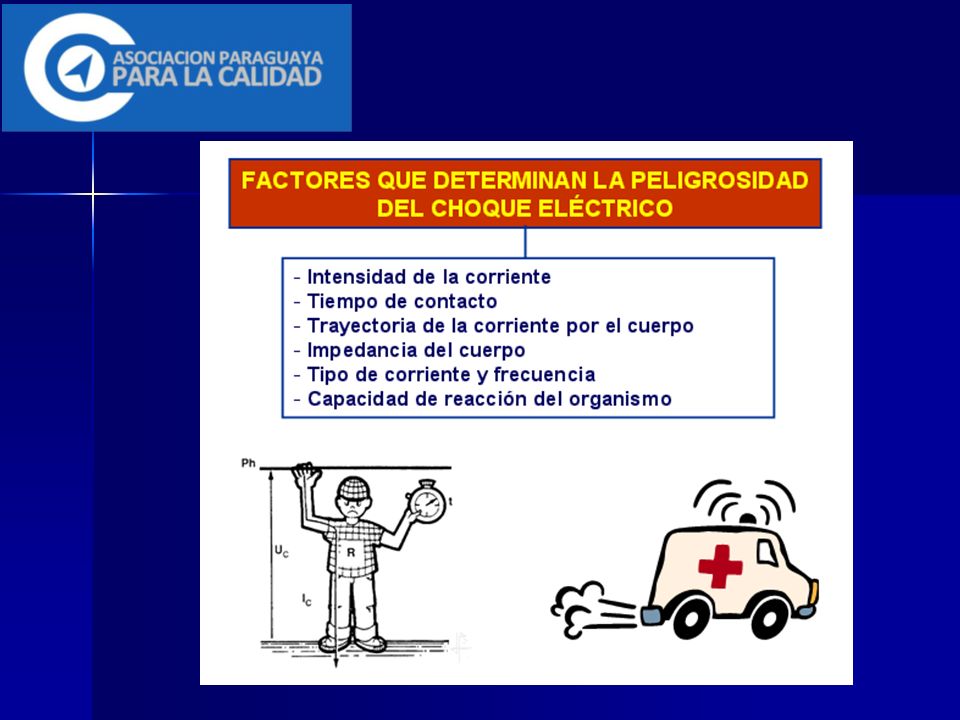

86 Factores que determinan la Gravedad del contacto eléctrico

87

88 En la figura se indican los efectos que produce una corriente alterna de frecuencia comprendida entre 15 y 100 Hz con un recorrido mano izquierda-los dos pies. Se distinguen las siguientes zonas: Zona 1: habitualmente ninguna reacción. Zona 2: habitualmente ningún efecto fisiológico peligroso. Zona 3: habitualmente ningún daño orgánico. Pero es probable la aparición de contracciones musculares dificultando la respiración, paradas temporales del corazón sin llegar a la fibrilación ventricular, etc. Zona 4: riesgo de parada cardiaca por: fibrilación ventricular, parada respiratoria, quemaduras graves,…

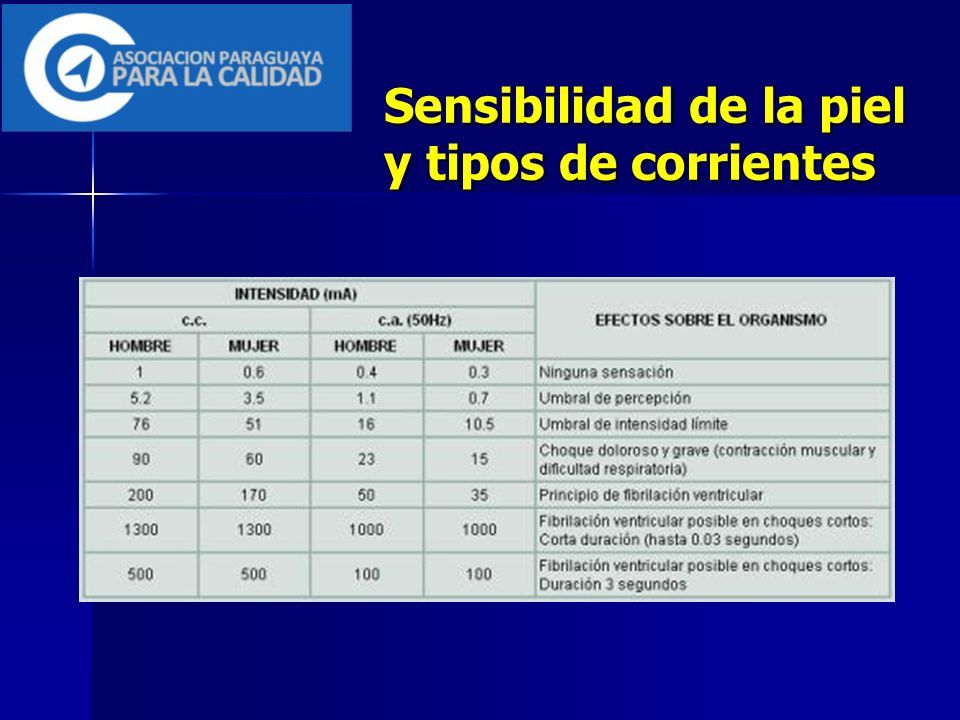

89 Sensibilidad de la piel y tipos de corrientes

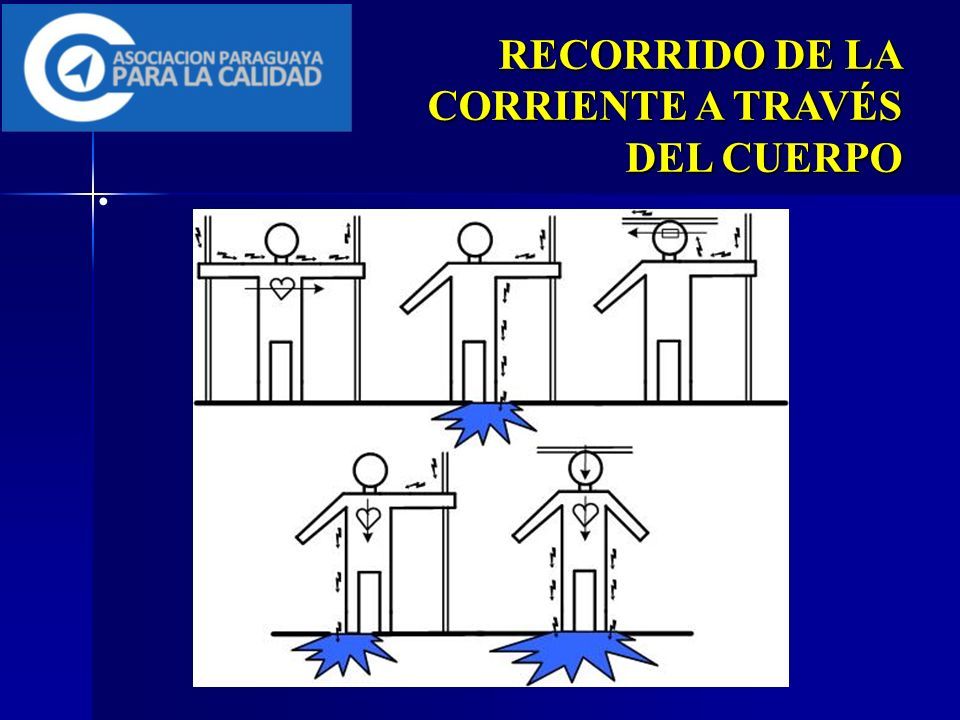

90 RECORRIDO DE LA CORRIENTE A TRAVÉS DEL CUERPO

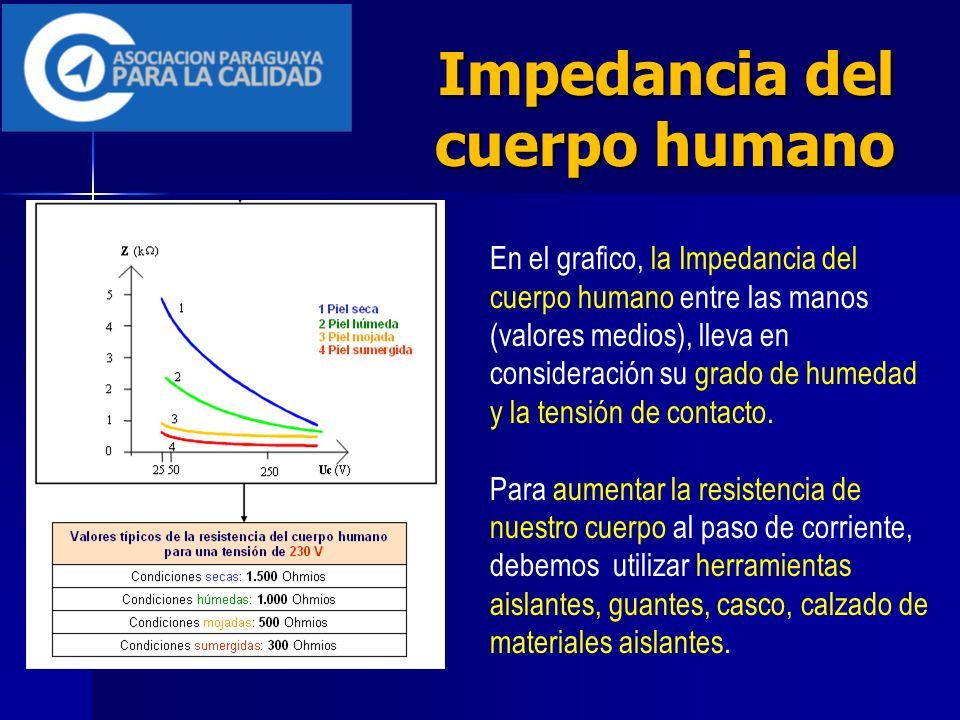

91 Impedancia del cuerpo humano En el grafico, la Impedancia del cuerpo humano entre las manos (valores medios), lleva en consideración su grado de humedad y la tensión de contacto. Para aumentar la resistencia de nuestro cuerpo al paso de corriente, debemos utilizar herramientas aislantes, guantes, casco, calzado de materiales aislantes.

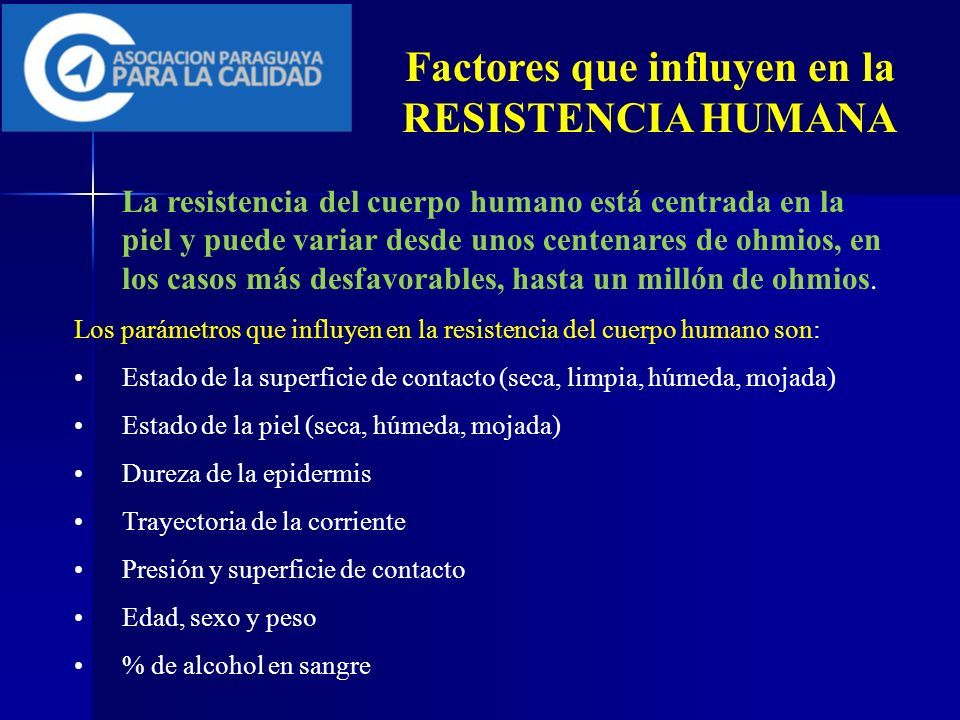

92 Factores que influyen en la RESISTENCIA HUMANA La resistencia del cuerpo humano está centrada en la piel y puede variar desde unos centenares de ohmios, en los casos más desfavorables, hasta un millón de ohmios. Los parámetros que influyen en la resistencia del cuerpo humano son: Estado de la superficie de contacto (seca, limpia, húmeda, mojada) Estado de la piel (seca, húmeda, mojada) Dureza de la epidermis Trayectoria de la corriente Presión y superficie de contacto Edad, sexo y peso % de alcohol en sangre

93

94

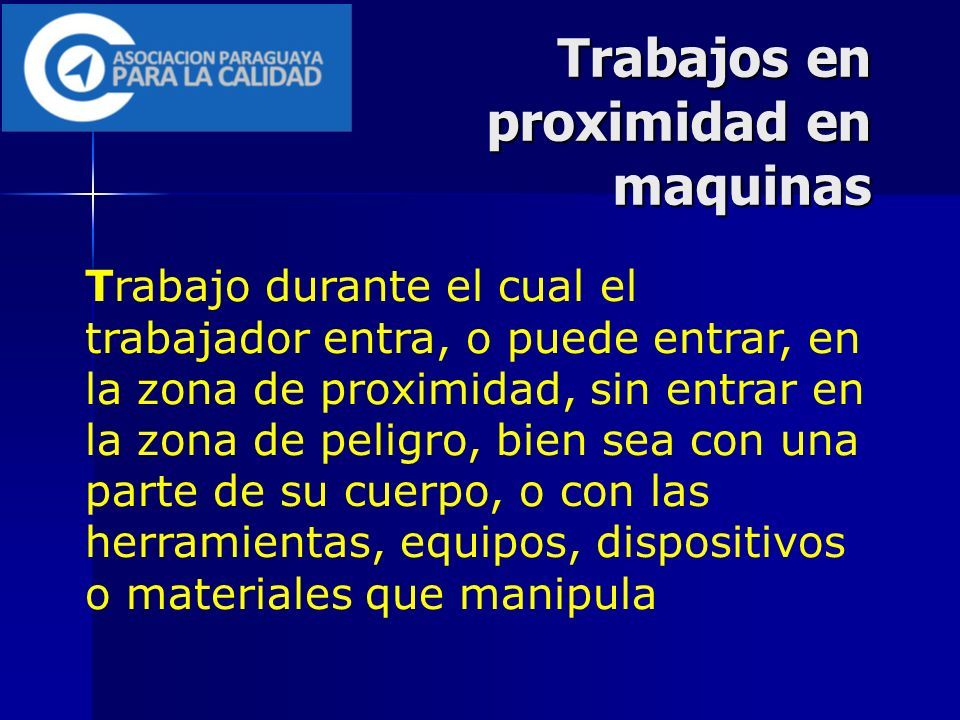

95 Trabajos en proximidad en maquinas Trabajo durante el cual el trabajador entra, o puede entrar, en la zona de proximidad, sin entrar en la zona de peligro, bien sea con una parte de su cuerpo, o con las herramientas, equipos, dispositivos o materiales que manipula

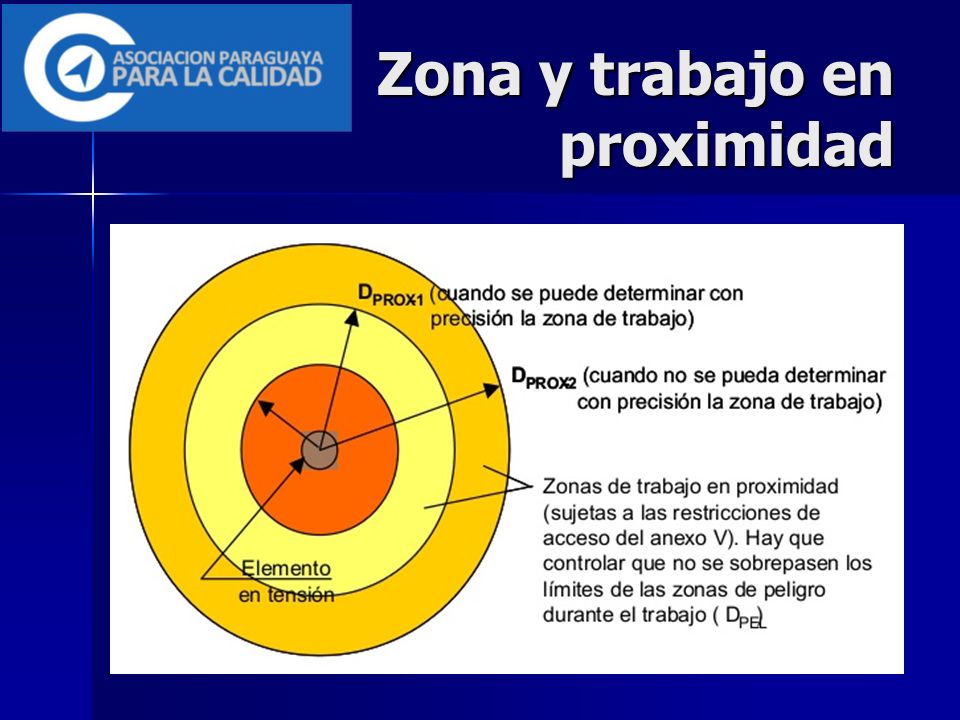

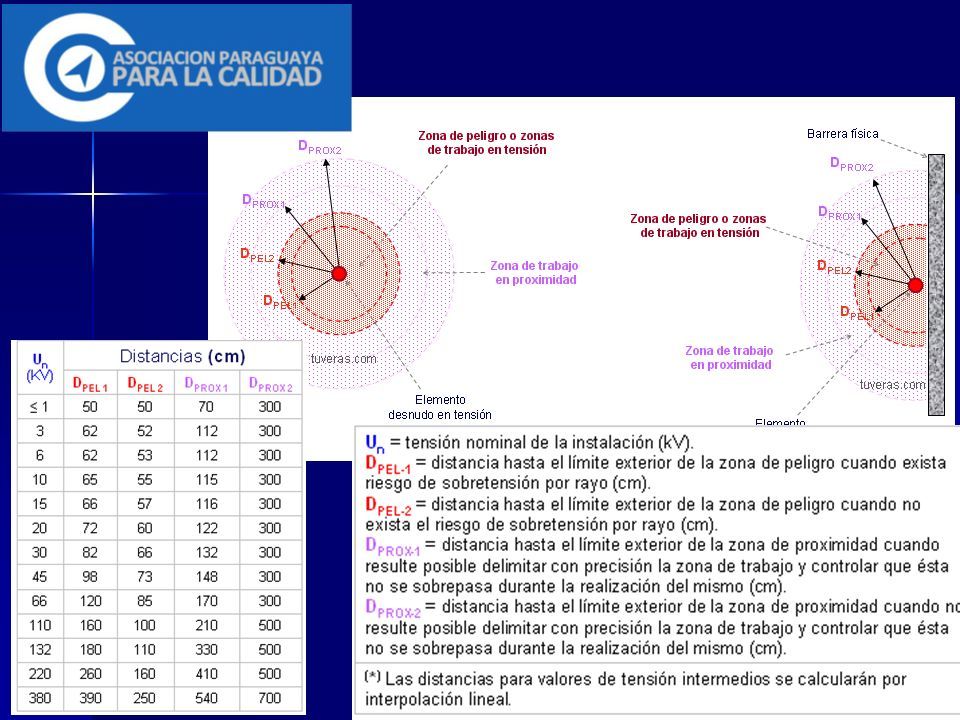

96 Zona y trabajo en proximidad

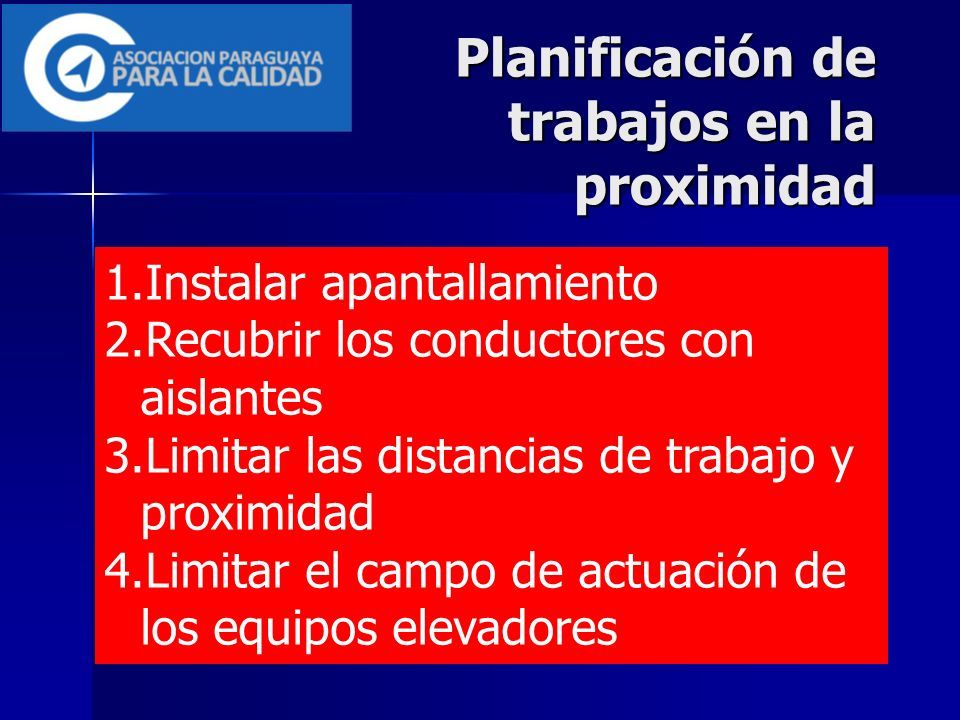

97 Planificación de trabajos en la proximidad 1.Instalar apantallamiento 2.Recubrir los conductores con aislantes 3.Limitar las distancias de trabajo y proximidad 4.Limitar el campo de actuación de los equipos elevadores

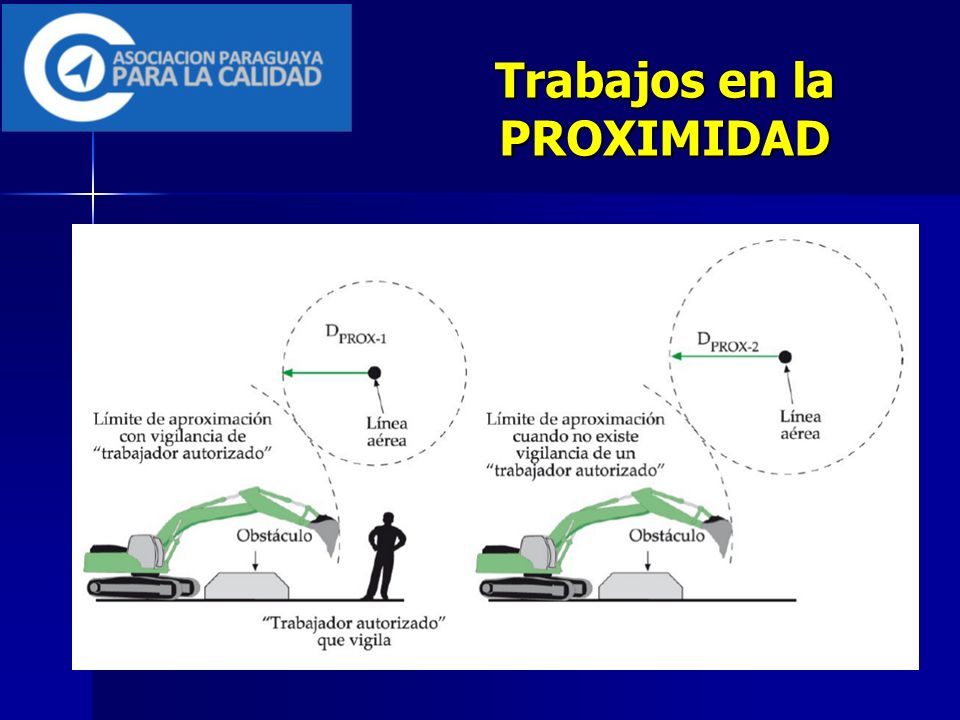

98 Trabajos en la PROXIMIDAD

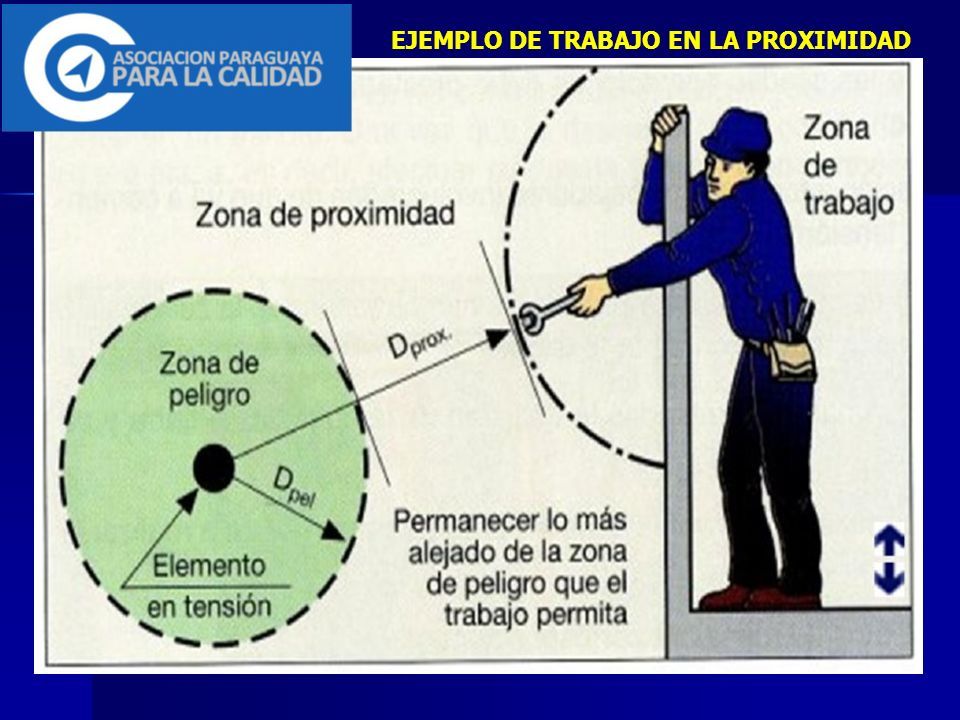

99 EJEMPLO DE TRABAJO EN LA PROXIMIDAD

100 Identificación de Peligros y evaluación de riesgos

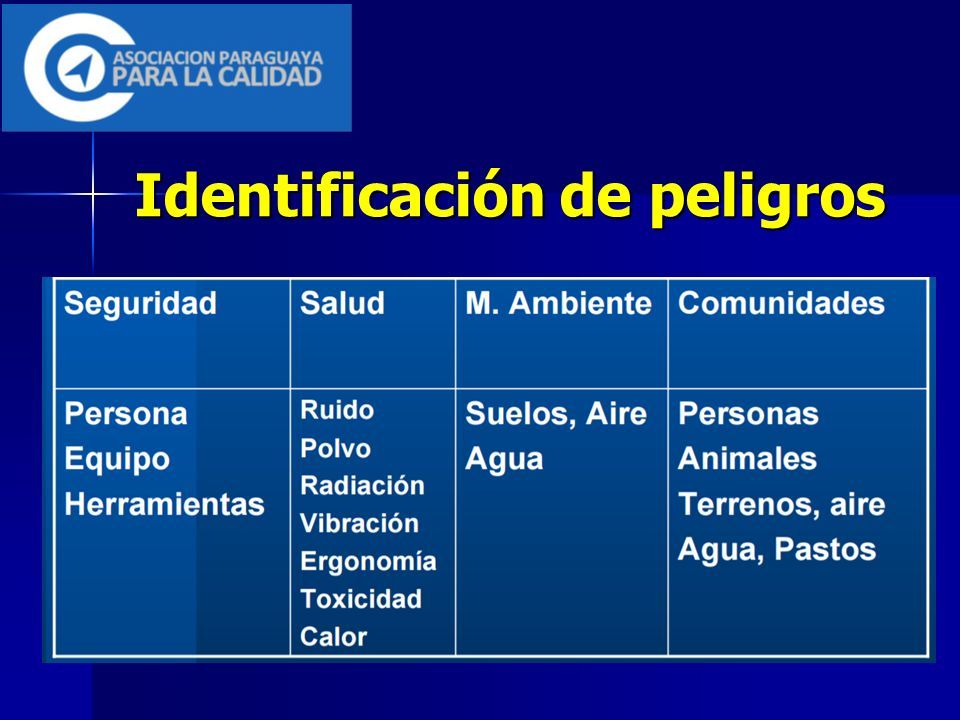

101 Identificación de peligros

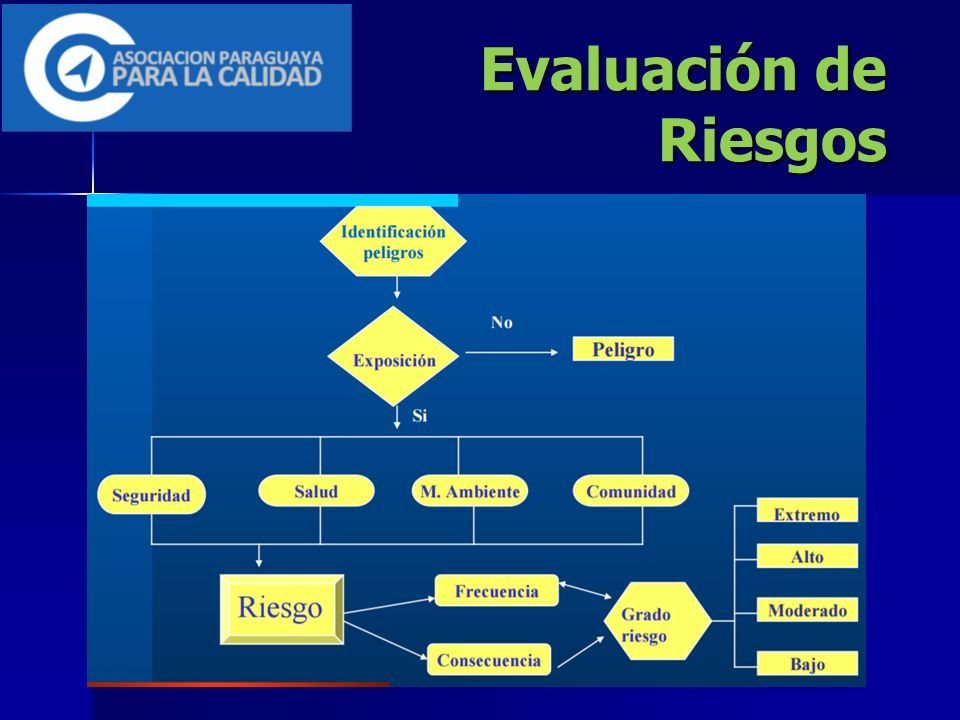

102 Evaluación de Riesgos

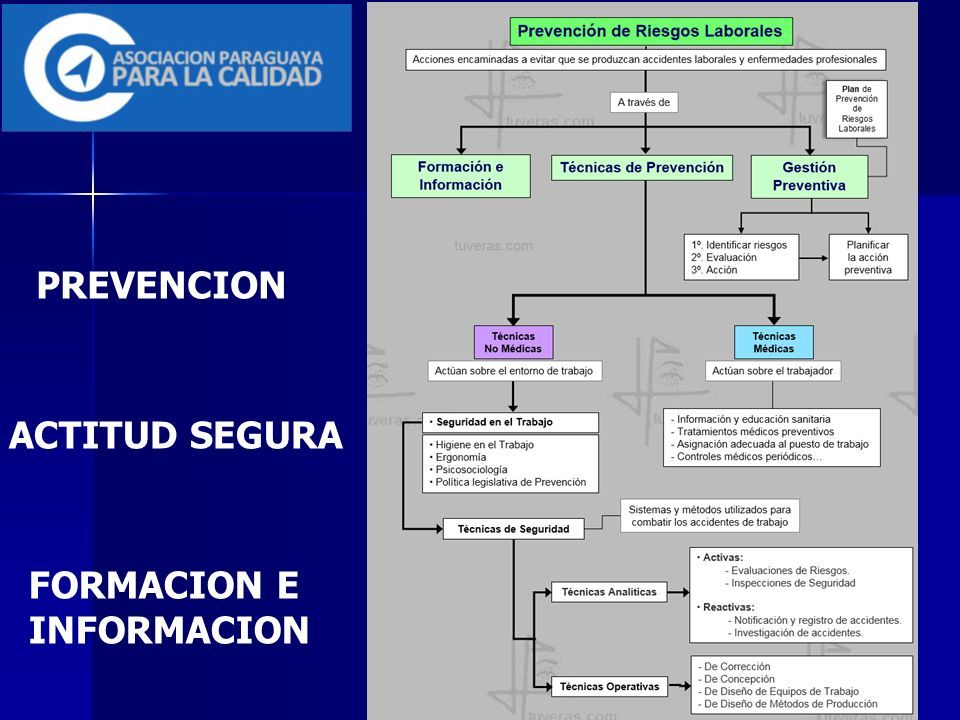

103 PREVENCION ACTITUD SEGURA FORMACION E INFORMACION
