Riesgo Eléctrico.

Presentación del tema: "Riesgo Eléctrico."— Transcripción de la presentación:

1 Riesgo Eléctrico

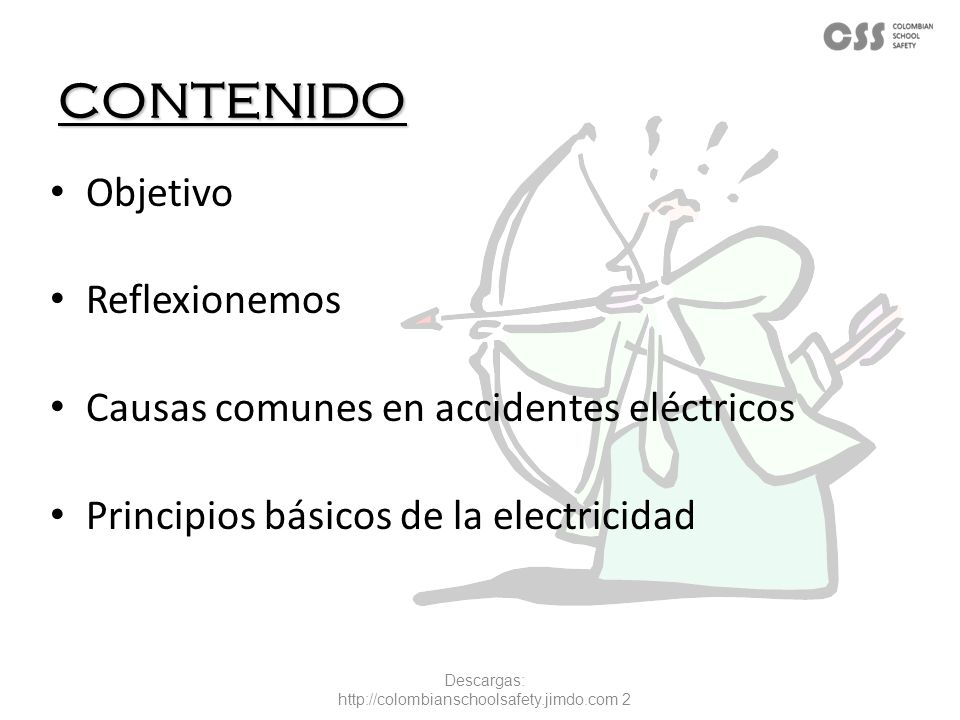

2 CONTENIDO Objetivo Reflexionemos
Causas comunes en accidentes eléctricos Principios básicos de la electricidad

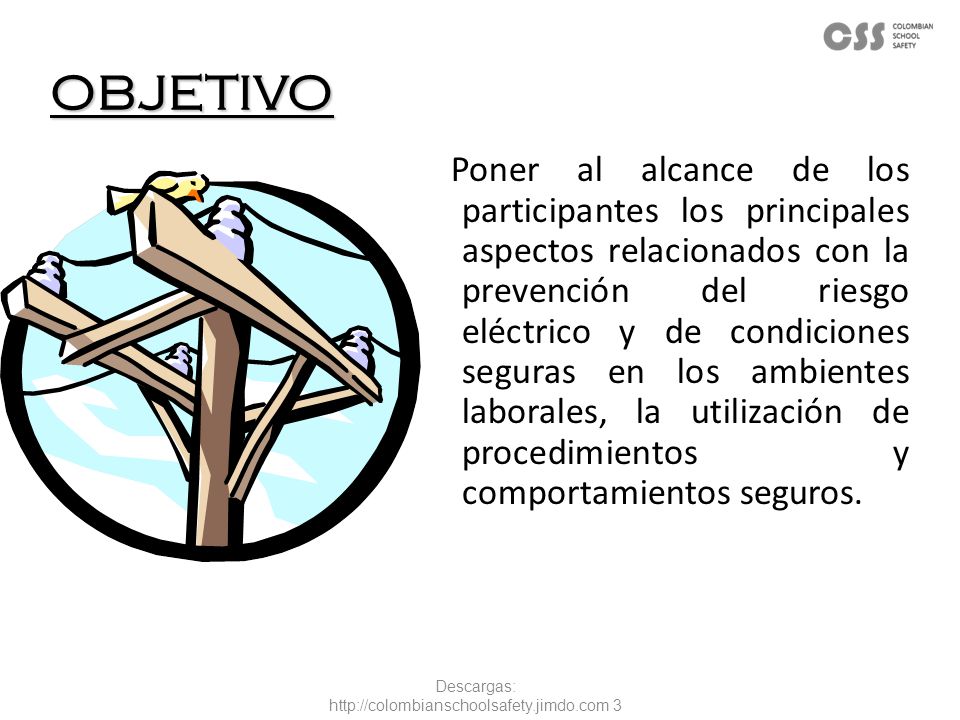

3 OBJETIVO Poner al alcance de los participantes los principales aspectos relacionados con la prevención del riesgo eléctrico y de condiciones seguras en los ambientes laborales, la utilización de procedimientos y comportamientos seguros.

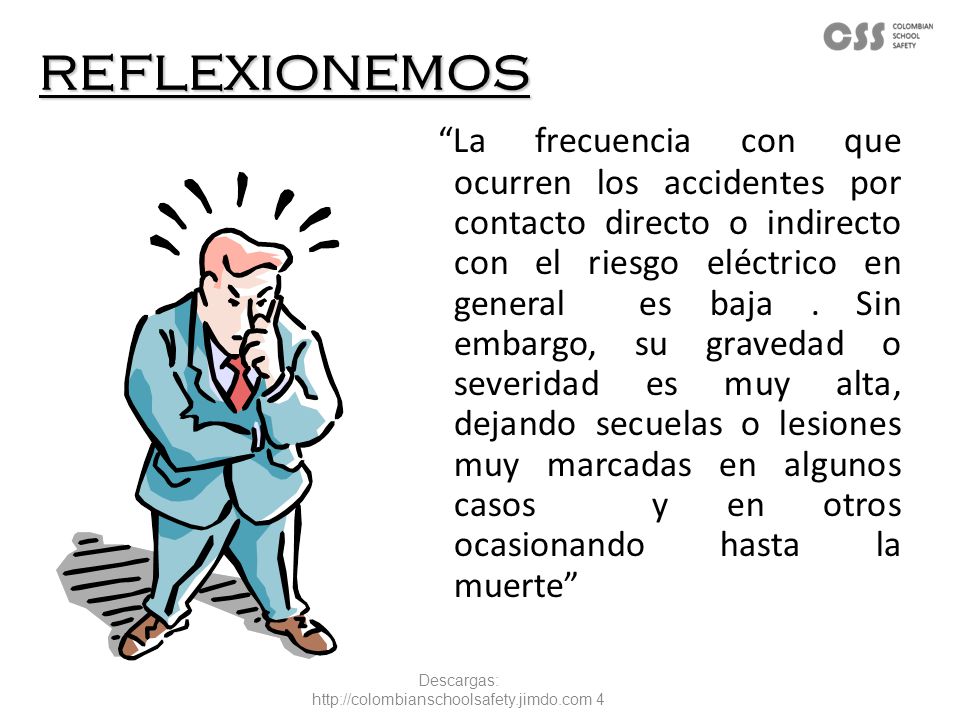

4 REFLEXIONEMOS “La frecuencia con que ocurren los accidentes por contacto directo o indirecto con el riesgo eléctrico en general es baja . Sin embargo, su gravedad o severidad es muy alta, dejando secuelas o lesiones muy marcadas en algunos casos y en otros ocasionando hasta la muerte”

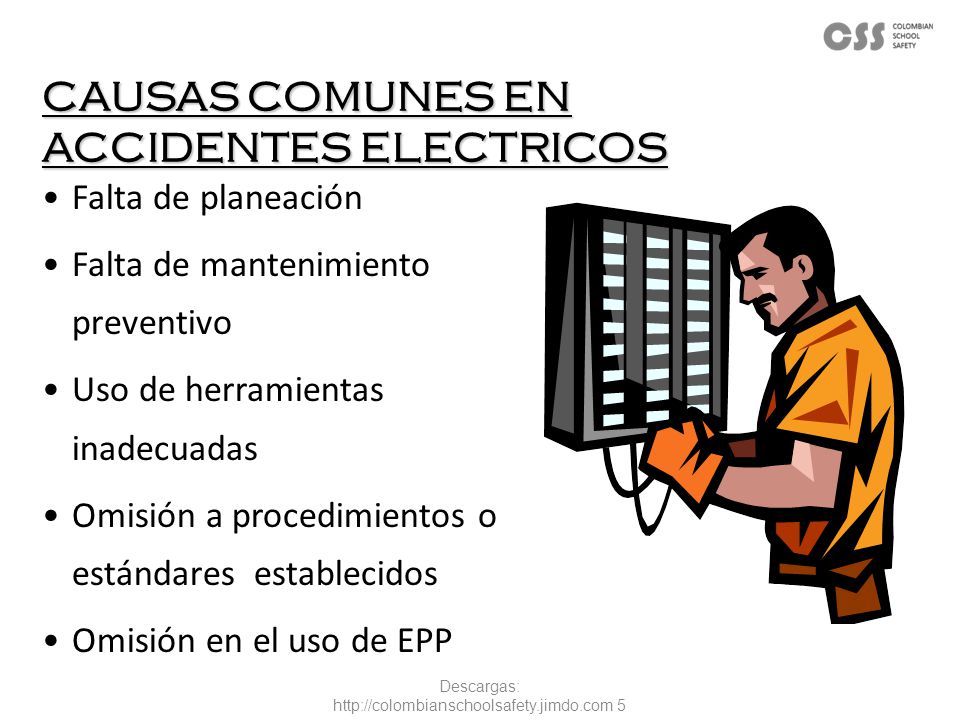

5 CAUSAS COMUNES EN ACCIDENTES ELECTRICOS
Falta de planeación Falta de mantenimiento preventivo Uso de herramientas inadecuadas Omisión a procedimientos o estándares establecidos Omisión en el uso de EPP

6 PRINCIPIOS BASICOS Conductor: Es todo elemento o material que permite el flujo de corriente eléctrica a través de él. Aislante: Es todo material o elemento que se resiste al flujo de la electricidad con tanta intensidad que puede ser usado como protector frente a su contacto

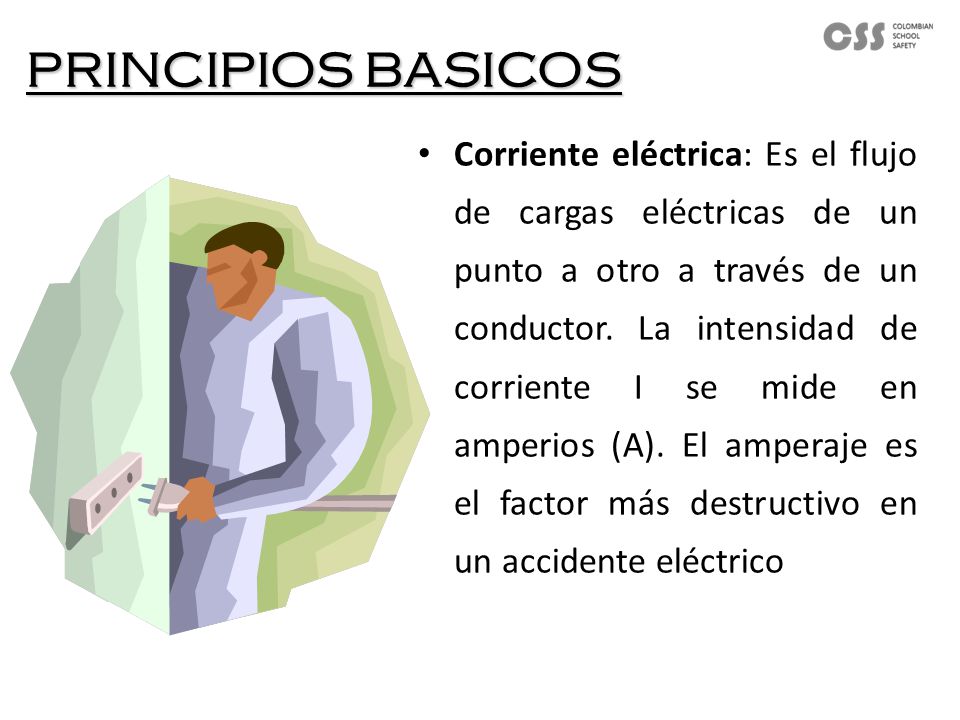

7 PRINCIPIOS BASICOS Corriente eléctrica: Es el flujo de cargas eléctricas de un punto a otro a través de un conductor. La intensidad de corriente I se mide en amperios (A). El amperaje es el factor más destructivo en un accidente eléctrico

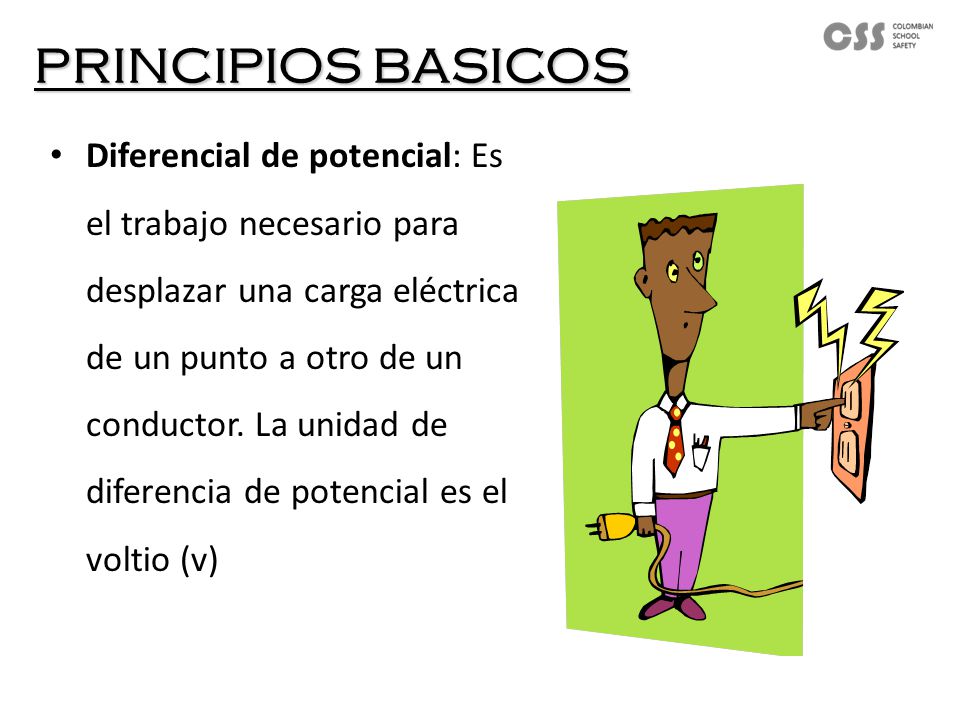

8 PRINCIPIOS BASICOS Diferencial de potencial: Es el trabajo necesario para desplazar una carga eléctrica de un punto a otro de un conductor. La unidad de diferencia de potencial es el voltio (v)

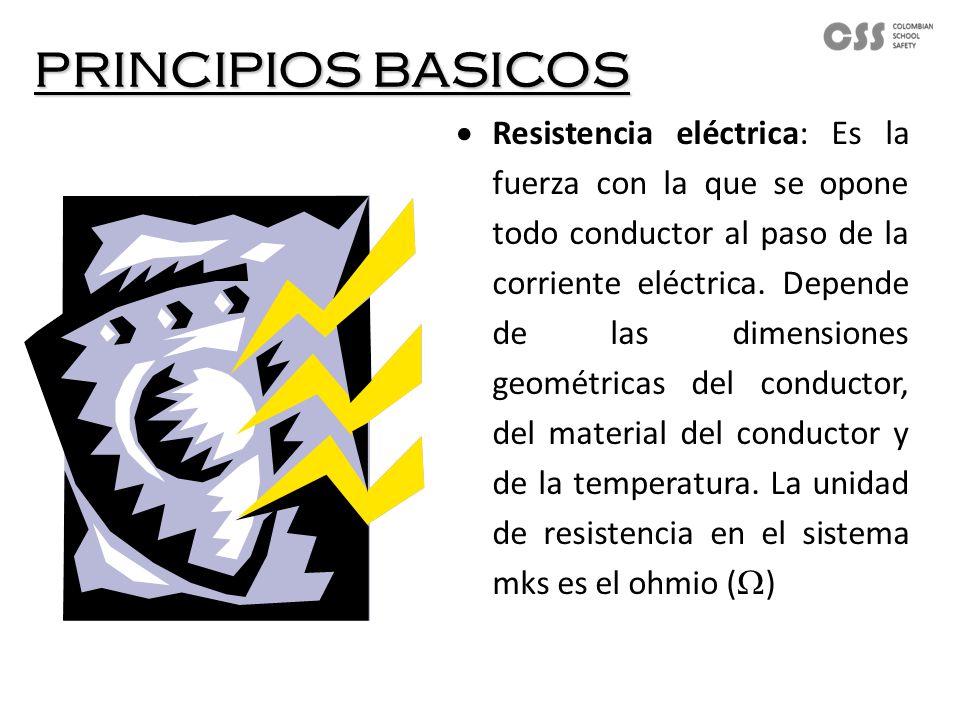

9 PRINCIPIOS BASICOS Resistencia eléctrica: Es la fuerza con la que se opone todo conductor al paso de la corriente eléctrica. Depende de las dimensiones geométricas del conductor, del material del conductor y de la temperatura. La unidad de resistencia en el sistema mks es el ohmio ()

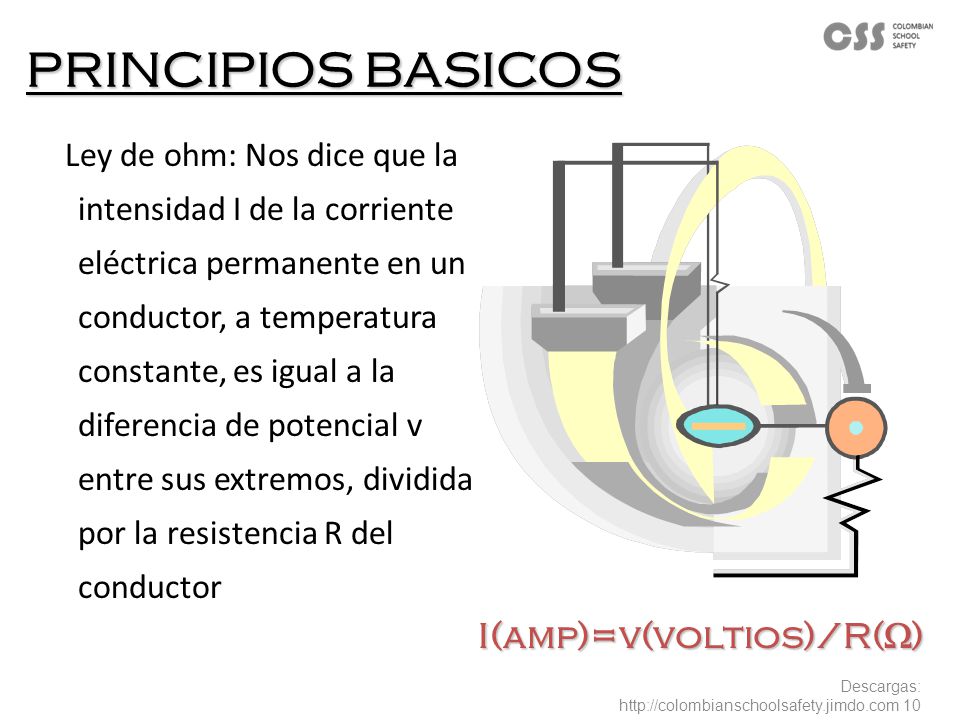

10 I(amp)=v(voltios)/R()
PRINCIPIOS BASICOS Ley de ohm: Nos dice que la intensidad I de la corriente eléctrica permanente en un conductor, a temperatura constante, es igual a la diferencia de potencial v entre sus extremos, dividida por la resistencia R del conductor I(amp)=v(voltios)/R()

11 PRINCIPIOS BASICOS Circuito eléctrico: Es un sistema formado por generador, conductor y una resistencia, para desarrollar un trabajo. Sistema eléctrico: Es todo circuito, conductor, equipo, maquinaria o herramienta que en condiciones normales se encuentra bajo tensión eléctrica

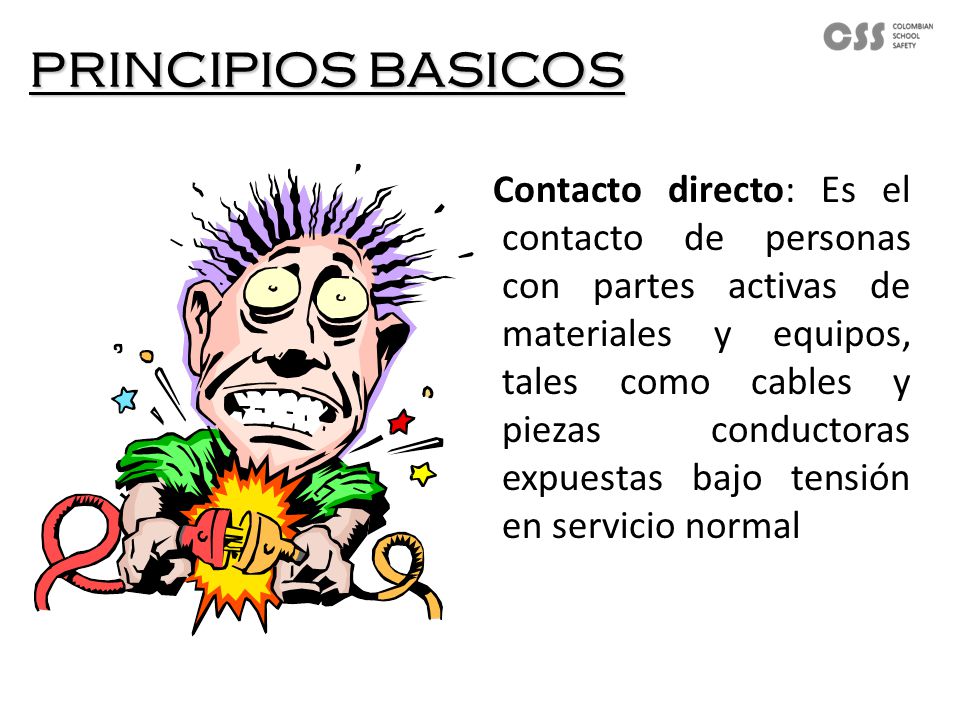

12 PRINCIPIOS BASICOS Contacto directo: Es el contacto de personas con partes activas de materiales y equipos, tales como cables y piezas conductoras expuestas bajo tensión en servicio normal

13 PRINCIPIOS BASICOS Contacto indirecto: Es el contacto de personas con “masas” puestas accidentalmente bajo tensión. Las masas pueden ser partes metálicas, cuyo aislamiento ha fallado, objetos metálicos situados en la proximidad de partes activas no aisladas y que podrían unirse eléctricamente

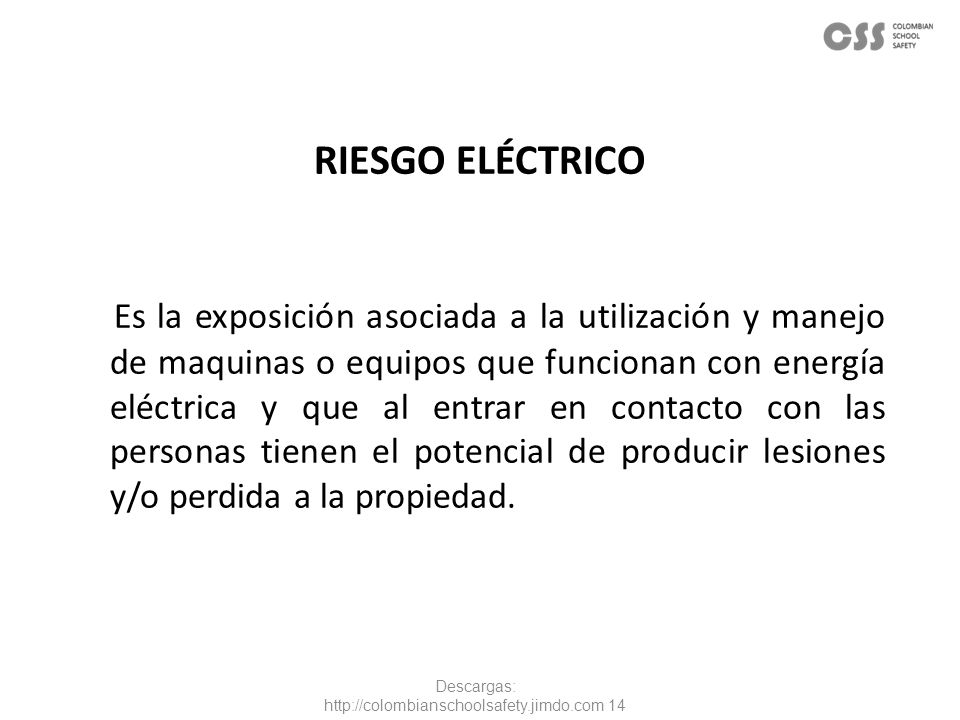

14 RIESGO ELÉCTRICO Es la exposición asociada a la utilización y manejo de maquinas o equipos que funcionan con energía eléctrica y que al entrar en contacto con las personas tienen el potencial de producir lesiones y/o perdida a la propiedad.

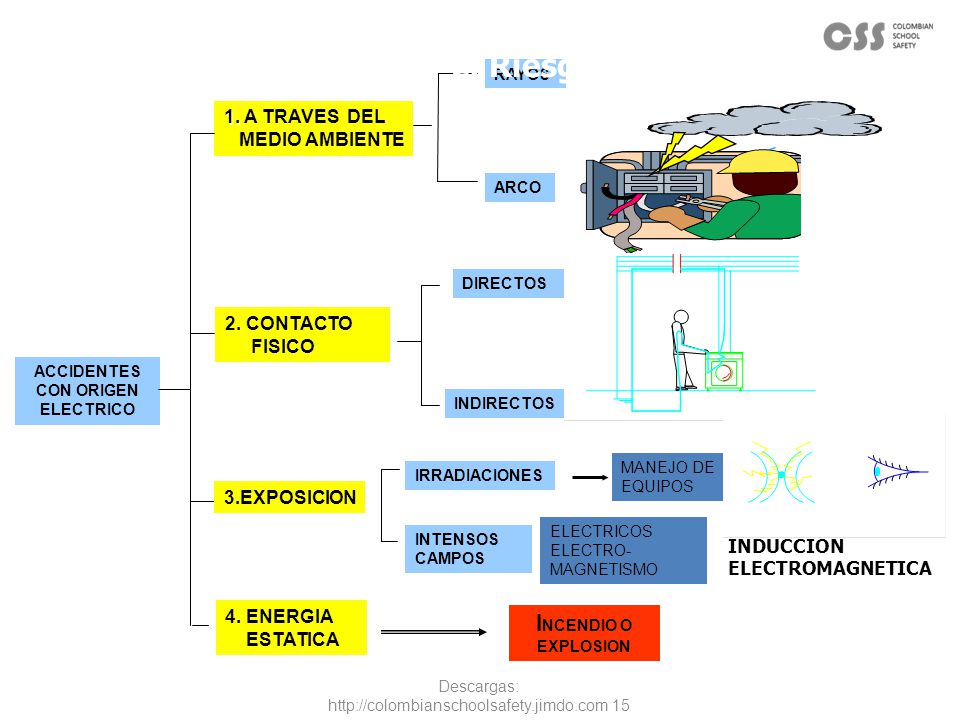

15 ¿Cómo se presenta el Riesgo Eléctrico ?
ARCO 2. CONTACTO FISICO DIRECTOS INDIRECTOS ACCIDENTES CON ORIGEN ELECTRICO RAYOS 1. A TRAVES DEL MEDIO AMBIENTE IRRADIACIONES INTENSOS CAMPOS MANEJO DE EQUIPOS ELECTRICOS ELECTRO- MAGNETISMO 4. ENERGIA ESTATICA INCENDIO O EXPLOSION INDUCCION ELECTROMAGNETICA 3.EXPOSICION ¿Cómo se presenta el Riesgo Eléctrico ?

16 Extra Alta Tensión: (EAT) > 220 KV
Niveles de Tensión Extra Alta Tensión: (EAT) > 220 KV Alta Tensión:: > 57.5 Kv < 200Kv Media Tensión:: > 1 Kv < 57.5 Kv Baja Tensión:: > 25 V < 1 Kv

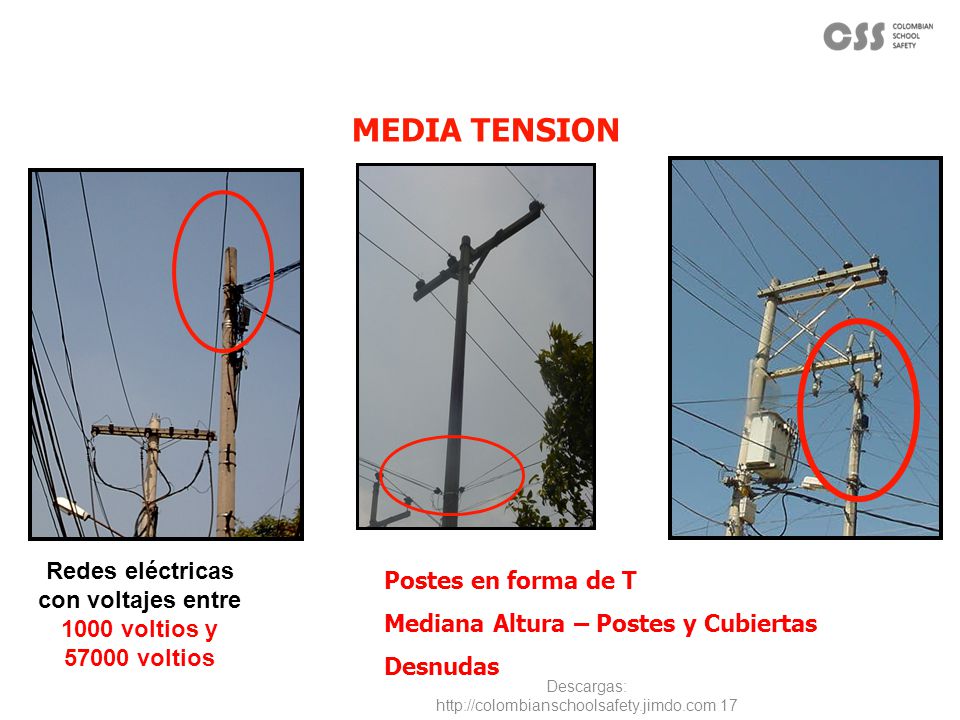

17 Redes eléctricas con voltajes entre 1000 voltios y 57000 voltios
¿Como Identificar el Riesgo? MEDIA TENSION Redes eléctricas con voltajes entre 1000 voltios y voltios Postes en forma de T Mediana Altura – Postes y Cubiertas Desnudas

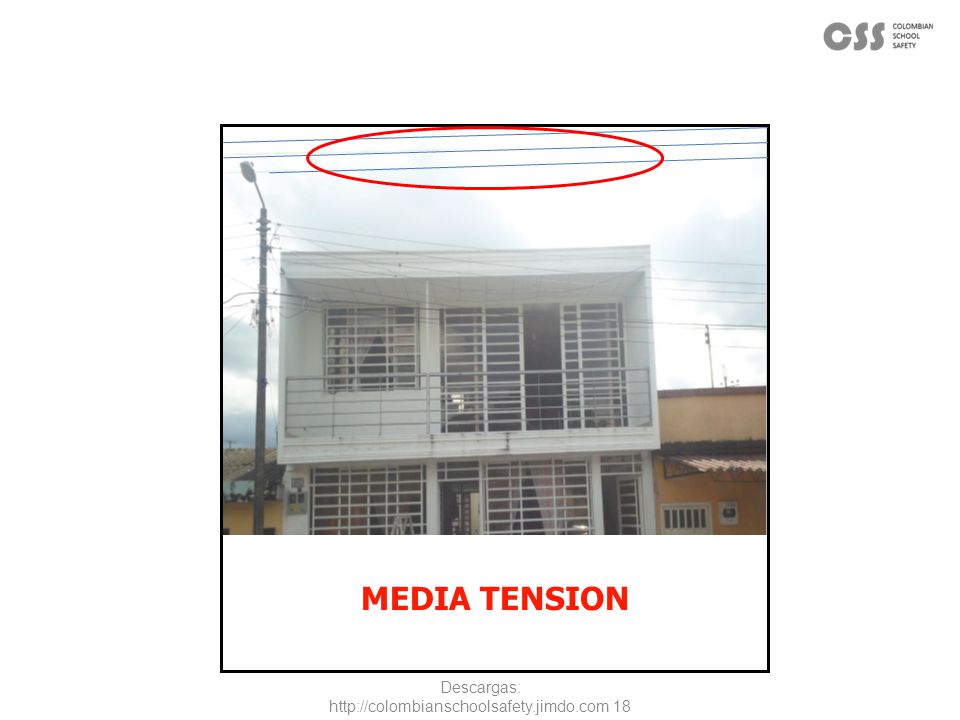

18 ¿Como Identificar el Riesgo?
MEDIA TENSION

19 REGLAS DE ORO EN RIESGO ELÉCTRICO
SIEMPRE identifique si en el lugar de trabajo hay presencia de líneas de media o alta tensión desnudas. Recuerde que sus niveles de TENSION son MORTALES. SIEMPRE conozca y respete sin excepción las distancias de seguridad y zonas de servidumbre para líneas de media y alta tensión. NUNCA trabaje cerca a líneas eléctricas de media o alta tensión portando materiales metálicos (relojes, anillos, cadenas) o herramientas metálicas (alicates, destornilladores) que sirvan como conductores eléctricos. NUNCA trabaje cerca a líneas eléctricas de media o alta tensión en condiciones atmosféricas como lluvia o tormenta eléctrica. NUNCA viole o sobrepase las distancias de seguridad eléctrica de las líneas eléctricas de media o alta tensión, lanzando el cable, equipos o herramientas en estas zonas. En caso de accidente grave o fatal por electrocución NUNCA intente realizar el rescate por si mismo, RECUERDE que se puede convertir en la segunda víctima. SIEMPRE siga los procedimientos de seguridad eléctrica establecidos por su empresa. NUNCA desarrolle un trabajo, sí la presencia de líneas eléctricas de media o alta tensión pone en riesgo inminente la vida suya, la de sus compañeros o la comunidad. SIEMPRE usar los Elementos de Protección Personal (EPP) con la capacidad dieléctrica requerida parea la labor. (Casco y Botas dieléctricas)

20 Gracias!!
