1 RIESGO ELÉCTRICO riesgo eléctrico

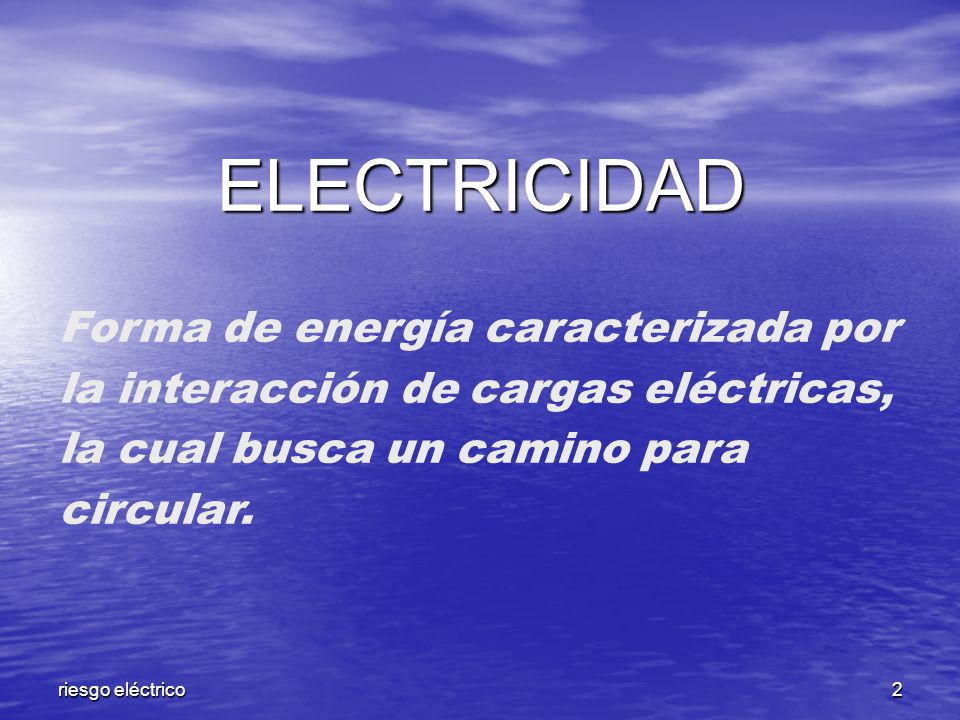

2 ELECTRICIDAD Forma de energía caracterizada por la interacción de cargas eléctricas, la cual busca un camino para circular. riesgo eléctrico

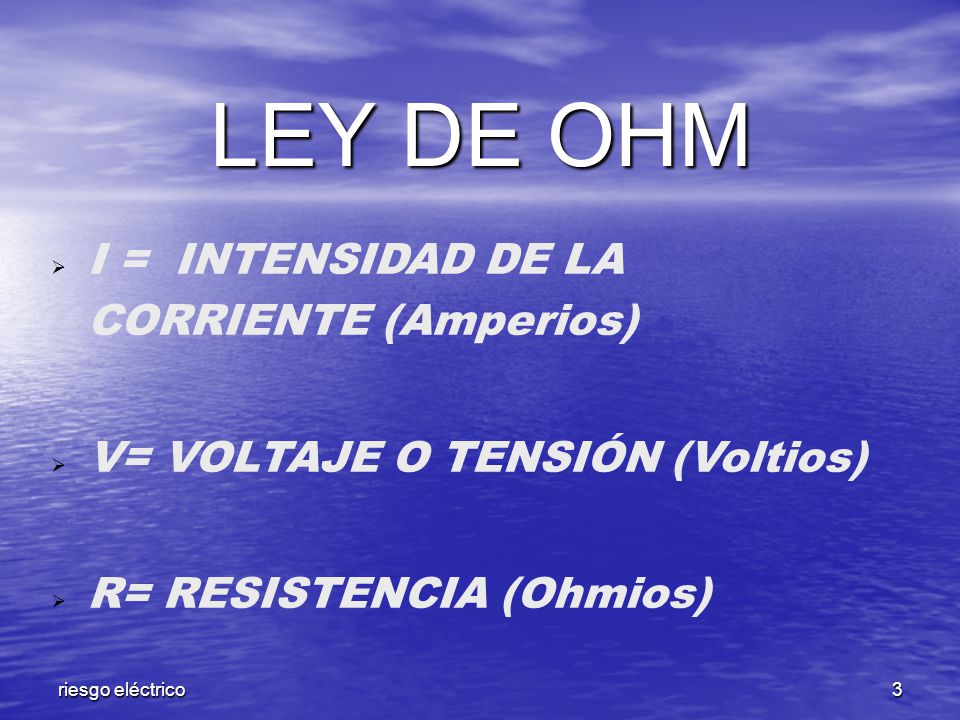

3 LEY DE OHM I = INTENSIDAD DE LA CORRIENTE (Amperios)
V= VOLTAJE O TENSIÓN (Voltios) R= RESISTENCIA (Ohmios) riesgo eléctrico

4 RIESGO ELÉCTRICO “Es la probabilidad de ocurrencia de daños en las personas, como consecuencia del paso de la corriente eléctrica por su organismo” También se conoce como riesgo de electrocución riesgo eléctrico

5 CLASIFICACIÓN DEL RIESGO ELÉCTRICO:
a) RIESGO DE ELECTROCUCIÓN: Contacto Directo Contacto Indirecto (tensión transferida) Tensión de contacto Tensión de defecto b) RIESGO POR FUNCIONAMIENTO DE LAS LÍNEAS Y EQUIPOS ELÉCTRICOS: Campos Magnéticos Campos Eléctricos riesgo eléctrico

6 CLASIFICACIÓN DEL RIESGO ELÉCTRICO:
c) RIESGO POR FALLAS DE PROTECCIÓN: Ausencia de protección. Ausencia de Sistemas de puestas a tierras (aterramiento) Fallas o deterioro en los equipos o mal uso de las Herramientas (Flash Eléctrico) d) RIESGO POR EFECTOS NATURALES: Descargas atmosféricas. Cargas estáticas. riesgo eléctrico

7 FACTORES DETERMINANTES DE LA LESIÓN ELÉCTRICA
Intensidad de la corriente Voltaje Resistencia Duración de la corriente (Tiempo) Trayecto Mecanismos de contacto riesgo eléctrico

8 INTENSIDAD DE LA CORRIENTE
DAÑOS A LA SALUD 1 A 3 mAmp. No existe peligro y el contacto puede mantenerse sin problemas 3 A 10 mAmp. Produce una sensación de hormigueo y puede provocar movimientos/reflejos 10mAmp. Tetanizacion muscular o contracción de los músculos de las manos y brazos que impide soltar el objeto 25 mAmp. Paro respiratorio (si la corriente atraviesa el cerebro) 25 A 30 mAmp Asfixia (si la corriente atraviesa el tórax) 60 A 75 mAmp. Fibrilación ventricular (si la corriente atraviesa el corazón) riesgo eléctrico

9 RESISTENCIA DEL TEJIDO HUMANO
Resistencia Baja Resistencia Intermedia Resistencia Elevada Nervios Sangre Mucosas Vísceras Piel Húmeda Tendones Grasa Huesos riesgo eléctrico

10 riesgo eléctrico

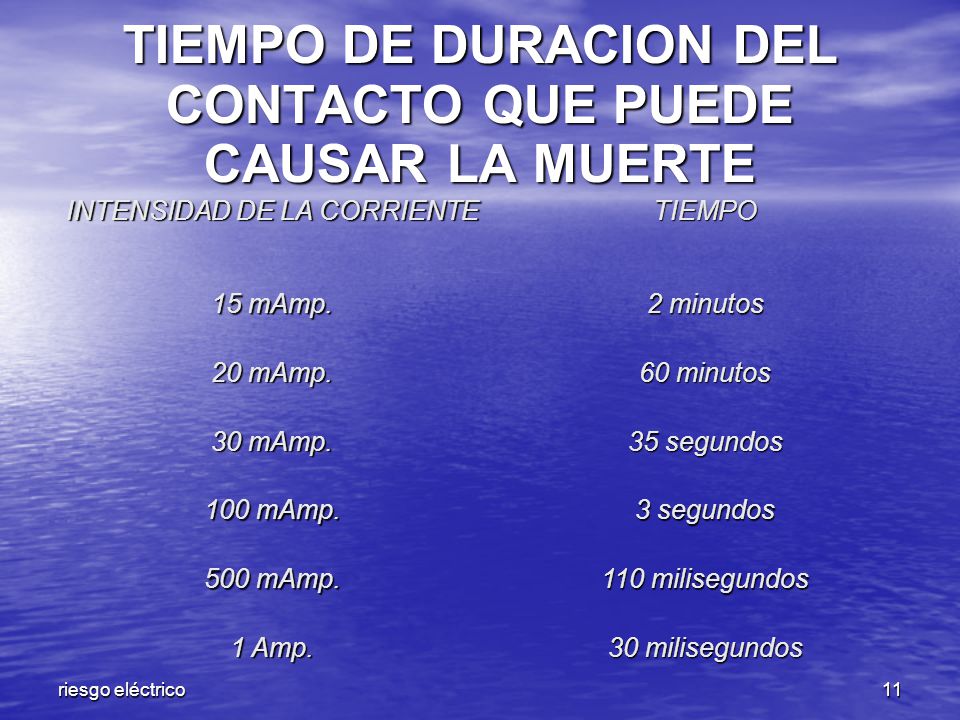

11 TIEMPO DE DURACION DEL CONTACTO QUE PUEDE CAUSAR LA MUERTE
INTENSIDAD DE LA CORRIENTE TIEMPO 15 mAmp. 2 minutos 20 mAmp. 60 minutos 30 mAmp. 35 segundos 100 mAmp. 3 segundos 500 mAmp. 110 milisegundos 1 Amp. 30 milisegundos riesgo eléctrico

12 TRAYECTO DE LA CORRIENTE
riesgo eléctrico

13 MECANISMO DE CONTACTO Contactos eléctricos directos: las personas entran en contacto con las partes activas de materiales y equipos que normalmente tienen tensión: cables, enchufes, cajas de empalmes, etc. b) Contactos eléctricos indirectos: es el contacto de una persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc. riesgo eléctrico

14 Contacto Directo riesgo eléctrico

15 Contacto Indirecto riesgo eléctrico

16 CONEXIONES A TIERRA riesgo eléctrico

17 FACTORES DE PROTECCIÓN CONTRA CONTACTOS ELÉCTRICOS
Clase A: aplicar medidas preventivas, destinadas a suprimir el riesgo de contactos eléctricos entre masas y los elementos conductores en los que pueda aparecer tensión peligrosa. Clase B: consiste en interponer un dispositivo de corte automático que origina la desconexión de la instalación defectuosa. riesgo eléctrico

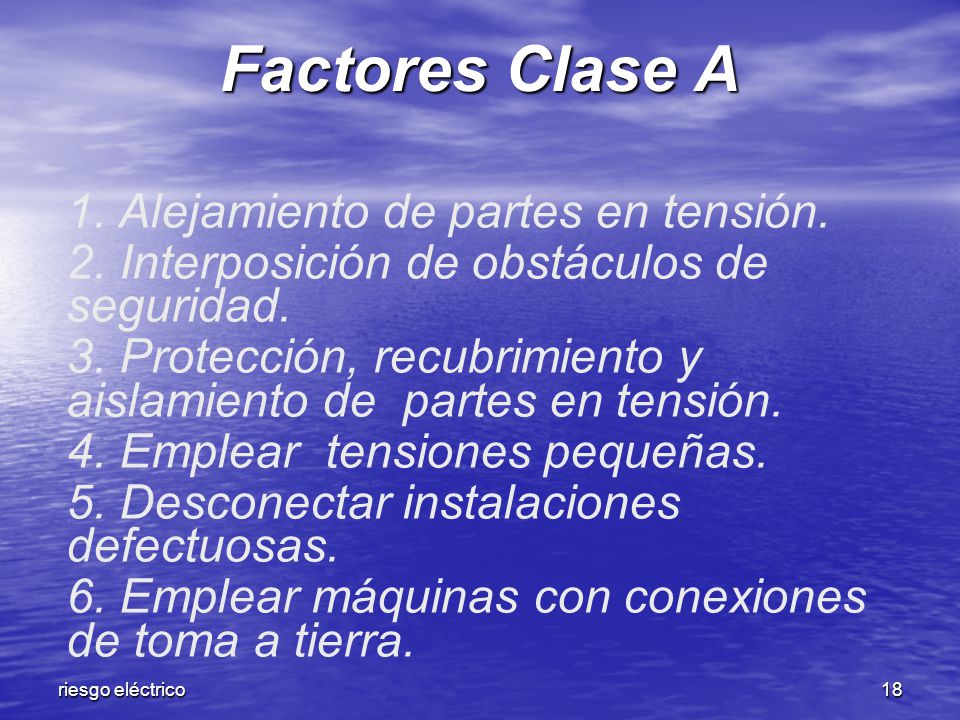

18 Factores Clase A 1. Alejamiento de partes en tensión.
2. Interposición de obstáculos de seguridad. 3. Protección, recubrimiento y aislamiento de partes en tensión. 4. Emplear tensiones pequeñas. 5. Desconectar instalaciones defectuosas. 6. Emplear máquinas con conexiones de toma a tierra. riesgo eléctrico

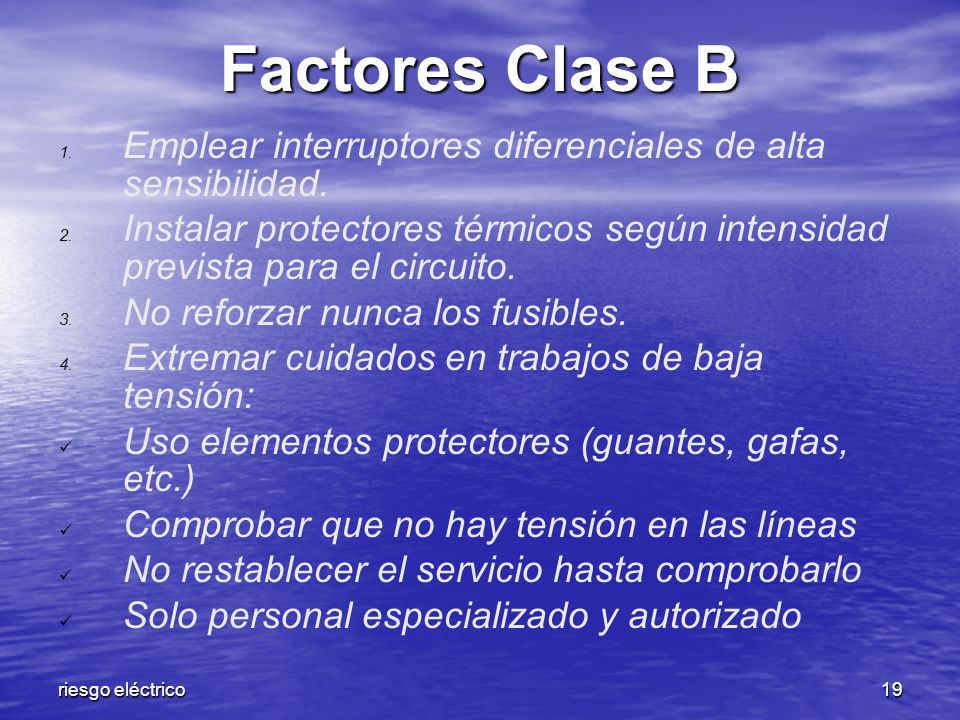

19 Factores Clase B Emplear interruptores diferenciales de alta sensibilidad. Instalar protectores térmicos según intensidad prevista para el circuito. No reforzar nunca los fusibles. Extremar cuidados en trabajos de baja tensión: Uso elementos protectores (guantes, gafas, etc.) Comprobar que no hay tensión en las líneas No restablecer el servicio hasta comprobarlo Solo personal especializado y autorizado riesgo eléctrico

20 LESION POR FLASH ELÉCTRICO
riesgo eléctrico

21 QUEMADURAS POR ELECTRICIDAD
riesgo eléctrico

22 QUEMADURAS POR ELECTRICIDAD
riesgo eléctrico

23 LESIONES CUTANEAS POR ELECTRICIDAD
riesgo eléctrico

24 FLASH ELECTRICO riesgo eléctrico

25 ACCIDENTE POR ARCO ELECTRICO
riesgo eléctrico

26 GRACIAS POR SU ATENCION
riesgo eléctrico
