RIESGO ELECTRICO Ing. Gustavo Larrahondo.

Presentación del tema: "RIESGO ELECTRICO Ing. Gustavo Larrahondo."— Transcripción de la presentación:

1 RIESGO ELECTRICO Ing. Gustavo Larrahondo

2 EFECTOS FISIOLOGICOS DE LA CORRIENTE ELECTRICA
Ing. Gustavo Larrahondo

3 EFECTOS FISIOLOGICOS DE LA CORRIENTE ELECTRICA
Los accidentes eléctricos provocan trastornos graves en el organismo, tales como quemaduras severas, desarreglos del sistema nervioso, parálisis del sistema respiratorio y, como consecuencia, asfixia, parálisis del corazón y posiblemente la muerte. Ing. Gustavo Larrahondo

4 LEYES FISICAS Y CONCEPTOS DE CIRCUITOS
En nuestro cuerpo se cumplen las mismas leyes físicas de los circuitos eléctricos, éstas son: Ley de Ohm: En una resistencia, sometida a una diferencia de potencial, la intensidad de la corriente eléctrica es directamente proporcional a la tensión e inversamente al valor de la resistencia: Ing. Gustavo Larrahondo

5 LEYES FISICAS Y CONCEPTOS DE CIRCUITOS
Ley de Watt: La potencia eléctrica, es el trabajo producido por una resistencia debida a la circulación por ella de una corriente eléctrica, esta potencia es directamente proporcional a la tensión y a la intensidad de la corriente. Ley de Joule: Cuando una corriente circula a través de una resistencia esta se calienta y disipa una energía que es directamente proporcional a la potencia eléctrica y al tiempo que permanece la circulación de la corriente. Ing. Gustavo Larrahondo

6 LEYES FISICAS Y CONCEPTOS DE CIRCUITOS
Reflexión: ¿Porque un pájaro que se apoya sobre un conductor sin aislamiento y energizado, no se electrocuta? Ing. Gustavo Larrahondo

7 FACTORES QUE INFLUYEN EN EL EFECTO ELECTRICO
El efecto de la corriente eléctrica sobre el cuerpo humano depende de una serie de factores o variables, entre los cuales cabe destacar, en orden de importancia: Intensidad de la corriente Duración del contacto eléctrico Resistencia eléctrica del cuerpo humano Tensión aplicada Frecuencia de la corriente Recorrido de la corriente a través del cuerpo humano Ing. Gustavo Larrahondo

8 RESISTENCIA DEL CUERPO HUMANO
El cuerpo humano presenta una resistencia al paso de la corriente eléctrica normalmente elevada, aunque esta depende de varios factores sobre todo del estado de la piel; así una piel seca ofrecerá alta resistencia, mientras que una piel húmeda ofrece baja resistencia, la piel herida también ofrece baja resistencia permitiendo que la corriente fluya fácilmente por el torrente sanguíneo y los otros tejidos orgánicos. Ing. Gustavo Larrahondo

9 RESISTENCIA DEL CUERPO HUMANO
La resistencia en el cuerpo humano depende de los siguientes aspectos:  Resistencia de la piel a la entrada de la corriente. Resistencia opuesta por los tejidos y órganos. Resistencia de la piel a la salida de la corriente. La superficie de contacto. La humedad de la piel. La presión de contacto. El tipo de calzado. La humedad del terreno. Ing. Gustavo Larrahondo

10 RESISTENCIA DEL CUERPO HUMANO
Tabla 1. Resistencia del cuerpo al paso de la corriente. Ing. Gustavo Larrahondo

11 RECORRIDO DE LA CORRIENTE A TRAVÉS DEL CUERPO
Cuando una persona forma parte de un circuito eléctrico, la corriente que circula por ella hace que experimente un choque eléctrico. La gravedad del accidente depende del recorrido de la corriente a través del cuerpo. Ing. Gustavo Larrahondo

12 FACTOR DE CORRIENTE DE CORAZÓN “F”
Permite calcular la equivalencia del riesgo de las corrientes atraviesan el cuerpo humano. Ing. Gustavo Larrahondo

13 FACTOR DE CORRIENTE DE CORAZÓN “F”
Esta equivalencia se calcula de la siguiente forma: 𝐼 ℎ = 𝐼 𝑟𝑒𝑓 𝐹 Donde, 𝐼 ℎ = corriente que atraviesa el cuerpo por un trayecto determinado. 𝐼 𝑟𝑒𝑓 = corriente “mano izquierda-pies”. 𝐹 = factor de corriente de corazón. Ing. Gustavo Larrahondo

14 FACTORES DE RIESGO PARA EL CUERPO DEPENDIENDO LA TRAYECTORIA.
Nótese que los trayectos que tienen que ver con corazón, presentan los factores más altos, el más peligroso es el de pecho-mano izquierda (F=1.5) y el de menor peligrosidad es el de espalda-mano derecha (F=0.3) Ing. Gustavo Larrahondo

15 FACTOR DE CORRIENTE DE CORAZÓN “F”
Por ejemplo, podemos evaluar que una corriente de 200 mA con un trayecto mano-mano tendrá un riesgo equivalente a una corriente de 80 mA con trayectoria mano izquierda-los dos pies. Ing. Gustavo Larrahondo

16 EFECTOS DE LA CORRIENTE ELÉCTRICA A TRAVÉS DEL CUERPO HUMANO
Las consecuencias del paso de la corriente por el cuerpo pueden ocasionar desde lesiones físicas secundarias (golpes, caídas, etc.), hasta la muerte por fibrilación ventricular. Las lesiones cardíacas (arritmias, fibrilación ventricular, paro cardiaco) ocurren con mayor frecuencia cuando el punto de entrada es una mano y el de salida es la otra. Las lesiones de órganos y vísceras internas, ocurren cuando los puntos de entrada y salida están ubicados en el tronco. Las del sistema nervioso central cuando el punto de entrada está en la cabeza. El paro cardíaco se produce cuando la corriente pasa por el corazón y su efecto en el organismo se traduce en un paro circulatorio por parada cardíaca. Cuando se superan los 10mA ocurre tetanización o contracción muscular. La cual se entiende como el movimiento incontrolado de los músculos debido a la acción de la corriente eléctrica, con pérdida de control en brazos y piernas. Ing. Gustavo Larrahondo

17 EFECTOS SOBRE EL ORGANISMO POR EL PASO DE CORRIENTE C.C Y C.A
Ing. Gustavo Larrahondo

18 EJEMPLO PRACTICO Imagínese una situación hipotética de un trabajador que está operando una máquina o herramienta eléctrica que está en malas condiciones y accidentalmente entra en contacto con un cable con tensión de 120 voltios. Si la piel del trabajador está seca, podrá funcionar como un buen aislante por lo que puede tener una resistencia cercana a los Ω. Utilizando la ley de ohm para esta situación, se obtiene el siguiente valor. De acuerdo con la información de la tabla anterior se puede concluir que la corriente es tan pequeña que posiblemente ni será notada. Ing. Gustavo Larrahondo

19 EJEMPLO PRACTICO Sin embargo, en el caso de que el trabajador esté sudando, transpirando u otra humedad, la resistencia se reduce significativamente a un valor aproximado de 500 ohmios. Por lo tanto, el cálculo de la corriente es el siguiente: Con el valor de la intensidad de corriente indicado en la ecuación anterior, las consecuencias para la salud de la persona pueden ser mortales, siempre y cuando no hubiera otro aislante en el circuito como el suelo o bien que la corriente haya circulado por el corazón. Ing. Gustavo Larrahondo

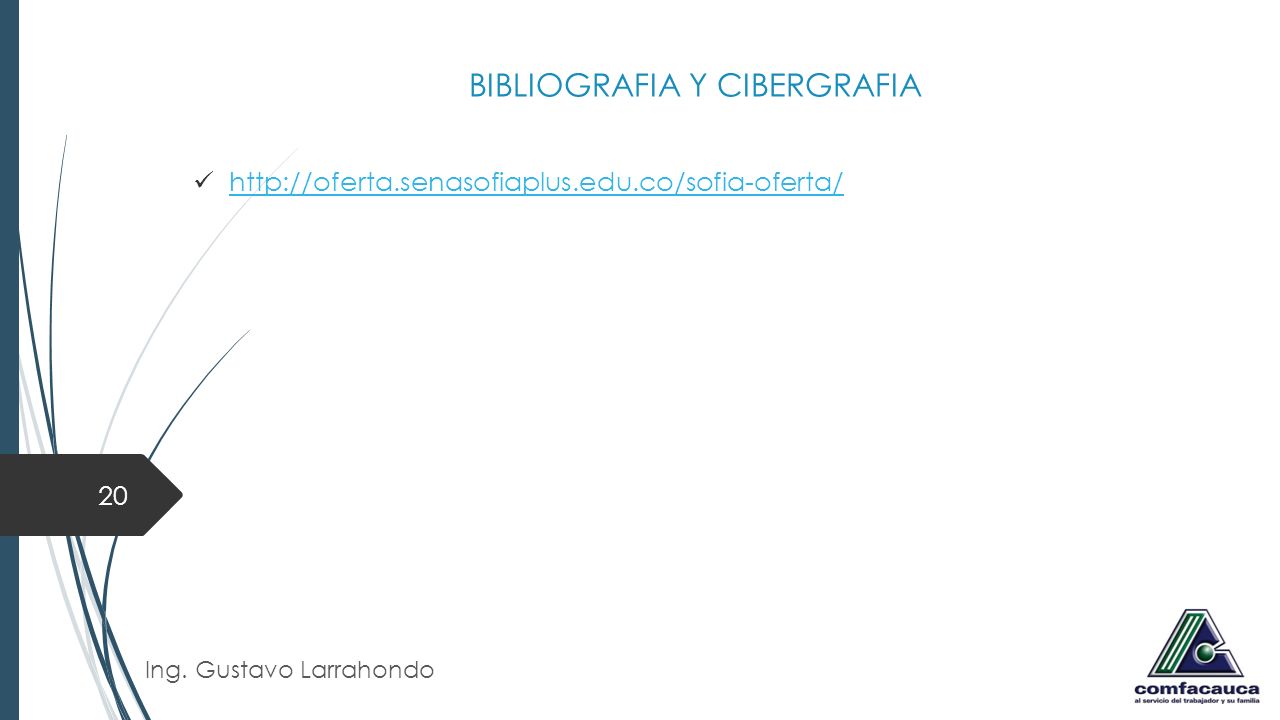

20 BIBLIOGRAFIA Y CIBERGRAFIA
Ing. Gustavo Larrahondo
