DE L’ORGANIGRAMA AL DIBUIX Dinàmica i funcionament de la ciutat

Presentación del tema: "DE L’ORGANIGRAMA AL DIBUIX Dinàmica i funcionament de la ciutat"— Transcripción de la presentación:

1 DE L’ORGANIGRAMA AL DIBUIX Dinàmica i funcionament de la ciutat

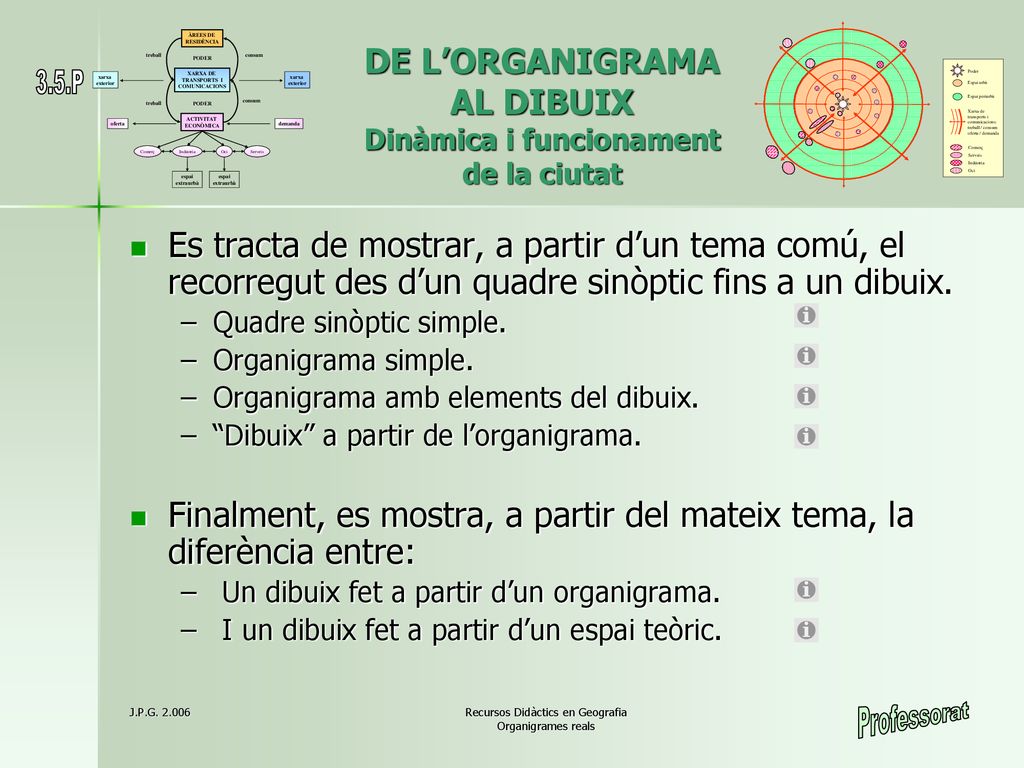

3.5.P Es tracta de mostrar, a partir d’un tema comú, el recorregut des d’un quadre sinòptic fins a un dibuix. Quadre sinòptic simple. Organigrama simple. Organigrama amb elements del dibuix. “Dibuix” a partir de l’organigrama. Finalment, es mostra, a partir del mateix tema, la diferència entre: Un dibuix fet a partir d’un organigrama. I un dibuix fet a partir d’un espai teòric. J.P.G Recursos Didàctics en Geografia Organigrames reals Professorat

2 DINÀMICA I FUNCIONAMENT DE LA CIUTAT
3.5.P Elements sense intuir la jerarquia. Inexistència de relacions entre elements del mateix nivell. PODER XARXA DE TRANSPORTS I COMUNICACIONS ÀREES DE RESIDÈNCIA treball consum xarxa exterior Consum i treball ACTIVITAT ECONÒMICA Oferta i demanda Comerç Indústria Oci Serveis espai extraurbà espai extraurbà J.P.G Recursos Didàctics en Geografia Organigrames reals

3 DINÀMICA I FUNCIONAMENT DE LA CIUTAT

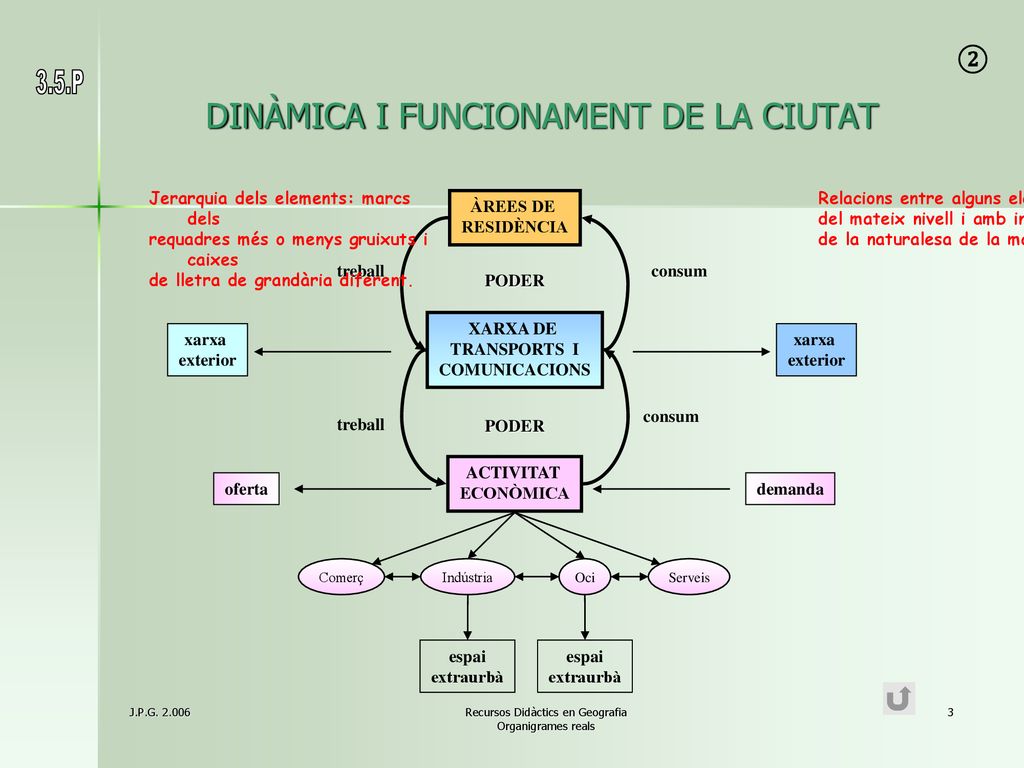

② 3.5.P Jerarquia dels elements: marcs dels requadres més o menys gruixuts i caixes de lletra de grandària diferent. Relacions entre alguns elements del mateix nivell i amb indicació de la naturalesa de la mateixa. ÀREES DE RESIDÈNCIA treball consum PODER XARXA DE TRANSPORTS I COMUNICACIONS xarxa exterior xarxa exterior consum treball PODER ACTIVITAT ECONÒMICA oferta demanda Comerç Indústria Oci Serveis espai extraurbà espai extraurbà J.P.G Recursos Didàctics en Geografia Organigrames reals

4 DINÀMICA I FUNCIONAMENT DE LA CIUTAT

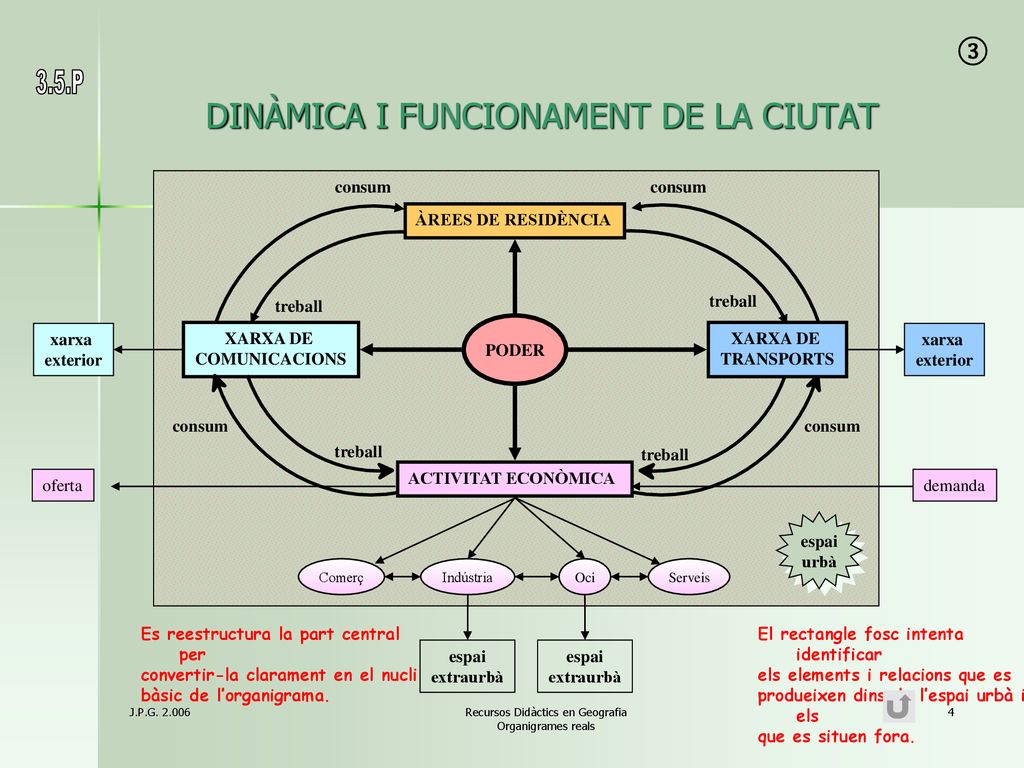

③ 3.5.P consum consum ÀREES DE RESIDÈNCIA treball treball PODER xarxa exterior XARXA DE COMUNICACIONS XARXA DE TRANSPORTS xarxa exterior consum consum treball treball ACTIVITAT ECONÒMICA oferta demanda espai urbà Comerç Indústria Oci Serveis Es reestructura la part central per convertir-la clarament en el nucli bàsic de l’organigrama. El rectangle fosc intenta identificar els elements i relacions que es produeixen dins de l’espai urbà i els que es situen fora. espai extraurbà espai extraurbà J.P.G Recursos Didàctics en Geografia Organigrames reals

5 DINÀMICA I FUNCIONAMENT DE LA CIUTAT

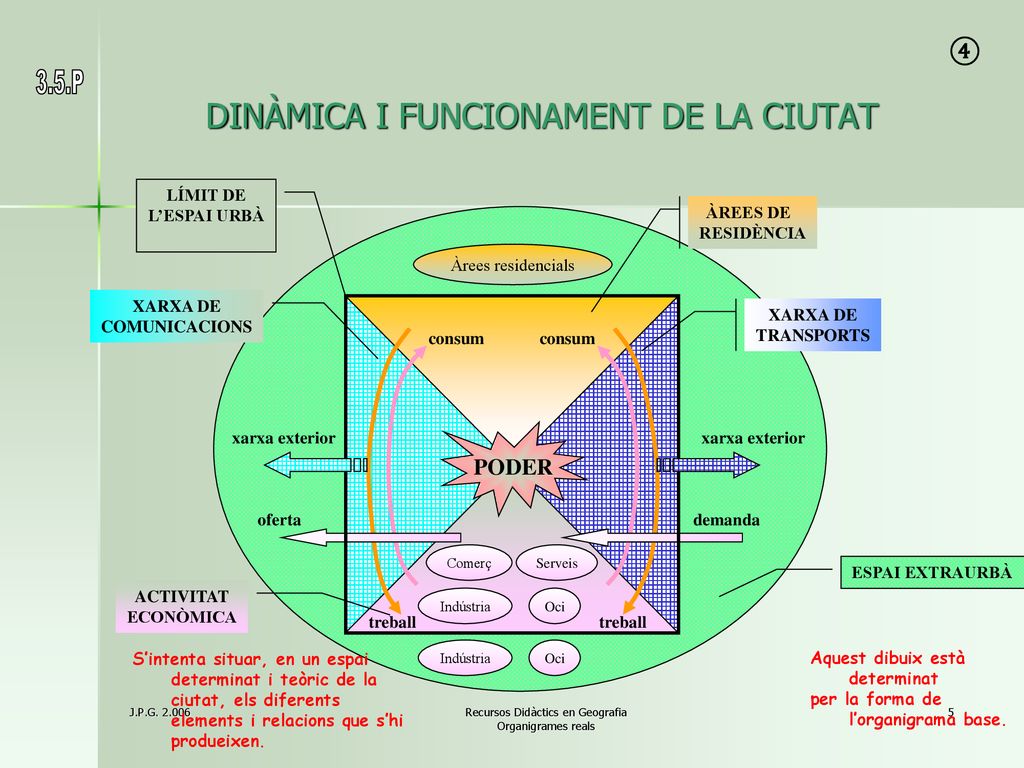

④ 3.5.P LÍMIT DE L’ESPAI URBÀ ÀREES DE RESIDÈNCIA Àrees residencials XARXA DE COMUNICACIONS XARXA DE TRANSPORTS consum consum xarxa exterior PODER xarxa exterior oferta demanda Comerç Serveis ESPAI EXTRAURBÀ ACTIVITAT ECONÒMICA Indústria Oci treball treball S’intenta situar, en un espai determinat i teòric de la ciutat, els diferents elements i relacions que s’hi produeixen. Indústria Oci Aquest dibuix està determinat per la forma de l’organigrama base. J.P.G Recursos Didàctics en Geografia Organigrames reals

6 Organigrama amb inici d’espai “Dibuix” a partir d’un organigrama
⑤ 3.5.P Quadre sinòptic Inici d’organigrama Organigrama amb inici d’espai “Dibuix” a partir d’un organigrama J.P.G Recursos Didàctics en Geografia Organigrames reals

7 DINÀMICA I FUNCIONAMENT DE LA CIUTAT

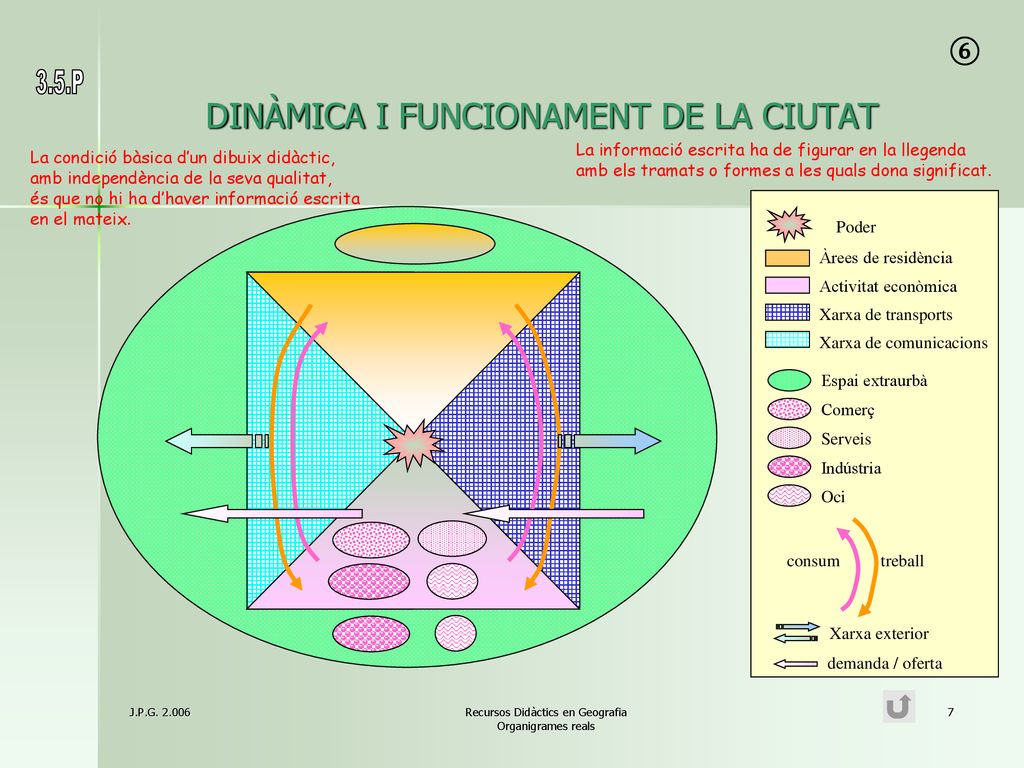

⑥ 3.5.P La informació escrita ha de figurar en la llegenda amb els tramats o formes a les quals dona significat. La condició bàsica d’un dibuix didàctic, amb independència de la seva qualitat, és que no hi ha d’haver informació escrita en el mateix. Poder Àrees de residència Activitat econòmica Xarxa de transports Xarxa de comunicacions Espai extraurbà Comerç Serveis Indústria Oci consum treball Xarxa exterior demanda / oferta J.P.G Recursos Didàctics en Geografia Organigrames reals

8 DINÀMICA I FUNCIONAMENT DE LA CIUTAT
⑦ 3.5.P Aquest dibuix no te res a veure amb els dibuixos anteriors, encara que empra molts elements i relacions comunes. Poder Espai urbà Espai periurbà Xarxa de transports i comunicacions: treball / consum oferta / demanda Comerç Serveis Indústria Oci És un dibuix nou, a partir d’un espai teòric nou, sense relació amb la forma de l’organigrama. J.P.G Recursos Didàctics en Geografia Organigrames reals

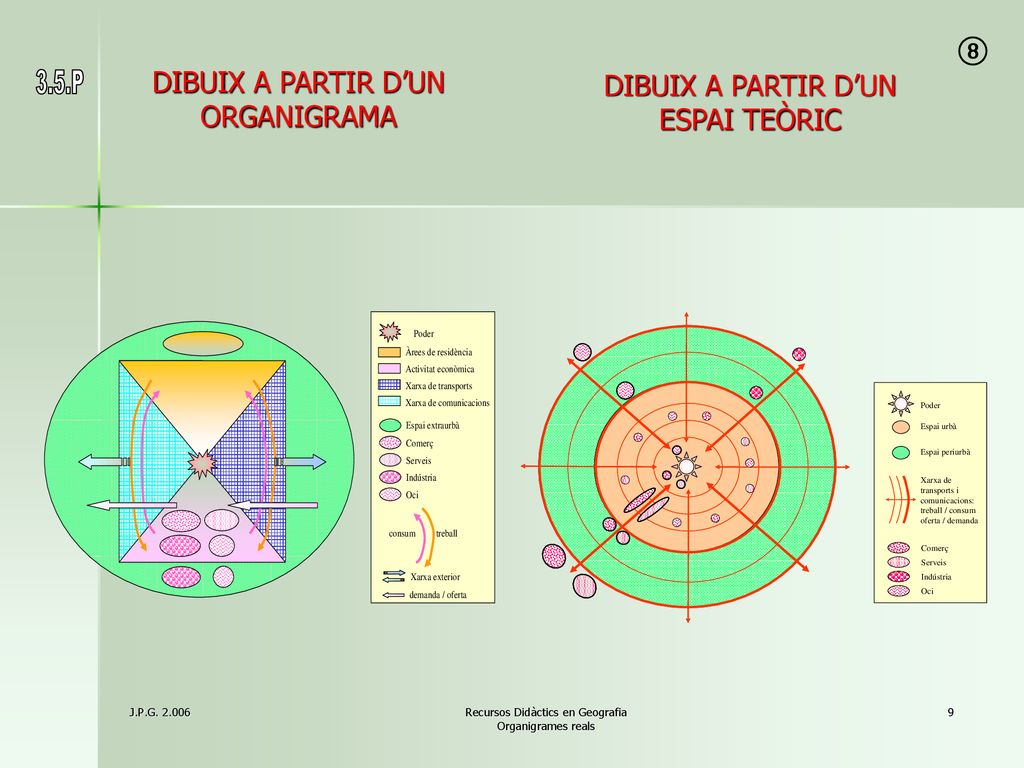

9 DIBUIX A PARTIR D’UN ORGANIGRAMA DIBUIX A PARTIR D’UN ESPAI TEÒRIC
⑧ DIBUIX A PARTIR D’UN ESPAI TEÒRIC 3.5.P J.P.G Recursos Didàctics en Geografia Organigrames reals
