1
La perspectiva caballera .
2
La perspectiva caballera .

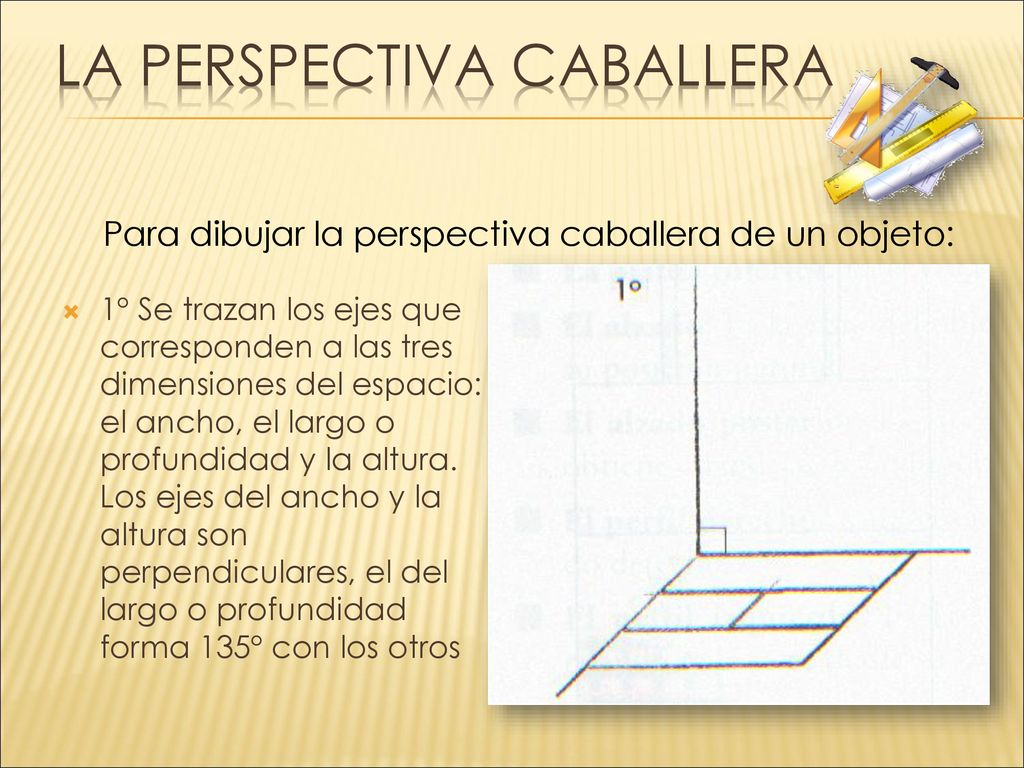

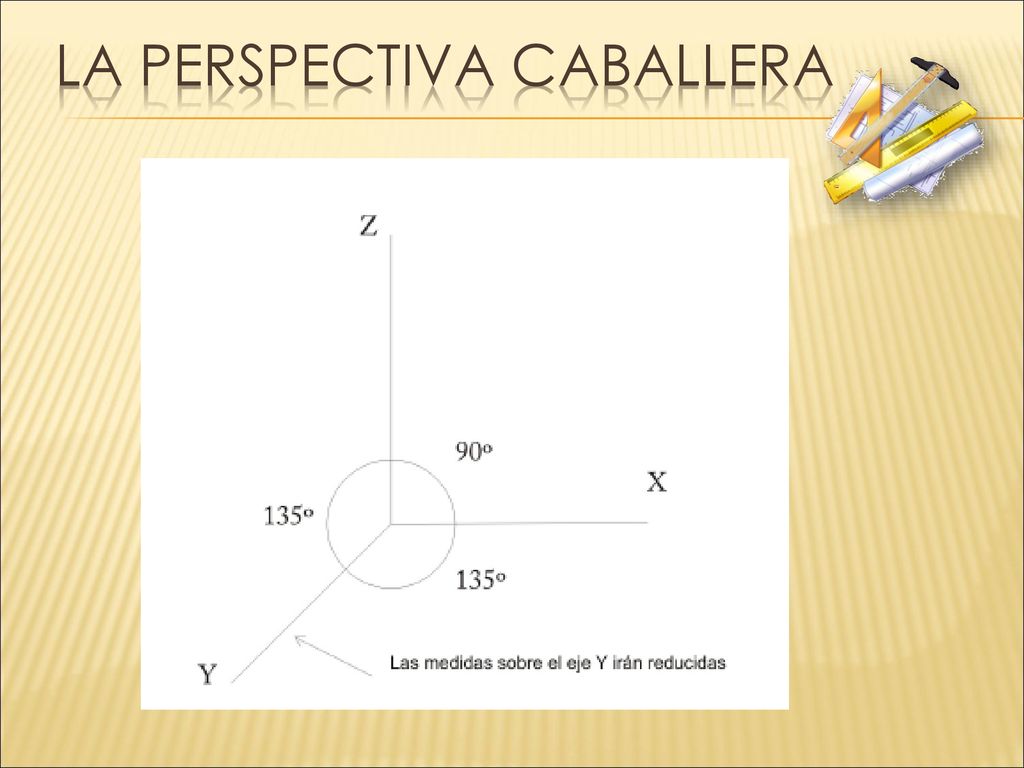

Para dibujar la perspectiva caballera de un objeto: 1º Se trazan los ejes que corresponden a las tres dimensiones del espacio: el ancho, el largo o profundidad y la altura. Los ejes del ancho y la altura son perpendiculares, el del largo o profundidad forma 135º con los otros
3
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera.

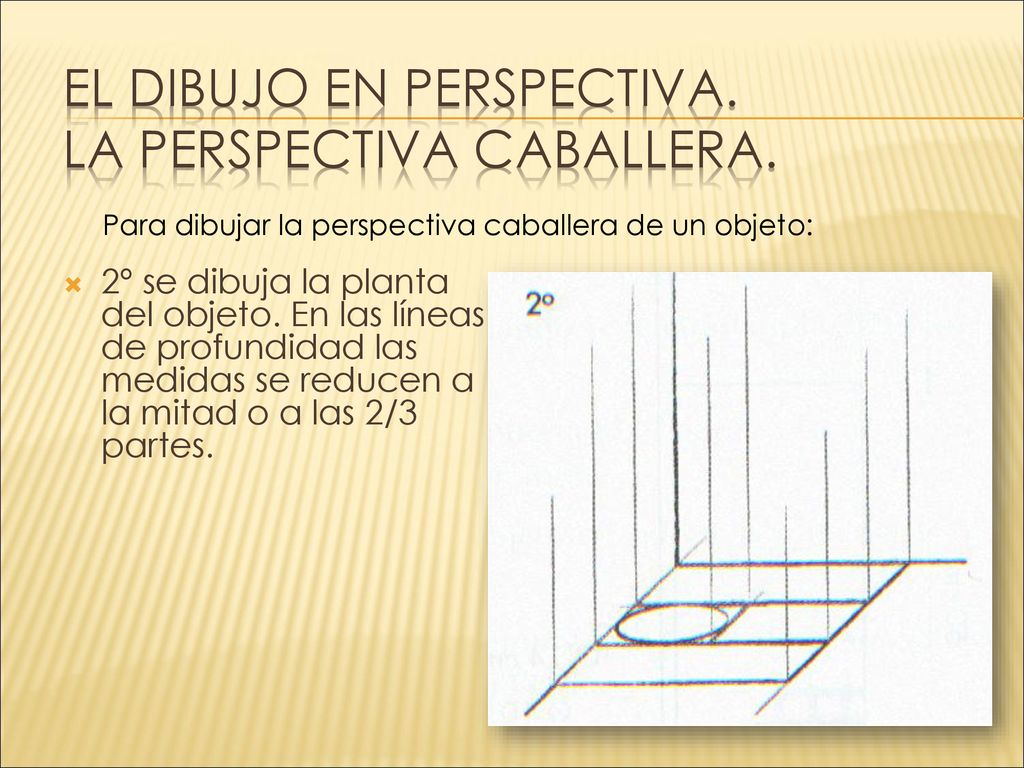

Para dibujar la perspectiva caballera de un objeto: 2º se dibuja la planta del objeto. En las líneas de profundidad las medidas se reducen a la mitad o a las 2/3 partes.
4
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera .

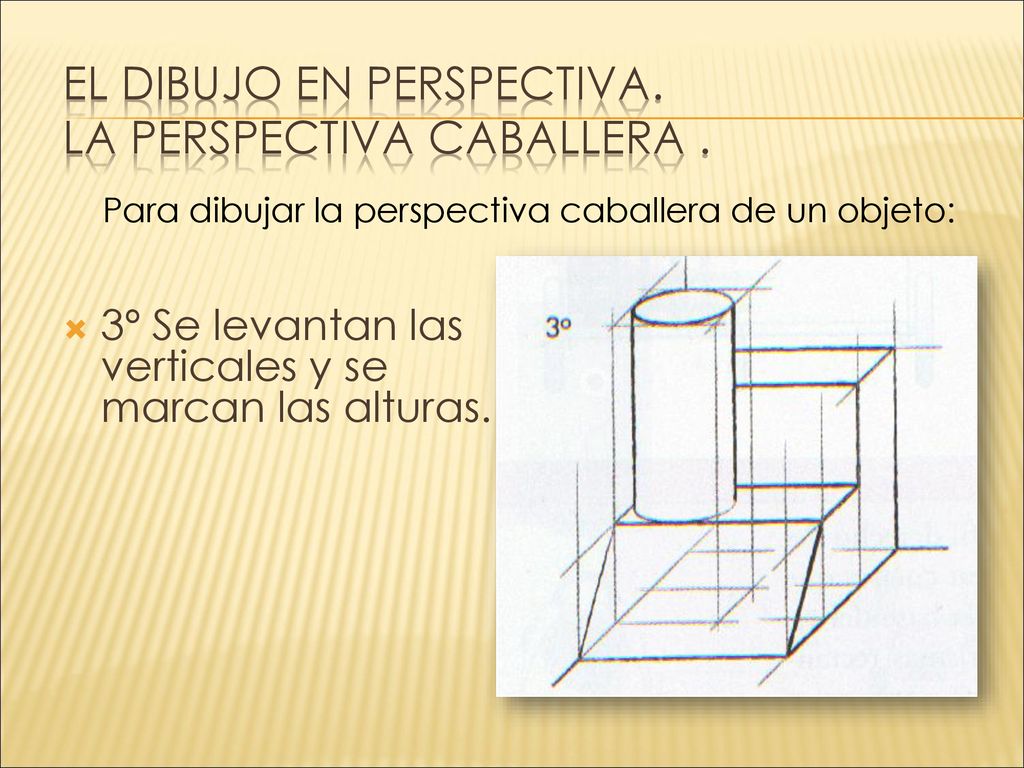

Para dibujar la perspectiva caballera de un objeto: 3º Se levantan las verticales y se marcan las alturas.
5
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera .

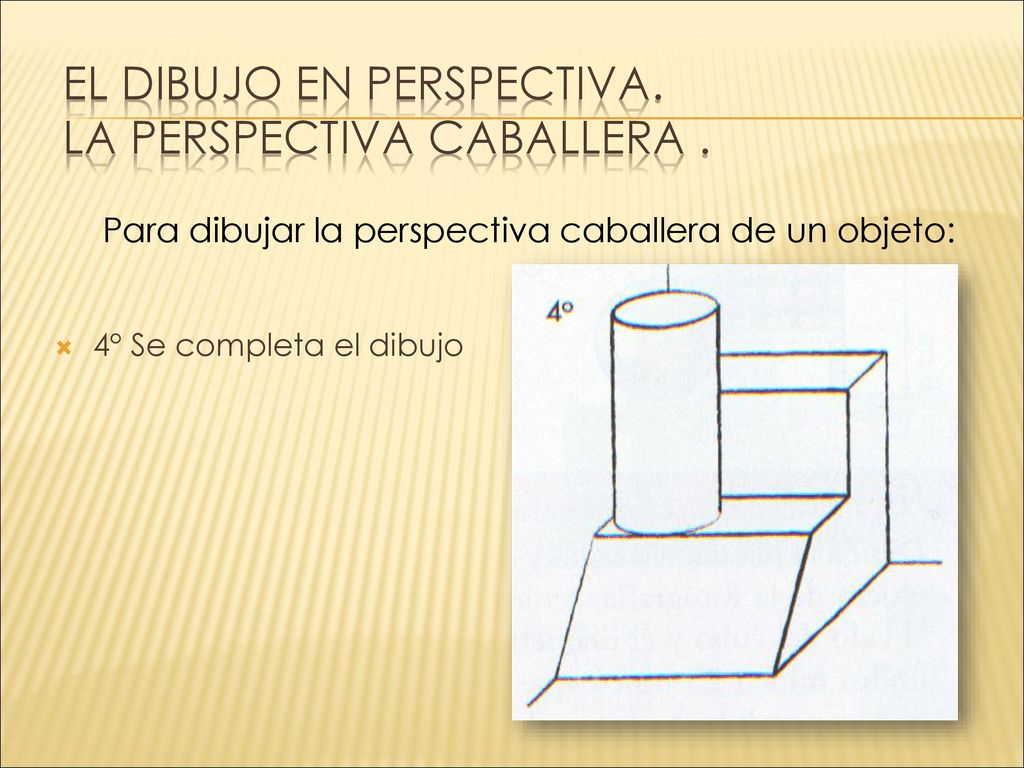

Para dibujar la perspectiva caballera de un objeto: 4º Se completa el dibujo
6

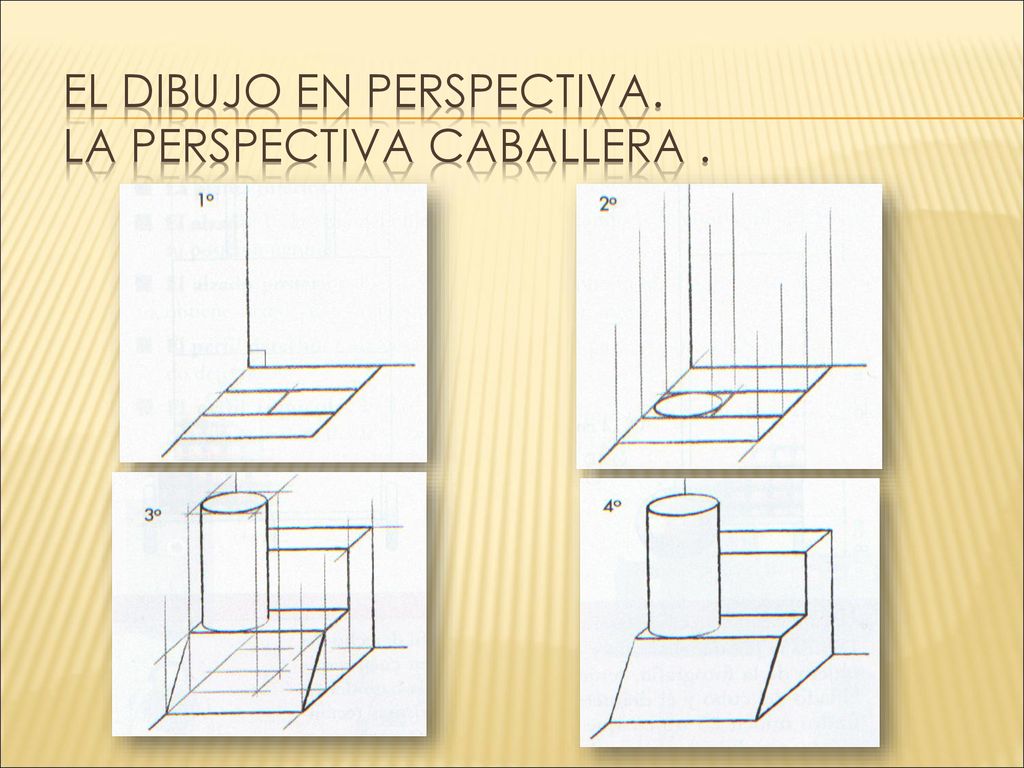

EL DIBUJO EN PERSPECTIVA. La perspectiva caballera .
7

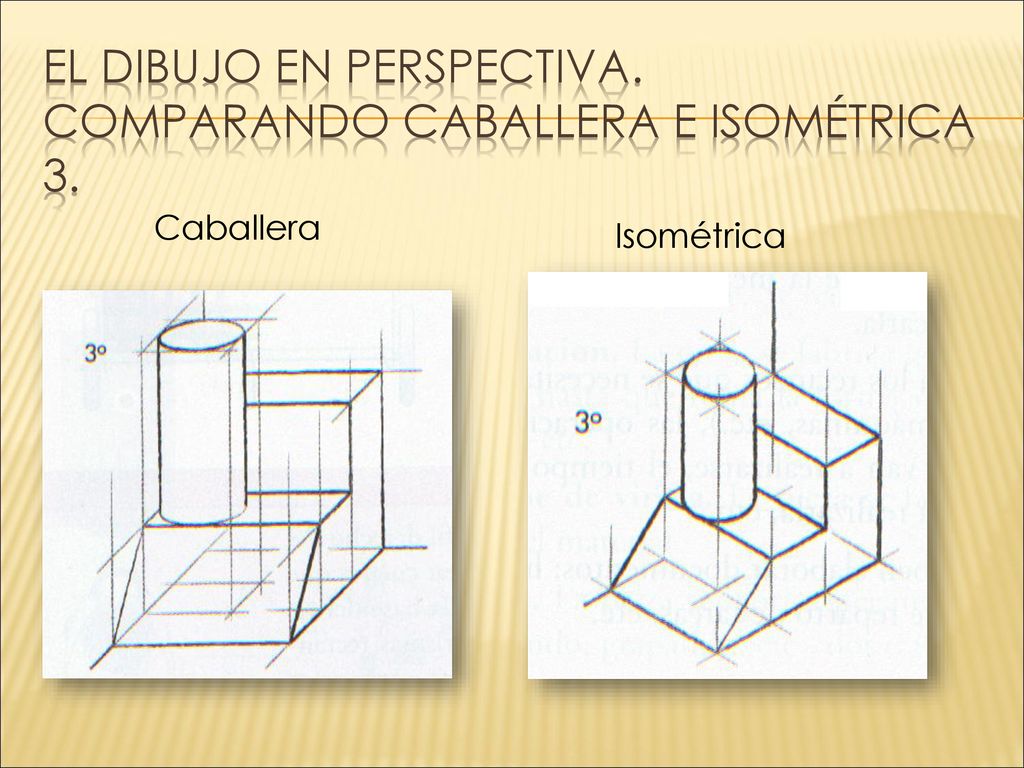

EL DIBUJO EN PERSPECTIVA. Comparando caballera e isométrica 3.
