1 EMBALSES DE VENEZUELA

2 Embalse Tocoma

3 EMBALSE TOCOMA Nombre de la Presa: Tocoma ESTADO BOLIVAR IDENTIFICACION: Ubicación: Sobre el río Caroní a unos 15 kilometros aguas abajo de la Central Hidroeléctrica “Raúl Leoni” Guri, muy cerca de la desembocadura del río Claro en el río Caroní. Estado Bolívar Propósito: Generación Hidroeléctrica Proyectista:EDELCA, Harza, Consorcio de Ingeniería Caroní Cronología:En construcción Operación:CVG-Electrificación del Caroní C.A. ( EDELCA ) CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Caroní Afluentes principales: Ríos Caroní y Paragua Área de la cuenca: 95.000 Km2 Area del embalse: 87,34 Km2 Escurrimiento medio anual: 4.778 m3/s EMBALSE: Nivel máximo infrecuente: 129,50 msnm Nivel mínimo de operación: 125,75 msnm Nivel normal de operación: 127,00 msnm Area de nivel normal: 87.340 Km2 Volumen a Nivel normal: 1.770 Hm3 Creciente máxima probable: 30.000 Km2 Vida útil: 100 años Presa de tierra y enrocamiento Derecha: Longitud de la cresta:2.400 m Nivel de la cresta: 132 msnm Ancho de cresta: 8 m Altura maxima desde la fundacion: 80 m Presa Enrc. Izquierda con Pantalla de Concreto: Longitud de la cresta:3.800 m Nivel de la cresta: 132 msnm Ancho de cresta: 8 m Altura maxima desde la fundacion: 80 m Presa de Concreto: Tipo:Gravedad Elevacion de la cresta:131 msnm Longitud Presa Principal:270 m Volumen de concreto:260.000m3 Altura maxima desde la fundacion: 65 m Aliviadero: Tipo compuertas de superficie: 9 radiales, tamaño 15,24x21,66 m Longitud de cresta: 175,86 m Descarga máxima: 30.000m3/s Nivel de la cresta: 107,30msnm Volumen de concreto: 230.000m3 Estructuras de Toma: Longitud: 360 m Número de monolitos: 12 Número de compuertas: 36 Volumen de concreto: 240.000m3 Transformadores: Numero: 6 de capacidad 220-220-440-MVA Voltaje nominal:13,2-13,2-400 kV Turbinas: Numero: 12 Tipo Kaplan Caída y Velocidad nominal: 35.6 m Y 94,74 m Capacidad total: 2.160 MW BENEFICIOS: Generación Hidroeléctrica Embalse Tocoma

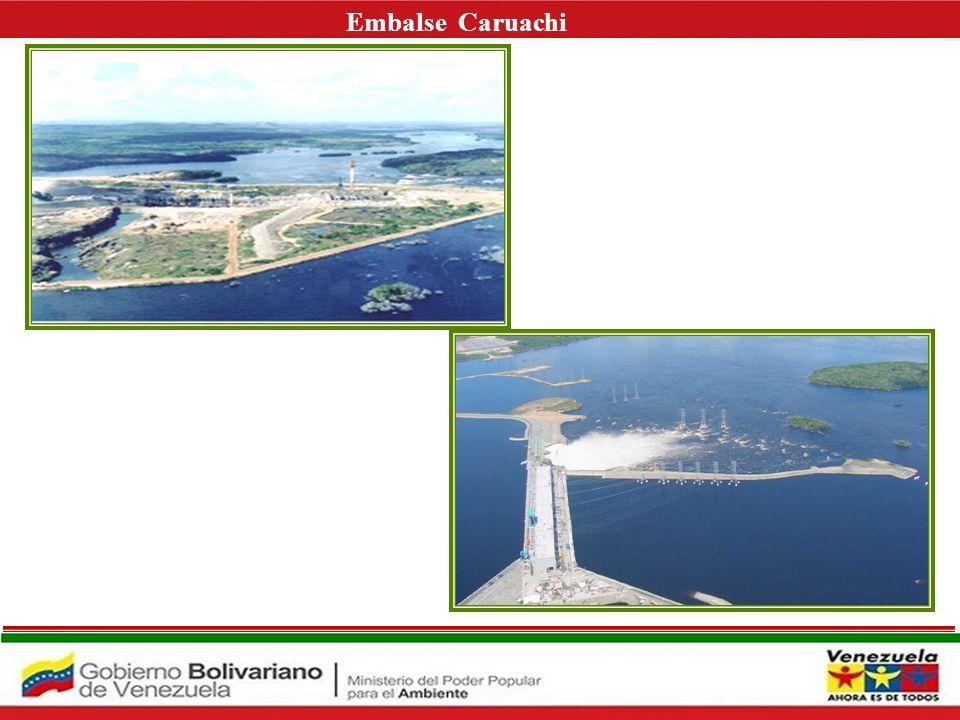

4 Embalse Caruachi

5 EMBALSE CARUACHI Nombre de la Presa: Central Hidroeléctrica Caruachi ESTADO BOLIVAR IDENTIFICACION: Ubicación: Sobre el río Caroní a unos 59 kilometros aguas abajo del embalse Guri y 25 kilometros aguas arriba de Macagua en el Municipio Autonomo Caroní. Estado Bolívar Propósito: Generación Hidroeléctrica Proyectista:EDELCA, Harza Constructor:Consorcio DRAVICA Cronología:entro en servicio en abril de 2003 Operación:CVG-Electrificación del Caroní C.A. ( EDELCA ) CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Caroní Afluentes principales: Ríos Caroní y Paragua Área de la cuenca: 95.000 Km2 Area del embalse: 250 Km2 Escurrimiento medio anual: 4.778 m3/s EMBALSE: Nivel máximo infrecuente: 92,55 msnm Nivel mínimo de operación: 90,25 msnm Nivel normal de operación: 91,25 msnm Area a nivel normal: 236,68 Km2 Volumen a nivel normal: 3.520 Hm3 Creciente máxima probable: 30.000 m3/s Vida útil: 100 años Presa de Concreto: Tipo: Estructura de toma, Gravedad Elevación de la cresta: 93,25 msnm Altura máxima desde fundacion: 55 m Longitud presa principal: 360 m Monolito intermedio: 50 m Longitud presa de transición derecha: 90 m Longitud presa de transición izquierda: 50 m Volumen de concreto: 742.000 m3 Presa enrocamiento con pantalla de concreto derecha: Longitud de cresta: 900 m Nivel de la cresta: 95,30 msnm Ancho de cresta: 8 m Altura máxima desde fundación:50 msnm Pendiente aguas arriba: 1,30H : 1,00V Presa de enrocamiento y tierra izquierda: Longitud de cresta: 4.200 m Nivel de la cresta: 95,30 msnm Ancho de la cresta: 8 m Altura máxima desde la fundación: 45 m ALIVIADERO: Longitud: 178,16 m Tipo de compuertas: 9 compuertas radiales de 15,24x21,66m Nivel de la cresta: 70,55 msnm Ductos de fondo para desvio: 18 de 5,5x9 m Capacidad máxima: 30.000 m3/s Volumen de conccreto: 307.000 m3 Turbinas: Tipo: 12 turbinas tipo Kaplan Caida nominal: 35,60 m Capacidad total: 12x180 MW = 2.160 MW Verlocidad nominal: 94,74 r.p.m BENEFICIOS: Hidroelectricidad Embalse Caruachi

6 Embalse Guri

7 EMBALSE GURI Nombre de la Presa: Complejo Hidroeléctrico ESTADO BOLIVAR IDENTIFICACION: Ubicación: Sobre el río Caroní en el Cañón de Nekuima 100 km aguas arriba de la desembocadura del río Caroní en el Orinoco. Estado Bolívar Propósito: Generación de energía eléctrica Proyectista:EDELCA, Harza, Engineering Company Cronología:Dos etapas 1963-1986 Operación:CVG-Electrificación del Caroní C.A. ( EDELCA ) Constructor:CONSORCIOS GURI, KAVANAYEN, NECUIMA, TOCOMA, MACAGUA, HITACH CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Caroní Afluentes principales: Ríos Caroní y Paragua Área de la cuenca: 95.000 Km2 Area del embalse: 3.919 Km2 Escurrimiento medio anual: 4.778 m3/s Creciente máxima: 48.100 m3/s EMBALSE: Area del embalse a nivel máximo: 4.250 Km2 Capacidad total: 135.000 Hm3 Capacidad util: 85.400 Hm3 Nivel normal: 270,00 msnm Nivel máximo: 271,60 msnm Nivel mínimo: 240,00 msnm Volumen agua embalsada: 111.104 Hm3 Creciente máxima probable: 30.000 m3/s Vida útil: 100 años Presa de Concreto: Tipo: Gravedad de concreto Elevación de la cresta: 272 msnm Altura máxima desde fundacion: 162 m Ancho de los monolitos: 23 y 28 m Longitud de la cresta: 1.242 m Longitud total: 1.304 m Volumen del terraplen: 5.280 m3 Casas de Máquinas: 1 2 Número de unidades generadoras: 10 10 Ancho de cada módulo: 23 m 28 m Longitud total: 263,5 m 398,3 m Potencia maxima instalada a 271 msnm:3.006 MW 7.300 MW Velocidad de operación unidades: 120-128,6 rpm 112,5 rpm Capacidad de los generadores: 185-230-360 MVA 700 MVA Factor de sobrecarga: 1,15 1,15 Factor de Potencia: 0,95 0,95 Canales de Descarga: 1 2 Ancho de cada módulo: 70 m 150 m Longitud total: 1.497,5 m 2.800 m ALIVIADERO: Tipo: Controlado, perfil Creager Longitud de la cresta: 183,76 m Elevacion de las crestas de ojiva: 250,20 msnm Numero de canales: 3 canales controlados por 3 compuertas radiales cada uno, con muñones de anclaje postensado de dimensiones 15,24 m de ancho por 22,26 m de alto. Capacidad Normal Embalse a 271 msnm: 27.800 m3/s Capacidad sobre carga maxima Embalse a 271,60 msnm: 29.000 m3/s Obra de toma: Tipo: Cada toma fue diseñada como una cámara rectangular con dos compuertas que converge mediante una sección de transición suave hacia una tubería forzada de acero soldado, de 7,5 m de diámetro final y 115 m de longitud, 43 m están empotrados en la presa. Gasto maximo: Los caudales niminales y turbinables en cada maquina I Y II, son de 2.000 y 5.000 m3/s respectivamente. BENEFICIOS: Hidroeléctricidad

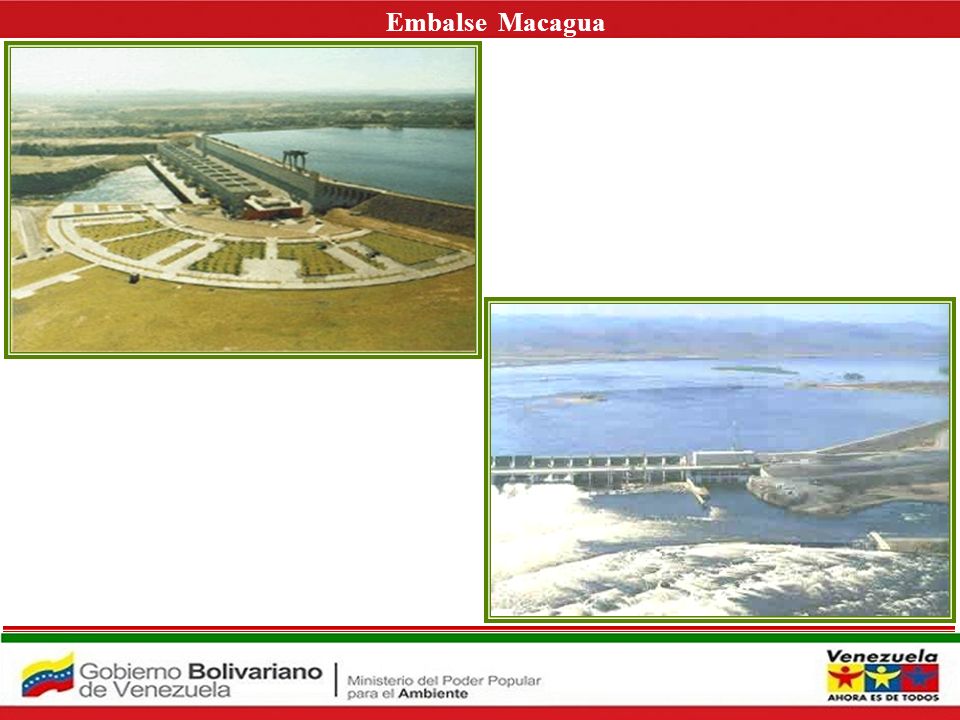

8 Embalse Macagua

9 EMBALSE MACAGUA II Y III Nombre de la Presa: ( COMPLEJO HIDROELECTRICO 23 DE ENERO ) ESTADO BOLIVAR IDENTIFICACION: Ubicación: Sobre el río Caroní a 10 kilometros aguas arriba de la confluencia de los rios Caroni y Orinoco en el perimetro urbano de Ciudad Guayana. Municipio Autonomo Caroní. Estado Bolívar Propósito: Generación Hidroeléctrica Proyectista:EDELCA, Harza, Consorcio de Ingeniería Caroní Cronología:En servicio en abril de 2003 Operación:CVG-Electrificación del Caroní C.A. ( EDELCA ) Constructor:CAMPENON BERNARD, Consorcios La Llovizna, Del Acqua Seana, Kama. BRIVIASCA, MARUBENI CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Caroní Afluentes principales: Ríos Caroní y Paragua Área de la cuenca: 95.000 Km2 Area del embalse: 47,4 Ha Escurrimiento medio anual: 5.000 m3/s EMBALSE: Area del embalse a nivel máximo: 47,40 Km2 Nivel mínimo de operación normal: 53,70 msnm Nivel promedio de operación normal: 54,10 msnm Nivel máximo: 54,50 msnm Nivel minimo: 52,00 msnm Capacidad a nivel mínimo de operación: 323 Hm3 Capacidad a nivel máximo: 363 Hm3 Capacidad util: 40 Hm3 Creciente máxima probable: 30.000 m3/s Vida útil: 100 años Presa de Concreto: Tipo: Concreto - Gravedad y enrocamiento Elevación de la cresta: 56,00 msnm Altura máxima desde fundación: 72 m Longitud presa principal: 392 m ( 15,25 m de ancho ) Longitud presa de transición derecha: 210,24 m ( 13,85 m de ancho ) Longitud presa de transición izquierda: 58 m ( 13,85 m ancho ) Longitud total de las presas: 660,24 m Pendiente aguas abajo: 0,70 H : 1,00 V Volumen del terraplen: 500.050 m3 Presa enrocamiento con pantalla de concreto: Longitud de cresta ( presas 1,2 y 3): 2.806 m Nivel de la cresta: 56 msnm Ancho de cresta: 8 m Altura máxima desde fundación: 20 msnm Pendiente aguas arriba: 1,30H : 1,00V ambas Espesor pantalla de concreto: 0,29 m Volumen del terraplen: 1.596.400 m3 ALIVIADERO: Tipo: Perfil Creager, de 6 canales con 12 compuertas radiales de 22x15,60 m accionado por Winches hidraulicos Longitud: 322,50 m Elevacion de la Ojiva: 39,50 msnm Nivel de la cresta: 57 msnm Caudal de diseño: 30.000 m3/s Elevacion de la rasante del puente: 49 msnm Tomas: Los caudales nominales turbinales de casa de maquina 1,2,3 son 1.000 ; 5.300 y 660 m3/s respectivamente. Toma 2 Toma 3 Longitud: 900 m 56 m Numero de monolitos: 12 2 Ancho de monolitos: 28 m 28 m Ancho de cresta: 15,25 m 11,65 m Altura maxima desde la fundacion: 68,5 m 43 m Tipo de las rejas de proteccion: arco planas Numero de compuertas: 12 2 BENEFICIOS: Hidroelectricidad

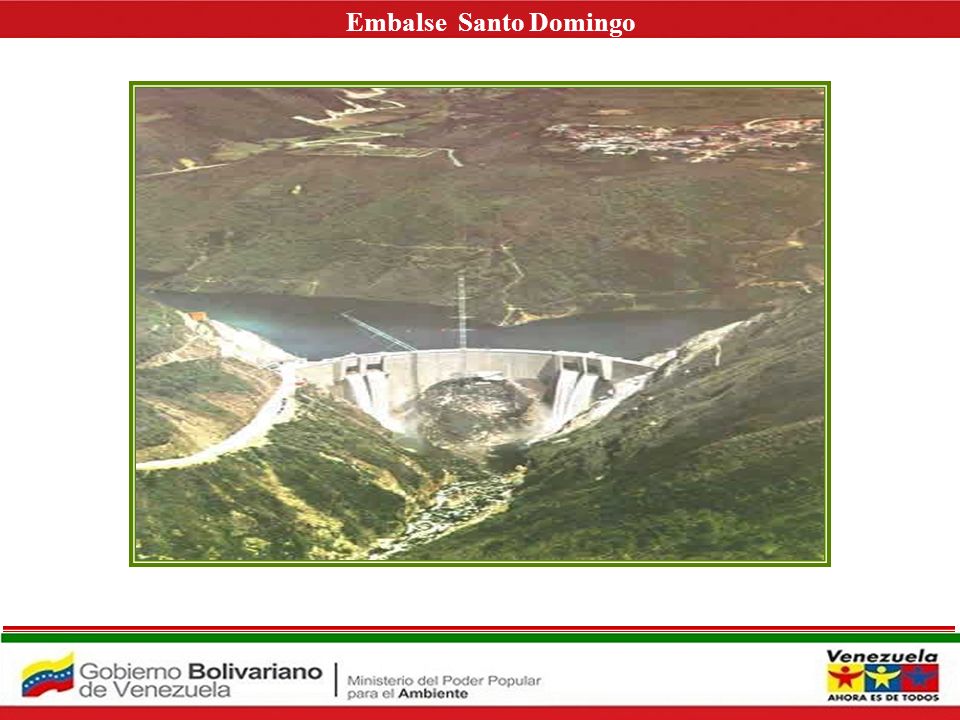

10 Embalse Santo Domingo

11 EMBALSE SANTO DOMINGO Nombre de la Presa: Gral. José Antonio Páez ESTADO MERIDA IDENTIFICACION: Ubicación:A 8,5 km de Santo Domingo Municipio Cardenal Quintero cuenca alta Santo Domingo Parroquia Las Piedras Estado Barinas. Propósito: Generación Hidroeléctrica Proyectista:ELECTRO - WATT INGENIEROS CONSULTORES Constructor:Consorcio DEZECO Cronología:1970 - 1973 Operación:Desurca - CADAFE CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Santo Domingo Afluentes principales: Río Aracay Área de la cuenca: 427 km2 Escurrimiento medio anual: 531 Hm3 EMBALSE: Capacidad máxima5,4Hm3 Capacidad normal: 3Hm3 Capacidad mínima: 0,40Hm3 Capacidad útil: 2,6 Hm3 Superficie del embalse: 12 Ha Vida útil: 100 años PRESA: Tipo: Arco - Bóveda Altura máxima: 70 m Longitud de cresta: 210 m Ancho de cresta: m Pendiente de Talud: n/a Volumen del terraplén: 75.000 m3 ALIVIADERO: Ubicación: Sobre la presa Tipo: Descarga libre Longitud de cresta: 4 tramos de 9 m cada uno Carga sobre el vertedero: 10,5 m Descarga máxima: 3.200 m3/s OBRA DE TOMA: Ubicación: En el margen derecho del río Santo Domingo Tipo: Sumergida y túnel de derivación de 13,7 km diámetro 3,10 m Constituida por una estructura de admisión sobre la margen derecha del Santo Domingo, protegida con rejas y una cámara de válvulas subterráneas de control equipada con dos válvulas mariposa de 2,60 m de diámetro c/u. Gasto máximo: 35 m3/s BENEFICIOS: Complementa las necesidades de energía de la zona occidental con una producción media anual de 1.044 millones de KW – hr/año Embalse Santo Domingo

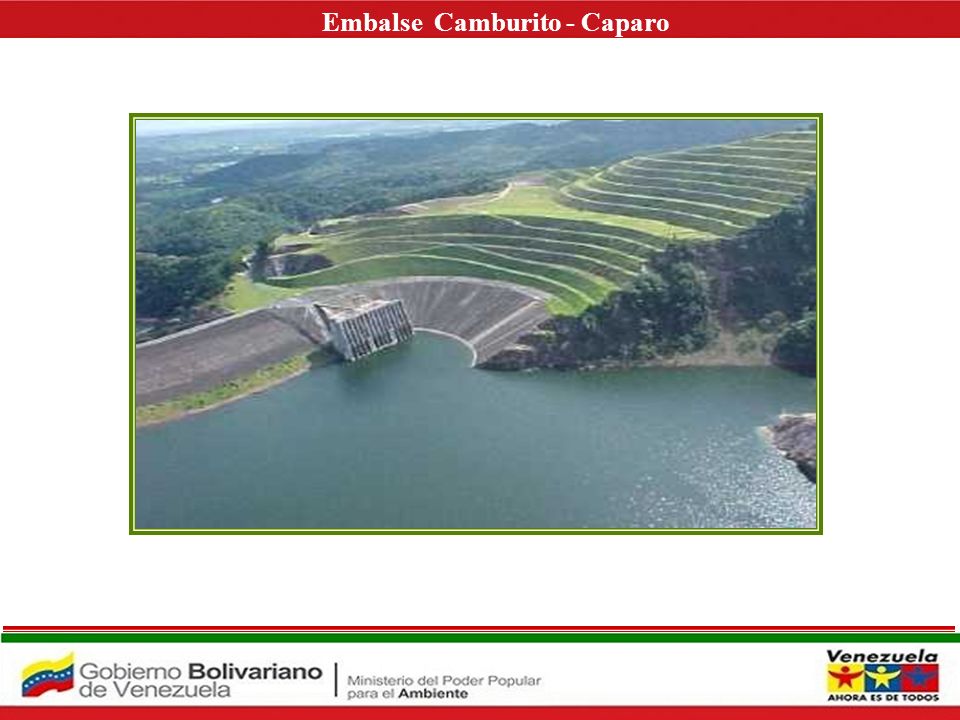

12 Embalse Camburito - Caparo

13 EMBALSE CAMBURITO - CAPARO Nombre de la Presa: Borde Seco y La Vueltosa ESTADO TACHIRA IDENTIFICACION: Ubicación:Al Sur del Estado Táchira Propósito: Generación Hidroeléctrica Proyectista:TECNOCONSULT Cronología:1982 – Actualidad en construcción Central Fabricio Ojeda Operación:Desurca - CADAFE CARACTERISTICAS DE LA CUENCA: Cuenca principal: Ríos Camburito y Caparo Afluentes principales: Río Camburito, Río El Caño, Qda. La Colorada, Río Caparo, Aricagua, Mucupati, Mucuchachi y Guaimaral. Área de la cuenca: Camburito: 397 Km2 hasta sitio de presa Caparo: 26,61Km2 Escurrimiento medio anual: Camburito: 25,4 m3/s Caparo: 153,4 m3/s Superficie Inundada:120Km2 EMBALSE:Cota (m.s.n.m)Volumen (Hm3) Aguas Máximas Eventuales: 317 Aguas Máximas Normales: 310 5.693 Aguas Mínimas Normales: 290 3.596 Volumen Útil Regulado: 2.097 Volumen a Nivel Max. Normal: 5.693 Área Máxima Inundada: 118 Km2 PRESA:BORDE SECOLA VUELTOSA Tipo: TierraTierra Altura máxima:125m130m Longitud de cresta: 400 m600m Volumen del terraplén:6.500.000 m316.100.000 m3 TÚNEL DE DESVÍO: Longitud: 687m966m Diámetro Interno:5m8m DESCARGA DE FONDO: Longitud del Túnel:695m1.004m Diámetro del Túnel:5m8m Descarga Máxima:190m3/s420m3/s ALIVIADERO: Tipo: Cresta vertedora con rápido y lanzador. Longitud de cresta: 654m Descarga máxima: 754m3/s Cota de la cresta:310 m.s.n.m. CENTRALES: Nombre: La Vueltosa Capacidad Instalada: (514 + 257) 771MW Capacidad Garantizada: (375 + 188) 563 MW Energía Media Anual: 1.610 / 2.155 Gwh Energía Firme Anual: 1.384 / 2.046 Gwh Cota de Restitución: 196,20 m.s.n.m. Caudal de Diseño: 3 x 287,5m3/seg TURBINAS: Altura Neta de Diseño: 104,50m Caudal de Diseño: 278,50 m3/s Tipo: FRANCIS Número de Unidades: (2 + 1) 3 Potencial Nominal: 3 x 257MW Velocidad Sincrónica: 128,57 rpm GENERADORES: Número de Unidades: (2 + 1) 3 Potencial Nominal: 3 x 266MVA Factor de Potencia: 0,95 Voltaje de Generación: 13,80 Kv Velocidad Sincrónica: 128,57 rpm Momento de Inercia: 3 x 60.000T-m2 TRANSFORMADORES: Número de Unidades: 7 Tipo: Monofásico Capacidad: 110MVA Tensión Nominal de Salida: 230 Kv Embalse Camburito - Caparo

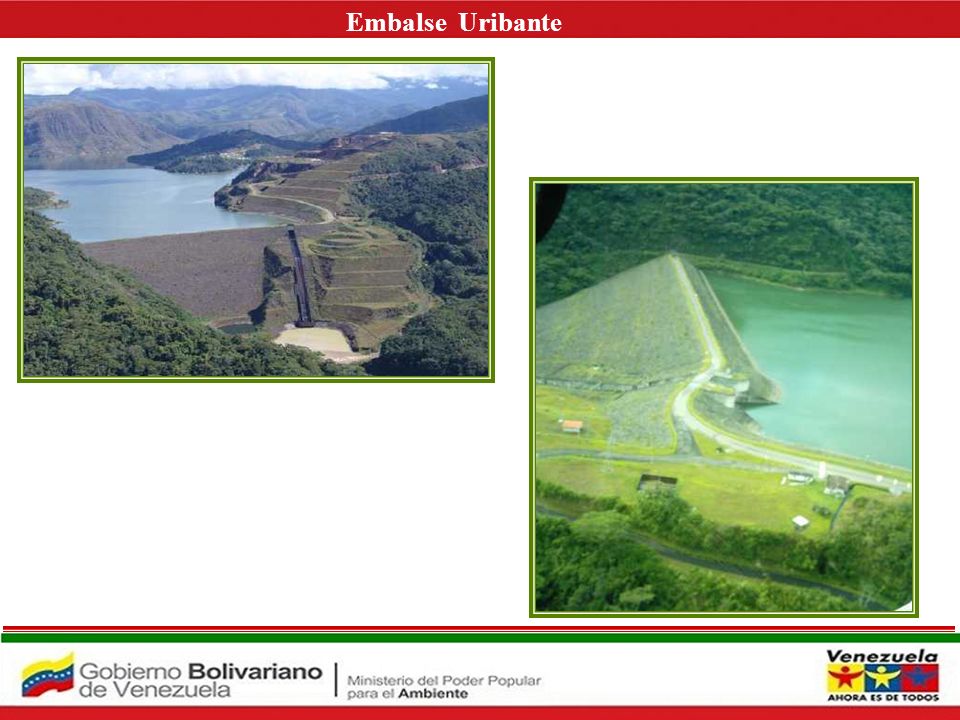

14 Embalse Uribante

15 EMBALSE Uribante Nombre de la Presa: La Honda ESTADO TACHIRA IDENTIFICACION: Ubicación:Al Norte del Estado Táchira Propósito: Generación Hidroeléctrica Proyectista:CEH Ingenieros Consultores Constructor:Consorcio Impresillo – Smeraldi Cronología:1977 - 1986 Operación:Desurca - CADAFE CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Uribante Afluentes principales: Río Uribante, Negro y Potosí Área de la cuenca: 1.338 Km2 hasta la Presa La Honda, y 1.592Km2 hasta La Hormiga Escurrimiento medio anual: 43,3Hm3 Sperficie Inundada:20,4 Km2 EMBALSE:Cota (m.s.n.m)Volumen (Hm3) Aguas Máximas Eventuales: 1.109,70 Aguas Máximas Normales: 1.098 775 Aguas Mínimas Normales: 1.066 325 Volumen Útil Regulado: 480 Volumen a Nivel Max. Normal: 775 Área Máxima Inundada: 20 Km2 PRESA: Tipo: Tierra Altura máxima:139,0 m Longitud de cresta: 630,0m TÚNEL DE DESVÍO: Longitud: 976,93 m Diámetro Interno:5m DESCARGA DE FONDO: Longitud del Túnel:494,3m Diámetro del Túnel:4m Descarga Máxima:210m3/s ALIVIADERO: Tipo: Cresta vertedora con rápido y lanzador. Longitud de cresta: 390m Descarga máxima: 940m3/s CENTRALES: Nombre: Leonardo Ruiz Pineda “San Agatón” Capacidad Instalada: 300 MW Capacidad Garantizada: 275 MW Energía Media Anual: 1.275 Gwh Energía Firme Anual: 1.078 Gwh Cota de Restitución: 706 m.s.n.m. Caudal de Diseño: 100 m3/seg TURBINAS: Altura Neta de Diseño: 350m Caudal de Diseño: 50 m3/s Tipo: PELTON Número de Unidades: 2 Potencial Nominal: 2 x 153 MW Velocidad Sincrónica: 225 rpm GENERADORES: Número de Unidades: 2 Potencial Nominal: 2 x 158 MVA Factor de Potencia: 0,95 Voltaje de Generación: 13,8 Kv Velocidad Sincrónica: 225 rpm Momento de Inercia: 2 x 10.000 T-m2 TRANSFORMADORES: Número de Unidades: 6 Tipo: Monofásico Capacidad: 61 MVA Tensión Nominal de Salida: 230 Kv Embalse Uribante

16 Embalse Las Doradas

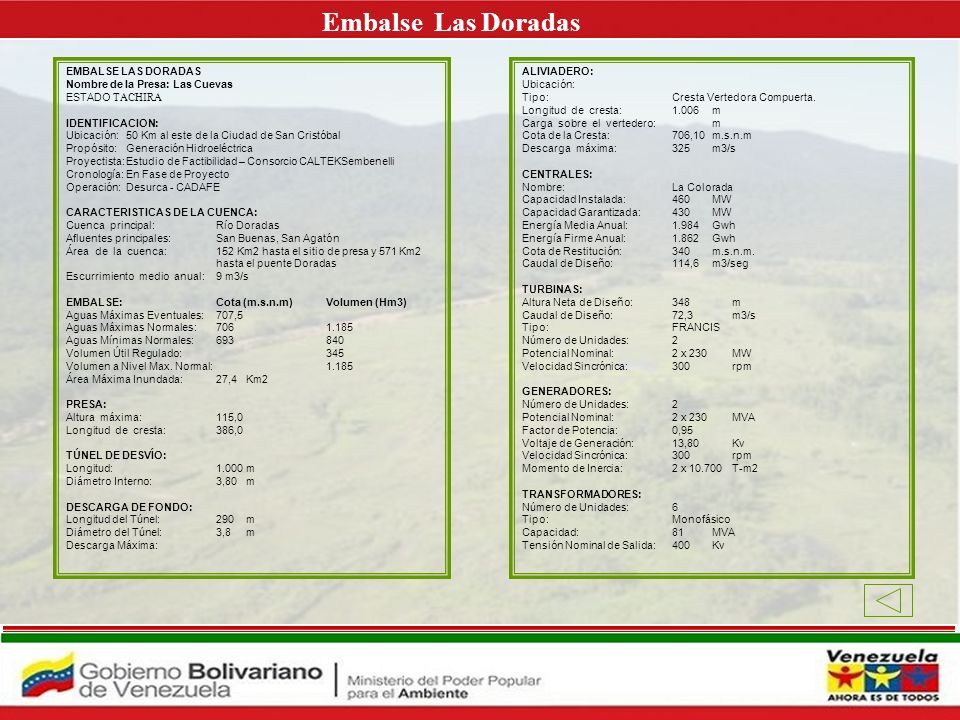

17 EMBALSE LAS DORADAS Nombre de la Presa: Las Cuevas ESTADO TACHIRA IDENTIFICACION: Ubicación:50 Km al este de la Ciudad de San Cristóbal Propósito: Generación Hidroeléctrica Proyectista:Estudio de Factibilidad – Consorcio CALTEKSembenelli Cronología:En Fase de Proyecto Operación:Desurca - CADAFE CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Doradas Afluentes principales: San Buenas, San Agatón Área de la cuenca: 152 Km2 hasta el sitio de presa y 571 Km2 hasta el puente Doradas Escurrimiento medio anual: 9 m3/s EMBALSE:Cota (m.s.n.m)Volumen (Hm3) Aguas Máximas Eventuales: 707,5 Aguas Máximas Normales: 706 1.185 Aguas Mínimas Normales: 693 840 Volumen Útil Regulado: 345 Volumen a Nivel Max. Normal: 1.185 Área Máxima Inundada:27,4 Km2 PRESA: Altura máxima:115,0 Longitud de cresta: 386,0 TÚNEL DE DESVÍO: Longitud: 1.000m Diámetro Interno:3,80m DESCARGA DE FONDO: Longitud del Túnel:290m Diámetro del Túnel:3,8m Descarga Máxima: ALIVIADERO: Ubicación: Tipo: Cresta Vertedora Compuerta. Longitud de cresta: 1.006m Carga sobre el vertedero: m Cota de la Cresta: 706,10m.s.n.m Descarga máxima: 325m3/s CENTRALES: Nombre: La Colorada Capacidad Instalada: 460MW Capacidad Garantizada: 430MW Energía Media Anual: 1.984Gwh Energía Firme Anual: 1.862Gwh Cota de Restitución: 340m.s.n.m. Caudal de Diseño: 114,6m3/seg TURBINAS: Altura Neta de Diseño: 348m Caudal de Diseño: 72,3m3/s Tipo: FRANCIS Número de Unidades: 2 Potencial Nominal: 2 x 230MW Velocidad Sincrónica: 300rpm GENERADORES: Número de Unidades: 2 Potencial Nominal: 2 x 230MVA Factor de Potencia: 0,95 Voltaje de Generación: 13,80 Kv Velocidad Sincrónica: 300 rpm Momento de Inercia: 2 x 10.700T-m2 TRANSFORMADORES: Número de Unidades: 6 Tipo: Monofásico Capacidad: 81MVA Tensión Nominal de Salida: 400Kv Embalse Las Doradas
