UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERIA ESCUELA DE INGENIERIA INDUSTRIAL GENERACION DE POTENCIA PROF.: ING EDGAR LOSSADA.

Presentación del tema: "UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERIA ESCUELA DE INGENIERIA INDUSTRIAL GENERACION DE POTENCIA PROF.: ING EDGAR LOSSADA."— Transcripción de la presentación:

1 UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERIA ESCUELA DE INGENIERIA INDUSTRIAL GENERACION DE POTENCIA PROF.: ING EDGAR LOSSADA

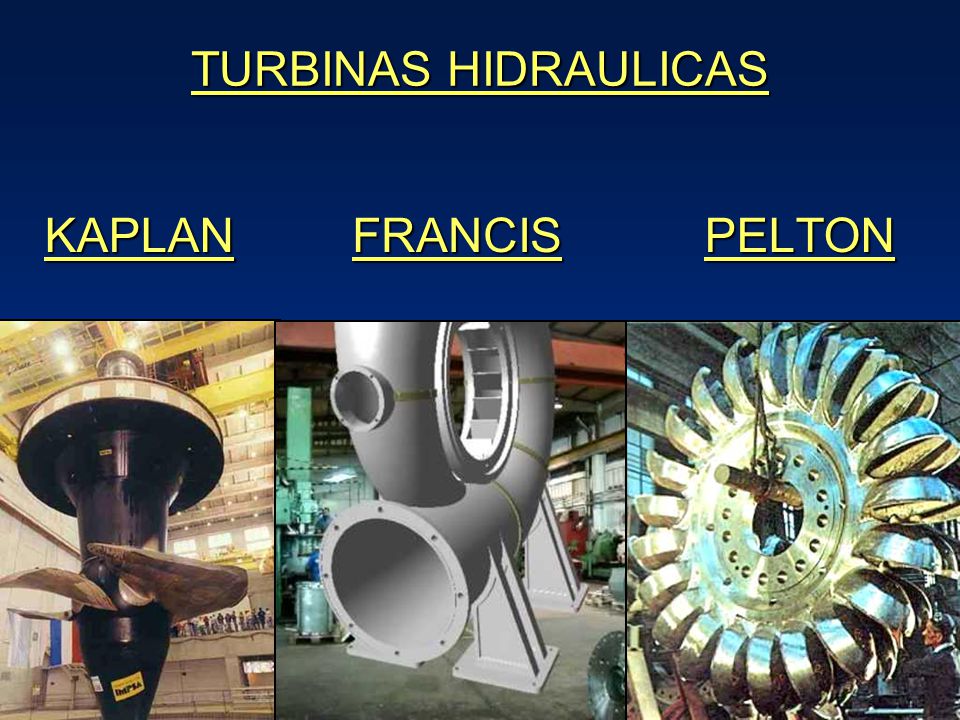

2 TURBINAS HIDRAULICAS KAPLANPELTONFRANCIS

3 TURBINAS KAPLAN -La hélice se asemeja a hélice de barco, esta formado por un número determinado de palas o álabes, de 2 a 4 para saltos de pequeña altura y de 5 a 9 para saltos mayores. -El flujo de agua tiene entada y salida de forma axial -Eje en disposición vertical -Se emplean para saltos de poca altura y altos caudales. -Tiene velocidad síncrona de 900 rpm

4 TURBINAS FRANCIS -El flujo de agua tiene entada radial y salida de forma axial -Eje en disposición horizontal -Se emplean para saltos de altura y caudal intermedio. -Tiene velocidad síncrona desde 1200 y 1800rpm

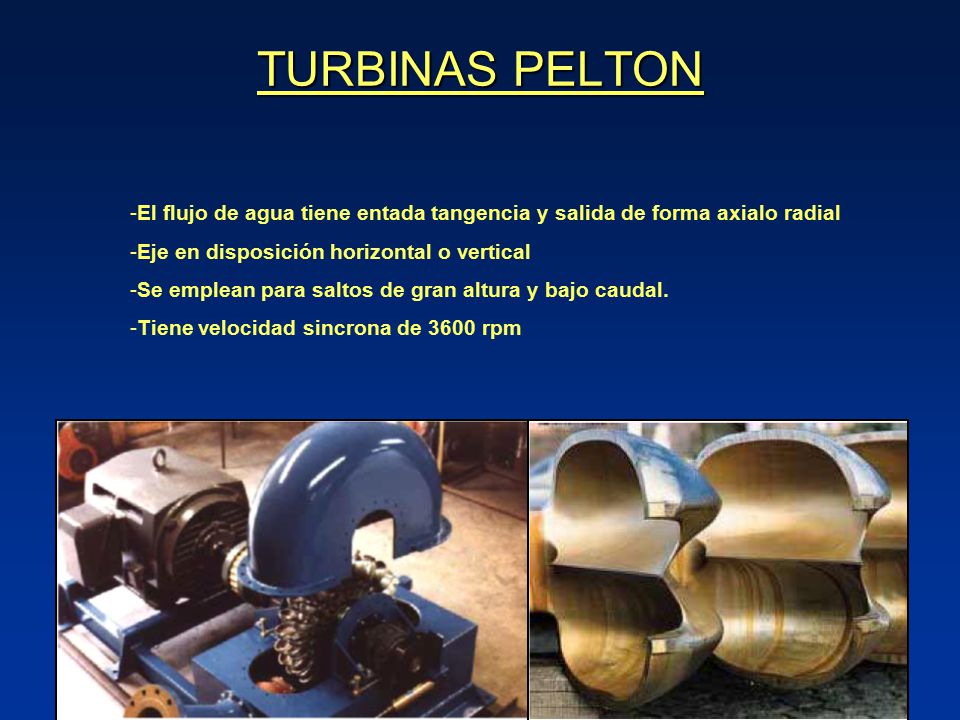

5 TURBINAS PELTON -El flujo de agua tiene entada tangencia y salida de forma axialo radial -Eje en disposición horizontal o vertical -Se emplean para saltos de gran altura y bajo caudal. -Tiene velocidad sincrona de 3600 rpm

6 CALCULOS EN TURBINAS HIDRAULICAS -POTENCIA -VELOCIDAD ESPECIFICA -CAUDAL

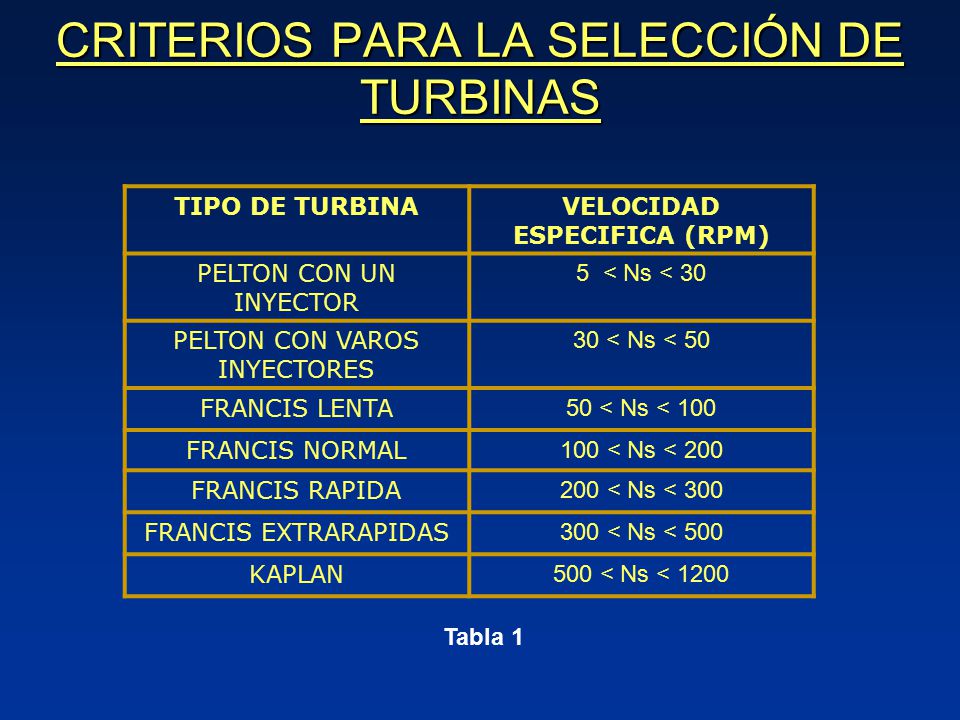

7 TIPO DE TURBINAVELOCIDAD ESPECIFICA (RPM) PELTON CON UN INYECTOR 5 < Ns < 30 PELTON CON VAROS INYECTORES 30 < Ns < 50 FRANCIS LENTA 50 < Ns < 100 FRANCIS NORMAL 100 < Ns < 200 FRANCIS RAPIDA 200 < Ns < 300 FRANCIS EXTRARAPIDAS 300 < Ns < 500 KAPLAN 500 < Ns < 1200 CRITERIOS PARA LA SELECCIÓN DE TURBINAS Tabla 1

8 TIPO DE TURBINAVELOCIDAD SINCRONA (RPM) KAPLAN 900 FRANCIS LENTA 1200 FRANCIS RAPIDA 1800 PELTON 3600 CRITERIOS PARA LA SELECCIÓN DE TURBINAS Tabla 2

9 RANGOS DE CAUDALES PARA LOS EMBALSES EN FUNCIÓN DE LA ALTURA ALTURA (m)CAUDAL (m3/s) H < 50200 < Q t < 400 50 < H < 200100 < Q t < 200 200 < H < 3004 < Q t < 100 H › 3002 < Q t < 4 CRITERIOS PARA LA SELECCIÓN DE TURBINAS Tabla 3

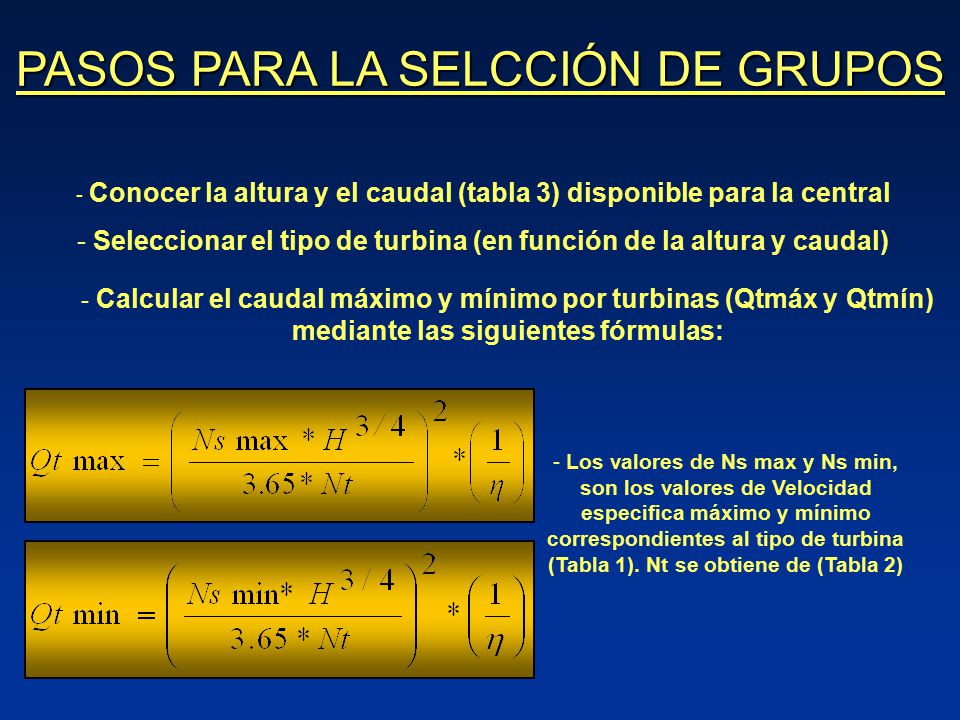

10 - Conocer la altura y el caudal (tabla 3) disponible para la central - Seleccionar el tipo de turbina (en función de la altura y caudal) PASOS PARA LA SELCCIÓN DE GRUPOS - Calcular el caudal máximo y mínimo por turbinas (Qtmáx y Qtmín) mediante las siguientes fórmulas: - Los valores de Ns max y Ns min, son los valores de Velocidad especifica máximo y mínimo correspondientes al tipo de turbina (Tabla 1). Nt se obtiene de (Tabla 2)

11 - Seleccionar el número de turbinas (NºT) - Comparar los rangos de Potencia y Caudal por turbinas PASOS PARA LA SELCCIÓN DE GRUPOS -Determinar el número de turbinas por caudal (Nº TQ) -Determinar el número de turbinas por potencia (Nº TP)

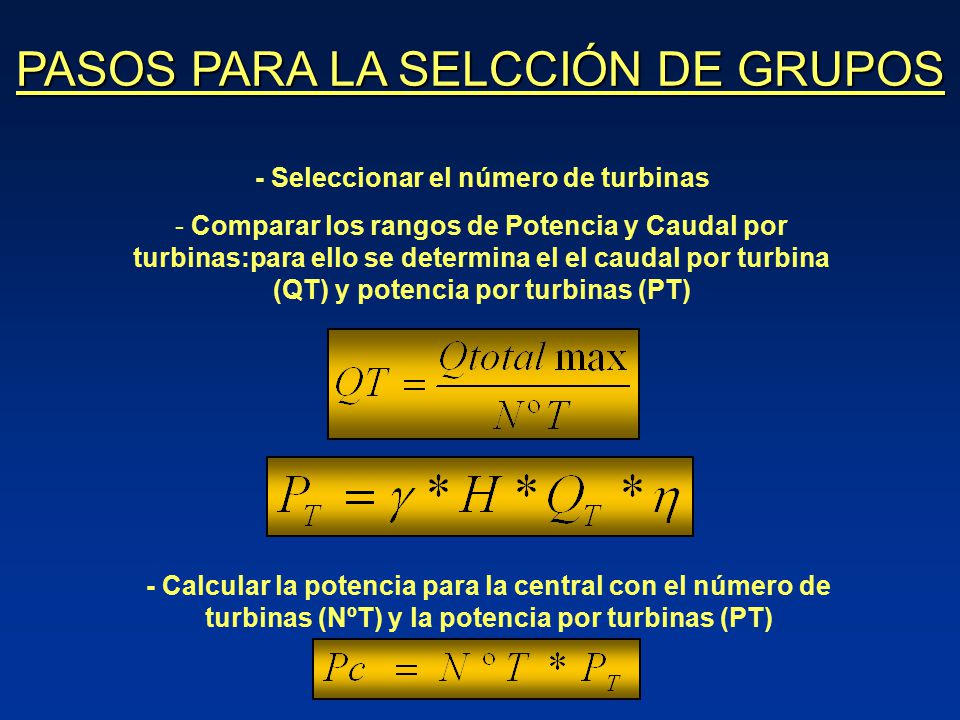

12 PASOS PARA LA SELCCIÓN DE GRUPOS - Seleccionar el número de turbinas - Comparar los rangos de Potencia y Caudal por turbinas:para ello se determina el el caudal por turbina (QT) y potencia por turbinas (PT) - Calcular la potencia para la central con el número de turbinas (NºT) y la potencia por turbinas (PT)
