EMBALSES DE LA RIAL Y LOS MORALES

Presentación del tema: "EMBALSES DE LA RIAL Y LOS MORALES"— Transcripción de la presentación:

1 EMBALSES DE LA RIAL Y LOS MORALES
RESUMEN DEL PROYECTO

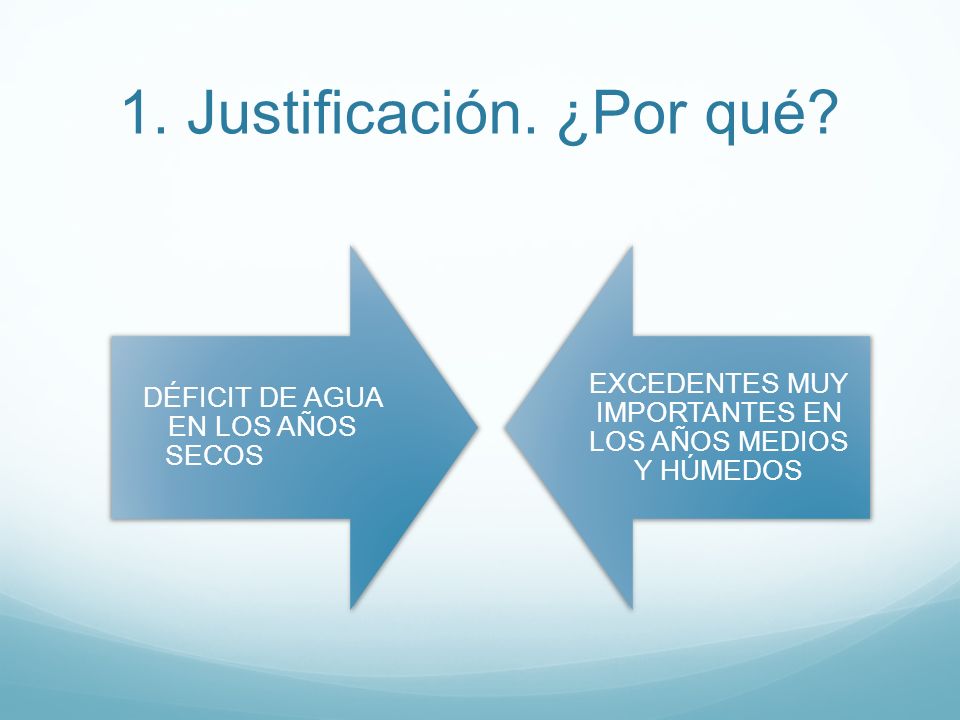

2 1. Justificación. ¿Por qué?
DÉFICIT DE AGUA EN LOS AÑOS SECOS EXCEDENTES MUY IMPORTANTES EN LOS AÑOS MEDIOS Y HÚMEDOS

3 2. ¿A quién se quiere beneficiar?
PÁRAMO LEONÉS ZONA NORTE Riegan con el embalse de Barrios de Luna desde 1956 PÁRAMO BAJO Riegan con escorrentías (no dispone de agua para riego)

4 3. Proyectos y obras para regar el Páramo Bajo
PRESA DEL OMAÑA (Noviembre 1983) (Proyecto abandonado) Consolidación de los regadíos del Páramo bajo Acondicionamiento del canal del Páramo y balsas de regulación 3. Proyectos y obras para regar el Páramo Bajo OBJETIVO Evitar la despoblación

5 Proyectos y obras para regar el Páramo Bajo
1. PRESA DEL OMAÑA: (Noviembre 1983) Primero el proyecto era de 200 hm3 Luego se pasó a 120 hm3 Tras DECLARACIÓN DE IMPACTO AMBIENTAL DESFAVORABLE (7/5/1993): ABANDONO DEL PROYECTO

6 Proyectos y obras para regar el Páramo Bajo
2. CONSTRUCCIÓN DE OBRAS DEL PROYECTO DE “CONSOLIDACIÓN DE LOS REGADÍOS DEL PÁRAMO BAJO”: Usan recursos del Río Esla regulados en el Embalse de Riaño. HASTA QUE SE DESARROLLEN LOS REGADIOS DE LOS PAYUELOS DONDE TENDRÁN SU UTILIDAD DEFINITIVA

7 Proyectos y obras para regar el Páramo Bajo
3. CONSTRUCCIÓN DE OBRAS DEL PROYECTO DE “ACONDICIONAMIENTO DEL CANAL DEL PÁRAMO Y BALSAS DE REGULACIÓN”: Suministran riego al Páramo Medio

8 4. Mapa Páramo Leonés A pesar de estas obras se mantiene el objetivo de incrementar la regulación del Río Órbigo para que los recursos del Río Esla (Embalse de Riaño) se destinen íntegramente a “Los Payuelos”

9 5. Estudio de regulación adicional del R. Órbigo
Establece como solución inicial prioritaria la realización de la Regulación lateral del río Órbigo, mediante la construcción de la Presa de La Rial y la Presa de Los Morales.

10 Alternativas para la Presa de la Rial

11 6. Ubicación: La Rial Se ubica íntegramente en Carrizo, en el valle del arrollo de la Rial. Abastecimiento del Canal de Carrizo y aportación propia. La toma de agua del canal de Carrizo en el Río Omaña planteada para el llenado de la Presa se emplazaría en el Término Municipal de Las Omañas. Alternativa elegida: Alternativa SUR Ocupa una superficie de 166,5 ha y una longitud de 2,5 km La cerrada se ubica a 3 km del núcleo urbano

12 EMPLAZAMIENTO DEL EMBALSE DE LOS RIALES

13 EMPLAZAMIENTO TOMA DEL CANAL DE CARRIZO EN EL RIO OMAÑA

14 7. Ubicación: Los Morales
Se sitúa en el valle del arroyo de Morales en gran parte perneneciente a Carrizo de la Ribera y una pequeña parte de Cimanes del Tejar. Abastecimiento del Canal de Velilla y aportación propia Ocupa una superficie de 90,9 ha y una longitud de 2,6 km

15 EMPLAZAMENTO EMBALSE DE LOS MORALES

16 8. Superficies inundadas y volúmenes: La Rial
APORTACIÓN PROPIA: 6,0 hm3 anuales COTA de nivel máximo normal: 927,00 m.s.n.m. VOLUMEN a cota máxima: 23,0 hm3 SUPERFICIE DEL VASO: 166,5 ha

17 9. Superficies inundadas y volúmenes: Los Morales
APORTACIÓN PROPIA: 2,2 hm3 anuales COTA de nivel máximo normal: 932,00 m.s.n.m. VOLUMEN a cota máxima: 11,3 hm3 SUPERFICIE DEL VASO: 90,9 ha

18 10. Llenado del embalse y coste energético: La Rial
Obra de toma desde el Canal de Carrizo. Diferencia de cotas a salvar desde el canal de Carrizo al embalse de la Rial: 44,36 m. Se llenará durante el periodo invernal (4 meses) Si se descuente la aportación propia (estimación de 6,0 hm3 ), hay que aportar desde el canal 17 hm3 Es necesario un caudal continuo de 1,63 m3/s durante 4 meses Están proyectadas 4+1 bombas de 250 kW cada una y una tubería de diámetro 1200 y longitud 985 m. El coste energético es de euros/año

19

20 11. Llenado del embalse y c. energético: Los Morales
Obra de toma desde el Canal de Velilla. Diferencia de cotas a salvar desde el canal de Velilla al embalse de Los Morales: 19,38 m. Se llenará durante el periodo invernal (4 meses) Si se descuente la aportación propia (estimación de 2,2 hm3 ), hay que aportar desde el canal 9,1 hm3 Es necesario un caudal continuo de 0,88 m3/s durante 4 meses Están proyectadas 4+1 bombas de 75 kW cada una y una tubería de diámetro 900 y longitud 269 m. El coste energético es de euros/año

21

22 12. Clasificación de riesgo potencial
PRESA DE LA RIAL: Pertenece a la clasificación de “Gran Presa” La rotura afectaría gravemente al municipio de La Milla del Río, por lo que debe ser incluida en la “Categoría A” PRESA DE LOS MORALES: La rotura afectaría gravemente al municipio de Villanueva de Carrizo, por lo que debe ser incluida en la “Categoría A”

23 13. Significado de “Gran Presa”
Grandes Presas: Tienen esta consideración las presas que cumplen, al menos, una de las siguientes condiciones. - Altura superior a 15 metros, medida desde la parte más baja de la superficie general de la cimentación hasta la coronación. - Altura comprendida entre 10 y 15 metros, siempre que tengan alguna de las siguientes características: - Longitud de coronación superior a 500 m. - Capacidad de embalse superior a de metros cúbicos. - Capacidad de desagüe superior a metros cúbicos por segundo. Podrán clasificarse igualmente como “Grandes Presas” aquéllas que, aun no cumpliendo ninguna de las condiciones anteriores, presenten dificultades especiales en su cimentación o sean de características no habituales.

24 14. Significado de “Categoría A”
“Categoría A: Corresponde a las presas cuya rotura o funcionamiento incorrecto puede afectar gravemente a núcleos urbanos o servicios esenciales, o producir daños materiales o medioambientales muy importantes".

25

26

27 15. Superficie a expropiar
PRESA DE LA RIAL: Terrenos en su totalidad pertenecientes al término municipal de Carrizo. 220 ha de terreno forestal en su mayoría (coste 2,5 millones de euros) PRESA DE LOS MORALES: Terrenos del término municipal de Carrizo y una pequeña parte de Cimanes del Tejar. 114 ha de terreno forestal en su mayoría (coste de 3,2 millones de euros)

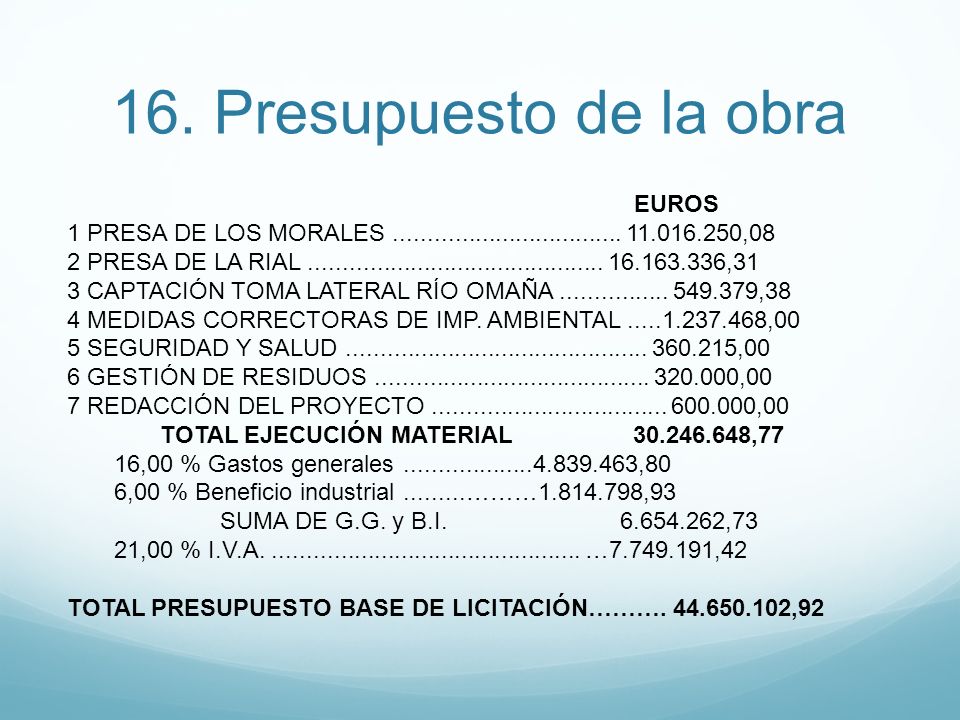

28 16. Presupuesto de la obra EUROS
1 PRESA DE LOS MORALES ,08 2 PRESA DE LA RIAL ,31 3 CAPTACIÓN TOMA LATERAL RÍO OMAÑA ,38 4 MEDIDAS CORRECTORAS DE IMP. AMBIENTAL ,00 5 SEGURIDAD Y SALUD ,00 6 GESTIÓN DE RESIDUOS ,00 7 REDACCIÓN DEL PROYECTO ,00 TOTAL EJECUCIÓN MATERIAL ,77 16,00 % Gastos generales ,80 6,00 % Beneficio industrial ……… ,93 SUMA DE G.G. y B.I ,73 21,00 % I.V.A … ,42 TOTAL PRESUPUESTO BASE DE LICITACIÓN……… ,92
