GRANDES USUARIOS DEL AGUA

Presentación del tema: "GRANDES USUARIOS DEL AGUA"— Transcripción de la presentación:

1 GRANDES USUARIOS DEL AGUA
Día Mundial del Agua EL FACTOR ENERGIA EN LOS GRANDES USUARIOS DEL AGUA Emilio del Pozo Mariño. Director Territorial Zona 2 ACUAES

2 El Valle del Guadalquivir
Afluentes M.D.: Poco caudal Buen encaje presas Guadalquivir Mucho caudal Mal encaje presas (muy llano) Arenoso (ACUAES) San Rafael de Navallana (CHG) Breña II (ACUAES) Esquema funcionamiento: - Bombeo de caudales excedentarios en invierno - Turbinado en verano para suministro a usuarios (riego)

3 Bombeo y Turbinado Breña II y Arenoso
6 bombas verticales Q nominal= m3/h a 96,6 m, 7,75 Mw de potencia c.u. 2 bombas verticales Q nominal = m3/h a 111,1 m 2,1 Mw de potencia c.u. Variadores  amplia gama Q y h Elevación máxima 50 m3/s (3+1) bombas verticales Q nominal = m3/h a 65 m 2,4 Mw de potencia c.u. Caudal conjunto de 10 m3/s 2 Turbinas Francis eje vertical Q diseño 17,5 m3/s y c.u. Potencia máx kW c.u. Potencia total de generación 35 Mw 1 turbina Francis eje vertical Q diseño 20 m3/s y 70 m 12,2 Mw a Qmax y Hmax

4 Más allá del beneficio económico: almacenar agua
Incremento capacidad regulación: Análisis Optimizado de capacidad de Bombeo y Turbinación, con hipótesis combinadas Arenoso + Breña II Análisis fundamentalmente enfocado a capacidad de almacenamiento, no a optimización económica de potencia instalada Arenoso: embalse 167 Hm3; Incr. Regulación 45 Hm3/año (25 Hm3 río + 20 Hm3 bombeo) Breña II: embalse 823 Hm3; Incr. Regulación 258 Hm3/año (28 Hm3 río Hm3 bomb.+25 Hm3 Estrategia Explotación) Mejora de todos los escenarios tras las intensas lluvias años Situación “excepcional” Costes: Dependen del uso de bombeo (determinado por el nivel de embalse (tanto la energía consumida como la necesidad o no)) Dos componentes: Factor de Potencia (puede ser muy elevado) + Energía Consumida (en función del caudal y la altura) Ambos dependen del peaje seleccionado. Costes de energía con alzas muy importantes año 2013. Ej. Arenoso: potencia 1 bomba 2,4 Mw Factor Potencia (2014) €/mes (misma potencia 1 bomba pequeña Breña II) Ej. Breña II: potencia max. 44,6 Mw, Factor de potencia (prev. 2012) €/mes (peaje 6.4) Energía (prev. 2012) €/Hm3 (cota 170), €/Hm3 (cota 110) (P 6.4) Ingresos: El régimen de explotación, en avenidas y desembalses, depende de la gestión de cuenca (Confederación Hidrográfica) Esto limita las posibilidades de optimización de tarifas de turbinación, que además dependen del nivel de embalse. Incertidumbre por el R.D. 9/2013 de 7 de julio (posible reducción 40%). Volúmenes desembalsados Volumen e ingresos Arenoso Breña II pdte. línea eléctrica

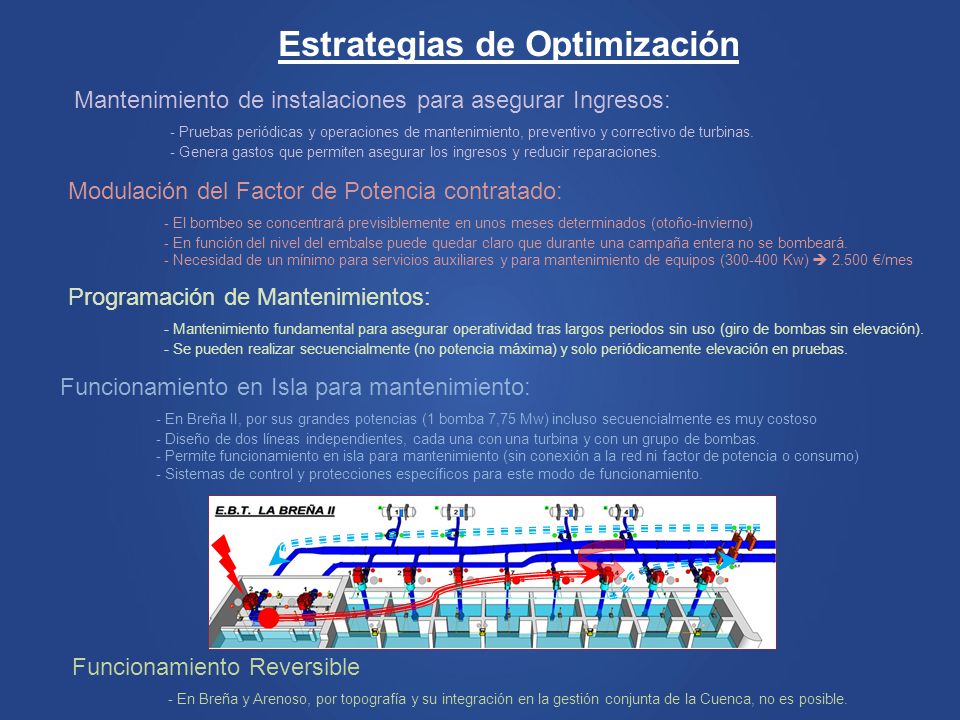

5 Estrategias de Optimización
Mantenimiento de instalaciones para asegurar Ingresos: - Pruebas periódicas y operaciones de mantenimiento, preventivo y correctivo de turbinas. - Genera gastos que permiten asegurar los ingresos y reducir reparaciones. Modulación del Factor de Potencia contratado: - El bombeo se concentrará previsiblemente en unos meses determinados (otoño-invierno) - En función del nivel del embalse puede quedar claro que durante una campaña entera no se bombeará. - Necesidad de un mínimo para servicios auxiliares y para mantenimiento de equipos ( Kw)  €/mes Programación de Mantenimientos: - Mantenimiento fundamental para asegurar operatividad tras largos periodos sin uso (giro de bombas sin elevación). - Se pueden realizar secuencialmente (no potencia máxima) y solo periódicamente elevación en pruebas. Funcionamiento en Isla para mantenimiento: - En Breña II, por sus grandes potencias (1 bomba 7,75 Mw) incluso secuencialmente es muy costoso - Diseño de dos líneas independientes, cada una con una turbina y con un grupo de bombas. - Permite funcionamiento en isla para mantenimiento (sin conexión a la red ni factor de potencia o consumo) - Sistemas de control y protecciones específicos para este modo de funcionamiento. Funcionamiento Reversible - En Breña y Arenoso, por topografía y su integración en la gestión conjunta de la Cuenca, no es posible.

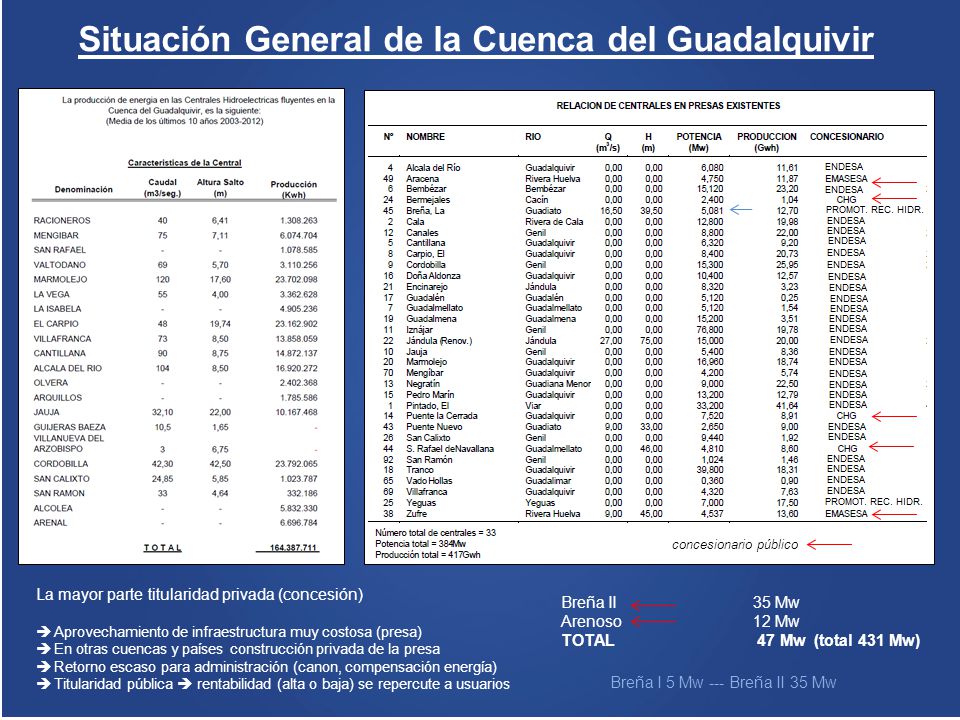

6 Situación General de la Cuenca del Guadalquivir
concesionario público La mayor parte titularidad privada (concesión) Aprovechamiento de infraestructura muy costosa (presa) En otras cuencas y países construcción privada de la presa Retorno escaso para administración (canon, compensación energía) Titularidad pública  rentabilidad (alta o baja) se repercute a usuarios Breña II 35 Mw Arenoso 12 Mw TOTAL 47 Mw (total 431 Mw) Breña I 5 Mw --- Breña II 35 Mw
