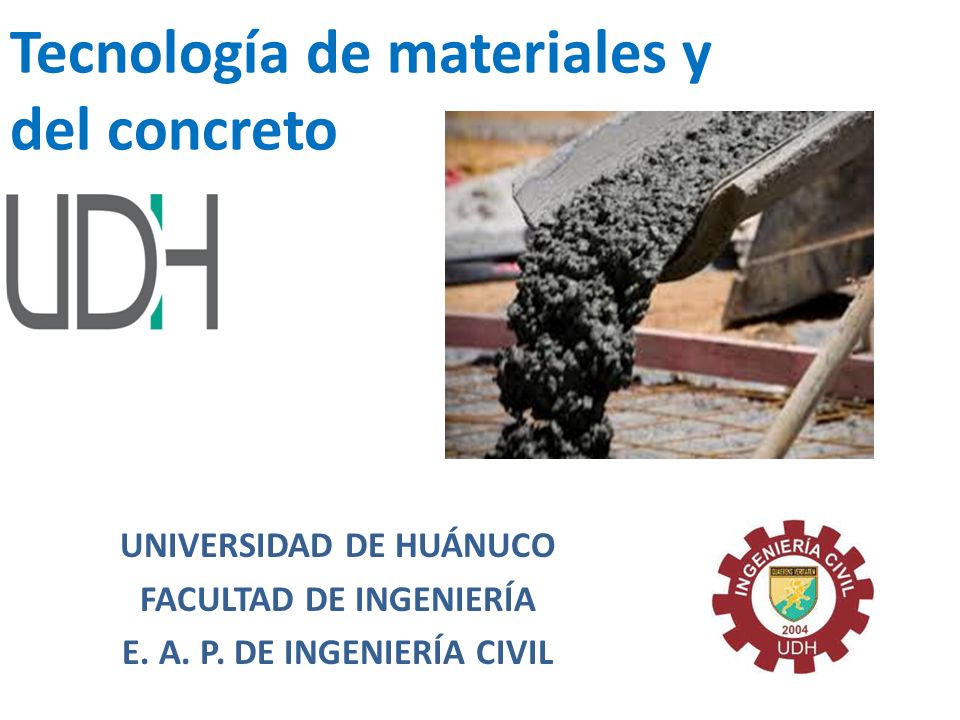

1 Tecnología de materiales y del concreto UNIVERSIDAD DE HUÁNUCO FACULTAD DE INGENIERÍA E. A. P. DE INGENIERÍA CIVIL

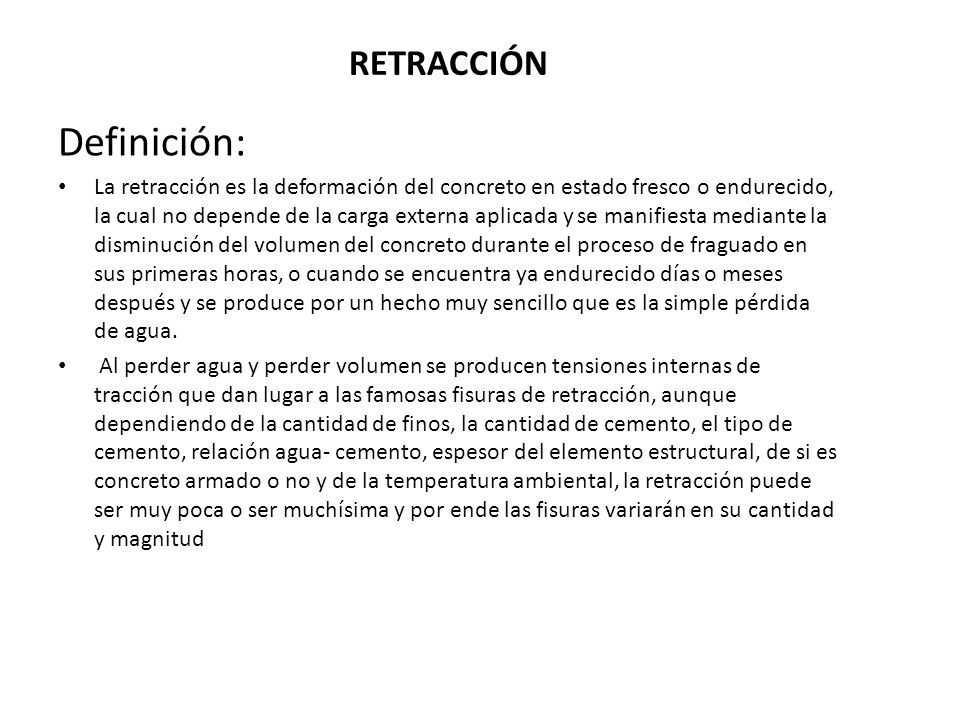

2 RETRACCIÓN Definición: La retracción es la deformación del concreto en estado fresco o endurecido, la cual no depende de la carga externa aplicada y se manifiesta mediante la disminución del volumen del concreto durante el proceso de fraguado en sus primeras horas, o cuando se encuentra ya endurecido días o meses después y se produce por un hecho muy sencillo que es la simple pérdida de agua. Al perder agua y perder volumen se producen tensiones internas de tracción que dan lugar a las famosas fisuras de retracción, aunque dependiendo de la cantidad de finos, la cantidad de cemento, el tipo de cemento, relación agua- cemento, espesor del elemento estructural, de si es concreto armado o no y de la temperatura ambiental, la retracción puede ser muy poca o ser muchísima y por ende las fisuras variarán en su cantidad y magnitud

3 OBJETIVOS OBJETIVO GENERAL El presente trabajo tiene como objetivo general estudiar el problema de la contracción y retracción del concreto, los parámetros que afectan la retracción y contracción del concreto. OBJETIVO ESPECIFICO Conocer el concepto de contracción y retracción del concreto y los factores que afectan la contracción por secado del concreto. Analizar el problema de la retracción en el concreto, las causas que la provocan, los distintos tipos de retracción que existen, las consecuencias en las estructuras de concreto. Describir los distintos métodos que se utilizan para contrarrestar las fisuras en el concreto producidas por retracción.

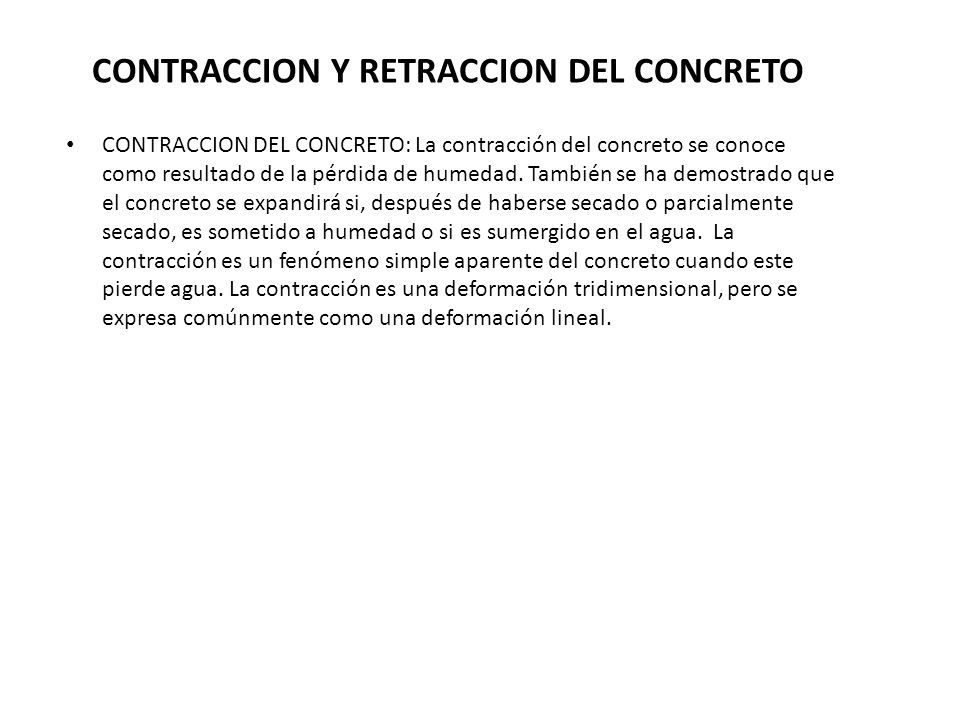

4 CONTRACCION Y RETRACCION DEL CONCRETO CONTRACCION DEL CONCRETO: La contracción del concreto se conoce como resultado de la pérdida de humedad. También se ha demostrado que el concreto se expandirá si, después de haberse secado o parcialmente secado, es sometido a humedad o si es sumergido en el agua. La contracción es un fenómeno simple aparente del concreto cuando este pierde agua. La contracción es una deformación tridimensional, pero se expresa comúnmente como una deformación lineal.

5 Variables que afectan la contracción del concreto Agregados. Actúan para restringir la contracción de la pasta de cemento, Relación agua- cemento. Cuanto mayor es la relación agua-cemento, mayores son los efectos de la contracción. Tamaño del elemento de concreto. Tanto el valor como la magnitud de la contracción disminuyen con un incremento en el volumen del elemento de concreto. Condiciones del medio ambiente. La humedad relativa del medio afecta notablemente la magnitud de la contracción; el valor de la contracción es más bajo en donde la humedad relativa es alta. Variables que afectan la contracción del concreto Cantidad de refuerzo. El concreto reforzado se contrae menos que el concreto simple; la diferencia relativa es función del porcentaje de refuerzo Aditivos. Este efecto varía dependiendo del tipo de aditivo. Un acelerador tal como cloruro de calcio, usado para acelerar el endurecimiento y la colocación del concreto, aumenta la contracción. También hay aditivos que impiden la contracción. Tipo de cemento. El cemento Portland tipo III de resistencia rápida normalmente se contrae 10% más que un cemento Portland normal (tipo I) o cemento Portland modificado (tipo II).

6

7

8

9

10

11

12
