“SEÑALIZACIÓN R2 Y SS7 Y SOLUCIÓN DE PROBLEMAS EN LLAMADAS TELEFÓNICAS” Presenta: M. en C. Juan Ricardo Andrade Ponce CIME - CONAPPTEL

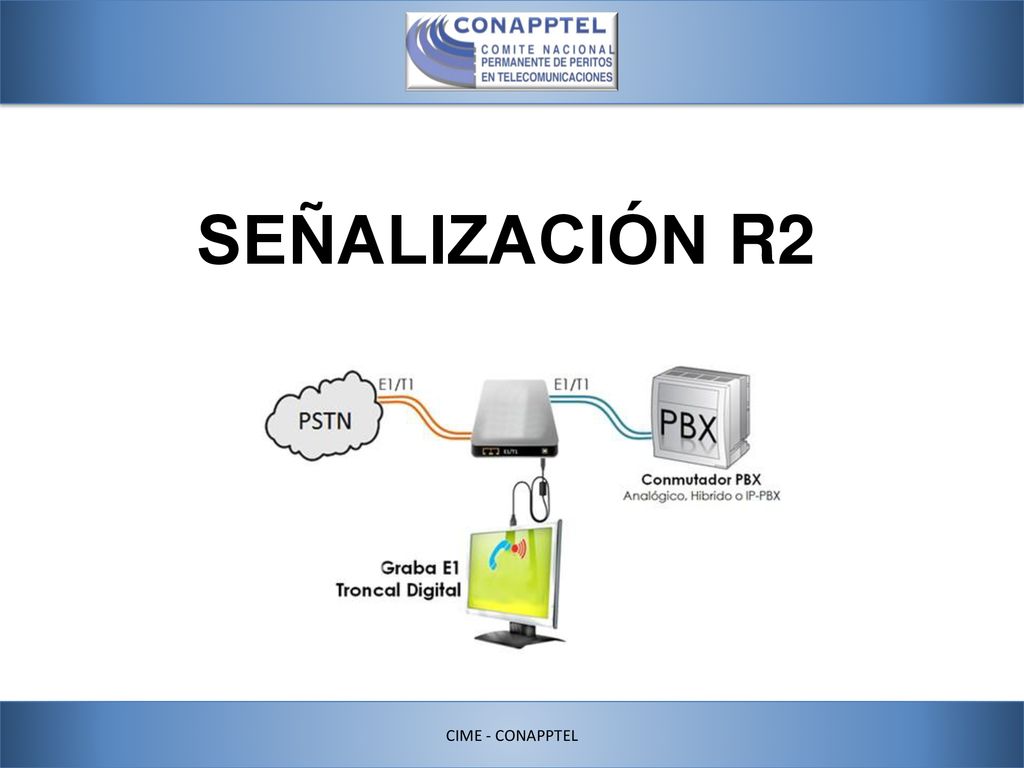

2 SEÑALIZACIÓN R2 CIME - CONAPPTEL

3 Tipos de Señalización en R2

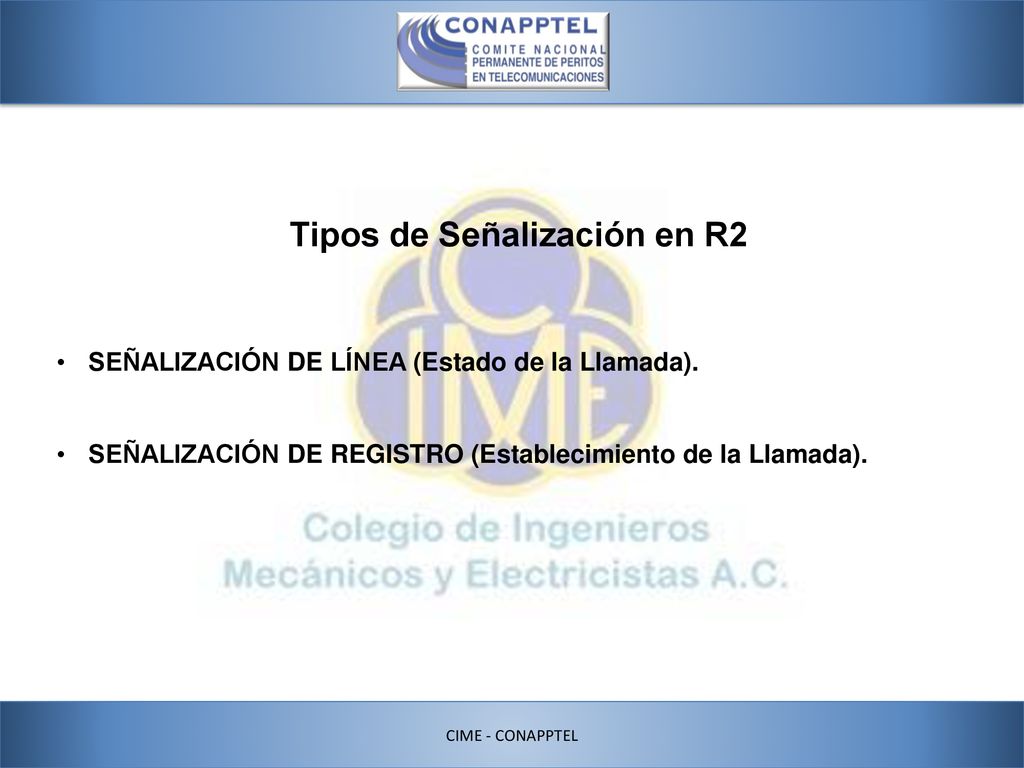

SEÑALIZACIÓN DE LÍNEA (Estado de la Llamada). SEÑALIZACIÓN DE REGISTRO (Establecimiento de la Llamada). CIME - CONAPPTEL

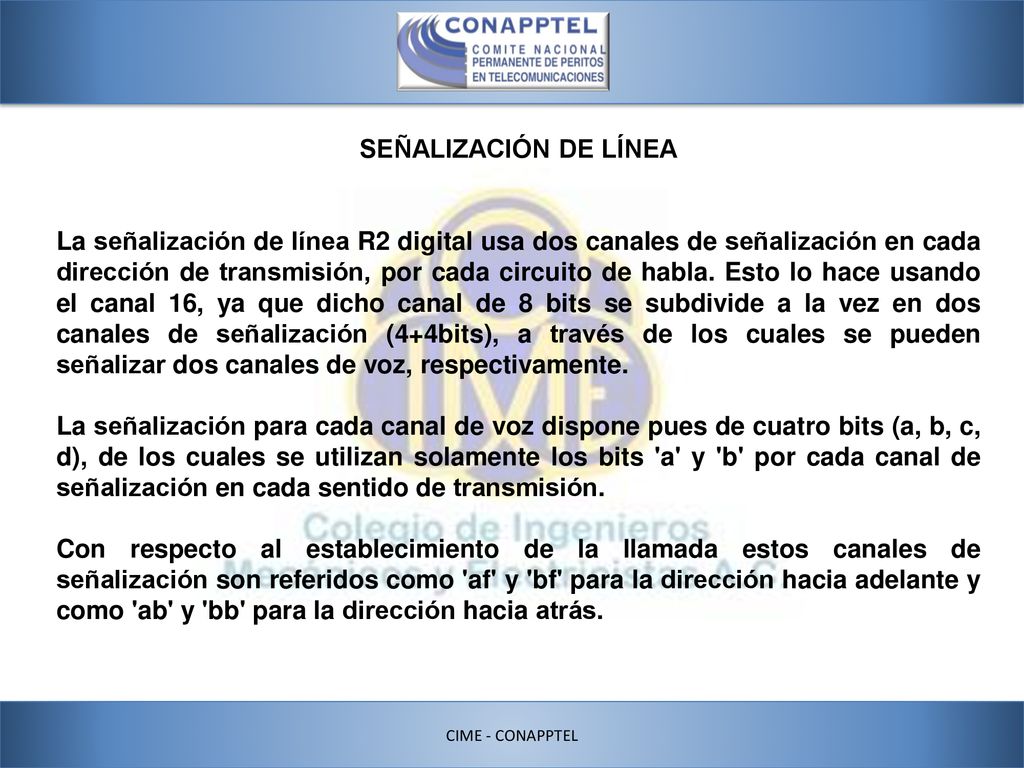

4 SEÑALIZACIÓN DE LÍNEA La señalización de línea R2 digital usa dos canales de señalización en cada dirección de transmisión, por cada circuito de habla. Esto lo hace usando el canal 16, ya que dicho canal de 8 bits se subdivide a la vez en dos canales de señalización (4+4bits), a través de los cuales se pueden señalizar dos canales de voz, respectivamente. La señalización para cada canal de voz dispone pues de cuatro bits (a, b, c, d), de los cuales se utilizan solamente los bits 'a' y 'b' por cada canal de señalización en cada sentido de transmisión. Con respecto al establecimiento de la llamada estos canales de señalización son referidos como 'af' y 'bf' para la dirección hacia adelante y como 'ab' y 'bb' para la dirección hacia atrás. CIME - CONAPPTEL

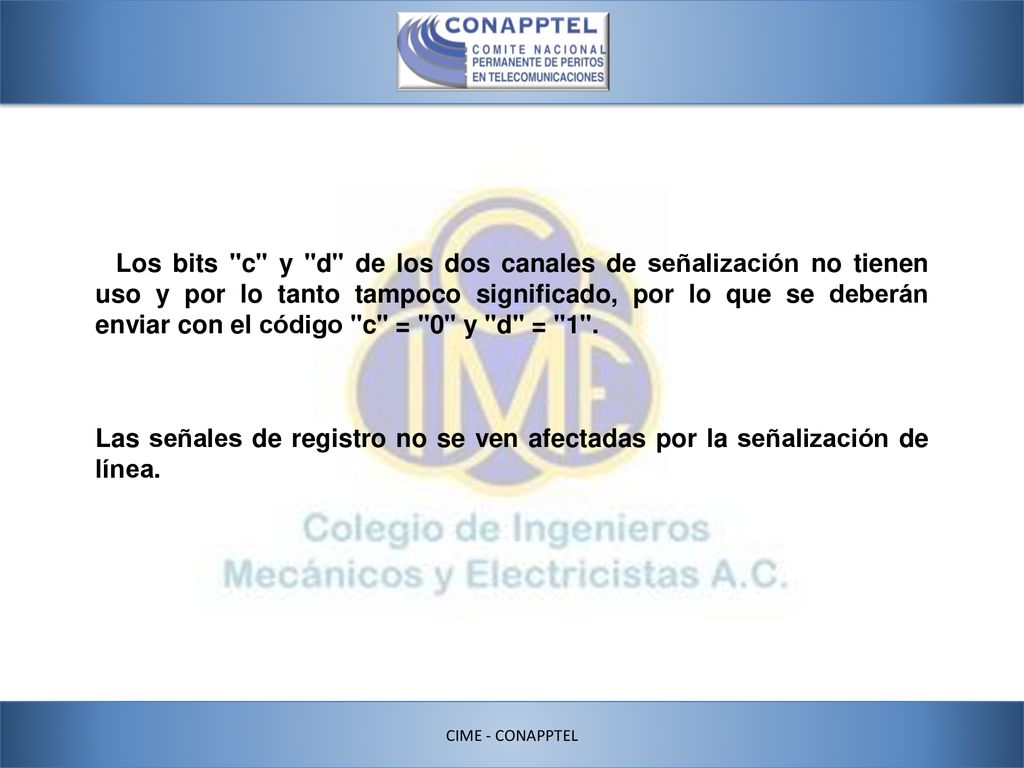

5 Los bits "c" y "d" de los dos canales de señalización no tienen uso y por lo tanto tampoco significado, por lo que se deberán enviar con el código "c" = "0" y "d" = "1". Las señales de registro no se ven afectadas por la señalización de línea. CIME - CONAPPTEL

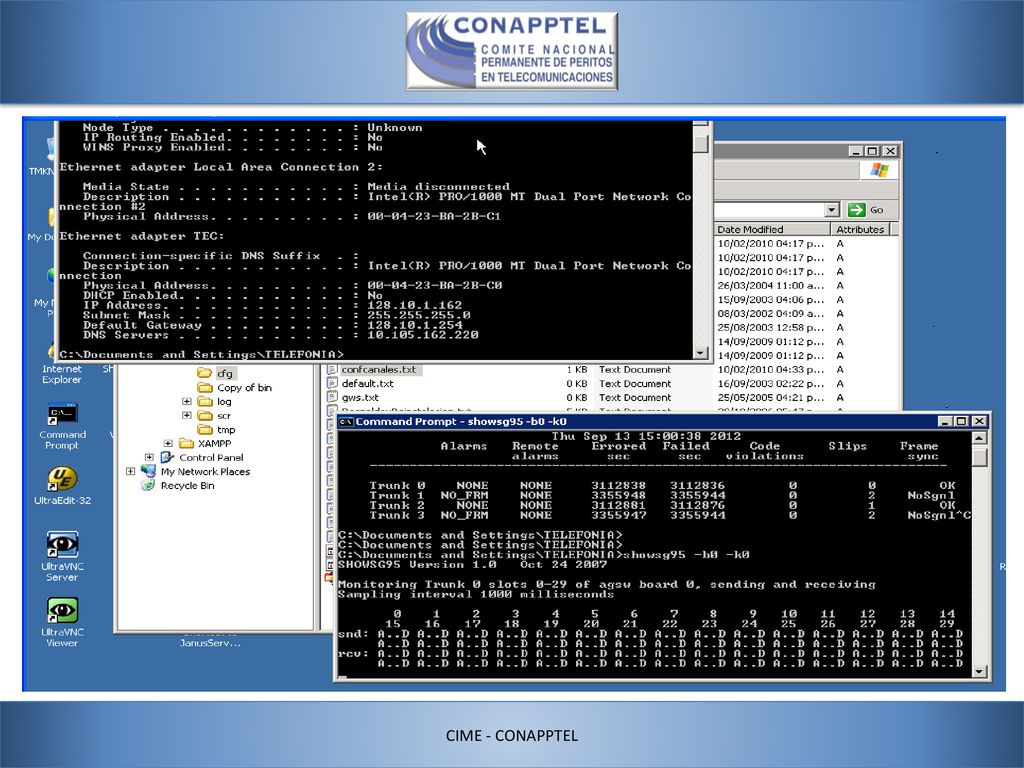

6 CIME - CONAPPTEL

7 Descripción funcional de los bits de señalización

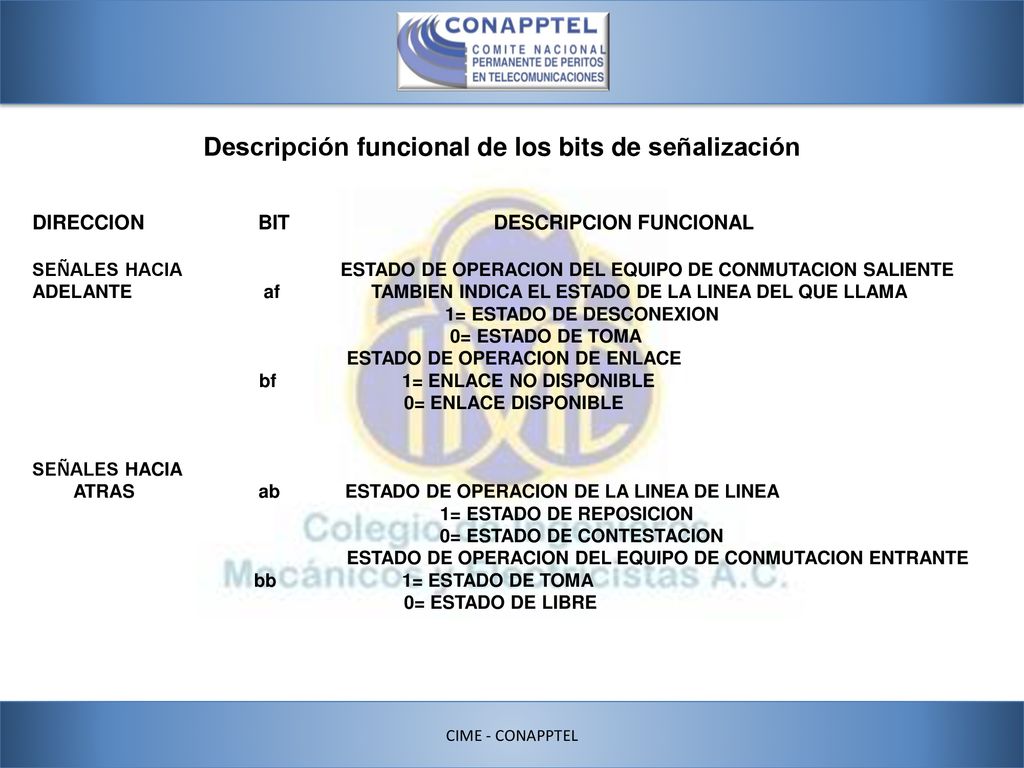

DIRECCION BIT DESCRIPCION FUNCIONAL SEÑALES HACIA ESTADO DE OPERACION DEL EQUIPO DE CONMUTACION SALIENTE ADELANTE af TAMBIEN INDICA EL ESTADO DE LA LINEA DEL QUE LLAMA 1= ESTADO DE DESCONEXION 0= ESTADO DE TOMA ESTADO DE OPERACION DE ENLACE bf = ENLACE NO DISPONIBLE 0= ENLACE DISPONIBLE SEÑALES HACIA ATRAS ab ESTADO DE OPERACION DE LA LINEA DE LINEA 1= ESTADO DE REPOSICION 0= ESTADO DE CONTESTACION ESTADO DE OPERACION DEL EQUIPO DE CONMUTACION ENTRANTE bb = ESTADO DE TOMA 0= ESTADO DE LIBRE CIME - CONAPPTEL

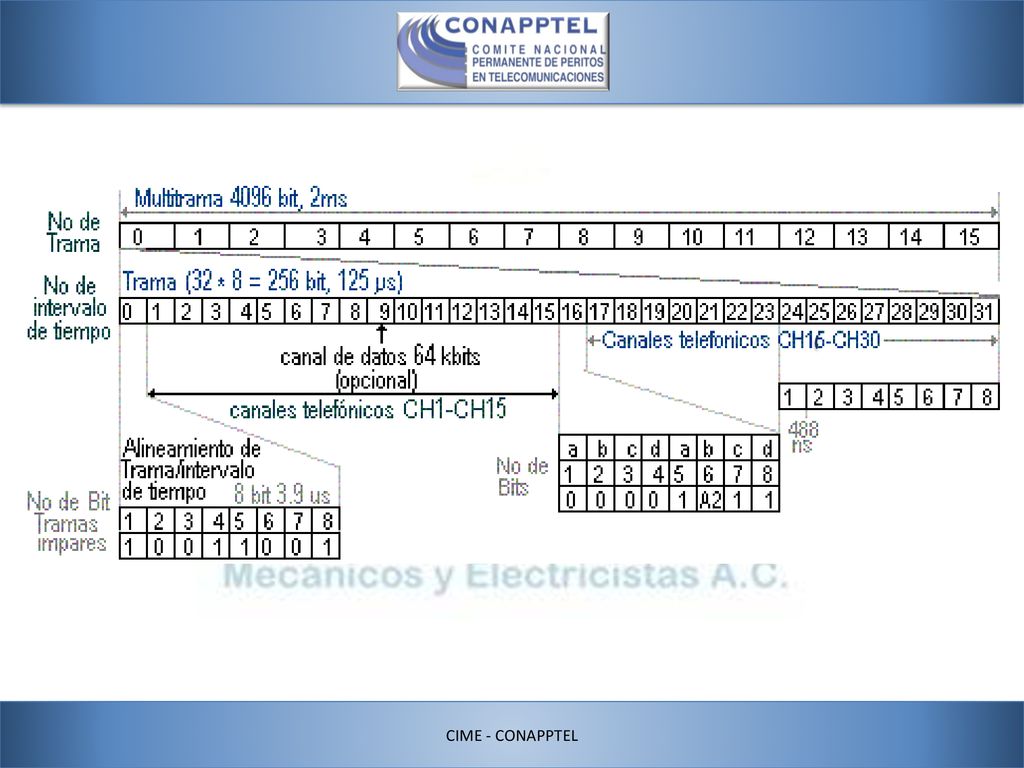

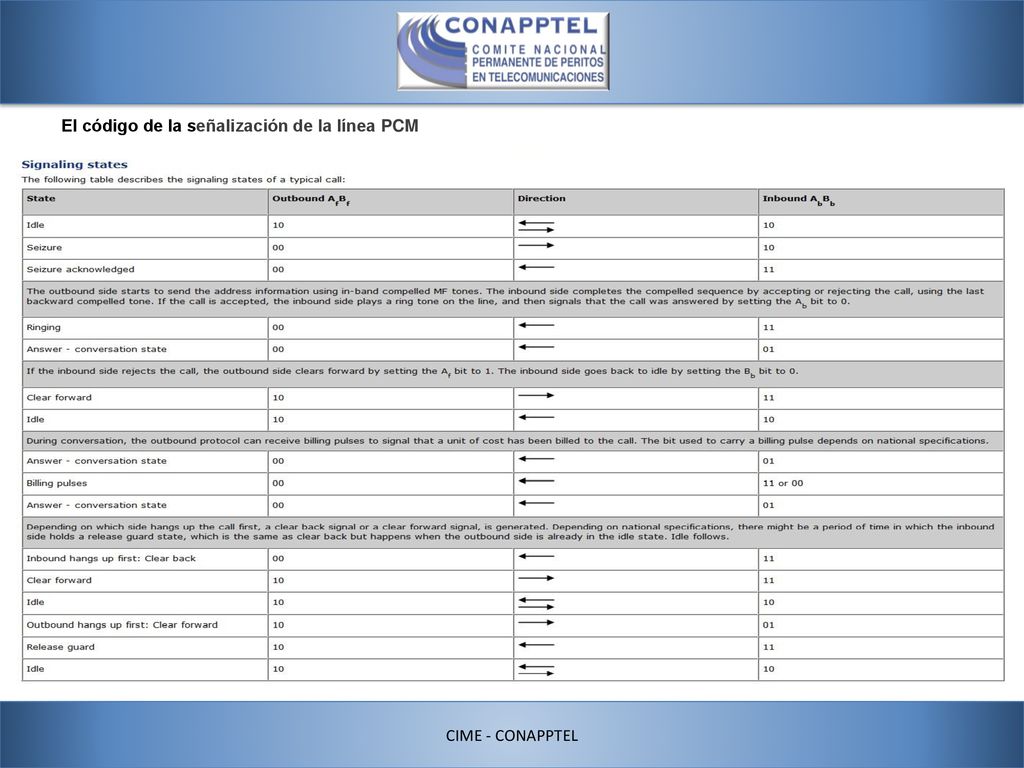

8 El código de la señalización de la línea PCM
CIME - CONAPPTEL

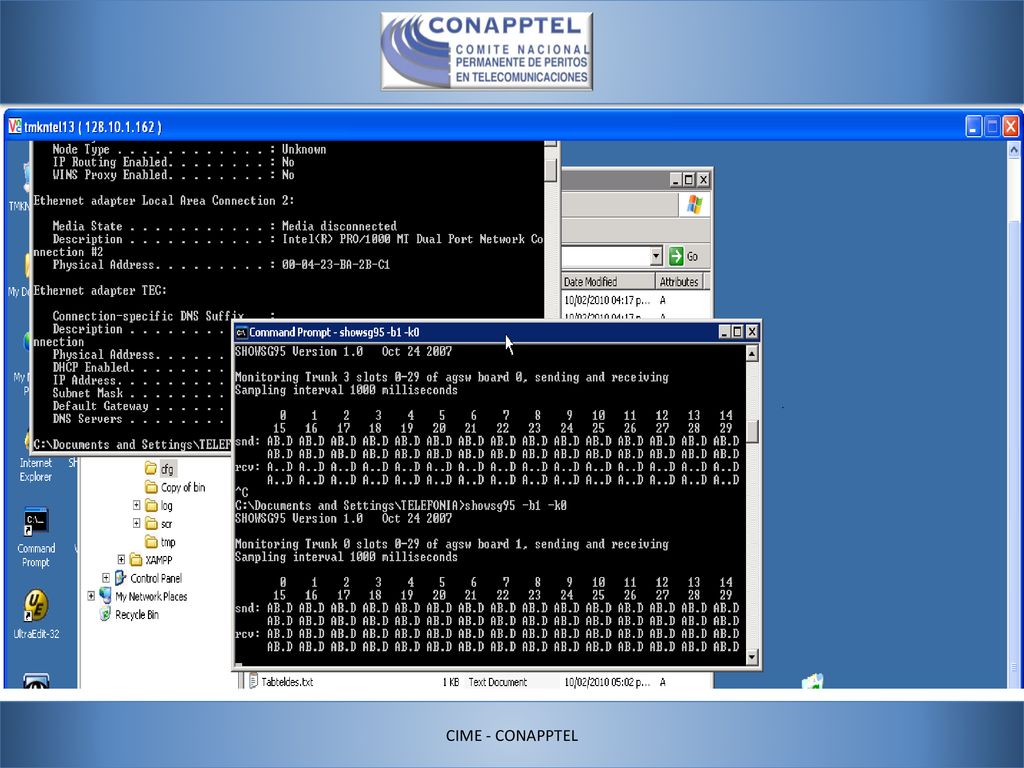

9 CIME - CONAPPTEL

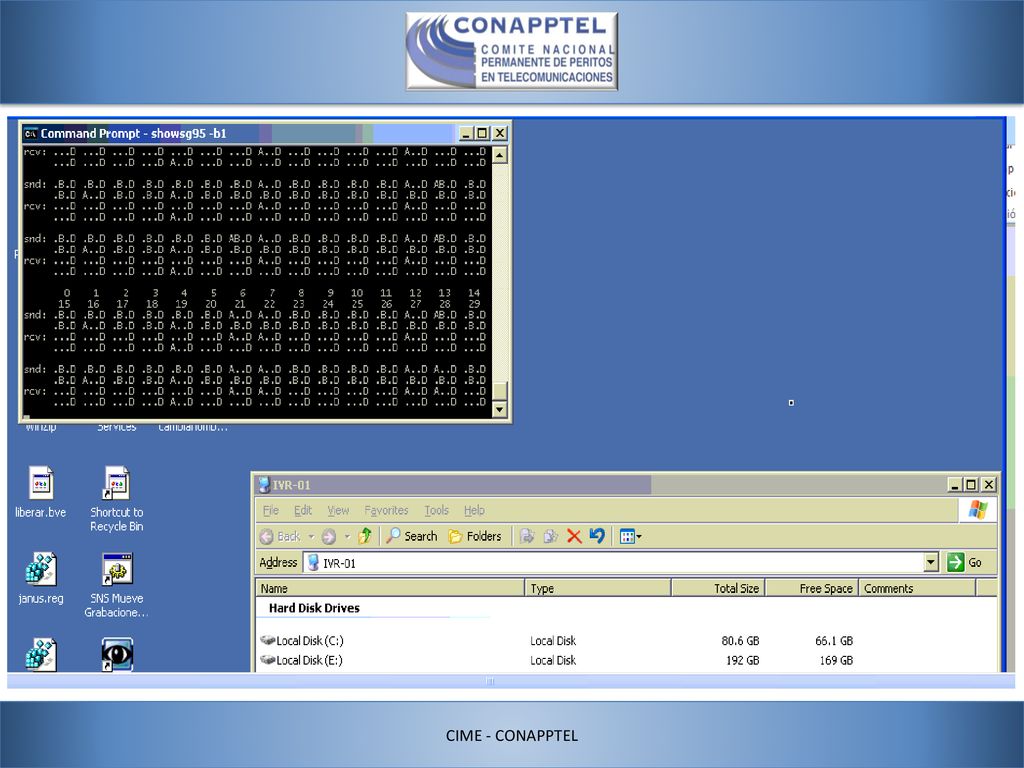

10 CIME - CONAPPTEL

11 CIME - CONAPPTEL

12 CIME - CONAPPTEL

13 SEÑALIZACIÓN DE REGISTRO
CIME - CONAPPTEL

14 Señalización de Registro en Troncal Digital (MFC)

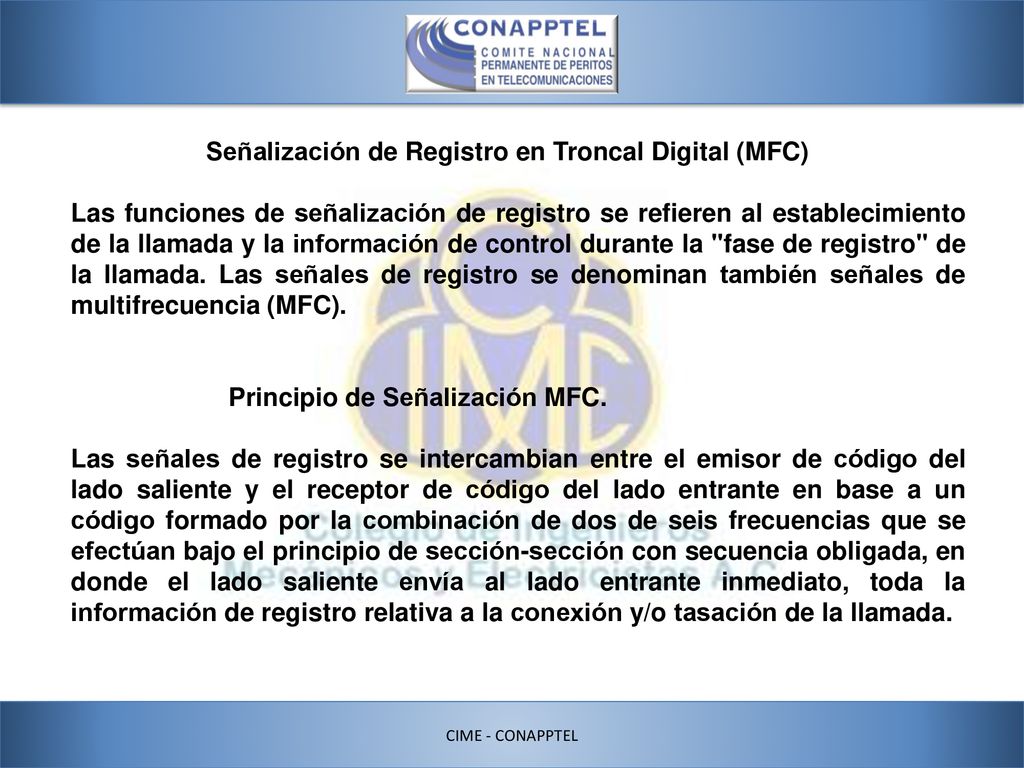

Las funciones de señalización de registro se refieren al establecimiento de la llamada y la información de control durante la "fase de registro" de la llamada. Las señales de registro se denominan también señales de multifrecuencia (MFC). Principio de Señalización MFC. Las señales de registro se intercambian entre el emisor de código del lado saliente y el receptor de código del lado entrante en base a un código formado por la combinación de dos de seis frecuencias que se efectúan bajo el principio de sección-sección con secuencia obligada, en donde el lado saliente envía al lado entrante inmediato, toda la información de registro relativa a la conexión y/o tasación de la llamada. CIME - CONAPPTEL

15 Tipos de Señales MFC: SEÑALES DE AVANCE SEÑALES DE MANDO
CIME - CONAPPTEL

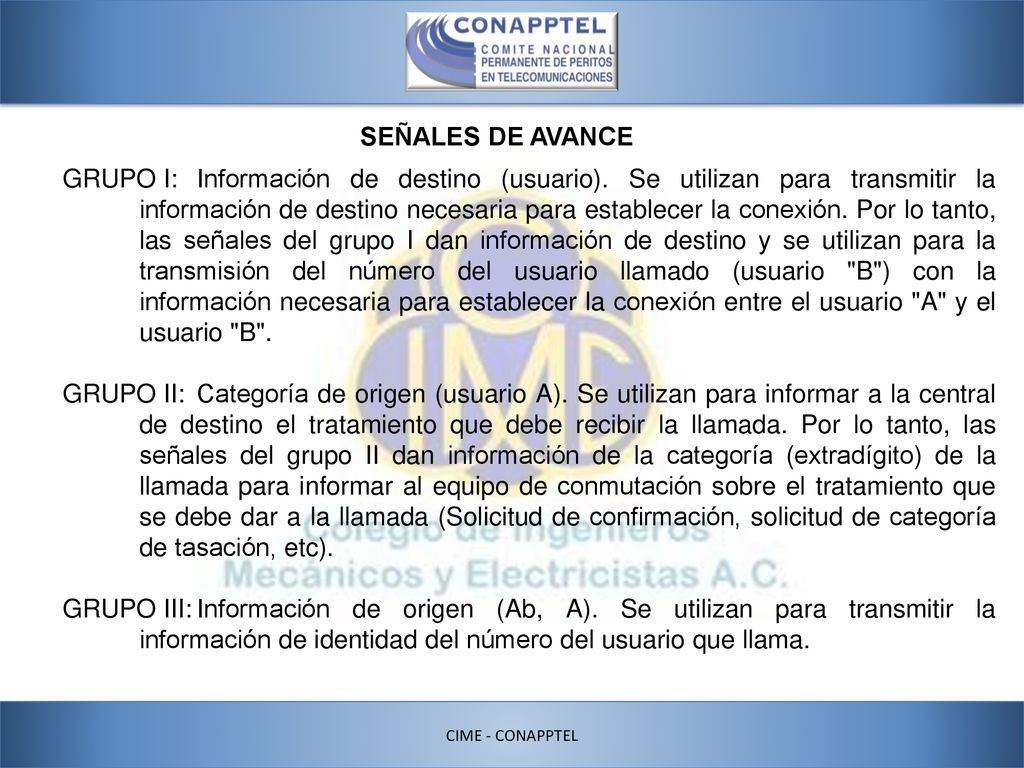

16 SEÑALES DE AVANCE GRUPO I: Información de destino (usuario). Se utilizan para transmitir la información de destino necesaria para establecer la conexión. Por lo tanto, las señales del grupo I dan información de destino y se utilizan para la transmisión del número del usuario llamado (usuario "B") con la información necesaria para establecer la conexión entre el usuario "A" y el usuario "B". GRUPO II: Categoría de origen (usuario A). Se utilizan para informar a la central de destino el tratamiento que debe recibir la llamada. Por lo tanto, las señales del grupo II dan información de la categoría (extradígito) de la llamada para informar al equipo de conmutación sobre el tratamiento que se debe dar a la llamada (Solicitud de confirmación, solicitud de categoría de tasación, etc). GRUPO III: Información de origen (Ab, A). Se utilizan para transmitir la información de identidad del número del usuario que llama. CIME - CONAPPTEL

17 VALORES DE LAS SEÑALES DE AVANCE

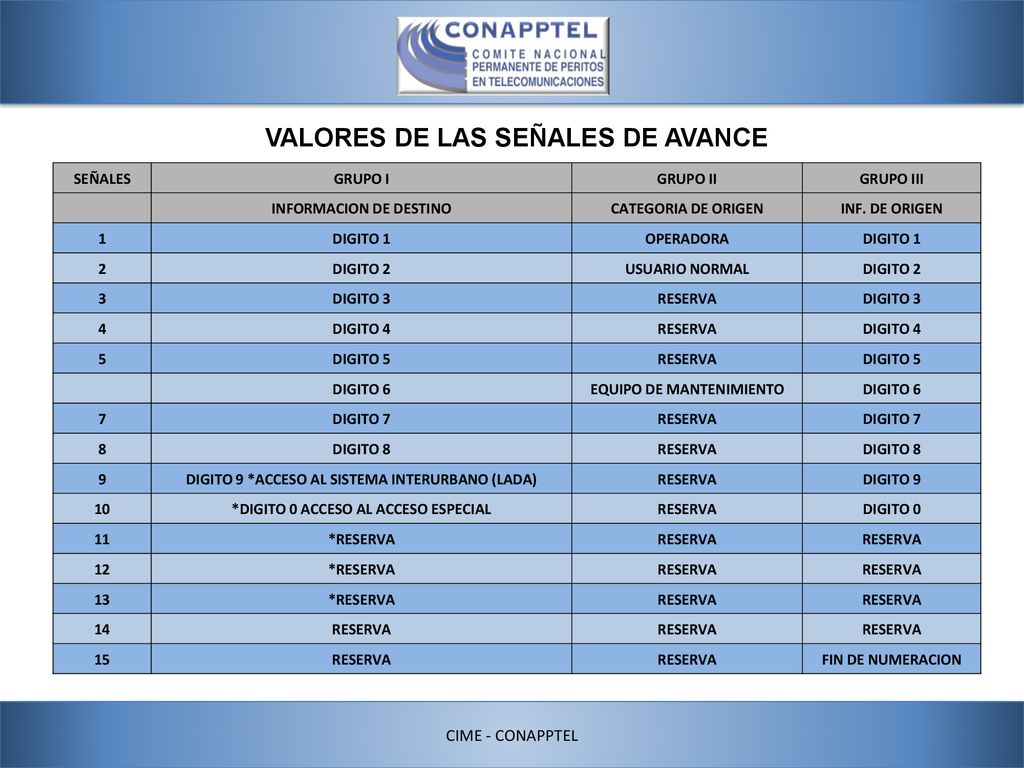

GRUPO I GRUPO II GRUPO III INFORMACION DE DESTINO CATEGORIA DE ORIGEN INF. DE ORIGEN 1 DIGITO 1 OPERADORA 2 DIGITO 2 USUARIO NORMAL 3 DIGITO 3 RESERVA 4 DIGITO 4 5 DIGITO 5 DIGITO 6 EQUIPO DE MANTENIMIENTO 7 DIGITO 7 8 DIGITO 8 9 DIGITO 9 *ACCESO AL SISTEMA INTERURBANO (LADA) DIGITO 9 10 *DIGITO 0 ACCESO AL ACCESO ESPECIAL DIGITO 0 11 *RESERVA 12 13 14 15 FIN DE NUMERACION CIME - CONAPPTEL

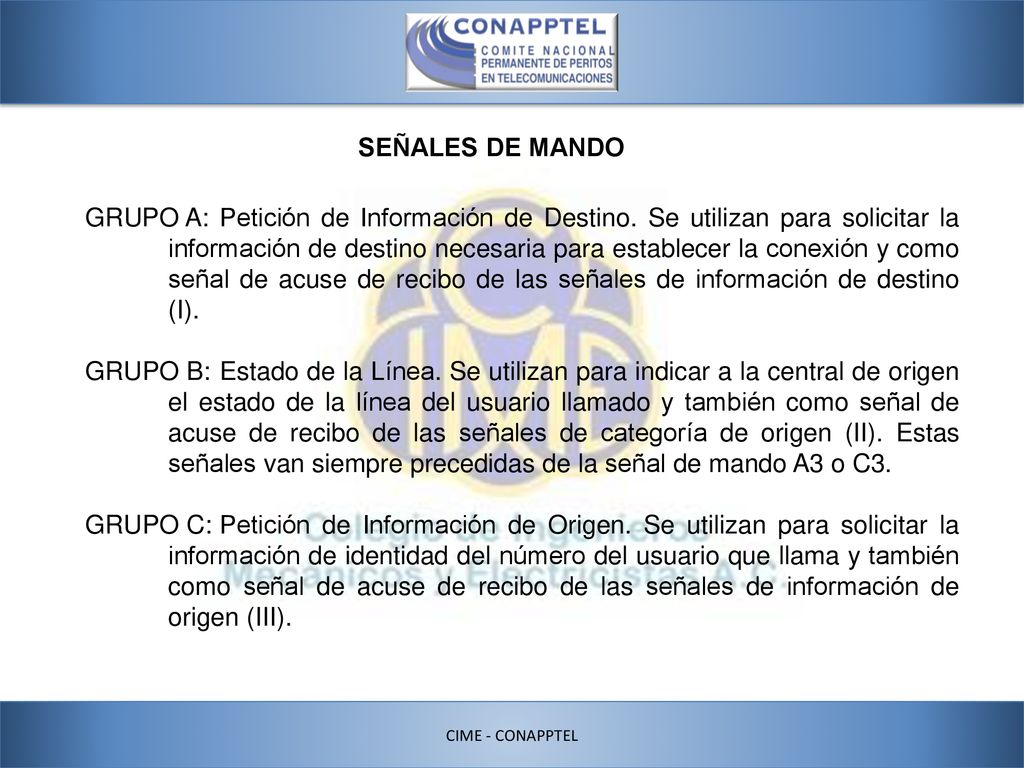

18 SEÑALES DE MANDO GRUPO A: Petición de Información de Destino. Se utilizan para solicitar la información de destino necesaria para establecer la conexión y como señal de acuse de recibo de las señales de información de destino (I). GRUPO B: Estado de la Línea. Se utilizan para indicar a la central de origen el estado de la línea del usuario llamado y también como señal de acuse de recibo de las señales de categoría de origen (II). Estas señales van siempre precedidas de la señal de mando A3 o C3. GRUPO C: Petición de Información de Origen. Se utilizan para solicitar la información de identidad del número del usuario que llama y también como señal de acuse de recibo de las señales de información de origen (III). CIME - CONAPPTEL

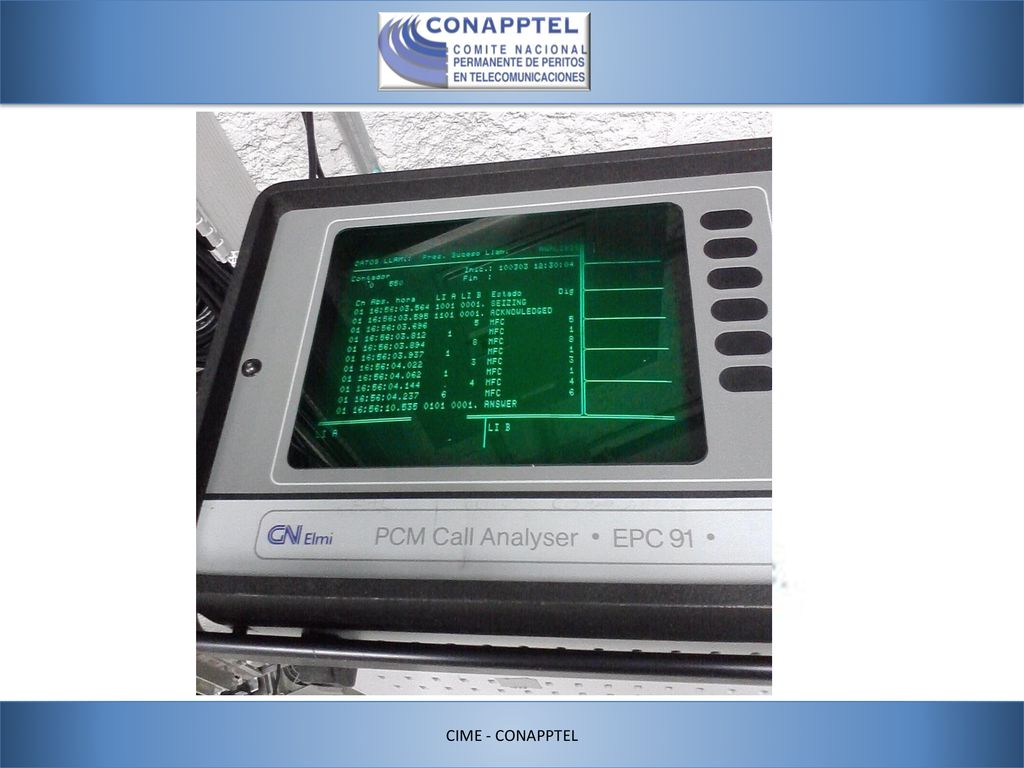

19 PROBLEMAS EN R2 CIME - CONAPPTEL

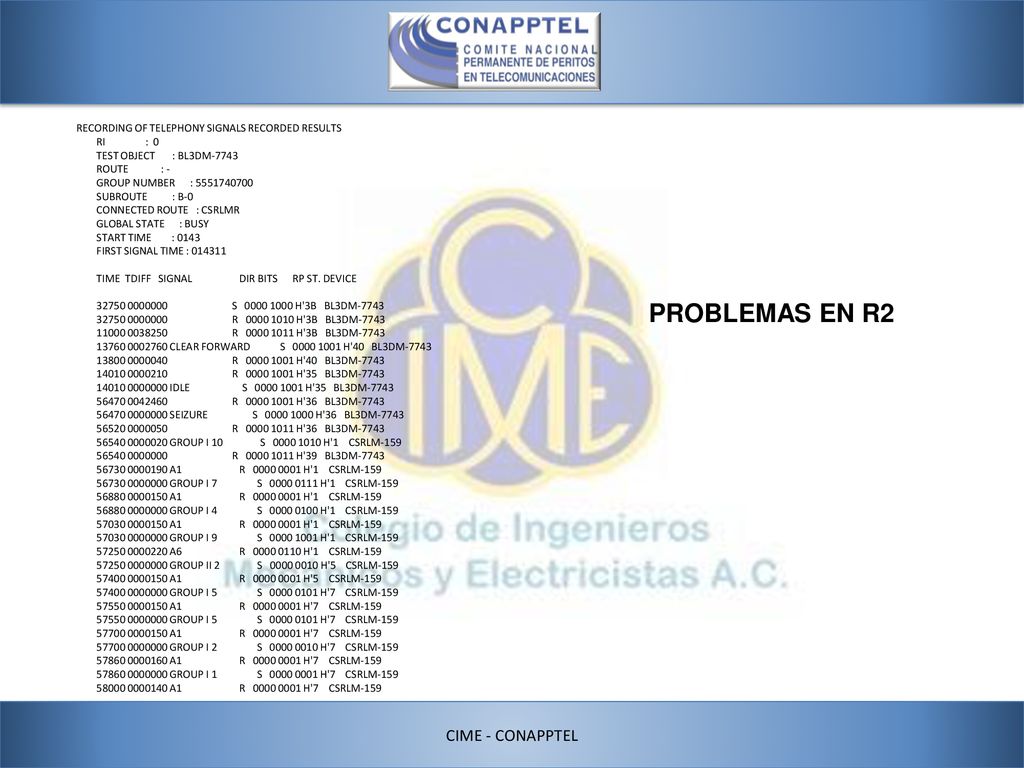

RECORDING OF TELEPHONY SIGNALS RECORDED RESULTS         RI                :  0         TEST OBJECT       : BL3DM-7743         ROUTE             : -         GROUP NUMBER      :         SUBROUTE          : B-0         CONNECTED ROUTE   : CSRLMR         GLOBAL STATE      : BUSY         START TIME        : 0143         FIRST SIGNAL TIME :         TIME  TDIFF   SIGNAL                   DIR BITS      RP ST. DEVICE                                   S   H'3B   BL3DM-7743                                   R   H'3B   BL3DM-7743                                   R   H'3B   BL3DM-7743         CLEAR FORWARD            S   H'40   BL3DM-7743                                   R   H'40   BL3DM-7743                                   R   H'35   BL3DM-7743         IDLE                     S   H'35   BL3DM-7743                                   R   H'36   BL3DM-7743         SEIZURE                  S   H'36   BL3DM-7743                                   R   H'36   BL3DM-7743         GROUP I 10               S   H'1    CSRLM-159                                   R   H'39   BL3DM-7743         A1                       R   H'1    CSRLM-159         GROUP I 7                S   H'1    CSRLM-159         A1                       R   H'1    CSRLM-159         GROUP I 4                S   H'1    CSRLM-159         A1                       R   H'1    CSRLM-159         GROUP I 9                S   H'1    CSRLM-159         A6                       R   H'1    CSRLM-159         GROUP II 2               S   H'5    CSRLM-159         A1                       R   H'5    CSRLM-159         GROUP I 5                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 5                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 2                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 1                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159        PROBLEMAS EN R2 CIME - CONAPPTEL

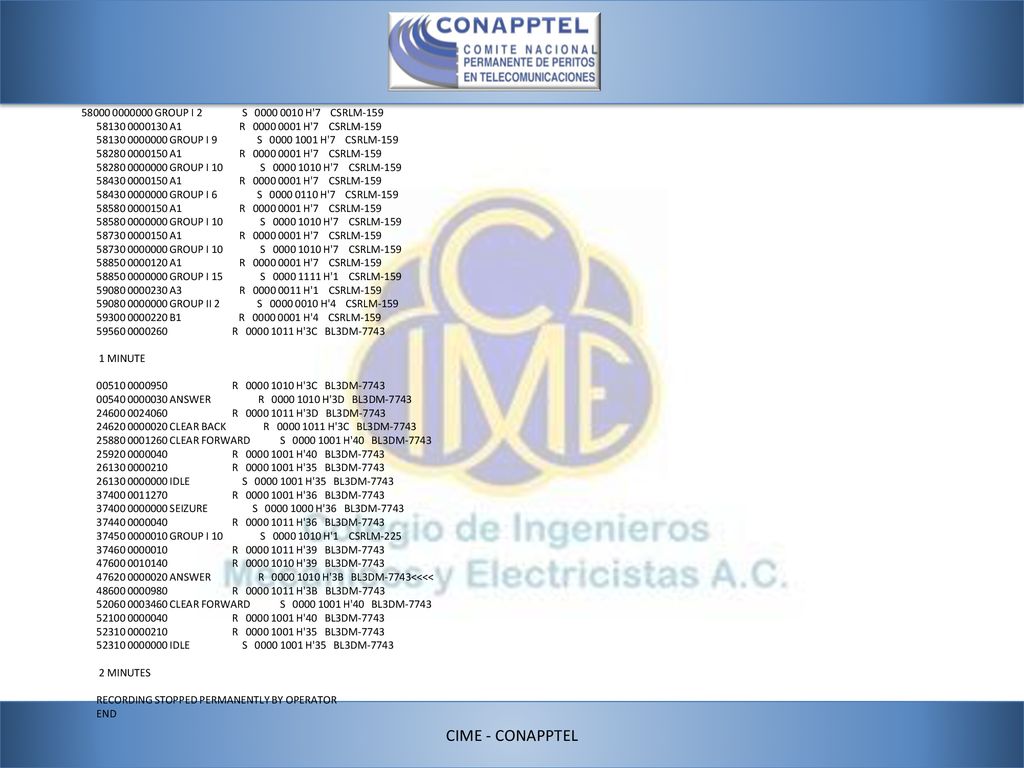

20 CIME - CONAPPTEL 58000 0000000 GROUP I 2 S 0000 0010 H'7 CSRLM-159
        A1                       R   H'7    CSRLM-159         GROUP I 9                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 10               S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 6                S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 10               S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 10               S   H'7    CSRLM-159         A1                       R   H'7    CSRLM-159         GROUP I 15               S   H'1    CSRLM-159         A3                       R   H'1    CSRLM-159         GROUP II 2               S   H'4    CSRLM-159         B1                       R   H'4    CSRLM-159                                   R   H'3C   BL3DM-7743          1 MINUTE                                   R   H'3C   BL3DM-7743         ANSWER                   R   H'3D   BL3DM-7743                                   R   H'3D   BL3DM-7743         CLEAR BACK               R   H'3C   BL3DM-7743         CLEAR FORWARD            S   H'40   BL3DM-7743                                   R   H'40   BL3DM-7743                                   R   H'35   BL3DM-7743         IDLE                     S   H'35   BL3DM-7743                                   R   H'36   BL3DM-7743         SEIZURE                  S   H'36   BL3DM-7743                                   R   H'36   BL3DM-7743         GROUP I 10               S   H'1    CSRLM-225                                   R   H'39   BL3DM-7743                                   R   H'39   BL3DM-7743         ANSWER                   R   H'3B   BL3DM-7743<<<<                                   R   H'3B   BL3DM-7743         CLEAR FORWARD            S   H'40   BL3DM-7743                                   R   H'40   BL3DM-7743                                   R   H'35   BL3DM-7743         IDLE                     S   H'35   BL3DM-7743          2 MINUTES         RECORDING STOPPED PERMANENTLY BY OPERATOR         END CIME - CONAPPTEL

21 ESCUELA MILITAR DE TRANSMISIONES

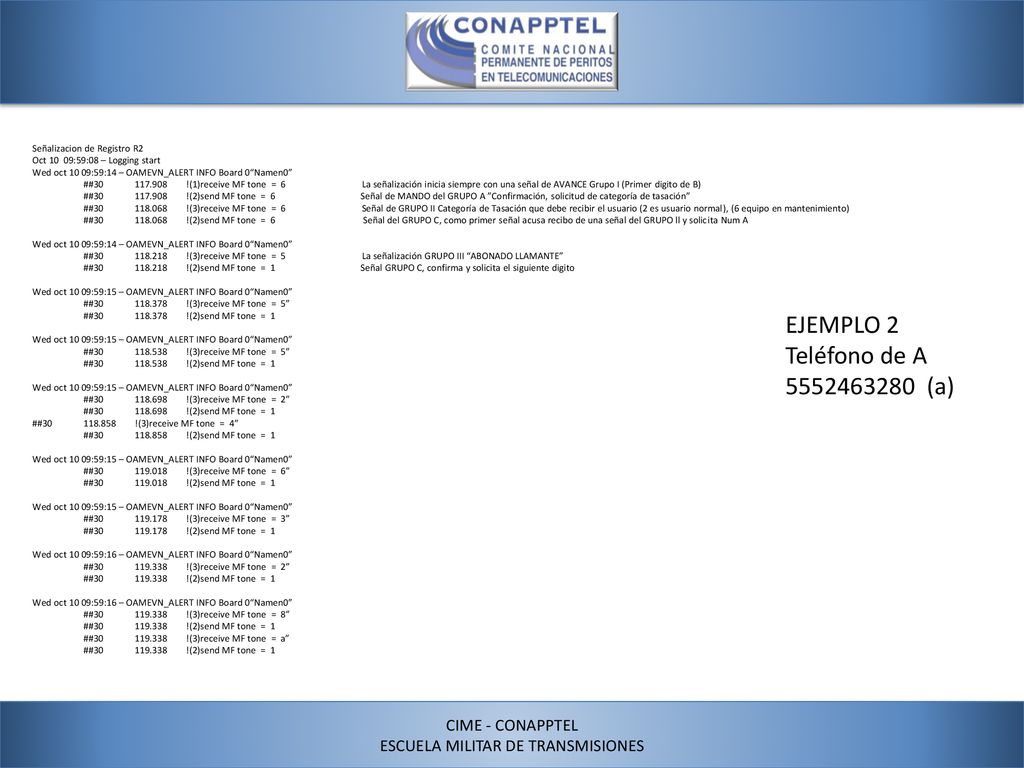

Señalizacion de Registro R2 Oct :59:08 – Logging start Wed oct 10 09:59:14 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(1)receive MF tone = La señalización inicia siempre con una señal de AVANCE Grupo I (Primer digito de B) ## !(2)send MF tone = Señal de MANDO del GRUPO A ”Confirmación, solicitud de categoría de tasación” ## !(3)receive MF tone = Señal de GRUPO II Categoría de Tasación que debe recibir el usuario (2 es usuario normal), (6 equipo en mantenimiento) ## !(2)send MF tone = Señal del GRUPO C, como primer señal acusa recibo de una señal del GRUPO ll y solicita Num A ## !(3)receive MF tone = La señalización GRUPO III “ABONADO LLAMANTE” ## !(2)send MF tone = Señal GRUPO C, confirma y solicita el siguiente digito Wed oct 10 09:59:15 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 4” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 6” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 3” ## !(2)send MF tone = 1 Wed oct 10 09:59:16 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 8” ## !(3)receive MF tone = a” EJEMPLO 2 Teléfono de A (a) CIME - CONAPPTEL ESCUELA MILITAR DE TRANSMISIONES

22 Wed oct 10 09:59:16 – OAMEVN_ALERT INFO Board 0“Namen0”

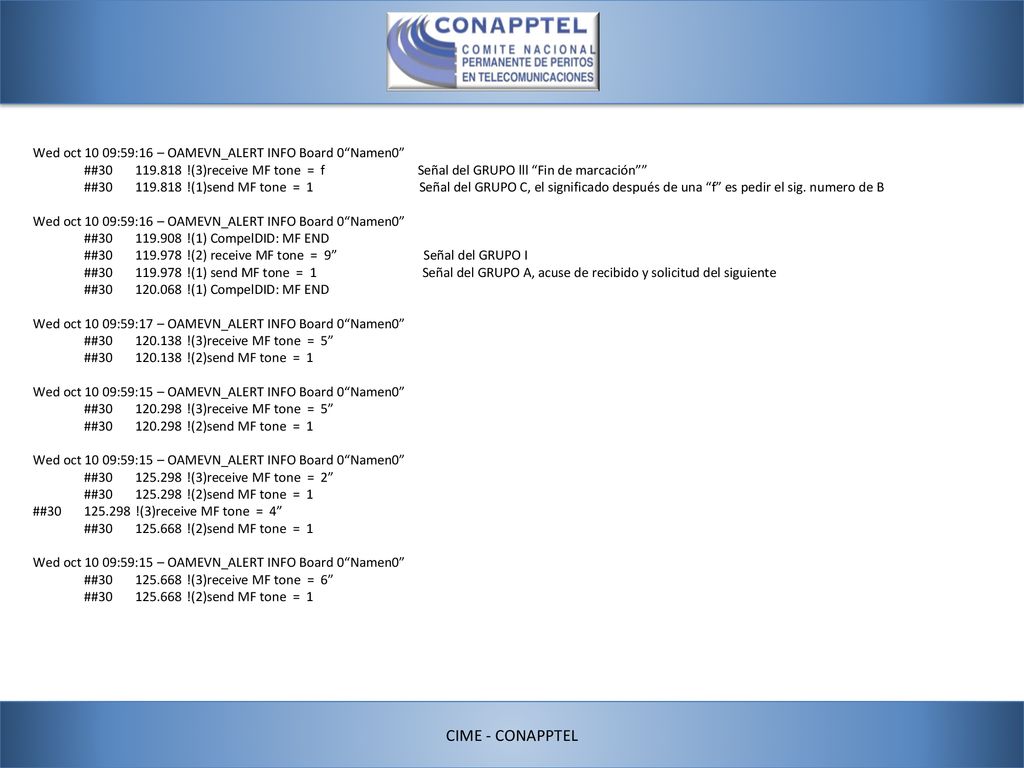

## !(3)receive MF tone = f Señal del GRUPO lll “Fin de marcación”” ## !(1)send MF tone = Señal del GRUPO C, el significado después de una “f” es pedir el sig. numero de B ## !(1) CompelDID: MF END ## !(2) receive MF tone = 9” Señal del GRUPO I ## !(1) send MF tone = Señal del GRUPO A, acuse de recibido y solicitud del siguiente ## !(1) CompelDID: MF END Wed oct 10 09:59:17 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 Wed oct 10 09:59:15 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 4” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 6” CIME - CONAPPTEL

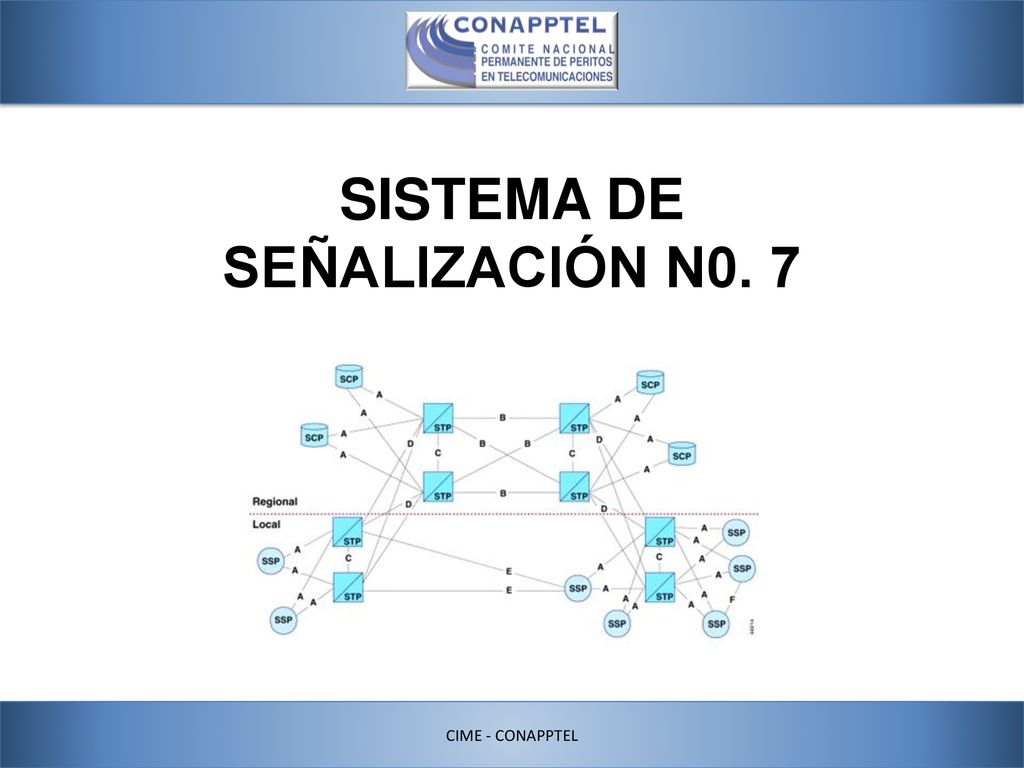

23 SISTEMA DE SEÑALIZACIÓN N0. 7
CIME - CONAPPTEL

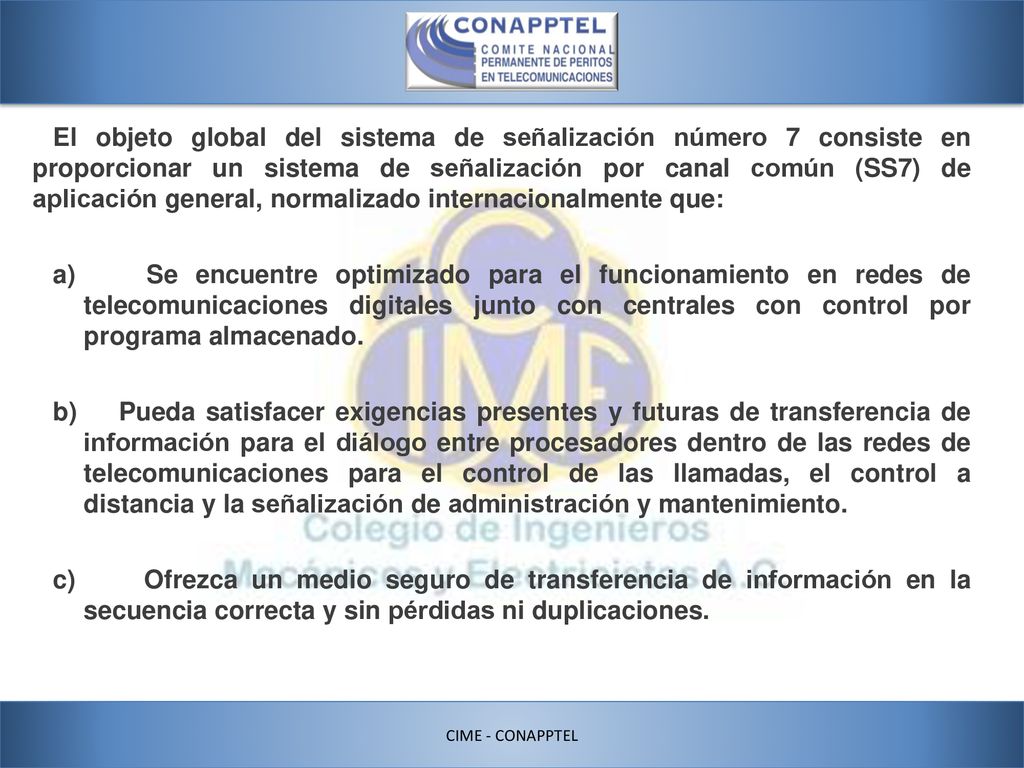

24 El objeto global del sistema de señalización número 7 consiste en proporcionar un sistema de señalización por canal común (SS7) de aplicación general, normalizado internacionalmente que: a)    Se encuentre optimizado para el funcionamiento en redes de telecomunicaciones digitales junto con centrales con control por programa almacenado. b)    Pueda satisfacer exigencias presentes y futuras de transferencia de información para el diálogo entre procesadores dentro de las redes de telecomunicaciones para el control de las llamadas, el control a distancia y la señalización de administración y mantenimiento. c)     Ofrezca un medio seguro de transferencia de información en la secuencia correcta y sin pérdidas ni duplicaciones. CIME - CONAPPTEL

25 Los protocolos del Sistema de señalización por canal común n

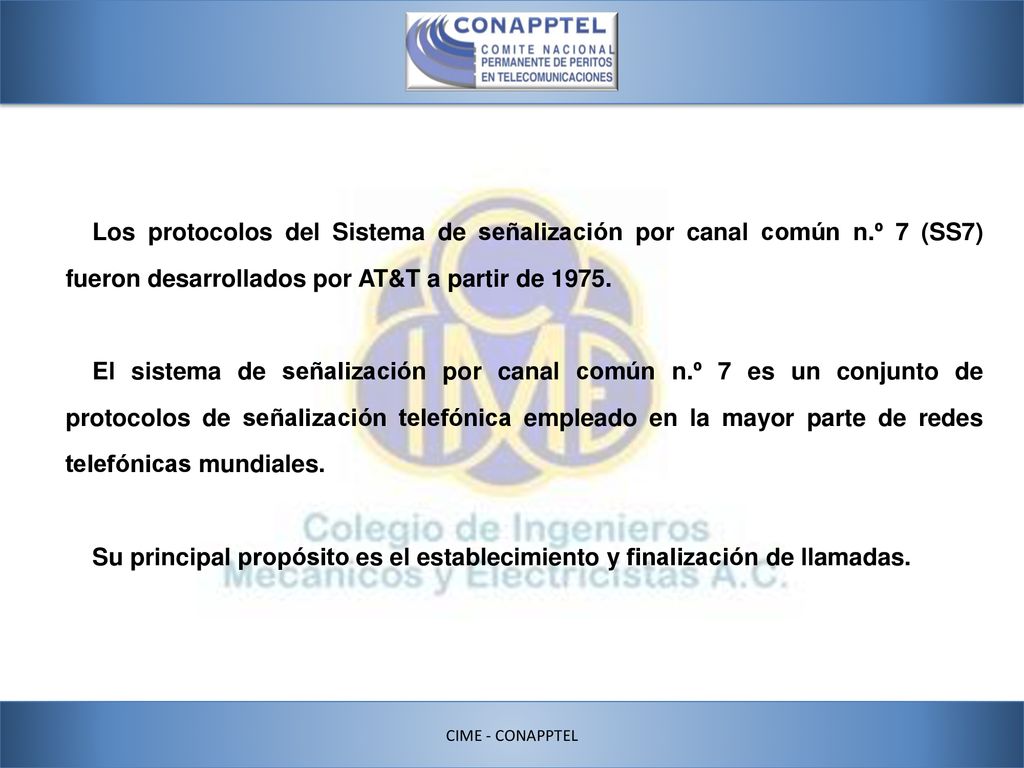

Los protocolos del Sistema de señalización por canal común n.º 7 (SS7) fueron desarrollados por AT&T a partir de El sistema de señalización por canal común n.º 7 es un conjunto de protocolos de señalización telefónica empleado en la mayor parte de redes telefónicas mundiales. Su principal propósito es el establecimiento y finalización de llamadas. CIME - CONAPPTEL

26 Señalización por canal común.

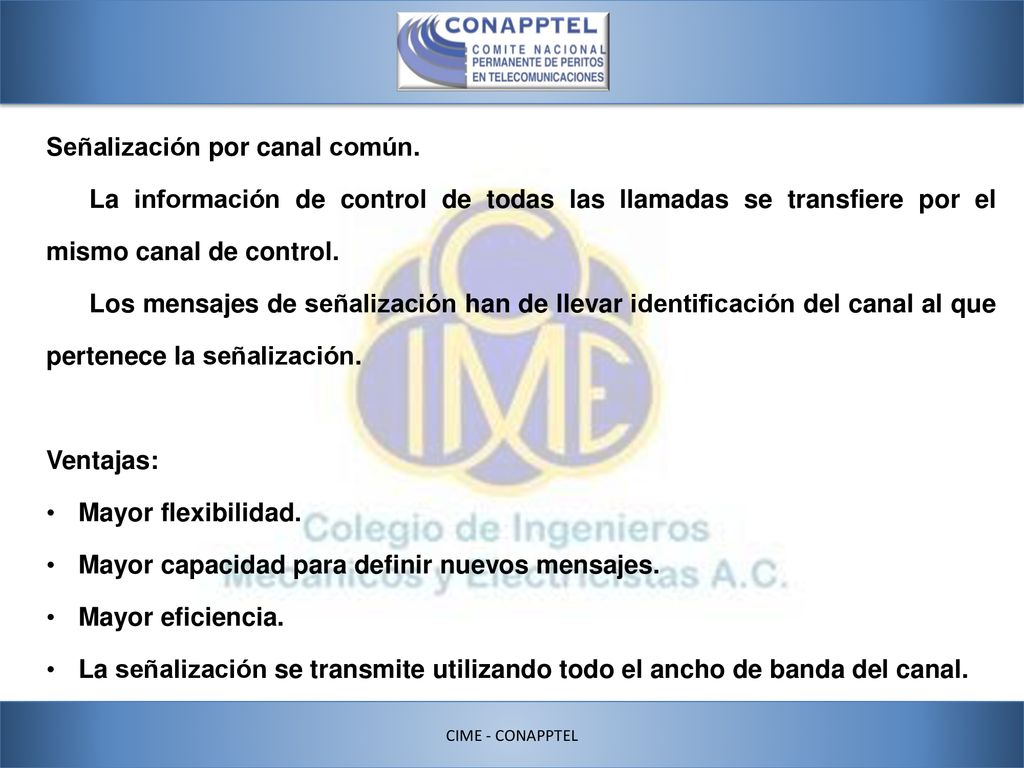

La información de control de todas las llamadas se transfiere por el mismo canal de control. Los mensajes de señalización han de llevar identificación del canal al que pertenece la señalización. Ventajas: Mayor flexibilidad. Mayor capacidad para definir nuevos mensajes. Mayor eficiencia. La señalización se transmite utilizando todo el ancho de banda del canal. CIME - CONAPPTEL

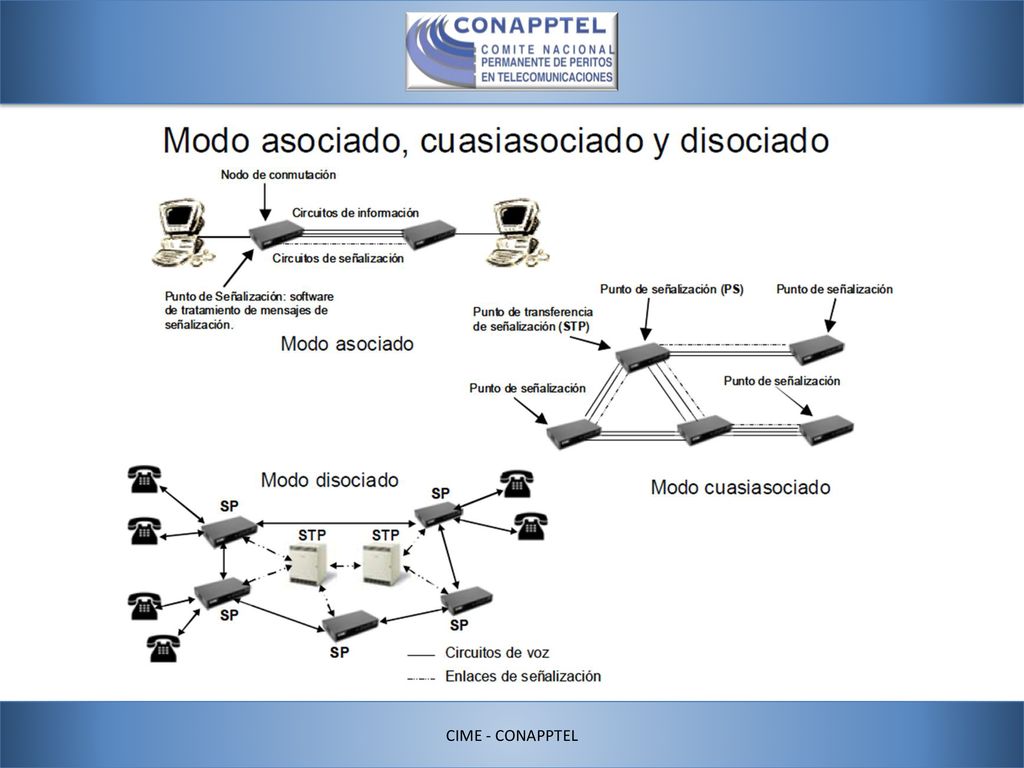

27 CIME - CONAPPTEL

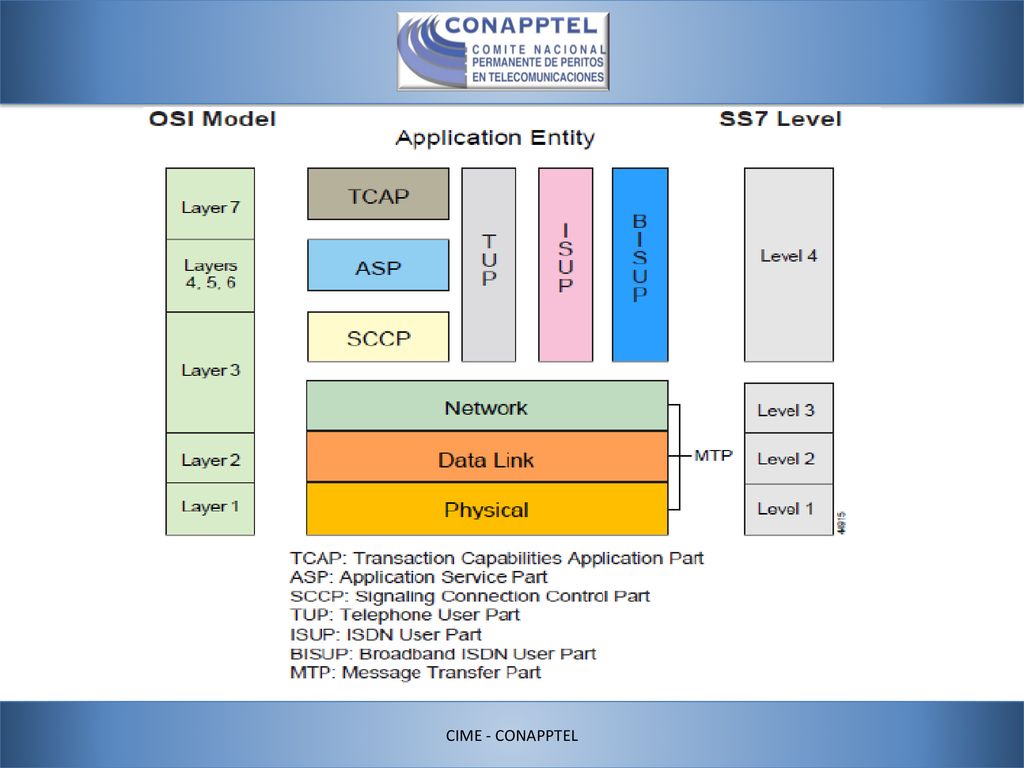

28 • Nivel 2: Enlace de datos • Nivel 3: Red • Nivel 4: Parte(s) usuario.

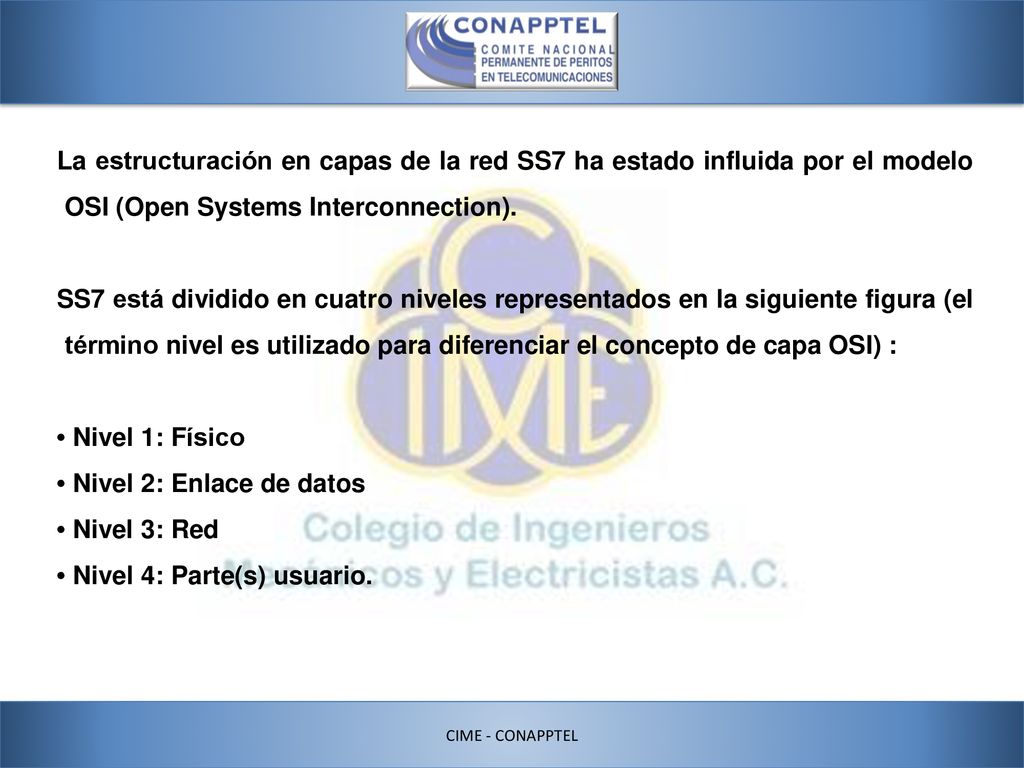

La estructuración en capas de la red SS7 ha estado influida por el modelo OSI (Open Systems Interconnection). SS7 está dividido en cuatro niveles representados en la siguiente figura (el término nivel es utilizado para diferenciar el concepto de capa OSI) : • Nivel 1: Físico • Nivel 2: Enlace de datos • Nivel 3: Red • Nivel 4: Parte(s) usuario. CIME - CONAPPTEL

29 CIME - CONAPPTEL

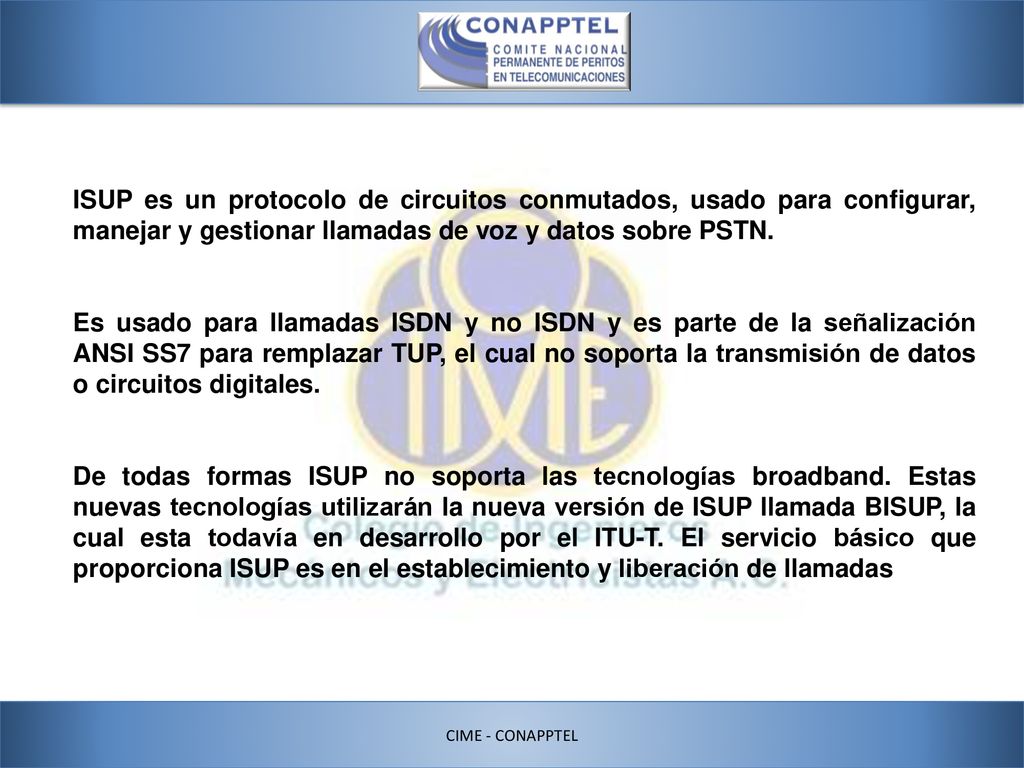

30 ISUP es un protocolo de circuitos conmutados, usado para configurar, manejar y gestionar llamadas de voz y datos sobre PSTN. Es usado para llamadas ISDN y no ISDN y es parte de la señalización ANSI SS7 para remplazar TUP, el cual no soporta la transmisión de datos o circuitos digitales. De todas formas ISUP no soporta las tecnologías broadband. Estas nuevas tecnologías utilizarán la nueva versión de ISUP llamada BISUP, la cual esta todavía en desarrollo por el ITU-T. El servicio básico que proporciona ISUP es en el establecimiento y liberación de llamadas CIME - CONAPPTEL

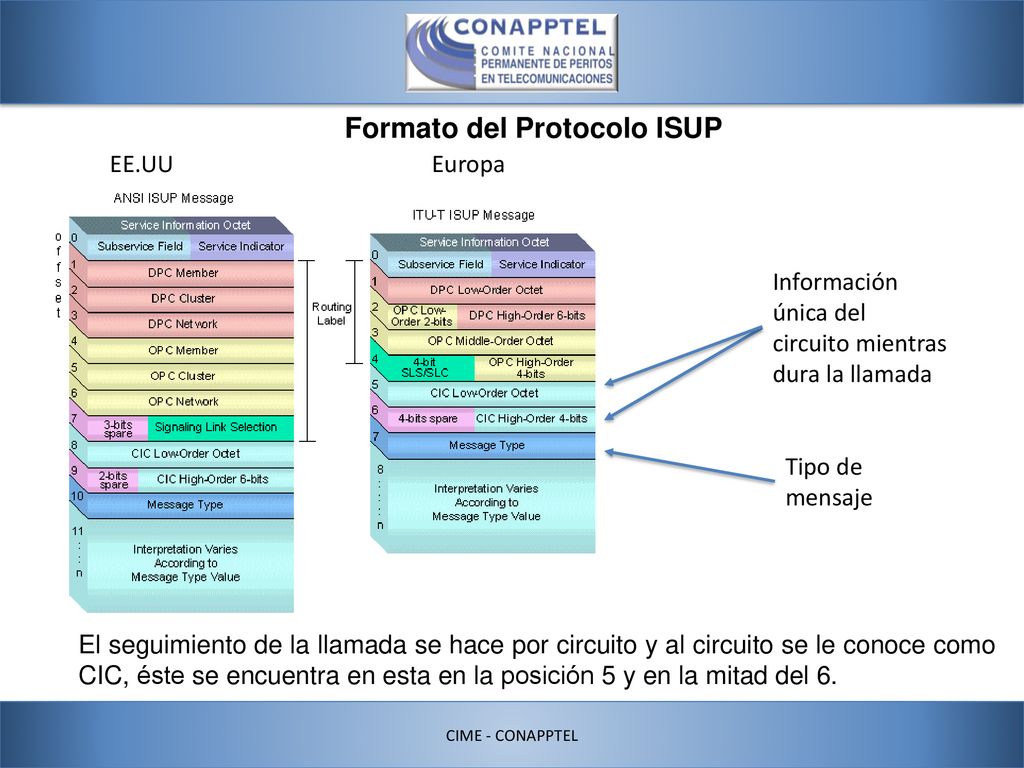

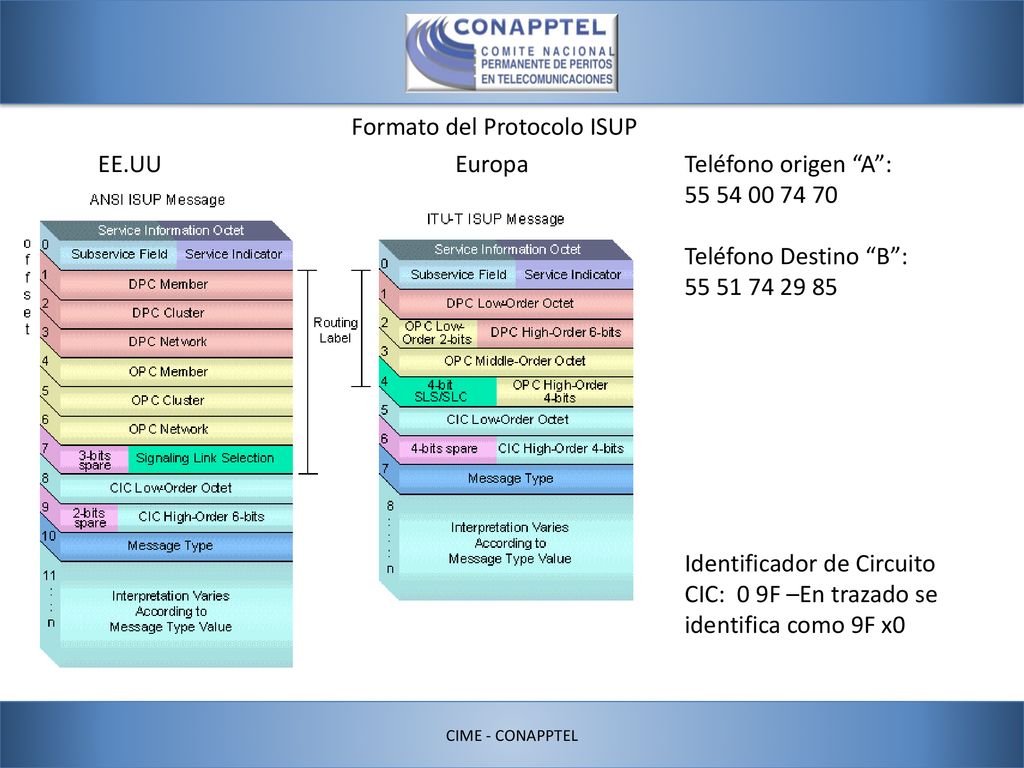

31 Formato del Protocolo ISUP
EE.UU Europa Información única del circuito mientras dura la llamada Tipo de mensaje El seguimiento de la llamada se hace por circuito y al circuito se le conoce como CIC, éste se encuentra en esta en la posición 5 y en la mitad del 6. CIME - CONAPPTEL

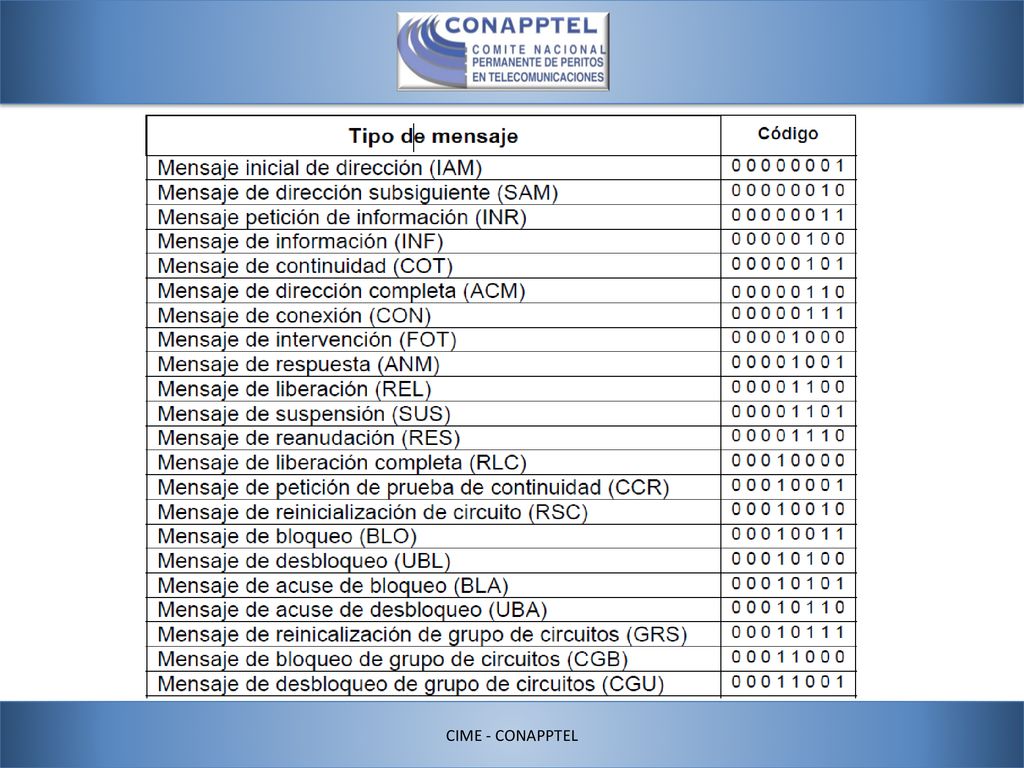

32 CIME - CONAPPTEL

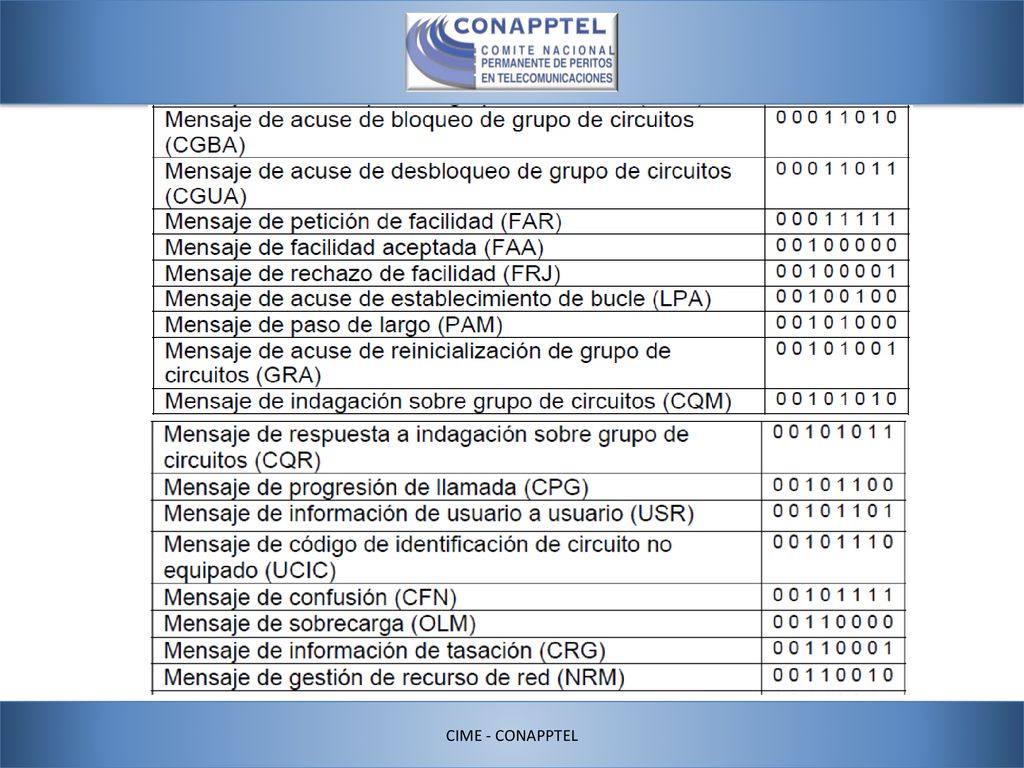

33 CIME - CONAPPTEL

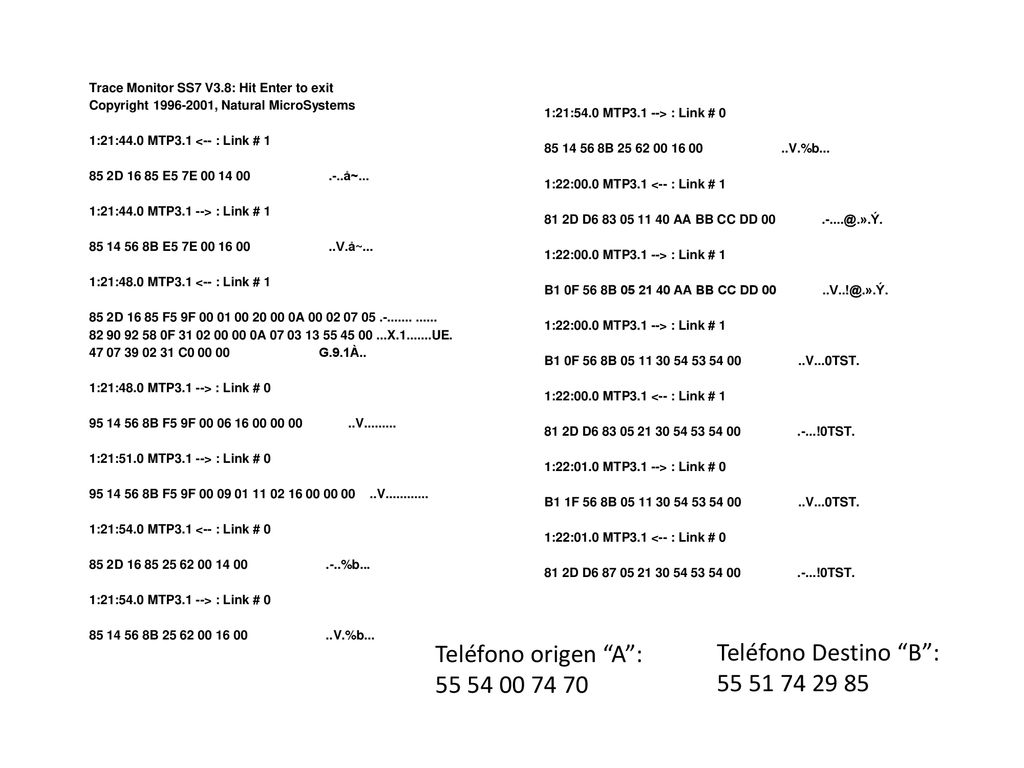

34 Ejemplo de Trazado SS7 Teléfono origen “A”: Teléfono Destino “B”:
Teléfono Destino “B”: CIME - CONAPPTEL

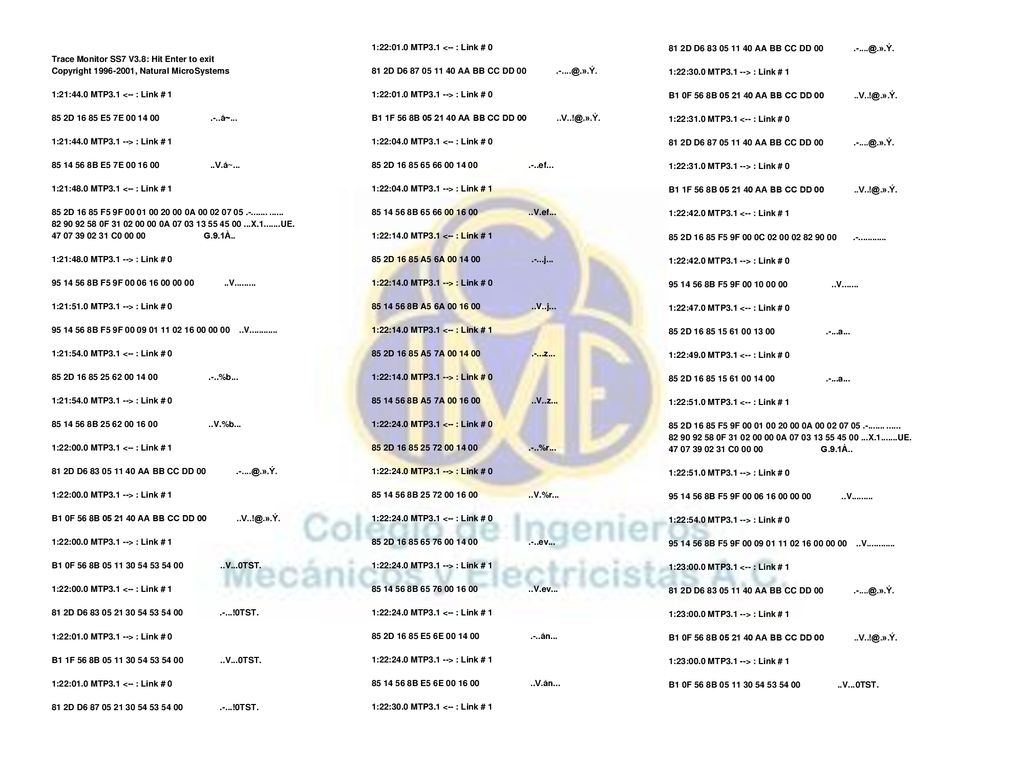

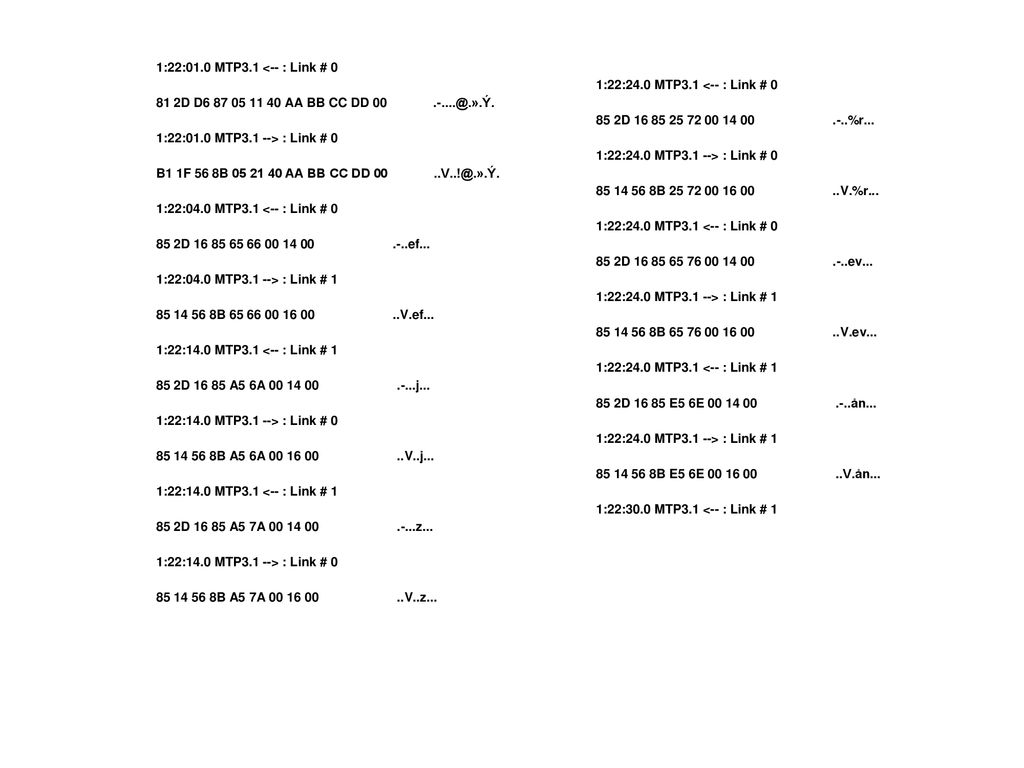

35 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:04.0 MTP3.1 <-- : Link # 0 85 2D ef... 1:22:04.0 MTP3.1 --> : Link # 1 B V.ef... 1:22:14.0 MTP3.1 <-- : Link # 1 85 2D A5 6A j... 1:22:14.0 MTP3.1 --> : Link # 0 B A5 6A V..j... 85 2D A5 7A z... B A5 7A V..z... 1:22:24.0 MTP3.1 <-- : Link # 0 85 2D %r... 1:22:24.0 MTP3.1 --> : Link # 0 B V.%r... 85 2D ev... 1:22:24.0 MTP3.1 --> : Link # 1 B V.ev... 1:22:24.0 MTP3.1 <-- : Link # 1 85 2D E5 6E ån... B E5 6E V.ån... 1:22:30.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:22:30.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 1:22:31.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:31.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:42.0 MTP3.1 <-- : Link # 1 85 2D F5 9F 00 0C 1:22:42.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:47.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:49.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:51.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:22:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:54.0 MTP3.1 --> : Link # 0 B F5 9F V 1:23:00.0 MTP3.1 <-- : Link # 1 1:23:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B V...0TST. Trace Monitor SS7 V3.8: Hit Enter to exit Copyright , Natural MicroSystems 1:21:44.0 MTP3.1 <-- : Link # 1 85 2D E5 7E å~... 1:21:44.0 MTP3.1 --> : Link # 1 B E5 7E V.å~... 1:21:48.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:21:48.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:54.0 MTP3.1 <-- : Link # 0 85 2D %b... 1:21:54.0 MTP3.1 --> : Link # 0 B V.%b... 1:22:00.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:22:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 B1 0F 56 8B V...0TST. 81 2D D !0TST. 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B V...0TST. 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D !0TST.

36 Formato del Protocolo ISUP EE.UU Europa Teléfono origen “A”:
Teléfono Destino “B”: Identificador de Circuito CIC: 0 9F –En trazado se identifica como 9F x0 CIME - CONAPPTEL

37 Teléfono origen “A”: Teléfono Destino “B”: 55 54 00 74 70
Trace Monitor SS7 V3.8: Hit Enter to exit Copyright , Natural MicroSystems 1:21:44.0 MTP3.1 <-- : Link # 1 85 2D E5 7E å~... 1:21:44.0 MTP3.1 --> : Link # 1 B E5 7E V.å~... 1:21:48.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:21:48.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:54.0 MTP3.1 <-- : Link # 0 85 2D %b... 1:21:54.0 MTP3.1 --> : Link # 0 B V.%b... 1:21:54.0 MTP3.1 --> : Link # 0 B V.%b... 1:22:00.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:22:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 B1 0F 56 8B V...0TST. 81 2D D !0TST. 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B V...0TST. 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D !0TST. Teléfono origen “A”: Teléfono Destino “B”:

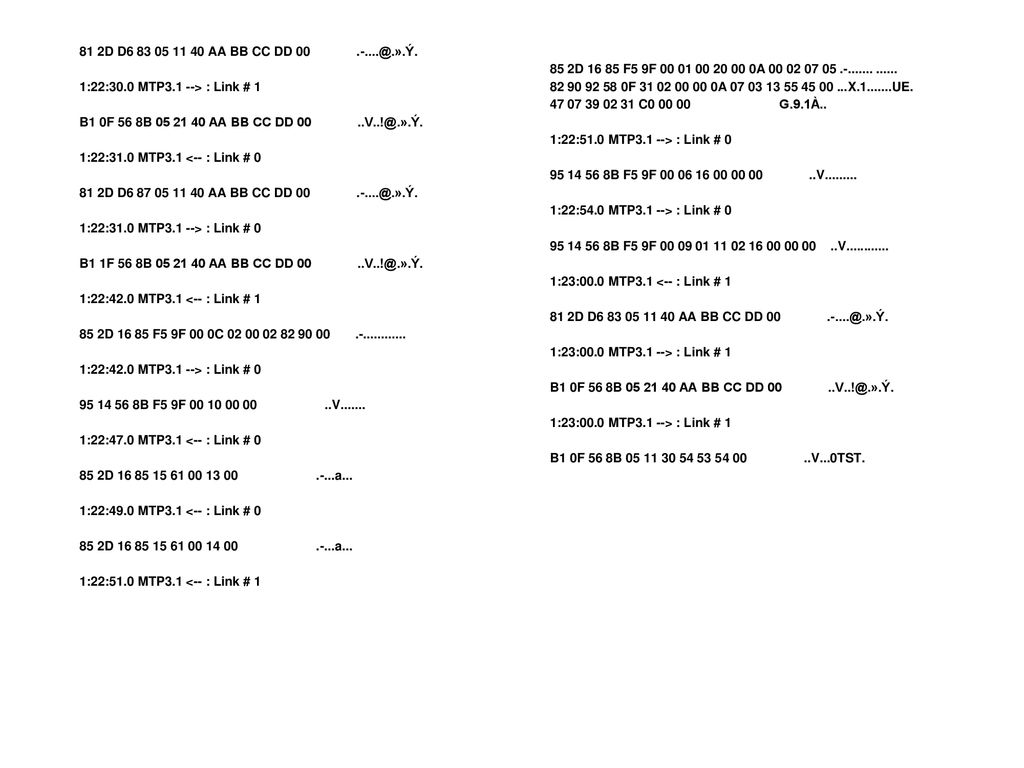

38 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:04.0 MTP3.1 <-- : Link # 0 85 2D ef... 1:22:04.0 MTP3.1 --> : Link # 1 B V.ef... 1:22:14.0 MTP3.1 <-- : Link # 1 85 2D A5 6A j... 1:22:14.0 MTP3.1 --> : Link # 0 B A5 6A V..j... 85 2D A5 7A z... B A5 7A V..z... 1:22:24.0 MTP3.1 <-- : Link # 0 85 2D %r... 1:22:24.0 MTP3.1 --> : Link # 0 B V.%r... 85 2D ev... 1:22:24.0 MTP3.1 --> : Link # 1 B V.ev... 1:22:24.0 MTP3.1 <-- : Link # 1 85 2D E5 6E ån... B E5 6E V.ån... 1:22:30.0 MTP3.1 <-- : Link # 1

39 81 2D D AA BB CC DD 00 1:22:30.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 1:22:31.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:31.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:42.0 MTP3.1 <-- : Link # 1 85 2D F5 9F 00 0C 1:22:42.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:47.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:49.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:51.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:22:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:54.0 MTP3.1 --> : Link # 0 B F5 9F V 1:23:00.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:23:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 B1 0F 56 8B V...0TST.

40 Bibliografía y documentos de consulta: DOF: 12/12/1994
NORMA Oficial Mexicana Emergente NOM-EM-012-SCT1-1994, Centrales telefónicas privadas digitales. Parte 2. Transmisión DOF: 02/07/1991 NORMA Oficial Mexicana NOM-I-185-CT-1991 Centrales Telefónicas Privadas Digitales Parte 1. Características Generales. DOF: 12/12/1994 NORMA Oficial Mexicana Emergente NOM-EM-013-SCT1-1994, Centrales telefónicas privadas digitales. Parte 3. Señalización. CIME - CONAPPTEL

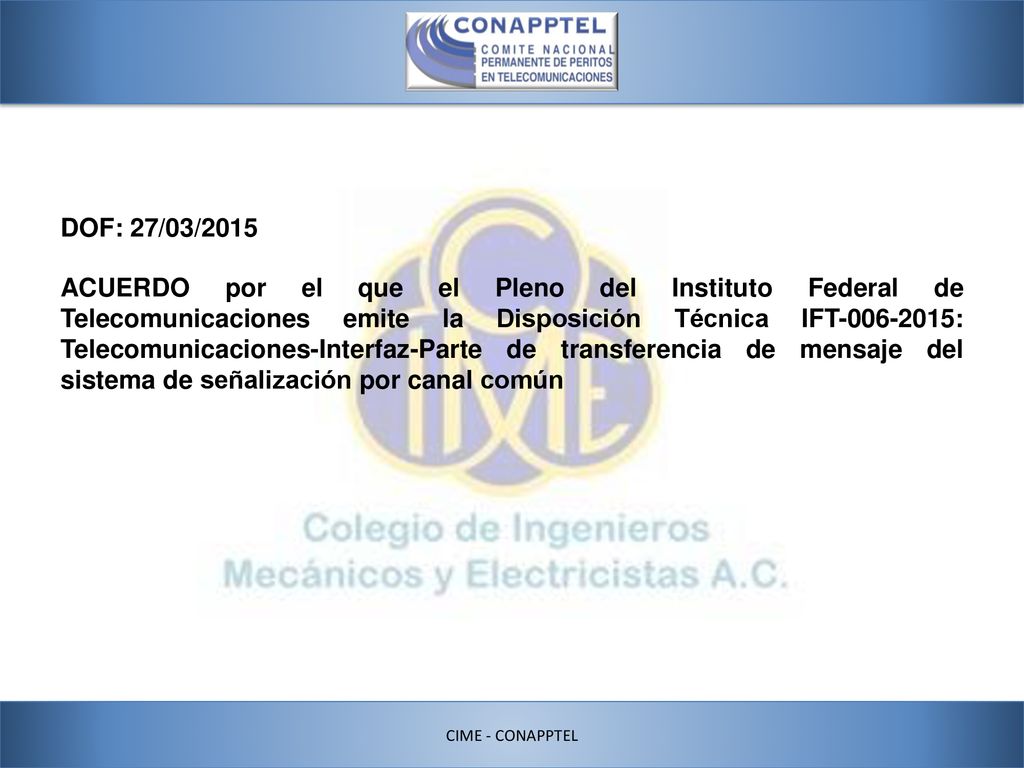

41 DOF: 27/03/2015 ACUERDO por el que el Pleno del Instituto Federal de Telecomunicaciones emite la Disposición Técnica IFT : Telecomunicaciones-Interfaz-Parte de transferencia de mensaje del sistema de señalización por canal común CIME - CONAPPTEL
