TELEFONIA APRENDIZ : ANDRES QUINTERO LOPEZ – 28TGT INSTRUCTOR :

Presentación del tema: "TELEFONIA APRENDIZ : ANDRES QUINTERO LOPEZ – 28TGT INSTRUCTOR :"— Transcripción de la presentación:

1 TELEFONIA APRENDIZ : ANDRES QUINTERO LOPEZ 40059 – 28TGT INSTRUCTOR :
ANDRES PARRA

2 SISTEMAS DE SEÑALIZACION
ENTRE CENTRALES DEFINICIONES ARQUITECTURA RDSI ESTRUCTURA Y ARQUITECTURA DE LA RED DE SEÑALIZACION MODOS DE SEÑALIZACION

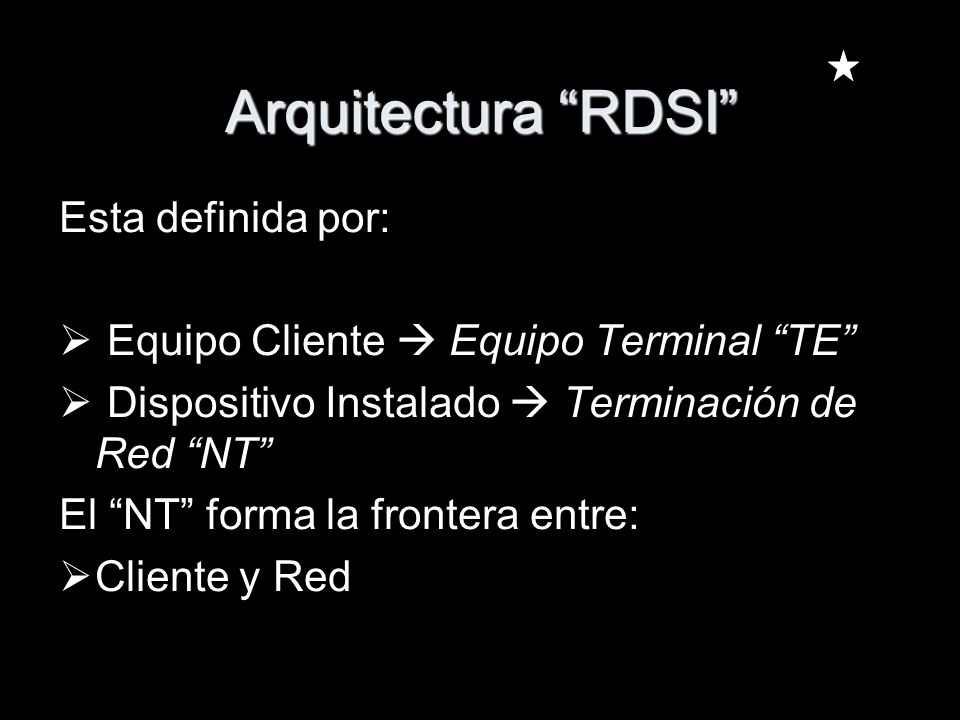

3 Arquitectura “RDSI” Esta definida por:
Equipo Cliente  Equipo Terminal “TE” Dispositivo Instalado  Terminación de Red “NT” El “NT” forma la frontera entre: Cliente y Red

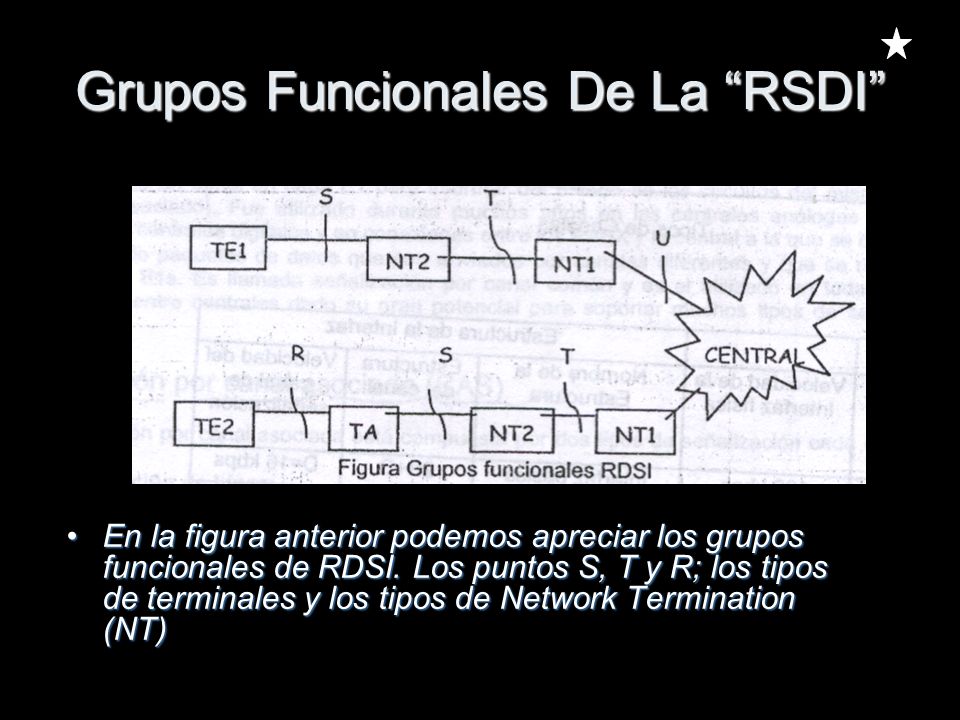

4 Grupos Funcionales De La “RSDI”
En la figura anterior podemos apreciar los grupos funcionales de RDSI. Los puntos S, T y R; los tipos de terminales y los tipos de Network Termination (NT)

5 Tipos Constituyentes de la “RDSI”
TERMINACION DE RED 1 (NT1) Siempre esta presente en un acceso RDSI Intercambiar  Señalización entre Cliente y Central Terminación de línea de abonado Mantenimiento Capa 1 y monitoreo y desempeño Temporizacion Transferencia de Potencia Multiplexacion Capa 1

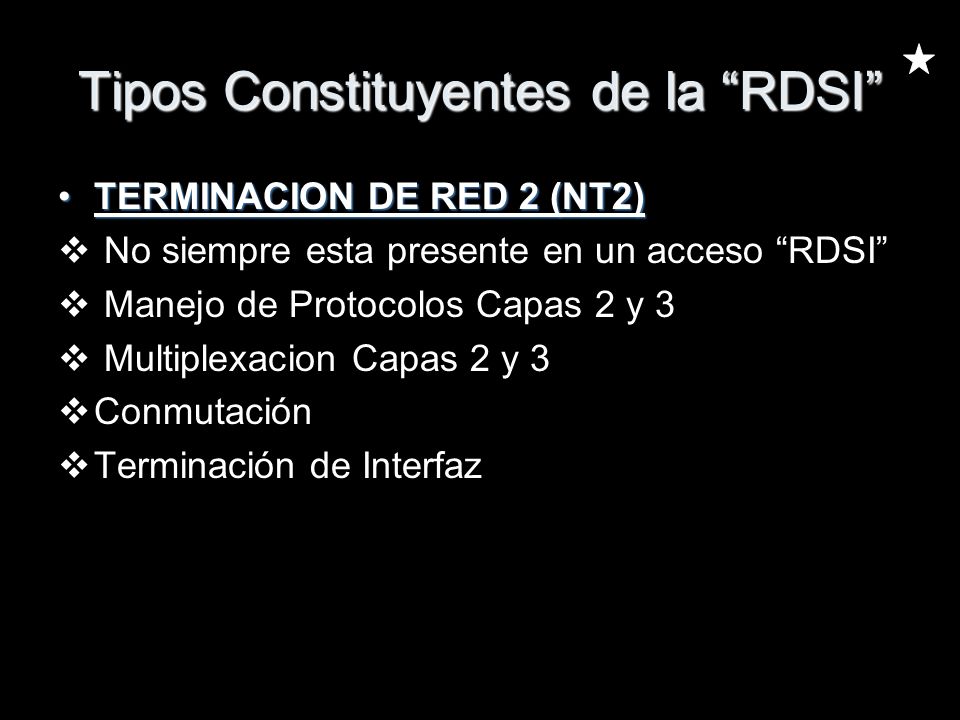

6 Tipos Constituyentes de la “RDSI”
TERMINACION DE RED 2 (NT2) No siempre esta presente en un acceso “RDSI” Manejo de Protocolos Capas 2 y 3 Multiplexacion Capas 2 y 3 Conmutación Terminación de Interfaz

7 Tipos Constituyentes de la “RDSI”
EQUIPO TERMINAL (TE) Manejo de Protocolos Función de Interfaz Funciones de conexión a otro equipos Los Equipos Terminales se pueden dividir en dos: Equipo Terminal 1 (TE1) Terminal Estándar “RDSI” Equipo Terminal (TE2) Terminal no Estándar “RDSI” ADAPTADOR TERMINAL (TA) Su función es proveer la función de conversión de interfaz no ”RDSI” a interfaz “RDSI”

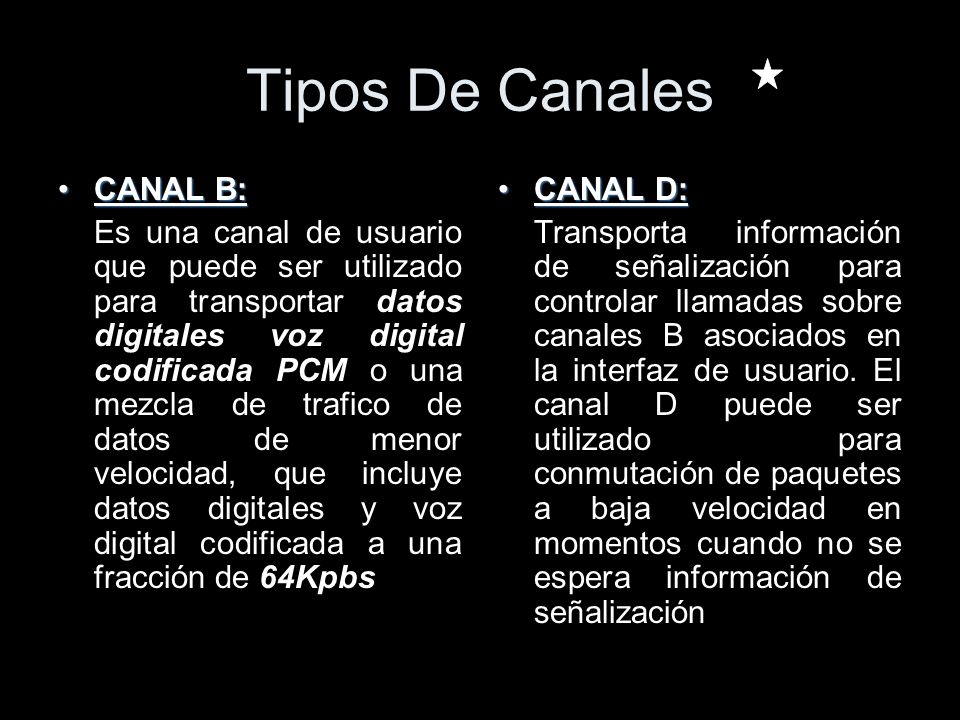

8 Tipos De Canales CANAL B:
Es una canal de usuario que puede ser utilizado para transportar datos digitales voz digital codificada PCM o una mezcla de trafico de datos de menor velocidad, que incluye datos digitales y voz digital codificada a una fracción de 64Kpbs CANAL D: Transporta información de señalización para controlar llamadas sobre canales B asociados en la interfaz de usuario. El canal D puede ser utilizado para conmutación de paquetes a baja velocidad en momentos cuando no se espera información de señalización

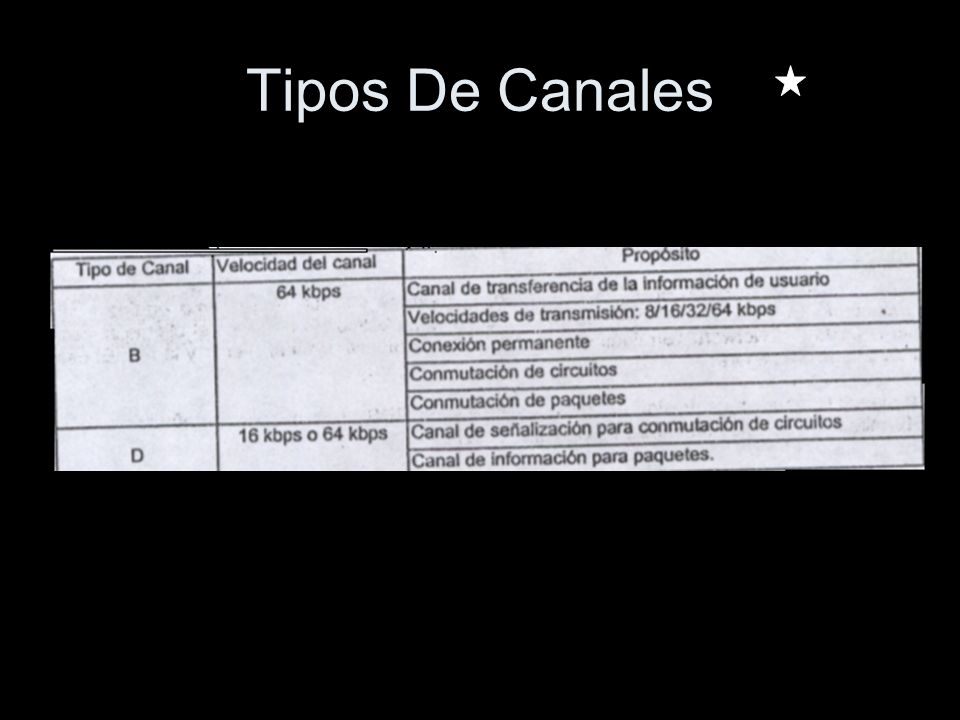

9 Tipos De Canales

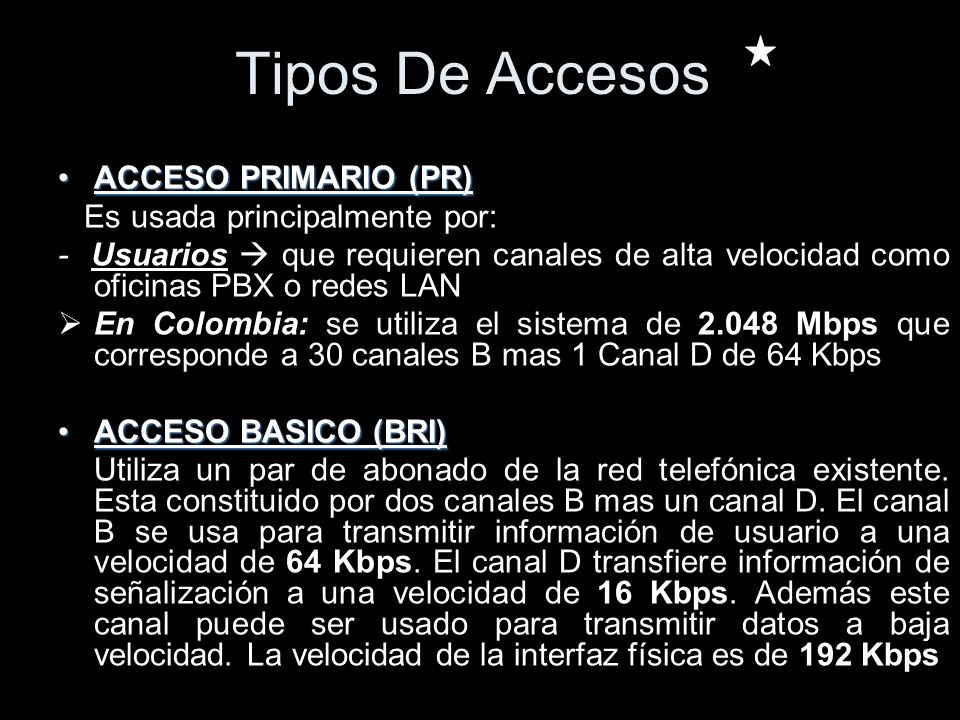

10 Tipos De Accesos ACCESO PRIMARIO (PR) Es usada principalmente por:
- Usuarios  que requieren canales de alta velocidad como oficinas PBX o redes LAN En Colombia: se utiliza el sistema de Mbps que corresponde a 30 canales B mas 1 Canal D de 64 Kbps ACCESO BASICO (BRI) Utiliza un par de abonado de la red telefónica existente. Esta constituido por dos canales B mas un canal D. El canal B se usa para transmitir información de usuario a una velocidad de 64 Kbps. El canal D transfiere información de señalización a una velocidad de 16 Kbps. Además este canal puede ser usado para transmitir datos a baja velocidad. La velocidad de la interfaz física es de 192 Kbps

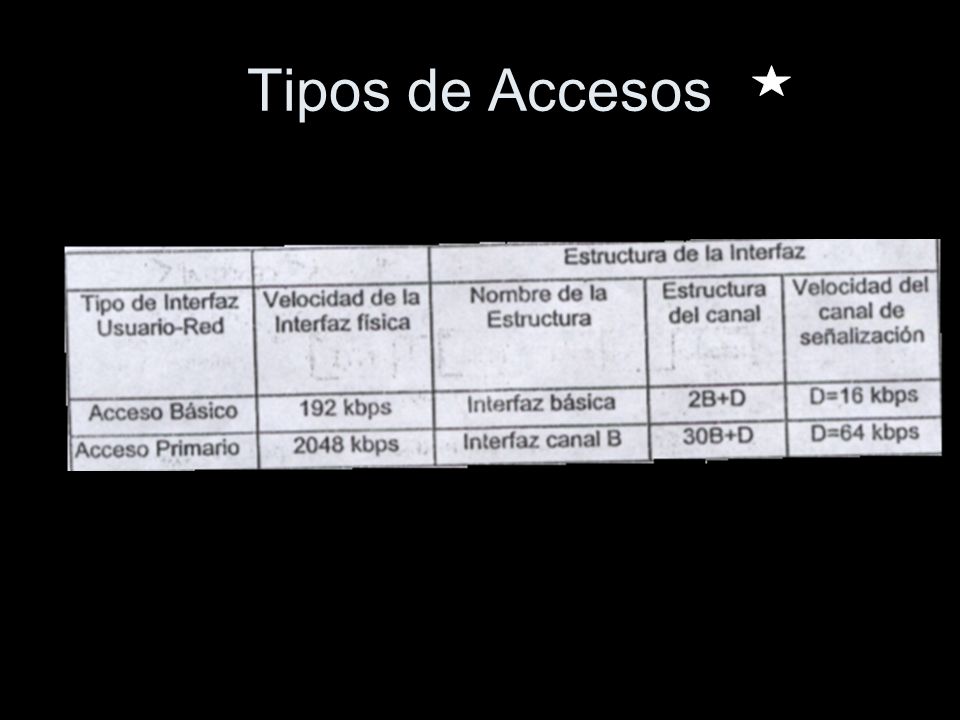

11 Tipos de Accesos

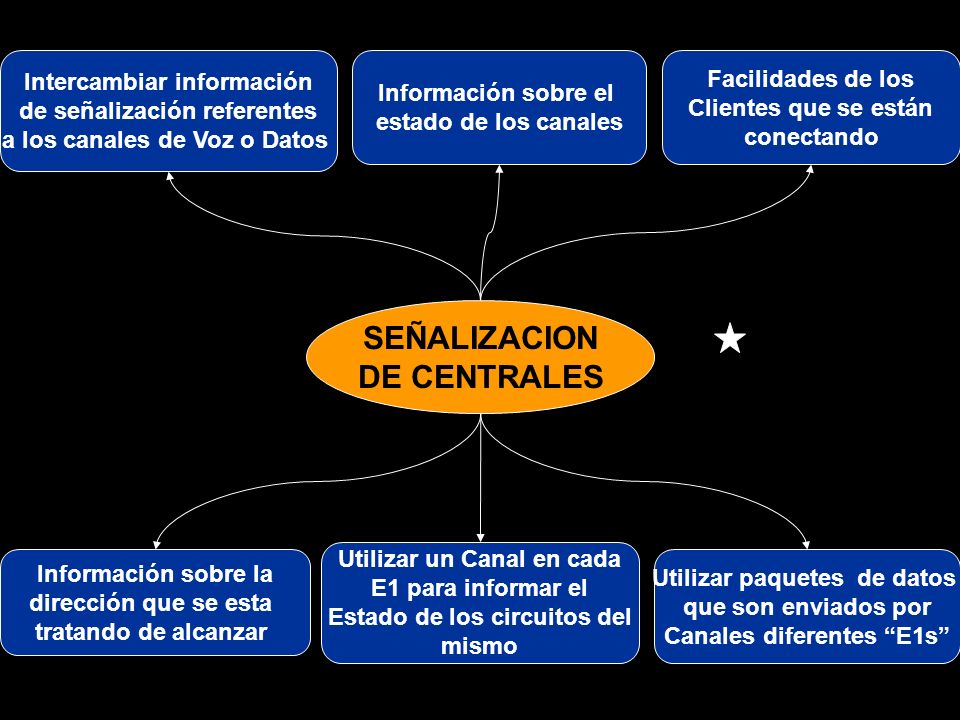

12 SEÑALIZACION DE CENTRALES
Intercambiar información de señalización referentes a los canales de Voz o Datos Información sobre el estado de los canales Facilidades de los Clientes que se están conectando SEÑALIZACION DE CENTRALES Utilizar un Canal en cada E1 para informar el Estado de los circuitos del mismo Información sobre la dirección que se esta tratando de alcanzar Utilizar paquetes de datos que son enviados por Canales diferentes “E1s”

13 Señalización Por Canal Asociado
Compuesta por dos tipos de señalización: Señalización De Línea Estado del canal por donde se efectuara la llamada: Libre Ocupado Tomado Bloqueado Se envía por el canal 16 de cada “E1”

14 Señalización Por Canal Asociado
Señalización de Registro Información necesaria para establecer la comunicación: Numero llamado Numero llamante Estado del cliente que se llama Información de tasación Se envía por el canal por donde se va a hacer la llamada

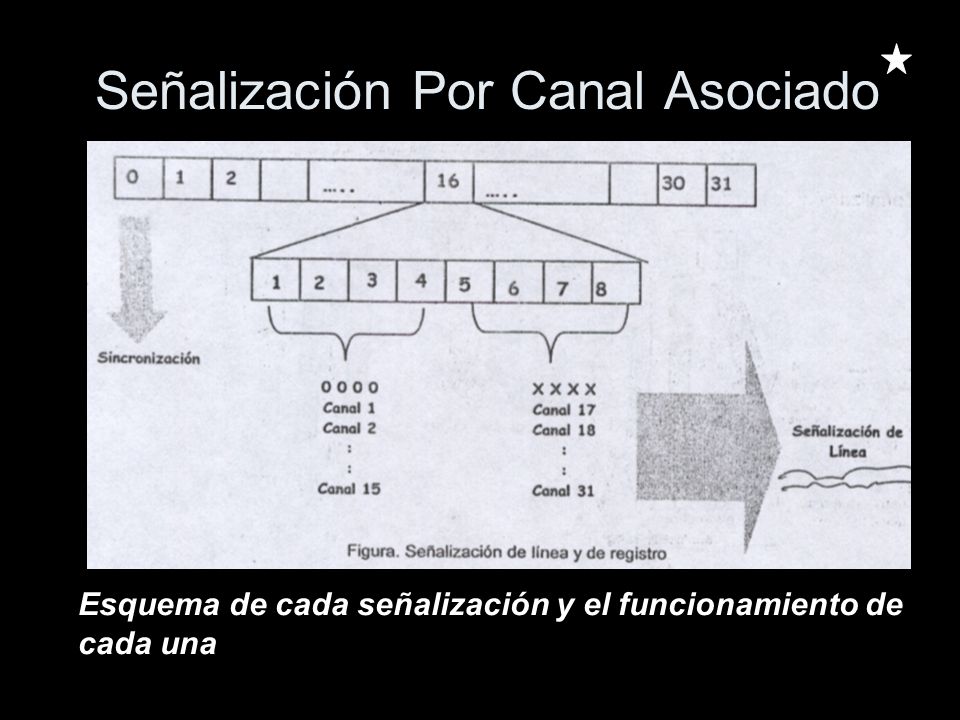

15 Señalización Por Canal Asociado
Esquema de cada señalización y el funcionamiento de cada una

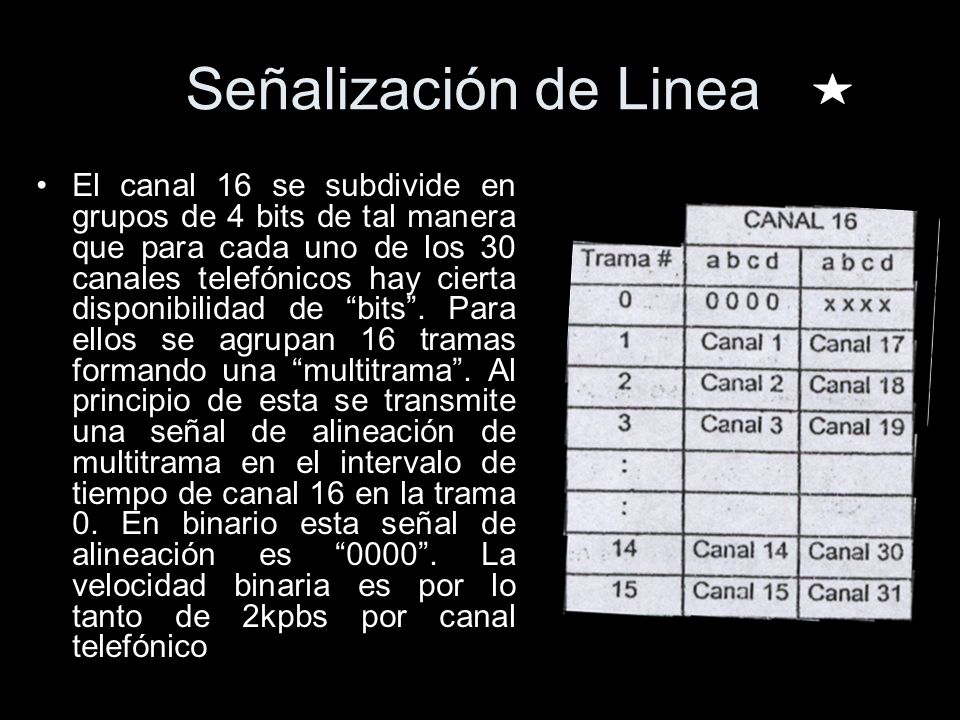

16 Señalización de Linea El canal 16 se subdivide en grupos de 4 bits de tal manera que para cada uno de los 30 canales telefónicos hay cierta disponibilidad de “bits”. Para ellos se agrupan 16 tramas formando una “multitrama”. Al principio de esta se transmite una señal de alineación de multitrama en el intervalo de tiempo de canal 16 en la trama 0. En binario esta señal de alineación es “0000”. La velocidad binaria es por lo tanto de 2kpbs por canal telefónico

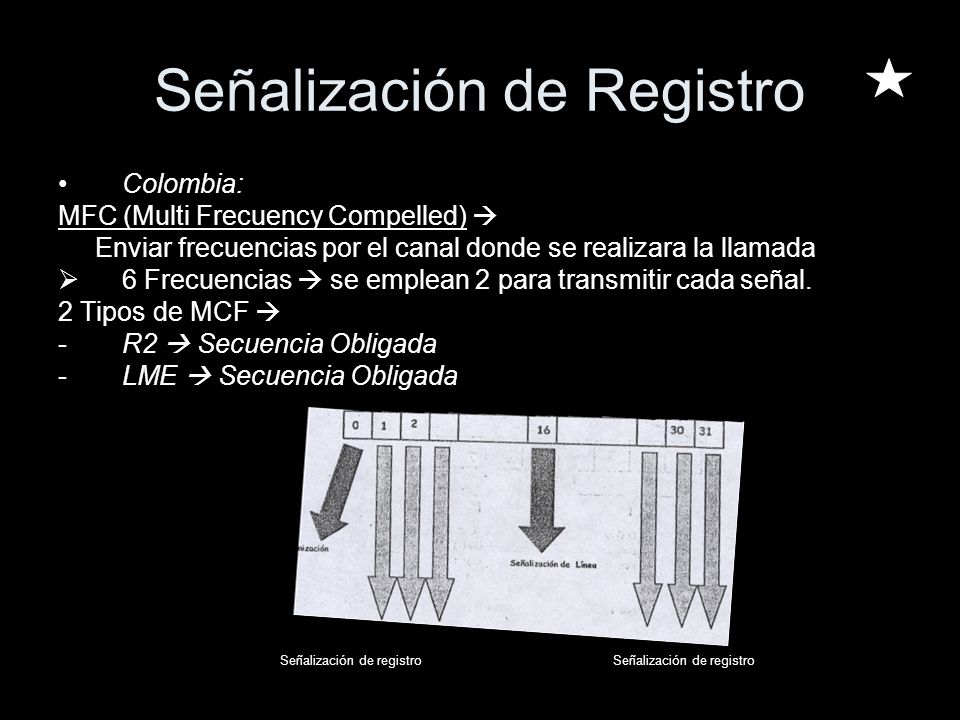

17 Señalización de Registro
Colombia: MFC (Multi Frecuency Compelled)  Enviar frecuencias por el canal donde se realizara la llamada 6 Frecuencias  se emplean 2 para transmitir cada señal. 2 Tipos de MCF  R2  Secuencia Obligada LME  Secuencia Obligada Señalización de registro Señalización de registro

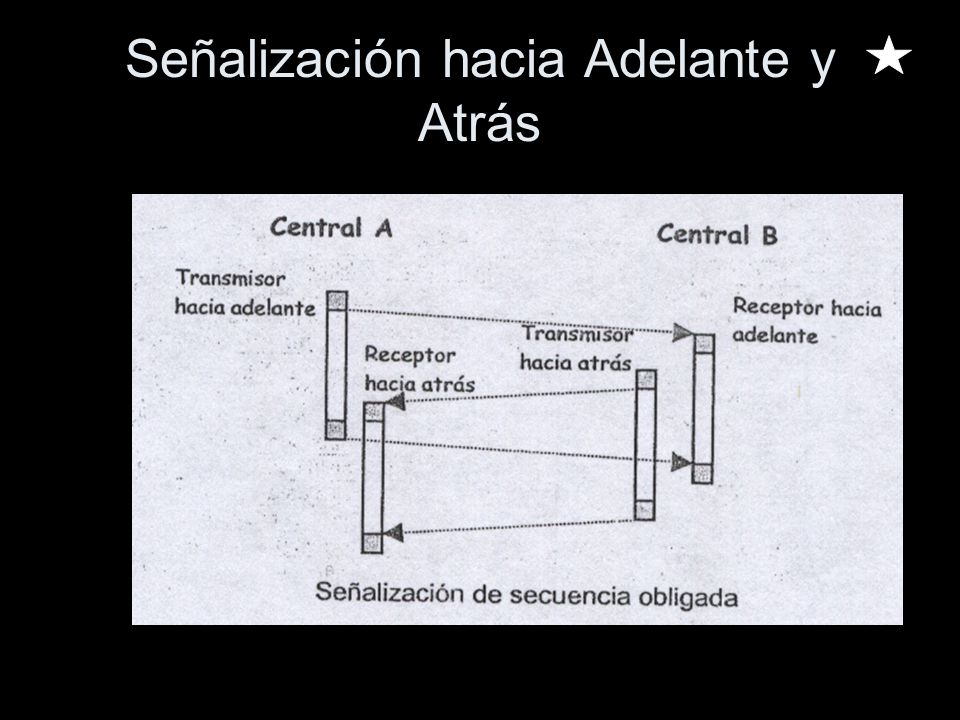

18 Señalización hacia Adelante y Atrás

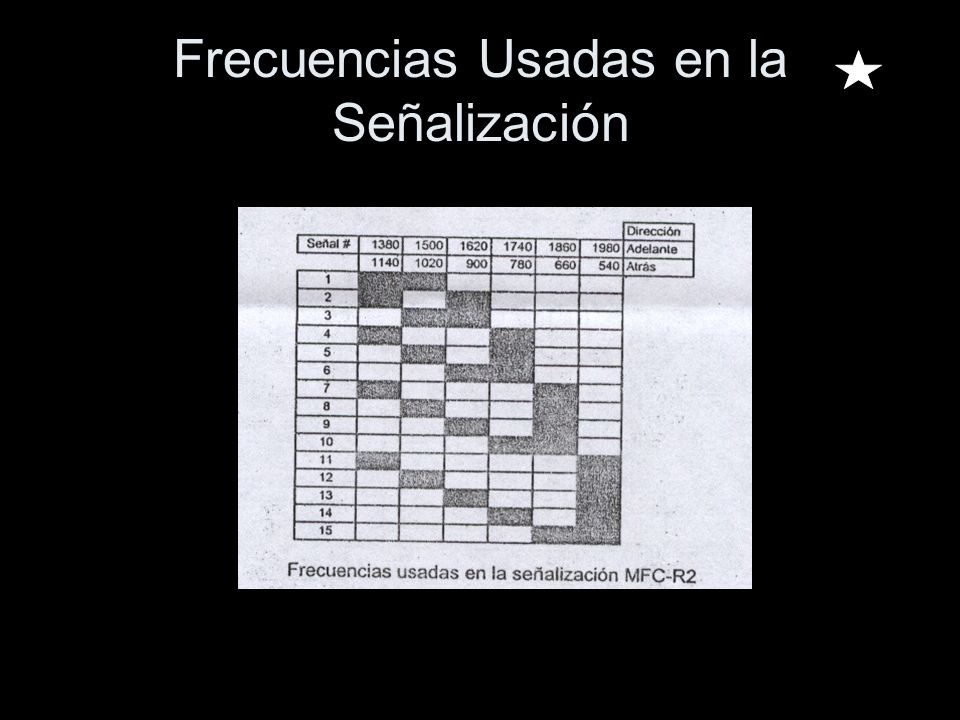

19 Frecuencias Usadas en la Señalización

20 Señalización de Registro MCF-R2
Referencia Q.400 Hacia adelante

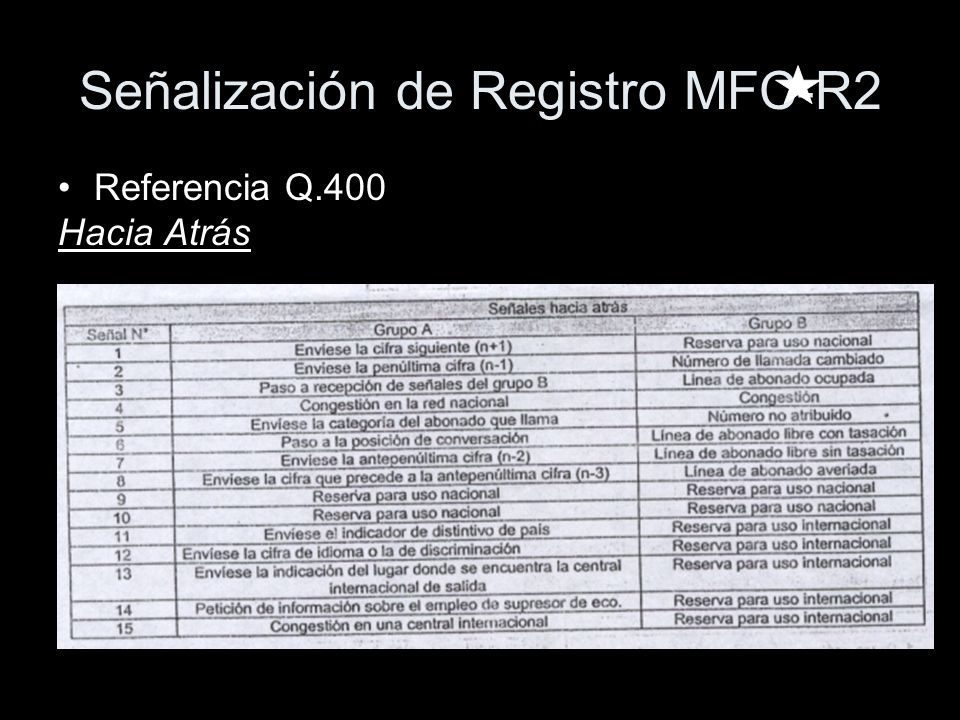

21 Señalización de Registro MFC-R2
Referencia Q.400 Hacia Atrás

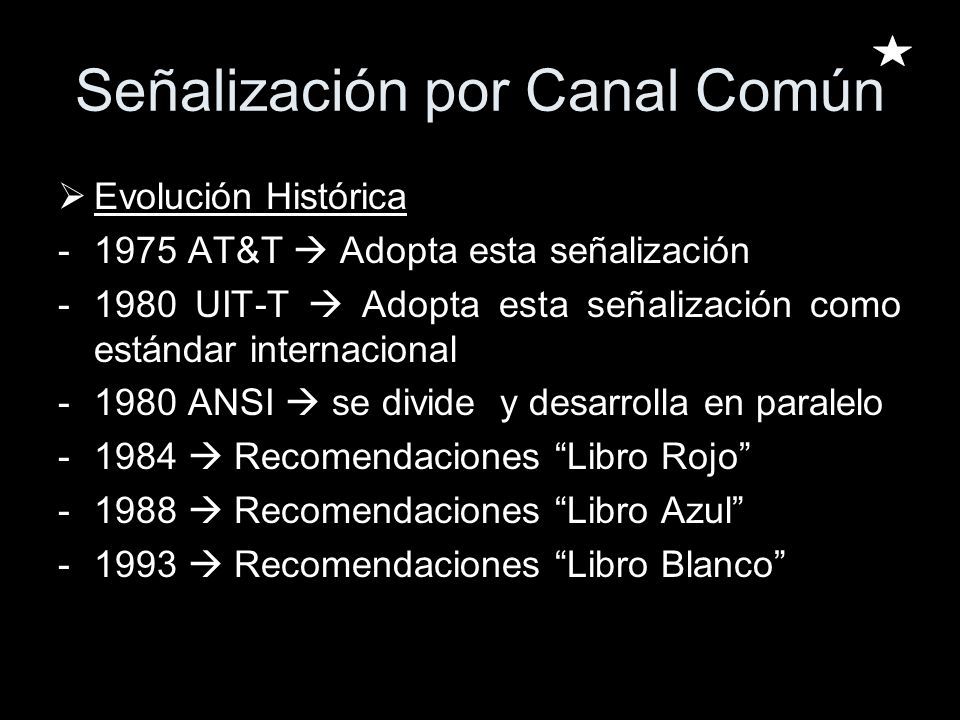

22 Señalización por Canal Común
Evolución Histórica 1975 AT&T  Adopta esta señalización 1980 UIT-T  Adopta esta señalización como estándar internacional 1980 ANSI  se divide y desarrolla en paralelo 1984  Recomendaciones “Libro Rojo” 1988  Recomendaciones “Libro Azul” 1993  Recomendaciones “Libro Blanco”

23 Ventajas Sobre Otros Canales
