ROTULACIÓN Todo plano o dibujo técnico se compone de dos partes:

Presentación del tema: "ROTULACIÓN Todo plano o dibujo técnico se compone de dos partes:"— Transcripción de la presentación:

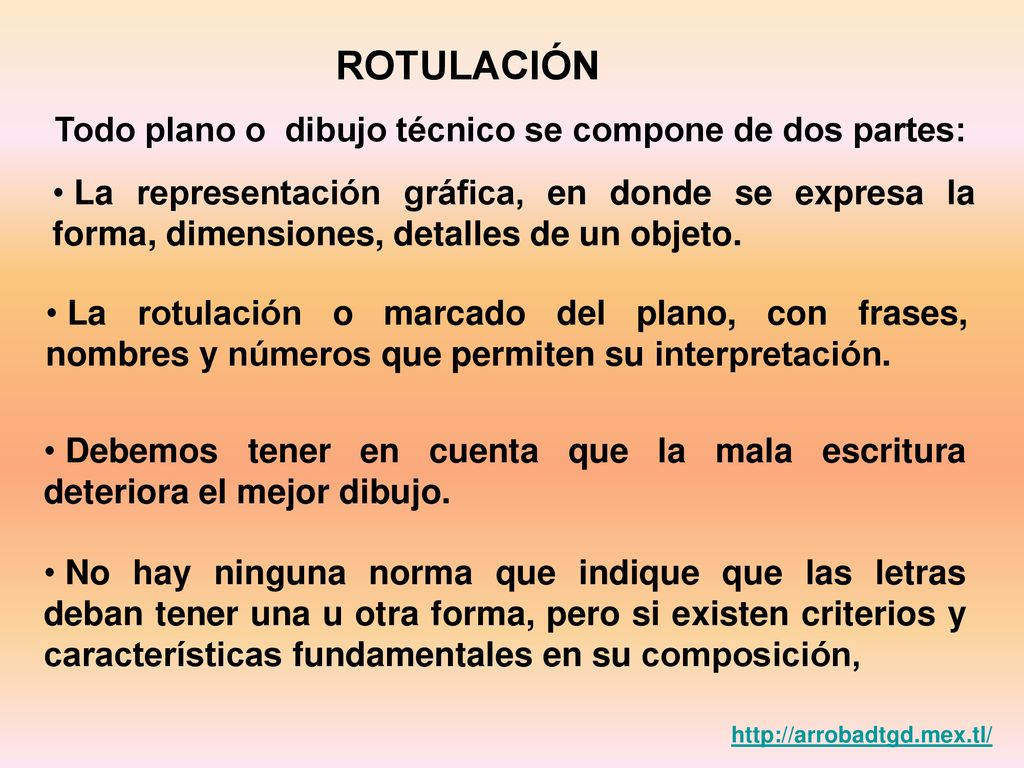

1 ROTULACIÓN Todo plano o dibujo técnico se compone de dos partes:
La representación gráfica, en donde se expresa la forma, dimensiones, detalles de un objeto. La rotulación o marcado del plano, con frases, nombres y números que permiten su interpretación. Debemos tener en cuenta que la mala escritura deteriora el mejor dibujo. No hay ninguna norma que indique que las letras deban tener una u otra forma, pero si existen criterios y características fundamentales en su composición,

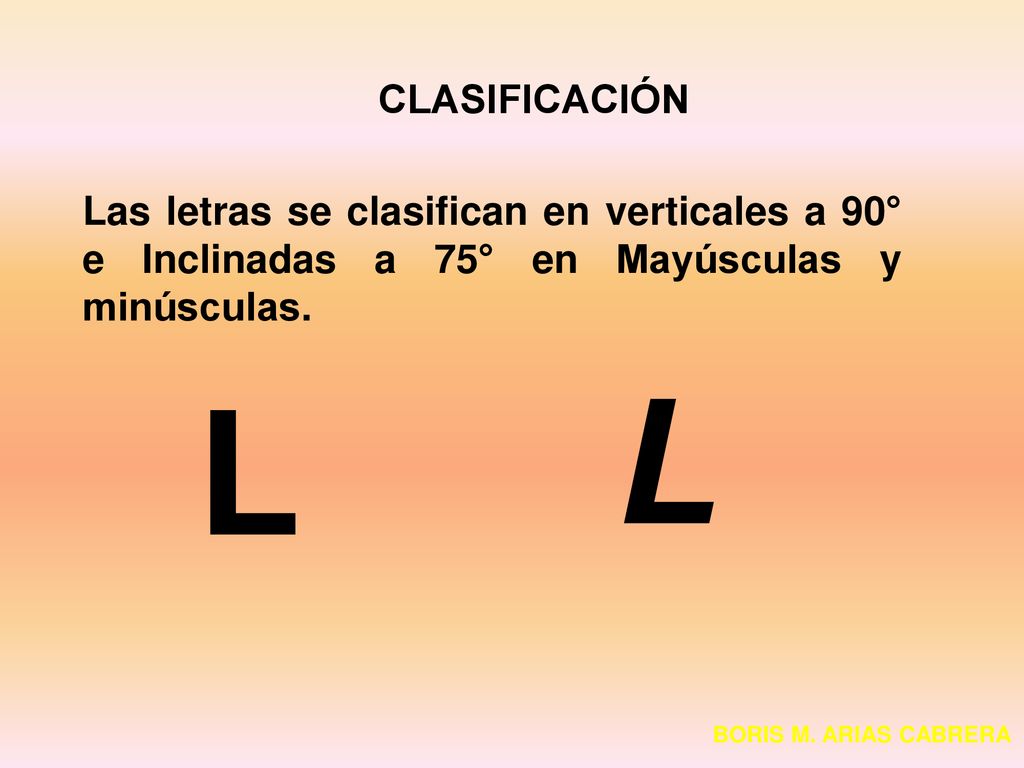

2 CLASIFICACIÓN Las letras se clasifican en verticales a 90° e Inclinadas a 75° en Mayúsculas y minúsculas. L L BORIS M. ARIAS CABRERA

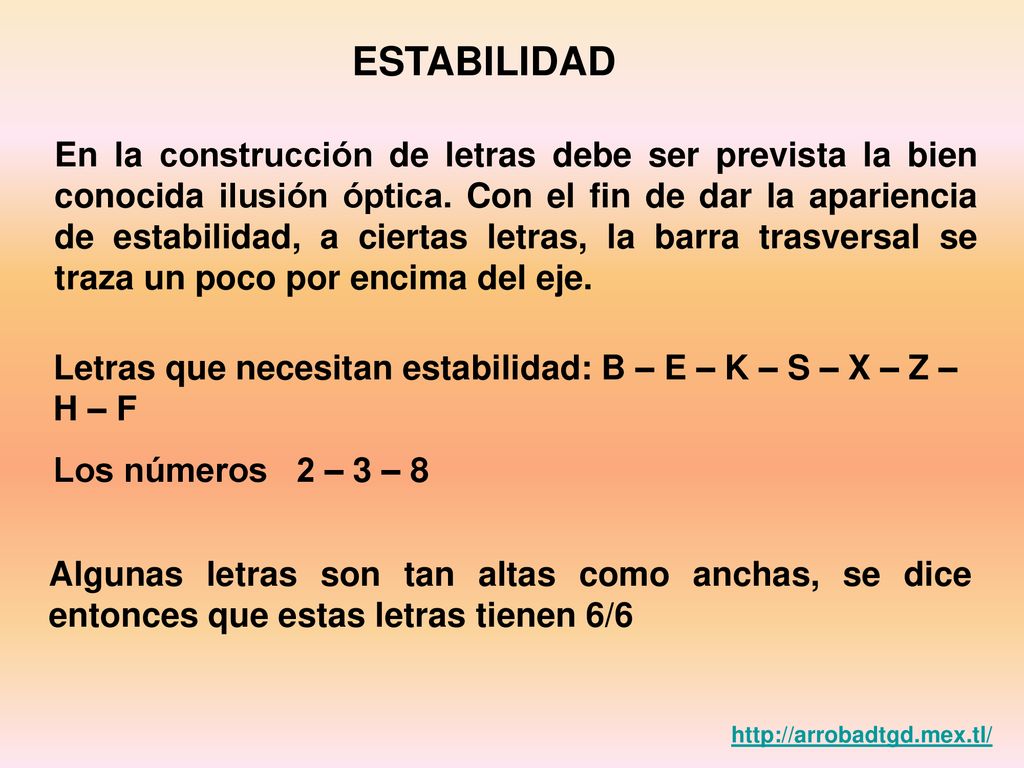

3 ESTABILIDAD En la construcción de letras debe ser prevista la bien conocida ilusión óptica. Con el fin de dar la apariencia de estabilidad, a ciertas letras, la barra trasversal se traza un poco por encima del eje. Letras que necesitan estabilidad: B – E – K – S – X – Z – H – F Los números 2 – 3 – 8 Algunas letras son tan altas como anchas, se dice entonces que estas letras tienen 6/6

4 TRAZADO DE MAYÚSCULAS Y NÚMEROS

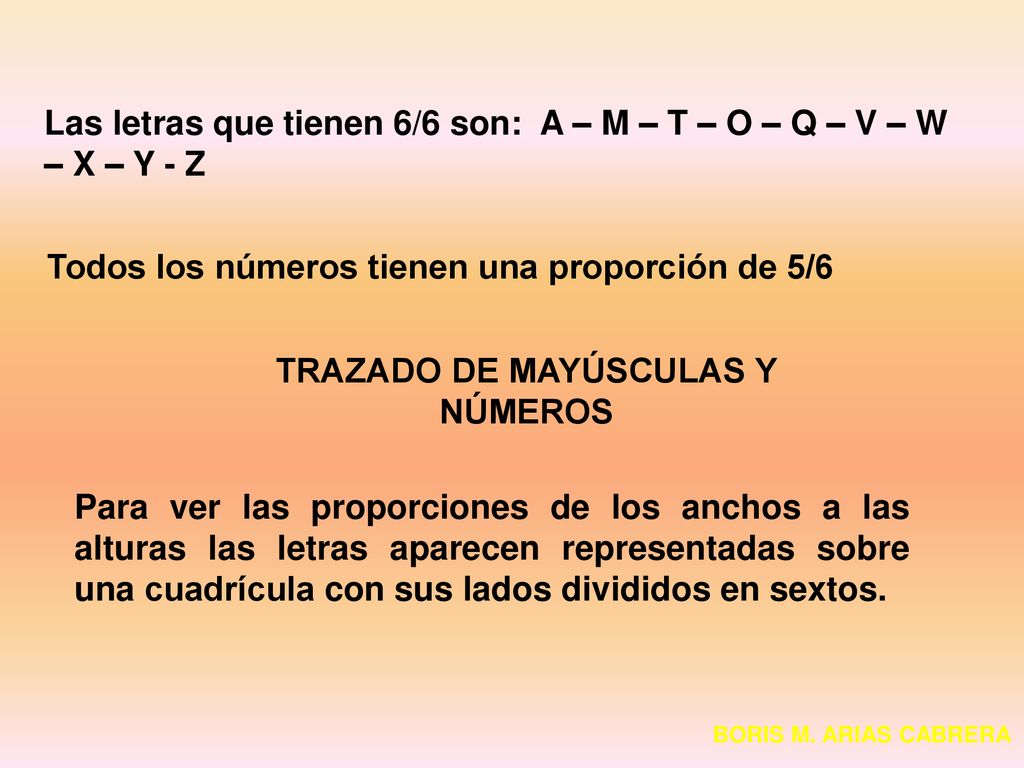

Las letras que tienen 6/6 son: A – M – T – O – Q – V – W – X – Y - Z Todos los números tienen una proporción de 5/6 TRAZADO DE MAYÚSCULAS Y NÚMEROS Para ver las proporciones de los anchos a las alturas las letras aparecen representadas sobre una cuadrícula con sus lados divididos en sextos. BORIS M. ARIAS CABRERA

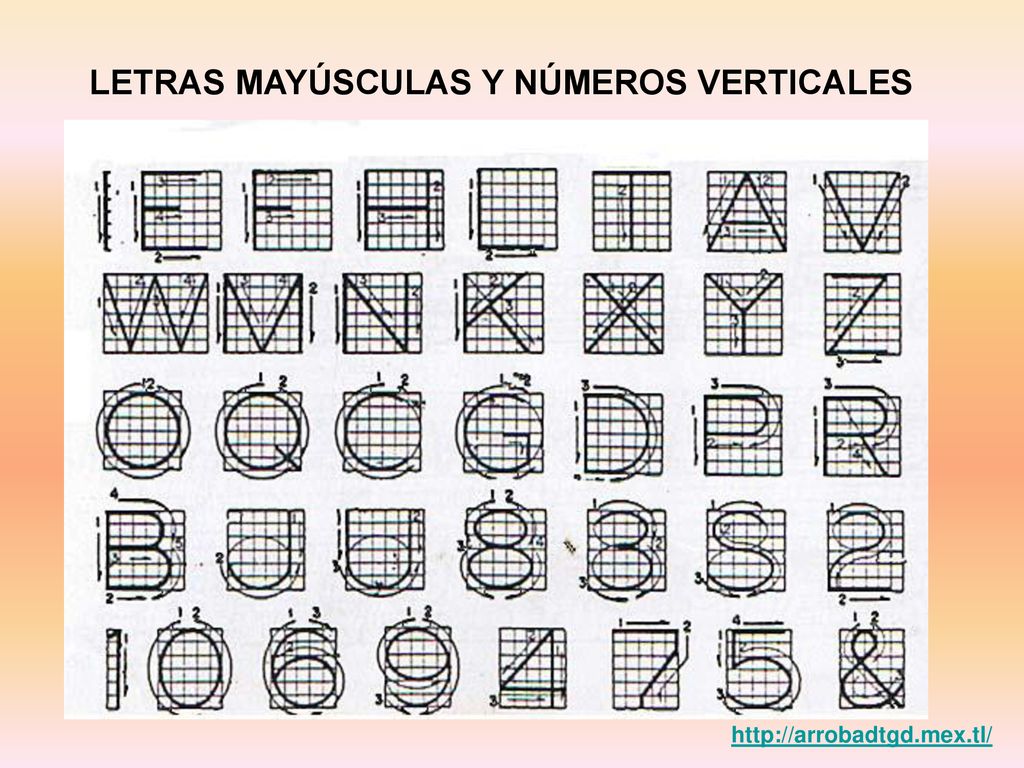

5 LETRAS MAYÚSCULAS Y NÚMEROS VERTICALES
