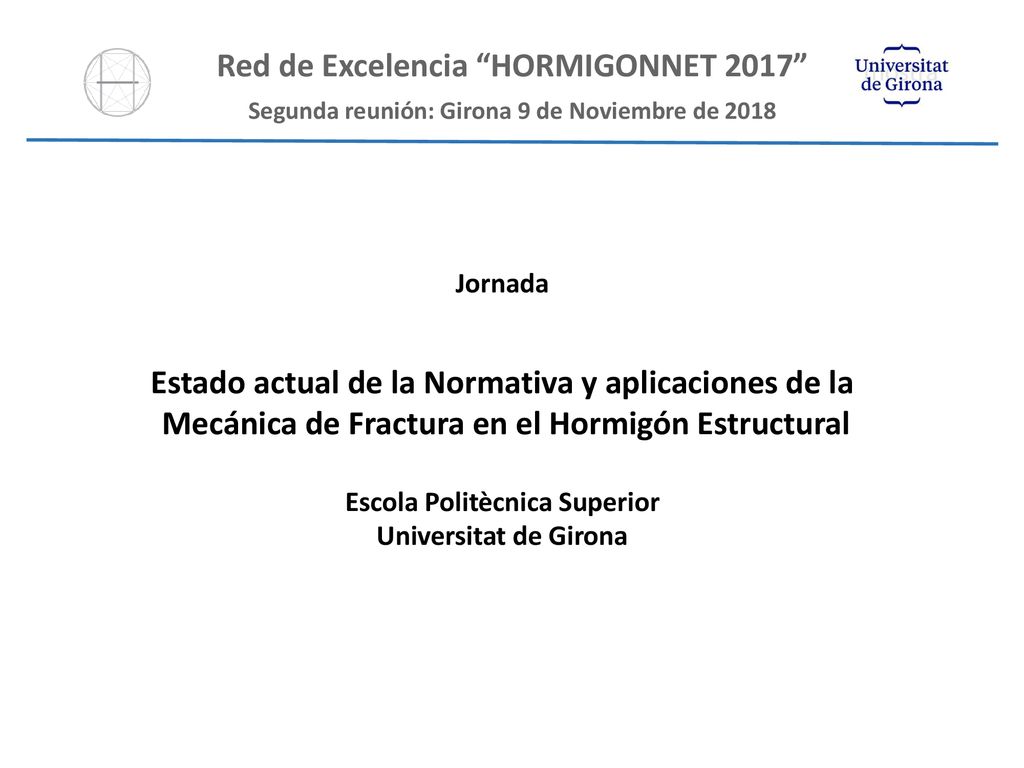

Red de Excelencia “HORMIGONNET 2017” Segunda reunión: Girona 9 de Noviembre de 2018 Jornada Estado actual de la Normativa y aplicaciones de la Mecánica de Fractura en el Hormigón Estructural Escola Politècnica Superior Universitat de Girona

2 Red de Excelencia “HORMIGONNET 2017” S

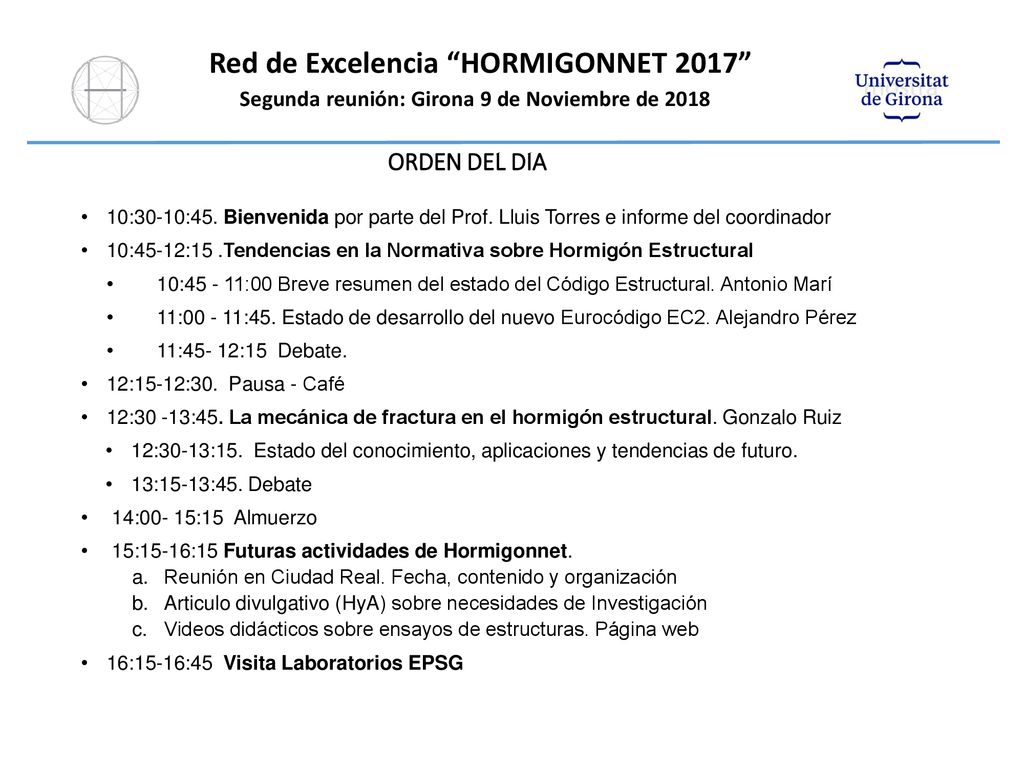

Red de Excelencia “HORMIGONNET 2017” S Segunda reunión: Girona 9 de Noviembre de ORDEN DEL DIA 10:30-10:45. Bienvenida por parte del Prof. Lluis Torres e informe del coordinador 10:45-12:15 .Tendencias en la Normativa sobre Hormigón Estructural 10: :00 Breve resumen del estado del Código Estructural. Antonio Marí 11: :45. Estado de desarrollo del nuevo Eurocódigo EC2. Alejandro Pérez 11:45- 12:15 Debate. 12:15-12:30. Pausa - Café 12:30 -13:45. La mecánica de fractura en el hormigón estructural. Gonzalo Ruiz 12:30-13:15. Estado del conocimiento, aplicaciones y tendencias de futuro. 13:15-13:45. Debate 14:00- 15:15 Almuerzo 15:15-16:15 Futuras actividades de Hormigonnet. Reunión en Ciudad Real. Fecha, contenido y organización Articulo divulgativo (HyA) sobre necesidades de Investigación Videos didácticos sobre ensayos de estructuras. Página web 16:15-16:45 Visita Laboratorios EPSG

3 Estado actual de la Normativa:

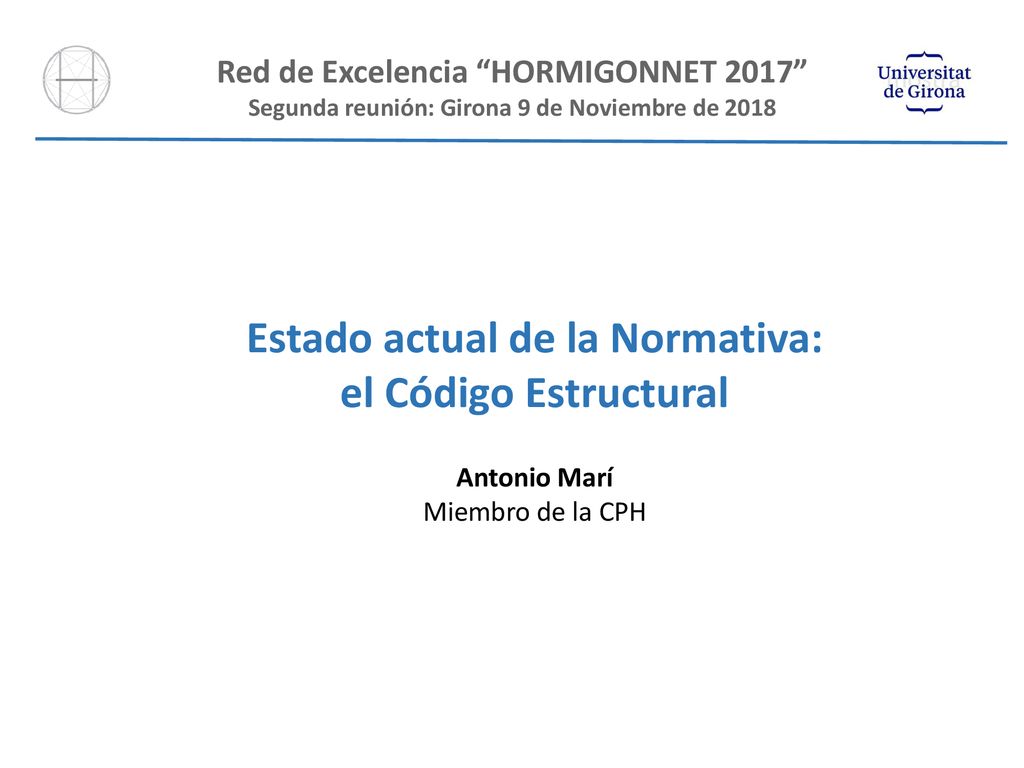

Red de Excelencia “HORMIGONNET 2017” Segunda reunión: Girona 9 de Noviembre de 2018 Estado actual de la Normativa: el Código Estructural Antonio Marí Miembro de la CPH

4 Código Estructural - Esquema

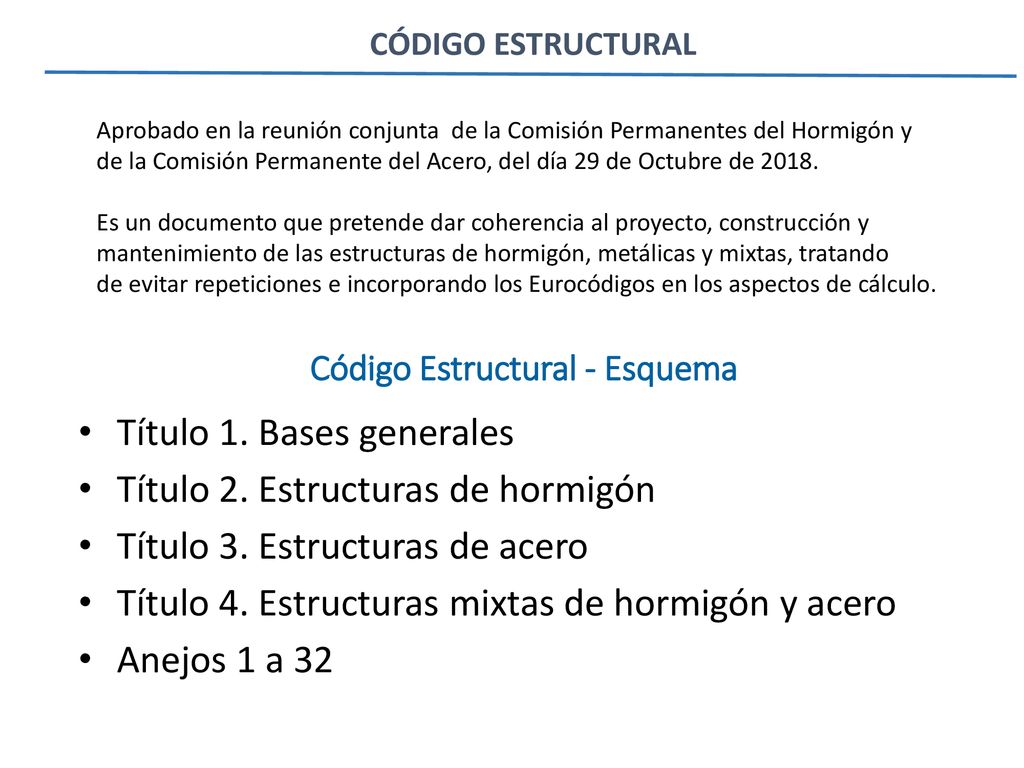

Aprobado en la reunión conjunta de la Comisión Permanentes del Hormigón y de la Comisión Permanente del Acero, del día 29 de Octubre de 2018. Es un documento que pretende dar coherencia al proyecto, construcción y mantenimiento de las estructuras de hormigón, metálicas y mixtas, tratando de evitar repeticiones e incorporando los Eurocódigos en los aspectos de cálculo. Código Estructural - Esquema Título 1. Bases generales Título 2. Estructuras de hormigón Título 3. Estructuras de acero Título 4. Estructuras mixtas de hormigón y acero Anejos 1 a 32

5 Título 1. Bases generales

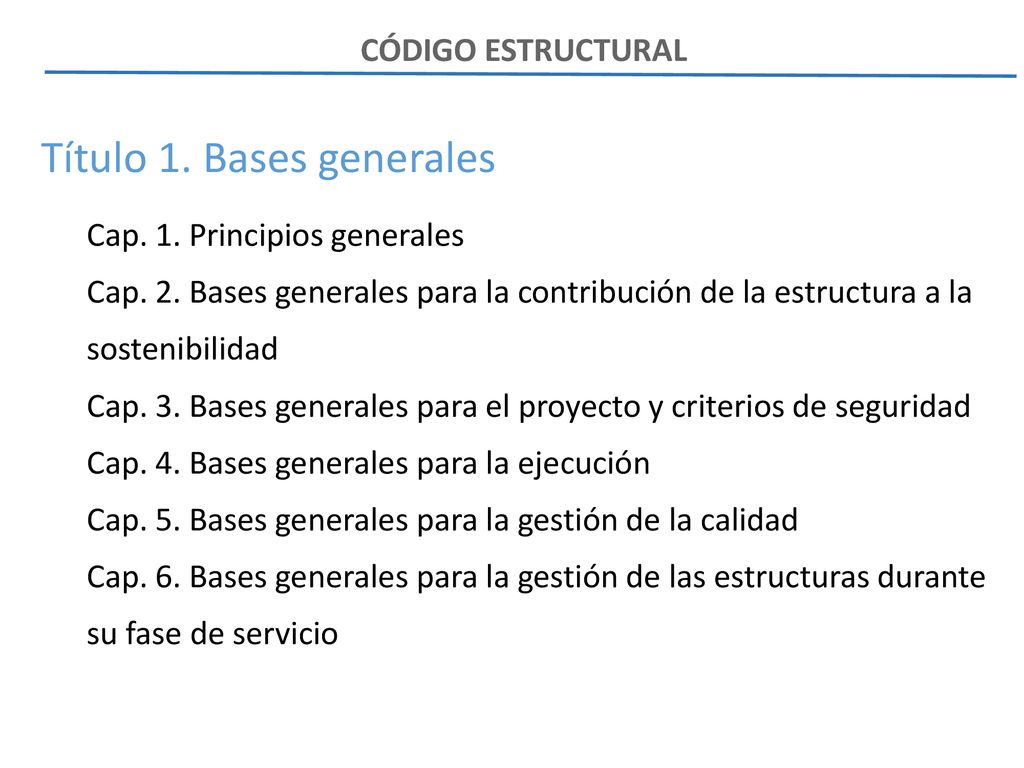

CÓDIGO ESTRUCTURAL Título 1. Bases generales Cap. 1. Principios generales Cap. 2. Bases generales para la contribución de la estructura a la sostenibilidad Cap. 3. Bases generales para el proyecto y criterios de seguridad Cap. 4. Bases generales para la ejecución Cap. 5. Bases generales para la gestión de la calidad Cap. 6. Bases generales para la gestión de las estructuras durante su fase de servicio

6 Título 2. Estructuras de hormigón

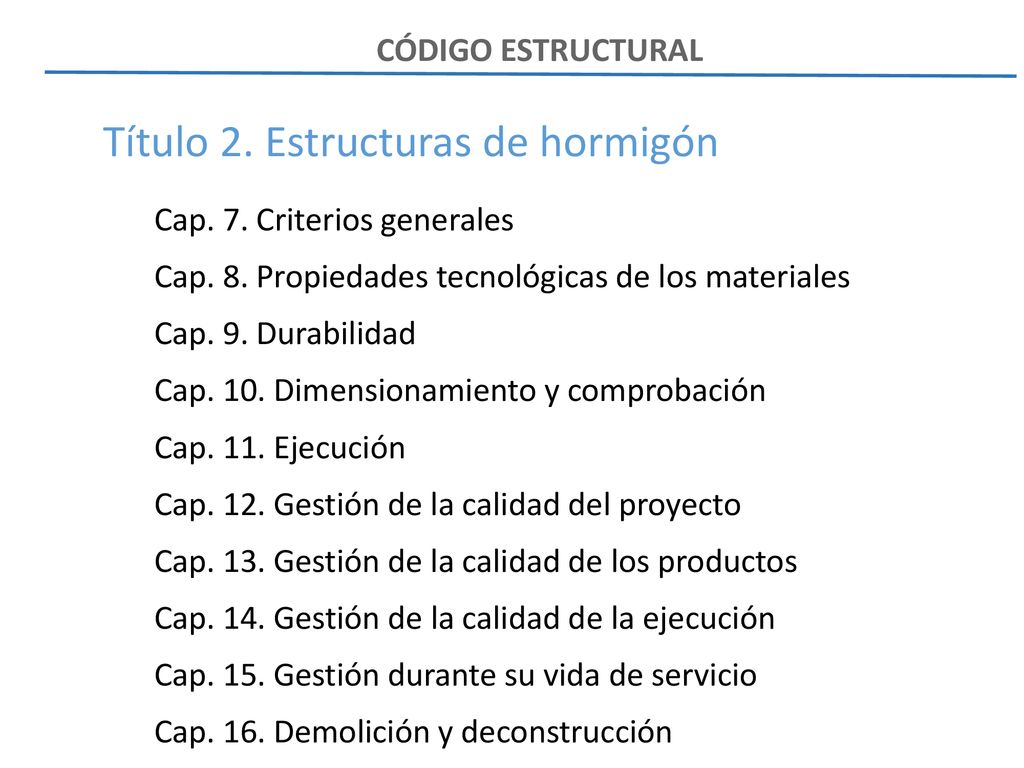

CÓDIGO ESTRUCTURAL Título 2. Estructuras de hormigón Cap. 7. Criterios generales Cap. 8. Propiedades tecnológicas de los materiales Cap. 9. Durabilidad Cap. 10. Dimensionamiento y comprobación Cap. 11. Ejecución Cap. 12. Gestión de la calidad del proyecto Cap. 13. Gestión de la calidad de los productos Cap. 14. Gestión de la calidad de la ejecución Cap. 15. Gestión durante su vida de servicio Cap. 16. Demolición y deconstrucción

7 Anejos 1 a 32 CÓDIGO ESTRUCTURAL Anejo 1. Normas

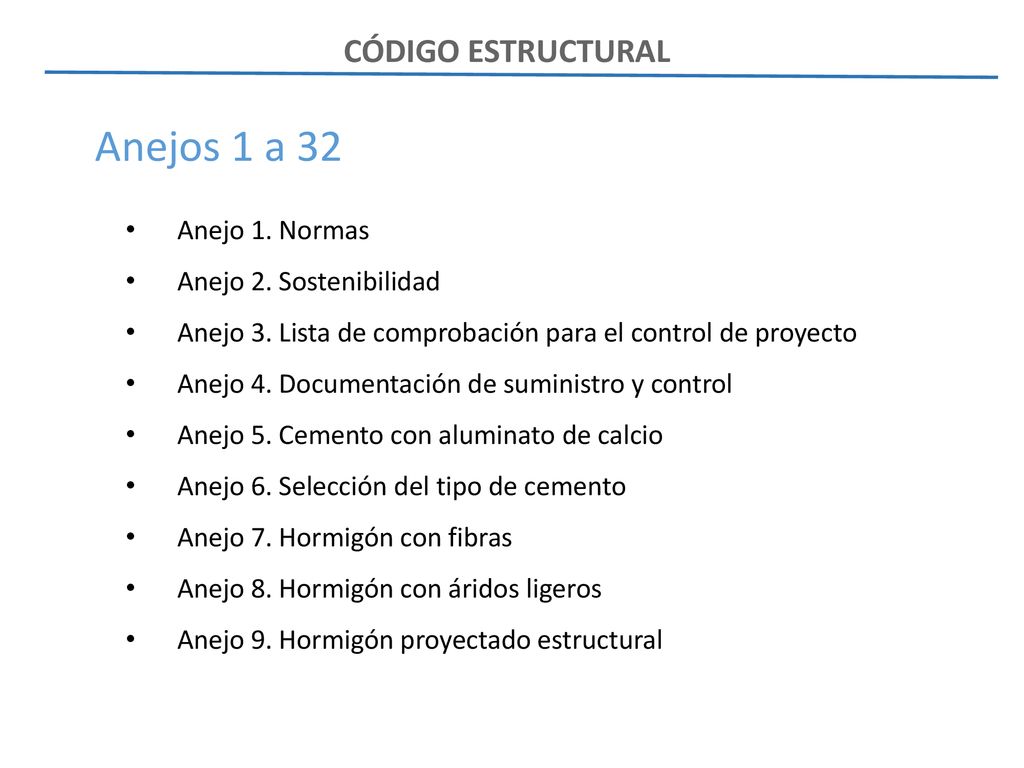

Anejo 2. Sostenibilidad Anejo 3. Lista de comprobación para el control de proyecto Anejo 4. Documentación de suministro y control Anejo 5. Cemento con aluminato de calcio Anejo 6. Selección del tipo de cemento Anejo 7. Hormigón con fibras Anejo 8. Hormigón con áridos ligeros Anejo 9. Hormigón proyectado estructural

8 Anejos 1 a 32 CÓDIGO ESTRUCTURAL Anejo 10. Hormigones de limpieza

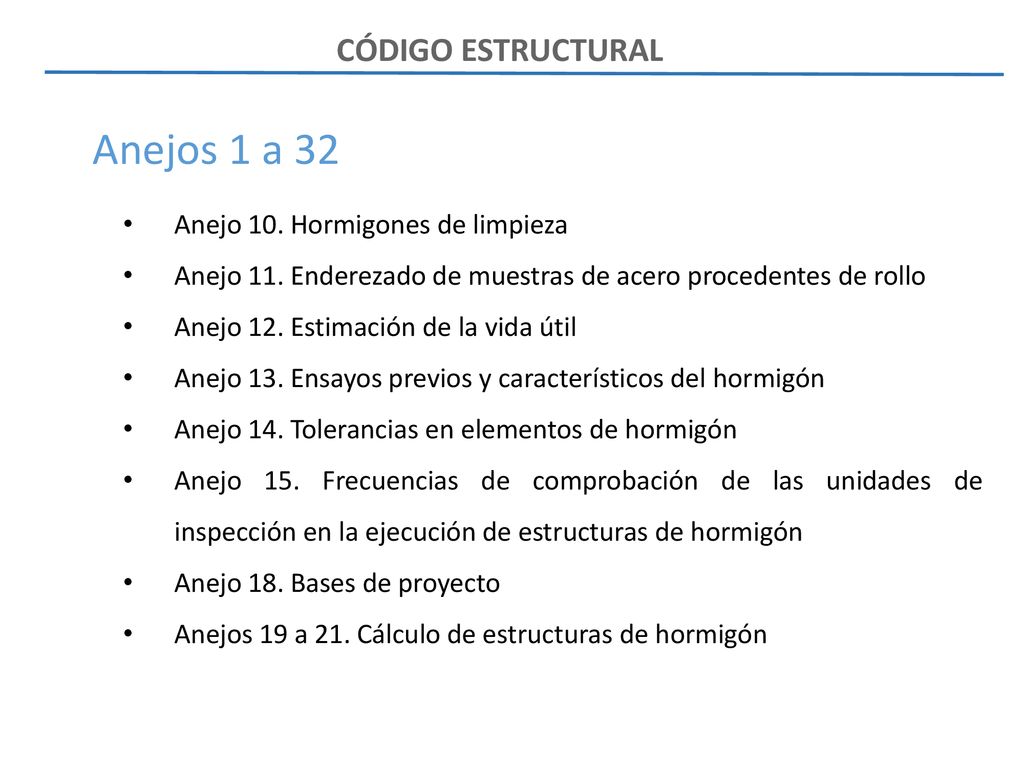

Anejo 11. Enderezado de muestras de acero procedentes de rollo Anejo 12. Estimación de la vida útil Anejo 13. Ensayos previos y característicos del hormigón Anejo 14. Tolerancias en elementos de hormigón Anejo 15. Frecuencias de comprobación de las unidades de inspección en la ejecución de estructuras de hormigón Anejo 18. Bases de proyecto Anejos 19 a 21. Cálculo de estructuras de hormigón

9 CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES
MATERIALES (1) Se ha realizado una adaptación de los requisitos establecidos en los materiales con marcado CE, haciendo referencia a la declaración de prestaciones. Se han adaptado los contenidos relativos a cementos a la vigente Instrucción para la recepción de cementos RC-16. El tratamiento de los áridos reciclados, pasa de estar recogido en el Anejo 15 de la EHE-08 al articulado, ya que estos áridos están incluidos en la norma armonizada de áridos. Se han modificado algunos requisitos respecto a los componentes de partículas ligeras y otros materiales. Se han adaptado los tipos de aditivos según la norma armonizada sobre aditivos. Se ha reducido el contenido mínimo de cloruros inicial del hormigón para estructuras que vayan a tener una aportación externa de cloruros durante su vida útil. Se ha incluido un párrafo relativo al uso permitido del curado con agua de mar de hormigones permanentemente sumergidos, con determinadas condiciones. Se incluyen en el articulado requisitos de consistencia para hormigones autocompactables y criterios para tipificación de estos hormigones. Especificación del ensayo de fatiga para los aceros B400S y B500S, no solo para los de características especiales de ductilidad.

10 CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES

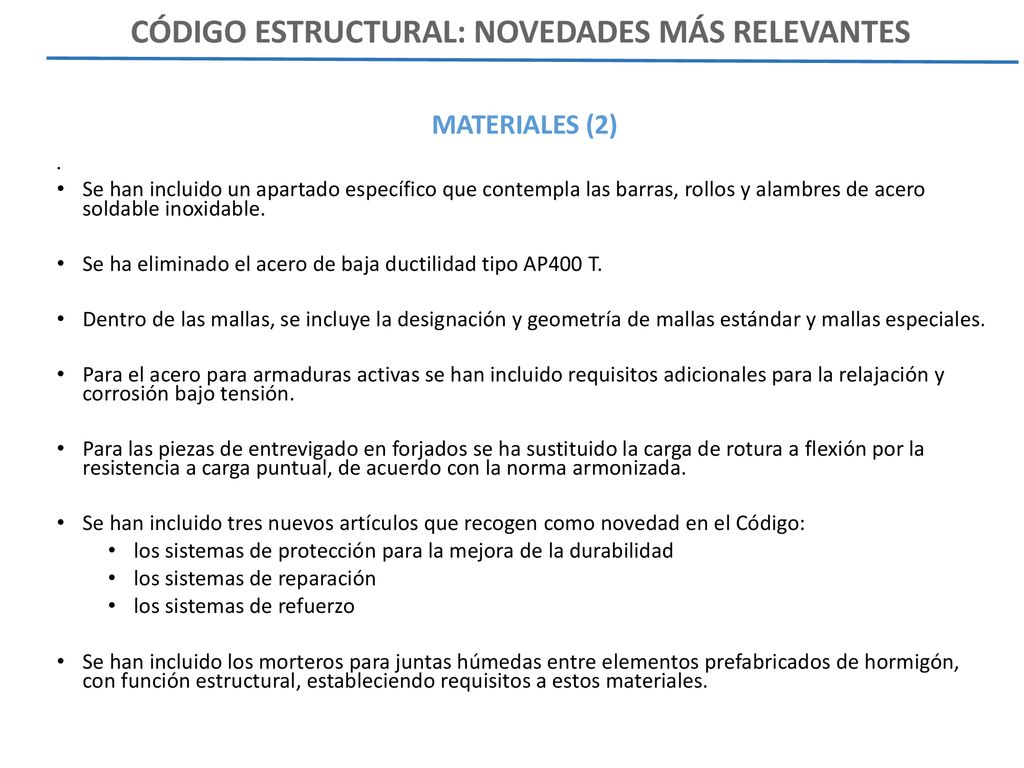

MATERIALES (2) Se han incluido un apartado específico que contempla las barras, rollos y alambres de acero soldable inoxidable. Se ha eliminado el acero de baja ductilidad tipo AP400 T. Dentro de las mallas, se incluye la designación y geometría de mallas estándar y mallas especiales. Para el acero para armaduras activas se han incluido requisitos adicionales para la relajación y corrosión bajo tensión. Para las piezas de entrevigado en forjados se ha sustituido la carga de rotura a flexión por la resistencia a carga puntual, de acuerdo con la norma armonizada. Se han incluido tres nuevos artículos que recogen como novedad en el Código: los sistemas de protección para la mejora de la durabilidad los sistemas de reparación los sistemas de refuerzo Se han incluido los morteros para juntas húmedas entre elementos prefabricados de hormigón, con función estructural, estableciendo requisitos a estos materiales.

11 CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES

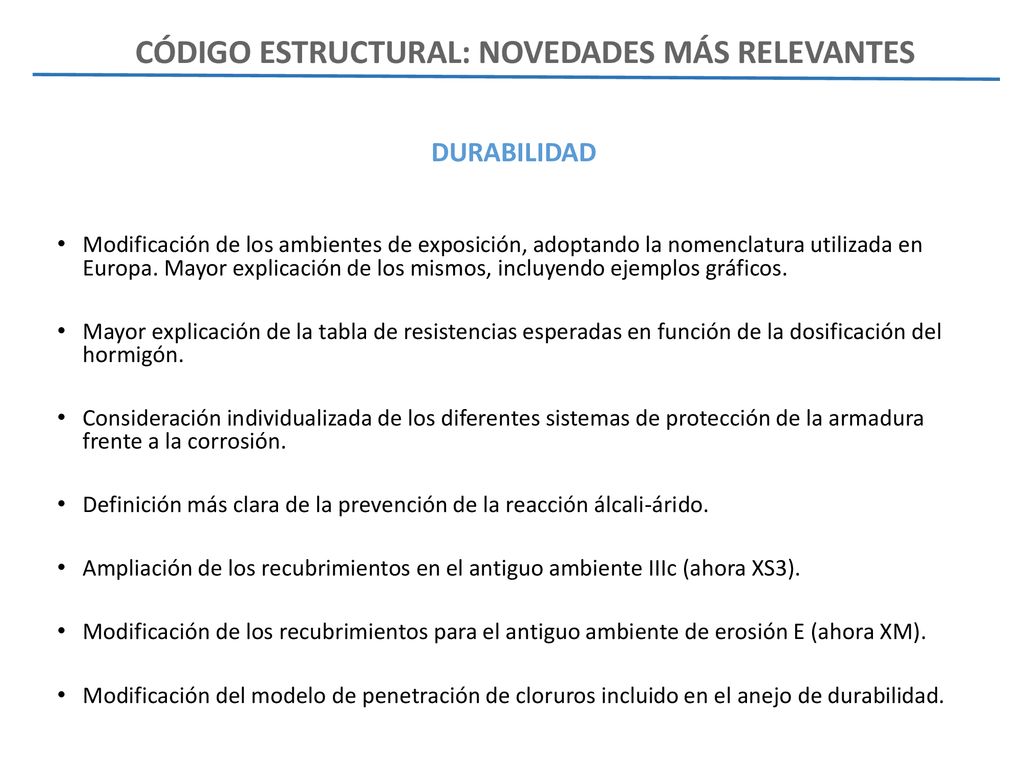

DURABILIDAD Modificación de los ambientes de exposición, adoptando la nomenclatura utilizada en Europa. Mayor explicación de los mismos, incluyendo ejemplos gráficos. Mayor explicación de la tabla de resistencias esperadas en función de la dosificación del hormigón. Consideración individualizada de los diferentes sistemas de protección de la armadura frente a la corrosión. Definición más clara de la prevención de la reacción álcali-árido. Ampliación de los recubrimientos en el antiguo ambiente IIIc (ahora XS3). Modificación de los recubrimientos para el antiguo ambiente de erosión E (ahora XM). Modificación del modelo de penetración de cloruros incluido en el anejo de durabilidad.

12 CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES

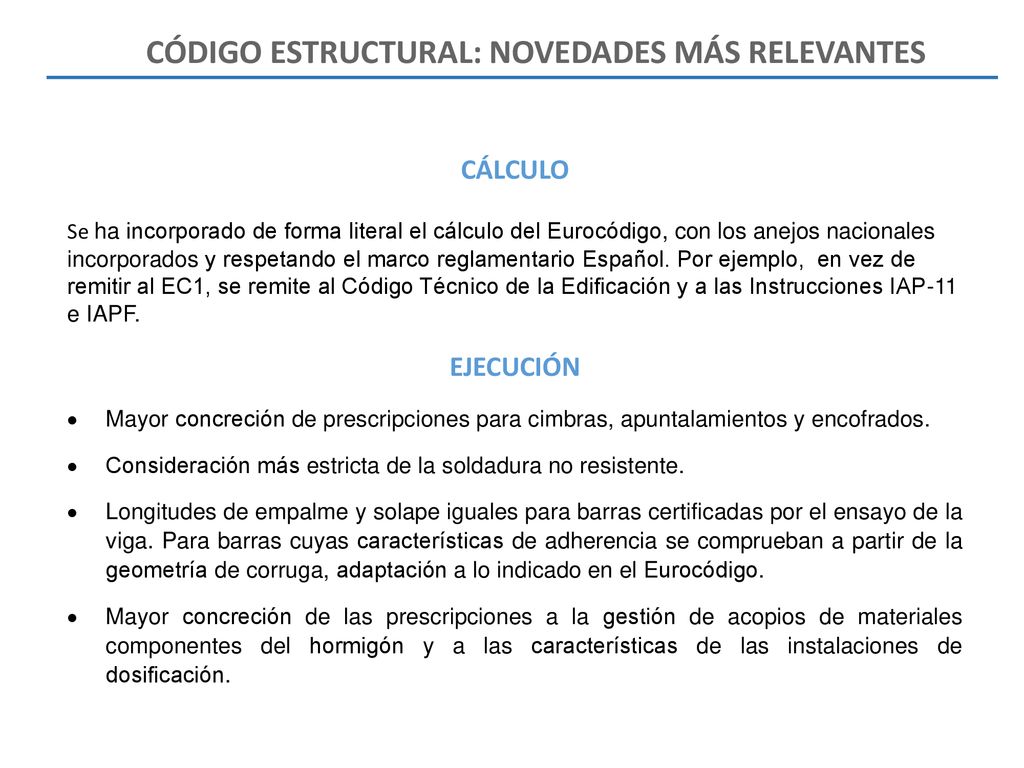

CÁLCULO Se ha incorporado de forma literal el cálculo del Eurocódigo, con los anejos nacionales incorporados y respetando el marco reglamentario Español. Por ejemplo, en vez de remitir al EC1, se remite al Código Técnico de la Edificación y a las Instrucciones IAP-11 e IAPF. EJECUCIÓN Mayor concreción de prescripciones para cimbras, apuntalamientos y encofrados. Consideración más estricta de la soldadura no resistente. Longitudes de empalme y solape iguales para barras certificadas por el ensayo de la viga. Para barras cuyas características de adherencia se comprueban a partir de la geometría de corruga, adaptación a lo indicado en el Eurocódigo. Mayor concreción de las prescripciones a la gestión de acopios de materiales componentes del hormigón y a las características de las instalaciones de dosificación.

13 CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES

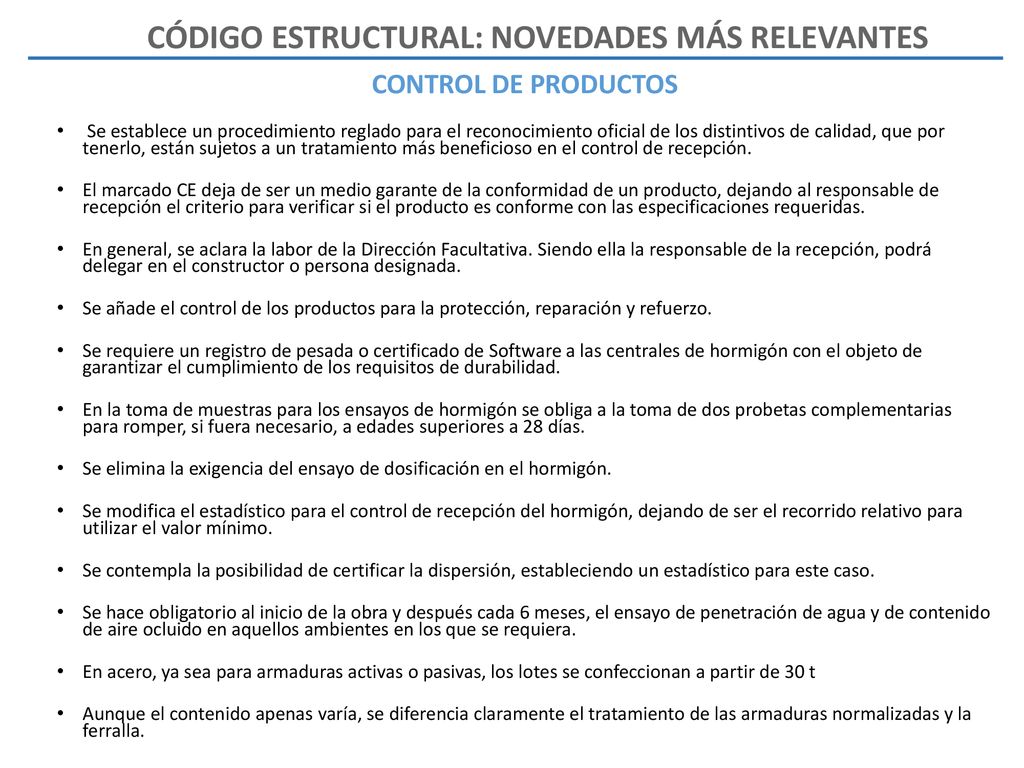

CONTROL DE PRODUCTOS  Se establece un procedimiento reglado para el reconocimiento oficial de los distintivos de calidad, que por tenerlo, están sujetos a un tratamiento más beneficioso en el control de recepción. El marcado CE deja de ser un medio garante de la conformidad de un producto, dejando al responsable de recepción el criterio para verificar si el producto es conforme con las especificaciones requeridas. En general, se aclara la labor de la Dirección Facultativa. Siendo ella la responsable de la recepción, podrá delegar en el constructor o persona designada. Se añade el control de los productos para la protección, reparación y refuerzo. Se requiere un registro de pesada o certificado de Software a las centrales de hormigón con el objeto de garantizar el cumplimiento de los requisitos de durabilidad. En la toma de muestras para los ensayos de hormigón se obliga a la toma de dos probetas complementarias para romper, si fuera necesario, a edades superiores a 28 días. Se elimina la exigencia del ensayo de dosificación en el hormigón. Se modifica el estadístico para el control de recepción del hormigón, dejando de ser el recorrido relativo para utilizar el valor mínimo. Se contempla la posibilidad de certificar la dispersión, estableciendo un estadístico para este caso. Se hace obligatorio al inicio de la obra y después cada 6 meses, el ensayo de penetración de agua y de contenido de aire ocluido en aquellos ambientes en los que se requiera. En acero, ya sea para armaduras activas o pasivas, los lotes se confeccionan a partir de 30 t Aunque el contenido apenas varía, se diferencia claramente el tratamiento de las armaduras normalizadas y la ferralla.

14 CONTROL DEL PROYECTO Y LA EJECUCIÓN ESTRUCTURAS EXISTENTES

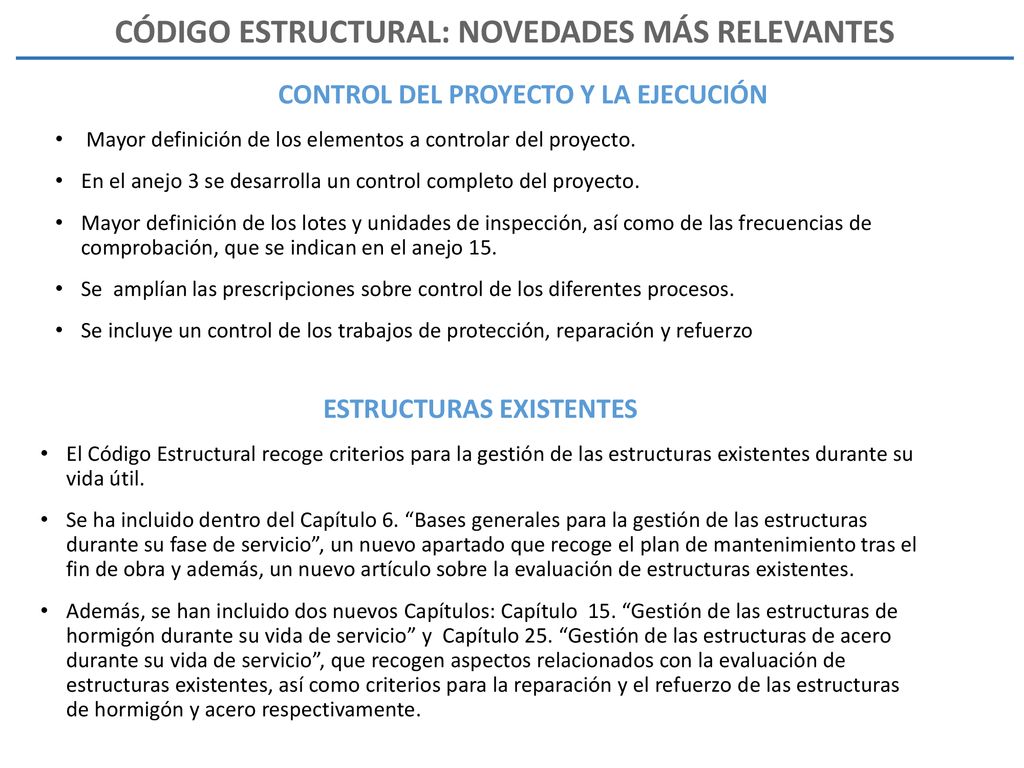

CÓDIGO ESTRUCTURAL: NOVEDADES MÁS RELEVANTES CONTROL DEL PROYECTO Y LA EJECUCIÓN  Mayor definición de los elementos a controlar del proyecto. En el anejo 3 se desarrolla un control completo del proyecto. Mayor definición de los lotes y unidades de inspección, así como de las frecuencias de comprobación, que se indican en el anejo 15. Se amplían las prescripciones sobre control de los diferentes procesos. Se incluye un control de los trabajos de protección, reparación y refuerzo ESTRUCTURAS EXISTENTES El Código Estructural recoge criterios para la gestión de las estructuras existentes durante su vida útil. Se ha incluido dentro del Capítulo 6. “Bases generales para la gestión de las estructuras durante su fase de servicio”, un nuevo apartado que recoge el plan de mantenimiento tras el fin de obra y además, un nuevo artículo sobre la evaluación de estructuras existentes. Además, se han incluido dos nuevos Capítulos: Capítulo 15. “Gestión de las estructuras de hormigón durante su vida de servicio” y Capítulo 25. “Gestión de las estructuras de acero durante su vida de servicio”, que recogen aspectos relacionados con la evaluación de estructuras existentes, así como criterios para la reparación y el refuerzo de las estructuras de hormigón y acero respectivamente.

15 Estado actual de la Normativa: El Código Estructural
Red de Excelencia “HORMIGONNET 2017” Segunda reunión: Girona 9 de Noviembre de 2018 Estado actual de la Normativa: El Código Estructural Antonio Marí Miembro de Hormigonnet Miembro de la CPH ¡Muchas gracias por vuestra atención ! Agradecimiento a Miguel Ángel Bermúdez, Secretario de la Comisión Permanente del Hormigón, quien ha proporcionado gran parte de la información aquí presentada
