Anatomía Radiológica Miembro Superior

Presentación del tema: "Anatomía Radiológica Miembro Superior"— Transcripción de la presentación:

1 Anatomía Radiológica Miembro Superior
Lina María Restrepo E.

2 FIGURA 1 1 2 3 10 9 5 4 8 6 7

3 CINTURA ESCAPULAR ACROMION APÓFISIS CORACOIDEA
FIGURA 1 CINTURA ESCAPULAR ACROMION APÓFISIS CORACOIDEA ARTICULACIÓN ESCAPULO-HUMERAL TUBÉRCULO INFRAGLENOIDEO FOSA SUBESCAPULAR MÚSCULO SUBESCAPULAR CANAL BICIPITAL DEL HÚMERO TROQUÍN O TUBEROSIDAD MENOR TROQUITER O TUBEROSIDAD MAYOR

4 FRACTURA TERCIO MEDIO CLAVÍCULA

5 FRACTURA GLENOIDES DE LA ESCÁPULA

6 FRACTURA CUERPO DE LA ESCÁPULA

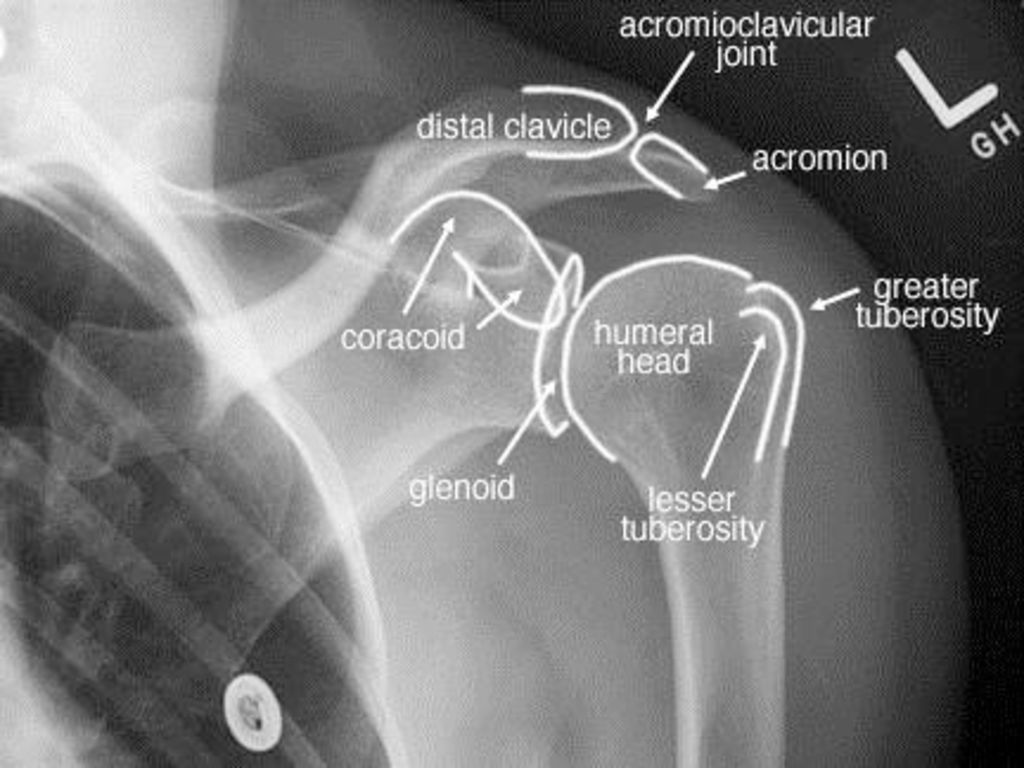

7

8

9

10 1, Clavícula. 2, Acromion. 3, Tuberosidad mayor del húmero ( o troquiter). 4, Tuberosidad menor del húmero (o troquin). 5, Cuello quirúrgico. 6, Húmero. 7, Apófisis coracoides. 8, Escapula. 9, Arco costal. Fleche, Espacio articular glenohumeral.

11 1 Apófisis coracoides. 2 Clavícula. 3 Acromion. 4 Cabeza humeral
1 Apófisis coracoides. 2 Clavícula. 3 Acromion. 4 Cabeza humeral. 5 Húmero. 6 Escápula (Borde axilar)

12 Luxación Anterior de Hombro

13

14 Artrosis de Hombro derecho

15 Tendinitis de Hombro derecho

16 HOMBRO RMN CORONAL 5.DELTOIDES 10.ACROMION 11.CARTILAGO ARTICULAR
12.TENDON DEL SUPRA-ESPINOSO 13.RODETE GLENOIDEO SUPERIOR 14.RODETE GLENOIDEO INFERIOR. 15.LIGAMENTO GLENOHUMERAL 16.TEJIDO GRASO

17 HOMBRO CORTE AXIAL

18 HOMBRO CORTE CORONAL 1.ACROMION 3.TELDOIDES 12.APÓFISIS CORACOIDES
13.CABEZA HUMERAL 14.MÚSCULO SUB.-ESCAPULAR

19

20

21

22

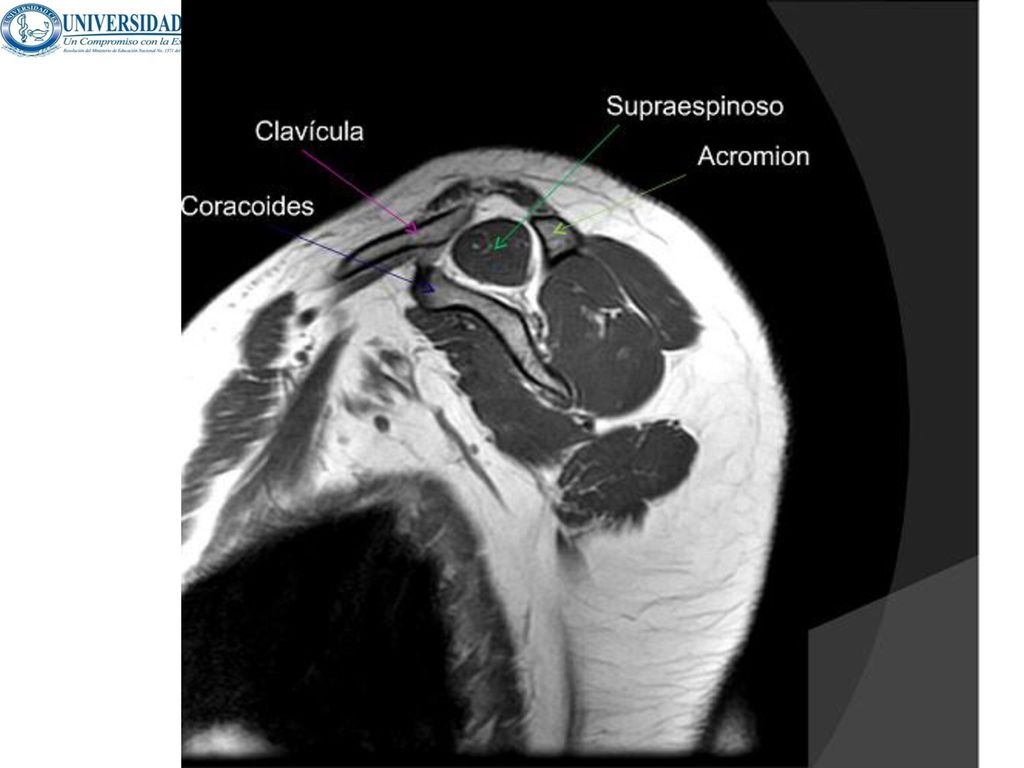

23

24

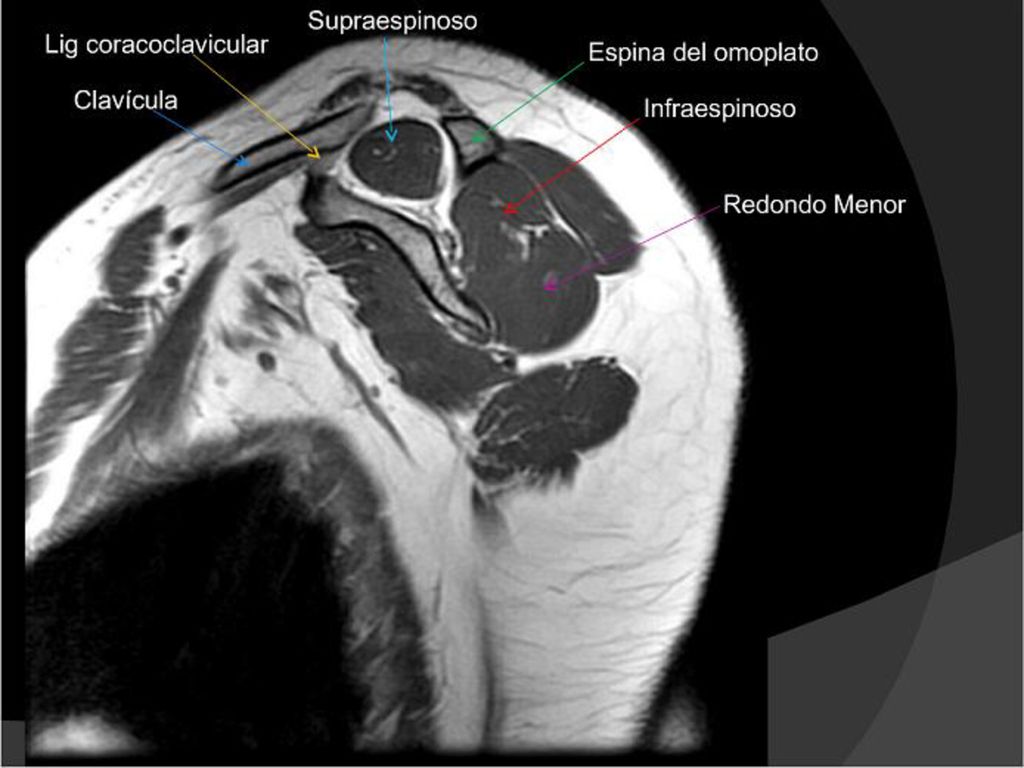

25

26

27 Prótesis de Hombro

28 Necrosis avascular 2° a GC en pte conFascitis Eosinofílica

29 Hombro Derecho

30

31 ANATOMIA RADIOLOGICA DEL HOMBRO FRENTE

32 FIGURA 2 1 5 9 2 6 10 3 7 4 8

33 CINTURA ESCAPULAR ARTICULACIÓN ACROMIO-CLAVICULAR
FIGURA 2 CINTURA ESCAPULAR ARTICULACIÓN ACROMIO-CLAVICULAR TUBEROSIDAD MAYOR HUMERO CABEZA DEL HÚMERO DIÁFISIS DEL HÚMERO METÁFISIS PROXIMAL DEL HÚMERO TRAZO DE FRACTURA DIAFISARIA DEL HÚMERO EPÍFISIS DISTAL DEL HÚMERO CLAVÍCULA APÓFISIS CORACOIDEA

34 Fra. Metafisiaria o cuello anatómico

35

36

37 Fra. Conminuta extraarticular

38 Quiste óseo

39 Se observa compromiso diafisiario y metafisario distal de humero izquierdo, con esclerosis cortical e imágenes osteolíticas. Áreas de secuestro óseo

40 Fra. Abierta por PAF

41 FIGURA 3 3 6 2 4 8 7 5 1 9 10

42 RX CODO OLECRANON TROCLEA HUMERAL CABEZA DEL RADIO
FIGURA 3 RX CODO OLECRANON TROCLEA HUMERAL CABEZA DEL RADIO TUBEROSIDAD BICIPITAL DEL RADIO ULNA EXTREMIDAD DISTAL DEL HUMERO EPICONDILO LATERAL EPITROCLEA O EPICONDILO MEDIAL RADIO

43

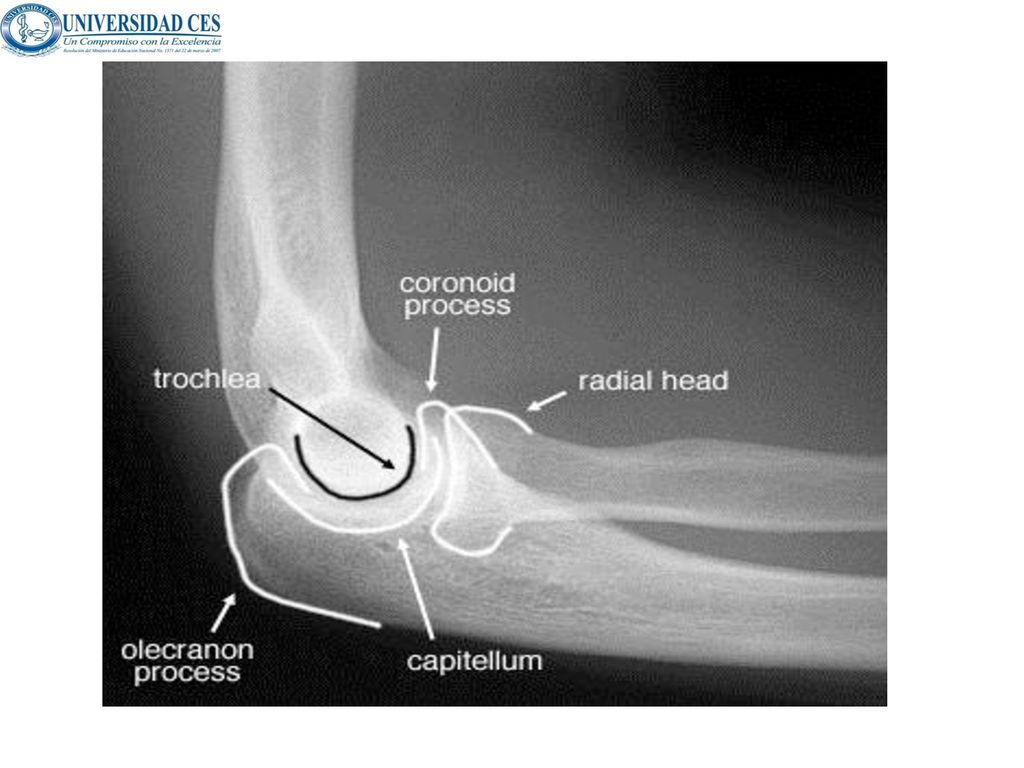

44

45 ANATOMIA RADIOLÓGICA: CODO FRENTE

46

47 Fractura Codo

48 Luxación Codo

49 Artrosis codo

50 CODO CORTE CORONAL RMN 1.LIGAMENTO COLATERAL RADIAL
2.CABEZA DEL RADIO Y LIGAMENTO ANULAR 3.VIENTRE MUSCULAR DEL SUPINADOR 4.LIGAMENTO COLATERAL DEL CUBITO 5.EPICONDILO MEDIAL E INSERCION DEL TENDÓN DEL FLEXOR COMÚN DE LOS DEDOS 6.FOSA CORONOIDES 8.VIENTRE MUSCULAR DEL EXTENSOR DE LOS DEDOS 9.FLEXOR RADIAL DEL CARPO 10.PRONADOR REDONDO

51

52 ANATOMIA RADIOLÓGICA ANTEBRAZO FRENTE Y PERFIL
1 ULNA 2 RADIO 3 HUESOS DEL CARPO 4 METACARPO 5 EPICONDILO LATERAL 6 EPICONDILO MEDIAL 7 ART. HUMERO-ULNAR 8 TUBEROSIDAD RADIO 9 ART. HUMERO-RADIAL 1 TUBEROSIDAD DEL RADIO 2 CUPULA RADIAL 3 APOFISIS CORONOIDE DE LA ULNA 4 ART. HUMERO-ULNAR 5 HUMERO 6 EPITROCLEA Y EPICONDILO LATERAL SUPERPUESTOS 7 OLECRANON 8 RADIO-ULNA SUPERPUESTOS 9 ART. RADIOULNAR CARPEANA

53 Colles

54 Smith                                     <>

55 Monteggia

56 Galeazzi

57 FIGURA 3 4 3 5 1 2 6 9 7 8 10

58 MANO HUESO PISIFORME HUESO ESCAFOIDES HUESO TRAPECIO
FIGURA 3 MANO HUESO PISIFORME HUESO ESCAFOIDES HUESO TRAPECIO TENDON DEL EXTENSOR LARGO DEL PULGAR 5° METACARPIANO TUNEL DE GUYON TENDON DEL FLEXOR PROFUNDO DE LOS DEDOS TENDON DEL MUSCULO FLEXOR RADIAL DEL CARPO TENDON DEL MUSCULO EXTENSOR DE LOS DEDOS

59 Bennet / Rolando                                           <>

60 boxeador

61 Boxeador inexperto

62

63

64
