Detectors de llum i de foscor

Presentación del tema: "Detectors de llum i de foscor"— Transcripción de la presentación:

1 Detectors de llum i de foscor

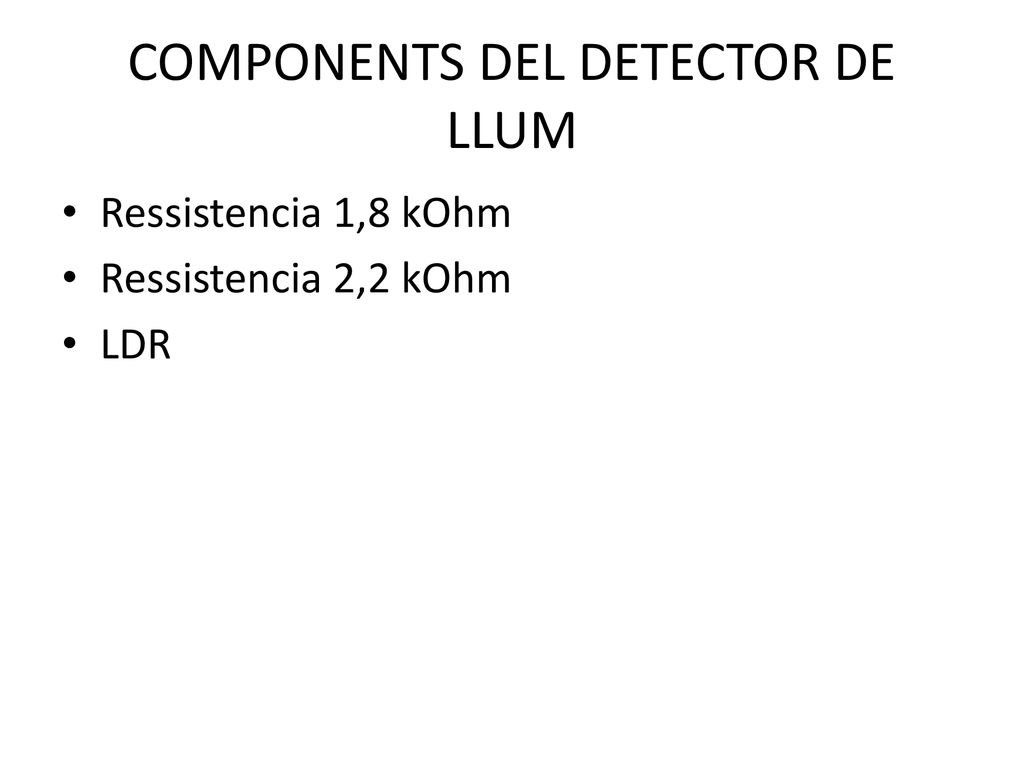

2 COMPONENTS DEL DETECTOR DE LLUM
Ressistencia 1,8 kOhm Ressistencia 2,2 kOhm LDR

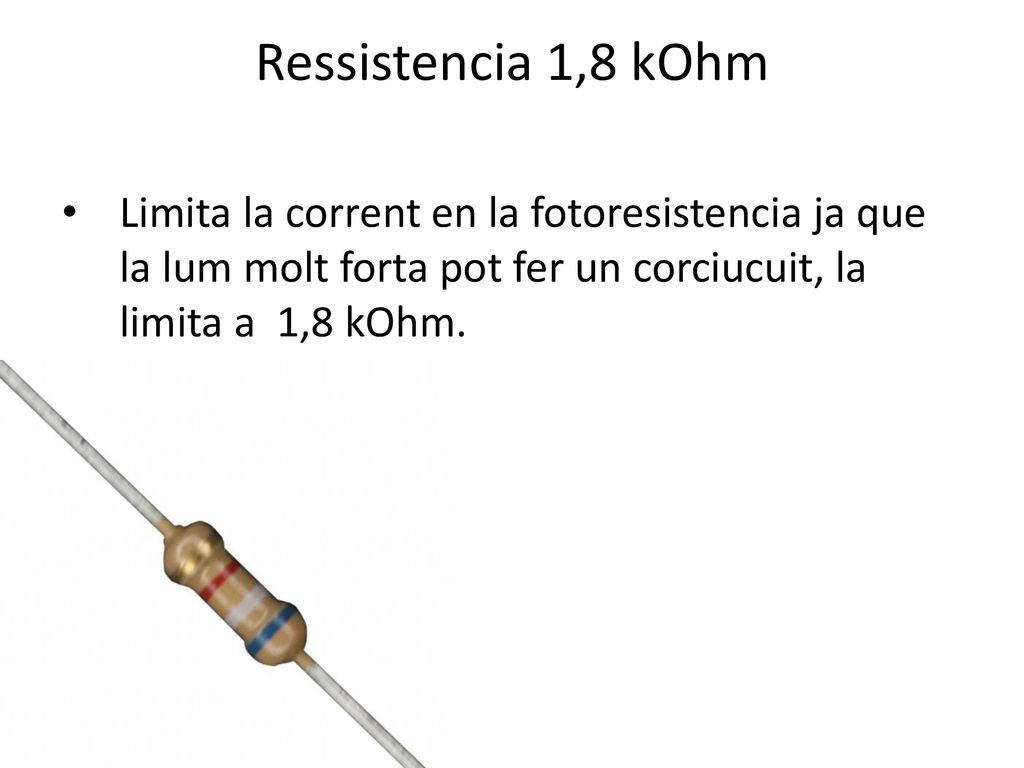

3 Ressistencia 1,8 kOhm Limita la corrent en la fotoresistencia ja que la lum molt forta pot fer un corciucuit, la limita a 1,8 kOhm.

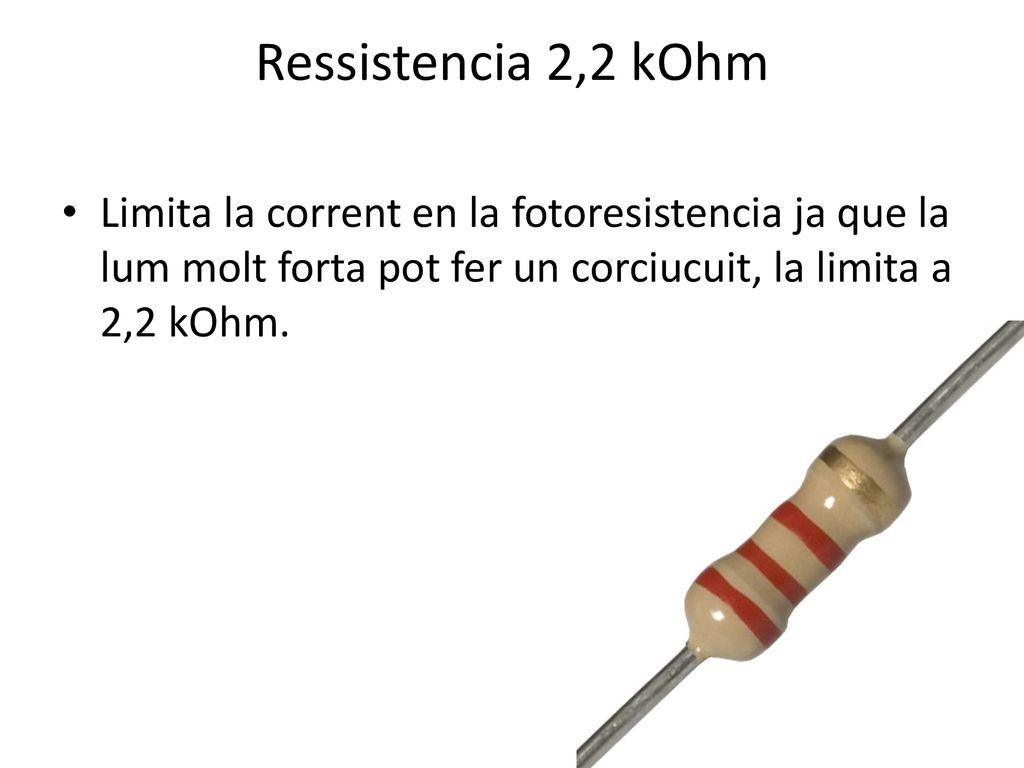

4 Ressistencia 2,2 kOhm Limita la corrent en la fotoresistencia ja que la lum molt forta pot fer un corciucuit, la limita a 2,2 kOhm.

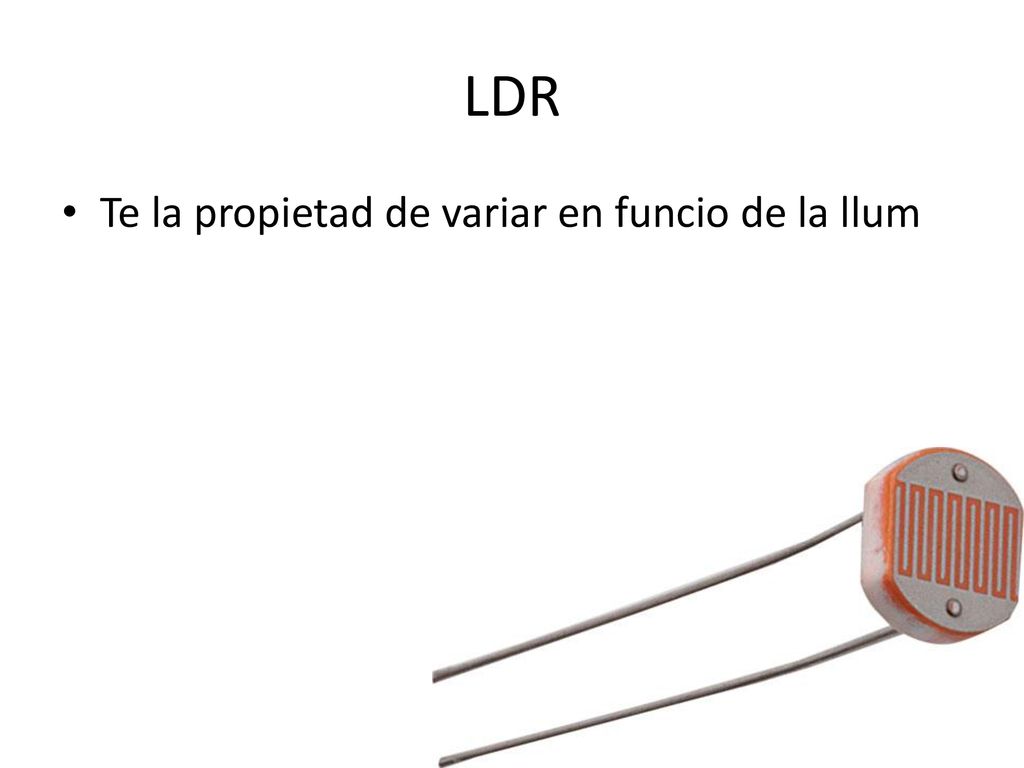

5 LDR Te la propietad de variar en funcio de la llum

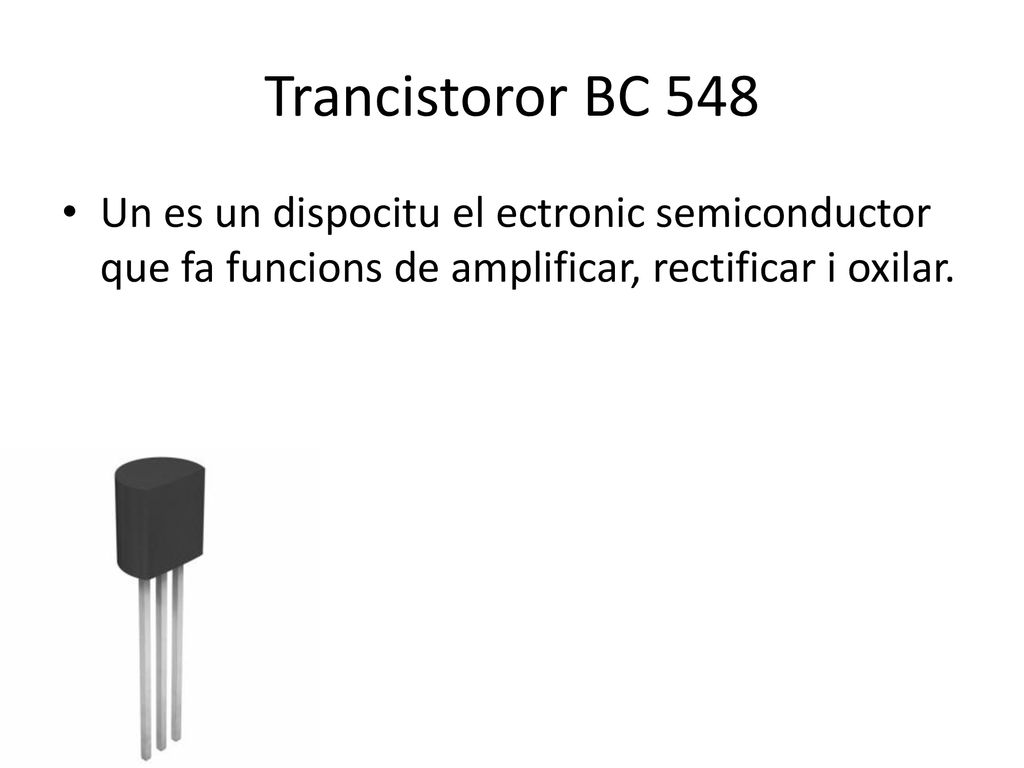

6 Trancistoror BC 548 Un es un dispocitu el ectronic semiconductor que fa funcions de amplificar, rectificar i oxilar.

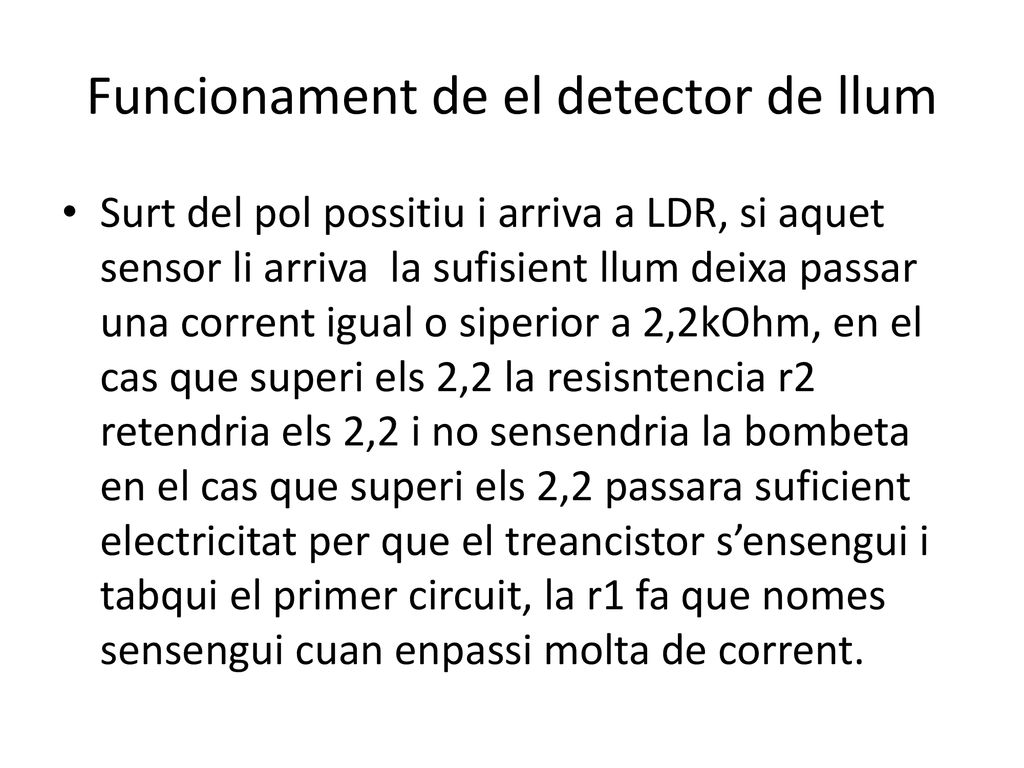

7 Funcionament de el detector de llum
Surt del pol possitiu i arriva a LDR, si aquet sensor li arriva la sufisient llum deixa passar una corrent igual o siperior a 2,2kOhm, en el cas que superi els 2,2 la resisntencia r2 retendria els 2,2 i no sensendria la bombeta en el cas que superi els 2,2 passara suficient electricitat per que el treancistor s’ensengui i tabqui el primer circuit, la r1 fa que nomes sensengui cuan enpassi molta de corrent.

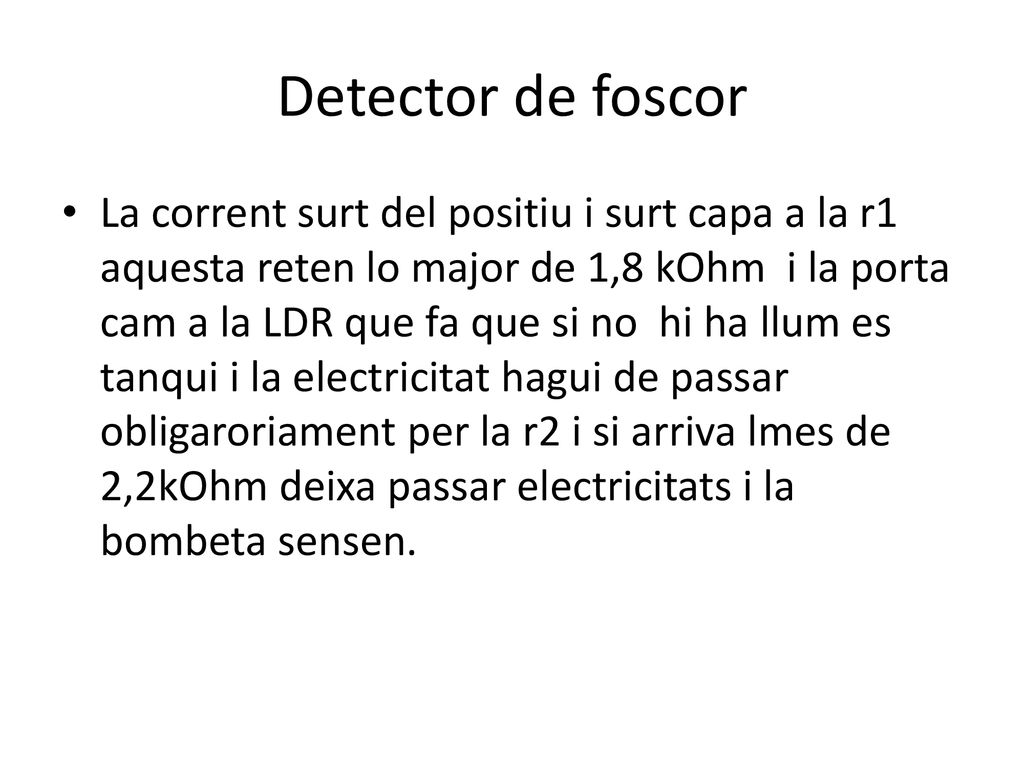

8 Detector de foscor La corrent surt del positiu i surt capa a la r1 aquesta reten lo major de 1,8 kOhm i la porta cam a la LDR que fa que si no hi ha llum es tanqui i la electricitat hagui de passar obligaroriament per la r2 i si arriva lmes de 2,2kOhm deixa passar electricitats i la bombeta sensen.
