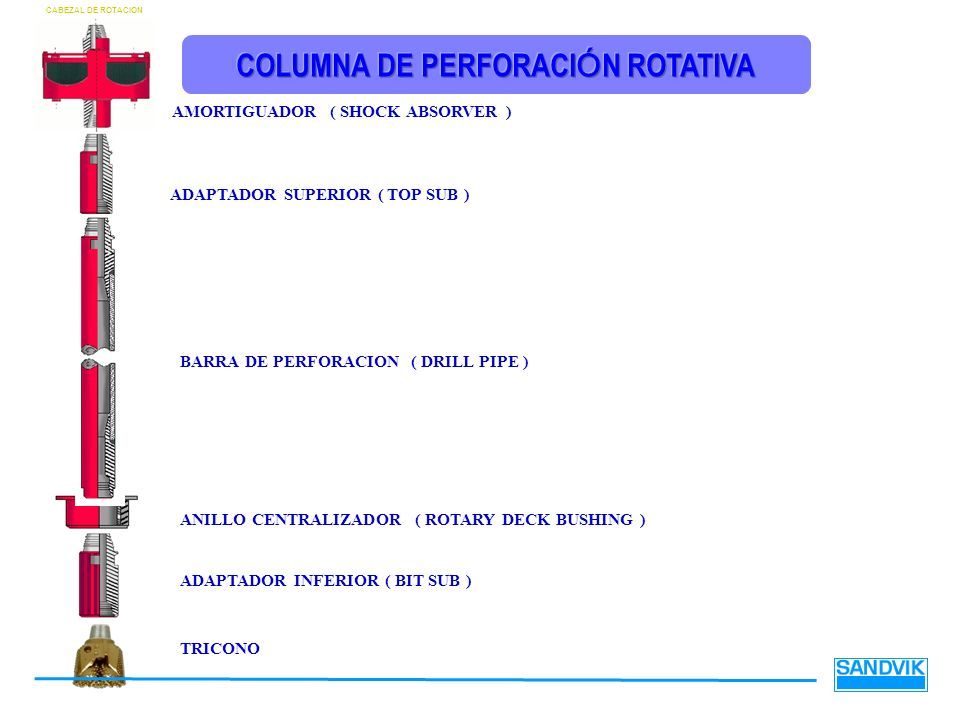

1 CABEZAL DE ROTACION AMORTIGUADOR ( SHOCK ABSORVER ) ADAPTADOR SUPERIOR ( TOP SUB ) BARRA DE PERFORACION ( DRILL PIPE ) ANILLO CENTRALIZADOR ( ROTARY DECK BUSHING ) TRICONO ADAPTADOR INFERIOR ( BIT SUB )

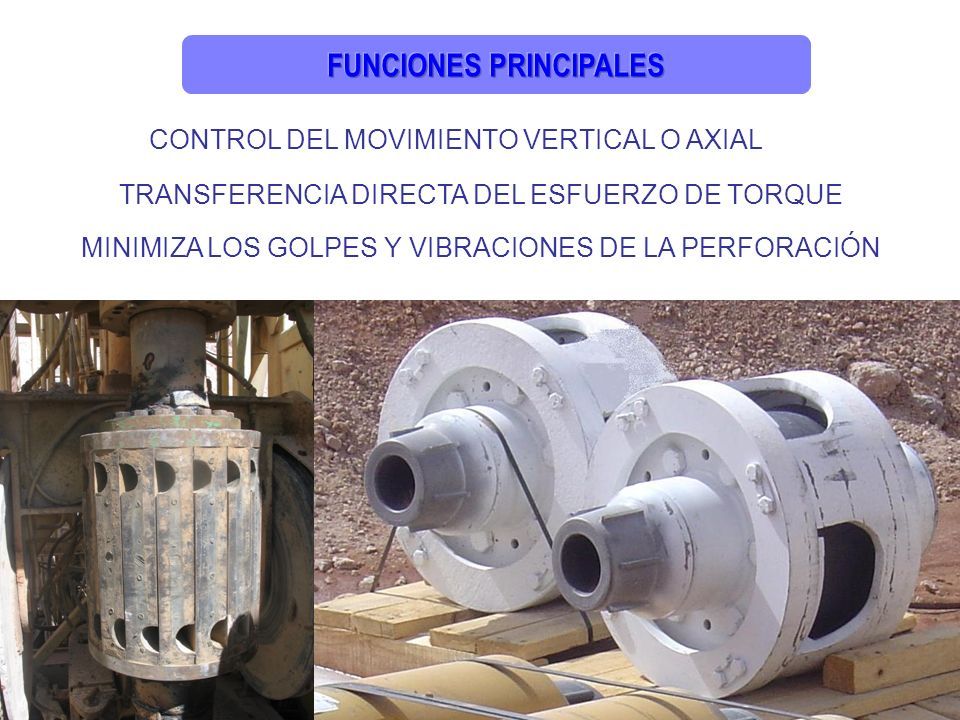

2 CONTROL DEL MOVIMIENTO VERTICAL O AXIAL TRANSFERENCIA DIRECTA DEL ESFUERZO DE TORQUE MINIMIZA LOS GOLPES Y VIBRACIONES DE LA PERFORACIÓN

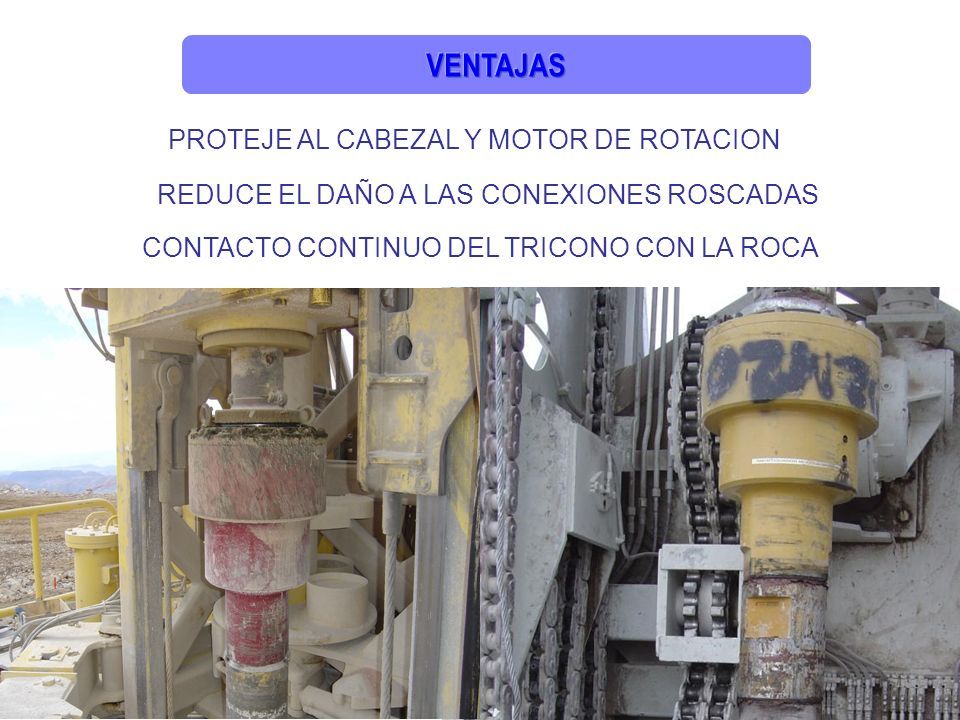

3 PROTEJE AL CABEZAL Y MOTOR DE ROTACION REDUCE EL DAÑO A LAS CONEXIONES ROSCADAS CONTACTO CONTINUO DEL TRICONO CON LA ROCA

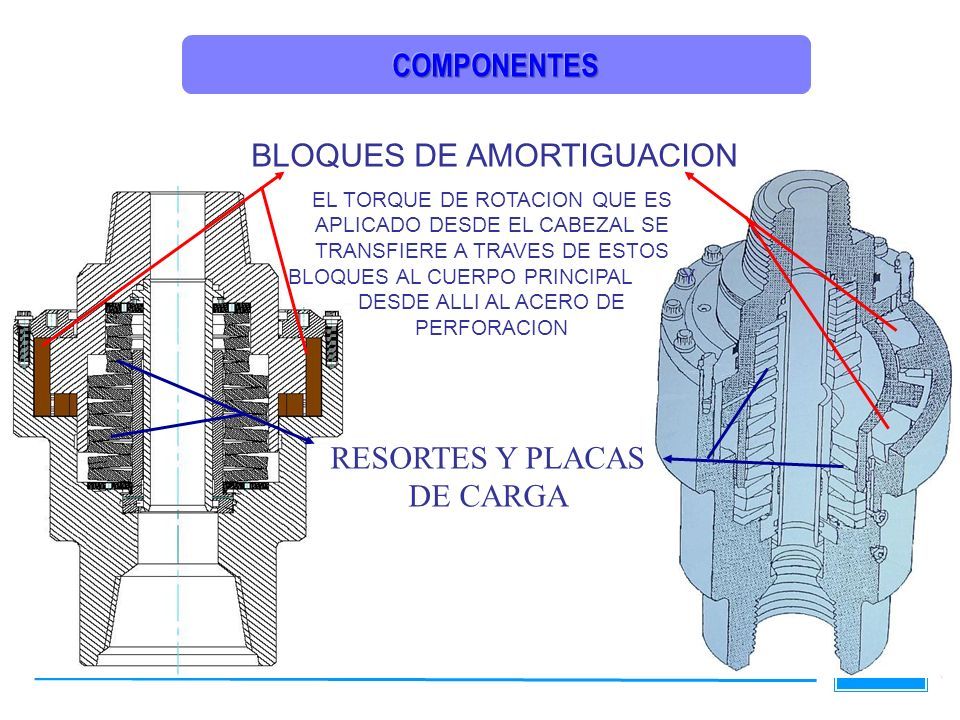

4 BLOQUES DE AMORTIGUACION RESORTES Y PLACAS DE CARGA EL TORQUE DE ROTACION QUE ES APLICADO DESDE EL CABEZAL SE TRANSFIERE A TRAVES DE ESTOS BLOQUES AL CUERPO PRINCIPAL Y DESDE ALLI AL ACERO DE PERFORACION

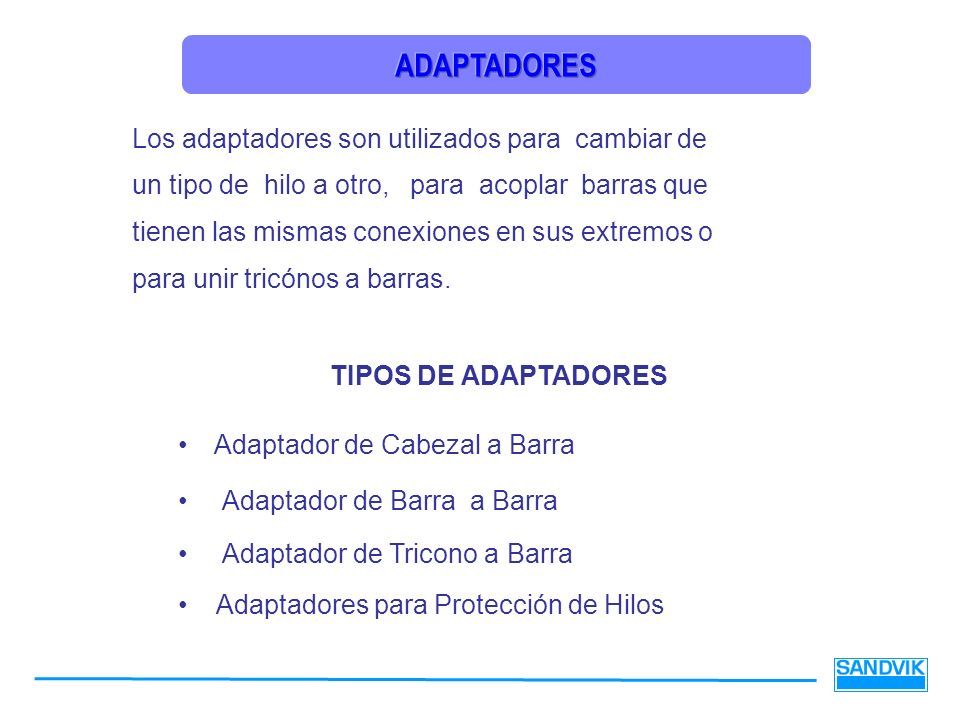

5 Los adaptadores son utilizados para cambiar de un tipo de hilo a otro, para acoplar barras que tienen las mismas conexiones en sus extremos o para unir tricónos a barras. TIPOS DE ADAPTADORES Adaptador de Cabezal a Barra Adaptador de Barra a Barra Adaptador de Tricono a Barra Adaptadores para Protección de Hilos

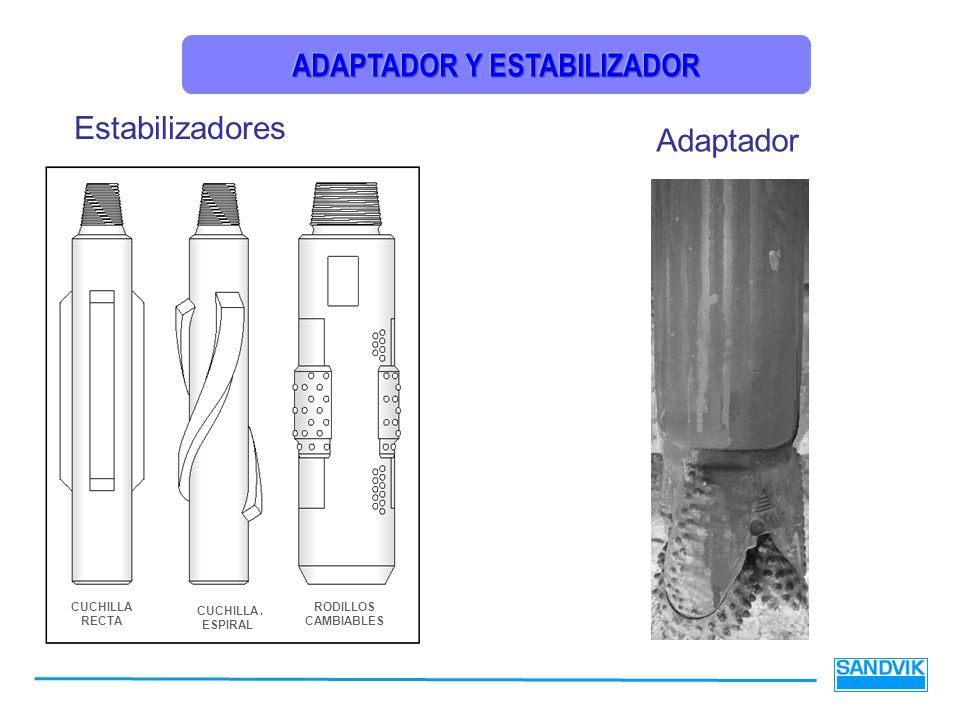

6 CUCHILLA RECTA CUCHILLA ESPIRAL RODILLOS CAMBIABLES Estabilizadores Adaptador

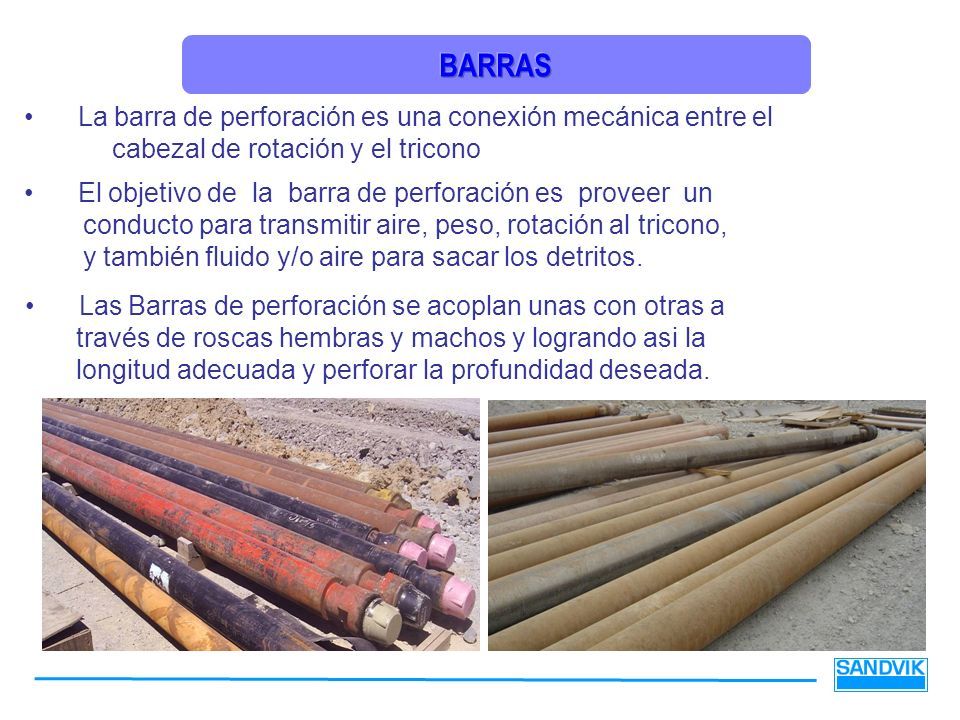

7 El objetivo de la barra de perforación es proveer un conducto para transmitir aire, peso, rotación al tricono, y también fluido y/o aire para sacar los detritos. Las Barras de perforación se acoplan unas con otras a través de roscas hembras y machos y logrando asi la longitud adecuada y perforar la profundidad deseada. La barra de perforación es una conexión mecánica entre el cabezal de rotación y el tricono

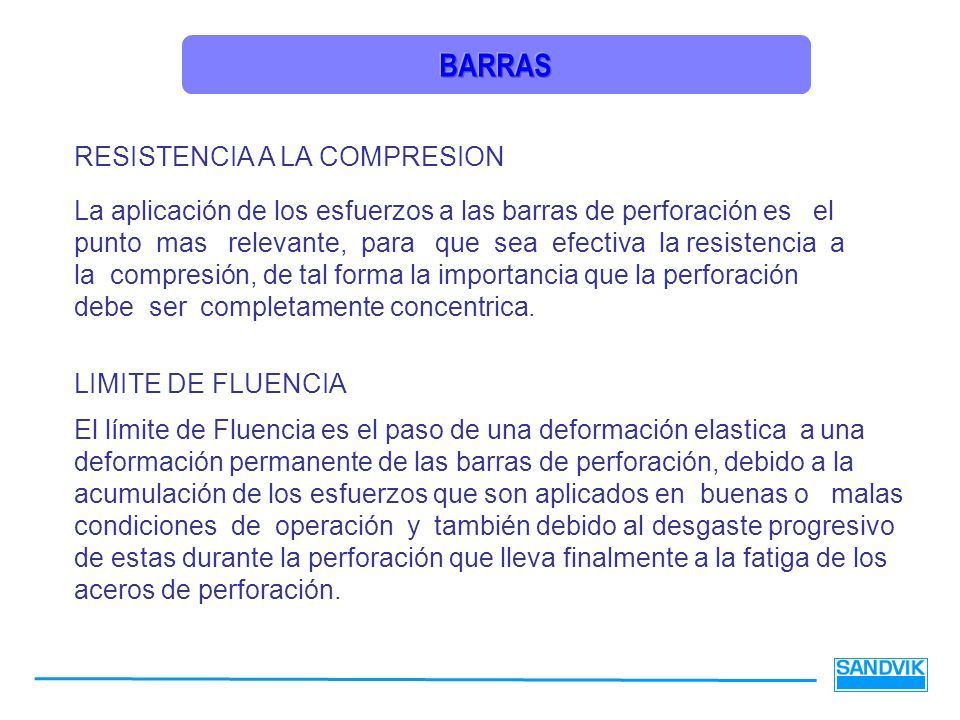

8 La aplicación de los esfuerzos a las barras de perforación es el punto mas relevante, para que sea efectiva la resistencia a la compresión, de tal forma la importancia que la perforación debe ser completamente concentrica. RESISTENCIA A LA COMPRESION LIMITE DE FLUENCIA El límite de Fluencia es el paso de una deformación elastica a una deformación permanente de las barras de perforación, debido a la acumulación de los esfuerzos que son aplicados en buenas o malas condiciones de operación y también debido al desgaste progresivo de estas durante la perforación que lleva finalmente a la fatiga de los aceros de perforación.

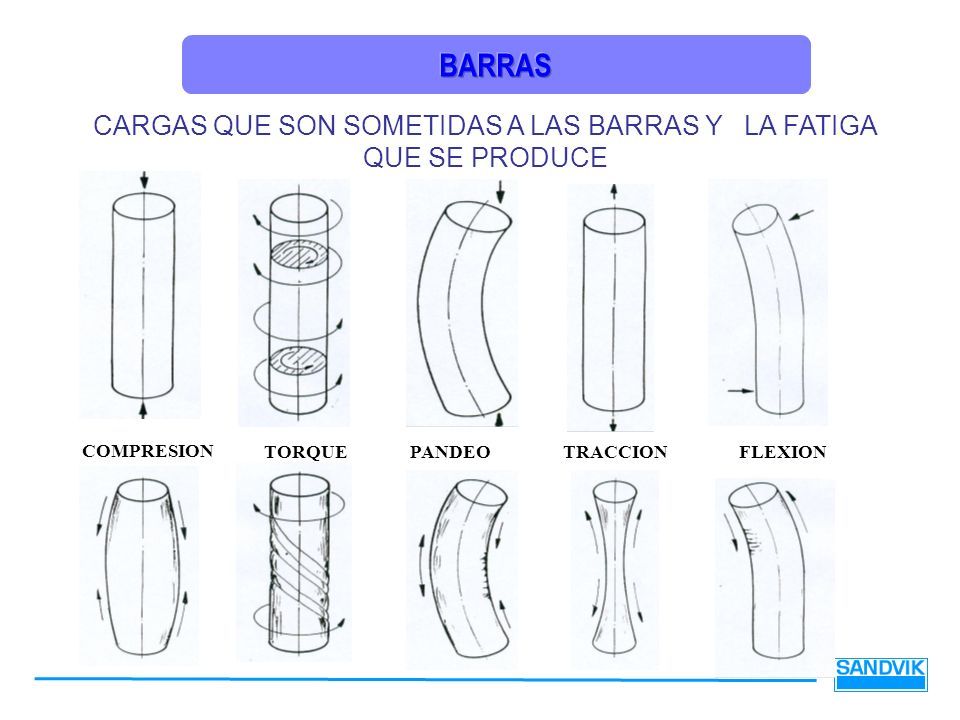

9 CARGAS QUE SON SOMETIDAS A LAS BARRAS Y LA FATIGA QUE SE PRODUCE COMPRESION TORQUEPANDEOTRACCIONFLEXION

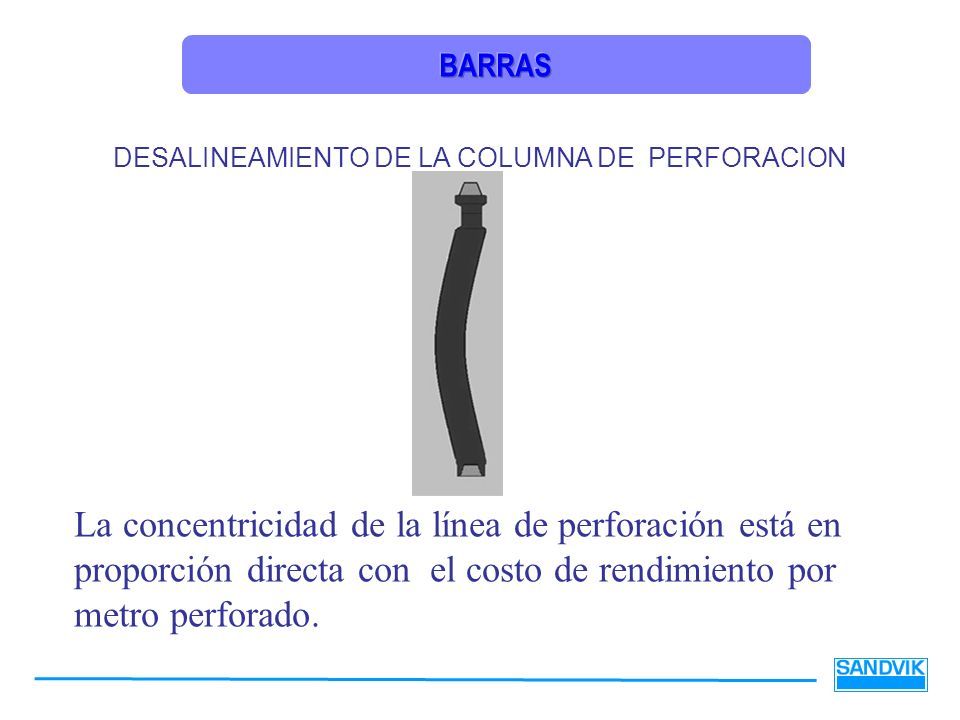

10 DESALINEAMIENTO DE LA COLUMNA DE PERFORACION La concentricidad de la línea de perforación está en proporción directa con el costo de rendimiento por metro perforado.

11 APLICACIÓN DE LAS BARRAS PERFORACION El método standard de perforación ha sido el "paso doble" (Double Pass), endonde se combinan barras de variada longitud con estabilizadores y/o adaptadores para alcanzar cierta profundidad. Este método genera el uso de la conexión macho y hembra lo que se traduce en continuas reparaciones y rupturas por la fatiga de los aceros. La reciente tendencia es la perforación “paso simple” (Single Pass), la cual requiere una pieza de barra en combinación con estabilizadores y/o adaptadores para alcanzar la longitud deseada.

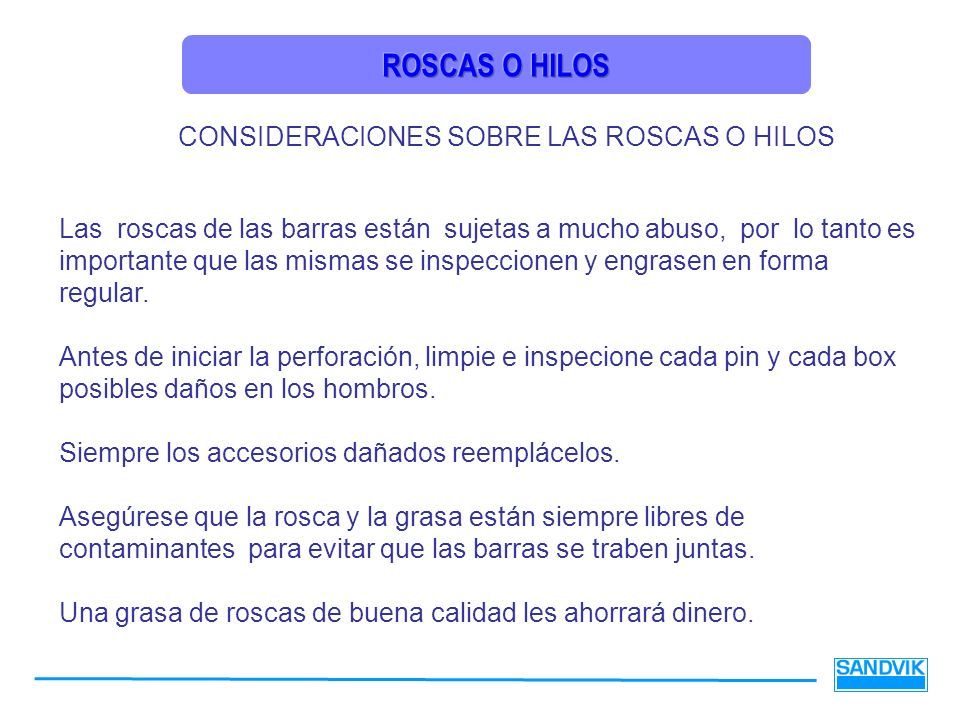

12 CONSIDERACIONES SOBRE LAS ROSCAS O HILOS Las roscas de las barras están sujetas a mucho abuso, por lo tanto es importante que las mismas se inspeccionen y engrasen en forma regular. Antes de iniciar la perforación, limpie e inspecione cada pin y cada box posibles daños en los hombros. Siempre los accesorios dañados reemplácelos. Asegúrese que la rosca y la grasa están siempre libres de contaminantes para evitar que las barras se traben juntas. Una grasa de roscas de buena calidad les ahorrará dinero.

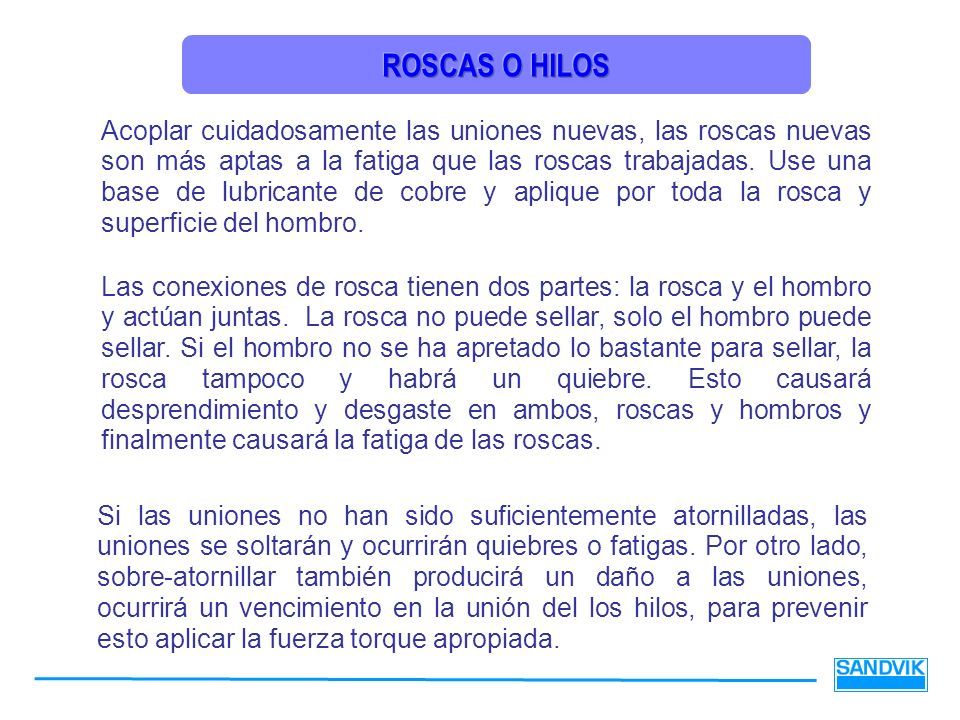

13 Las conexiones de rosca tienen dos partes: la rosca y el hombro y actúan juntas. La rosca no puede sellar, solo el hombro puede sellar. Si el hombro no se ha apretado lo bastante para sellar, la rosca tampoco y habrá un quiebre. Esto causará desprendimiento y desgaste en ambos, roscas y hombros y finalmente causará la fatiga de las roscas. Acoplar cuidadosamente las uniones nuevas, las roscas nuevas son más aptas a la fatiga que las roscas trabajadas. Use una base de lubricante de cobre y aplique por toda la rosca y superficie del hombro. Si las uniones no han sido suficientemente atornilladas, las uniones se soltarán y ocurrirán quiebres o fatigas. Por otro lado, sobre-atornillar también producirá un daño a las uniones, ocurrirá un vencimiento en la unión del los hilos, para prevenir esto aplicar la fuerza torque apropiada.

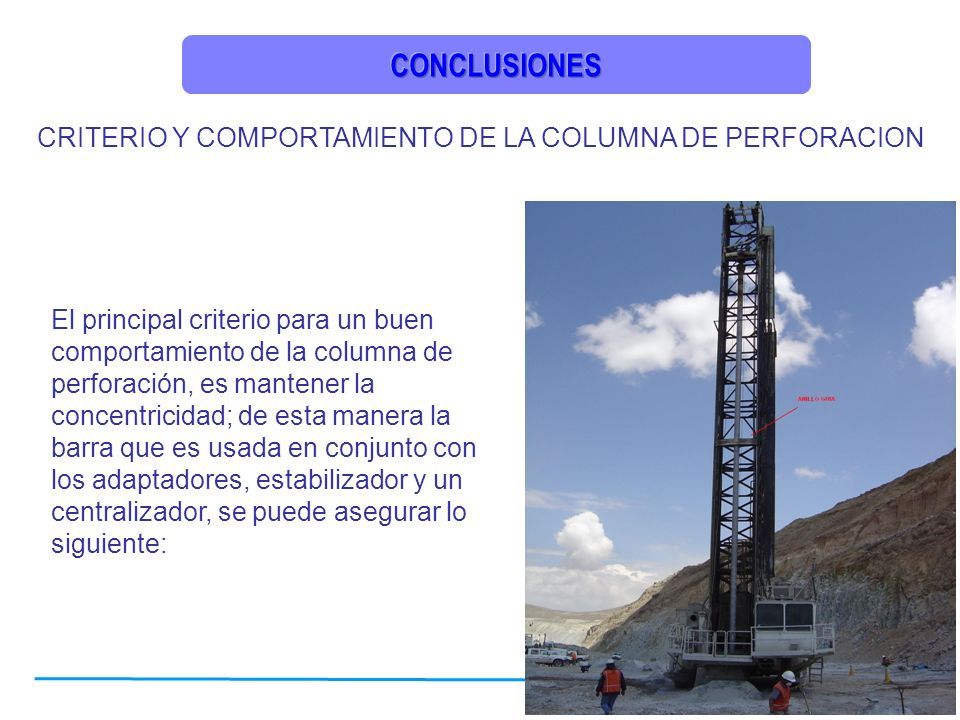

14 CRITERIO Y COMPORTAMIENTO DE LA COLUMNA DE PERFORACION El principal criterio para un buen comportamiento de la columna de perforación, es mantener la concentricidad; de esta manera la barra que es usada en conjunto con los adaptadores, estabilizador y un centralizador, se puede asegurar lo siguiente:

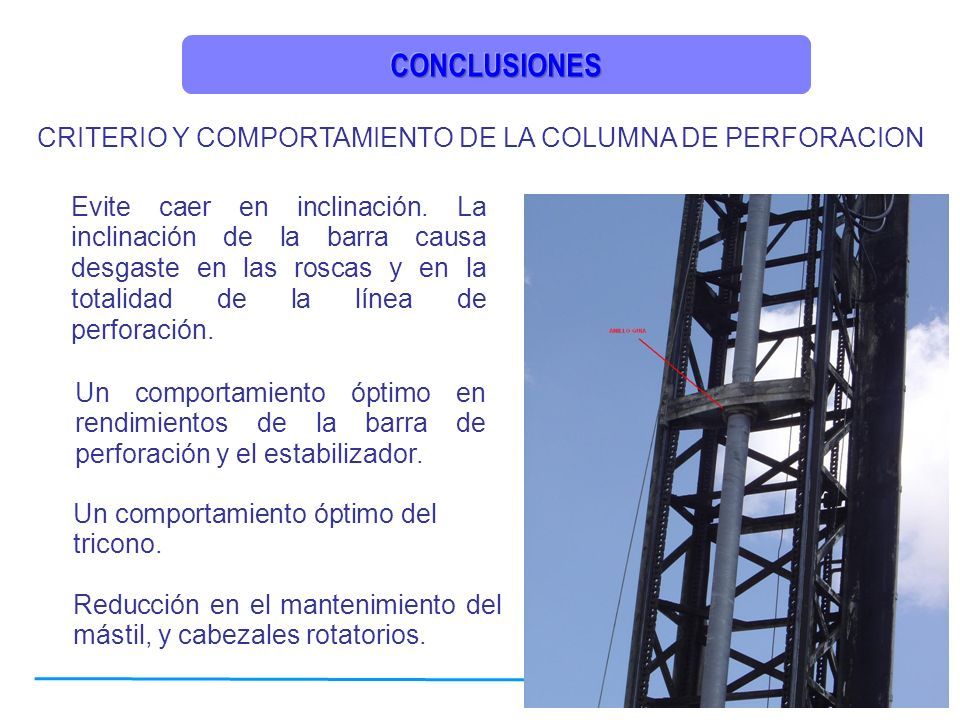

15 Evite caer en inclinación. La inclinación de la barra causa desgaste en las roscas y en la totalidad de la línea de perforación. Un comportamiento óptimo en rendimientos de la barra de perforación y el estabilizador. Un comportamiento óptimo del tricono. Reducción en el mantenimiento del mástil, y cabezales rotatorios. CRITERIO Y COMPORTAMIENTO DE LA COLUMNA DE PERFORACION

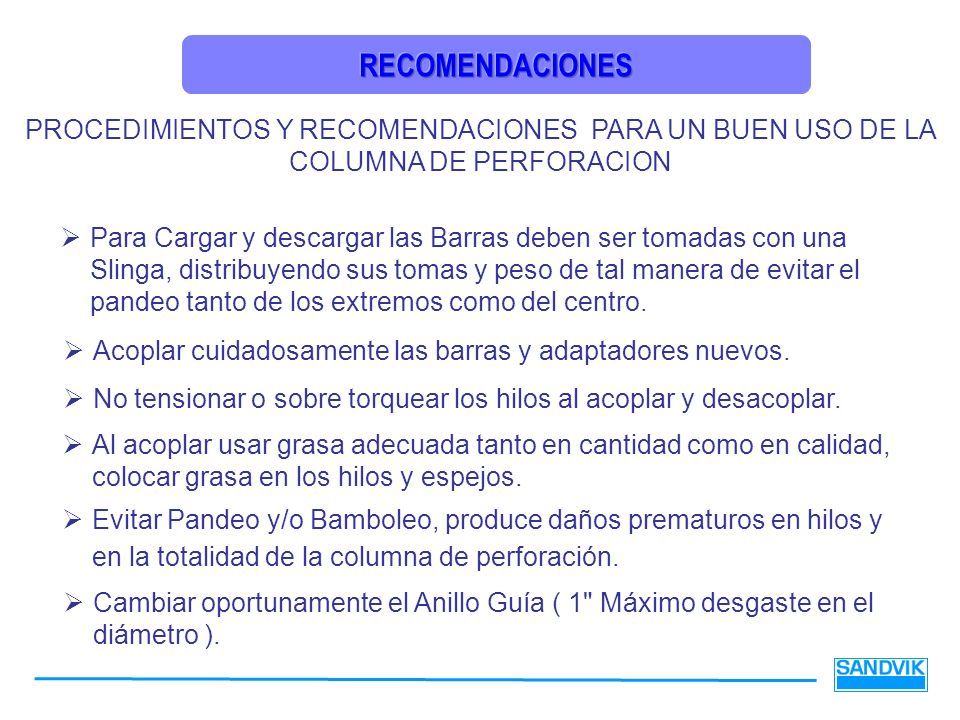

16  Para Cargar y descargar las Barras deben ser tomadas con una Slinga, distribuyendo sus tomas y peso de tal manera de evitar el pandeo tanto de los extremos como del centro.  Acoplar cuidadosamente las barras y adaptadores nuevos.  No tensionar o sobre torquear los hilos al acoplar y desacoplar.  Al acoplar usar grasa adecuada tanto en cantidad como en calidad, colocar grasa en los hilos y espejos.  Evitar Pandeo y/o Bamboleo, produce daños prematuros en hilos y en la totalidad de la columna de perforación. PROCEDIMIENTOS Y RECOMENDACIONES PARA UN BUEN USO DE LA COLUMNA DE PERFORACION  Cambiar oportunamente el Anillo Guía ( 1" Máximo desgaste en el diámetro ).

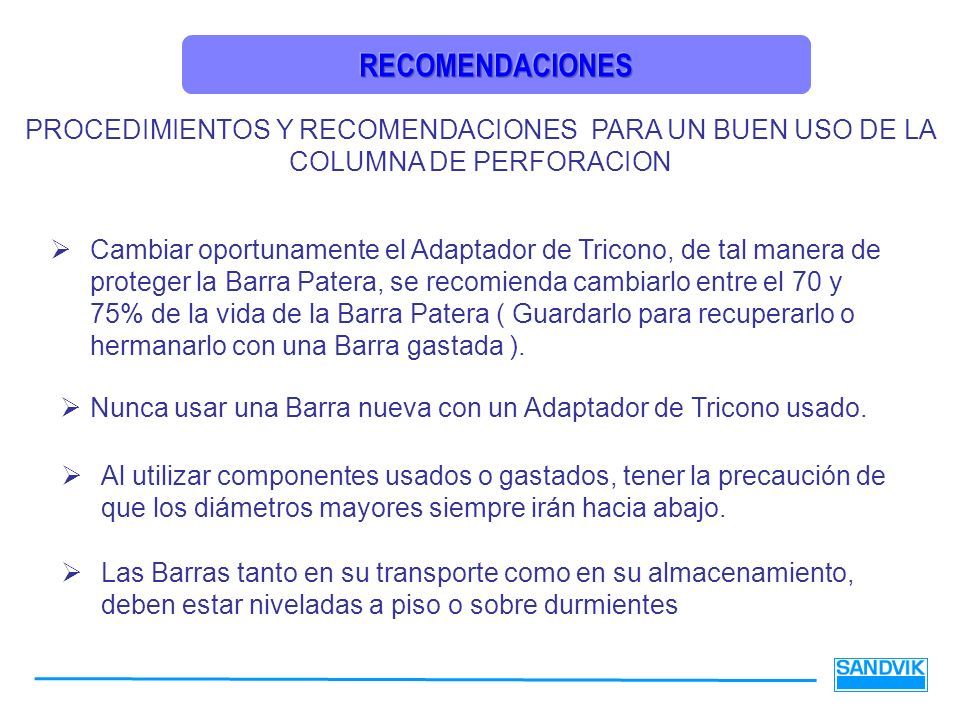

17  Cambiar oportunamente el Adaptador de Tricono, de tal manera de proteger la Barra Patera, se recomienda cambiarlo entre el 70 y 75% de la vida de la Barra Patera ( Guardarlo para recuperarlo o hermanarlo con una Barra gastada ).  Nunca usar una Barra nueva con un Adaptador de Tricono usado.  Al utilizar componentes usados o gastados, tener la precaución de que los diámetros mayores siempre irán hacia abajo.  Las Barras tanto en su transporte como en su almacenamiento, deben estar niveladas a piso o sobre durmientes PROCEDIMIENTOS Y RECOMENDACIONES PARA UN BUEN USO DE LA COLUMNA DE PERFORACION

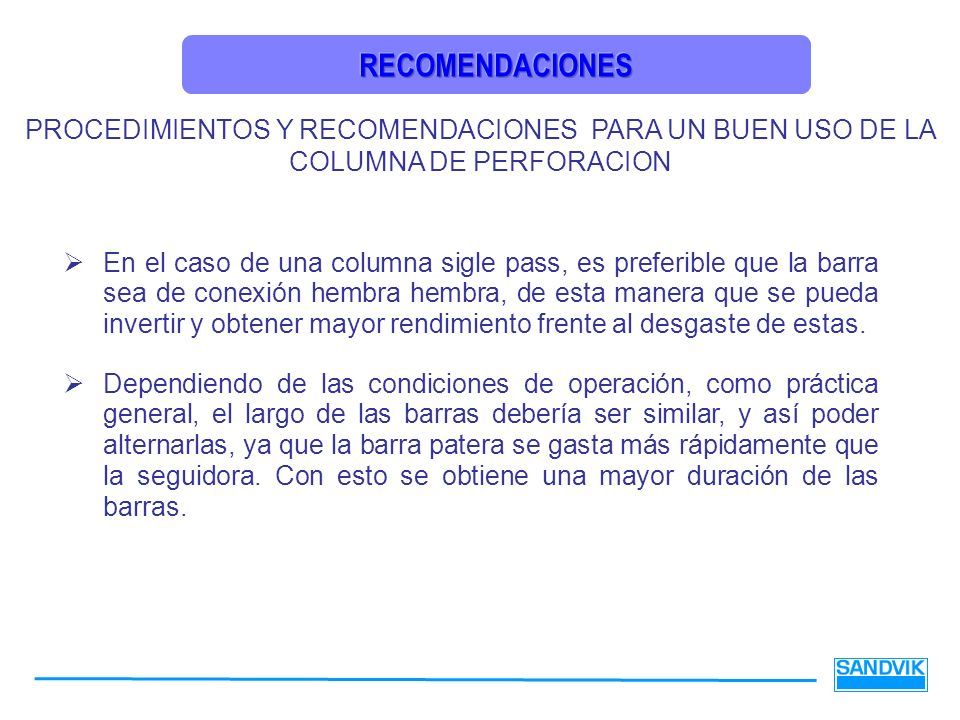

18  En el caso de una columna sigle pass, es preferible que la barra sea de conexión hembra hembra, de esta manera que se pueda invertir y obtener mayor rendimiento frente al desgaste de estas.  Dependiendo de las condiciones de operación, como práctica general, el largo de las barras debería ser similar, y así poder alternarlas, ya que la barra patera se gasta más rápidamente que la seguidora. Con esto se obtiene una mayor duración de las barras.
