REGLAMENTO 301/2000 ESTRUCTURA DEL REGLAMENTO

Presentación del tema: "REGLAMENTO 301/2000 ESTRUCTURA DEL REGLAMENTO"— Transcripción de la presentación:

1

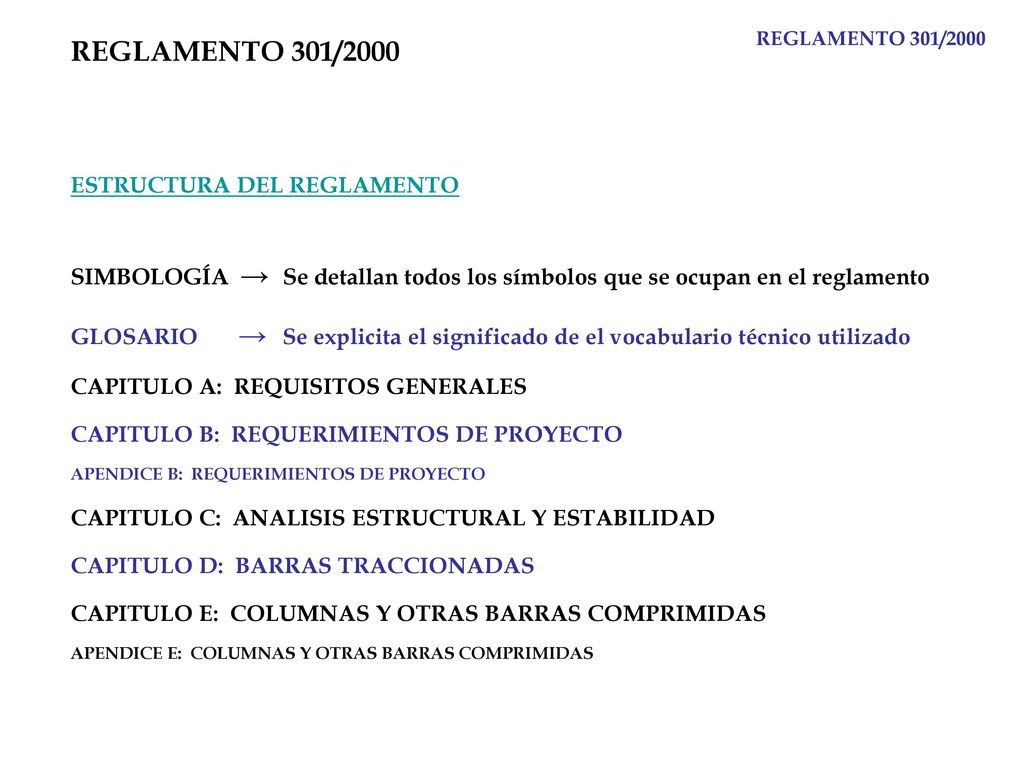

2 REGLAMENTO 301/2000 ESTRUCTURA DEL REGLAMENTO
SIMBOLOGÍA → Se detallan todos los símbolos que se ocupan en el reglamento GLOSARIO → Se explicita el significado de el vocabulario técnico utilizado CAPITULO A: REQUISITOS GENERALES CAPITULO B: REQUERIMIENTOS DE PROYECTO APENDICE B: REQUERIMIENTOS DE PROYECTO CAPITULO C: ANALISIS ESTRUCTURAL Y ESTABILIDAD CAPITULO D: BARRAS TRACCIONADAS CAPITULO E: COLUMNAS Y OTRAS BARRAS COMPRIMIDAS APENDICE E: COLUMNAS Y OTRAS BARRAS COMPRIMIDAS

3 ESTRUCTURA DEL REGLAMENTO
CAPITULO F: VIGAS Y OTRAS BARRAS EN FLEXIÓN APENDICE F: VIGAS Y OTRAS BARRAS EN FLEXIÓN CAPITULO G: VIGAS ARMADAS DE ALMA ESBELTA APENDICE G: VIGAS ARMADAS DE ALMA ESBELTA CAPITULO H: BARRAS SOMETIDAS A SOLICITACIONES COMBINADAS Y TORSIÓN APENDICE H: BARRAS SOMETIDAS A SOLICITACIONES COMBINADAS Y TORSIÓN CAPITULO J: UNIONES, JUNTAS Y MEDIOS DE UNION APENDICE J: UNIONES, JUNTAS Y MEDIOS DE UNION CAPITULO K: FUERZAS CONCENTRADAS, ACUMULACION DE AGUA Y FATIGA APENDICE K: FUERZAS CONCENTRADAS, ACUMULACION DE AGUA Y FATIGA CAPITULO L: PROYECTO PARA CONDICIONES DE SERVICIO APENDICE L: PROYECTO PARA CONDICIONES DE SERVICIO CAPITULO M: FABRICACIÓN, MONTAJE Y CONTROL DE CALIDAD

4 ESTRUCTURA DEL REGLAMENTO
CAPITULO A: REQUISITOS GENERALES A.1.- INTRODUCCIÓN A.2.- LIMITES DE APLICACIÓN A Campo de validez A Tipología estructural A.3- MATERIALES A Acero estructural A Bulones, tuercas y arandelas A Bulones de anclaje y barras roscadas A Metal de aporte y fundente de soldadura A Propiedades generales del acero

5 ESTRUCTURA DEL REGLAMENTO
A.4- ACCIONES Y COMBINACIONES DE ACCIONES A Acciones A Combinación d acciones para los estados límites últimos A Combinación de acciones para los estados limites de servicio A.5.- BASES DE PROYECTO A Resistencia requerida A.5.2- Estados límites. Condición de proyecto A Dimensionamiento para estados límites últimos A Dimensionamiento para estados límites de servicio

6 ESTRUCTURA DEL REGLAMENTO
A.6- REGLAMENTOS Y ESPECIFICACIONES DE REFERENCIA A.7.- DOCUMENTACIÓN DE PROYECTO Y DOCUMENTACIÓN CONFORME A OBRA A Documentación de proyecto (1) Planos (2) Memoria de cálculo (3) Especificaciones A.7.2- Documentación conforme a obra

7 ESTRUCTURA DEL REGLAMENTO
CAPITULO B: REQUERIMIENTOS DE PROYECTO B.1.- AREA BRUTA B.2.- AREA NETA B.3.- AREA NETA EFECTIVA PARA BARRAS TRACCIONADAS B.4.- ESTABILIDAD B.5.- PANDEO LOCAL B.6.- RESTRICCIONES AL GIRO DE LOS APOYOS B.7.- ESBELTECES LIMITES B.8.- ELEMENTOS SIMPLEMENTE APOYADOS B.9.- EMPOTRAMIENTOS B.10.- DIMENSIONAMIENTO DE VIGAS Y VIGAS ARMADAS DE ALMA ESBELTA APENDICE B: REQUERIMIENTOS DE PROYECTO A-B.5- PANDEO LOCAL A-B Clasificación de las secciones de acero A-B Secciones con elementos esbeltos comprimidos

8 ESTRUCTURA DEL REGLAMENTO
CAPITULO C: ANALISIS ESTRUCTURAL Y ESTABILIDAD C.1.- ANALISIS GLOBAL C Métodos de análisis C Análisis global elástico C Análisis global plástico C Efecto de las deformaciones C.2.- ESTABILIDAD DELA ESTRUCTURA C Pórticos arriostrados C Pórticos no arriostrados C Estructuras trianguladas
