1 Compresión, Tracción y Flexo- tracción
Integrantes: Sergio Cayul Ignacio Rivera Jean Paul Soto Marilin Soto

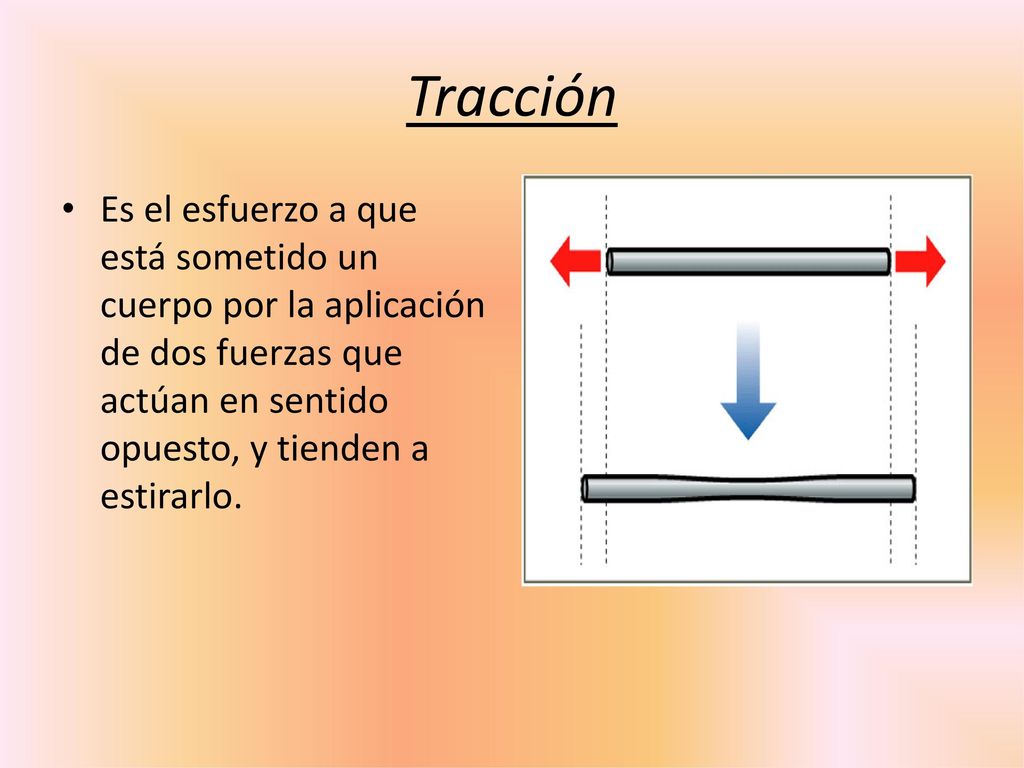

2 Tracción Es el esfuerzo a que está sometido un cuerpo por la aplicación de dos fuerzas que actúan en sentido opuesto, y tienden a estirarlo.

3 Compresión Al aplicar dos fuerzas perpendiculares a la superficie, en la misma dirección y sentido contrario hacia adentro, el cuerpo tiende a comprimirse.

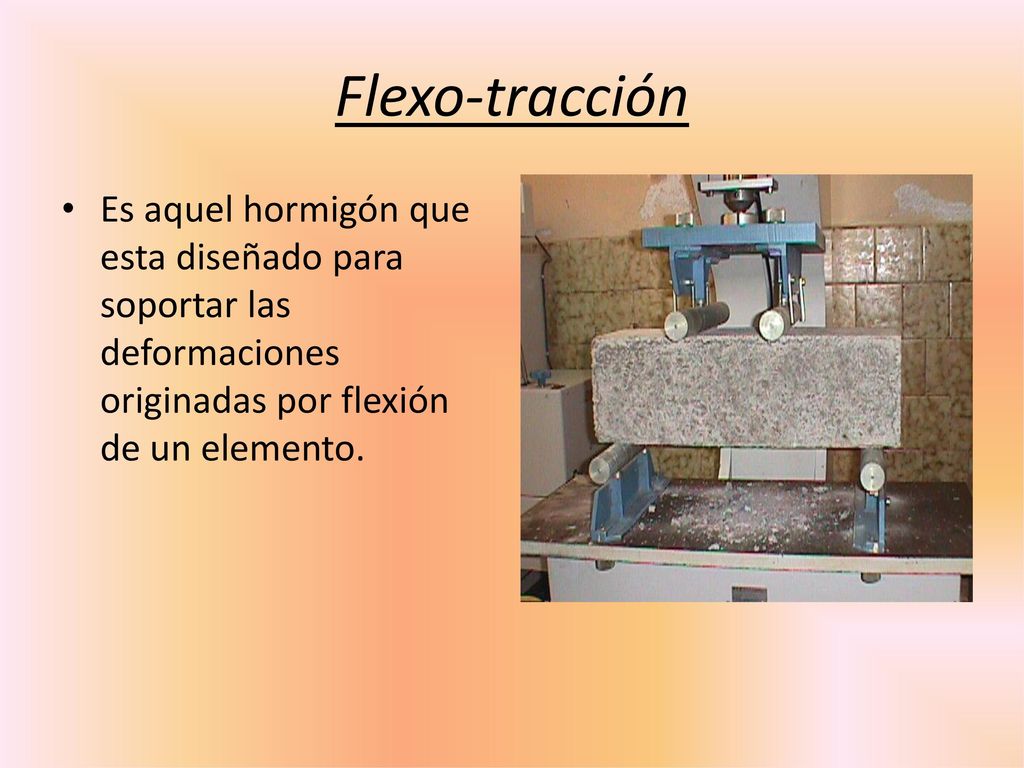

4 Flexo-tracción Es aquel hormigón que esta diseñado para soportar las deformaciones originadas por flexión de un elemento.

5 Tracción cualidades que definen comportamiento ante la tracción. Algunas de ellas son: elasticidad (módulo de elasticidad) plasticidad ductilidad fragilidad

6 Catalogados los materiales, puede decirse que los de características pétreas, bien sean naturales, o artificiales como el hormigón, se comportan mal frente a esfuerzos de tracción, hasta el punto que la resistencia que poseen no se suele considerar en el cálculo de estructuras. Por el contrario, las barras de acero soportan bien grandes esfuerzos a tracción y se considera uno de los materiales idóneos para ello. El acero en barras corrugadas se emplean en conjunción con el hormigón para evitar su fisuración, aportando resistencia a tracción, dando lugar al hormigón armado

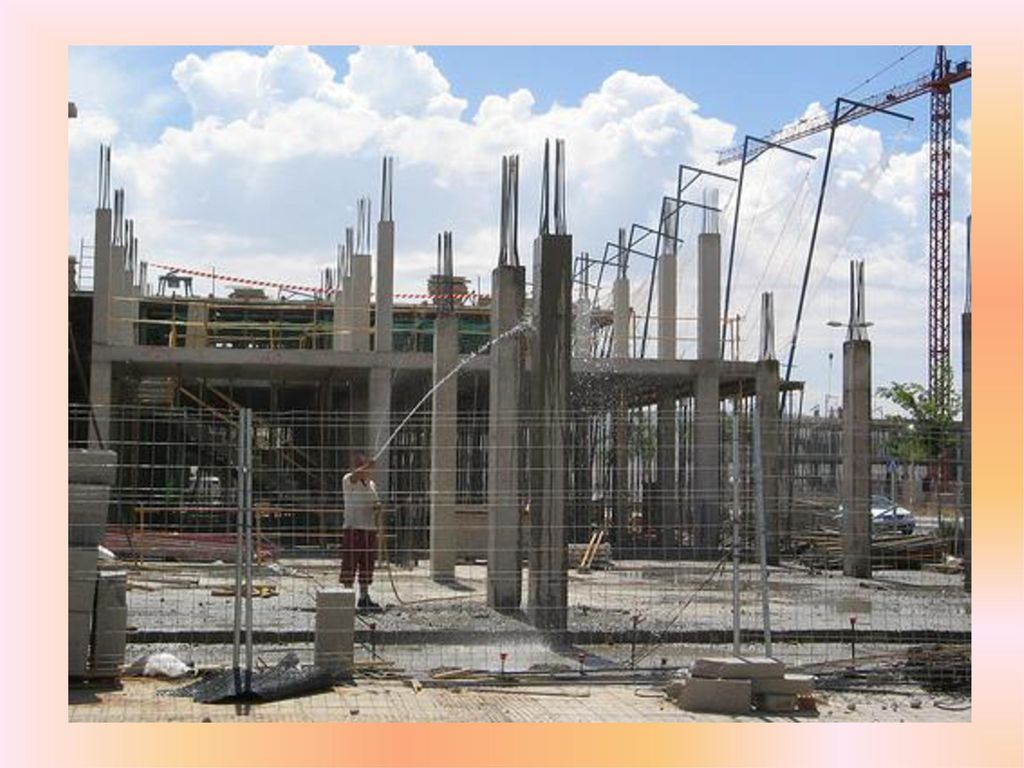

7

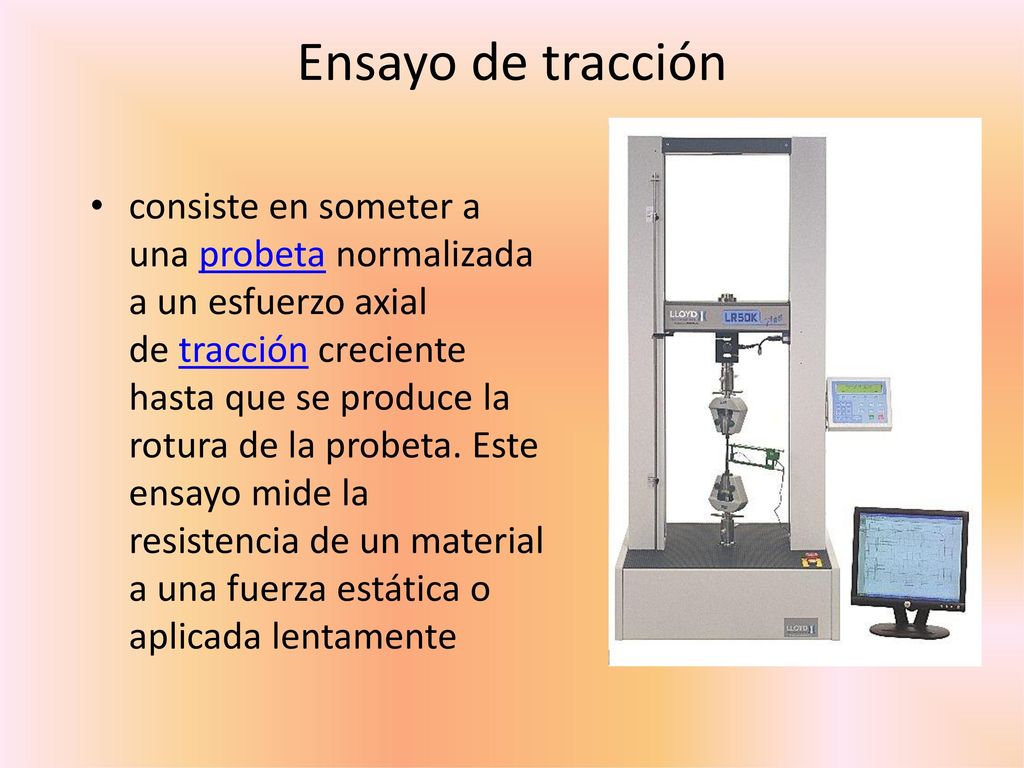

8 Ensayo de tracción consiste en someter a una probeta normalizada a un esfuerzo axial de tracción creciente hasta que se produce la rotura de la probeta. Este ensayo mide la resistencia de un material a una fuerza estática o aplicada lentamente

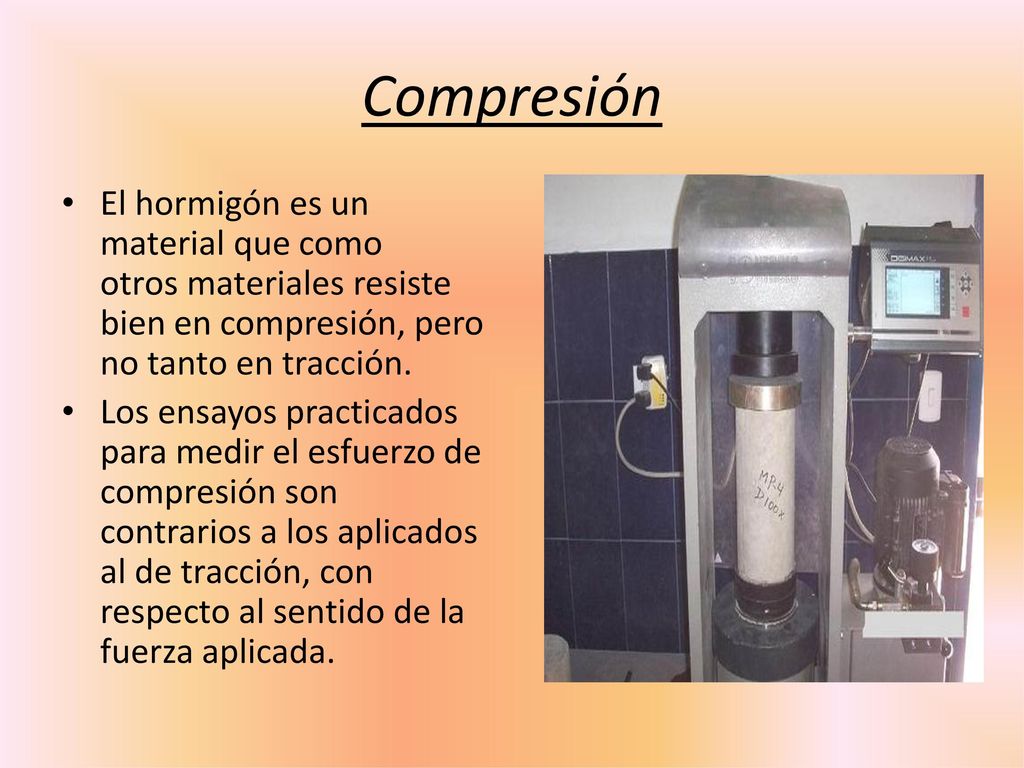

9 Compresión El hormigón es un material que como otros materiales resiste bien en compresión, pero no tanto en tracción. Los ensayos practicados para medir el esfuerzo de compresión son contrarios a los aplicados al de tracción, con respecto al sentido de la fuerza aplicada.

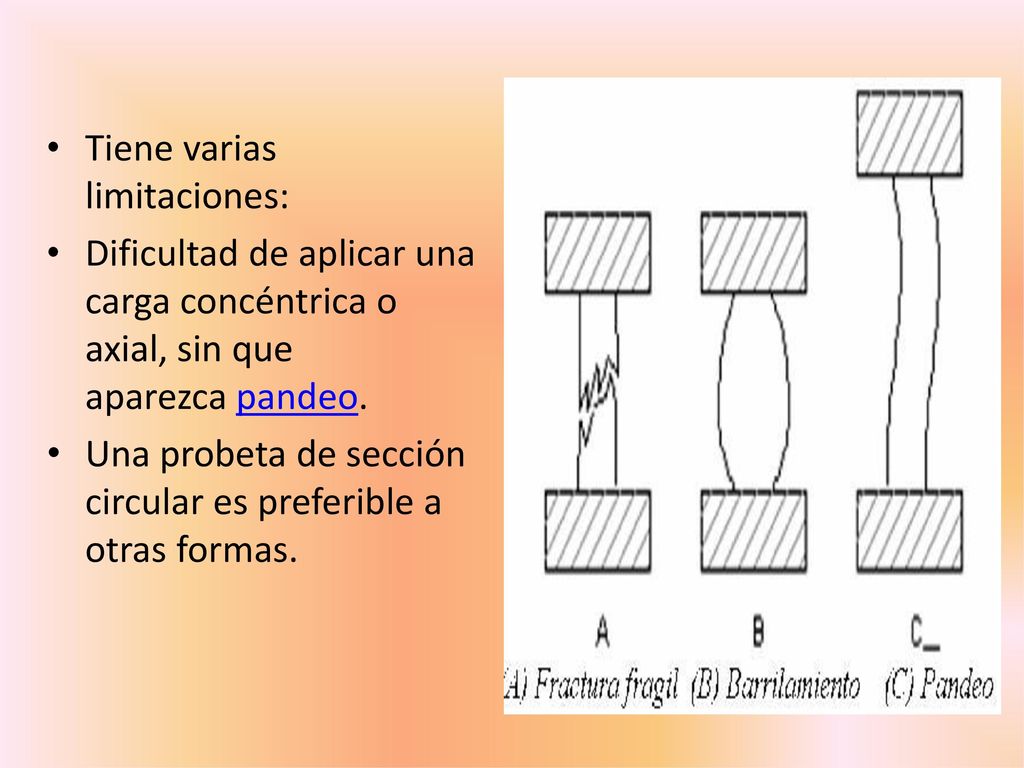

10 Tiene varias limitaciones:
Dificultad de aplicar una carga concéntrica o axial, sin que aparezca pandeo. Una probeta de sección circular es preferible a otras formas.

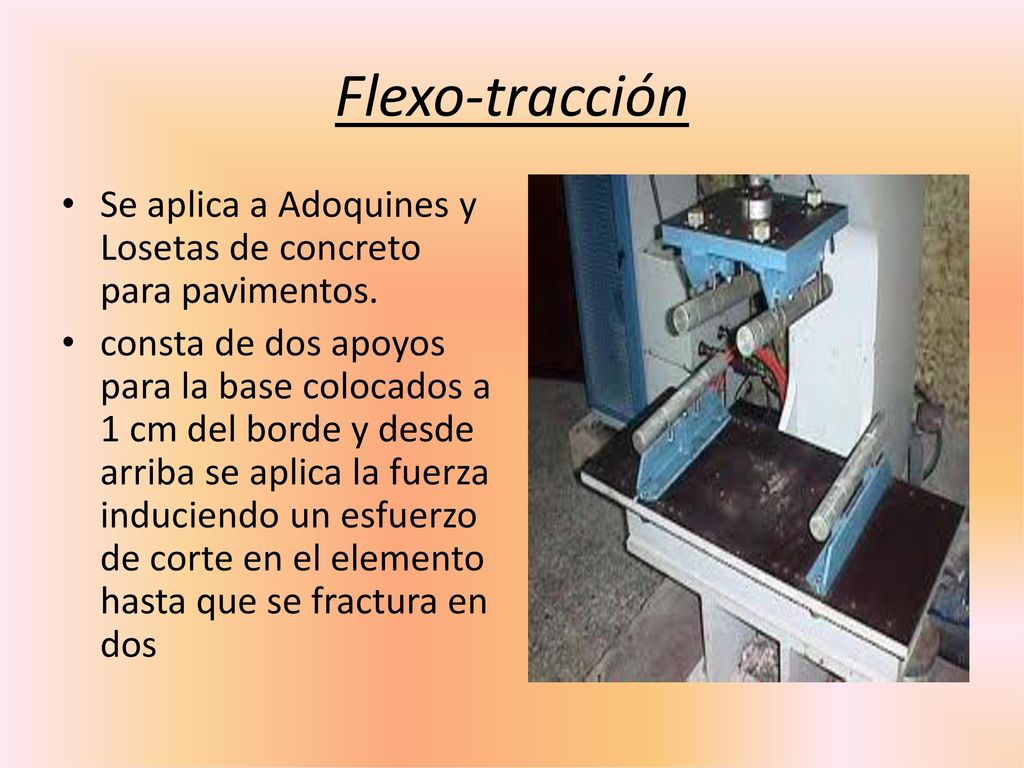

11 Flexo-tracción Se aplica a Adoquines y Losetas de concreto para pavimentos. consta de dos apoyos para la base colocados a 1 cm del borde y desde arriba se aplica la fuerza induciendo un esfuerzo de corte en el elemento hasta que se fractura en dos

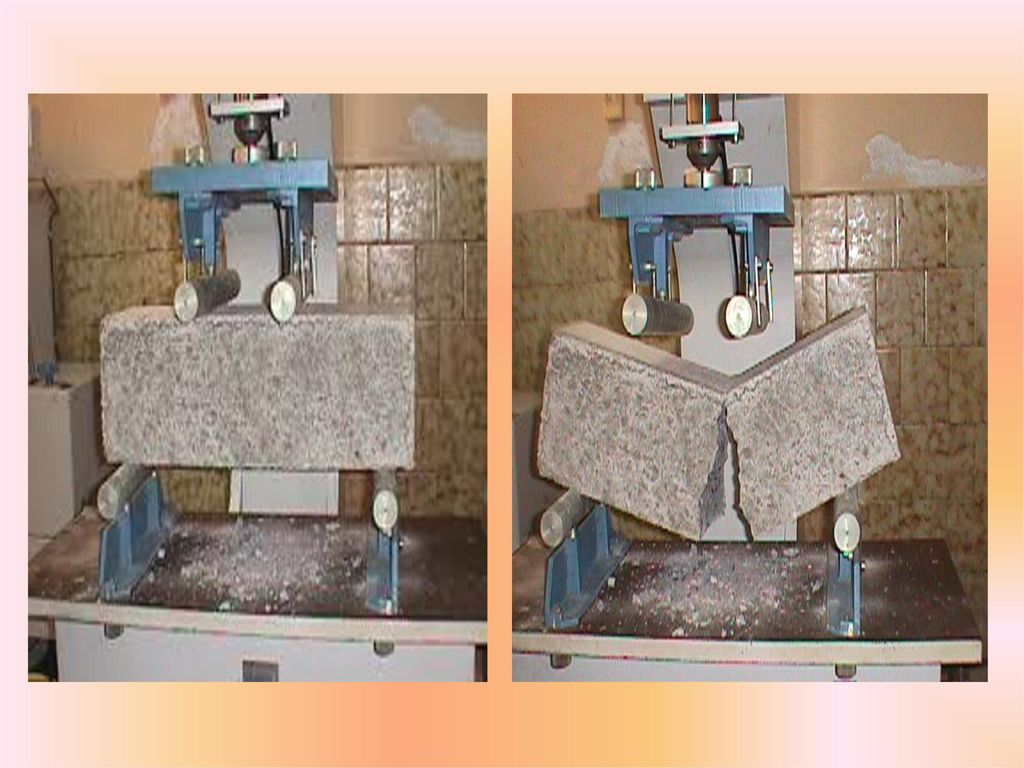

12
